GEBRUIKSAANWIJZING PRO 100 IX BORETTI

Wij danken U voor de goede keuze en het vertrouwen dat U ons, BORETTI specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkapuit het BORETTI assortment te werken.

Wij raden U aan om alvorens U de BORETTI afzuigkap in werkung zet deze handleiding aandachtig te lezen.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 × 0.75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: classe 1. Netspanning: 220 - 240 volt. Wisselstroom: 50 Hz / 220 V - 60 Hz.
• Voordat het apparaat op het elektriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het elektriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm tussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentehoogte. Om verzekererd te zijn van een juist functioneren van het apparaat, dient een installmentehoogte gespecteert te worden van 65~cm tot 70~cm . vanaf de kookplaat. Opgepast: het is absolutut verboden om een afzugkap, of inbouwfiter unit te installereren op een installmentehoogte die minder is dan 65~cm . vanaf de kookplaat, vanwege het gevaar dat de filters vlam zonden können vatten. De kookdamp要去uit zichseldaar het filter toe stijgen. Voorkom tocht, aangezien,toctl luchtturbulentie kan veroorzaken.
• Het is van groot belongings dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampen moot Niet door een afvoeruis geleid worden, welke al gebruikt worden de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan elektricitit.
• Plaats de kookplaat zorecht mogelijk onder de afzuiigkap en maak het aantal bochten in de afvoer zo gering möglichk. Op deze wijze worden de meest efectieve afzuigbing bereikt.
• Zorg bij het installereren van een afzuigkap algtd dat de lucht in de ruimte regelmatig vernieuwd worden. Bedenk waar bij dat er 1 ofmeerder luchtingangen aanwezig要去en zijn die bezelfde diameter hebben als de afvoerbuis, zodat de ruimte Niet geheel wordt leeg gezogen.
  Voldoende ventilatie is noodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit deruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan elektrificiteit aanwezig zijn, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gas verbranding te voorkomen.
• Het apparaat dient zo geinstalleerd teijken dat de stroomtoevoer kan worden afgesloten, indienoodzakelijk.

Montage en installmentie dienen door een bevoegd* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarden houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.
1) Trek een verticale streep vertrekend van het plafond maar het midden van de kooktafel op deplaats waar de afzugkap dient te komen (fig4 Rep1)
2) Bepaal de hoogte van de afzuigkap (achterwand Rep B 450 mm) en trek een horizontale lijn parallel met de kooktafel van 580~mm-18~mm met de onderkant van de afzuigkap
3) Op de kruising van de horizontale en verticale lijn op 312 mm van het midden bevestig de 2 haken in de muur (fig. 4 REP T) met behulp van de bijgeleverde pluggen
4) Bevestig de steun van de bovenste schouw (fig4 rep 2) met behulp van de schroeven TH 5 x 50 en de bijgeleverde pluggen op 2 mm van het plafond, gecentreerd op de verticale lijn.
5) Bevestig de 2e steun van de onderste schouw (fig. 4 Rep 2) op een afstand gelijk aan de hoogte van deze onderste schouw
6) Hang het lichaam van de afzuigkap (fig2 Rep C) op de muursteunen, en bepaal het midden van de 2 bevestigingen 61 mm onder de haken (fig. 3) hang de afzuigkap op enplaats het met behulp van de haken & pluggen.
7) Zet de awhile (fig. 4 rep b) op het werkblad en plaats deze met behulp van de van de schroeven en pluggen.
8) Nadat de afzuigkap aan de muur opgehangen is (fig. 2) regelt U de afstand in diepte met behulp van de schroeven (rep v1) evenals de hoek t.o.v. van de muur met de schroeven (rep v2)
9) Nadat U de afziguigkap juist opgehangen hebtt wordt deze verankerd, als extra zekerheid (rep 3)

10) Plaats de geluidsdemper (rep 4) op de uitlaat van de motor, sluit cervolgens de terugslagklep (rep 3) en monteer de flexible afvoer (fig. 5). Sluit cervolgens de afzuiigkap op het elektriciteitsnet aan. Plaat op de motor de verschillende geluidsdempende onderdelen (fig. 6).

UITVOERING MET EXTERNE MOTOREN:

1. Sluit het 200 mm. afvoerkanaal aan op de Ronde afvoeropening bovenaan de schouw en aan de inlaatopening van de extern geplaatste motor; borg deze met afvoerkanaal klemmen, of zelfklevend tape.
2. Sluit de aardedraad aan op de met het aarde teken gemarkeerde schroef op het motorhuis, zoals aangegeven in fig. 12.
   11) Plaats verwolgens de bovenste telescopische schacht in het onderste deel (rep S & I) en bevestig deze op de waar-voord reeds geplaatste muurbevestigingen (rep 2) en bevestig deze met de waarvoord voorziene 4 schroeven. Plaats deze verwolgens juist zoals voorzien op de afzuigkap. (fig. 5)
   12) Plaats cervolgens de metaalfilters in de afzuiqkap.

RECIRCULATIE

1. plaats de recirculatie unit (Rep R) op de uitgang van de motor zonder de geluidsdemper en zonder de terugslagklep zoals aangegeven in fig. 7
2. Installee verwolgens de uitblaasmonden op de waarvoortoorziene plaats (rep G de uitblaasmonden van de afvoer要去en overeen komen met de waarvoortoorziene openingsen van de schacht aan de zijkant
3. Bevestig het koolstoffiler op de ingang van de motor (fig. 8) enplaats dan de geluidsdemper zonder de bevestigingsring. (fig. 6 deel 2).

4 BEDIENING

A) CONFIGURATIE afvoer maar buiten of recyclage

Standaard is uw afzuigkap geprogrammeerd om de afvoer maar buiten te hebben, wenst U deze op recirculatie te zetten dans dient U dit te programmeren.

Configuratie op recirculatie stand

Druk op de + toets gedurende 10 seconden (toets motor en verlichting lichten op)

Twee Lichtindications van de 2 Led's given aan dat de omschakeling gelukt is.

Configuratie op afvoer maar buiten stand

Druk op de + toets gedurende 10 seconden (toets motor en verlichting lichten op)

Twee Lichtindications van de 2 Led's geven aan dat de omschakeling gelukt is.

B) BASISFUNCTIES

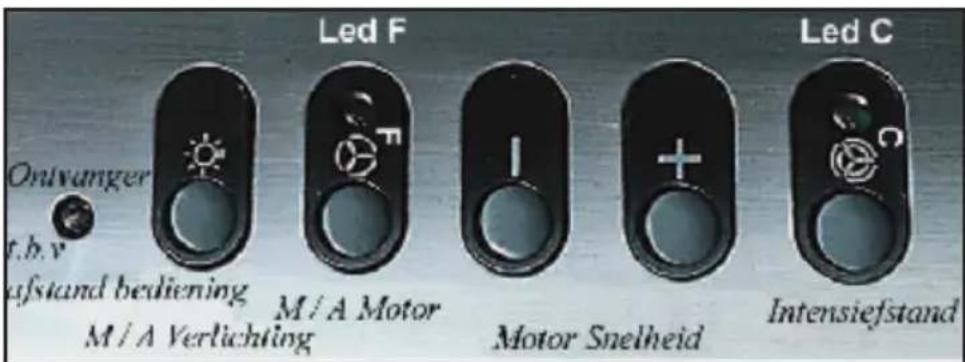

Verlichting: Zet de verlichting aan door op toets 1 te drukken

Motor: Zet de kap aan door op toets 2 te drukken, de F Led geeft aan dat de motor in Dienst is of nicht, met behulp van de - en + toets regelt U het afzuigvermogen van de afzugkap.

Door eén van deze toetsen ingedrukt te honden za de afzuigkapmeer of minder vermogen krijgen.

Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen worden nu gebruikt. De C Led geeft de intensief stand aan.

C) BIJKOMENDE FUNCTIONS

Tijdelijke intensief stand

Om een goede afzuiig te verkrijgen raden wij U aan om bij het begin van het koken de afzuiigkap enige tijd op de intensief stand te zetten. Hierdoor creert U een luchtstroming die de eerste kookdampen zullen afzuiigen. Deze intensief stand stopt automatisch na 10 min.

Deze functie kan gestopt worden door opniew op toets 5, de intensief stand, te drukken.

Indicatie verzadiging van de metaal filters

Na ongeveer 100 uren gebruik zal er een Led F kort oplichten om aan te geben

Dat de metaal filters gereinigd dienen te worden. (zie onderhoud)

Het alarmsignaal werkkt alleen als de afzuiigkap in werking is.

Indicatie verzadiging van de metaal filters Na ongeveer 200 uren gebruik zar er een Led F & C kort 2 maal oplichten om aan te gehen dat de koolstof filters verrangen dienen toorden. Om deze functie te resetten alot U het Licht branden en moet de motor afstaan. Druk verwolgens op de ^+ toets gedurende 10 seconden.

Led's F & C lichten 1 maal op = functie Niet meer in Dienst.

led's F & C lichten 2 maal op = functie is in dienst. Om deze functie te resetten LAST U het Licht branden en moet de motor afstaan Druk verwolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led's F & C bevestigen het op nul zetten van deze functie.

Voorervanging van de koolstof filters (zie recirculatie)

D) afstandsbediening fig. 9

In de afstandsbediening dient U nog 2 alkaline batterijen te plaatsen van het type Ir003-aaa, 1.5v zoals beschreven in Fig. 9 Deze batterijen dienen juist in het toestel geplaatst te worden, indien deze beschadigd zichn kan dit zelfs tot ontploffing leiden, gooit batterijen nooit in het vuur, of stel ze nooit bloot aan extreme hitte.

5 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realizeren is het aan te bevelen om het apparaat voor het koken in te schakenen en enige tijd aan te latent nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gas kookplaat en een in werkig zichnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas ut, ofzet het op de laagste stand wanner de pan verwijderd worden.

• Frituurpannen dieren algnd oder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzigkap.

6 ONDERHOUD

Schakel de stroomtoevoer.altijduit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpend dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de filters:

De filters dieren regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze können handmatig worden schoon-gemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek

wordtaangeraden.

Steek geen handen of andere objcten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder half jaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

• Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het apparaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander Niet van type.

7 AFTER SALES SERVICE

In het geval dat de afzuigkap Niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controeren.
- Indien de stroomkabel beschadigd is, kan diese uitsluitend worden verwangen door een erkende installmenteur, aangezien speciala gereedschap vereist is.
- Schakel in ieder geval de stroomtoevoer af.
- Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuiigkap geplaatst is.
- Om aanspraak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
- De garantie termijnogaat in op datum van uw factuur. Houd deze steeds bij de hand bij eventuele service. Onze garantie dekt geen verranging van :

-lampen, halogeenspots

-filters

8 OPMERKINGEN

Onze apparaten voldoen aan de geharmoniseerde normen CEI 335 en aan de Europese richtlijn voor laagspanning 72/23 en elektromagnetische compatibiliteit 89/336.

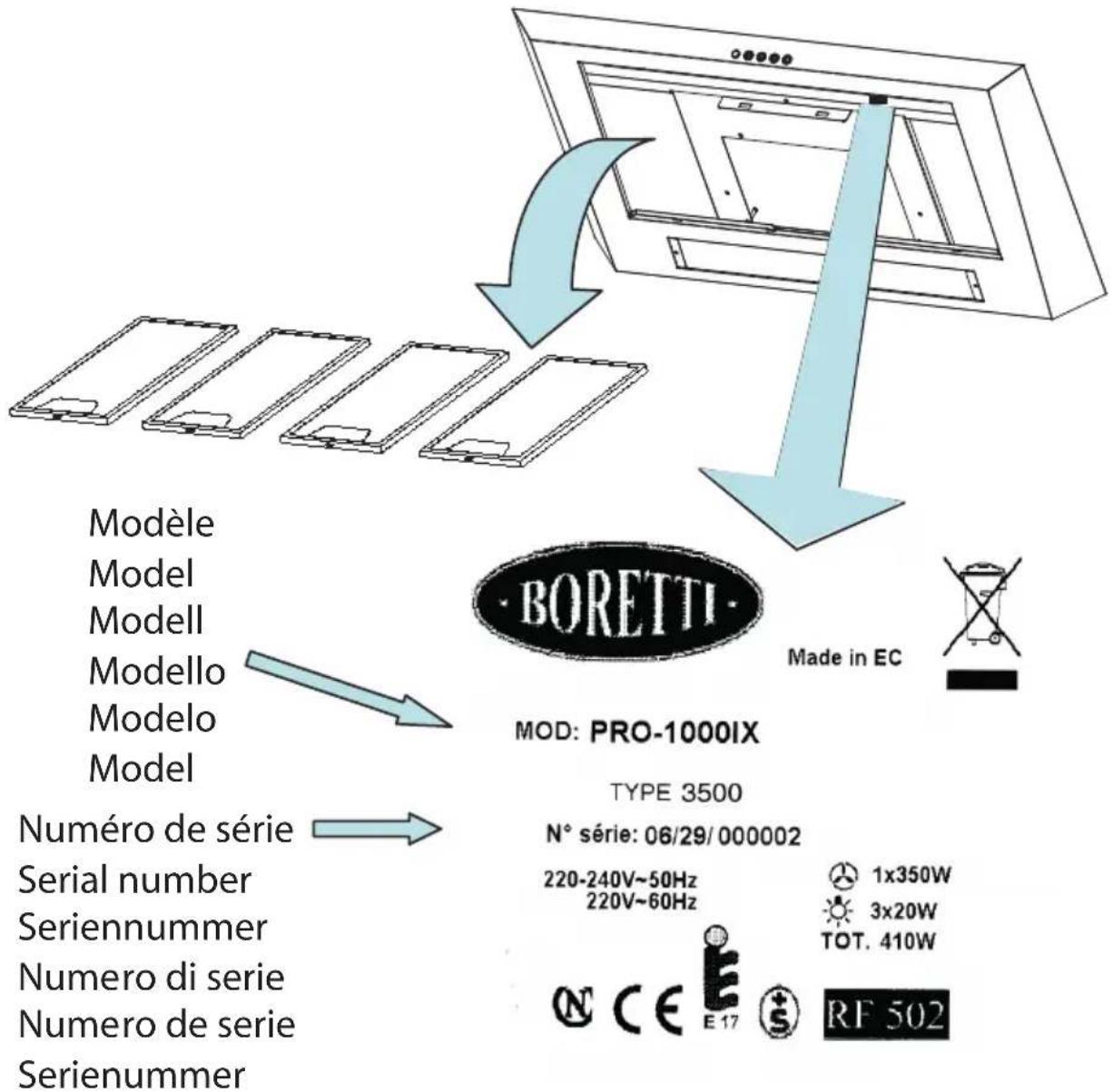

Plaque Signalétique de la hotte
