GEBRUIKSAANWIJZING DMX Light Controller Skytec

Hartelijk dank voor de aanschaf van onsze SkyTec DMX controller.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

Waarschuwing

• Lees.altijd eerst de gebruiksaanwijzing voordat u een apparaat.gaat gebruiken.
• Bewaar de handleiding zodate elke gebruiker hem eerst kan lezen.
• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen
• Alleen voor gebruik binnenshuis.
• Voordat het apparaat in werkung worden gesteld,.altijd eerst een deskundige raadplegen.
• Haal de elektrische producten nicht uit elkaar, er zich geen bruikbare onderdelen binnenin het apparaat.
• In het apparaat bevinden zich onder spanning staande onderdelen; openaarom NOOIT dit apparaat
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Trek vór het verrangen van de zekering de stekker uit het stopcontact.
• Indien de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar+zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met Skytronic BV.
• Reparatie aan het apparatusdient te geschieden door een deskundige.
• Sluit het apparaat alleén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wonneer het apparaat voor langere tijd Niet gezebuikt worden.
• Bij hergebruik kan condensatewater gezormd worden; LAST het apparaat eerst op kamertemperatuur komen.
• Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
• Om ongevallo n bedrijven te voorkomen moet rekening worden gehouden met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparatusbuiten bereik van kinderen houden.

Algemene beschrijving

Dit model kan worden gebruikt als een 4 kanaals DMX chase controller of als DMX dimmer pack. Het apparaat heeft twee functions; DMX en MASTER modus, oftewel een onvangst- en een verzendmodus. In de DMX-modus kan het apparaat voor elk van de vier kanalen individuele del DMX-adressering worden ingesteld. In de MASTER-modus, kent het apparaat 6 verschillende werkingen; MANUAL DIMMER, MANUAL PROGRAM, AUTO PROGRAM, HOLD SOUND, PROG SOUND en AUTO SOUND. Tevens hunnen meerdere van deze DMX-controllers worden gekoppeld, een als dimmer pack en de anderen als chase controllers. Ook kent het apparaat de functies: STAND BY, FULL ON en PREHEAT.

Bediening

A. DMX modus

Het apparaat is ingesteld als DMX dimmer pack als de DMX indicator aan staat. Om dit te wijzigen drukt u op F^+ SIGNAL SELECT" tot het display IN" aangeeft.

A.1. Knoppen 1, 2, 3 en 4

Als u een van deze knappen indrukt, za de indicator van het aangekozen kanaal knipperen en zal de DMX-adressering van het kanaal in het display verschijnen. Druk op de UP of DOWN knop om de gewenste instelling voor de DMX-adressering in te stellen en drukervolgens op de knop voor het betreffende kanaal. De indicator van het kanaal za nuuitgaan, waarmee deinstilling is bevestigd. Het informatietdisplay za nu terugkeren maar de voorgaande weergave.

A.2. UP

Druk op deze knop om de DMX-adressering te verhogen tot maximaal 512. Deze functie is nicht actief als de "full letter"-indicatie is ingeschakeld.

A.3. DOWN

Druk op deze knop om de DMX-adressering te verlagen. Deze functie is Niet actief als de "full letter"-indicatie is ingeschakeld.

A.4. F+

Druk de beiden knoppen tegelijkkertijd in om "L -- of "R -- te selecteren.

Bij L -- verwijst kanaal 1aar output 1, kanaal 2aar output 2, enz.

Bij R -- verwijst kanaal 1aar output 4, kanaal 2aar output 3, enz.

A.5. F + D / S

Druk de beiden knappen in om CRO of NOR te selecteren.

NOR verwijst maar 0 tot 100% dimmen

Bij CRO zijn alleen FULL ON en STAND BY beschikbaar. Als het dim-level hoger is dan

50% wordt FULL ON geactiveerd, is het dim-level lager dan worden de STAND BY-modus geactiveerd.

A.6. F + MODE

Deze functie werkt enkel in MASTER-modus

A.7. F + PRESET

Druk de F en PRESET knoppen tegelijkertijd om de parameter te selecteren. Druk verwolgens op de UP en DOWN toetsen om de instellingen te wijzigen.

PARAMETER	FUNCTIE
F00-F99	FADE TIJD ( 0-10S )
000-0FF	DIMMER ( 0-100% )
R01-R99	SNELHEID ( 1/60 TOT 20 STAPPEN PER SECONDE )
E00-E25	PRESET MINIMALE DIM LEVEL ( 0-25% )
P01-P16	PROGRAM ( 1-16 )

A.8. F + SIGNAL SELECT

Druk deze knappen tegelijkertijd in om te schakelen van DMX maar MASTER modus. Op het display zal nu de tekst OUT verschijnen.

A.9. F + SIGNAL SELECT + RESET

Druk deze drie toetsen tegelijkertijd in om het totale apparaat te resetten. Deze optie staat u toe om terug te keren maar de eerste instelleningen.

A.10. DMX-indicator

Deze knippert als de PREHEAT optie is ingeschakeld. Anders brandt hij.

A.11. SIGNAL-indicator

Deze knippert als er een DMX-signaal beschikbaar is. Anders gaat hij UIT.

A.12.DISPLAY

Toont IN en de indicatoren van de verschillende kanalen. Stopt na 10 seconden pauze met knipperen.

B. MASTER modus

Het apparaat is ingesteld als MASTER chase controller als de MASTER indicator aan staat. Om dit te wijzig den drukt u op "F+ SIGNAL SELECT" tot het display "OUT" aangeeft.

B.1. F + MODE

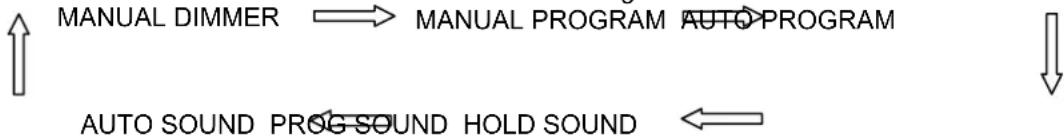

Druk deze knoppen tegelijkertijd in om de gewenste mode te selecteren. Deze functie werkt enkele in de MASTER modus. De modes kennen de onderstaande volgorde:

B.1.1. MANUAL DIMMER

Normaliter zich de dim-levels van de vier kanalen gegelijk (0 - 100%, het display toont d00 - dFF). Als de F + PRESET knappen tegelijkertijd worden ingedrukt, toont het display dFF. Met de UP en DOWN toetsen kan nu het gewenste totale dim-level worden ingesteld.

Als u op eén van de knoppen 1, 2, 3 of 4 drukt, zal de indicator van het aangekozen kanaal knipperen. Vervolgens kutu met de UP en DOWN toetsen het gewenste dim-level voor het kanaal instellen. Deze 4 knoppen zijn alleen werkzaam als de MANUAL DIMMER indicator oplicht.

Druk de F + RESET knoppen tegelijkkertijd in om terug te keren maar het voorgaande menu. De indicator zal nu Niet longer oplichten.

B.1.2. MANUAL PROGRAM

Druk de knoppen F + PRESET tegelijkkertijd in om de gewenste parameter te selecteren. Stel deze verzolgens in met de UP en DOWN toets.

PARAMETER	FUNCTIE
F00-F99	FADE TIJD (0-10S)
000-0FF	DIMMER (0-100%)
R01-R99	SNELHEID (1/60 TOT 20 STAPPEN PER SECONDE)
E00-E25	PRESET MINIMALE DIM LEVEL (0-25%)
P01-P16	PROGRAM (1-16)

B.1.3. AUTO PROGRAM

Op de programmeerfuncties na, zich alle functies beschikbaar in de AUTO-PROGRAM modus.

Zodra deutsche modus wirdt aangekozen za het apparaat de verschillende modussen een voor een draaien.Oftewel de P01-P16-instellen in de MANUAL PROGRAM.

B.1.4. HOLD SOUND

De werking van hetlicht hangt in deze modus af van de geluidstoevoer.

B.1.5. PROG SOUND

Het geselecteerde programma za worden gestuurd door de geluidstoevoer.

B.1.6. AUTO SOUND

De vooraf ingestelde programma's worden gedraaid van P01-P16.

B.2. F + D / S

Druk deze twee knoppen tegelijkertijd in om CRO of NOR te kiezen.

NOR verwijst maar 0 tot 100% dimmen

Bij CRO zijn alleen FULL ON en STAND BY beschikkaar. Als het dim-level hoger is dan

50% wordt FULL ON geactiveerd, is het dim-level lager dan wordt de STAND BY-modus geactiveerd.

B.3. F_+

Druk de beiden knoppen tegelijkkertijd in om "L --" of "R --" te selecteren.

Bij L -- verwijst kanaal 1aar output 1, kanaal 2aar output 2, enz.

Bij R -- verwijst kanaal 1aar output 4, kanaal 2aar output 3, enz.

B.4. F + SIGNAL SELECT + RESET

Druk deze drie toetsen tegelijkertijd in om het totale apparaat te resetten. Deze optie staat u toe om terug te keren maar de eerste instelleningen.

B.5. MASTER-indicator

Deze knippert wanner de PREHEAT-optie is ingeschakeld.

B.6. SIGNAL-indicator

Deze gaat uit in de master modus.

B.7. FULL ON & STAND BY

(Op de remote-control 154.068)

Deze twee opties zijn enkel beschikbaar in de MASTER modus. Druk op FULL ON om deze optie voor de totale output te activieren (het DISPLAY toont FUL). Druk op STAND BY om deze optie voor de totale output te activieren (het DISPLAY toont STD).

B.8. DISPLAY

Toont OUT en de indicateiren van de verschillende kanalen. Stopt na 10 seconden pauze met knipperen.

Appendix

De indications op het display en bijbehorende uitleg.

Indicatie	Uitleg
L - -	De data van CH1-4 komt overeen met CH1-4 output
R - -	De data van CH1-4 komt overeen met CH4-1 output
NOR	Output 0-100% dimmen ingeschakeld
CRO	Alleen FULL ON & STAND BY actief, dim nicht
OUT	DMX output
IN	DMX input
FUL	FULL ON
STO	STAND BY
000-0FF	0-100% dim-level
F00-F99	Fade ticid met een range van 0-10 seconde
A01-A99	Snelheid met een range van 1/60-20 stappen per seconde
P01-P16	Programma 1-16
E00-E25	Preset minimaal dim-level van 0-25%
001-512	DMX adres 1-512

Voer zich geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie.

Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval vervalt de totale garantie.

Ook vervalt de garantie bij ongevalten en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het nicht in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.

Tevens aanvaardt Skytronic BV gen enkele aansprakelijkheid in geval van personlijke ongelukken als gevolg van het Niet naleven van verilgheidsinstrumenties en waarschuingen .Dit geldt ook voor gevolgschade in welke vorm dan ook.
