F 272 - Verwarming Jøtul - Gratis gebruiksaanwijzing en handleiding

Producttype	Houtkachel
Merk	Jøtul
Model	F 272
Hoofdmateriaal	Gietijzer
Brandstof	Hout (alleen blokken)
Maximale bloklengte	30 cm
Nominaal thermisch vermogen	6,5 kW
Rendement	77 % bij 6,7 kW
CO-gehalte bij 13% O2	0,10 %
Rookgastemperatuur	327 °C
Aanbevolen trek	12 Pa
Massadebiet rookgassen	5,5 g/s
Bedrijfsmodus	Intermitterend
Rookpijpdiameter	150 mm (doorsnede 177 cm²)
Aansluitpijp	Boven of achter
Gewicht (alleen kachel)	Ongeveer 120 kg
Gewicht (met opties)	Tot 160 kg
Afwerking	Zwart of grijs geverfd
Norm	EN 13240
Regelmatig onderhoud	Aslade legen, afdichtingen controleren
Reserveonderdelen beschikbaar	Deflectoren, bekledingsplaten, glazen deur, enz.
Opties	Draaiset, speksteen/glas decoraties

Veelgestelde vragen - F 272 Jøtul

Hoe installeer ik de F 272 kachel?

De installatie moet voldoen aan de nationale regelgeving. Zorg ervoor dat de vloer onbrandbaar is of beschermd wordt door een metalen plaat. Houd de minimale afstanden tot brandbare muren aan (zie fig. 1 van de handleiding). De aansluiting op de rookgasafvoer moet luchtdicht zijn en uitgevoerd volgens de DTU 24.2.1 en 24.2.2.

Welk type hout gebruiken?

Gebruik uitsluitend droog hout met een vochtgehalte lager dan 20 %. De blokken mogen maximaal 30 cm lang zijn. Gebruik voor aanmaakhout diameters van 2 tot 5 cm. Vermijd naaldhout en behandeld afval.

Hoe stel ik de luchttoevoer af?

De kachel heeft twee bedieningen: de bovenste luchtinlaat (fig. 10A) en de onderste (fig. 10B). Stel voor nominaal vermogen de bovenste luchtinlaat open op 50 % en trek de onderste hendel 1-2 cm uit. De exacte stand hangt af van de trek.

Hoe reinig ik de vuurhaard en verwijder ik de as?

Wacht tot de sintels zijn uitgedoofd. Bedien de hendel van de onderste luchtinlaat meerdere keren zodat de as in de aslade valt. Verwijder de aslade en leeg deze in een onbrandbare container. Laat altijd een laagje as op de bodem liggen om het gietijzer te beschermen.

Hoe vervang ik de deflectoren?

Til de voorrand van de deflector op, duw deze naar rechts, laat de linkerrand zakken en kantel hem om hem eruit te halen. De bovenste deflector wordt verwijderd door op te tillen en te kantelen. Om terug te plaatsen, voer de handelingen in omgekeerde volgorde uit. Zorg ervoor dat ze goed op de zij- en achterribben rusten.

Welke veiligheidsafstanden moeten worden aangehouden?

Houd de afstanden aan zoals aangegeven in fig. 1 van de handleiding. Naar het plafond is een vrije ruimte van ten minste 1000 mm vereist. Voor brandbare muren varieert de afstand afhankelijk van de aanwezigheid van een geïsoleerd kanaal. Raadpleeg de lokale regelgeving.

Kan ik steenkool of andere brandstoffen gebruiken?

Nee. De Jøtul F 272 kachel is uitsluitend ontworpen voor hout. Het gebruik van steenkool, bruinkool of afval is verboden en kan het apparaat beschadigen en de garantie doen vervallen.

Hoe sluit ik de buitenluchtaanvoer aan?

Als u een buitenluchtaanvoer gebruikt, duw dan de toevoerklep naar voren (fig. 10A). Sluit een flexibele slang van Ø100 mm aan op de luchtinlaatopening (fig. 4C) en bevestig deze met een slangklem. Zorg ervoor dat de slang lang genoeg is.

Waar staat het serienummer?

Het serienummer en het bouwjaar staan vermeld op een hittebestendig etiket op het warmteschild, onder het apparaat. Noteer dit nummer en vermeld het bij klachten of bestelling van onderdelen.

Wat te doen bij storing?

Raadpleeg paragraaf 10.0 van de handleiding voor oorzaken en probleemoplossing. Veelvoorkomende problemen zijn slechte trek, onvolledige verbranding of versleten afdichtingen. Controleer de luchtinstellingen, de staat van de afdichtingen en laat de schoorsteen vegen indien nodig.

GEBRUIKSAANWIJZING F 272 Jøtul

NL - Installatiehandleiding met technische gegevens

Figures/Pictures

38

43

NL - Lees de handleiding over algemeen gebruik en onderhoud aandachtig door voordat u de haard gaat gebruiken.

Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product's entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l'intera durata di vita del prodotto. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen moeten gedurende de volledige gebruiksduur van de haard bewaard blijven.

SINTEF

PRODUKTDOKUMENTASJON

SINTEF 110-0209

Handle for door fig. 10C

Installatiehandleiding met technische gegevens

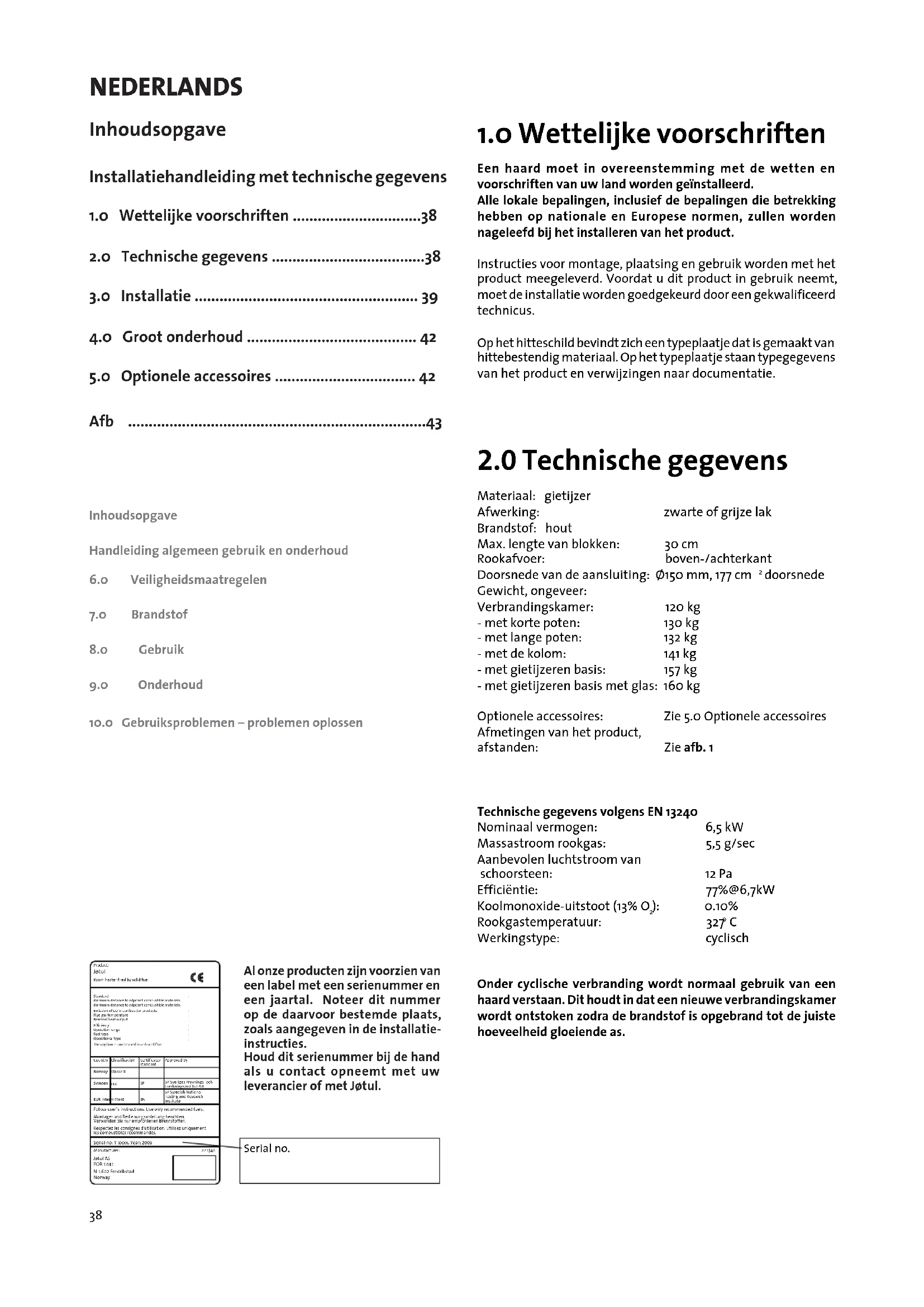

1.0 Wettelijke voorschriften ....38
2.0 Technische gegevens 38
3.0 Installatie 39
4.0 Groot onderhoud 42
5.0 Optionele accessoires 42
Afb 43

Inhoudsopgave

Handleiding algemeen gebruik en onderhoud

6.0 Veiligheidsmaatregelen
7.0 Brandstof
8.0 Gebruik
9.0 Onderhoud
10.0 Gebruiksproblemen – problemen oplossen

Al onze producten zijn voorzien van een label met een serienummer en een jaartal. Noteer dit nummer op de daarvoor bestemde plaats, zoals aangegeven in de installatie-instructies.

Houd dit serienummer bij de hand als u contact opneemt met uw leverancier of met Jøtul.

Serial no.

1.0 Wettelijke voorschriften

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geïnstalleerd.

Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bij het installeren van het product.

Instructies voor montage, plaatsing en gebruik worden met het product meegeleverd. Voordat u dit product in gebruik neemt, moet de installatie worden goedgekeurd door een gekwalificeerd technicus.

Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van hittebestendig materiaal. Op het typeplaatje staan typegegevens van het product en verwijzingen naar documentatie.

Materiaal: gietijzer

Afwerking: zwarte of grijze lak

Brandstof: hout

Max. lengte van blokken: 30 cm

Rookafvoer: boven-/achterkant

Doorsnede van de aansluiting: ∅150 mm, 177 cm ^2 doorsnede

Gewicht, ongeveer:

- met korte poten: 130 kg

- met lange poten: 132 kg

- met de kolom: 141 kg

- met gietijzeren basis: 157 kg

- met gietijzeren basis met glas: 160 kg

Optionele accessoires: Zie 5.0 Optionele accessoires

Afmetingen van het product,

afstanden: Zie afb. 1

Technische gegevens volgens EN 13240

Nominaal vermogen:	6,5 kW
Massastroom rookgas:	5,5 g/sec
Aanbevolen luchtstroom van schoorsteen:	12 Pa
Efficiëntie:	77%@6,7kW
Koolmonoxide-uitstoot (13% O_2 ):	0.10%
Rookgastemperatuur:	327 ^
Werkingstype:	cyclisch

Onder cyclische verbranding wordt normaal gebruik van een haard verstaan. Dit houdt in dat een nieuwe verbrandingskamer wordt ontstoken zodra de brandstof is opgebrand tot de juiste hoeveelheid gloeiende as.

Brandstofverbruik

De Jøtul F 270 heeft door zijn efficiëntie een nominale capaciteit van 6,5 kW. Dit komt overeen met een verbruik van ongeveer 2,0 kg brandhout per uur. Het brandhout moet het volgende formaat hebben:

Aanmaakhout:

Lengte: 20-30 cm

Diameter: 2-5 cm

Hoeveelheid per vuur: 6-8 stuks

Brandhout (gehakte blokken):

Lengte: Ca 25 cm

Diameter: Ongeveer 8 cm

Intervallen voor het aanvullen van het hout: Ongeveer iedere 45 minuten

Grootte van het vuur: 1,5 kg

Hoeveelheid per lading: 3 stuks

De nominale warmteafgifte wordt bereikt wanneer de ventilatieopening ongeveer 50% is geopend (afb. 10A) en de hendel van de stookklep ongeveer 1-2 cm uitgetrokken is (afb. 10B). In deze positie is de stookopening volledig gesloten. Het rooster is echter geopend.

3.0 Installatie

3.1 Vloer

Vloer

Controleer of de vloer sterk genoeg is voor de haard. Zie «2.0 Technische gegevens» voor informatie over de gewichten.

Bescherming van houten vloer

Als de haard op een houten vloer is bevestigd, moet de vloer onder en voor de haard worden afgedekt met een plaat die van staal of van een ander onbrandbaar materiaal is gemaakt. De aanbevolen dikte is minstens 0,9 mm.

Vloeren van brandbaar materiaal, zoals linoleum, tapijt, enzovoort, moeten onder de vloerplaat worden verwijderd.

Brandbare vloeren voor de haard moeten voldoen aan het volgende:

De voorplaat moet in overeenstemming zijn met de nationale wetten en voorschriften.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

3.2 Muren

Afstand tot muren van brandbaar materiaal - zie afb. 1.

U kunt de haard met een niet-geïsoleerde kachelpijp gebruiken als de afstanden tot de muren van brandbare materialen in overeenstemming zijn met afb. 1.

Afstand tot muren beschermd door een brandmuur

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

De brandmuur moet voldoen aan:

De brandmuur moet ten minste 100 mm dik zijn en van baksteen, betonsteen of licht beton zijn gemaakt. U kunt ook andere goedgekeurde materialen en constructies gebruiken.

Afstand tot onbrandbare muren

Een onbrandbare muur wordt hier vermeld als een nietdragende muur van cement/baksteen.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installatie-eisen.

3.3 Plafond

De afstand tot een brandbaar dak boven de haard moet minimaal 1000 mm zijn.

3.4 Schoorstenen en kachelpijpen

- De haard kan worden aangesloten op een schoorsteen en kachelpijp die zijn goedgekeurd voor brandstofgestookte haarden met rookgastemperaturen die zijn opgegeven in «2.0 Technische gegevens».

NEDERLANDS

• De doorsnede van de schoorsteen moet ten minste even groot zijn als de doorsnede van de kachelpijp. Zie «2.0 Technische gegevens» voor informatie voor het berekenen van de doorsnede van de schoorsteen.
• Er kunnen meerdere brandstofgestookte haarden worden aangesloten op dezelfde schoorsteen als de doorsnede van de schoorsteen groot genoeg is.
• De aansluiting op de schoorsteen moet voldoen aan de installatievoorschriften van de schoorsteenleverancier.
• Voordat u een opening in de schoorsteen maakt, moet de haard als proef worden geplaatst om te zorgen voor de juiste positie ten opzichte van de schoorsteen. Zie afb. 1 voor de minimale afmetingen.
• Zorg dat de kachelpijp omhoog wijst in de richting van de schoorsteen.
• Gebruik een kachelpijpbocht met een veegluik, zodat de pijp kan worden geveegd.

Houd er rekening mee dat de aansluitingen enigszins flexibel moeten zijn om te voorkomen dat kleine verplaatsingen tijdens de installatie schade veroorzaken. N.B. Een juiste en luchtdichte aansluiting is van groot belang voor het goed functioneren van de haard.

De luchtstroom in de schoorsteen; zie «2.0 Technische gegevens». Als de luchtstroom te sterk is, kunt u een luchtklep installeren en gebruiken om de luchtstroom te regelen.

3.5 Montage vóór plaatsing

N.B. Controleer vóór het installeren of de haard geen transportschade heeft opgelopen.

Het product is zwaarl Zorg voor hulp bij het neerzetten en installeren van de haard.

• Het standaardproduct wordt in twee pakketten geleverd. Eén pakket bevat de haard zelf en het andere pakket bevat optionele poten (kort/lang) of de kolom.
• Nadat u het product hebt uitgepakt, verwijdert u het vuurrooster en hitteschild.
• Verwijder de bovenplaat, het luchtrooster en de kom.
• Verwijder het hitteschild aan de achterkant (gietijzer). Dit is met 3 schroeven vastgezet, twee boven en één onder. Zie afbeelding 9A.
• Controleer de haard op eventuele beschadigingen en overtuig u ervan dat de regelschuiven functioneren.
• Vouw het kartonnen verpakkingsmateriaal open en plaats hier een houten pallet bovenop. Leg de haard voorzichtig op zijn rug.

Jøtul F 271/F 272 – De poten bevestigen

1. Draai de schroeven in de hoeken van de haard los en bevestig de poten in de schroeven (afb. 2A).
2. Bevestig het verstijvingsprofiel tussen de achterpoten - zie afb. 3A.
3. Met het bijgeleverde hitteschild wordt de vloer beschermd tegen de hitte die de haard produceert. Maak de plaat met de 4 schroeven vast, zoals wordt getoond in afb. 4
4. Zorg voor hulp en til het product voorzichtig op.
5. Stel het product bij met behulp van de 4 stelschroeven in iedere hoek (zie afb. 3B).
6. Bevestig het hitteschild aan de achterkant (gietijzer) opnieuw door eerst de schroeven aan de bovenkant vast te zetten. Til het schild iets op en laat het vervolgens op de schroef aan de onderkant zakken.
7. Plaats de bovenplaat met luchtrooster en kom terug.

Jøtul F 273 - De kolom bevestigen

1. De kolom bestaat uit 4 delen, de kolomvoet, 2 kolomdelen en een luchtkamer.
2. Schroef de kolomdelen met 2 moeren M8 x 25 en 2 moeren M6 x 25 aan elkaar, zoals wordt getoond in afb. 5A.
3. Schroef de kolom met 4 moeren (M8 x 25) vast op de onderplaat, zie afb. 5B-6B.

Keerplaat

Als de keerplaat wordt bevestigd, moet dit gebeuren voordat de onderplaat op de haard wordt vastgezet. Zie de installatievoorschriften die bij de keerplaat zijn geleverd.

1. Bevestig de kolom met 4 moeren (M8 x 20) op de onderkant van de haard, zie afb. 5C. De naden van de kolom komen daarbij aan de zijkant van het product en de toevoer voor buitenlucht komt aan de achterkant (zie punt 4.1 van het gedeelte «Toevoer van frisse lucht door de onderkant»).

2. Zorg voor hulp en til het product voorzichtig op.

3. Stel het product bij met behulp van de 4 stelschroeven in iedere hoek (zie afb. 6A).

4. Bevestig het hitteschild aan de achterkant (gietijzer) opnieuw door eerst de schroeven aan de bovenkant vast te zetten. Til het schild iets op en laat het dan op de schroef aan de onderkant zakken.

5. Plaats de bovenplaat met luchtrooster en kom in positie.

Jøtul F 274 – Gietijzeren basis

1. Draai de schroeven in de hoeken van de haard los en bevestig de poten in de schroeven (afb. 2A).
2. Met het bijgeleverde hitteschild wordt de vloer beschermd tegen de hitte die de haard produceert. Maak de plaat met de 4 schroeven vast, zoals wordt getoond in afb. 4.
3. Zorg voor hulp en til het product voorzichtig op.
4. Stel het product bij met behulp van de 4 stelschroeven in iedere hoek (zie afb. 3B).
5. Bevestig het hitteschild aan de achterkant (gietijzer) opnieuw door eerst de schroeven aan de bovenkant vast te zetten. Til het schild iets op en laat het vervolgens op de schroef aan de onderkant zakken.
6. Plaats de bovenplaat met luchtrooster en kom terug.

Als er externe luchttoevoer via de externe luchtopening moet worden gebruikt, moet u op dit moment een flexibele slang (∅ 100 mm) op de externe luchtopening (fig. 4C) van het product aansluiten.

Installatie met externe luchttoevoer

1. Duw de hendel op de externe luchtopening naar voren (fig. 10 A).
2. Sluit de slang met een slangklem op de externe luchtopening aan. NB! Zorg dat de slang lang genoeg is, zodat verbindingen niet nodig zijn.
3. Duw de gietijzeren basis richting de verbrandingskamer en duw tegelijkertijd de externe luchtslang door de voet en, indien nodig, door de opening in de zwarte rand van de gietijzeren basis.
4. Bevestig de basis aan de verbrandingskamer. Gebruik hiervoor 4 schroeven (M8 x 30 mm) uit de zak met schroeven.
5. Breng het product met de hulp van een ander persoon voorzichtig omhoog en plaats het correct ten opzichte van de externe luchttoevoer.
6. Pas indien nodig de hoogte van het product aan. Gebruik hiervoor de stelschroeven onder de poot (fig. 3B).

Installatie zonder externe luchttoevoer

1. Bevestig de basis aan de verbrandingskamer. Gebruik hiervoor 4 schroeven (M8 x 30 mm) uit de zak met schroeven.
2. Til het product met de hulp van een ander persoon voorzichtig omhoog.
3. Pas indien nodig de hoogte van het product aan. Gebruik hiervoor de stelschroeven onder de poot (afb. 3B).

Jøtul F 275 – Gietijzeren basis met glazen deur (Afb. 15 en 16)

1. Met het bijgeleverde hitteschild wordt de vloer beschermd tegen de hitte die de haard produceert. Maak de plaat met de 4 schroeven vast, zoals wordt getoond in afb. 4.
2. Monteer de gietijzeren basis zoals beschreven in "Jøtul F 274 – Gietijzeren basis."
3. Bevestig het scharnier voor de glazen deur aan de basis. Gebruik hiervoor de schroeven M6 x 20 mm, die in de zak met schroeven voor de glazen deur zitten (afb. 15A).
4. Plaats de veer tussen de van schroefdraad voorziene gaten en het scharnier voordat u de schroeven aanhaalt (afb. 15B).
5. Draai het andere uiteinde van de veer stevig in positie (afb. 16A).
6. Monteer de deurdemper in het midden van de binnenkant van de glazendeur (afb. 16D).

NB! Er moet een gelijkmatige tussenruimte tussen deur en de basis aanwezig zijn, zodat de deur recht hangt. Stel de deur indien nodig af door de twee schroeven aan te halen of los te draaien (afb. 16C).

Toevoer van buitenlucht

In de F 270 kan het product rechtstreeks van buitenlucht worden voorzien door de onderkant of door de flexibele toevoerslang. De buitenlucht stroomt daarbij vanuit de schoorsteen/buiten naar de aansluitpijp op het product.

Toevoer van frisse lucht door de onderkant

• Markeer waar het product komt te staan en maak een gat in de vloer waardoor de pijp voor de buitenlucht kan worden geleid.
• Maak van binnenuit een opening in de achterkant van de kolom (afb. 5A) en bevestig het luchtkanaal zoals wordt getoond in afb. 7.

Rechtstreekse toevoer van frisse lucht vanuit de schoorsteen of buiten met behulp van luchtroosters.

• Bevestig een flexibele slang met een diameter van 100 mm rechtstreeks op de aansluitpijp van de haard (afb. 5C-B) met behulp van een slangklem en plaats de slang in de opening van de muur/schoorsteen. Als het product wordt gedraaid, moet rekening worden gehouden met de lengte van de slang.
• Zorg voor hulp en til het product voorzichtig op.

De kachelpijp bevestigen

Het product is in de fabriek voorbereid voor een rookafvoer aan de bovenkant. Voor een rookafvoer aan de achterkant moet het volgende worden gedaan:

- Verwijder de bovenplaat.

• Verwijder het hitteschild aan de achterkant (gietijzer). Dit is met 3 schroeven vastgezet, twee boven en één onder. Zie afb. 9.
• Gebruik een bolhamer om de opening van binnenuit uit het hitteschild te slaan.
• Verwissel de kap en rookafvoer van positie (afb. 8) en bevestig deze.
• Bevestig het hitteschild aan de achterkant (gietijzer) opnieuw door eerst de schroeven aan de bovenkant vast te zetten. Til het schild iets op en laat het vervolgens op de schroef aan de onderkant zakken.

- Monteer de kachelpijp in de rookafvoer en dicht de verbinding stevig af met een pakking.

N.B. Het is van belang dat de verbinding volledig luchtdicht wordt afgesloten. Als er lekken zijn, functioneert de kachelpijp mogelijk niet naar behoren.

3.6 Bedieningsfuncties controleren (afb. 10)

Controleer altijd de bedieningsfuncties wanneer de haard op zijn plaats staat. Deze moeten gemakkelijk beweegbaar zijn en naar behoren functioneren.

De Jøtul F 270 is uitgerust met het volgende regelmechanisme:

Ventilatieopening afb. 10A

Links: gesloten

Rechts: open

De rechterhendel kan worden ingeduwd en uitgetrokken.

De deur fig. 10C

wordt geopend door de hendel uit te trekken.

3.7 De as verwijderen

De Jøtul F 270 is voorzien van een aslade, waarmee u de as eenvoudig kunt verwijderen.

• Verwijder de as niet voor de haard koud is.
• Duw en trek de hendel van het asrooster/de stookopening een paar keer in en uit zodat de as in de aslade valt.
• Verwijder de aslade en leeg hem door de as in een onbrandbare bak te doen.
• Laat zo mogelijk altijd een laagje as als beschermlaag op de bodem van de haard liggen.

Zie punt «6.1 Brandpreventie» in de handleiding over algemeen gebruik en onderhoud voor het omgaan met asresten.

NEDERLANDS

4.0 Groot onderhoud

Waarschuwing!Het is niet toegestaan dit product zonder toestemming te wijzigen.

Gebruik alleen originele reserveonderdelen.

4.1 De keerplaat/keerklep vervangen afb. 11 en 12

• De keerplaat rust op de ribbels aan de zijkant(11 A) en op de branderplaat aan de achterkant (11 B). Til de keerplaat omhoog en volledig naar voren en kantel deze via de deur uit de haard. Til de keerplaat aan de voorkant op, duw deze naar rechts, laat der linkerkant zakken en kantel de plaat uit de haard.
• De gietijzeren keerklep bevindt zich boven de keerplaat en rust op twee schroeven aan de voorkant (12A) en in de groef bij de schoorsteenuitgang aan de achterkant (12B). Til de keerklep iets omhoog, trek deze naar voren en kantel hem eruit.
• Volg dezelfde procedure bij de installatie, maar in omgekeerde volgorde.

4.2 De branderplaten/onderplaat vervangen afb. 13

• Til de keerplaat eruit zoals in het voorgaande is beschreven.
• Verwijder de zijbranderplaten (A) door deze iets omhoog te tillen en naar voren te bewegen. Beweeg de platen daarna naar het midden en til ze uit de haard. (N.B. Houd er rekening mee dat platen van aardewerk door een ruwe behandeling met gereedschap kunnen worden beschadigd).
• Draai de schroef aan de achterkant van de achterste branderplaat los (B) en verwijder de branderplaat.
• Til vervolgens het rooster(C) en de onderplaat op (D) en verwijder ze.
• Volg dezelfde procedure bij de installatie, maar dan in omgekeerde volgorde.
• Bij het terugplaatsen van het rooster en de onderplaat moet u erop letten dat de tab die het schudrooster vuurrooster beweegt correct in de sleuf aan de rechterkant van de onderplaat en in de groef in het vuurrooster wordt geplaatst. (Zie afb. 14)

5.0 Optionele accessoires

5.1 Draaiset- Bestelnr. 350997

Instructies voor montage worden bij het product meegeleverd

5.2 Decoratie

Decoratie van speksteen, bovenkant-Bestelnr. 350949

Decoratie van glas, zijkanten Bestelnr. 350947

Instructies voor montage worden bij het product meegeleverd

Decoratie van glas, deur Bestelnr. 350948

Instructies voor montage worden bij het product meegeleverd

Decoratie van glas, afdekplaat-Bestelnr. 350946

Glazen deur set (Jøtul F 275) - Bestelnr. 361003

Speksteen komplet (Jøtul F 273) - Bestelnr. 361007

Speksteen komplet (Jøtul F 274) - Bestelnr. 361008

Bovenplaat van speksteen, 50 mm komplet Bestelnr. 361009

Hittenschild, speksteen (Jøtul F 273 / Jøtul F 274) - Bestelnr. 224042

Jøtul F 270

Fig. 1

Produkt Product
Min. avstand til brennbar vegg Min. distance to combustible wall
Min. avstand til brennbar vegg beskyttet av brannmur Min. distance to combustible wall protected by firewall

4-4503-P07
\ F 273/274 Soap Stone Complete without extra heat shield
NB! Med ekstra skjermplate, kat nr 224042 (ekstrautstyr) : 100 mm
\ Note! With extra Heat Shield, cat no 224042 (optional equipment) : 100 mm
Min. mål gulvplate / measure floorplate X/Y = Acc. to national standards and regu
Målene gjelder ubehandlede produkter. Etter lakkering eller emaljering kan målene variere noe. Dimensions refer to untreated products. After painting or enamelling dimensions may have small divergences.

Fig. 1 B

Avstand til brennbar vegg med dreibar søyle Distance to combustible wall with revolvable pedestal /* Avstand til brennbar vegg med dekorplater /* Distance to combustible wall with decor plates

max 180° 690 450 max 90° 540 250

Fig.4
