GEBRUIKSAANWIJZING WS 1501 ADE

5. Belangrijke Informatie Pagina 5

6. Garantie Pagina 72

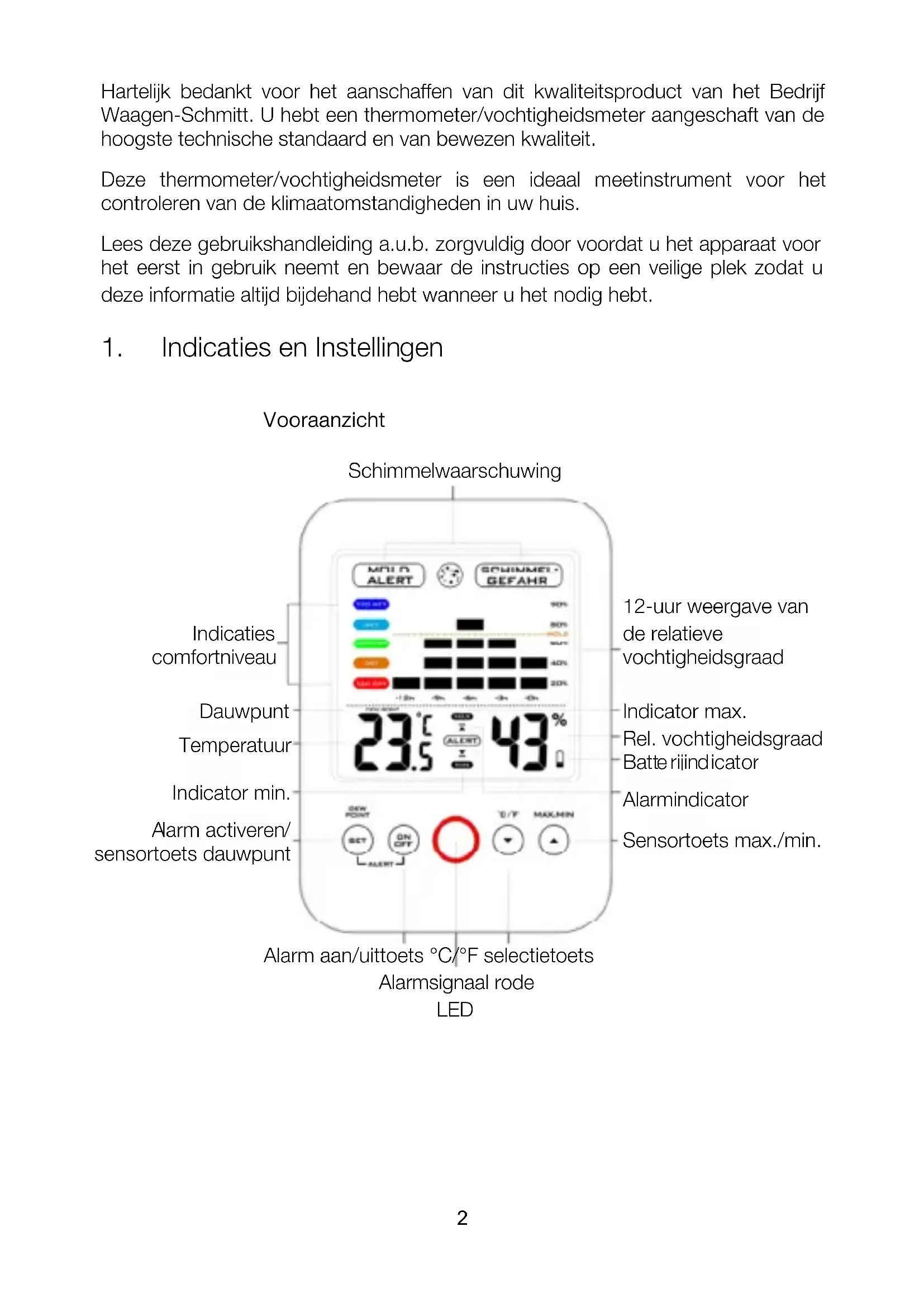

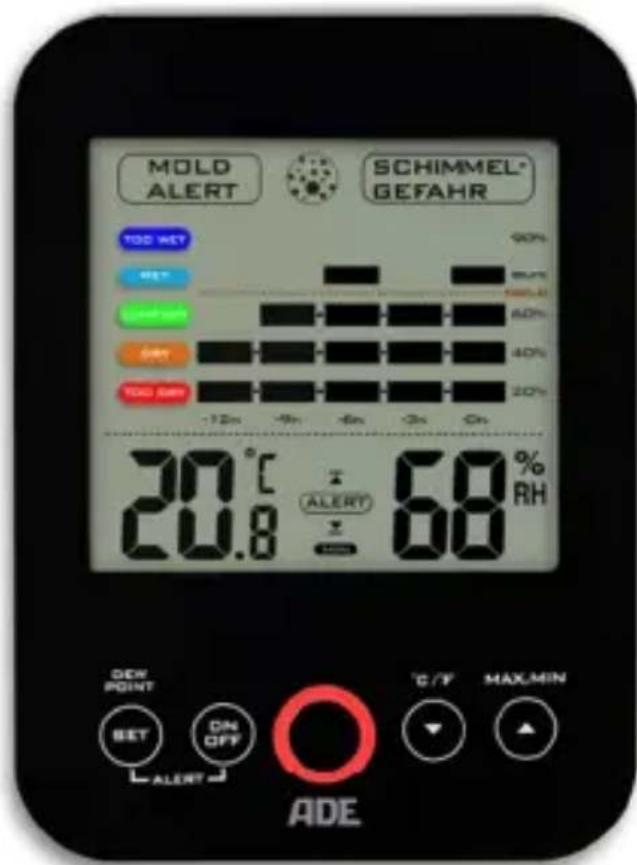

Hartelijk bedankt voor het aanschaffen van dit kwaliteitsproduct van het Bedrijf Waagen-Schmitt. U hebt een thermometer/vochtigheidsmeter aangeschaft van de hoogste technische standaard en van bewezen kwaliteit. Deze thermometer/vochtigheidsmeter is een ideaal meetinstrument voor het controleren van de klimaatomstandigheden in uw huis. Lees deze gebruikshandleiding a.u.b. zorgvuldig door voordat u het apparaat voor het eerst in gebruik neemt en bewaar de instructies op een veilige plek zodat u deze informatie altijd bijdehand hebt wanneer u het nodig hebt.

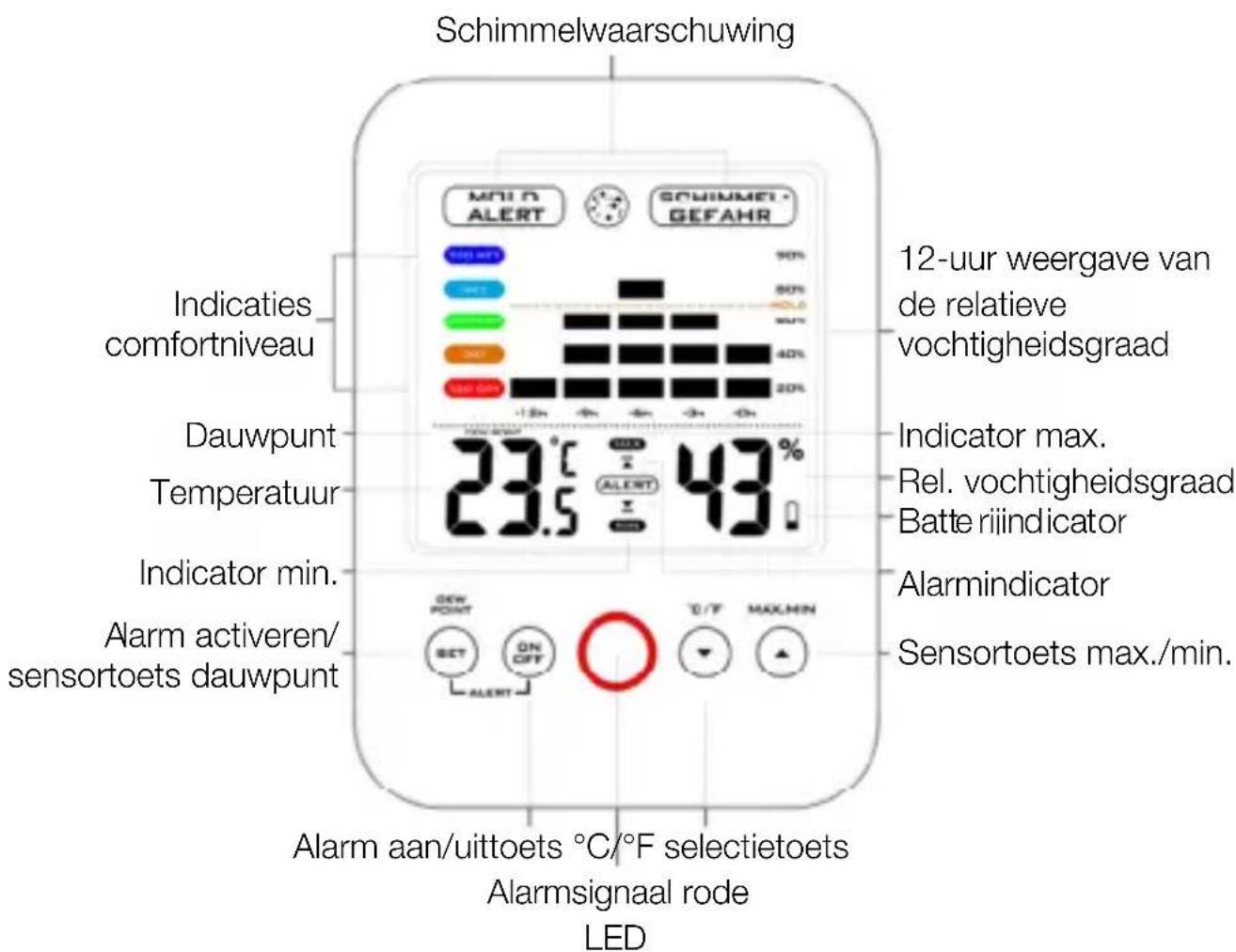

ooraanzicht Schimmelwaarschuwing Indicaties comfortniveau Dauwpunt Temperatuur Indicator min.

sensortoets dauwpunt 12-uur weergave van de relatieve vochtigheidsgraad Alarm aan/uittoets °C/°F selectietoets Alarmsignaal rode LED Indicator max. Rel. vochtigheidsgraad

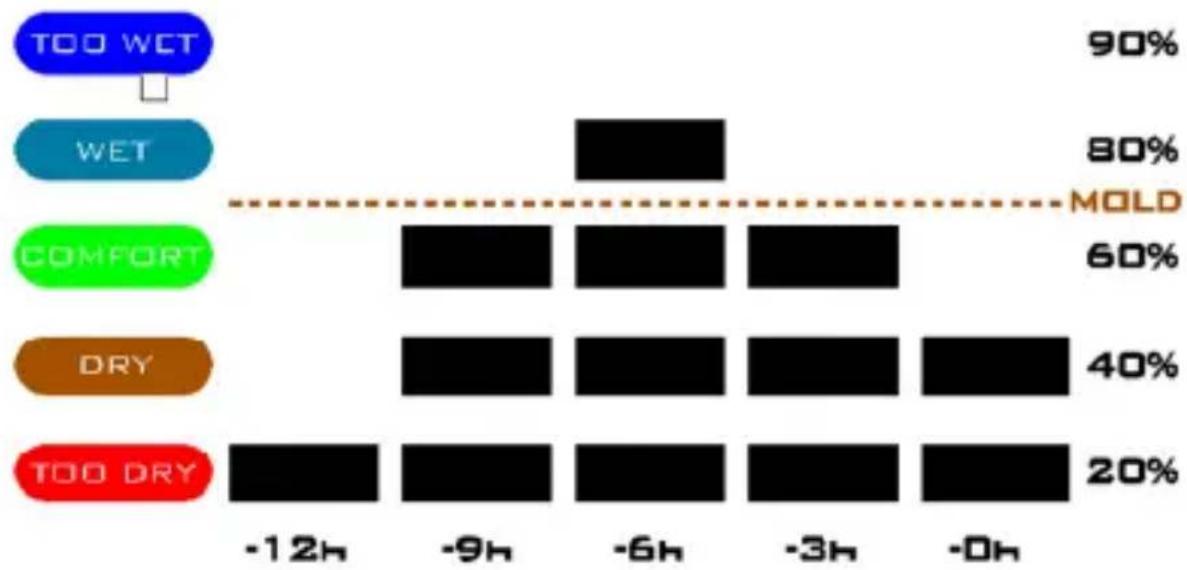

- Extra grote LCD - Indicator interne kamertemperatuur - Indicator dauwpunttemperatuur - Weergave van relatieve vochtigheidsgraad binnenshuis - Selecteerbare temperatuurindicator, in °C of °F - Indicatie van maximale/minimale temperatuur en relatieve vochtigheidsgraad - Grafische weergave van de relatieve vochtigheidsgraad van de afgelopen 12 uur - Schimmelwaarschuwing met alarmsymbool en knipperend LED-alarmsignaal, ook met selecteerbare drempelwaarden (60%, 65%, 70%, 75%) - Vochtigheidwaarschuwing met alarmsymbool en knipperend LED-alarmsignaal, ook met programmeerbare drempelwaarden voor de hogere/lagere relatieve vochtigheidsgraad (30 - 95% in 5% intervallen) - Eenvoudig te lezen, gekleurde comfortindex (comfortniveau) - Bediening d.m.v. sensortoetsen

3. Technische Gegevens

- Temperatuurindicator 0 °C tot +50 °C - Bereik van dauwpunttemperatuur 0 °C tot +50 °C - Tolerantie +/- 1 °C - Bereik van relatieve vochtigheidsgraad 20% tot 95% - Tolerantie +/- 5% - Temperatuurresolutie 0,1 °C - Resolutie van relatieve vochtigheidsgraad 1% - Temperatuur buiten het toegestane bereik: HH.H/LL.L - Dauwpunttemperatuur buiten het toegestane bereik: HH.H/LL.L

Open de batterijhouder op de achterzijde van de thermometer/vochtigheidsmeter, installeer de meegeleverde batterijen (2 x 1,5V AAA) en sluit de batterijhouder vervolgens weer. Let hierbij a.u.b. op de juiste polariteit van de batterijen (+/-). Uw thermometer/vochtigheidsmeter is nu gereed. Het vochtigheidsalarm instellen

1. Activeer het vochtigheidsalarm door de toets SET ingedrukt te houden totdat

de symbooltjes ALERT en S gelijktijdig boven in de display verschijnen en de vochtigheidindicator knippert. Druk nu op de toets S of T om de hogere vochtigheidslimiet in te stellen (in 5% intervallen).

2. Druk nu nog een keer op de toets SET, ALERT en T zullen onder in de

display verschijnen terwijl de vochtigheidindicator begint te knipperen. Druk nu4 op de toets S of T om de lagere vochtigheidslimiet in te stellen (in 5% intervallen).

3. Druk nogmaals op de toets SET of wacht ca. 10 seconden; de indicator zal

weer terugkeren naar de normale modus.

4. Druk eenmaal op de toets ON.OFF om het vochtigheidsalarm te activeren.

ALERT zal op de display verschijnen.

5. Zodra de vochtigheidsgraad buiten de ingestelde waarden valt, zullen het

symbooltje T of S en gelijkertijd het rode LED-alarmsignaal (snel) knipperen.

6. Druk op een willekeurige toets om het knipperende symbooltje en

alarmsignaal te stoppen.

7. Druk eenmaal op de toets ON.OFF om het vochtigheidsalarm uit te

schakelen. ALERT en S of T zullen niet meer worden weergegeven. Opmerkingen: De tijdsduur van het alarm is één minuut. De schimmelwaarschuwing instellen

1. Activeer de schimmelwaarschuwing door de toets T/°C/°F ingedrukt te

houden totdat de symbooltjes MOLD ALERT MOLD RISK gelijkertijd boven in de display verschijnen en de vochtigheidsindicator begint te knipperen. Druk nu op de toets S of T om de hogere schimmellimiet in te stellen op de waarde 60%, 65%, 70% of 75%.

2. Houd de toets T/°C/°F ingedrukt of wacht ca. 10 seconden om terug te

keren naar de normale weergavemodus.

3. Zodra de vochtigheidsgraad de ingestelde waarde van de

schimmelwaarschuwing overschrijdt, bestaat er een risico op schimmelvorming. De symbooltjes MOLD ALERT MOLD RISK zullen vervolgens op de display verschijnen, terwijl het rode LED-alarmsignaal gelijkertijd begint te knipperen (traag – elke 5 seconden).

4. Druk op de willekeurige toets om het rode LED-alarmsignaal te stoppen. De

symbooltjes MOLD ALERT MOLD RISK blijven aanwezig op de display totdat de gemeten luchtvochtigheid weer verlaagt tot onder de ingestelde drempelwaarde van de schimmelwaarschuwing. De standaard ingestelde fabriekswaarde voor de schimmelwaarschuwing is 65%. De temperatuurindicator selecteren (°C of °F) Druk op de toets °C/°F om te wisselen tussen temperatuureenheden °C en °F.5 De geregistreerde maximale/minimale temperatuur en vochtigheidsgraad aflezen en terugstellen. Om de maximale en minimale temperatuur en relatieve vochtigheidsgraad te lezen sinds de laatste keer dat u het systeem hebt teruggesteld, drukt u eenmaal op de corresponderende toets MAX.MIN. Wanneer het symbooltje MAX wordt weergegeven, leest u de maximale waarden af en wanneer het symbooltje MIN wordt weergegeven, leest u de minimale waarden af. Wanneer de maximale waarden worden weergegeven door MAX, kunt u de registratie terugstellen en een nieuwe registratie starten door de toets MAX.MIN ingedrukt te houden. Wanneer de minimale waarden worden weergegeven door MIN, kunt u de registratie terugstellen en een nieuwe registratie starten door de toets MAX.MIN ingedrukt te houden.

5. Belangrijke Informatie

Hoe beïnvloedt de luchtvochtigheidsgraad uw gezondheid en uw huis? Een te hoge vochtigheidsgraad binnenshuis bevordert de groei van ongewenste organismes. Door de luchtvochtigheidsgraad binnenshuis binnen het bereik van 30% tot 50% te behouden, helpt u de groei van schimmel, meeldauw en huismijten tegen te gaan. Door in met schimmel geïnfecteerde kamers te blijven, kunt u uw immuunsysteem aantasten, uw weerstand tegen ademhalingsallergieën verzwakken en sneller infecties oplopen. Een te hoge binnenlucht kan de huid uitdrogen, de keel en neusholtes irriteren en deze delen gevoeliger maken voor infecties. In droge klimaten of in de winter, wanneer de binnenlucht droger wordt gemaakt door verwarming, kan de relatieve luchtvochtigheid worden verhoogd d.m.v. een luchtbevochtiger. Een te hoge binnenlucht kan zelfs hout laten samentrekken en barsten, voornamelijk dun hout zoals gebruikt voor de fabricage van gitaren en violen. Het is zelfs mogelijk dat massief houten balken of pleister barst tijdens langdurige extreme droogte. Actieve verwarming of ventilatie kan u helpen een comfortabele en gezonde leefomgeving te creëren. Informatie over het dauwpunt Het dauwpunt is een maat voor het uitdrukken van de hoeveelheid vocht in de lucht en wordt berekend door de relatieve vochtigheidsgraad te vergelijken met de temperatuur. Het bepaalt de temperatuur waarop vocht in de lucht condenseert. Hoe warmer de lucht, hoe meer vocht het kan bevatten. Als het dauwpunt en de temperatuur precies gelijk zijn aan elkaar, is de vochtigheidsgraad 100%, d.w.z.6 de lucht is verzadigd en het vocht condenseert – bijv. binnenshuis op muren, buitenshuis leidt dit tot de vorming van mist of neerslag. Een normale binnenlucht bij 22°C en met 40% vochtigheidsgraad, wat gewoonlijk als comfortabel wordt beschouwd, heeft bijvoorbeeld een dauwpunt van ca. 8°C. Deze informatie is voornamelijk nuttig ter voorkoming van schimmelvorming. Zodra de temperatuur van bijvoorbeeld buitenmuren het dauwpunt bereikt of verlaagt tot onder dit punt, zal er vocht worden afgezet; dit kan na verloop van tijd leiden tot schimmelvorming. Opmerkingen: Deze vochtigheidsmeter heeft een temperatuurbereik van 0°C tot 50°C voor het dauwpunt. Als de dauwpunttemperatuur hoger is dan 50°C, verschijnt “HH.H” op de display; als de temperatuur lager is dan 0°C, zal “LL.L” op de display verschijnen. Grafische vertegenwoordiging van de vochtigheidsgraad van de afgelopen 12 uur. U kunt in deze grafische vertegenwoordiging zeer eenvoudig de registratie van de relatieve vochtigheidsgraad en het waargenomen niveau in de kamer van de afgelopen 12 uur aflezen. Waargenomen niveau (comfortindex) Relatieve vochtigheidsgraad Te nat 81% tot 90% Nat 61% tot 80% Comfortabel 41% tot 60% Droog 31% tot 40% Te droog 20% tot 30%7

WAAGEN-SCHMITT garandeert de kosteloze correctie van defecten als gevolg van materiaal- of fabricagefouten middels reparatie of inwisseling, binnen 3 jaar vanaf de aankoopdatum. In het geval van een claim onder garantie, kunt u de thermo-/vochtigheidsmeter terugbrengen naar het verkooppunt, samen met het aankoopbewijs en de reden voor uw claim. Opgelet a.u.b.: De indicatiewaarden kunnen worden verstoord door krachtige elektromagnetische invloeden, bijvoorbeeld wanneer u de thermo- /vochtigheidsmeter te dicht in de buurt van radioapparatuur gebruikt. Nadat de verstorende bron is gestopt, kan het product weer op normale wijze worden gebruikt, al moet deze mogelijk opnieuw worden ingeschakeld. Wettelijk verplichte informatie over het afvoeren van batterijen: Batterijen behoren niet tot huishoudelijk afval. U bent als consument wettelijk verplicht batterijen in te zamelen. U kunt uw oude batterijen inleveren bij openbare inzamelpunten in uw gemeenschap of op willekeurige plaatsen waar batterijen van hetzelfde type worden verkocht.

Opgelet a.u.b.: Batterijen kunnen zijn gemarkeerd met de volgende symbolen: Li = Batterij bevat lithium Al = Batterij bevat alkali Mn = Batterij bevat mangaan

CR (Li); AA (Al, Mn); AAA (Al, Mn) Afvoeren van elektrische en elektronische apparatuur Dit symbool op het product of op de verpakking ervan betekent dat het product niet als normaal huishoudelijk afval mag worden behandeld, maar echter moet worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Nadere inlichtingen zijn verkrijgbaar in uw gemeenschap, bij gemeentelijke diensten voor afvalverwerking of in de winkel waar u het product hebt aangeschaft.8

Conformiteitverklaring van de fabrikant Deze thermo-/vochtigheidsmeter is gefabriceerd in overeenstemming met de geharmoniseerde Europese richtlijnen. Dit product voldoet aan de bepalingen van de volgende EC-richtlijnen: - EMC Richtlijn 2004/108/EC m.b.t. elektromagnetische compatibiliteit - RoHS-richtlijn 2011/65/EC in de momenteel geldige versies. Deze verklaring is niet langer geldig zodra dit product zonder onze goedkeuring wordt gemodificeerd. Hamburg, mei 2015 WAAGEN-SCHMITT GmbH Hammer Steindamm 27 - 29 D-22089 Hamburg
