GEBRUIKSAANWIJZING NKE 153 AEG

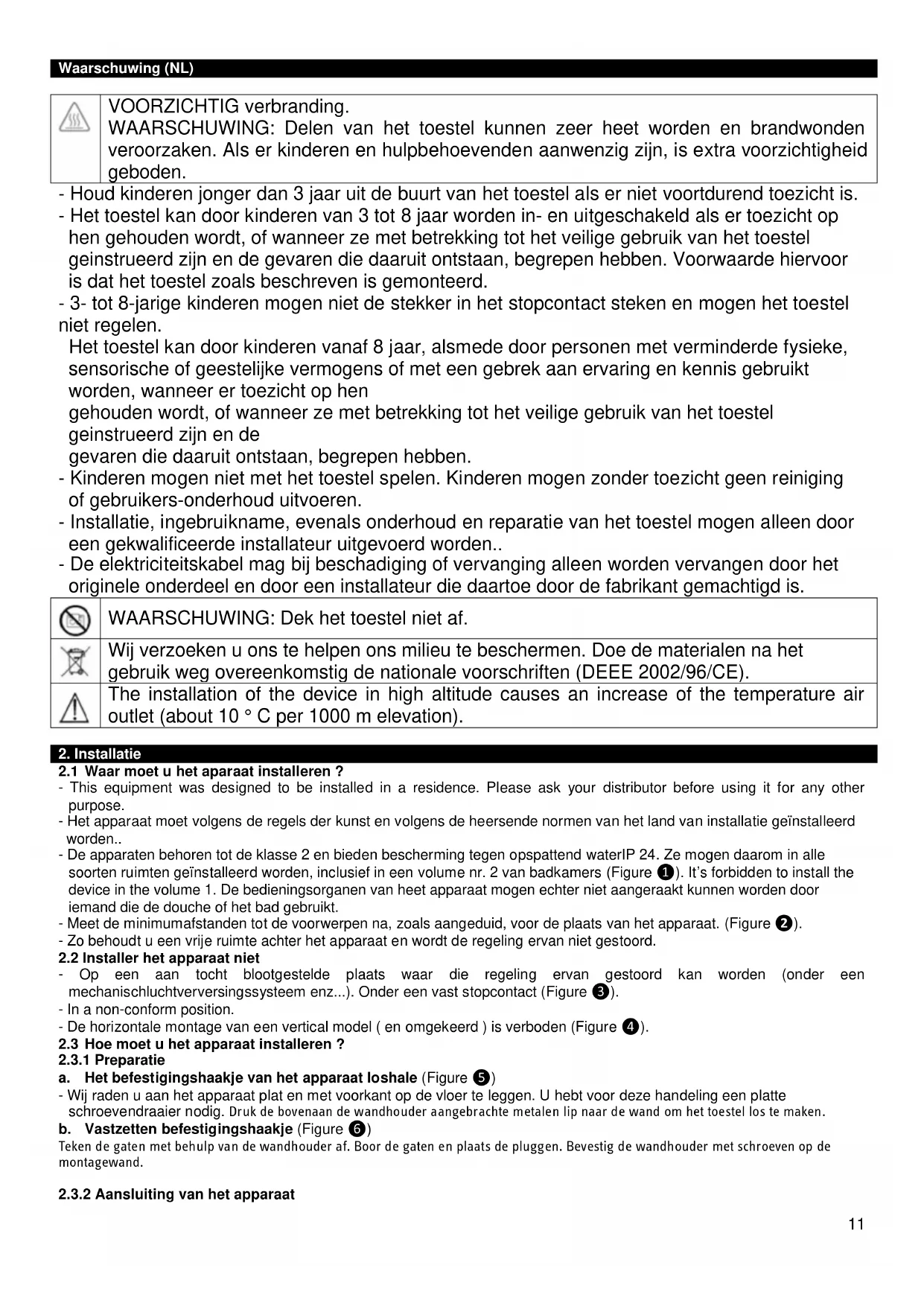

2.3 Wie installieren?

VOORZICHTIG verbranding. WAARSCHUWING: Delen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulpbehoevenden aanwenzig zijn, is extra voorzichtigheid geboden. - Houd kinderen jonger dan 3 jaar uit de buurt van het toestel als er niet voortdurend toezicht is. - Het toestel kan door kinderen van 3 tot 8 jaar worden in- en uitgeschakeld als er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel zoals beschreven is gemonteerd. - 3- tot 8-jarige kinderen mogen niet de stekker in het stopcontact steken en mogen het toestel niet regelen. Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. - Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikers-onderhoud uitvoeren. - Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.. - De elektriciteitskabel mag bij beschadiging of vervanging alleen worden vervangen door het originele onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.

WAARSCHUWING: Dek het toestel niet af.

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften (DEEE 2002/96/CE).

2.1 Waar moet u het aparaat installeren ?

- This equipment was designed to be installed in a residence. Please ask your distributor before using it for any other purpose. - Het apparaat moet volgens de regels der kunst en volgens de heersende normen van het land van installatie geïnstalleerd worden.. - De apparaten behoren tot de klasse 2 en bieden bescherming tegen opspattend waterIP 24. Ze mogen daarom in alle soorten ruimten geïnstalleerd worden, inclusief in een volume nr. 2 van badkamers (Figure ❶). It’s forbidden to install the device in the volume 1. De bedieningsorganen van heet apparaat mogen echter niet aangeraakt kunnen worden door iemand die de douche of het bad gebruikt. - Meet de minimumafstanden tot de voorwerpen na, zoals aangeduid, voor de plaats van het apparaat. (Figure ❷). - Zo behoudt u een vrije ruimte achter het apparaat en wordt de regeling ervan niet gestoord.

2.2 Installer het apparaat niet

- Op een aan tocht blootgestelde plaats waar die regeling ervan gestoord kan worden (onder een mechanischluchtverversingssysteem enz...). Onder een vast stopcontact (Figure ❸). - In a non-conform position. - De horizontale montage van een vertical model ( en omgekeerd ) is verboden (Figure ❹).

2.3 Hoe moet u het apparaat installeren ?

a. Het befestigingshaakje van het apparaat loshale (Figure ❺) - Wij raden u aan het apparaat plat en met voorkant op de vloer te leggen. U hebt voor deze handeling een platte schroevendraaier nodig. Druk de bovenaan de wandhouder aangebrachte metalen lip naar de wand om het toestel los te maken. b. Vastzetten befestigingshaakje (Figure ❻) Teken de gaten met behulp van de wandhouder af. Boor de gaten en plaats de pluggen. Bevestig de wandhouder met schroeven op de montagewand.

2.3.2 Aansluiting van het apparaat

11- Het apparaat werk op 230 V / 50Hz. De aansluiting op het net gebeurt met behulp van 2-adrige kabel with plug or 3-adrige kabel (Bruin= Fase, Blauw = Nulleider, Zwart = Stuurdraad) in een ansluitingskastje. In vochtige ruimten zoals badkamers en keukens moet het ansluitingskastje op minstens 25 cm van de vloer geplaatst worden. De installatie moet met een onderbrekingsinrichting voor alle polen uitgerust worden, die een contactopeningsafstand van minstens 3mm heeft.. - De aarding is verboden / Verbind de stuurdraad (zwart) nied met de aarde. Als een sturend of gestuurd apparaat door een differentieelinrichting van 30mA beveiligd wordt (bv. : badkamer), dient de toevoer van de stuurdraad op deze differentieel beveiligd te worden.. Ontvangen instructies Geen stroom Complete wisselstroom 230 V Negatieve Halve wisselstroom – 115V Positieve Halve wisselstroom + 115V Oscilloscopen Ref/Null

- Hang het toestel met de onderste ophangsleuven in de achterzijde van het toestel op de beugels van de wandhouder. Schuif het toestel op de bovenste beugels. Druk het toestel, om het vast te zetten, naar de wand tot het hoorbaar vastklikt in de wandhouder. Demontage van het toestel: Druk de bovenaan de wandhouder aangebrachte metalen lip naar de wand om het toestel los te maken

3.1 Afstelling van de comforttemperatuur ? (Figure ❽)

- Dit is de temperatuur die u verlangt wanneer u zich in de ruimte bevindt. - Plaats de schakelaar H in de stand , het het wieltje I op de gewenste positie regelen, het controlelampje G gat aan als de omgevingstemperatuur lager is dan de gewenste temperatuur. Wacht enkele uren totdat de temperatuuren stabiel blijft.

3.1.5 De Eco temperatuur instellen ?

- De ECO temperatuur is de gewenste temperatuur terwijl niemand in de kamer bevindt. ( minder 3 - 4°C van Comfort ). Deeze stand in raadzaam waneer men tenmiste 2 uur afwezig is. Het schuifknopje H op ECO zetten, het controlelampje G gaat an als de omgevingstemperatuur lager is dan de gewenste temperatuur.

3.1.6 Vorstbeschermingsmodus instellen ?

- Dit is de modus waarmee u de temperatuur in de ruimte op ongeveer 7 ° C kunt handhavenals u lange tijd niet thuis bent (meestal meer dan 24 uur). Laat de schakelaar H op .

3.1.7 Hoe een programmatie maken (Comfort, ECO of Vorstbescherming )?

- De toestellen die met een elektronische thermostat uitgerust zijn, kunnen opdrachten krijgen. 2 mogelijkheden: - Gebruik van de pilotdraad (zwaerte draad) model zonder stopcontact met een programmator of van een muurkastje pilootdraad. - Gebruik van de draaggolf meet een interface draaggolf Het aantal ontvangen opdrachten hangt af van het ststeem van programmtie..

3.1.8 Blokkering van de bedieningsorganen (Figure ❾)?

Om te voorkomen dat iemand het apparaat ongewild bedient (kinderen, enz.) kunt u het gebruik van het wieltje I blokkeren of beperken en ook de schakelaar H blokkeren. Haak het apparaat uit zijn muursteun. Haal de pennen J op de achterzijde van de thermostaatdoos uit hun houders: - Kies de stand K als u het wieltje wilt blokkeren. - Kies de stand L indien u het van het wieltje wilt beparken. - De stand M dient om de schakelaar H te blokkeren.

- Het heft geen zin om het apparaat volledig open te zetten, de temperatuur in de ruimte zal hierdoor niet vlugger stijgen. Als u enkele uren afwezig bent, denk er dan aan om de temperatuur te verlagen. - Als u in een ruimte over verscheidene apparaten beschikt, kunt u deze gelijkijdig laten werken. Zo verkrijgt u een gelijkmatigere temperatuur zonder daarom meer elektriciteit te verbruiken.

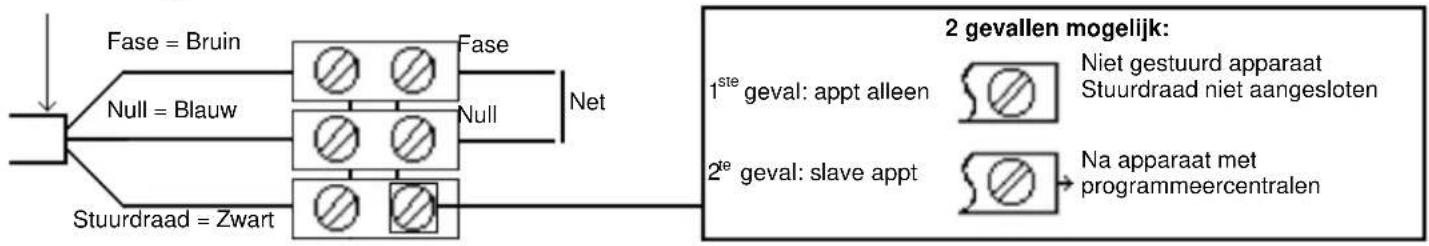

Wieltje om de temperatuur te regelen Null = Blauw Fase = Bruin Stuurdraad = Zwart Kabel van het apparaat Fase Null Net

geval: slave appt Niet gestuurd apparaat Stuurdraad niet aangesloten Na apparaat met programmeercentralen 2 gevallen mogelijk:

12- Opdat het apparaat goed blijven werken, is het nodig dat de roosters onderaan en bovenaan het apparaat ongeveer twee

keer per jaar met behulp van een stofzuiger of borstel ontstoft worden. - Om de vijf jaar moet u de binnenkant van het apparaat door een deskundig technicus laten nakijben. In een omgeving waar de lucht vuil is, is het mogelijk dat op het rooster van het apparaat vuil afgezet wordt. Dit verschijnsel is te wijten aan de slechte kwaliteit van de omgevingslucht. In dat geval wordt aangeraden om voor een goede luchtverversing van de ruimte (ventilatie, luchttoevoer, enz..) en zuiverheid van de lucht te zorgen. In geval van dergelijk vuil kan het apparaat niet onder garantie vervangen worden. - De buiter kant van het apparaat mag met een natte doek schoongemaakt worden, gebruik echter nooit bijtende producten.

6. Problemen verhelpen

- Het toestel verwarmt niet: Controleer de uit schakelaars op AAN staan, controleer of de stroomafsluiter (als u er een hebt) het apparaat niet heeft uitgeschakeld. Controleer de temperatuur van de lucht. - Het toestel verwarmt voortdurend: Controleer of het apparaat niet op een aan tocht blootgestelde plaats staat.

Garantievoorwaarden DOkUMENT TE BEWAREN DOOR DE GEBRUIKER (het garantiebewijs alleen in geval van de klachten aan uw dealer of installateur voorleggen) - De duur van de garantie is twee jaar vanaf de installatie- of aankoopdatum en mag niet langer zijn dan 30 maanden vanaf de fabricagedatum als de nodige bewijsstukken ontbreken. - De garantie omhelst de vervanging of levering van de als defect erkende stukken, met uitsluiting van alle schadevergoedingen.. - De werk-, verplaatsings- en transportkosten zijn ten laste van de gebruiker. - Beschadigingen die het gevolg zijn van een niet conforme installatie, die dus niet overeenstemmen met de geldende normen (EN 50160), van een abnormaal gebruik of de niet-naleving van de voorschriften van oorvermelde handleiding, worden door de garantie niet gedekt.. - Leg het garantiebewijs alleen in geval van klachten aan uw dealer of installateur voor, en voeg er uw aankoopfactuur bij.. - De bepalingen van deze garantiebepalingen zijn niet exclusives van voordelen voor de koper van de wettelijke garantie voor gebreken en verborgen gebreken die gelden in ieder geval volgens de plaatselijke regelgeving.

• Deze gegevens vindt u op het kenplaatje op de linkerkant van het apparaat.

Naam en adres van de klant *
