Produkttyp	Wandstrahlkonvektor
Marke	AEG
Modell	NKE 153
Nennleistung	1500 W
Stromversorgung	230 V ~ 50 Hz
Elektrische Schutzklasse	II (Doppelisolierung)
Schutzart	IP24 (geschützt gegen Spritzwasser)
Installationsart	Wandmontage (Halterung mitgeliefert)
Betriebsmodi	Comfort, Eco, Frostschutz, Aus
Temperatureinstellung	Temperatureinstellrad mit einstellbarem Bereich
Programmierung	Über Pilotdraht (Befehle Comfort, Eco, Frostschutz, Aus)
Heizanzeige	Leuchtanzeige, die den Betrieb anzeigt
Verriegelung	Möglichkeit, Einstellrad und Schieber zu blockieren
Frostschutztemperatur	ca. 7 °C
Mindestabstände bei der Installation	Die Anweisungen in der Bedienungsanleitung beachten (hier nicht angegeben)
Wartung	Reinigung der Gitter 2-mal pro Jahr; interne Überprüfung alle 5 Jahre
Reinigung	Feuchtes Tuch, ohne Scheuermittel
Garantie	2 Jahre (max. 30 Monate ohne Beleg)
Normen	NF, CE
Ursprungsland	Frankreich (Hersteller ATL International)

Häufig gestellte Fragen - NKE 153 AEG

Wie stelle ich die Temperatur im Comfort-Modus ein?

Stellen Sie den Schalter auf die Position (Sonne) und drehen Sie das Einstellrad auf die gewünschte Temperatur. Die Heizanzeige leuchtet auf, wenn die Raumtemperatur unter dem Sollwert liegt.

Wie verwende ich den Eco-Modus?

Stellen Sie den Schieber auf ECO und stellen Sie das Einstellrad ein. Die Temperatur wird um 3 bis 4 °C gegenüber dem Comfort-Modus abgesenkt, ideal für Abwesenheiten von mehr als 2 Stunden.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob die Sicherungen eingeschaltet sind und ob der Lastabwurf die Stromversorgung nicht unterbrochen hat. Stellen Sie sicher, dass der Programmierer im Comfort-Modus ist (bei Modellen mit Ausstattung).

Wie aktiviere ich den Frostschutzmodus?

Drehen Sie das Einstellrad auf die Position ✉ (Schneeflocke). Das Gerät hält dann eine Temperatur von ca. 7 °C, um Frost zu verhindern.

Kann ich das Gerät in einem Badezimmer installieren?

Ja, das Gerät hat Schutzart IP24 und kann im Volumen 2 von Nassräumen installiert werden. Nicht im Volumen 1 (in der Nähe von Dusche oder Badewanne) installieren.

Wie reinige ich das Gerät?

Entstauben Sie die oberen und unteren Gitter zweimal im Jahr mit einem Staubsauger oder einer Bürste. Reinigen Sie das Gehäuse mit einem feuchten Tuch, ohne Scheuermittel.

Das Gerät wird an der Oberfläche sehr heiß, ist das normal?

Ja, während des Betriebs kann die Oberfläche sehr heiß werden. Beachten Sie die Sicherheitshinweise und decken Sie das Gerät nicht ab. Wenn die Temperatur übermäßig erscheint, überprüfen Sie, ob die Leistung an den Raum angepasst ist (empfohlen 100 W/m²).

Wie programmiere ich das Gerät mit einem Pilotdraht?

Schließen Sie den Pilotdraht (schwarz) an einen zentralen Programmierer oder eine Uhr an. Die empfangenen Befehle (Comfort, Eco, Frostschutz, Aus) werden entsprechend den Spannungswechseln interpretiert.

Wie sperre ich die Bedienelemente?

Hängen Sie das Gerät von der Wand ab. Auf der Rückseite des Thermostats lösen Sie die Stifte J und positionieren Sie sie nach Wunsch: K zum Blockieren des Einstellrads, L zum Begrenzen des Bereichs, M zum Blockieren des Schiebers.

Was tun, wenn das Gerät die Programmierbefehle nicht befolgt?

Überprüfen Sie, ob die Programmzentrale funktioniert und die Kassette richtig eingesetzt ist. Schalten Sie die Stromversorgung für 5 Minuten aus, um den Mikroprozessor zurückzusetzen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG NKE 153 AEG

Wärmewellen-Konvektor

Bedienung und Installation 2

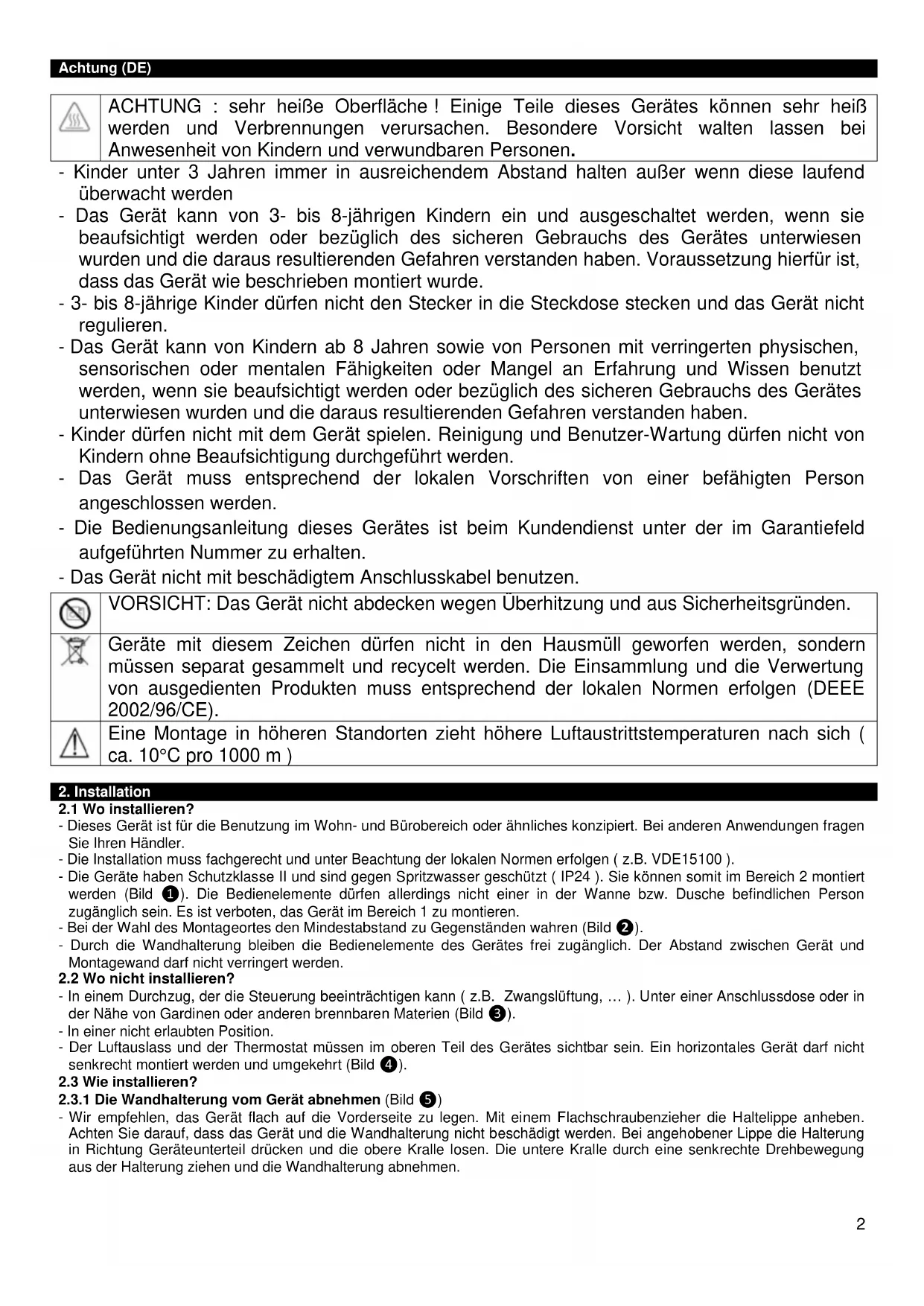

ACHTUNG : sehr heiße Oberfläche ! Einige Teile dieses Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht walten lassen bei Anwesenheit von Kindern und verwundbaren Personen.

• Kinder unter 3 Jahren immer in ausreichendem Abstand halten außer wenn diese laufend überwacht werden
• Das Gerät kann von 3- bis 8-jährigen Kindern ein und ausgeschaltet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Voraussetzung hierfür ist, dass das Gerät wie beschrieben montiert wurde.
• 3- bis 8-jährige Kinder dürfen nicht den Stecker in die Steckdose stecken und das Gerät nicht regulieren.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät muss entsprechend der lokalen Vorschriften von einer befähigten Person angeschlossen werden.
• Die Bedienungsanleitung dieses Gerätes ist beim Kundendienst unter der im Garantiefeld aufgeführten Nummer zu erhalten.
• Das Gerät nicht mit beschädigtem Anschlusskabel benutzen.

	VORSICHT: Das Gerät nicht abdecken wegen Überhitzung und aus Sicherheitsgründen.
	Geräte mit diesem Zeichen dürfen nicht in den Hausmüll geworfen werden, sondern müssen separat gesammelt und recycelt werden. Die Einsammlung und die Verwertung von ausgedienten Produkten muss entsprechend der lokalen Normen erfolgen (DEEE 2002/96/CE).
	Eine Montage in höheren Standorten zieht höhere Luftaustrittstemperaturen nach sich (ca. 10°C pro 1000 m)

2. Installation

2.1 Wo installieren?

• Dieses Gerät ist für die Benutzung im Wohn- und Bürobereich oder ähnliches konzipiert. Bei anderen Anwendungen fragen Sie Ihren Händler.
• Die Installation muss fachgerecht und unter Beachtung der lokalen Normen erfolgen ( z.B. VDE15100 ).
• Die Geräte haben Schutzklasse II und sind gegen Spritzwasser geschützt (IP24). Sie können somit im Bereich 2 montiert werden (Bild ①). Die Bedienelemente dürfen allerdings nicht einer in der Wanne bzw. Dusche befindlichen Person zugänglich sein. Es ist verboten, das Gerät im Bereich 1 zu montieren.
• Bei der Wahl des Montageortes den Mindestabstand zu Gegenständen wahren (Bild 2).
• Durch die Wandhalterung bleiben die Bedienelemente des Gerätes frei zugänglich. Der Abstand zwischen Gerät und Montagewand darf nicht verringert werden.

2.2 Wo nicht installieren?

• In einem Durchzug, der die Steuerung beeinträchtigen kann ( z.B. Zwangslüftung, ... ). Unter einer Anschlussdose oder in der Nähe von Gardinen oder anderen brennbaren Materien (Bild 3).
• In einer nicht erlaubten Position.
• Der Luftauslass und der Thermostat müssen im oberen Teil des Gerätes sichtbar sein. Ein horizontales Gerät darf nicht senkrecht montiert werden und umgekehrt (Bild 4).

2.3.1 Die Wandhalterung vom Gerät abnehmen (Bild 5)

- Wir empfehlen, das Gerät flach auf die Vorderseite zu legen. Mit einem Flachschraubenzieher die Haltelippe anheben. Achten Sie darauf, dass das Gerät und die Wandhalterung nicht beschädigt werden. Bei angehobener Lippe die Halterung in Richtung Geräteunterteil drücken und die obere Kralle losen. Die untere Kralle durch eine senkrechte Drehbewegung aus der Halterung ziehen und die Wandhalterung abnehmen.

2.3.2 Wandhalterung befestigen

- Gerätehöhe 450 mm (Bild 6) : die Wandhalterung auf den Boden und gegen die Wand stellen, dann die Bohrpunkte A markieren. Dies sind die Markierungen für die unteren Schrauben. Die Halterung auf die Punkte A anlegen und die Bohrpunkte B anzeichnen. Das sind die Markierungen für die oberen Schrauben. Bei speziellem Wandmaterial entsprechende Dübel verwenden.

- Gerätehöhe 250 mm : siehe Bild ⑦.

2.3.3 Elektroanschluss

- Das Gerät muss mit Wechselstrom 230 V 50 Hz versorgt werden.

2.3.3.1 Geräte ohne Stecker:

• Der Netzanschluss erfolgt mit einem 2-adrigen Kabel mit Stecker oder mit einem 3-adrigen Anschlusskabel (braun=Phase, blau=Nulleiter, schwarz=Steuerleitung) durch eine Festanschlussdose.
• In Feuchträumen wie Badezimmer und Küche muss die Anschlussdose mindestens 25 cm vom Boden entfernt sein. Das Gerät wird direkt am Netzkreis angeschlossen, der einen allpoligen Unterbrechungsschalter mit mindestens 3 mm Kontaktabstand hat.
• Die ERDUNG ist untersagt. Die Steuerleitung ( schwarze Ader ) nicht an Erde anschliessen.
• Wenn das Anschlusskabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder Personen mit ähnlichen Kenntnissen ausgetauscht werden, um Gefahr zu vermeiden.

Befehl Kein Signal		Voller Sinus230 V	Negativer Halbsinus- 115V	PositiverHalbsinus+ 115V
OszilloskopZu Neutral
Modus	KOMFORT	ECO	FROSTSCHUTZ	STOP BEI ÜBERLAST

Kabel

2 Möglichkeiten:

Fall 1: ein Gerät

Steuerleitung nicht ange- schlossen

Fall 2: Mehrere Geräte

Verbindung zum Master oder zur Steuerung

2.3.4 Wandinstallation (Bild 8)

- Das Gerät geneigt auf die Halterung C setzen und dann kippen, um es auf die Halterung D einzurasten. Das Gerät nach unten schieben. Ein Klick zeigt, dass das Gerät richtig befestigt ist. Um das Gerät wieder abzunehmen, mit einem Flachschraubenzieher die Haltelippe anheben. Achten Sie darauf, das Gerät und die Wandhalterung dabei nicht zu beschädigen. Bei angehobener Lippe die Halterung in Richtung Geräteunterteil drücken und die obere Kralle losen. Die untere Kralle durch eine senkrechte Drehbewegung aus der Halterung ziehen und von der Wandhalterung abnehmen..

3. Benutzung

Siehe Bild 9.

3.1 Wie den Komfort Modus einstellen?

- Im Komfort Modus wird die gewünschte Temperatur mit dem Stellrad gewählt.

- Den Schalter H auf 🌐 schieben, und dann das Stellrad I auf die gewünschte Position drehen, Die Heizleuchte G geht an, wenn die Raumtemperatur unter der gewünschten liegt.. Warten bis sich die Temperatur stabilisiert, erst dann gegebenfalls die Einstellung ändern.

3.2 Wie den Eco Modus einstellen?

- Der ECO Modus erlaubt eine Temperaturabsenkung von 3 bis 4°C unter den Komfort Modus während Zeiten, in denen der Raum nicht benutzt wird. Wir empfehlen diesen Modus bei Abwesenheit von mehr als 2 Stunden. Den Schalter H auf ECO schieben. Die Heizleuchte G geht an, wenn die Raumtemperatur niedriger als die ECO Temperatur ist.

3.3 Wie den Frostschutz Modus einstellen?

- In dieser Reglerposition hält das Gerät eine Raumtemperatur von ca. 7 °C während einer längeren Abwesenheit (im Allgemeinen mehr als 24 Stunden). Dann den Schalter H auf ✉schieben.

3.4 Wie das Gerät abschalten?

- Zum Ausschalten, den Regler H auf ⏻ schieben.

3.5 Wie die Modi Komfort, ECO oder Frostschutz programmieren?

- Die Geräte sind mit einem elektronischen Thermostat ausgerüstet, das Befehle empfangen kann. Zwei Möglichkeiten :

• Über die Pilotleitung (schwarzes Kabel) bei Geräten ohne Stecker über eine externe Schaltuhr
• Durch Trägerfrequenz über die Stromleitung mit einem speziellen Programmier-System.

3.6 Wie die Bedienelemente sperren (Bild 10)?

Das Stellrad I und/oder der Regler H können verriegelt oder begrenzt werden. Das Gerät von der Wandhalterung nehmen. Auf der Rückseite des Thermostatkastens die Stifte J aus der Halterung brechen: Die Position K verriegelt das Stellrad / Die L Position begrenzt den Einstellbereich des Stellrads /Die M Position blockiert den Regler H in der gewünschten Position.

4. Benutzungshinweise

G	Heizleuchte. Diese leuchtet, wenn das Heizelement arbeitet. Bei stabilisierter Temperatur blinkt diese kurz und wenn die Temperatur zu hoch ist, geht die Leuchte aus.
H	Modus Schalter. Zur Auswahl der Betriebsart.
I	Temperatureinstellknopf

• Es ist unnötig das Stellrad auf Max zu stellen, da die Raumtemperatur nicht schneller steigt. Wenn Sie mehrere Stunden abwesend sind, vergessen Sie nicht die Temperatur zu senken.
• Wenn mehrere Geräte in einem Raum sind, diese gleichzeitig arbeiten lassen, um eine ausgeglichene Temperaturverteilung und eine Optimierung des Stromverbrauchs zu erreichen. Das ist auch für ein unbenutztes Zimmer der Fall: besser das Gerät auf Min arbeiten lassen als komplett abzuschalten.

5. Wartung

• Um die Leistung des Gerätes zu gewährleisten sollten Sie 2 mal jährlich die oberen und unteren Öffnungen mit einem Staubsauger oder einer Bürste entstauben.
• Alle 5 Jahre das Gerät durch einen Fachmann prüfen lassen. Umweltschmutz oder schlechte Raumluft kann Verschmutzungen am Luftauslass verursachen. Prüfen Sie ob der Raum ausreichend belüftet wird. Diese Verschmutzungen sind von der Garantie ausgeschlossen. Der Gerätekörper kann mit einem feuchten Tuch gereinigt werden, aber ohne scheuernde Mittel.

6. Problembehandlung

• Gerät heizt nicht: Prüfen, dass die Sicherungen eingeschaltet sind und das ein Lastabschalter ( wenn vorhanden) die Heizung nicht abgeschaltet hat. Die Raumtemperatur prüfen. Wenn vorhanden, die Programmierung auf Komfort stellen.
• Gerät heizt andauernd: Prüfen, ob das Gerät nicht in einem Luftzug hängt oder ob die Temperaturwahl geändert wurde.
• Gerät führt keine Steuerbefehle aus (wenn ausgerüstet): Prüfen, dass die Programmkarte richtig benutzt wird, dass die Karte richtig eingesteckt wurde, dass diese funktioniert. Die Batterien prüfen. Elektronische Geräte mit Mikroprozessoren können durch bestimmte Netzstromschwankungen beeinflusst werden ( geschützt in den Grenzwerten der EU Normen ). Bei Problemen ( Thermostat blockiert , ... ) die Stromversorgung ca. 5 Minuten unterbrechen ( Sicherung, Stecker, .. ) und Gerät erneut in Betrieb nehmen. Wenn die Störung öfter auftritt, das Netz von einem Spezialisten prüfen lassen.
• Gerät hat sehr heiße Oberfläche: Es ist normal, dass das Gerät heiß ist, wenn es arbeitet, wobei die Oberflächentemperatur entsprechend der aktuellen Normen begrenzt ist. Sollten Sie die Temperatur als zu hoch empfinden, prüfen Sie ob die Leistung des Gerätes der Raumfläche entspricht (max 100 W/m²) und ob das Gerät im Durchzug montiert ist.

7. Garantiebestimmungen

DIESES DOKUMENT SICHER AUFBEWAHREN

(Dieses Dokument ist durch den Benutzer aufzubewahren. Dieses Zertifikat nur im Falle einer Reklamation zeigen.)

• Die Garantiedauer beträgt 2 Jahre ab dem Datum der Installation oder ab Kaufdatum und kann ohne Nachweis nicht 30 Monate nach dem Produktionsdatum überschreiten.
• Die Garantie deckt den Austausch bzw. die Lieferung der als fehlerhaft anerkannten Teile unter Ausschluss von anderen Ansprüchen ab.
• Lohn-, Transport- und Reisekosten sind vom Benutzer zu tragen.
• Schäden durch eine nicht konforme Installation, durch ein nicht den Normen entsprechendes Stromnetz (EN 50160), durch nicht bestimmungsgemäßen Gebrauch oder die Nichtbeachtung der Vorschriften der Bedienungsanleitung fallen nicht unter die Garantie.
• Dieses Zertifikat im Falle einer Reklamation Ihrem Händler zusammen mit der Rechnung und den Gerätedaten* vorlegen.

- Die Bestimmungen der vorliegenden Garantiebedingungen schließen nicht das Recht des Käufers auf die Inanspruchnahme der gesetzlichen Gewährleistung im Falle von versteckten Mängeln aus.

- Bei Garantieansprüchen wenden Sie sich an Ihren Installateur oder Händler.

* Diese Informationen befinden sich auf dem Typenschild rechts am Gerät

A NF N° 542 CE IP24 B C Réf. 1500W/230 V- N° 0825 3527 D F E

Stempel des Händlers

A Norm, Qualitätssiegel

B Gerätename

C Artikelnummer

D Werksnummer

E Seriennummer

F Herstellerkode

Gerätemodell *
Seriennummer *
Name und Adresse des Kunden *

3.1.6 Vorstbeschermingsmodus instellen?
