Тип продукта	Настенный излучающий конвектор
Бренд	AEG
Модель	NKE 153
Номинальная мощность	1500 Вт
Электропитание	230 В ~ 50 Гц
Электрический класс	II (двойная изоляция)
Степень защиты	IP24 (защита от брызг воды)
Тип установки	Настенный монтаж (крепёж в комплекте)
Режимы работы	Комфорт, Эко, Защита от замерзания, Выкл.
Регулировка температуры	Поворотный регулятор с регулируемым диапазоном
Программирование	Через управляющий провод (команды Комфорт, Эко, Защита от замерзания, Выкл.)
Индикатор нагрева	Световой индикатор работы
Блокировка	Возможность блокировки регулятора и переключателя
Температура защиты от замерзания	Примерно 7 °C
Минимальные расстояния при установке	Соблюдайте схемы из инструкции (здесь не указаны)
Обслуживание	Очистка решёток 2 раза в год; внутренняя проверка каждые 5 лет
Чистка	Влажная тряпка, без абразивных средств
Гарантия	2 года (макс. 30 месяцев без подтверждающего документа)
Стандарты	NF, CE
Страна происхождения	Франция (производитель ATL International)

Часто задаваемые вопросы - NKE 153 AEG

Как настроить температуру в режиме Комфорт?

Установите переключатель в положение (солнце) и поверните регулятор до желаемой температуры. Индикатор нагрева загорится, если температура в помещении ниже заданной.

Как использовать режим Эко?

Установите переключатель на ECO и отрегулируйте регулятор. Температура будет снижена на 3–4 °C по сравнению с режимом Комфорт, идеально для отсутствия более 2 часов.

Что делать, если прибор не греет?

Проверьте, включены ли автоматические выключатели и не отключил ли питание ограничитель нагрузки. Убедитесь, что программатор находится в режиме Комфорт (для моделей с ним).

Как активировать режим Защиты от замерзания?

Поверните регулятор в положение ✉ (снежинка). Прибор будет поддерживать температуру около 7 °C, чтобы предотвратить замерзание.

Можно ли установить прибор в ванной комнате?

Да, прибор имеет степень защиты IP24 и может быть установлен в зоне 2 влажных помещений. Не устанавливайте его в зоне 1 (рядом с душем или ванной).

Как чистить прибор?

Пылесосьте или чистите щёткой верхние и нижние решётки два раза в год. Протирайте корпус влажной тряпкой без абразивных средств.

Прибор сильно нагревается снаружи, это нормально?

Да, при работе поверхность может сильно нагреваться. Соблюдайте правила безопасности и не накрывайте прибор. Если температура кажется чрезмерной, проверьте, соответствует ли мощность помещению (рекомендуется 100 Вт/м²).

Как программировать прибор с помощью управляющего провода?

Подключите управляющий провод (чёрный) к центральному программатору или таймеру. Полученные команды (комфорт, эко, защита от замерзания, выкл.) интерпретируются в зависимости от чередования напряжения.

Как заблокировать органы управления?

Снимите прибор со стены. На задней стороне термостата открепите перемычки J и установите их по своему желанию: K — блокировка регулятора, L — ограничение диапазона, M — блокировка переключателя.

Что делать, если прибор не выполняет команды программирования?

Проверьте, работает ли центральный программатор и правильно ли вставлена кассета. Отключите питание на 5 минут для перезагрузки микропроцессора. Если проблема не исчезнет, обратитесь к специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NKE 153 AEG

Инфракрасно-конвективный обогреватель

Эксплуатация и монтаж 17

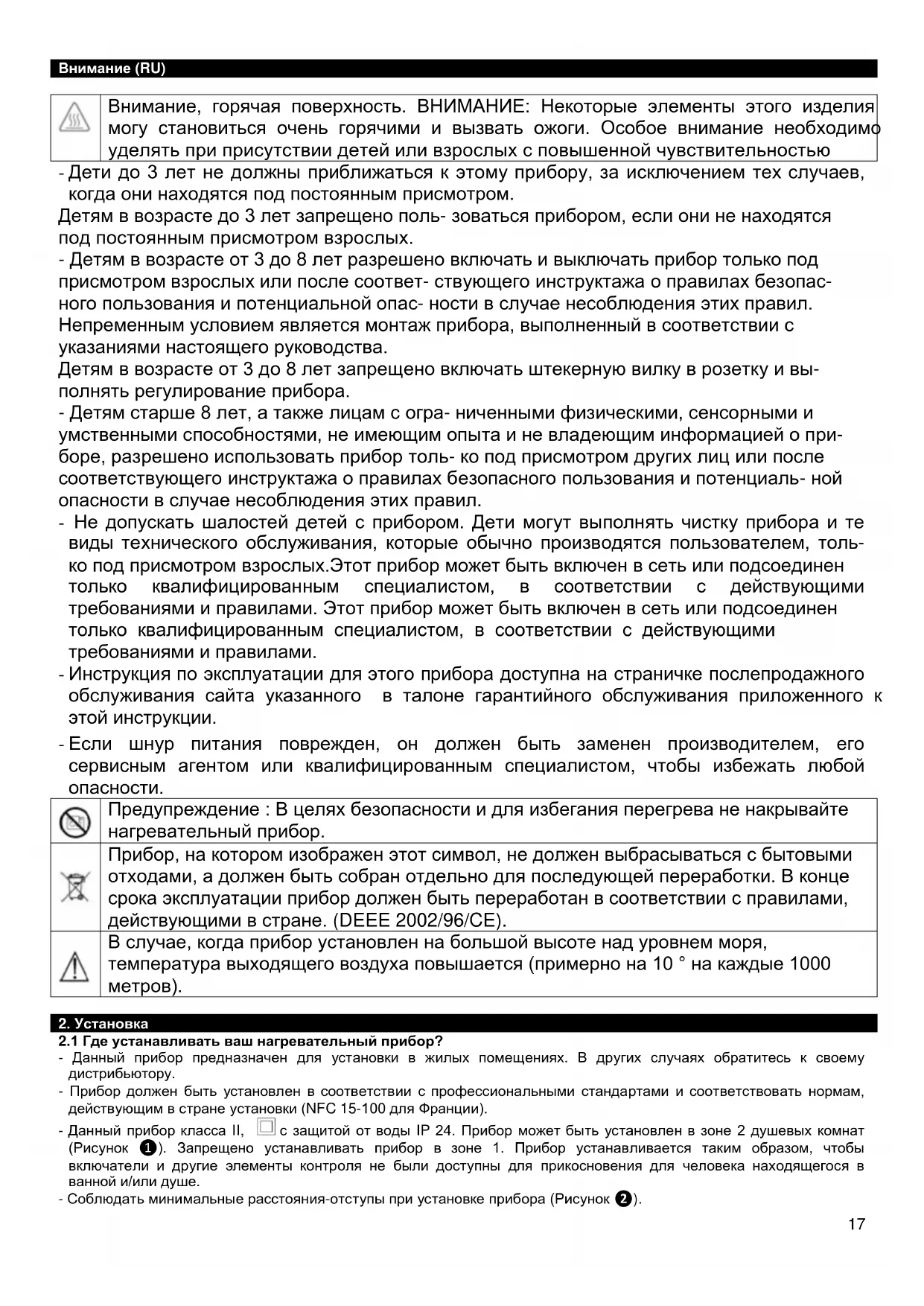

Achtung (DE)

Внимание, горячая поверхность. ВНИМАНИЕ: Некоторые элементы этого изделия могу становиться очень горячими и вызвать ожоги. Особое внимание необходимо уделять при присутствии детей или взрослых с повышенной чувствительностью

- Дети до 3 лет не должны приближаться к этому прибору, за исключением тех случаев, когда они находятся под постоянным присмотром.

Детям в возрасте до 3 лет запрещено поль- зоваться прибором, если они не находятся под постоянным присмотром взрослых.

- Детям в возрасте от 3 до 8 лет разрешено включать и выключать прибор только под присмотром взрослых или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Непременным условием является монтаж прибора, выполненный в соответствии с указаниями настоящего руководства.

Детям в возрасте от 3 до 8 лет запрещено включать штекерную вилку в розетку и выполнять регулирование прибора.

- Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор толь-ко под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциаль-ной опасности в случае несоблюдения этих правил.

- Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых. Этот прибор может быть включен в сеть или подсоединен только квалифицированным специалистом, в соответствии с действующими требованиями и правилами. Этот прибор может быть включен в сеть или подсоединен только квалифицированным специалистом, в соответствии с действующими требованиями и правилами.

- Инструкция по эксплуатации для этого прибора доступна на страничке послепродажного обслуживания сайта указанного в талоне гарантийного обслуживания приложенного к этой инструкции.

- Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или квалифицированным специалистом, чтобы избежать любой опасности.

	Предупреждение : В целях безопасности и для избегания перегрева не накрывайте нагревательный прибор.
	Прибор, на котором изображен этот символ, не должен выбрасываться с бытовыми отходами, а должен быть собран отдельно для последующей переработки. В конце срока эксплуатации прибор должен быть переработан в соответствии с правилами, действующими в стране. (DEEE 2002/96/CE).
	В случае, когда прибор установлен на большой высоте над уровнем моря, температура выходящего воздуха повышается (примерно на 10^ на каждые 1000 метров).

2. Установка

2.1 Где устанавливать ваш нагревательный прибор?

• Данный прибор предназначен для установки в жилых помещениях. В других случаях обратитесь к своему дистрибьютору.
• Прибор должен быть установлен в соответствии с профессиональными стандартами и соответствовать нормам, действующим в стране установки (NFC 15-100 для Франции).
• Данный прибор класса II, ☐ с защитой от воды IP 24. Прибор может быть установлен в зоне 2 душевых комнат (Рисунок ①). Запрещено устанавливать прибор в зоне 1. Прибор устанавливается таким образом, чтобы включатели и другие элементы контроля не были доступны для прикосновения для человека находящегося в ванной и/или душе.
• Соблюдать минимальные расстояния-отступы при установке прибора (Рисунок ②).

- Настенный кронштейн позволяет сохранить свободное пространство за устройством, чтобы не мешать его регулировке. Расстояние между прибором и стеной не должно затруднять доступность.

2.2 Не устанавливать нагревательную панель

• В случаях, которые могут повлиять на регулирование температуры (например, под центральной механической вентиляцией и т.д.).
• Под или поверх стационарной электрической розеткой (Рисунок ③) или вблизи штор или других горючих материалов.
• В положении, когда сетка для выпуска воздуха прибора и управляющая панель видны в верхней его части. Категорически запрещено устанавливать вертикальный прибор наоборот (Рисунок 4).

2.3 Как установить нагревательный прибор?

2.3.1 Приготовление

а. Открепите кронштейн крепления от прибора (Рисунки 5)

- Положите прибор на ровную поверхность решеткой-жалюзи вниз. При помощи плоской отвертки осторожно подденьте один угол кронштейна, чтобы не деформировать его. Поднимите одну сторону кронштейна под углом 45° и выньте вторую сторону кронштейна.

b. Установите кронштейн на стене (Рисунок 6)

Расположите кронштейн у стены на уровне пола. Наметьте точки сверления А для нижних отверстий кронштейна. Приподнимите кронштейн, совместив отметки с нижними отверстиями кронштейна, после чего наметьте оставшиеся два места для верхних отверстий кронштейна В. Просверлите отверстия и зафиксируйте кронштейн на стене при помощи дюбелей и винтов. Не забудьте вставить прокладки между кронштейном и стеной при необходимости. Установите и закрепите настенные кронштейны.

2.3.2 Электрическое подключение

- Прибор предназначен для сети 230/50Hz.

2.3.3 Прибор без вилки:

Нагревательный прибор должен быть подключен к питанию двойным кабелем для механических приборов и тройным для электронных (коричневый = фаза, синий = нетраль, черный = управляющий провод)

- Во влажных помещениях, таких как ванная комната и кухня электрическая розетка должна быть установлена минимум в 25 см от пола. Установка должна выполняться с устройством двойной брейк полюса с перерывом не менее 3 мм.

- Соединение с заземлением запрещено / Не подключать управляющий провод (черный) к заземлению. Если водущее или ведомое устройство защищено 30 мА дифференциала (например, для ванной комнаты), это необходимо для защиты питания управляющий провод на этом дифференциале.

Принятая команда Отсутствие сигнала	Полное чередование 230 V	Отрицательное получередование – 115V	Положительное получередование + 115V
Oscilloscope Ref/Neutral
Полученный режим	CONFORT	ECO	ANTI - FREEZE STOP HEATING LOAD SHEDDING

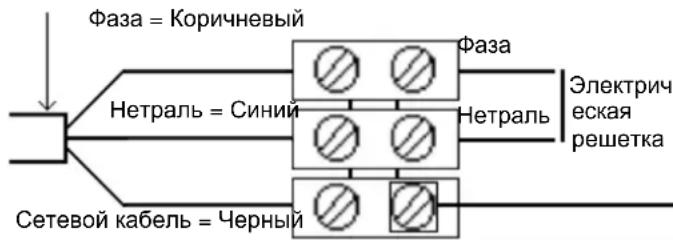

Кабель нагревательного прибора


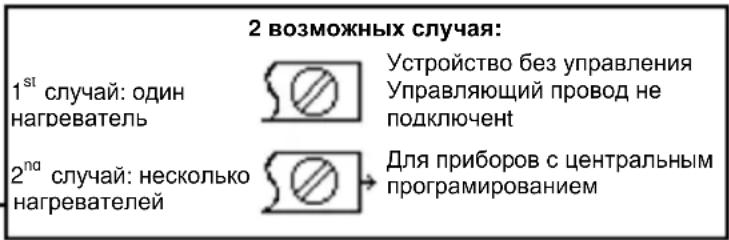

2 возможных случая: 1stслучай: один нагреватель 2ndслучай: несколько нагревателей Устройство без управления Управляющий провод не подключент Для приборов с центральным програмированием

2.3.4 Установка прибора на кронштейне (Рисунок 7)

- Поставьте прибор на нижние выступы кронштейна С. Прижмите прибор к верхним выступам кронштейна Д. Защелкните конвектор на кронштейне по направлению сверху вниз. Чтобы снять прибор с кронштейна, с помощью плоской отвертки нажмите на язычок (в левом верхнем углу кронштейна) к стене. Поднимите прибор, держа язычок с помощью отвертки. Подтолкните его вперед, затем снимите с выступов С.

3. Использование

3.1 Как установить режим Комфорт? (Рисунок 8)

- Режим Комфорт позволяет установить желаемую температуру используя ручку контроля.

- Установите переключатель Н на 🌿, а затем установите ручку контроля I на желаемую настройку, индикатор нагрева G горит, если окружающая температура ниже желаемой. Подождите, пока температура стабилизируется.

G	Индикатор нагрева. Он показывает периоды, когда работает сопротивление. Со стабильной температурой он мигает и, если температура слишком высока, останавливается.
H	Лайдер или переключатель ⏻
I	Ручка контроля температуры

3.2 Как установить режим ECO (Эконом)?

- Режим ЕСО позволяет уменьшать температуру режима Комфорт на 3-4 °C в течение времени пока комната пустует. Рекомендуется использовать этот режим, если комната пустует более 2 часов. Установите переключатель Н на ЕСО и затем установите ручку контроля I на желаемую позицию, индикатор нагрева G горит, если внешняя температура ниже, чем желаемая температура ЕСО. Подождите, пока температура стабилизируется.

3.3 Как установить Антиобледенение?

- Это позиция переключателя, которая поддерживает температуру около 7° C в комнате во время длительного отсутствия дома (обычно более 24 часов). Установите переключатель H on ✿.

3.4 Как запрограммировать прибор в режимах Комфорт, ЕСО или Антиобледенение?

- Устройства, оборудованные электронным термостатом, могут быть запрограммированы. Через управляющий провод (черный провод) для устройств без вилки благодаря системе Chronopass или настенному программатору,

3.5 Как заблокировать команды (Рисунок ⑨)?

Для предотвращения изменений настроек Вы можете заблокировать или ограничить использование регулятора I и заблокировать выключатель Н. Снимите прибор с кронштейна. На задней части термостата удалить штифты J от их поддержки:

• Позиция К допускает блокировку регулятора управления.
• L положение позволяет ограничить использование регулятора управления.
• Позиция М позволяет блокировку выключателя Н на нужный режим.

4. Рекомендации по эксплуатации

• Безполезно устанавливать настройки прибора на максимум, температура в комнате не станет подниматься от этого быстрее. Если вы уходите на несколько часов, не забудьте понизить температуру.
• Если в помещении несколько отопительных приборов, пусть они работают одновременно – это обеспечит более равномерный обогрев с одновременной оптимизацией расходов на электричество. При уходе, вместо полного отключения прибора, лучше оставьте его включённым на более слабый обогрев.

5. Обслуживание

• Для поддержания работы вашего прибора, очищайте верхние и нижние решетки прибора как минимум два раза в год с помощью пылесоса или щетки.
• Когда вы проветриваете помещение, выключайте обогрев, поставив курсор на ⏻
• При использовании прибора в сильно загрязненной атмосфере на поверхности решеток прибора могут появиться пятна. Такие поверхностные загрязнения не покрываются гарантией прибора и не являются основанием для его замены. При наличии чрезмерно загрязненного воздуха в помещениях рекомендуется осуществлять более частые проветривания и более часто проводить чистку прибора. Корпус прибора необходимо очищать влажной тряпкой.
• Внимание : Ни в коем случае не использовать для очистки абразивные и агрессивные материалы, которые могут повредить поверхность прибора
• Каждые пять лет внутренние компоненты прибора должны быть проверены и протестированы квалифицированным специалистом.

6. В случае проблем

- Прибор не греет: Убедитесь, что прибор подключен к сети. Проверьте температуру воздуха в комнате. Для моделей в комплектацию, которых входит программатор, убедитесь в том, что прибор находится в режиме КОМФОРТ. Прибор постоянно греет: Убедитесь, что он не находится на сквозняке и что установка температуры не была изменена. Прибор не следует запрограммированным командам: Убедитесь в том, что программирование было корректно применено (см. инструкцию на это), или что Chronocarte правильно вставлена в гнездо, и что она функционирует нормально (проверьте батарейки). На работу электронного прибора, содержащего микропроцессор могут повлиять помехи в электрической сети (за пределами ЕС стандарты определены уровнем нарушения защиты). В случае возникновения каких либо проблем (термостат и т.д.) отключите прибор от источника питания (предохранители, выключатели и т.д.) и перезапустите его через 5 минут. В случае частого возникновения проблем, проверьте источник питания или обратитесь к Вашему поставщику электроэнергии.

- Поверхность прибора очень горячая: Убедитесь в том, что мощность соответствует площади поверхности (рекомендуется 100W на m2) и что прибор не находится на сквозняке, который мог бы повлиять на настройки..

7. Условия гарантии

Документ пользователя

(Предоставить сертификат только в случае претензии, с приложением документа удостоверяющего покупку)

• Эта гарантия применима в течение 2 лет с даты первоначальной покупки и действительны в течение не более 30 месяцев с даты изготовления. Гарантия распространяется на замену и поставку подтвержденных дефектных деталей за исключением механических повреждений и интересов. Пользователь оплачивает выезд, стоимость работ и транспортировку.
• Повреждения, связанные с неправильной установкой, с сетью питания, не соответствующей стандартам, с неправильным использованием или несоблюдением инструкций руководства не покрывается гарантией. Представляйте этот сертификат только в случае жалоб к своему дистрибьютору или установщику с документом подтверждающим покупку.
• Положения настоящих гарантийных условий не исключают осуществление покупателем правовой защиты против дефектов и скрытых недостатков, которая применяется в соответствии со статьями Гражданского кодекса.
  ПЕЧАТЬ ДИЛЕРА

* Эта информация отображена на пластине, которую можно увидеть на левой стороне или за передней решеткой прибора

A Стандарты, знаки качества

B Коммерческое название

C Коммерческий код

D Код производителя

E Серийный номер

F Номер производителя

Тип прибора *
Серийный номер *
Имя и адрес клиента *
