GEBRUIKSAANWIJZING KM 345 CB BOMANN

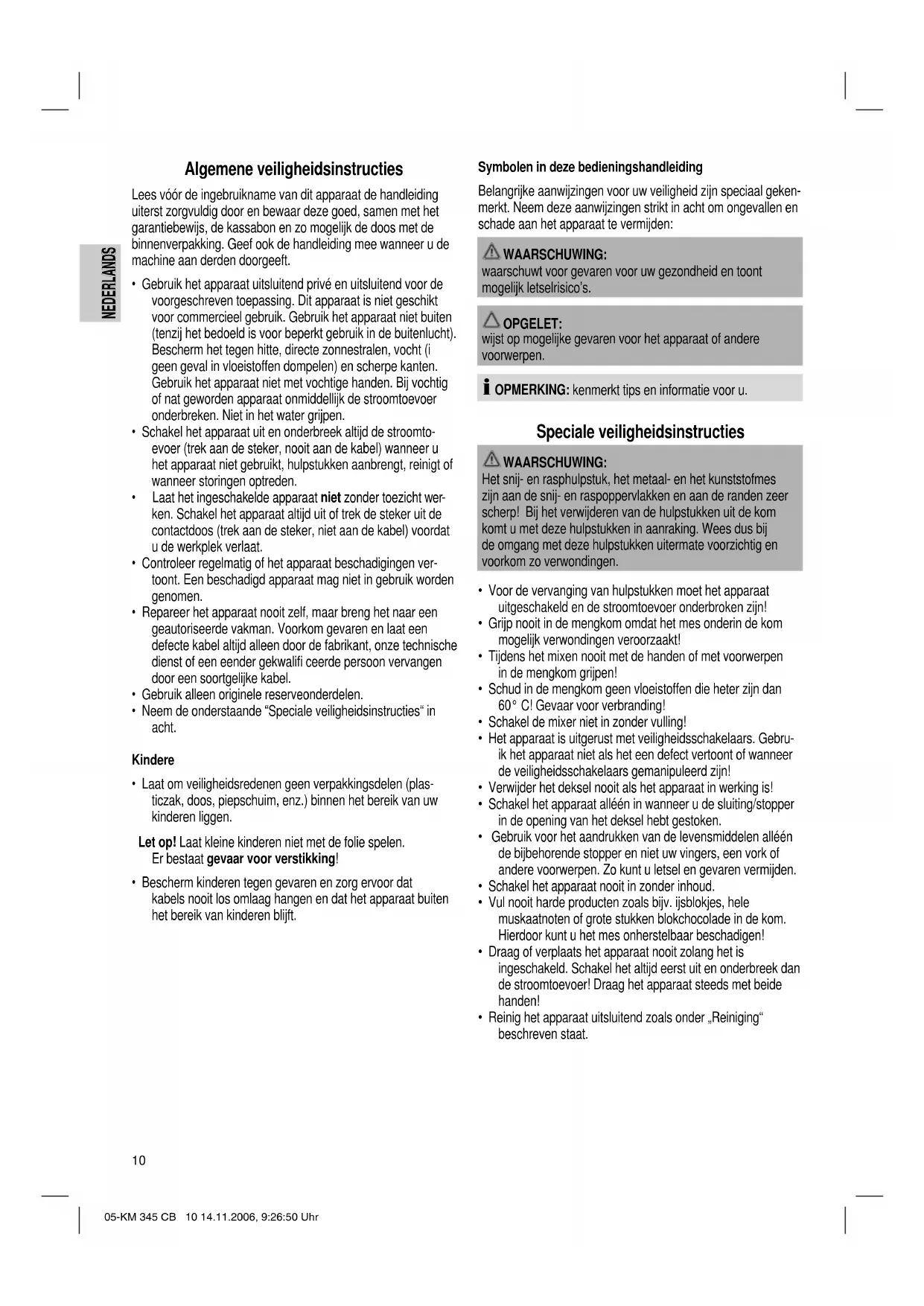

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik. Gebruik het apparaat niet buiten (tenzij het bedoeld is voor beperkt gebruik in de buitenlucht). Bescherm het tegen hitte, directe zonnestralen, vocht (i geen geval in vloeistoffen dompelen) en scherpe kanten. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken. Niet in het water grijpen.

• Schakel het apparaat uit en onderbreek altijd de stroomto- evoer (trek aan de steker, nooit aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.

• Laat het ingeschakelde apparaat niet zonder toezicht wer- ken. Schakel het apparaat altijd uit of trek de steker uit de contactdoos (trek aan de steker, niet aan de kabel) voordat u de werkplek verlaat.

• Controleer regelmatig of het apparaat beschadigingen ver- toont. Een beschadigd apparaat mag niet in gebruik worden genomen.

• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman. Voorkom gevaren en laat een defecte kabel altijd alleen door de fabrikant, onze technische dienst of een eender gekwalifi ceerde persoon vervangen door een soortgelijke kabel.

• Gebruik alleen originele reserveonderdelen.

• Neem de onderstaande “Speciale veiligheidsinstructies“ in acht. Kindere

• Laat om veiligheidsredenen geen verpakkingsdelen (plas- ticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen. Let op! Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

• Bescherm kinderen tegen gevaren en zorg ervoor dat kabels nooit los omlaag hangen en dat het apparaat buiten het bereik van kinderen blijft. Symbolen in deze bedieningshandleiding Belangrijke aanwijzingen voor uw veiligheid zijn speciaal geken- merkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico’s. OPGELET: wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. OPMERKING: kenmerkt tips en informatie voor u. Speciale veiligheidsinstructies WAARSCHUWING: Het snij- en rasphulpstuk, het metaal- en het kunststofmes zijn aan de snij- en raspoppervlakken en aan de randen zeer scherp! Bij het verwijderen van de hulpstukken uit de kom komt u met deze hulpstukken in aanraking. Wees dus bij de omgang met deze hulpstukken uitermate voorzichtig en voorkom zo verwondingen.

• Voor de vervanging van hulpstukken moet het apparaat uitgeschakeld en de stroomtoevoer onderbroken zijn!

• Grijp nooit in de mengkom omdat het mes onderin de kom mogelijk verwondingen veroorzaakt!

• Tijdens het mixen nooit met de handen of met voorwerpen in de mengkom grijpen!

• Schud in de mengkom geen vloeistoffen die heter zijn dan 60° C! Gevaar voor verbranding!

• Schakel de mixer niet in zonder vulling!

• Het apparaat is uitgerust met veiligheidsschakelaars. Gebru- ik het apparaat niet als het een defect vertoont of wanneer de veiligheidsschakelaars gemanipuleerd zijn!

• Verwijder het deksel nooit als het apparaat in werking is!

• Schakel het apparaat alléén in wanneer u de sluiting/stopper in de opening van het deksel hebt gestoken.

• Gebruik voor het aandrukken van de levensmiddelen alléén de bijbehorende stopper en niet uw vingers, een vork of andere voorwerpen. Zo kunt u letsel en gevaren vermijden.

• Schakel het apparaat nooit in zonder inhoud.

• Vul nooit harde producten zoals bijv. ijsblokjes, hele muskaatnoten of grote stukken blokchocolade in de kom. Hierdoor kunt u het mes onherstelbaar beschadigen!

• Draag of verplaats het apparaat nooit zolang het is ingeschakeld. Schakel het altijd eerst uit en onderbreek dan de stroomtoevoer! Draag het apparaat steeds met beide handen!

• Reinig het apparaat uitsluitend zoals onder „Reiniging“ beschreven staat. 05-KM 345 CB 10 14.11.2006, 9:26:50 UhrNEDERLANDS

NEDERLANDS NEDERLANDS Overzicht van de bedieningselementen 1 Apparaatschakelaar 2 Keukenmachine, apparaatbasis 3 Mengkom 4 Deksel van mengkom, met vulopening 5 Sluitdop voor de vulopening 6 Aandrijfas voor mengkom 7 Veiligheidsdeksel voor mixeraandrijving 8 Deksel van de werkkom 9 Drijfas van de werkkom 10 Werkkom 11 Rasphulpstuk 12 Snijhulpstuk 13 Vulopening 14 Hulpstukkenhouder 15 Metalen mes 16 Kunststof mes 17 Stopper 18 Spatel 19 Kabeloprolinrichting 20 PULSE toets – pulsbedrijf 21 Geleidedoorn 22 Rubbervoeten Het apparaat uitpakken

• Neem het apparaat en alle hulpstukken uit de doos.

• Gooi de verpakking niet weg, maar bewaar deze met de binnenverpakking en de garantiegegevens gedurende de volledige garantieperiode. Geef – wanneer u dit artikel doorgeeft - a.u.b. ook deze handleiding door.

• Plaats het apparaat op een vlakke, gladde en stevige ondergrond.

• Steek de netsteker niet inde contactdoos voordat alle vereiste hulpstukken zijn aangebracht.

• Om eventuele verontreinigingen uit de productie te verwij- deren, reinigt u de mengkom, de werkkom, de verschillende deksels en andere toebehoren vóór het eerste gebruik in een gewone zeepsop. WAARSCHUWING: Sommige hulpstukken zijn zeer scherp! Er bestaat gevaar voor verwondingen.

• Reinig de hulpstukken dus één voor één en uiterst voorzich- tig!

• Droog alle delen na het afwassen goed af. Installatie en bediening Let op dat de schakelaar (1) op de stand „0“ staat en dat de netsteker van het apparaat tijdens het vervangen van hulpstukken uit de contactdoos is getrokken. Pas dan kunt u de hulpstukken installeren zoals beschreven en gebruiken. Ter voorkoming van letsel moet het veiligheidsdeksel (7) op de aandrijfas van de mengaandrijving (6) gemonteerd zijn wanneer u de werkkom in gebruik neemt. Het apparaat functioneert niet zonder dit veiligheidsdeksel!

• Kortstondig bedrijf: Het apparaat is geschikt voor een kortstondig bedrijf (KB) van maximaal 2 minuten. Schakel het daarna uit.

• Pulsbedrijf: Druk kort op de toets en laat hem weer los om het pulsbedrijf te ge- bruike. Gebruik het apparaat in deze bedrijfsmodus maximaal 2 minuten lang. Laat het vóór een hernieuwd gebruik 2 minuten afkoelen! Bediening Plaatsen van de mengkom en het deksel Reinig alle delen vóór het eerste gebruik (zie onder „Reiniging“).

1. Plaats de mengkom (3) zodanig op de apparaatbasis dat de

” aan de onderste rand van de mengkom naar de pijl “

” van de apparaatbasis wijst. Draai de mengkom vervolgens met de klok mee totdat beide markeringen boven elkaar staan.

” aan de dekselrand (4) wijst naar de rechter markering “

3. Draai het deksel daarna in pijlrichting “ ”. De markering

” op het deksel wijst nu naar de linker markering “

” van de mengkom. De voorzieningen beneden aan de deksel- rand en aan de bovenste komrand moeten in elkaar grijpen (afb. 2). Plaatsen van de werkkom en het deksel Reinig alle delen vóór het eerste gebruik (zie onder „Reiniging“).

1. Plaats de kom (10) zodanig op de apparaatbasis dat de lin-

“ van de kom naar de onderste markering

“ van de apparaatbasis wijst. Draai de kom vervolgens met de klok mee totdat hij hoorbaar inklikt (afb. 3 + 4).

2. Stulp de geleidedoorn (21) over de aandrijfas (afb. 5) en

kies het desbetreffende gereedschap (zie hoofdstuk “Werk- kombedrijf”).

3. Plaats het deksel (8) zodanig dat de pijl “

” op het deksel in één lijn staat met de rechter markering “

” op de werkkom. De metalen punt van de geleidepen (21) moet in het des- betreffende lager in het deksel grijpen. Draai het deksel in pijlrichting “ ” totdat het aan de aanslag hoorbaar inklikt. Om het deksel te verwijderen draait u het tegen de klok in. Plaats de afdekking voor de mixeraandrijving (7) zodanig op de aandrijfas van de mengkom (6) dat de markering “

” op de afdekking naar de pijl “

” van de apparaatbasis wijst. Draai de afdekking voor de mixeraandrijving met de klok mee tot aan de aanslag. Dubbel veiligheidssysteem U kunt de motor alleen inschakelen wanneer de werkkom met het deksel goed is ingeklikt en de afdekking voor de mixeraan- drijving (7) gemonteerd is. U kunt de mixer alléén gebruiken wanneer de werkkom correct geplaatst is. Het deksel van de werkkom en de mengkom mogen alleen bij uitgeschakeld apparaat verwijderd worden. 05-KM 345 CB 11 14.11.2006, 9:26:52 Uhr12 NEDERLANDS NEDERLANDS OPGELET: Gebruik nooit de mixer en de werkkom tegelijkertijd. Netkabel Rol de benodigde kabellengte van de apparaatbasis af. Ingebruikname Mixen

1. De werkkom (10) moet gemonteerd zijn zoals onder

„Plaatsen van de werkkom“ beschreven staat (zonder gereedschap).

2. Snijd het menggoed eerst in kleinere stukken.

3. Vul de mengkom (3) met de te mixen ingrediënten (min. 0,2 l -

max. 1,5 l). Vul nooit hete producten of harde ingrediënten zoals aardappelen, ijsblokjes, koffi ebonen, noten enz. in de mengkom. Vul nooit te veel in het apparaat! Overschrijd nooit de op de mengkom aangegeven maximumhoeveelheid! OPGELET: VEILIGHEIDSSCHAKELAAR! Het apparaat functioneert alleen wanneer ook de werk- kom (10) samen met het deksel gebruikt wordt.

4. Plaats het deksel (4) en draai het vast.

5. Sluit het deksel met de sluiting (5) en let daarbij op de

uitsparingen. Draai de sluiting vast.

6. Plaats de mengkom (3) zoals onder “Plaatsen van de

mengkom” beschreven staat.

7. Om te mengen ingrediënten na te vullen, kunt u de sluiting

of het deksel verwijderen. Schakel het apparaat daarvoor eerst uit. Verwijder het deksel (4) van de mengkom en vul deze met de gewenste ingrediënten. WAARSCHUWING: Grijp niet in de mengkom. U zou u kunnen snijden aan het mes!

8. Breng het deksel weer aan op de mengkom. Schakel de

mengkom nooit in zonder inhoud of deksel. Controleert u, of de functieschakelaar op „0“ staat.

9. Steek de netsteker in een correct geïnstalleerde contact-

10. Schakel het apparaat in (Stand 1 of 2 enz.) of gebruik het

pulsbedrijf (PULSE).

11. De mengkom moet tijdens het mengproces worden vastge-

12. Voor gelijkmatig mixen (continubedrijf):

Bij het werken in stand 1 tot 4 klikt de schakelaar in de desbetreffende positie vast. Stand 1 = laag toerental Stand 4 = hoog toerental Voor het uitschakelen zet u hem weer op de stand „0”. Voor het impulsbedrijf (mixen in korte intervallen) zet u de schakelaar op de stand „0“. Het apparaat is nu uitge- schakeld. Druk op de toets PULSE (20). Houd de toets al naargelang de gewenste intervallengte vast in deze stand. Zodra u de schakelaar loslaat, schakelt deze automatisch terug naar de uit-positie.

13. Om de mengkom te verwijderen, draait u hem tegen de

wijzers van de klok in.

14. Reinig de gebruikte delen zoals onder „Reiniging“ beschre-

ven staat. Werken met de werkkom

• De afdekking van de mixeraandrijving (7) moet gemonteerd zijn zoals hierboven beschreven staat.

• De werkkom moet gemonteerd zijn zoals onder “Plaatsen van de werkkom” beschreven staat.

• Stulp de persdoorn over de aandrijfas (afb. 5). De metalen punt wijst naar boven.

• Gebruik nooit meerdere hulpstukken gelijktijdig. Deeg kneden en mengen

1. Neem het kunststofmes (16) voor de bereiding van het deeg

en bevestig het op de geleidedoorn. Druk het mes helemaal naar beneden (afb. 6).

2. Vul nu de ingrediënten in de kom. Let op de markeringen

van de werkkom en vul de kom niet tot over deze markerin- gen heen (min 0,2 l - max. 0,8 l).

3. Plaats het deksel op de werkkom. Draai het deksel vast

totdat het duidelijk hoorbaar inklikt (afb. 7).

4. Sluit de opening van het deksel met de stopper (17).

5. Steek de netsteker in een correct geïnstalleerde en geaarde

contactdoos 230 V/50 Hz. Schakel het apparaat met de schakelaar (1) in op een snelheid van 1 - 3 (zie tabel). Bij het werken in stand 1 tot 4 klikt de schakelaar in de desbetreffende positie vast. Stand 1 = laag toerental Stand 4 = hoog toerental Voor het uitschakelen zet u hem weer op de stand „0”. Voor het impulsbedrijf (Bedrijf in korte intervallen), zet u de schakelaar op de stand „0“. Het apparaat is nu uitgeschakeld. Druk op de toets PULSE (20). Houd de toets al naargelang de gewenste intervallengte vast in deze stand. Zodra u de schakelaar loslaat, schakelt deze automatisch terug naar de uit-positie. Met dit apparaat kunt u binnen korte tijd:

• tot max. 600 g zware deeg (brood- of zanddeeg) kneden,

• tot max. 800 g crêpe- of wafeldeeg roeren,

• tot max. 800 g lichte deeg (bijv. biscuitdeeg) roeren. OPMERKING: Bij het bereiden van deeg mogen de in de tabel aangege- ven korte bedrijfstijden niet overschreden worden.

6. Draai de schakelaar (1) na het kneden / roeren terug naar

de stand „0“, zodra zich een deegmassa of een deegkogel heeft gevormd. Trek de apparaatsteker uit de contactdoos.

7. Draai het deksel naar links en til het van de werkkom af.

8. Trek het mes van de geleidedoorn.

9. Draai de werkkom en de geleidedoorn los en verwijder

deze. U kunt het deeg nu met behulp van de spatel (18) losmaken en uit de mengkom verwijderen. 05-KM 345 CB 12 14.11.2006, 9:26:55 UhrNEDERLANDS

10. Reinig de gebruikte delen zoals onder „Reiniging“ beschre-

ven staat. Fijnhakken met het metalen mes WAARSCHUWING: Het metalen mes (15) is zeer scherp! Er bestaat verwon- dingsgevaar!

1. Het veiligheidsdeksel (7) moet op de aandrijfas van de

mixeraandrijving (6) gemonteerd zijn.

2. Monteer de werkkom zoals beschreven.

3. Steek het metalen mes (15) direct boven de geleidedoorn.

Druk het mes helemaal naar beneden (afb. 6).

4. Hak de levensmiddelen tevoren in kleinere stukjes. Vul nu

de ingrediënten in de kom. Let op de markeringen van de werkkom en vul de kom niet tot over deze markeringen heen.

5. Plaats het deksel op de werkkom. Draai het deksel naar

rechts totdat het duidelijk hoorbaar inklikt.

6. Sluit de toevoerschacht (13) met de stopper (17).

7. Schakel het apparaat met de schakelaar (1) in op stand 1 tot

4. U behaalt een beter resultaat wanneer u het impulsbedrijf

8. Draai de schakelaar (1) na het hakken weer terug naar „0“

en onderbreek de stroomtoevoer.

9. Draai het deksel naar links en til het van de werkkom af.

10. Trek het mes van de geleidedoorn.

11. Draai de werkkom en de geleidedoorn los en verwijder

deze. Nu kunt u de gehakte ingrediënten eruit nemen.

12. Reinig de gebruikte delen zoals onder „Reiniging“ beschre-

ven staat. Snijden en raspen

1. Het veiligheidsdeksel (7) moet op de aandrijfas van de

mixeraandrijving (6) gemonteerd zijn.

2. Monteer de werkkom zoals beschreven.

3. Stulp de persdoorn over de aandrijfas (9).

4. Schuif het gewenste gereedschap (11/12) in de

gereedschapshouder (14) (afb. 8). Bevestig de ge- reedschapshouder op de geleidedoorn (afb. 9). WAARSCHUWING: De rasp- en snijvlakken en ook de randen van de hulpstukken zijn zeer scherp! Er bestaat gevaar voor verwondingen. Ga dus voorzichtig te werk!

5. Plaats het deksel op de werkkom. Draai het deksel naar

rechts totdat het duidelijk hoorbaar inklikt (afb. 10).

6. Steek de netsteker in een correct geïnstalleerde en geaarde

contactdoos 230 V/50 Hz.

7. Schakel het apparaat in (Stand 1 of 2 enz.) of gebruik het

pulsbedrijf (PULSE) (zie tabel).

8. Hak de levensmiddelen tevoren in kleinere stukjes. Vul

vervolgens de toevoerschacht (13) met de gewenste ingre- diënten. Gebruik de stopper (17) om de levensmiddelen in de vulopening omlaag te drukken. Oefen matige druk uit op de stopper. Het apparaat mag alleen worden ingeschakeld met geplaatste stopper (17). Let op de maximale vulhoeveel- heid van de werkkom.

9. Draai de schakelaar (1) na het hakken weer terug naar „0“

en onderbreek de stroomtoevoer.

10. Draai het deksel naar links en til het van de werkkom af.

11. Verwijder de gereedschapshouder van de persdoorn.

12. Trek de persdoorn van de aandrijfas.

13. U kunt de werkkom nu verwijderen. Nu kunt u de gehakte

ingrediënten eruit nemen.

14. Reinig de gebruikte delen zoals onder „Reiniging“ beschre-

ven staat. Kies voor het gebruik een hulpstuk en een snelheid volgens onderstaande tabel: Product/ bereidingswijze max. Hoeveel- heid Hulpstuk Stand Max. arbeidsdur Zwaar deeg (bijv. gistdeeg) 600 g Kunststof mes 1 tot 2,

1 min Klein snijden, bijv. fruit, groenten, kruiden 500 g Metalen mes 1 tot 2,

1 min Snijden van komkom- mers, worteltjes 500 g Snijhulpstuk 1 tot 2 1 min Het raspen van worteltjes, rammenas, radijs, kaas 500 g Rasphulpstuk 2 tot 3 2 min Het raspen van aardap- pelen, harde kaas 500 g Rasphulpstuk 1 tot 2 2 min Vloeistoffen, shakes tot 1,5 l Mengkom 3 tot 4,

1 min Geklopt eiwit min. 3 eiwit Kunststof mes 3 of P 2 min Slagroom min. 250 ml Kunststof mes 2 tot 4 2 min Reiniging

• Trek vóór de reiniging altijd de stekker uit de contactdoos!

• Reinig de kom of de mengkom steeds zorgvuldig direct na elke bewerking. Neem de kom van het apparaat weg om ook verontreinigingen van de aandrijfas te kunnen verwijde- ren.

• Gebruik nooit scherpe voorwerpen voor de reiniging!

• Gebruik geen agressieve of schurende middelen!

• Gebruik voor de reiniging van de buitenkant alleen een vochtige doek.

• Bij producten die veel kleurstof bevatten (bijvoorbeeld wortelen, bieten) kunnen kunststofdelen kleur aannemen. Deze reinigt u met spijsolie.

• Afneembare delen die met levensmiddelen in contact zijn gekomen (Gereedschap en kommen) kunt u gewoon afwassen. OPMERKING: Bewaar de gereedschappen in de werkkom om letsel te voor- komen. Steek eerst het metalen mes, dan het kunststofmes en daarna de gereedschapshouder op de geleidedoorn. 05-KM 345 CB 13 14.11.2006, 9:26:57 Uhr14 NEDERLANDS NEDERLANDS Verhelpen van storingen

• Apparaat functioneert niet. Maatregel: Controleer de netaansluiting. Controleer de positie van de draaischakelaar. Verdere mogelijke oorzaken: Uw apparaat is uitgerust met een veiligheidsschakelaar. Deze voorkomt het abusievelijk starten van de motor. Maatregel: Controleer de correcte montage van de mengkom, het veiligheidsdeksel, de werkkom en het deksel. Technische gegevens Model:..........................................................................KM 345 CB Spanningstoevoer: .............................................220-240 V, 50 Hz Opgenomen vermogen:

max. :..............................................................................550 W Beschermingsklasse:.................................................................. ΙΙ Korte bedrijfstijd:...................................................................2 min. Dit apparaat is gekeurd conform de op dit moment van toepas- sing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconst- rueerd volgens de nieuwste veiligheidstechnische voorschriften. Technische wijzigingen voorbehouden! Garantie Voor het door ons geleverde apparaat verlenen wij een garantie van 24 maanden vanaf koopdatum (kassabon). Eventuele gebreken aan het apparaat of aan het toebehoren die zijn ontstaan door productie- of materiaalfouten verhelpen wij binnen deze periode kosteloos door middel van reparatie of, naar ons oordeel, door vervanging. Eventuele garantiegevallen verlengen noch de geldigheidsduur van de garantie, noch begint daardoor een nieuwe garantieperiode! Het koopbewijs geldt als garantiebewijs. Zonder dit bewijs kan geen kosteloze reparatie of vervanging plaatsvinden. Geef in garantiegevallen het complete apparaat in de originele verpakking samen met de kassabon af bij uw handelaar. Niet defecten aan de hulpstukken of aan de slijtende onder- delen, maar ook reiniging, onderhoud of de vervanging van slijtende delen vallen niet onder de garantie en geschieden altijd tegen berekening! Bij ingrepen door derden komt de garantieverlening te vervallen. Na de garantieperiode Na afl oop van de garantieperiode kunnen reparaties tegen bere- kening worden uitgevoerd door de betreffende vakhandelaar of de technische dienst. Betekenis van het symbool “Vuilnisemmer” Bescherm ons milieu, elektrische apparaten horen niet in het huisafval. Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen inwerken. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie. 05-KM 345 CB 14 14.11.2006, 9:26:59 UhrNEDERLANDS
