NÁVOD K OBSLUZE KM 345 CB BOMANN

Přehled ovládacích prvků....Strana 3

Návod k použití....Strana 51

Technické údaje ......Strana 55

Záruka Strana 55

PORTUGUÊS

Índice

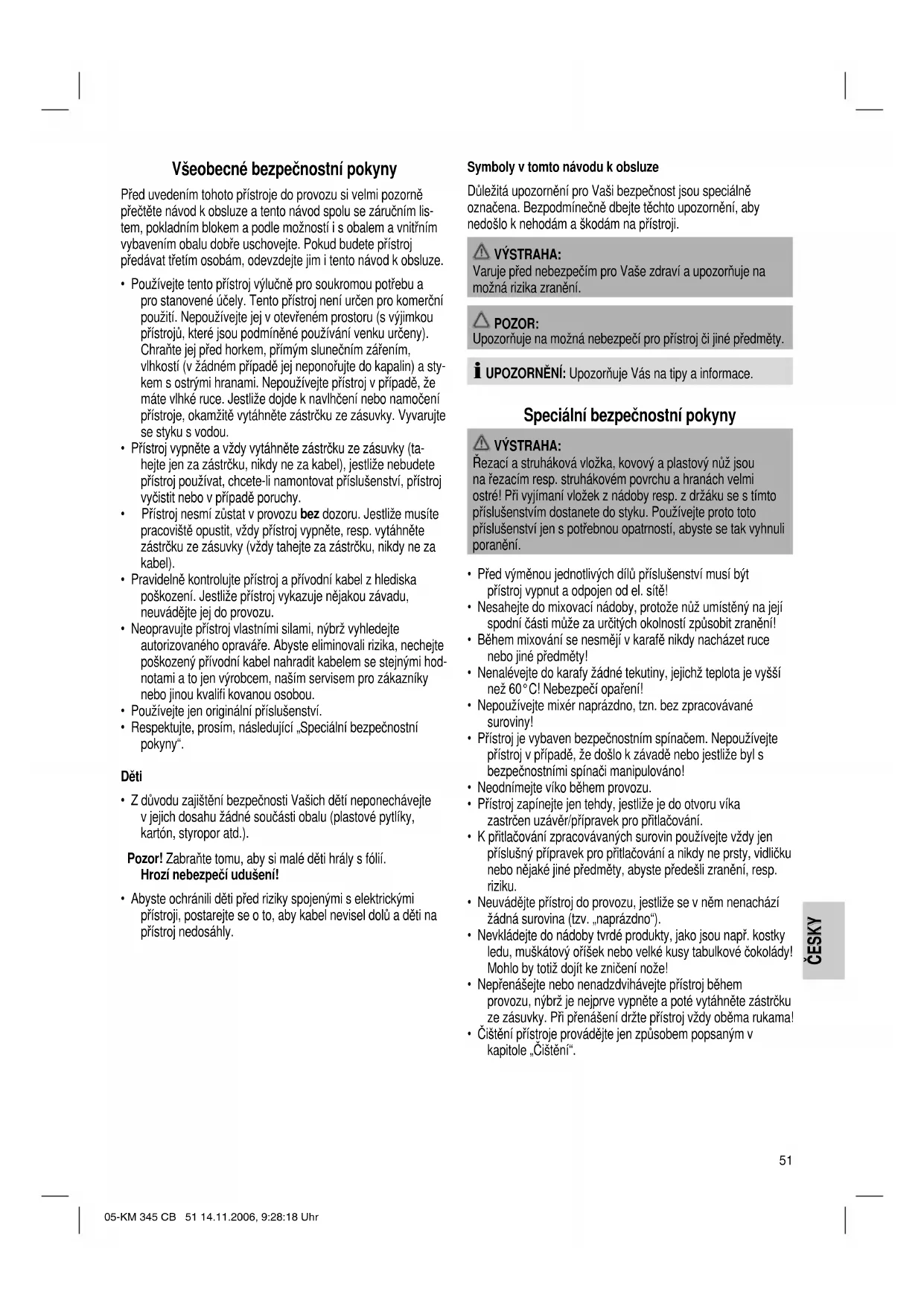

Všeobecné bezpečnostní pokyny

Před uvedením tohoto přístroje do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem, pokladním blokem a podle možností i s obalem a vnitřním vybavením obalu dobře uschovejte. Pokud budete přístroj předávat třetím osobám, odevzdejte jim i tento návod k obsluze.

• Používejte tento přístroj výlučně pro soukromou potřebu a pro stanovené účely. Tento přístroj není určen pro komerční použití. Nepoužívejte jej v otevřeném prostoru (s výjimkou přístrojů, které jsou podmíněné používání venku určeny). Chraňte jej před horkem, přímým slunečním zářením, vlhkostí (v žádném případě jej neponořujte do kapalin) a stykem s ostrými hranami. Nepoužívejte přístroj v případě, že máte vlhké ruce. Jestliže dojde k navlhčení nebo namočení přístroje, okamžitě vytáhněte zástrčku ze zásuvky. Vyvarujte se styku s vodou.
• Přístroj vypněte a vždy vytáhněte zástrčku ze zásuvky (tahejte jen za zástrčku, nikdy ne za kabel), jestliže nebudete přístroj používat, chcete-li namontovat příslušenství, přístroj vyčistit nebo v případě poruchy.
• Přístroj nesmí zůstat v provozu bez dozoru. Jestliže musíte pracoviště opustit, vždy přístroj vypněte, resp. vytáhněte zástrčku ze zásuvky (vždy tahejte za zástrčku, nikdy ne za kabel).
• Pravidelně kontrolujte přístroj a přívodní kabel z hlediska poškození. Jestliže přístroj vykazuje nějakou závadu, neuvádějte jej do provozu.
• Neopravujte přístroj vlastními silami, nýbrž vyhledejte autorizovaného opraváře. Abyste eliminovali rizika, nechejte poškozený přívodní kabel nahradit kabelem se stejnými hodnotami a to jen výrobcem, naším servisem pro zákazníky nebo jinou kvalifi kovanou osobou.
• Používejte jen originální příslušenství.
• Respektujte, prosím, následující „Speciální bezpečnostní pokyny“.

Děti

- Z důvodu zajištění bezpečnosti Vašich dětí neponechávejte v jejich dosahu žádné součásti obalu (plastové pytlíky, kartón, styropor atd.).

Pozor! Zabraňte tomu, aby si malé děti hrály s fólií. Hrozí nebezpečí udušení!

- Abyste ochránili děti před riziky spojenými s elektrickými přístroji, postarejte se o to, aby kabel nevisel dolů a děti na přístroj nedosáhly.

Symboly v tomto návodu k obsluze

Důležitá upozornění pro Vaši bezpečnost jsou speciálně označena. Bezpodmínečně dbejte těchto upozornění, aby nedošlo k nehodám a škodám na přístroji.

VÝSTRAHA:

Varuje před nebezpečím pro Vaše zdraví a upozorňuje na možná rizika zranění.

POZOR:

Upozorňuje na možná nebezpečí pro přístroj či jiné předměty.

UPOZORNĚNÍ: Upozorňuje Vás na tipy a informace.

Speciální bezpečnostní pokyny

VÝSTRAHA:

Řezací a struháková vložka, kovový a plastový nůž jsou na řezacím resp. struhákovém povrchu a hranách velmi ostré! Při vyjímaní vložek z nádoby resp. z držáku se s tímto příslušenstvím dostanete do styku. Používejte proto toto příslušenství jen s potřebnou opatrností, abyste se tak vyhnuli poranění.

• Před výměnou jednotlivých dílů příslušenství musí být přístroj vypnut a odpojen od el. sítě!
• Nesahejte do mixovací nádoby, protože nůž umístěný na její spodní části může za určitých okolností způsobit zranění!
• Během mixování se nesmějí v karafě nikdy nacházet ruce nebo jiné předměty!
• Nenalévejte do karafy žádné tekutiny, jejichž teplota je vyšší než 60°C! Nebezpečí opaření!
• Nepoužívejte mixér naprázdno, tzn. bez zpracovávané suroviny!

- Přístroj je vybaven bezpečnostním spínačem. Nepoužívejte přístroj v případě, že došlo k závadě nebo jestliže byl s bezpečnostními spínači manipulováno!

- Neodnímejte víko během provozu.

- Přístroj zapínejte jen tehdy, jestliže je do otvoru víka zastrčen uzávěr/přípravek pro přitlačování.

- K přitlačování zpracovávaných surovin používejte vždy jen příslušný přípravek pro přitlačování a nikdy ne prsty, vidličku nebo nějaké jiné předměty, abyste předešli zranění, resp. riziku.

- Neuvádějte přístroj do provozu, jestliže se v něm nenachází žádná surovina (tzv. „naprázdno“).

- Nevkládejte do nádoby tvrdé produkty, jako jsou např. kostky ledu, muškátový oříšek nebo velké kusy tabulkové čokolády! Mohlo by totiž dojít ke zničení nože!

- Nepřenášejte nebo nenadzdvihávejte přístroj během provozu, nýbrž je nejprve vypněte a poté vytáhněte zástrčku ze zásuvky. Při přenášení držte přístroj vždy oběma rukama!

- Čištění přístroje provádějte jen způsobem popsaným v kapitole „Čištění“.

Přehled ovládacích prvků

	1	Spínač
2	Kuchyňský robot, základní část
	3	Mixovací	nád
4	Víko mixovací nádoby s plnícím otvorem
5	Uzávěr plnícího otvoru
6	Hnací hřídel pro mixovací nádobu
7	Bezpečnostní kryt pohonu mixéru
8	Víko pracovní mísy
9	Hnací hřídel pracovní mísy
	10	Pracovní	mísa
	11	Strouhací	kotouč
	12	Krájecí	šachta
	13	Plnící
14	Držák jednotlivých dílů
	15	Kovový	nůž
	16	Plastový	nůž
	17	Přitlačovací	díl
	18	Roztěrka
	19	Navíjení	kabelu
20	Tlačítko PULSE – impulzní provoz
	21	Vodící	trn
	22	Gumové	nožičky

Vybalení přístroje

• Z krabice vyjměte přístroj a všechny příslušné díly příslušenství.
• Obal hned nelikvidujte, nýbrž jej uchovejte i s vnitřními součástmi obalu po celou dobu trvání záruky. Při předávání výrobku odevzdejte prosím také tento návod k použití.
• Přístroj postavte na hladkou, rovnou a stabilní pracovní plochu.
• Nezastrkávejte zástrčku přívodního kabelu přístroje do zásuvky, aniž byste instovali všechny potřebné díly příslušenství.
  • Pro odstranění eventuálních nečistot, pocházejících z výroby, umyjte mixovací nádobu, pracovní mísu, různá víka a jiné díly příslušnství před prvním použitím v běžné mycí lázni.

VÝSTRAHA:

Některé díly jsou velmi ostré! Mohou eventuálně způsobit zranění!

• Tyto díly čistěte jednotlivě a se zvláštní opatrností!
• Po umytí všechny díly dobře osušte.

Instalace a použití

Ujistěte se, že spínač (1) je v poloze „0“ a že zástrčka není během výměny příslušenství zastrčena v zásuvce. Teprve poté můžete instalovat a použít jednotlivé díly příslušenství tak, jak je popsáno v dalším textu.

Bezpečnostní víko (7) musí být namontováno na hnací hřídel pohonu mixéru (6), aby nedošlo k poranění, když pracovní mísy uvedete do provozu.

Provoz bez bezpečnostního víka není možný!

- Krátkodobý provoz: Přístroj je určen pro krátkodobý provoz (KB) trvající maximálně 2 minuty. Poté ho prosím vypněte.

Impulzní provoz:

Impulzní provoz dosáhnete tím, že krátce stisknete tlačítko a poté ho opět uvolníte. Při tomto provozním režimu používejte přístroj maximálně 2 minuty. Před opětovným použitím ho nechte 2 minuty vychladnout!

Obsluha

Nasazení mixovací nádoby a víka

Všechny díly před prvním použitím dobře očistěte (viz odst. „Čištění“).

1. Mixovací nádobu (3) nasadte na základnu přístroje tak, aby značka „▼“ na spodním okraji nádoby ukazovala na šipku „▲“ základny přístroje. Otočte mixovací nádobu ve směru hodinových ručiček, dokud se nad sebou obě značky nebudou nacházet.
2. Šipka „▼“ na okraji víka (4) ukazuje na pravou značku „▲“ na mixovací nádobě.
3. Otočte víko ve směru šipky „←“. Značka „▼“ na víku nyní ukazuje na levou značku „▲“ mixovací nádoby. Zařízení na spodním okraji víka a na horním okraji nádoby do sebe musí zapadat (obr. 2).

Nasazení pracovní mísy a víka

Všechny díly před prvním použitím dobře očistěte (viz odst. „Čištění“).

1. Pracovní mísu (10) nasad'te na základní část přístroje tak, aby se levá značka „▼“ na míse kryla se spodním značením „▲“ na základně. Poté pracovní mísou otočte ve směru pohybu hodinových ručiček tak, až slyšitelně zaklapne (obr. 3 + 4).
2. Sklopte vodící čep (21) přes hnací hřídel (obr. 5) a zvolte příslušné nástroje (viz oddíl „Provoz s pracovní mísou“).
3. Víko (8) nasad'te tak, aby se šipka „▼“ na víku shodovala s pravou značkou „▲“ na pracovní míse. Kovový hrot vodícího trnu (21) musí zapadnout do jeho uložení ve víku. Poté víko otočte ve směru šipky „←“, dokud na zarážce slyšitelně nezaklapne. Chcete-li víko odejmout, otočte jím proti směru otáčení hodinových ručiček.

Nasadte kryt pro pohon mixéru (7) na hnací hřídel mixovací nádoby (6) tak, aby značka „O“ na krytu ukazovala na šipku „▲“ základny přístroje. Otočte kryt pro pohon mixéru ve směru hodinových ručiček až na doraz.

Zdvojený bezpečnostní systém

Motor je možné zapnout pouze tehdy, když se pracovní mísa s víkem řádně zablokuje a když je namontován kryt pro pohon mixéru (7). Mixér můžete používat teprve tehdy, když bude pracovní mísa řádně nasazena. Víko z pracovní mísy či z mixovací nádoby sejměte prosím teprve tehdy, až bude přístroj vypnutý.

POZOR:

Nepoužívejte současně mixér a pracovní mísu.

Sítový kabel

Odmotejte potřebnou délku síťového kabelu ze základového dílce.

Uvedení do provozu

Mixování

1. Pracovní mísa (10) musí být namontována tak, jak je popsáno v oddíle „Nasazení pracovní mísy“ (bez nástrojů).
2. Mixovanou surovinu před mixováním nakrájejte na menší kousky.
3. Naplňte mixovací nádobu (3) surovinou určenou k mixování (min. 0,2 l - max. 1,5 l). Nikdy nevkládejte do mixovací nádoby horkou surovinu nebo tvrdé přísady jako jsou brambory, led, kávová zrna, ořechy apod. Nepřeplňujte! Nepřekračujte maximální množství uvedené na mixovací nádobě!

POZOR: BEZPEČNOSTNÍ VYPÍNAČ!

Přístroj funguje pouze tehdy, když je nasazena i pracovní mísa (10) spolu s víkem.

1. Nasadte víko (4) a pevně ho utáhněte.
2. Pomocí uzávěru (5) uzavřete víko, přitom dbejte na drážky. Pevně utáhněte uzávěr.
3. Nasad'te mixovací nádobu (3) tak, jak je popsáno v bodě „Nasazení mixovací nádoby“.
4. V případě potřeby doplnění mixované suroviny můžete uzávěr, resp. víko odejmout. Předtím ale přístroj vypněte. Sejměte víko (4) mixovací nádoby a vložte nyní požadované suroviny.

VÝSTRAHA:

Nesahejte do vnitřku mixovací nádoby, abyste se případně nezranili o čepelku.

1. Nasad'te opět víko na mixovací nádobu. Mixovací nádobu neuvádějte do provozu bez náplně nebo bez víka. Ujistěte se, že spínač funkci je v poloze „0 (VYPNUTO)“.
2. Zástrčku zastrčte do předpisově instalované zásuvky 230 V, 50 Hz.
3. Zapněte přístroj (Stupeň 1 nebo 2 atd.) nebo použijte pulzní provoz (PULSE).
4. Mixovací nádoba musí být během procesu mixování pevně přidržována.
5. Pro rovnoměrné mixování (plynulý provoz):

Při provozu na stupně 1 až 4 spínač vždy zaskočí do odpovídající polohy.

Stupeň 1 = nízké otáčky

Pro vypnutí uvedte spínač do polohy „0“.

Pro impulzní provoz (mixování v krátkých intervalech) spínač uved'te do pozice „0“. Přístroj je ted' vypnut. Stiskněte tlačítko PULSE (20). Podržte tlačítko stlačené v této poloze po dobu požadovaného intervalu. Při uvolnění se tlačítko automaticky vrátí do polohy Vypnuto.

1. Chcete-li mixovací nádobu odejmout, otočte jí proti směru otáčení hodinových ručiček.
2. Použité díly vyčistěte tak, jak je popsáno v kapitole „Čištění“.

Provoz s pracovní mísou

• Kryt pohonu mixéru (7) musí být namontován, jak je popsáno výše.
• Namontujte pracovní mísu tak, jak je popsáno v bodě „Nasazení pracovní mísy“.
• Sklopte vodící čep přes hnací hřídel (obr. 5). Kovový hrot musí směřovat nahoru.
• Nikdy nepoužívejte více dílů najednou!

Hnětení těsta a míchání

1. K přípravě těstovin použijte plastový nůž (16) a připevněte ho na vodící čep. Stiskněte nůž až zcela dolů (obr. 6).
2. Vložte nyní Vaši surovinu. Dávejte pozor na značení na pracovní míse a nevkládejte větší množství, než které je vyznačeno (min 0,2 l - max. 0,8 l).
3. Položte na pracovní mísu víko. Pevně ho utáhněte, dokud slyšitelně nezaklapne (obr. 7).
4. Uzavřete otvor víka pomocí přípravku pro přitlačování (17).
5. Zastrčte zástrčku do předpisově instalované zásuvky s ochranným kolíkem 230 V / 50 Hz. Přístroj zapněte nastavením spínače (1) na rychlost 1 až 3 (viz tabulka).

Při provozu na stupně 1 až 4 spínač vždy zaskočí do odpovídající polohy.

Stupeň 1 = nízké otáčky

Pro vypnutí uvedte spínač do polohy „0“.

Pro impulzní provoz (Provoz v krátkých intervalech) spínač uved'te do pozice „0“. Přístroj je ted' vypnut. Stiskněte tlačítko PULSE (20). Podržte tlačítko stlačené v této poloze po dobu požadovaného intervalu. Při uvolnění se tlačítko automaticky vrátí do polohy Vypnuto.

Stímto přístrojem je možné ve velmi krátkém čase:

• Uhníst až 600 g těžkého těsta (chlebové nebo křehké těsto),
• utřít až 800 g těsta na vafl e,
• utřít až 800 g lehkého těsta (např. piškotové těsto).

i UPOZORNĚNÍ:

Při hnětení těsta nepřekračujte dobu krátkého provozu uvedenou v tabulce!

1. Po skončení hnětení/míchání otočte spínač (1) opět zpátky do polohy "0", jakmile se vytvořilo těstová hmota, resp. těstová koule. Vytáhněte zástrčku ze zásuvky.
2. Otočte víkem doleva a sejměte jej z pracovní mísy.
3. Vyjměte prosím nůž z vodícího čepu.
4. Uvolněte a vyjměte pracovní mísu a vodící čep. Hotové těsto můžete uvolnit pomocí stěrky (18) a vyjmout jej z mísy.
5. Použité díly vyčistěte tak, jak je popsáno v kapitole „Čištění“.

Sekání pomocí kovového nože

VÝSTRAHA:

Kovový nůž (15) je velmi ostrý! Nebezpečí zranění!

1. Bezpečnostní kryt (7) musí být namontován na hnací hřídeli pro pohon mixéru (6).
2. Namontujte pracovní mísu tak, tak jak je popsáno.
3. Vložte kovový nůž (15) přímo nad vodící čep. Stiskněte nůž až zcela dolů (obr. 6).
4. Nejdříve potraviny nakrájejte na malé kousky. Vložte nyní Vaši surovinu. Dávejte pozor na značení na pracovní mise a nevkládejte větší množství, než které je vyznačeno.
5. Položte na pracovní mísu víko. Otočte jím doprava, až slyšitelně zaklapne.
6. Uzavřete plnící šachtu (13) pomocí přípravku pro přitlačování (17).
7. Přístroj zapněte nastavením spínače (1) na rychlost 1 až 4. Lepšího výsledku dosáhnete tím, že použijete impulzní provoz.
8. Po skončení sekacího procesu otočte spínačem (1) opět zpět do polohy „0“ a vytáhněte zástrčku ze zásuvky.
9. Otočte víkem doleva a sejměte jej z pracovní mísy.
10. Vyjměte prosím nůž z vodícího čepu.
11. Uvolněte a vyjměte pracovní mísu a vodící čep. Můžete vyjmout hotový obsah.
12. Použité díly vyčistěte tak, jak je popsáno v kapitole „Čištění“.

Krouhání a strouhání

1. Bezpečnostní kryt (7) musí být namontován na hnací hřídeli pro pohon mixéru (6).
2. Namontujte pracovní mísu tak, tak jak je popsáno.
3. Sklopte vodící čep přes hnací hřídel (9).
4. Vložte požadovaný nástroj (11/12) do držáku nástrojů (14) (obr. 8). Upevněte držák nástrojů na vodícím čepu (obr. 9).

VÝSTRAHA:

Třecí a strouhací plochy a také hrany nástavců jsou velmi ostré! Nebezpečí zranění! Používejte je s patřičnou opatrností!

1. Položte na pracovní mísu víko. Otočte jím doprava, až slyšitelně zaklapne (obr. 10).
2. Zastrčte zástrčku přívodního kabelu do předpisově instalované zásuvky s ochranným kolíkem 230 V / 50 Hz.
3. Zapněte přístroj (Stupeň 1 nebo 2 atd.) nebo použijte pulzní provoz (PULSE) (viz tabulka).
4. Nejdříve potraviny nakrájejte na malé kousky. Vložte nyní do plnící šachty (13) Vaše suroviny. K přitlačování zpracovávané suroviny do plnícího otvoru (13) používejte přitlačovací díl (17). Na tento díl je nutno vyvinout jen mírnou sílu. Přístroj smí být provozován jen s nasazeným přitlačovacím dílem (17). Prosím, mějte na paměti maximální plnící množství pracovní mísy.
5. Po skončení krouhání / strouhání otočte spínačem (1) opět zpět do polohy „0“ a vytáhněte zástrčku ze zásuvky.

6. Otočte víkem doleva a sejměte jej z pracovní mísy.

7. Sejměte prosím držák nástrojů z vodícího čepu.

8. Stáhněte vodící trn z hnací hřídele.
9. Pracovní mísu je nyní možno odejmout. Můžete vyjmout hotový obsah.
10. Použité díly vyčistěte tak, jak je popsáno v kapitole „Čištění“.

Pro požadovaný účel si zvolte nástavec a rychlost podle následující tabulky:

Produkt/způsob příoravy	max. množství	nástavec stupeň		max. doba provozu
Těžké těsto (např. kynuté těsto)	600 g Plastový nůž		1 až 2, P	2 min
Třené těsto 800 g Plastový nůž			2 až 3, P	2 min
Píškotové nebo vafi ové těsto	800 g Plastový nůž		2 až 3, P	1 min
Rozsekání, např. ovoce, zelenina, bylinky	500 g Kovový nůž		1 až 2, P	1 min
Krájení okurek, karotky 500 g Krájecí kotouč 1 až 2 1 min
Strouhání mrkve, ředkviček, syra	500 g Strouhací kotouč 2 až 3		2 min
Strouhání brambor, tvrdého syra	500 g Strouhací kotouč 1 až 2		2 min
Tekutiny, koktejly až 1,5 l	Mixovací nádoba		3 až 4, P	1 min
Snih z bilkú	min. 3 bilkú	Plastový nůž	3 nebo P	2 min
Smetana	min. 250 ml	Plastový nůž	2 až 4	2 min

Čištění

• Pred každým čištěním vytáhněte zástrčku ze zásuvky!
• Pracovní mísu, resp. mixovací nádobu důkladně vyčistěte po každém pracovním procesu. K tomuto účelu odejměte pracovní mísu, aby bylo možno odstranit zbytky z hnací hřídele.
  • Nepoužívejte k čištění žádné ostré předměty!
  • Nepoužívejte žádné ostré nebo drsné čistící prostředky!
• K čištění vnějšího povrchu základní části používejte jen vlhký hadřík.
• Při zpracovávání surovin bohatých na barviva (např. karotka) může dojít k zabarvení plastových dílů: Vyčistíte je pomocí stolního oleje.
• Odnímatelné díly, které příšly do styku s potravinami (Nástroj a nádoby) můžete umýt v běžné mycí lázni.

i UPOZORNĚNÍ:

Aby nedošlo k poranění, uschovejte nástroje do pracovní mísy. Nejdříve nasadťe kovový nůž, plastový nůž a poté držák nástrojů na vodící čep.

Odstranění poruch

- Přístroj není funkční.

Náprava:

Zkontrolujte síťovou přípojku.

Zkontrolujte polohu otočného spínače.

Další možné příčiny:

Váš přístroj je opatřen bezpečnostním spínačem.

Zabraňuje samovolnému spuštění motoru.

Náprava:

Zkontrolujte, zda jsou mixovací nádoba, bezpečnostní víko, pracovní mísa a víko řádně nasazeny.

Technické údaje

Model: KM 345 CB

Pokrytí napětí:......220-240 V, 50 Hz

Příkon:

P_nom. 500 W

P_max. 550 W

Třída ochrany: II

Doba krátkého provozu:......2 Min.

Tento přístroj byl testován podle všech příslušných, v současné době platných směrnic CE, jako je např. elektromagnetická kompatibilita a direktiva o nízkonapěťové bezpečnosti, a byl zkonstruován podle nejnovějších bezpečnostně-technických předpisů.

Vyhrazujeme si technické změny!

Záruka

Na námi prodaný přístroj poskytujeme záruku v trvání 24 měsíců od data prodeje (pokladní doklad).

Během záruční lhůty odstraníme bezplatně všechny vady přístroje nebo příslušenství, které vzniknou v důsledku vad materiálu nebo výrobních vad, a to opravou nebo, podle našeho uvážení, formou výměny. Záruční plnění nemají za následek ani prodloužení záruční doby ani tím nevzniká nárok na novou záruku!

Jako záruční doklad slouží doklad o koupi. Bez tohoto dokladu nelze uskutečnit bezplatnou výměnu nebo bezplatnou opravu.

V případě uplatnění záruky předejte, prosím, kompletní přístroj v originálním obalu spolu s pokladním dokladem Vašemu obchodníkovi.

Jak na vady na spotřebním příslušenství, resp. dílech podléhajících rychlému opotřebení, tak i na čištění, údržbu nebo výměnu dílů podléhajících rychlému opotřebení se záruka nevztahuje a je proto nutno je uhradit!

Záruka zaniká v případě, že dojde k zásahu neautorizovanou osobou.

Po uplynutí záruky

Po uplynutí záruční doby je možno za úplatu provést opravy v příslušném odborném obchodě nebo opravně.

Význam symbolu „Popelnice“

Chraňte naše životní prostředí, elektropřístroje nepatří do domovního odpadu.

Pro likvidaci elektropřístrojů použijte určených sběrných míst a odevzdejte zde elektropřístroje, jestliže už nebudete používat.

Pomůžete tak předejít možným negativním dopadům na životní prostředí a lidské zdraví, ke kterým by mohlo dojít v důsledku nesprávné likvidace.

Přispějete tím ke zhodnocení, recyklaci a dalším formám zhodnocení starých elektronických a elektrických přístrojů.

Informace o tom, kde lze tyto prístroje odevzdat k likvidaci, obdržíte prostřednictvím územně správních celků nebo obecního úřadu.
