РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KM 345 CB BOMANN

Руководство по эксплуатации/Гарантия

Küchenmaschine

Keukenmachine • Robot ménager

Обзор деталей прибора...... стр. 3

Руководство по эксплуатации...... стр. 61

Технические данные.... стр. 65

Гарантия.... стр. 65

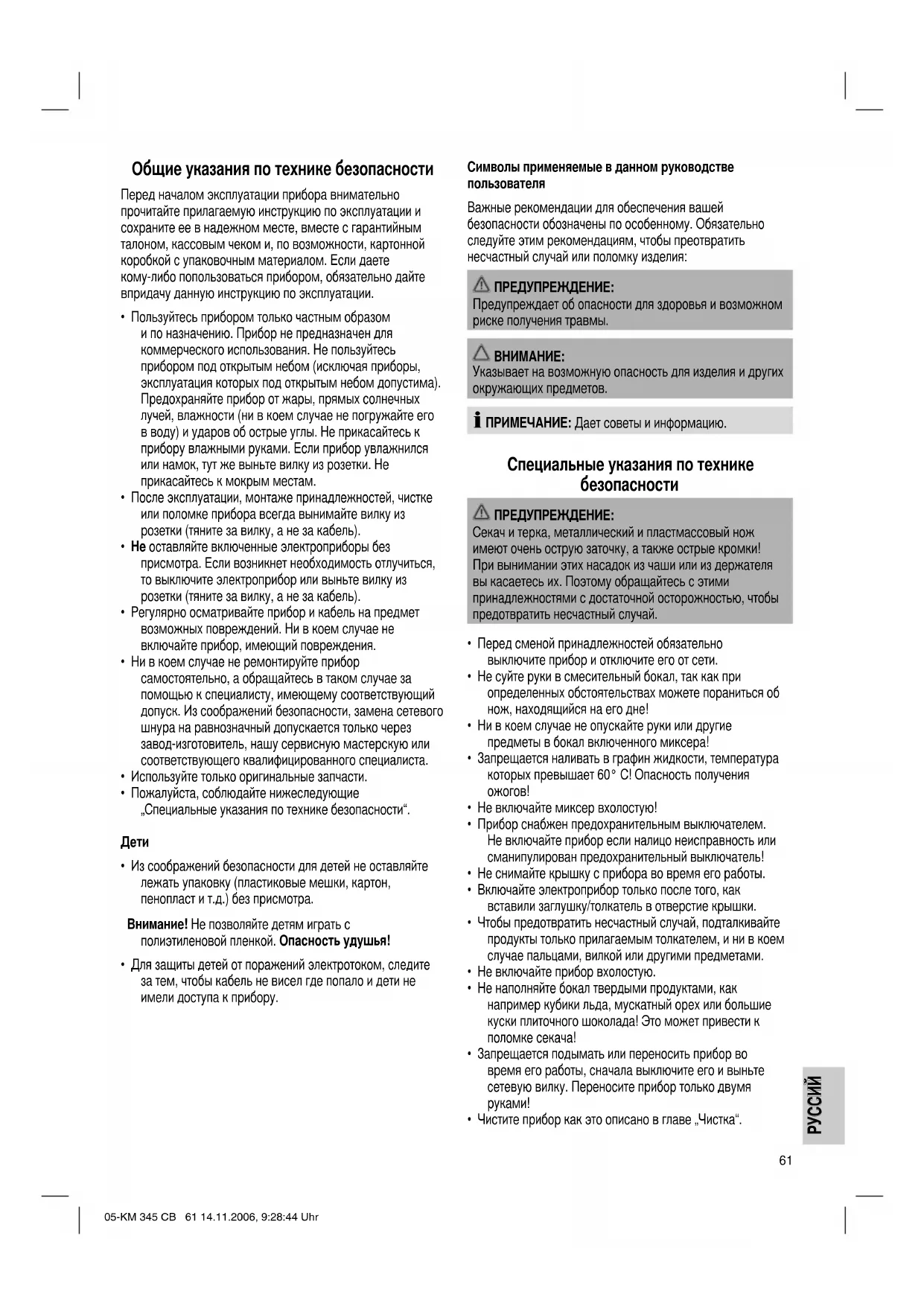

Общие указания по технике безопасности

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования. Не пользуйтесь прибором под открытым небом (исключая приборы, эксплуатация которых под открытым небом допустима). Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки. Не прикасайтесь к мокрым местам.
• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Не оставляйте включенные электроприборы без присмотра. Если возникнет необходимость отличиться, то выключите электроприбор или выньте вилку из розетки (тяните за вилку; а не за кабель).
• Регулярно осматривайте прибор и кабель на предмет возможных повреждений. Ни в коем случае не включайте прибор, имеющий повреждения.
• Ни в коем случае не ремонтируйте прибор самостоятельно, а обращайтесь в таком случае за помощью к специалисту, имеющему соответствующий допуск. Из соображений безопасности, замена сетевого шнура на равнозначный допускается только через завод-изготовитель, нашу сервисную мастерскую или соответствующего квалифицированного специалиста.
• Используйте только оригинальные запчасти.
• Пожалуйста, соблюдайте нижеследующие „Специальные указания по технике безопасности“.

Дети

- Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

Внимание! Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

- Для защиты детей от поражений электротоком, следите за тем, чтобы кабель не висел где попало и дети не имели доступа к прибору.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ПРИМЕЧАНИЕ: Дает советы и информацию.

Специальные указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ:

Секач и терка, металлический и пластмассовый нож имеют очень острую заточку, а также острые кромки! При вынимании этих насадок из чаши или из держателя вы касаетесь их. Поэтому обращайтесь с этими принадлежностями с достаточной осторожностью, чтобы предотвратить несчастный случай.

• Перед сменой принадлежностей обязательно выключите прибор и отключите его от сети.
- Не суйте руки в смесительный бокал, так как при определенных обстоятельствах можете пораниться об нож, находящийся на его дне!
- Ни в коем случае не опускайте руки или другие предметы в бокал включенного миксера!
- Запрещается наливать в графин жидкости, температура которых превышает 60° C! Опасность получения ожогов!
- Не включайте миксер вхолостую!
- Прибор снабжен предохранительным выключателем. Не включайте прибор если наличо неисправность или сманипулирован предохранительный выключатель!
- Не снимайте крышку с прибора во время его работы.
- Включайте электроприбор только после того, как вставили заглушку/толкатель в отверстие крышки.
- Чтобы предотвратить несчастный случай, подталкивайте продукты только прилагаемым толкателем, и ни в коем случае пальцами, вилкой или другими предметами.
- Не включайте прибор вхолостую.
- Не наполняйте бокал твердыми продуктами, как например кубики льда, мускатный орех или большие куски плиточного шоколада! Это может привести к поломке секача!
- Запрещается подымать или переносить прибор во время его работы, сначала выключите его и выньте сетевую вилку. Переносите прибор только двумя руками!
- Чистите прибор как это описано в главе „Чистка“.

Обзор деталей прибора

1

Включатель

2 Базовая подставка кухонного комбайна 3 Миксерный

4 Крышка миксерного бокала с отверстием для наполнения

5 Заглушка отверстия для наполнения

6 Приводная ось миксерного бокала

7

Предохранительная привода

8 Крышка рабочей чаши

9 Приводной вал рабочей чаши

10 Рабочая чаша

11 Насадка- шинковка

12 Насадка- измельчитель

13 Наполнительное отверстие

14 Зажим для насадок

15 Металлический нож

16 Пластмассовый нож

17

Толкатель

18

Шпатель

19 Место намотки сетевого шнура

20 Кнопка PULSE – импульсный режим

21

Направляющий

22

Резиновые ножки

Распаковка прибора

• Выньте из картонной коробки прибор и находящиеся в ней принадлежности.
• Упаковку не выкидывайте, а храните ее вместе с вкладышами и гарантийными документами до конца гарантийного срока. Если даете кому-либо попользоваться кухонным комбайном, то дайте эту инструкцию впридачу.
• Установите прибор на гладкую, ровную, надежную рабочую поверхность.
• Не включайте прибор в сеть до полного монтажа всех принадлежностей.
• Чтобы удалить возможные загрязнения электроприбора, попавшие в него в процессе изготовления на заводе, промойте перед первым включением миксерный бокал, рабочую чашу, крышки и прочие принадлежности в простом моющем растворе.

ПРЕДУПРЕЖДЕНИЕ:

Отдельные детали прибора очень остры! При определенных обстоятельствах может возникнуть опасность пораниться!

• Чистите детали по отдельности и одну за другой с особой осторожностью!
  • После мойки тщательно протрите все детали насухо.

Монтаж прибора и порядок работы

Перед сменой насадок обязательно убедитесь в том, что переключатель (1) находится в положении "0" и сетевая вилка вынута из розетки. Только после этого допускается монтаж деталей прибора и их эксплуатация, как это описано ниже.

62

Чтобы избежать несчастного случая, необходимо перед пользованием рабочей чаши, смонтировать предохранительную крышку (7) на приводную осьмиксерного привода (6).

Работа без этой предохранительной крышки невозможна!

• Кратковременная

работа:

крышка

миксера

Прибор предназначен только для кратковременной работы (КР), максимум 2 минут. После этого выключить.

- Импульсный режим:

Импульсный режим работы достигается кратковременным включением и выключением прибора кнопкой. В этом режиме допускается кратковременная работа до макс. 2 минут. Перед дальнейшей работой дайте прибору 2 минуты остыть!

Порядок работы

Штырь

Вставление миксерного бокала и крышки

Перед первым включением промойте все детали прибора (смотри главу „Чистка“).

1. Установите миксерный бокал (3) на базовую подставку так, чтобы метка „▼“ на нижней кромке бокала смотрела на стрелку „▲“ базовой подставки. Поверните миксерный бокал по часовой стрелке так, чтобы метки встали друг над другом.
2. Метка „▼“ на нижней кромке (4) смотрит на правую метку „▲“ миксерного бокала.
3. Теперь поверните крышку в направлении стрелки „←“. Метка „▼“ крышки смотрит на левую метку „▲“ миксерного бокала. Приспособления на нижней кромке крышки и верхней кромке сосуда должны входить друг в друга (рис. 2).

Монтаж рабочей чаши и крышки

Перед первым включением промойте все детали прибора (смотри главу „Чистка“).

1. Установите рабочую чашу (10) на подставку так, чтобы левая метка „▼“ на чаше совпадала с нижней меткой „▲“ подставки. После этого крутите рабочую чашу по часовой стрелке до тех пор, пока она слышимо не зафиксируется (рис. 3 + 4).
2. Наденьте направляющий шип (21) на приводную ось (рис. 5) и выберите необходимую насадку (см. раздел «Работа с чашей»).
3. Наденьте крышку (8) так, чтобы стрелка „▼“ на крышке совпадала с правой меткой „▲“ на рабочей чаше. Металлическое острие направляющего штыря (21) должно входить в гнездо на крышке. Теперь поверните крышку в направлении стрелки „←“, до четко слышимой фиксации. Для снятия крышки крутите ее против часовой стрелки.

Наденьте защитный кожух миксерного привода (7) на приводную ось миксерного бокала (6) так, чтобы метка „О“ на кожухе смотрела на стрелку „▲“ базовой подставки. Поверните кожух миксерного привода по часовой стрелке до упора.

Двойная система безопасности

Мотор включается только в том случае, если рабочая чаша и крышка правильно вставлены друг в друга и установлен защитный кожух миксерного привода (7). Миксер разрешается эксплуатировать только в том случае, если правильно установлена рабочая чаша. Снимайте крышку с рабочей чаши или миксерного бокала только при выключенном приборе.

ВНИМАНИЕ:

Запрещается одновременно использовать миксер и рабочую чашу.

Сетевой шнур

Отмотайте кабель на необходимую длину со дна прибора.

Подготовка к работе

Порядок работы с миксером

1. Рабочая чаша (10) должна быть вставлена, как это описано в разделе „Вставление рабочей чаши“ (без насадок).
2. Перед работой порежьте ингредиенты на маленькие кусочки.
3. Наполните миксерный бокал (3) ингредиентами (min. 0,2 l - max. 1,5 l). Ни в коем случае не наполняйте миксерный бокал горячими ингредиентами или такими добавками, как картофель, лед, бобы кофе орехи и т. д. Не переполнять! Не переступайте максимально допустимую вместимость!

ВНИМАНИЕ:

ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ!

Прибор функционирует только со вставленной рабочей чашей (10) и крышкой.

1. Вставьте крышку (4) и крепко заверните ее.
2. Заблокируйте крышку замком (5), обратите внимание на выступы. Крепко заверните замок.
3. Вставьте миксерный бокал (3), как это описано в разделе „Вставление миксерного бокала“.
4. Чтобы добавить компоненты снимите замок и крышку. Перед этим обязательно выключите миксер. Снимите крышку (4) с миксерного бокала и наполните его необходимыми компонентами.

ПРЕДУПРЕЖДЕНИЕ:

Не суйте руки в смесительный бокал, так как при определенных обстоятельствах можете пораниться об нож!

1. Накройте миксерный бокал крышкой. Никогда не включайте прибор вхолостую или без крышки. Убедитесь, что переключатель режимов работы стоит в положении "0".

2. Вставьте вилку в розетку с напряжением сети 230 в, 50 гц, установленную в соответствии с предписаниями.

3. Включите миксер (Ржим 1 или 2 и т.д.) или воспользуйтесь импульсным режимом (PULSE).
4. Миксерный бокал необходимо поддерживать во время работы.
5. Для равномерного смешивания (в непрерывном режиме):
   Во время работы в режимах 1-4 прключатель фиксирутся в выбранной позиции.

режим 1 = низкие обороты режим 4 = высокие обороты

Для выключения миксра прдвиньт прключатель в положни "0".

Для работы в импульсном режиме (смешивание с короткими интервалами) установите переключатель в положение "0". Теперь прибор выключен. Нажмит кнопку PULSE (20). Држит нажатой в соответствии с нобходимой длительностью интервала. В свободном положнии кнопка автоматически возвращатся в положни Выкл".

1. Для снятия миксерного бокала проверните его против часовой стрелки.
2. Промойте использованные детали как это описано в главе "Чистка".

Порядок работы с чашей

• Кожух миксерного привода (7) должен быть также вставлен, как это было описано выше.
• Установите рабочую чашу, как это было описано в разделе „Вставление рабочей чаши“.
• Наденьте направляющий шип на приводную ось (рис. 5). Металлическое острие должно смотреть вверх.
• Никогда не используйте несколько насадок одновременно.

Замешивание теста

1. Возьмите пластмассовый нож (16) для теста и закрепите его на направляющем шипе. Вдавите нож до самого низа (рис. 6).
2. Пересыпьте продукты в чашу. Следите за метками на рабочей чаше и не переполняйте ее (мин. 0,2 л - макс. 0,8 л).
3. Накройте рабочую чашу крышкой. Крепко закрутите его, до четко слышимой фиксации (рис. 7).
4. Закройте отверстие крышки заглушкой (17).
5. Вставьте сетевую вилку в розетку с напряжением сети 230 В, 50 Гц, установленную в соответствии с предписаниями. При помощи переключателя (1) включите прибор и установите скорость в диапазоне 1 - 3 (смотри таблицу).

Во время работы в ржимах 1-4 прключатель фиксирутся в выбранной позиции.

режим 1 = низкие обороты режим 4 = высокие обороты

Для выключения миксра прдвиньт прключатель в положни "0".

Для работы в импульсном режиме (Эксплуатация короткими интервалами) установите переключатель в положение "0". Теперь прибор выключен. Нажмит кнопку PULSE (20). Држит нажатой в соответствии с нобходимой длительностью интервала. В свободном положнии кнопка автоматически возвращатся в положни Выкл".

При помощи этого прибора имеется возможность в короткое время:

• замесить до 600 г густого теста (хлебного или сдобного песочного),
• развести 800 г теста для вафель или грепов,
• развести 800 г жидкого теста (к примеру: бисквитного).

i ПРИМЕЧАНИЕ:

Не превышайте время работы прибора, приведенное в таблице, во время замешивания теста!

1. Как только в процессе замешивания/смешивания тесто приняло форму шара переключитесь (1) в положение "0". Выньте вилку из розетки.
2. Поверните крышку влево и снимите ее с рабочей чаши.
3. Стяните нож с направляющего шипа.
4. Разблокируйте рабочую чашу, направляющий шип и снимите их. Отскребите готовое тесто от чаши при помощи шпателя (18) и выньте его из чаши.
5. Промойте использованные детали как это описано в главе "Чистка".

Работа с металлическим секачом

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Металлический нож (15) очень острый! Опасность порезаться!

1. Предохранительная крышка (7) должна быть надета на приводную ось миксера (6).
2. Установите рабочую чашу, как это было описано выше.
3. Наденьте металлический нож (15) напрямую на направляющий шип. Вдавите его до самого низа (рис. 6).
4. Предварительно порежьте продукты на маленькие кусочки. Пересыпьте продукты в чашу. Следите за метками на рабочей чаше и не переполняйте ее.
5. Накройте рабочую чашу крышкой. Поверните ее вправо, до четно слышимой фиксации.
6. Закройте наполнительный патрубок (13) заглушкой (17).
7. Установите переключатель (1) в положение 1 или 4. Наилучший результат достигается если применять импульсный режим.
8. По окончании работы установите переключатель (1) обратно в положение "0" и выньте вилку из розетки.
9. Поверните крышку влево и снимите ее с рабочей чаши.
10. Стяните нож с направляющего шипа.

11. Разблокируйте рабочую чашу, направляющий шип и снимите их. Готовое содержимое можно переложить в подходящую посуду.

12. Промойте использованные детали как это описано в главе "Чистка".

Резание и шинкование

1. Предохранительная крышка (7) должна быть надета на приводную ось миксера (6).
2. Установите рабочую чашу, как это было описано выше.
3. Наденьте направляющий шип на приводную ось (9).
4. Наденьте необходимую насадку (11/12) на держатель (14) (рис.8). Закрепите насадку на направляющем шипе (рис. 9).

ПРЕДУПРЕЖДЕНИЕ:

Рабочие поверхности терки и шинковки, а также кромки всех насадок очень остры! Опасность пораниться! Обращайтесь с этими насадками достаточно осторожно!

1. Накройте рабочую чашу крышкой. Поверните ее вправо, до четно слышимой фиксации (рис. 10).
2. Вставьте сетевую вилку в розетку с напряжением сети 230 в, 50 гц, установленную в соответствии с предписаниями.
3. Включите миксер (Ржим 1 или 2 и т.д.) или воспользуйтесь импульсным режимом (PULSE) (смотри таблицу).
4. Предварительно порежьте продукты на маленькие кусочки. Заполните наполнительный патрубок (13) компонентами. Для подачи продуктов в наполнительное отверстие (13) пользуйтесь толкателем (17). Давите на толкатель со средней силой. Прибор разрешается включть только со вставленным толкателем (17). Пожалуйста следите за максимальной вместимостью рабочей чаши.
5. По окончании процесса резания/шинкования установите переключатель (1) обратно в положение "0" и выньте вилку из розетки.
6. Поверните крышку влево и снимите ее с рабочей чаши.
7. Снимите держатель с направляющего шипа.
8. Стяните направляющий шип с приводной оси.
9. Снимите рабочую чашу. Готовое содержимое можно переложить в подходящую посуду.
10. Промойте использованные детали как это описано в главе "Чистка".

В зависимости от потребности выберите подходящую насадку и скорость ее вращения из нижеследующей таблицы:

Продукт/Метод приготовления	Макс. количество	Насадка	Положение	Макс. время переключателя работы
Густое тесто (к примеру: хлебное)	600 г	Пластмассовый нож	1 до 2, Р	2 мин
Тесто (не густое) 800 г		Пластмассовый нож	2 до 3, Р	2 мин
Бисквитное или вафельное тесто	800 г	Пластмассовый нож	2 до 3, Р	1 мин
Измельчение, к примеру: фруктов, овощей, зелени	500 г	Металлический нож	1 до 2, Р	1 мин
Продукт/Метод приготовления	Макс. количество	Насадка	Положение	Макс. время перенлючателя работы
Порезать огурцы, морковь	500 г	Насадка-измельчитель	1 до 2 1 мин
Пошинковать морковь, редьку, сыр	500 г	Насадка-шинковка	2 до 3 2 мин
Потереть картофель, твердый сыр	500 г	Насадка-шинковка	1 до 2 2 мин
Жидкости, коктейли	до 1.5литров	Миксерный бокал	3 до 4, Р	1 мин
Взбитый белок	минимум 3 eiwit	Пластмассовый нож	3 или Р 2	мин
Сливки	минимум 250 ml	Пластмассовый нож	2 до 4 2	мин

Чистка

• Перед каждой чисткой вынимайте вилку прибора из розетки!
- Непосредственно после окончания работы тщательно промойте рабочую чашу и миксерный бокал. Рабочую чашу необходимо снять, чтобы удалить остатки продуктов с приводной оси.
- Не используйте для чистки острые предметы!
- Никогда не используйте сильные или абразивные моющие средства!
- Для протирания прибора снаружи используйте влажное полотенце.
- Продукты, содержащие красящие вещества (например морковь), могут окрасить пластмассовые детали прибора. Поэтому протирайте их предварительно пищевым жиром или маслом.
- Съемные детали, которые имели контакт с продуктами (Насадки и сосуды), промойте в моющем растворе.

i ПРИМЕЧАНИЕ:

Держите насадки в рабочей чаше, чтобы предотвратить ранения ими. Сначала наденьте на направляющий щип металлический нож, затем пластмассовый и только потом держатель.

Устранение неисправностей

- Прибор не функционирует.

Помощь:

Проверьте подключение к электросети. Проконтролируйте положение переключателя.

Другие возможные причины: Прибор оснащен предохранительным выключателем. Он предотвращает непреднамеренное включение мотора.

Помощь:

Проконтролируйте правильную посадку миксерного бокала, предохранительной крышки, рабочей чаши и крышки.

Технические данные

Модель: KM 345 СВ

Электропитание:......220-240 В, 50 Гц

Потребляемая мощность:

Pnom.	500 ВATT
Pmax.	550 ВATT

Класс защиты:......II

Интервальный режим работы:......2 мин.

Это изделие прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

Мы оставляем за собой право на технические изменения!

Гарантийное обязательство

Гарантийный срок на территории Российской Федерации устанавливается полномочными представителями.

Кассовый чек является гарантийным талоном. Без него невозможен бесплатный ремонт или замена изделия.

В случае возникновжния притензий по гарантии, предъявите изделие в полнойкомплектации, с оригинальной упаковкой и кассовым чеком торговой точке, продавшей это изделие.

Дефекты изнашиваемых принадлежностей или трущихся деталей, а также чистка, техобслуживание или замена трущихся деталей не попадают под гарантию, и поэтому проводятся за отдельную оплату!

Гарантия теряется при вскрытии изделия посторонними лицами.

После гарантии

После окончания срока гарантии, ремонт изделий производится за оплату, соответствующими мастерскими или пунктами сервисного обслуживания.

BOMANN®

C. Bomann GmbH Heinrich-Horten-Str. 17 · 47906 Kempen Tel.: [phone] · Fax: [phone] e-mail: [e-mail] · Internet: www.bomann.de
