GEBRUIKSAANWIJZING FM 27 M Ariston Thermo

Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen要去 het langdurig en zo goed möglich gebruikt worden. Wij verzoeken u deze gebruiksaanwijzing te lezen. Dank u.

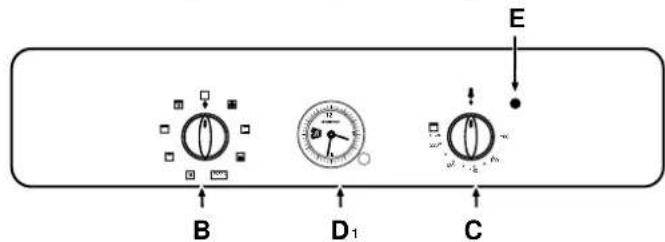

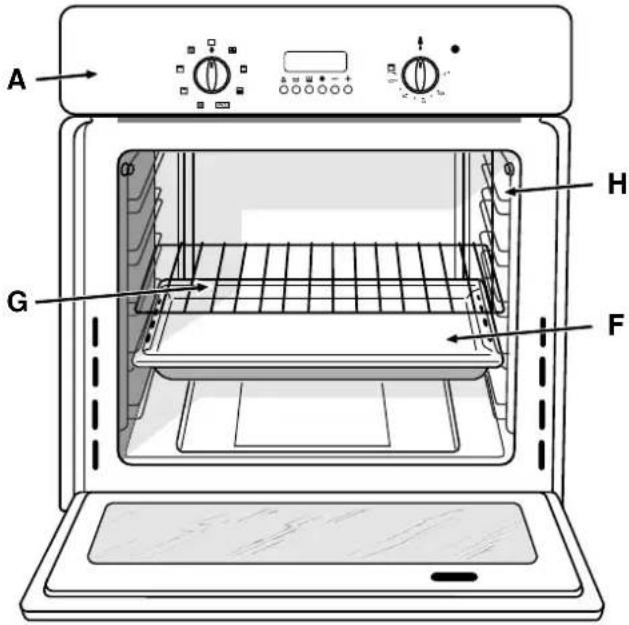

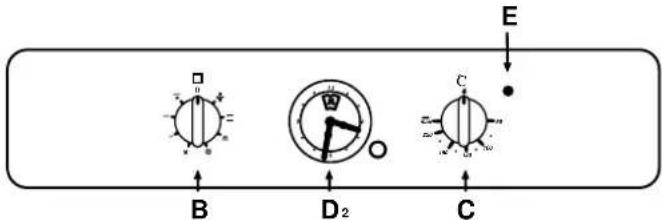

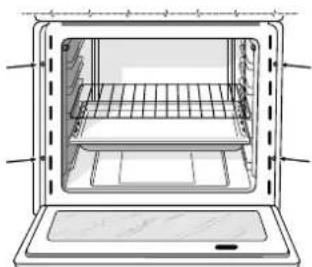

Van dicht bij gezien

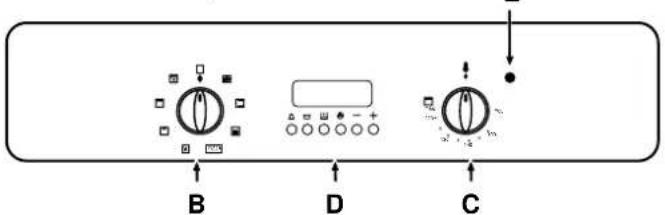

A. Bedieningspaneel.
B. Keuzeknop van de functies
C. Temperatuurknop
D. Electronicische programmering (sommige modellen) - Hiermee programmeert u iedere kookfunctie door de tijsduur in te stellen en het uur van het einde van de koektijd. Hij functioneert ook als timer.
D1 De analogue programmeur begin / einde kooktijd (sommige modellen)
D2 Rustieke klok met minutenteller (sommige modellen)
E. Controlelampje oven (slechts op enkele modellen aanwezig) - Als het aan is geeft het de verwarmingsfase aan tot de ingestelde temperatuur bereikt is

F.Lekplaat of bakplaat
G.Ovenrek
H. Gleuf voor lekplaat enrekken

Hoe het fornuis te gebruiken

De "7 koks oven" verenigt in een apparaat de Voorden van de traditionele ovens met natureurlijke convectie: "statische" ovens, met de Voorden van de moderne ovens met geforceerde convectie: "hetelucht ovens".

Dit is een zeer veelzijdig apparaat waarmee u op gemakkelijke wijze kuntkiezen tussen 7 verschillende kookmethoden. U kiest deze met de knop "B" en de thermostaatknop "C" op het bedieningspaneel.

Belangrijk: Bij het eerste gebruik raden wij aan de oven voor ongeveer een half uur op maximum temperatuur aan te zetten met de ovendeur open terwijl u het vertrek lucht. De reuk die zich wellicht ontwikkelt gedurende ditijdverloop is te wijten aan het verdampen van de substanties die gebruikt toenoor de protectie van het fornuis gedurende deperiode vanaf de fabrikatie van het fornuis tot aan het installereren ervan.

Belangrijk: Gebruik de onderste ovenstand alleen voor braden met braadspit (indien aanwezig) en nooit voor ander soort koken of braden;plaats geen voorwerpen op de bodem van de oven als u aan het koken of braden bent, aangezien dit schade aan het email kan veroorzaken. Plaats altiijd uw overschotels, aluminiumfolie en dergelijk den op het bijgeleverde rek, dat u in de gleuven van de oven steekt.

Note: bij de apparaten voorzien van elektronische programmering要去 voor gebruik van de elektrische oven de knop op de display verzchijnt het symbol) [1] [(2)] [(3)] [(4)] [(5)] [(6)] [(7)] [(8)] [(9)] [(10)] [(11)] [(12)] [(13)] [(14)] [(15)] [(16)] [(17)] [(18)] [(19)] [(20)] [(21)] [(22)] [(23)] [(24)] [(25)] [(26)] [(27)] [(28)] [(29)] [(30)] [(31)] [(32)] [(33)] [(34)] [(35)] [(36)] [(37)] [(38)] [(39)] [(40)] [(41)] [(42)] [(43)] [(44)] [(45)] [(46)] [(47)] [(48)] [(49)] [(50)] [(51)] [(52)] [(53)] [(54)] [(55)] [(56)] [(57)] [(58)] [(59)] [(60)] [(61)] [(62)] [(63)] [(64)] [(65)] [(66)] [(67)] [(68)] [(69)] [(70)] [(71)] [(72)] [(73)] [(74)] [(75)] [(76)] [(77)] [(78)] [(79)] [(80)] [(81)] [(82)] [(83)] [(84)] [(85)] [(86)] [(87)] [(88)] [(89)] [(90)] [(91)] [(92)] [(93)] [(94)] [(95)] [(96)] [(97)] [(98)] [(99)] [(100]

Statische oven

Positie thermostaatknop "C": tussen 60^ en Max. De twee verwarmingselementen, onder en boven, gaan aan. De warmte worden gelijkmatig verdeld van onderaf

en van bovenaf. De statische oven worden aangeraden voor braadstukken van rundvlees of kalfsvlees, die langzaam gaar worden met regelmatig bedruipen. Het is ook de Beste methode voor het bakken van koekjes en het stoven van vruchten. Gebruik bij de statische oven slechts een ovenrek of bakplaat, anders krijgt u een slechte temperatuurverdeling. Als het gerecht meer bovenwarmte of onderwarmte nodig heeft gebruikt u de bovenste of onderste stand.

De zachtete oven

Zet dethermostaatknop C^ op:tussen 60^ enMax.

De ventilator gaat draaien en u krijgt een combinatie van alle verwarmingselementen die een delicate warmte garanderen met een overwicht van onderwarmte.

Deze functie worden aangeraden voor het koken van fijneregechten, vooral het bakken van taarten en cakes die moeten rijzen, hetgeen worden bevorderd door de onderwarmte.

Pizza-oven PIZZA

Zet dethermostaatknop C^ op:tussen 60^ enMax.

De onderste en de Ronde verwarmingselementen gaan aan en de ventilator treedt in werkung. Deze combinatie maakt het snel verwarmen van de oven möglichk dankzij de hoge energie-toevoer (2800-2900 W), met veel onderwarmte.

De functie pizza-oven is vooral geschikt voor gerechten die veel warmte nodig hebben, b.v.: pizza en große braadstukken. Gebruik een enkele bakplaat of rek; als het er meer+zijn moeten ze halverwege het koken van stand verwisseld worden.

Hetelucht-oven

Positiethermostaatknop C^ :tussen 60^ enMax.

De verwarmingselementen gaan aan en de ventilator treedt in werkung. Aangezien de warmte constant en gelijkmatig is in de hele oven, koekt en bruint de lucht het gerecht op gelijkmatige wijze overal. U kurz ook verschillende schotels tegelijk koken als de gewenste kooktemperatuur hetzelfde is. U kurz maximum 2rekken tegelijkkertijd gebruiken, zie paragraaf "Gelijktijdig koken opeerrekken".

Goede resultaten verwirktigt u met gerechten die lang moeten koken en gegratineerd要去en worden.

De betere warmteverdeling maakt het möglichk bij braadstukken lagere temperaturen te gebruiken, zodat minder vleessappen verloren gaan en het vlees mals blijft en minder inkrimpt.

De heteluchtoven is vooral belangrijk voor het koken van vis, die zonder veel kruiden gekocht kan worden en zoijken vorm en smoak behoudt.

De hetelucht oven kan ook gebruikt worden voor het ontdooien van vlees, vis, brood, met een temperatuur van 80^ - 100^ . Voor fijnere gerechten kut u 60^ instellen of koude lucht lately circuleren met dethermostaatknop op 0^ .

Grill

Positiethermostaatknop C^ Max.

Het middelste element van de grill gaat aan. Het koken vindtplaats door middel vanrechtstreekse straling van bovenaf van een gloeendelectrische weerstand. De hogerechtstreekse temperatuur van de grill bruint de buitenkant van het vlees en houdt het vlees mals doordat het verloren gaan van de vleessappen worden verhinderd.

Dubbeleglill

Positiethermostaatknop C^ Max.

Beide elementen van de grill gaan aan. Dit is een neue ontworpen groter-dan-normale grill: het rendement is verhoogd met 50% . De dubbele grill elimineert de hoeken zonder相关政策.

Hetelucht dubbele grill

Positie thermostaatknop "C": tussen 60^ en 200^

Beide elementen van de grill gaan aan en de ventilator gaat draaien. Dit voegt aan de rechtstreekse hitteuitstraling het circuleren van de lucht in de oven toe. Het aanbranden van de buitenkant van het vlees worden vermeden en het binnendringen van de hitte worden bevorderd.

Ovenlicht

Dit gaat aan door de knop "B" op het symbool dreaien. Het verlicht de oven en het blijf aan zolang een electrisch verwarmingselement is ingeschakeld.

Geforceerdeventilatie

Teneinde de temperatuur aan de buitenkant te reduceren zich enkele modellen voorzien van een afkoelende ventilator die in werkung treedt met het draaien van de keuzeknop "B". Gedurende het koken blijdt de ventilator aan en is er een luchtstroom te horen die tussen het Voorpaneel en de overendur maar buiten komt. Als het koken staat is wordt aangeraden het ingestelde programma enige minuten aan te latent, met de thermostaatknop op de positie ", voor het snel afkoelen van de oven. Voor alle modellen waar deze functie Niet aanwezig is kut u een extra kit installeren (cod.053414) die te krijgen is bij het dichtstbijzijnde Technische Assistentie Centrum Merloni Huishoudapparaten.

3de glasplaat

Voor een verdere reductie van de temperatuur van de ovendeur en voor energiebesparing is een protectie-kit verkrijngbaar. Deze kit zou要去en worden aangebracht als erkleine kinderen aanwezig+zijn. Voor het installereren van de derde glasplaat kit (cod.053413) wentt u zich tot het dichtstbijzijnde Technische Assistentie Centrum Merloni Huishoudapparaten.

Het elektronisch programmeren van de kooktijd

Dit biedt de möglichkheid de oven of grill te programmeren voor de volgende functies:

• Uitgestelde aanvang koektijd met ingestelde tjdsduur;
• Onmiddelijke aanvang met ingestelde tijsduur;
• Timer.

Functies van de knoppen:

：timeruren,minuten
：koaktijd
：eindekoektijd
：handmatig omschakelen
□:klokterugzetten
：klok vooruit zetten

De digitale klok gewiek zetten

Na aansluiting aan het net of na een black-out knippert de display op: 0.00

Druk tegelijkertijd op de knoppen en z

vervolgens (binnen 4 seconden) met de knoppen en

de tijd gegelijk.

Met de knop at de klok vooruit.

Met de knop gaat de klok achteruit.

Eventuel verdier gelijkzetten kan op twee manieren worden uitgevoerd:

1. Herhaal de boven beschreven fasen.
2. Druk op de knop en zet verzolgens deijd gegik met de

knoppen.

Handmatige bediening van de oven

Nadat u de klok gelijk heeft gezet.gaat de programmeur automatisch in de handmatige functie.

N.B.: Druk na ieder "automatisch" gebruik op de knop

hemweerophandmatigtezetten.

Uitgestelde aanvang koektijd met ingestelde tijsdsduur

De kooktijd en het einde van de kooktijd worden ingesteld. Stel dat de display 10:00 maar zien.

1. Draai de ovenknoppen op de gewenste functie en temperatuur (b.v.: statische oven, 200^ )
2. Druk de knop i stel verzolgens (binnen 4 seconden)

met de knoppen en de gewenste tijdsduur in. Stel dat we een kooktijd van 30 minutes instellen; er verschijnt:

Bij het loslaten van de knop verschijnt, na 4 seconden, wederom de juisteijd met het symbol hetwoord auto.

1. Druk de knop it h druk verwolgens op de knoppen en zoor het instellen van het gewenste einde van de kooktijd, b.v. 13:00

1. Bij het loslaten van de knop verschijnt na 4 seconden het juiste uu:

$$ \begin{array}{l l} \circ & 1 0 \cdot 0 0 \ \circ & \end{array} $$

Het verschenenwoord auto betekent dat de kooktijd en het einde van de kooktijd automatisch geprogrammeerd zich. De oven zal automatisch om 12:30 worden ingeschakeld om na 30 minutes waar uitgeschakeld te worden. Als de oven ingeschakeld is verschijnt het verlichte pannetje voor de gehele tijdsduur van het koken. De ingestelde tijdsduur kan op ieder moment getoond worden door op de knop drukken; het einde van de kooktijd kutu zien door op de knop drukken.

Als de kooktijd is afgelopen hoort u een geluidssignaal; druk op een willekeurige knop, behalte op de knappen en + , om dit te onderbreken.

Onmiddelijke aanvang met ingestelde tjidsduur

Door alleen de tijsdsduur te programmeren (punten 1 en 2 van de paragraaf "uitgestelde aanvang koektijd met ingestelde tijsdsduur") begsint de koektijd onmiddelijk.

Het ongedaan makes van een reeds geprogrammeerde kooktijd

Druk de knop en zet de klok met de knop op

en druk verwolgens op de knop voor handmatige functie

De timer

Met de timer worden eenijd ingesteld waarvandaan terugtellen begint. Deze functie bedient Niet het inschakelen en uitschakelen van de oven, maar geen alleen een geluidssignaal als deijd op is.

Door op de knop drukken verschijnt:

Stel nu de gewenste tijd in met de knoppen en. Bij het loslaten van de knop begint het aftellen op de minuut/ seconde en op de display verschijnt de juiste tijd.

Aan het einde hoor u een geluidssignaal dat kan worden onderbroken door op een willekeurige knop te drukken (behale op de knoppen ) en het symbool gaat

Veranderen of ongedaan maken van de instelling

• Deinstalling kan op ieder willekeurig moment worden verandererd door op de betreffende knop te drukken en op de knop df.
• Door de kooktijd ongedaan te makek krijgt u automatisch ook het ongedaan make van het einde van de kooktijd, en viceversa.
• Bij geprogrammeerd koken accepteert het apparataat Niet een einde kooktijd vroeger dan de aanvang kooktijd ingesteld in het apparaat zich.

Rustieke klok met minutenteller

Het instellen van de huidigearend

De oven moet op het lichtnetং aangesloten.

Trek de knop maar u toe en draai hem rechtsom totdat hij op de juisteijd staat.

Belangrijk: De klok werkkt op elektriciteit; hij zal dus stilstaan wanner de stroom uittvalt. Wanner de stroom terugkeert,要去 men de juisteijd opnieuw instellen.

Functie van de minutenteller

Door middel van de minutenteller worden eenijd aangegeven, waarna een 'countdown' in werkung treedt. Deze functie zorgt er nicht voor dat de oven aan en uit gaat, maar geeft alleen met een geluidssignaal wee der de aangegevenijd om is.

Het in werkig stellen van de minutenteller

Draai de knop totdat de wijzer op de gewensteijd staat (binnenste schaal). De tijd zal zichtaar worden door het venstertje bij de wijzer.

De 'countdown' zal direct van start gaan.

Het geluid houdt automatisch op na ongeveer 2 minuten en de timer.gaat op de positie met het symbol (klok-functie).

Teneinde het geluidssignaaluit te zetten of teneinde slechts de klokfunctie te gebruiken, moet u de wijzer op het symbool fetten.

Analogische programmering begin/einde kooktijd

Hoe zet ik de klok gegelijk?

De oven moet elektrisch aangesloten zich.

Druk op de knop en draai hem gegen de klok in tot op de juisteijd.

N.B. De programmering functioneert elektrisch, zodat hij bij het uitvallen van de stroom stil staat zolang dit duurt.

Handmatige functioning

N.B.: Te gebruiken in alle gevallen waar bij u geen behoefte hebft aan geprogrammeerde kooktijden.

1 Draai de knop gegen de klok in totdat op de display het symbolism Verschijnt.

2 Trek aan de knop en draai hem gegen de klok in totdat de wijzer samenvalt met de juisteijd van het moment. Een klik geeft het einde van每次都 handeling aan.

Kies met de keuzeknop van de oven het gewenste kookprogramma. Voor het uitschakelen van de oven zet u de knop op "0".

Programming koektijd met onmiddellijke start

1 Draai de knop gegen de klok in totdat op de display degewenste kooktijd verschijnt.
2 Trek aan de knop en draai hem gegen de klok in totdat de wijzer samenvalt met de juisteijd van het moment. Een klik geeft het einde van de handeling aan.

Kies met de keuzeknop van de oven het gewenste kookprogramma. De oven gaat onmiddelijk aan en functioneert voor de duur van de ingestelde kooktijd. Een geluidssignaal geeft het uitgaan van de oven aan.

Voor het onderbreken draait u de knop gegen de klok in totdat op de display het symbool Merschijnt.

Programming koektijd met uitgestelde start

1 Kooktijd:

Draai de knop gegen de klok in totdat op de display de gewenste kooktijd verschijnt.

2 Aanvang kooktijd:

Trek aan de knop en draai hem gegen de klok in totdat de wijzer samenvalt met de gewenste aanvang kooktijd.

Met de keuzeknop van de oven kiest u het gewenste kookprogramma. De oven gaat aan op de ingestelde aanvangs-tijd en functioneert voor de ingestelde tijsdsduur. Eengeluidssignaal geeft het uitgaan van de oven aan. Voor het onderbreken draait u de knop gegen de klok in totdat

op de display het symbolierschijnt.

Sluit algid eerst de stroom af voordat u overgaat tot reinigen of onderhoud.

Voor lange duurzaamheid van uw fornuis is het belangrijk dat dit regelmatig worden schoongemaaakt. Onthoud het volgende:

• De zelfreinigende panelen (indien aanwezig) en de geëmailleerde delen worden met lauw water gewassen zonder schuurmiddelen of bijtende middelen te gebruiken;
• de binnenkant van de oven worden, liefst na gebruik, gereinigd als hij nog lauw is. Gebruik een warm sop en spoel en droog daarna nauwkeurig;
• roestvrijte staal, als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend), kan vlekken vertonen. Spoel met ruim water en droog na het reinigen. Verwijder.altijd gemorst water;
• bekleed de bodem van de oven nooit met aluminiumfolie, aangezien de hitte-accumulatie die hier het gevolg van is het koken in de war kan brengen en ook het email kan beschaden.

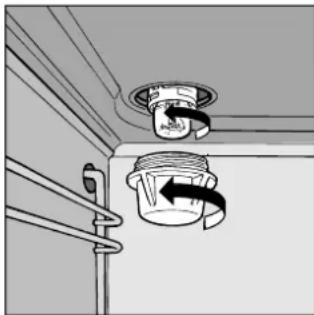

Het verwangen van het ovenlampje

• Sluit de stroom af met de schakelaar die de oven aan het net verbindt, of door de stekker uit het stopcontact te halen, indien deutsche bereikbaar is;
• Schroef het glazen kapje los;

• Schroef het lampje los en verrang het met een neue lampje dat hittebestendig (300^) is met de volgende kenmerken:

• Spanning 230/240V
  -Vermogen 25W
  -Fitting E14

• Monteer het glazen kapje en sluit de stroomeer aan.

Practische raadgevingen voor het koken

Voorverwarmen

Als de oven voorverwarmd要去 worden, altijd bij het bakken van gerechten die要去en rijzen, kut u de functie

“pizza-oven” gebruiken die het möglichk maakt de gewenste temperatuur in korte tijd te bereiken met zuinig energieverbruik. Als de oven eenmaal warm is kunt u de kookfunctie die het meest aangewezen is instellen.

Gelijktijdig op meerererekkenkoken

Als u op meerererekkenmoetkoken,gebruikdan alleende functie hetelucht".

Gebruik de 2de en 3de stand van onderaf; de 1ste en 4de stand wordenrechtstreeks door de warme lucht aangeraakt hetgeen aanbranden van fijne gerechten zou konnenveroorzaken.

Voor gewelijkijdig gebruik van de 3 middelste standen is het noodzakelijk halverwege de koektijd de 3de en de 4de stand om te wisselen.

Gebruik van de grill

De "7 koks oven" biedt 3 verschillende möglichkheden van grillen.

Gebruik de positie "grill" voorkleine porties; het energieverbruik in deze positie is slechts 1200 W, maar het resultaat voorkleine porties zoals toast, worstjes enz. is perfect.

Plaats de etenswaren in het midden onder de grill, aangezien alleen het middelste gedeelte van de bovenste waterrstand aan gaat, in de hoeken worden Niet gekookt.

De positie "dubbele grill" maakt grillen onder de hele oppervlakte van de grill möglichk. Gebruik deze functie als u etenswaren heeft die gelijkmatig verdoefferd zich en die gelijkmatig gebruiert要去en worden.

De positie × "dubbele hetelucht grill" is zeer nuttig voor snel grillen; de hitte van de grill worden verdelijk en bruint de buitenkant en kookt de binnenkant tegelijkkertijd.

U kunt deze functie ook gebruiken aan het einde van de kooktijd van gerechten die bovenop gebruiint moeten worden, b.v. voor een korstje op een macaronischotel of lasagna.

Belangrijk: grill met de ovendeur zich; dit geeft de Beste resultaten en bespaart energia (ondeveer 10% ).

Zet dethermostaatknop op maximum voor het beste rendement van de grill, die gebaseerd is op het uitstralen van infrarode stralen.

U kunt natuurlijk ook lagere temperaturen gebruiken doo dethermostaatknop op de gewenste temperatuur te zetten. Bij het gebruik van de grill staat u het ovenrek op de bovenste stand (zie kooktabel). Plaats een lekplaat op de onderste stand voor het opvangen van vet en voor het vermijden van walmen.

Taarten bakken

Verwarm de oven.altijd voor; wacht tot de voorverwarming\ kaar is, dit worden aangegeven door het uitgaan van het\ rode controleampje "E". Open de ovendeur Niet gedurende\ het bakken om te vermiiden dat de taart of cake inzakt.

Het deeg要去ietvloeibaarzijnomdebaktijdneitverlengen.Inhetalgemeen:

Taart te droog

Stel de volgende keer een temperatuur in die 10^ hoger is en maak de baktijd korte.

Taart zakt in

Maak deeg minder vloeibaar of verlaag de temperatuur met 10^

Taart te donker bovenop

Plaats hem op een lagere stand in de oven, stel een lagere temperatuur in en verlang de baktijd.

Buitenkant goed, maar van binnen nicht gaar

Maak deeg minder vloeibaar, verlaag de temperatuur, verleng de baktijd.

Smeer de vom goed in met boter en bestrooi hem met meel of paneermeel

Ik heb op meerererekkengebakkeneniet alle taarten zichop hetzelfde punt

Verlaag de temperatuur. Het is nicht gezegd dat taarten die tegelijkertijd in de oven zijn gezet ook tegelijkertijd eruit要去en worden gehaald.

Pizza

Voor het bakken van pizza's gezruikt u de functie PIZZA "pizza-oven"

• Verwarm de oven minstens 10 minutes voor
• Gebruik een lichte aluminium vorm enplaats hem op hetrek. Op een bakplaat duurt het bakken langer en wordt de pizza minder croquant
• Open de ovendeur Niet te vaak gedurende het bakken
  Bij pizza's met veel vulling (capricciosa, quattro stagioni) raden wij aan de mozzarella halverwege de baktijd erop te leggen
• Bij het gewelijkstijdig bakken op meer dan een rek (tot aan 3) is het better de heteluchtoven te gebruiken, aangezien de functie pizza-oven PIZZA op de 1ste stand van onderaf harder zou bakken.

Vlees en vis

Het vlees要去 minstens 1 kg. wegen zodate het nicht uitdroogt. Gebruik lage temperaturen voor wit vlees, gezogelte en vis (150^ - 175^) . Voor rood vlees dat van buiten goed gebakken is en de vleessappen van binnen vasthoudt要去en hoge temperatuur (200^- 220^) voor korteijd, enervoigens verlaagt u de temperatuur. In het algemeen geldt: hoe groter het braadstuk, hoe lager de temperatuur要去en hoelanger de kooktijd. Plaats het vlees in het midden van het ovenrek met de lekplaat eronder. Plaats het ovenrek zodenig dat het vlees in het midden van de oven staat. Als u meer onderwarmte wilt, Gebruik dan de onderste standen. Voor een heerlijk resultaat (vooral eend en wild) kut u het vlees met spek bedekken en in de bovenste helft van de oven plaatsen.

Positieprogrammerknop	Te koken voedsel Gewicht(Kg)	Positie in ovenvan beneden af	Voor-verwarmingstijd(minuten)	Positiethermostat	Kooktijd(minuten)
1 Statisch Eend		1	3	15	200
	Rosbief	1	3	15	200
	Varkensbraad	1	3	15	200
	Koekjes	-	3	15	160
2 Zache oven Ja	mtaart	0,5	3	15	180
	Vruchtentaart	1	2/3	15	180
3 Pizza oven Pizza	a	0,5	3	15	220
	Rosbief	1	3	10	200
	Kip	1	2/3	10	180
4 Hetelucht Pizza	(op meerrekken)	1	2/3	15	220
	Lasagna	1	3	10	180
	Tagliatelle in de oven	1	3	10	180
	Macaronischotel	1	3	10	180
	Lamsvlees	1	2	10	180
	Kip	1	3	15	200
	Makreel	1	2	10	180
	Tandvis	1,5	2	10	180
	Chocoladetaart	1	3	10	160
5 Grill Tong en ink	tvis	1	4	5	Max
	Inktvis en garnalen aanhet spit	1	4	5	Max
	Schijven kabeljauw	1	4	5	Max
	Groenten onder de grill	1	3-4	5	Max
6 Dubbele grill B	efstuk	1	4	5	Max
	Varkenslappen	1,5	4	5	Max
	Hamburgers	1	3	5	Max
	Makreel	1	4	5	Max
7 Heteluchtdubbele grill	Kip aan het spit	1,5	2	5	200
	Gevulde inktvis	1,5	2	5	200

De aangegeven kooktijden zijn slechts aanwijzingen; de kwaliteit, de dikte en het gewicht zichnatuurlijk alkijd verschillend.

Veiligheid is een goede gewoonte

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.
  -.altijd gebruik te make n van originele onderdelen.

• Dit apparaat is ontworpen voor Niet-professioneel gebruik binnenshuis en+zijn kenmerken mogen Niet veranderd worden.

• De instructies zich slechts geldig voor de landen waarvan de symbolen voorkomen in het instructieboekje en op het etiket met het registernummer.
• De electrische verilgheit van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende verilgheidsnormen.

Wat betreft bronnen van gevaar, vermijd dat kinderen en onbekwame personen in contact komen met:

• de bedieningsknoppen en het apparaat zich;
• de verpakking (zakken, polystyreen, spijkers enz.);
• het apparaat zich, gedurende en direct na het gebruik van oven

en grill, aangezien het heet worden;
- het Niet meer gebruike apparaat (in dit geval worden de onderdelen die gevaar+kunnen opleveren onschadelijk gemaakt).

De volgende handelingen moeten vermeden worden:

• het apparaat aanraken met vochtige lichaamsdelen;
• gebruik ervan als u blootsvoets bent;
• aan het apparaat of de voedingskabel trekken om ze uit het stopcontact te trekken;
• verkeerde en gevaarlijke handelingen;
• het afsluiten van ventilatie-openingen of hitte.afvoer.

• dat de snoer vankleine keukenapparatuur op de warme delen van de oven terecht komt;

• het bloatstellen aan atmosferische invloeden (regen, zon);

• het gebruik van de oven als bergplaats;
• het gebruik van brandbare vloeistoffen in de nabijheid;
• het gebruik van adaptors, dubbelstekkers en/of verlengsnoeren;
• het trachten te installereren of repareren zonder tussenkomst van een erkende installmenteur.

Het is absolutnoodzakelijk zich tot een erkende installateur te wenden in de volgende gevalen:

• het installereren (volgens de instructies van de fabrikant);
  als u nicht zeker bent dat het goed functioneert;
• het verwangen van het stopcontact in het geval de stekker van het apparaat Niet past.

Het is noodleszakelijk zich te wenden tot een door de fabrikant erkende Technische Dienst in de volgende geallen:

• als er na het uitpakken twijfel bestaat over eventuele beschadiging van het apparaat;
• beschadiging of cervangen van de voedingskabel;
  in het geval van storingen of slecht functioneren; eis algtd originele onderdelen.

Handel als volgt:

• alleen eten koken; ieder ander gebruik moet vermeden worden;
• na het uitpakken controlleren dat er geen beschadigingen zijn;
• de stroom aflsluiten in het geval iota's Niet goed functioneert en voordat u gaat schoonmaken of ander onderhouduitvoeren;
  als het apparaat Niet in gebruik is de stroom van de oven afluien en een eventuele gaskraan;
• gebruik ovenwanten voor het in en uit de oven halen van deschotels;
  pak het handvat van de deur in het midden aan, waar de uiteinden heet+kennen vanwege de uitlaat van lucht;
• controllerer altijd dat de knappen op de positie “ ”/“o” staan als het apparaat Niet in gebruik is;
• snijd de voedingskabel door na het afsluiten van de stroom in het geval u het apparaat Nieteer gebruikt;
• de fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan verkeerd installereren of onjuist, verkeerd, onderstandig gebruik.

Het installeren

Belangrijk: sluit altiijd eerst de stroom af voordat u overgaat tot regelen, onderhoud enz.

Het installereren van de inbouwoven

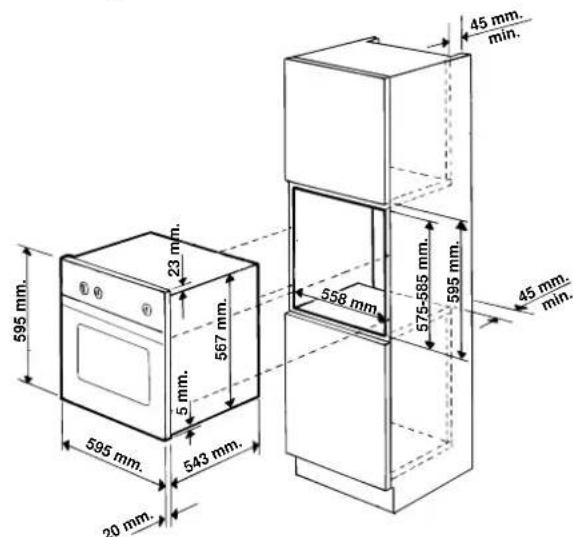

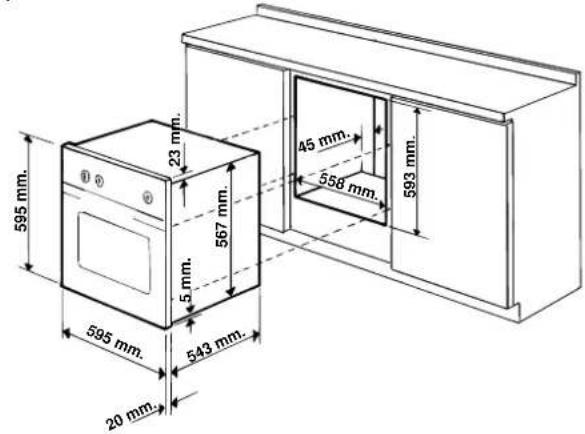

Voor het goed functioneren van de inbouwoven is het noodzakelijk dat het meubel de juiste kenmerken heeft. In de afbeelding hieronder vindt u de afmetingen van de uitsparing in het meubel voor onder de aanrecht en voor stapelbouw.

Voor voldoende luchting moet de achechterwand van de uitsparing verwijderd worden. Het is het Beste de oven zodanig te installereren dat hij op twee houten lijsten steunt. In het geval de oven op een hele plank steunt要去en opening aanwezigংn van 45× 560mm

Voor het bevestigen van de oven aan het meubel opent u de ovendeur en bevestigt u de oven met 4 houtschroeven in de 4 gaten in de buitenrand.

De panelen van de aangrenzende kastjes要去en hittebestendigহn. Speciaal in het geval van fineerhout要去 de lijm bestandহn tegen een temperatuur van 100^ . Conform aan de veiligheidsnormen mag, nadat het apparaat is ingebouwd, geen contact möglichkহn met electrische oppervlakken. Alle onderdelen die de protectie garanderen要去en zodanig bevestigdহn dat ze Niet zonder behulp van een gereedschap verwijderdkcennen worden.

Electrische aansluiting

De ovens die voorzien zijn van een voedingskabelং gebruiksklaar voor het functioneren met wisselstroom met spanning en freiuentie zoals aangegeven op het typeplaatje (op het apparaat) en in de gebruiksaanwijzing. De aardleiding is geel/groen.

Monteren van de voedingskabel

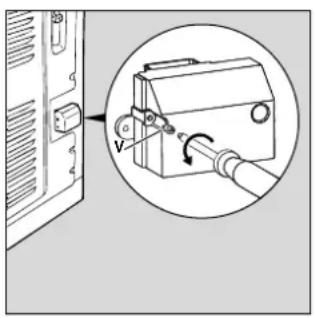

Het openen van het klemmenbord:

Draai de schroef "V" los
- Trek de deksel van het klemmenbord open.

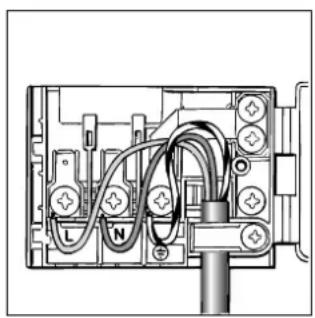

Voor het in gebruik stellen van de kabel gaat u als volgt te werk:
- draai de schroef van de kabelklem los en de drie schroeven van de contacten L-N-
- schroef de draden vast onder de schroefjes, en let op de kleuren:

Blauw (N)

Bruin (L)

Geel/groen

• bevestig de voedingskabel in de kabelklem, sluit de deksenel en bevestig hem met de schroef "V".

Aansluiting van de voedingskabel aan het net

Het apparaat moet rechtstreeks aan het net worden aangesloten, met een veelpolige schakelaarussen het apparaat en het net met een afstand tussen de contactpunten van minstens 3mm .Deze要去 de belasting kuren weerstaan en aan de geldende normen voldoen ( de aardleiding mag nicht worden onderbroken door de schakelaar).

De voedingskabel要去zadanig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan kamertemperatuur.

Controleer voor de aansluiting dat:

• de hoofdzekering en de electrische aanleg van uw woning bestand�zijn gegen de belasting van het apparaat (zie typeplaatje);
• de stroomverzorging op de juiste wijze is geaard volgens de wettelijkne normen en voorschriften;
• het stopcontact of de veelpolige schakelaar gemakkelijk bereikbaar zijn nadat de oven geinstalleerd is.

N.B.: gelebruik geen reducties, adaptors of dubbelstekkers aangezien deze oververhitting of schroeien könnenveroorzaken.

Afmetingen van de oven:

breedte 40 cm

diepte 39 cm

hoogte 34 cm

Inhoud electrische oven:

53 liter

Energieverbruik:

om 200^ te bereiken: kW/h 0.45

200°C constant voor 1uur: kW/h 0.7

totaal energieverbruik: kW/h 1.15

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

-EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
- EEG/89/336 van 03/05/89 (Electromagnetische compatibilititeit) en successievelijke modificaties;
- EEG/93/68 van 22/07/93 en successievelijke modificaties.
