GEBRUIKSAANWIJZING FO 52 Ariston Thermo

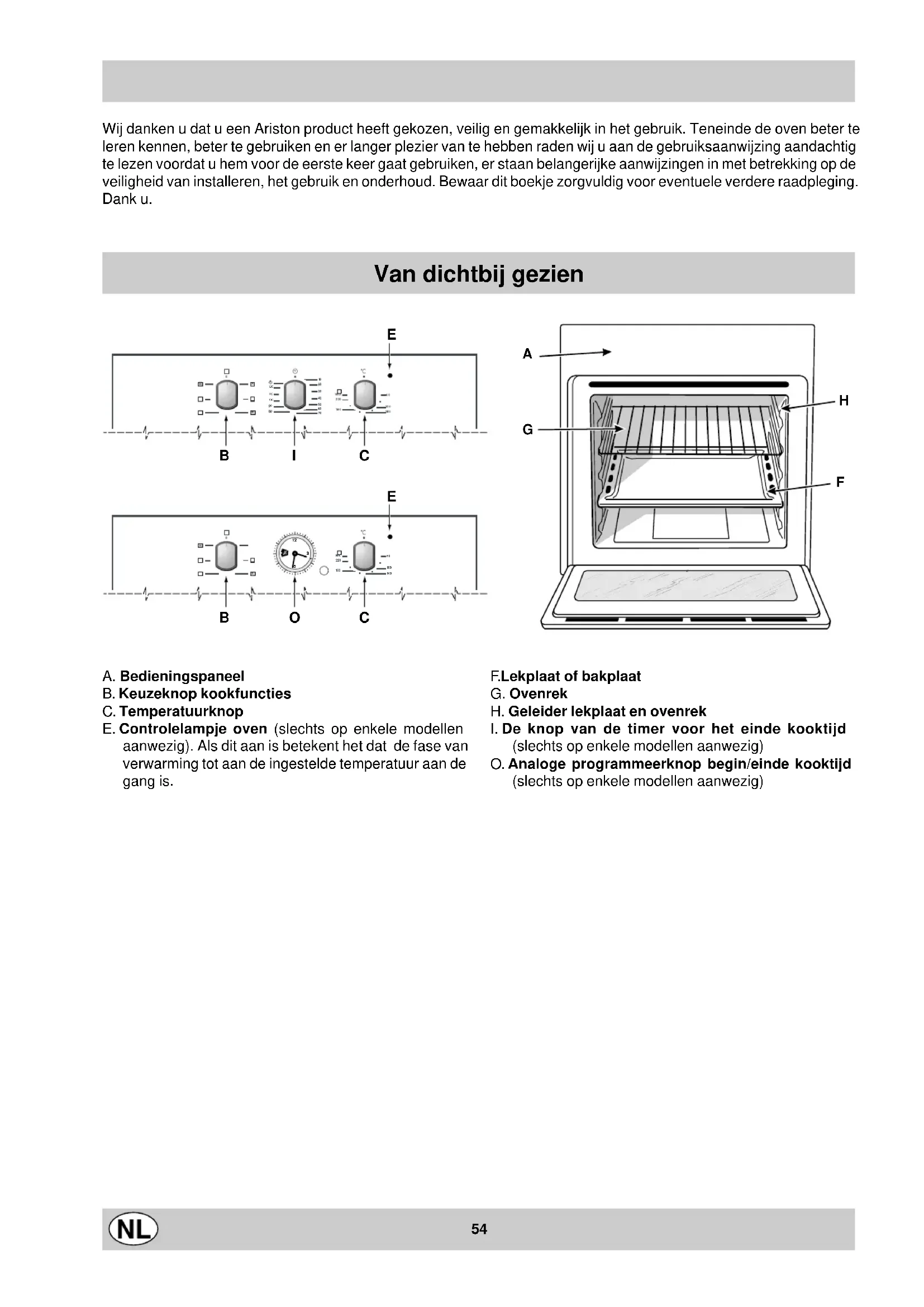

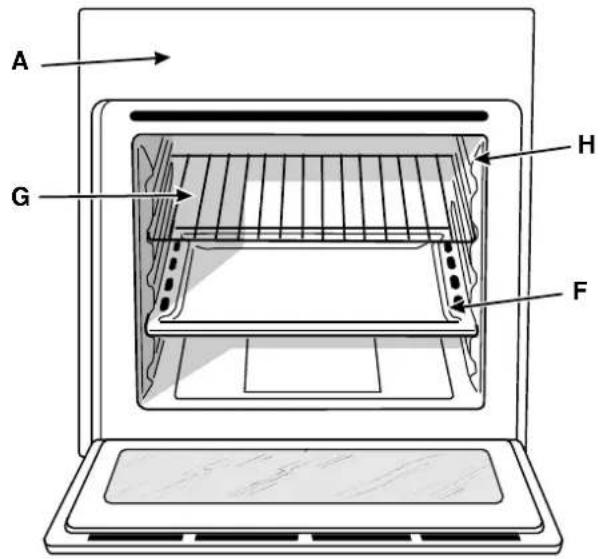

Este equipamento é em conformidade com as seguintes Directivas Comunitárias: - 773/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações; - 93/68/CEE de 22/07/93 e sucessivas modificações.54 Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Teneinde de oven beter te leren kennen, beter te gebruiken en er langer plezier van te hebben raden wij u aan de gebruiksaanwijzing aandachtig te lezen voordat u hem voor de eerste keer gaat gebruiken, er staan belangerijke aanwijzingen in met betrekking op de veiligheid van installeren, het gebruik en onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Dank u. Van dichtbij gezien A. Bedieningspaneel B. Keuzeknop kookfuncties C. Temperatuurknop E. Controlelampje oven (slechts op enkele modellen aanwezig). Als dit aan is betekent het dat de fase van verwarming tot aan de ingestelde temperatuur aan de gang is. F. Lekplaat of bakplaat G. Ovenrek H. Geleider lekplaat en ovenrek

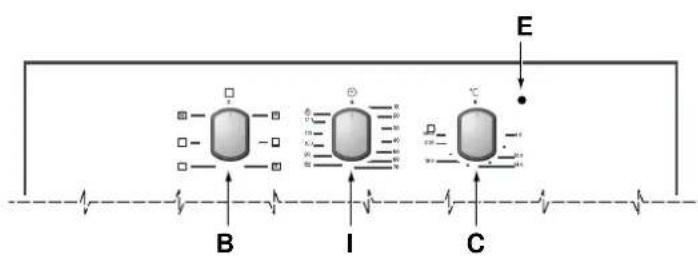

I. De knop van de timer voor het einde kooktijd

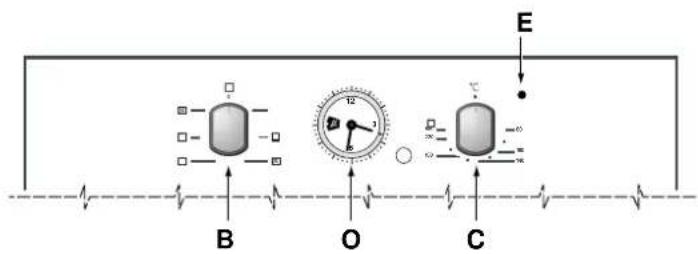

(slechts op enkele modellen aanwezig) O. Analoge programmeerknop begin/einde kooktijd (slechts op enkele modellen aanwezig) 60180220MAX100140

Het Gebruik De multifunctie oven verenigt in één apparaat de verdien- sten van de traditionele oven met natuurlijke convectie (“statisch”) met de voordelen van de moderne oven met geforceerde convectie (“heteluchtoven”). Dit is een veelzijdig apparaat waarmee u op eenvoudige en veilige wijze kunt kiezen tussen 5 verschillende ma- nieren van koken. U kiest de verschillende functies door de keuzeknop “B” en de thermostaatknop “C” , die zich op het bedieningspaneel bevinden, te draaien. Belangrijk: Wij raden aan bij het eerste gebruik de oven ongeveer een half uur leeg te laten functioneren op maxi- mum temperatuur en met de deur dicht. Als deze tijd ver- lopen is opent u de ovendeur en lucht u het vertrek. De geur die men soms gedurende deze handeling waarneemt is te wijten aan het verdampen van de middelen die ge- bruikt worden om de oven te beschermen gedurende het tijdsverloop tussen de productie en het installeren van het product. Belangrijk: Plaats de bijgeleverde lekplaat voor het op- vangen van vet en vleessappen op de laagste stand in de oven, alleen als u onder de grill bakt of het braadspit (slechts op enkele modellen aanwezig) gebruikt. Bij alle andere soorten van koken nooit de laagste stand gebrui- ken of voorwerpen op de bodem van de oven plaatsen terwijl de oven aan is, aangezien dit het email kan be- schadigen. Plaats altijd uw ovenschotels, aluminiumfolie en dergelijken op het bijgeleverde rek, dat u in de gleuven van de oven steekt. Belangrijk: voor handmatig gebruik van de oven, dus zon- der het einde van de kooktijd te programmeren, moet het symbool 9 samenvallen met het wijzertje op het bedieningspaneel. Statische oven a Positie thermostaatknop “C”: tussen 60°C en Max. In deze positie gaan de twee verwarmingselementen on- der en boven werken. Dit is de klassieke oven die echter is opgevoerd tot een optimale temperatuurverdeling met zuinig energieverbruik. De statische oven is altijd nog on- overtroffen voor het koken van gerechten die uit twee of meer ingrediënten bestaan zoals b.v. kool met varkens- vlees, stokvis, rijst met kalfsvlees enz… Uitstekende re- sultaten bij het prepareren van schotels op basis van rund- vlees of kalfsvlees zoals: gestoofd vlees, goulash, wild, lamsbout, varkenshaas enz… die langzaam gekookt en bedropen moeten worden. Ook voor gebak is dit het beste systeem, zowel als voor stoofvruchten. Gebruik bij het koken in de statische versie altijd alleen één ovenrek, anders is het mogelijk dat de temperatuur niet goed ver- deeld wordt. Gebruik de verschillende standen naar ge- lang de behoefte. Als meer boven- of onderwarmte ver- eist is zet u de schotel hoger of lager in de oven. Heteluchtoven b Positie thermostaatknop “C”: Tussen 60°C en Max. De verwarmingselementen treden in werking zowel als de ventilator. De warmte is constant en gelijkmatig in de hele oven, de lucht kookt en bruint de gerechten op gelijk- matige wijze op alle punten. U kunt ook verschillende ge- rechten tegelijkertijd koken, mits deze dezelfde tempera- tuur nodig hebben. U kunt maximum 2 standen tegelijk gebruiken, met in acht neming van de aanwijzingen in de paragraaf “Tegelijkertijd op meer ovenrekken koken”. Deze functie is vooral geschikt voor schotels die gegratineerd moeten worden of voor gerechten die nogal lang gekookt moeten worden, zoals b.v. lasagna, macaronischotel, gebraden kip met aardappelen enz… Bijzonder geschikt ook voor braadstukken aangezien de uitstekende verdeling van de temperatuur het mogelijk maakt de temperatuur lager te houden, hetgeen verlies van vleessappen tegengaat en het vlees dus mals houdt met weinig gewichtsverlies. De heteluchtoven is vooral bijzonder goed voor het stoven van vis, waarbij slechts weinig kruiden en andere toevoegingen nodig zijn zodat de vorm en smaak van de vis bewaard blijft. Desserts: Resultaat verzekerd als u cake wilt bakken. De functie “hetelucht” kan ook worden gebruikt voor het snel ontdooien van vlees, brood, met een temperatuur van 80 °C. Voor het ontdooien van fijnere gerechten gebruikt u 60°C of koude lucht met de thermostaatknop op 0°C. Oven “boven” c Positie thermostaatknop “C”: Tussen 60°C en Max. Het bovenste verwarmingselement gaat aan. Deze functie kunt u ook gebruiken voor het afmaken van een schotel. Grill d Positie thermostaatknop “C”: Max. Het middelste bovenelement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het bakken onder de grill is vooral geschikt voor etenswaren die een hoge tempera- tuur aan de buitenkant vereisen: biefstuk, entrecôte, filet, hamburgers etc... Laat de ovendeur op een kier staan bij het bakken onder de grill. U vindt een paar voorbeelden in de paragraaf “Praktische kooktips”. Hetelucht grill e Zet de thermostaatknop op “C”: tussen 60°C en 200°C. Het middelste bovenelement gaat aan zowel als de venti- lator. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden en de warmte dringt gemakkelijker door naar de binnenkant. Uitstekende resultaten worden bereikt voor vleespennen met stukken vlees en groenten, worstjes, varkenscoteletten, lamskarbonade, kip, gevogelte, varkensfilet enz… Laat de ovendeur dicht bij het bakken onder de “hetelucht grill”. Ook voor vis is de hetelucht grill onovertroffen:tandbaars, tonijn, zwaardvis, gevulde inktvis enz… De knop van de timer voor het einde kooktijd (I) (slechts op enkele modellen aanwezig) Enkele modellen zijn voorzien van een programma einde kooktijd. U moet het klokje opwinden door de knop “I” bijna geheel met de klok mee te draaien 4; dan, terugdraaiend 5,56 stelt u de gewenst tijd in door het wijzertje op het voorpaneel te laten samenvallen met het aantal minuten die u wilt instellen. Als de ingestelde tijd op is hoort u een geluidssignaal en gaat de oven automatisch uit. Belangrijk: voor het met de hand bedienen van de oven, dat wil zeggen zonder gebruik te maken van het program- ma einde kooktijd, moet het wijzertje op het voorpaneel samenvallen met het symbool 9. Als de oven niet gebruikt wordt kan de programmeerknop “einde kooktijd” als een normale kookwekker worden gebruikt. Het ovenlicht Dit gaat aan met de knop “B” op symbool 8. De oven wordt verlicht en blijft verlicht zolang er een elektrisch ele- ment in de oven aan is. Verkoelingsventilatie Teneinde de hitte aan de buitenkant van de oven te be- perken, zijn enkele modellen voorzien van een ver- koelende ventilator die automatisch aan gaat als de oven warm wordt.. Als de ventilator aan is kunt u een luchtstroom waarne- men tussen het voorpaneel en de ovendeur. N.B.: Na het koken blijft de ventilator nog werken tot- dat de oven voldoende is afgekoeld.

ANALOGE PROGRAMMEERKNOP BEGIN/EINDE KOOKTIJD

Gelijkzetten van de tijd De oven moet elektrisch ingeschakeld zijn. Druk op de knop en draai hem tegen de klok in tot aan de juiste tijd N.B.: De klok functioneert op elektriciteit, als de stroom uit- valt staat hij dus stil. Als de stroom weer terug is moet de klok weer gelijk gezet worden. Handmatige functie N.B.: in alle gevallen waarbij het programmeren van de kooktijd niet nodig is. 1 Draai de knop tegen de klok in totdat het symbool 9 op de display verschijnt. 2 Trek de knop en draai hem tegen de klok in totdat het moblile wijzertje samenvalt met de juiste tijd. Een klik kondigt het einde van de handeling aan. Kies het gewenste programma met de ovenknop. Schakel de oven uit door de knop op de positie “0” te zetten. Kookprogramma met onmiddelijk begin 1 Draai de knop tegen de klok in totdat de gewenste kook- tijd op de display verschijnt. 2 Trek de knop en draai hem tegen de klok in totdat het mobile wijzertje samenvalt met de juiste tijd. Een klik kondigt het einde van de handeling aan. De oven gaat aan en functioneert gedurende de hele ingestelde kook- tijd. Een geluidssignaal kondigt het uitgaan van de oven aan. Voor het afzetten hiervan draait u de knop tegen de klok in totdat het symbool ! op de display verschijnt. Programmering uitgestelde start 1 Kooktijd: Draai de knop tegen de klok in totdat de gewenste kook- tijd op de display verschijnt. 2 Begin kooktijd: Trek de knop en draai hem tegen de klok in totdat het mobile wijzertje samenvalt met het gewenste uur voor het begin van de kooktijd. Kies het gewenste kookprogramma met de ovenknop. De oven gaat aan bij het begin van de kooktijd en blijft aan gedurende de ingestelde tijd. Een geluidssignaal kondigt het uitgaan van de oven aan. Voor het afzetten hiervan draait u de knop tegen de klok in totdat het symbool ! op de display verschijnt.

Onderhoud Sluit altijd eerst de stroom af voordat u tot enige handeling over- gaat. Het is belangrijk voor de lange duurzaamheid van het ap- paraat dat u het regelmatig nauwkeurig schoonmaakt, als volgt:

• Gebruik voor het reinigen geen stoomapparaat.

• de buitenkant, geëmailleerd en roestvrij staal, wordt met een lauw sopje gewassen, gebruik nooit schuurmiddelen of oplosmiddelen, die beschadigingen kunnen veroorza- ken; roestvrij staal kan permanent gevlekt blijven. Ge- bruik voor hardnekkige vlekken speciale producten die normaal in de handel te krijgen zijn. Spoel ze dus na het reinigen goed af en droog ze af.

• de binnekant van de oven wordt gereinigd als de oven nog lauw is, liefst na ieder gebruik, met een warm sopje, dan gespoeld en zorgvuldig gedroogd met een zachte doek. Gebruik nooit schuurmiddelen (b.v. vim enz…) of de harde kant van de afwasspons of zuren (b.v. ontkalker enz…) aangezien die het email kunnen beschadigen. Als het vuil moeilijk te verwijderen is, gebruik dan een spe- ciaal product voor het schoonmaken van de oven en volg de aanwijzingen op de verpakking hiervan.

• als de oven lange tijd gebruikt wordt kan zich condenswater vormen. Droog af met een zachte doek.

• de rubber afwerking om de oven heen zorgt voor het goed functioneren. Controleer dus af en toe de staat waarin deze afdichting zich bevindt. Maak hem schoon indien nodig maar vermijd producten of voorwerpen die schu- ren of scherp zijn. Indien de afdichting beschadigd is moet u zich wenden tot de installateur. Gebruik de oven pas weer als dit gerepareerd is.

• bekleed de bodem van de oven nooit met aluminium fo- lie, aangezien het ophopen van hitte zowel uw gerecht als het email kan beschadigen.

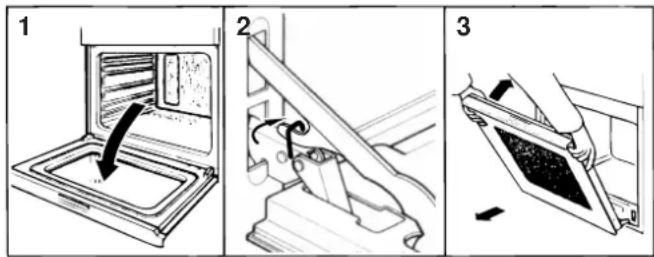

• reinig de ruit van de ovendeur met niet-schurende producten en sponzen, en droog hem met een zachte doek. Het verwijderen van de ovendeur Voor een grondige reiniging kunt u de ovendeur verwijderen. Ga als volgt te werk:

• open de deur helemaal;

• trek omhoog en draai de hendeltjes op de twee scharnieren;

• pak de deur aan beide kanten vast, doe hem langzaam maar niet helemaal dicht;

• trek de deur naar u toe en uit zijn behuizing. Monteer de deur weer op tegenovergestelde wijze. Het vervangen van de ovenlamp

• Sluit de stroom van de oven af door middel van de schake- laar die de installatie aan het net verbindt, of door de stekker uit het stopcontact te trekken, indien deze bereikbaar is.

• Schroef het glazen lampekapje los;

• Schroef het lampje los en vervang het met een nieuw lampje dat hittebestendig is (300°C) met de volgende kenmerken: - Spanning 230/240 V - Vermogen 25W - Fitting E14

• Monteer het lampekapje en sluit de stroom weer aan.

Kooktips De oven biedt een grote verscheidenheid van mogelijk- heden die het mogelijk maken ieder soort gerecht op de beste wijze te koken. Met verloop der tijd zult u leren het fornuis op de beste wijze te gebruiken; de hiervolgende aanwijzingen zijn dus relatief en zullen door uw persoon- lijke ervaringen worden uitgebreid. Voorverwarmen Als de oven voorverwarmd moet worden, vooral voor ge- rechten die moeten rijzen, kunt u de functie b “hetelucht” gebruiken, die snel de gewenste temperatuur bereikt met zuinig energieverbruik. Als het gerecht in de oven is geplaatst kunt u de meest geschikte kookwijze kiezen. Tegelijkertijd op meer ovenrekken koken Als u op 2 rekken tegelijkertijd wilt koken moet u alleen de “heteluchtoven” b gebruiken.

• De oven heeft 5 posities. Bij hetelucht gebruikt u twee van de drie middelste posities, de laagste van bene- den af en de hoogste positie van de oven worden recht- streeks door de hete lucht geraakt, hetgeen bij meer kwetsbare gerechten aanbranden zou kunnen veroor- zaken.

• Normaal gebruikt u de 2° en de 4° stand vanaf bene- den; op de 2° stand de gerechten die de meeste hitte nodig hebben. Als u bijvoorbeeld een braadstuk tege- lijk met een ander gerecht wilt koken, zet dan het braad- stuk op de 2° stand en op de 4° stand de meer kwets- bare gerechten.

• Als u verschillende gerechten tegelijkertijd in de oven heeft, en deze hebben verschillende kooktijden en tem- peraturen nodig, stel dan een gemiddelde tempera- tuur tussen de twee in, zet het meest kwetsbare ge- recht op de 4de positie en haal het gerecht dat de min- ste tijd nodig heeft het eerste uit de oven.

• Gebruik de lekplaat op de onderste positie en de grill op de bovenste positie. De grill De multifunctie oven biedt 2 verschillende mogelijkhe- den altijd. Gebruik functie d “grill”, Met de ovendeur op een kier, met het gerecht in het midden onder de grill (op de 3° of 4° stand vanaf beneden), aangezien alleen het midden- stuk van de bovenste weerstand aan gaat. Plaats de bijgeleverde lekplaat voor het opvangen van sappen en/of vet op de eerste stand vanaf beneden. Zet de thermostaat op maximum. Dit betekent niet dat u geen lagere temperaturen kunt gebruiken, door eenvou- digweg de thermostaatknop op de gewenste temperatuur te zetten. De positie e “hetelucht grill”, Alleen met de ovendeur dicht, s uitstekend voor snel grilleren; de hitte wordt verdeeld zodat de buitenkant bruin wordt en de binnenkant gaar. U kunt hem ook gebruiken voor het afmaken van een ge- recht dat bovenop bruin moet worden, b.v. het afmaken van een ovenschotel. In dit geval zet u het rek op de 2° of 3° stand van beneden af (zie kooktabel) waarna u voor het opvangen van het vet en voor het vermijden van rook een lekplaat op de onderste stand plaatst. Belangrijk: gebruik de “hetelucht grill” met de oven- deur dicht, dit biedt de beste resultaten en een energie- besparing van ongeveer 10%. Bij het gebruik van deze functie zet u de thermostaat op 200 °C aangezien dat optimaal rendement biedt, geba- seerd op het uitstralen van infrarode stralen. Dit betekent niet dat u geen lagere temperaturen kunt gebruiken, door eenvoudigweg de thermostaatknop op de gewenste tem- peratuur te zetten. De beste resultaten worden bereikt door het ovenrek op de hoogste positie te plaatsen (zie kooktabel), waarna u voor het opvangen van het vet en voor het vermijden van rook een lekplaat op de onderste stand plaatst. Desserts Plaats gebak altijd in een voorverwarmde oven, wacht op het einde van de voorverwarming dat wordt aangegeven doordat het rode controlelampje “E” uitgaat. Open gedurende het bakken de deur van de oven niet omdat het gebak kan inzakken. In het algemeen: Buitenkant goed, maar van binnen niet gaar Maak deeg minder vloeibaar, verlaag de temperatuur, verleng de baktijd. De taart komt niet uit de vorm Boter de vorm goed in en sprinkel er wat bloem overheen, of gebruik ovenpapier. Taart te droog Stel de volgende keer een temperatuur in die 10°C hoger is en maak de baktijd korter. Taart zakt inMaak deeg minder vloeibaar of verlaag detemperatuur met 10°C. Taart te donker bovenop Plaats hem op een lagere stand in de oven, stel een lagere temperatuur in en verleng de baktijd. "Bakken op meer ovenrekken (in de "hetelucht" versie) met gerechten die niet in dezelfde tijd gaar worden" Stel een lagere tempartuur in. U kunt de verschillende gerechten op verschillende tijden uit de oven halen.59 Pizza Gebruik voor pizza de “hetelucht” functie: b

• Verwarm de oven minstens 10 minuten voor.

• Gebruik een lichte aluminium vorm en zet hem op het ovenrek. Bij gebruik van de bakplaat (lekplaat) duurt het langer en krijgt u geen crocante pizza.

• Open de ovendeur zo weinig mogelijk gedurende het bakken.

• Bij hoog opgevulde pizza’s (capricciosa, quattro stagioni) raden wij aan de mozzarella pas halverwege de kooktijd erbij de doen.

• Bij het bakken van pizza’s op twee posities gebruikt u de 2de en 4de met een temperatuur van 220°C, nadat u de oven minstens 10 minuten heeft voorverwarmd Vis en vlees Gebruik voor wit vlees, gevogelte en vis temperaturen van 180 °C tot 200 °C. Bij rood vlees is het goed te beginnen met een hogere temperatuur (200°C - 220°C) en vervolgens de tempera- tuur te verlagen. Over het algemeen geldt de regel: hoe groter het stuk vlees, hoe lager de temperatuur en hoe langer de tijd van braden. Zet het vlees in het midden van het ovenrek en zet er de lekplaat onder. Plaats het rek zodanig dat het vlees zich midden in de oven bevindt. Voor meer onderwarmte zet u het rek wat lager. Voor een heerlijk braadstuk kunt u het met spek of spekvet bedekken (vooral ook eend en wild) en zo plaat- sen dat het zich boven in de oven bevindt.60 Positie keuzeknop Gerecht Gewicht (Kg) Positie ovenrek van beneden af Voorverwarming (minuten) Positie thermosta- atknop Kooktijd (minuten) 1 Statisch

Eend Braadstuk Varkensvlees Koekjes (kruimeldeeg) Jamtaart

Afmaken van een gerecht - 3/4 15 220 - 4 Grill

Tong en inktvis Vleespennen met garnalen en calamari Gefileerse kabeljauw Groenteschote Biefstuk Koteletten Hamburgers Makreel Toast

10-15 15-20 15-20 7-10 15-20 2-3 Met braadspit (waar aanwezig) Vleespennen Gebraden kip Gebraden lamsvlees

55-60 30-35 Met braadspit (waar aanwezig) Kalfsvlees aan het spit Kip aan het spit Kip (aan het spit) + aardappels (op de bakplaat) Lam aan het spit

70-80 70-80 70-75 70-75 70-80 NB: de kooktijden zijn indicatief en kunnen naar gelang uw persoonlijke smaak worden veranderd. Bij het bakken onder de grill of de hetelucht grill moet de lekplaat altijd op de onderste stand staan.61 Veiligheid is een goede gewoonte

• Maak gebruik van de handgrepen aan de zijkanten van de oven als u het apparaat moet verplaatsen, zo vermijd u schade aan personen en aan de oven zelf.

• Dit apparaat is geschikt voor niet-professioneel gebruik thuis en zijn kenmerken mogen niet veranderd worden.

• De instructies gelden alleen voor de landen van destinatie waarvan de symbolen in de gebruiksaan- wijzing voorkomen en op het registratieplaatje.

• De veiligheid van dit apparaat is slechts dan gegaran- deerd als het van een volgens de geldende veiligheid- snormen aangelegde aarding is voorzien.

• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinde- ren op een afstand. Zorg ervoor dat kinderen en onbekwame personen niet in contact komen met: - het bedieningspaneel en het apparaat in het algemeen; - de verpakking (plastic zakken, piepschuim, spijkers enz.); - het apparaat gedurende en direct n gebruik van de oven of grill, vanwege de hitte; - het apparaat ongebruikt (in dit geval moeten onderde- len onschadelijk gemaakt worden). De volgende handelingen moeten vermeden worden: - het apparaat met natte handen aanraken; - het apparaat gebruiken als u blootsvoets bent; - aan het apparaat trekken of aan de voedingskabel om de stekker uit te trekken; - verkeerde en/of gevaarlijke manipulaties uitvoeren; - ventilatie-openingen verstoppen; - de elektrische draden van kleine keukenapparaten op warme delen van het apparaat laten liggen; - blootstellen aan weersomstandigheden (regen, zon); - de oven gebruiken als opbergplaats; - het gebruik van ontvlambare vloeistoffen nabij de oven; - het gebruik van adapters, verlengsnoeren en/of dubbel- stekkers; - zelf installeren of repareren zonder de hulp van een erkende installateur. Het is noodzakelijk zich tot een erkende installateur te wenden in de volgende gevallen: - het installeren (volgens de aanwijzingen van de fabri- kant); - als u niet zeker bent of het apparaat wel goed functio- neert; - voor het vervangen van het stopcontact, als de stek- ker niet past. Het is noodzakelijk zich tot de technische service van de fabrikant te wenden in de volgende gevallen: - als het apparaat na het uitpakken beschadigd lijkt; - als de voedingskabel beschadigd is en vervangen moet worden; - eis bij het vervangen altijd een origineel onderdeel. Houdt u zich aan het volgende: - alleen koken, en geen ander gebruik van het appa- raat; - na uitpakken controleren op schade; - de stroom van het apparaat afsluiten bij storingen en voordat u tot onderhoud overgaat; - als de oven niet gebruikt wordt moet u de stroom uit- schakelen en de gaskraan dicht doen (indien aanwe- zig); - gebruik ovenwanten voor het in- en uitladen van ge- rechten; - pak het handvat van de deur altijd in het midden aan, aangezien de uiteinden warm kunnen worden door een eventuele luchtstroom; - controleer altijd dat de knoppen in de positie “•”/”o” staan als het fornuis niet gebruikt wordt. - als u het apparaat niet meer gaat gebruiken, sluit dan de stroom af en snijd de voedingskabel door.

• de fabrikant stelt zich niet aansprakelijk voor eventuele schade veroorzaakt door: foutief installeren, onjuist, verkeerd of onredelijk gebruik. Voor het garanderen van de efficiëntie en veiligheid van het apparaat:

• Wendt u zich alleen tot een erkend technisch service center

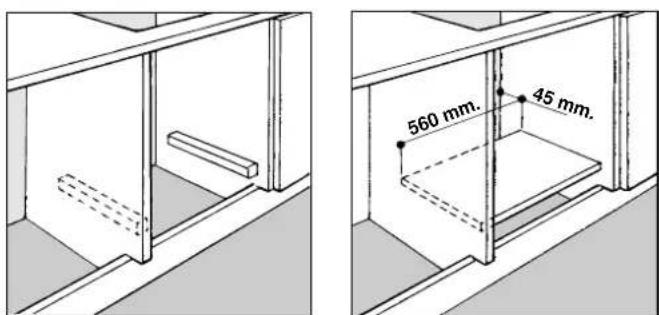

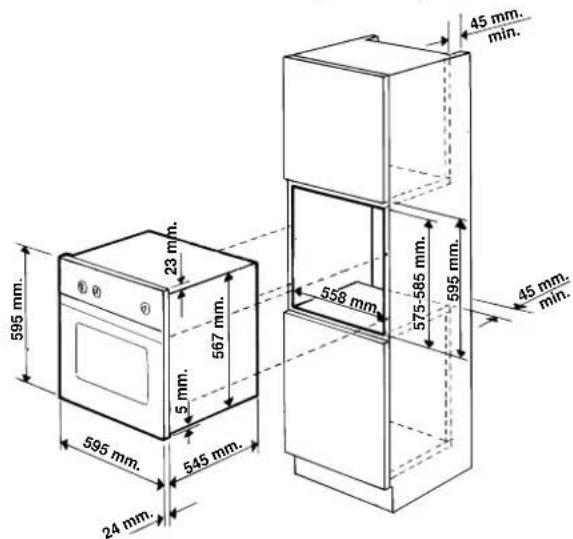

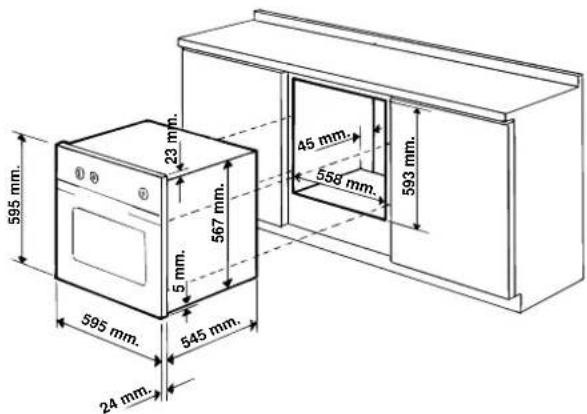

• Vereis altijd originele onderdelen62 INSTALLATIE Het installeren moet uitgevoerd worden door een be- voegde installateur en volgens de instrukties van de fabrikant. Een verkeerde aansluiting kan schade veroor- zaken aan personen, dieren of dingen en voor deze ge- vallen kan de fabrikant niet verantwoordelijk worden ge- steld. Belangrijk: sluit altijd eerst de stroom af voordat u over- gaat tot regelen, onderhoud enz. Installeren inbouwovens Voor een goede werking van het apparaat moet het meu- bel de juiste kenmerken hebben. In de afbeelding vindt u de afmetingen van de uitspaarruimte voor het plaatsen onder de aanrecht of stapelbouw. De achterwand van de uitspaarruimte moet verwijderd worden voor het luchten Het is het beste als de oven op twee houten randen steunt. Indien er een doorlopende steunplaat aanwezig is moet deze van een opening wor- den voorzien van minstens 45 x 560 mm. De wanden van aangrenzende kastjes moeten van hitte- bestendig materiaal zijn. Vooral in het geval van kastjes met fineer moet de lijm bestand zijn tegen een tempera- tuur van 100 °C. Volgens de veiligheidsnormen mogen de elektrische pa- nelen na het installeren niet aanraakbaar zijn. Alle beschermende onderdelen moeten zodanig zijn be- vestigd dat ze niet kunnen worden verwijderd zonder ge- reedschap te gebruiken. Voor het centreren laat u de 4 poten aan de zijkant van de oven samenvallen met de 4 gaten in de lijst. Vooral als de dikte van de wand van het kastje:

• 20 mm is: moet het bewegelijke deel van de poot ver- wijderd worden (afb. A);

• 18 mm is: gebruik de eerste groef die reeds in de fa- briek is voorbereid (afb. B);

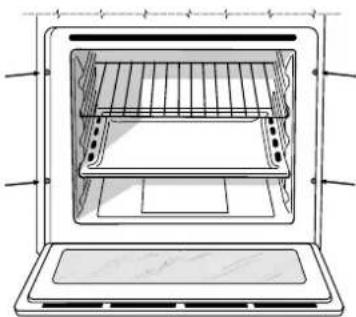

• 16 mm is: gebruik de tweede groef (afb. C). Afb. A Afb. B Afb. C Voor het bevestigen van de oven aan het meubel opent u de ovendeur en schroeft u hem vast met 4 houtschroeven in de 4 gaten in de zijrand. Elektrische aansluiting De ovens die voorzien zijn van een driepolige voedigskabel zijn gebruiksklaar voor wisselstroom met voltage en fre- quentie zoals aangegeven op het typeplaatje (op het ap- paraat) en in de gebruiksaanwijzing. De aarding van de kabel is geel/groen. 595 mm. 595 mm.24 mm.545 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm. N.B.: Installatie voor aangifte energieverbruik 595 mm. 595 mm. 24 mm. 545 mm. 5 mm.567 mm.23 mm.575-585 mm. 558 mm. 595 mm. 45 mm. min. 45 mm. min. 560 mm. 45 mm.63 Monteren voedingskabel Opening klemmenbord:

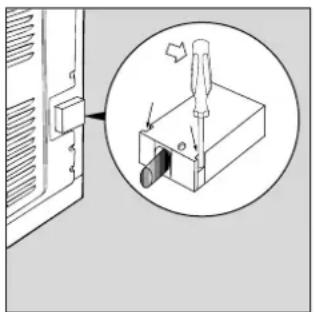

• Licht met een schroevendraaier de lipjes aan de zij- kant van de deksel van het klemmenbord op;

• trek de deksel van het klemmenbord open. Het aansluiten van de kabel:

• schroef de schroef van de kabelklem en de drie schroe- ven van de contacten L-N-6 los

• bevestig de draden onder de kop van de schroefjes en let op de kleuren: Blauw (N), Bruin (L), Geel/groen

• zet de kabel vast in de kabelklem en sluit de deksel Het aansluiten van de voedingskabel aan het net Bevestig een stekker op de voedingskabel, die geschikt is voor de lading die aangegeven wordt op het typeplaatje. In het geval er een directe aansluiting aan het net plaats- vindt, moet men tussen het apparaat en het net een veelpolige schakelaar aanbrengen met een minimum af- stand tussen de kontaktpunten van 3 mm. Deze moet aan de lading aangepast zijn en aan de geldende normen vol- doen (de geaarde kabel mag niet door de schakelaar on- derbroken worden). De voedingskabel moet zodanig geplaatst zijn, dat hij ner- gens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur. Voor het aansluiten moet men kontroleren dat:

• De electrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zo- als voorgeschreven door de geldende normen voor electrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te la- ten uitvoeren door een bevoegde electricien. De fabri- kant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aar- den van de installatie.

• Voordat het apparaat wordt aangesloten moet men zich ervan verzekeren dat de gegevens van het typeplaatje (op het apparaat en/of de verpakking) overeenkomen met de kenmerken van het electrische net en de gas- leiding.

• Controleer dat het electrische vermogen van het net en van de stopcontacten voldoende is voor het maxi- mum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich tot een bevoegde electricien wenden.

• Als de stekker en het stopcontact niet passen, dan moet de stekker vervangen worden met een passende stekker door een bevoegde electricien. Deze moet vooral ook controleren dat de doorsnede van de kabels van het stopcontact voldoende is voor het vermogen van het apparaat. Het is in het algemeen af te raden adapters, dubbel.stekkers en/of verlengsnoeren te gebruiken. Als het gebruik hiervan onvermijdelijk is dan moet men enkelvoudige of meervoudige adapters en verlengsnoeren gebruiken die voldoen aan de geldende veiligheidsnormen. Let echter op de vermogensgrens van de stroom niet te overschrijden zoals deze is aangegeven op de enkele adapter en op de verlengsnoeren, en het maximum vermogen aangegeven op de meervoudige adapter. Stekker en stopcontact moeten gemakkelijk te bereiken zijn.

Technische gegevens Afmetingen van de oven: breedte : 43,5 cm diepte: 40 cm hoogte: 32 cm Inhoud van de oven: 56 liters ENERGY LABEL Richtlijn 2002/40/CE op etiket van de elektrische ovens Norm EN 50304 Energieverbruik convectie Natuurlijk verwarmingsfunctie: a Statische Energieverbruik verklaring Klasse convectie Hetelucht verwarmingsfunctie : b Geventileerd Voltage en frekwentie van de stroomverzorging: 230V ~ 50/60Hz of 50Hz 2250W 220-230V ~ 50/60Hz 2250W (zie typeplaatje)
