BEDIENUNGSANLEITUNG FO 52 Ariston Thermo

ANALOGE PROGRAMMEERKNOP BEGIN/EINDE KOOKTIJD

12 3 6

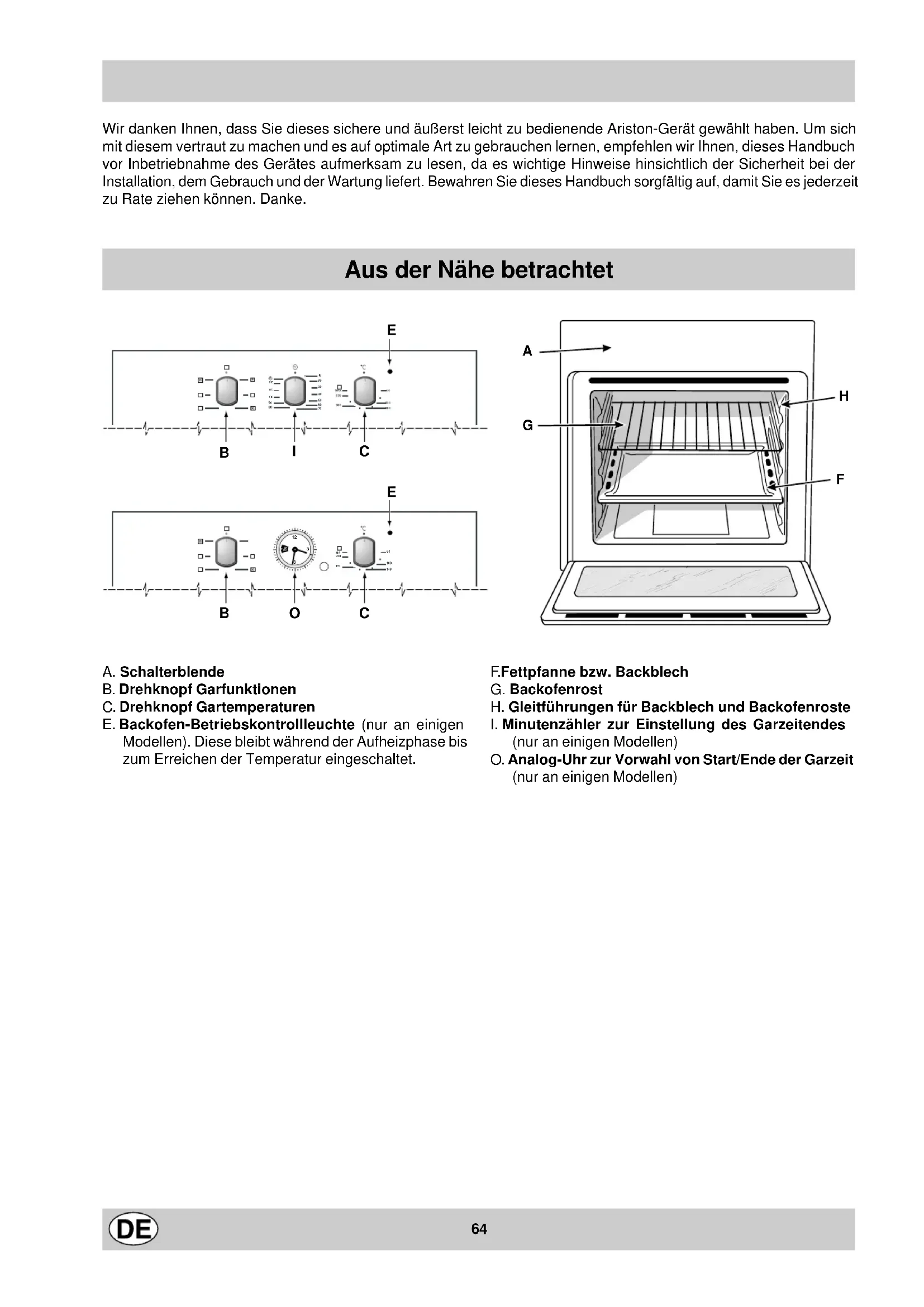

Wir danken Ihnen, dass Sie dieses sichere und äußerst leicht zu bedienende Ariston-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen lernen, empfehlen wir Ihnen, dieses Handbuch vor Inbetriebnahme des Gerätes aufmerksam zu lesen, da es wichtige Hinweise hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung liefert. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können. Danke.

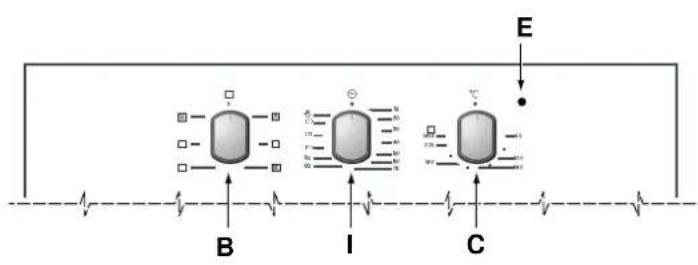

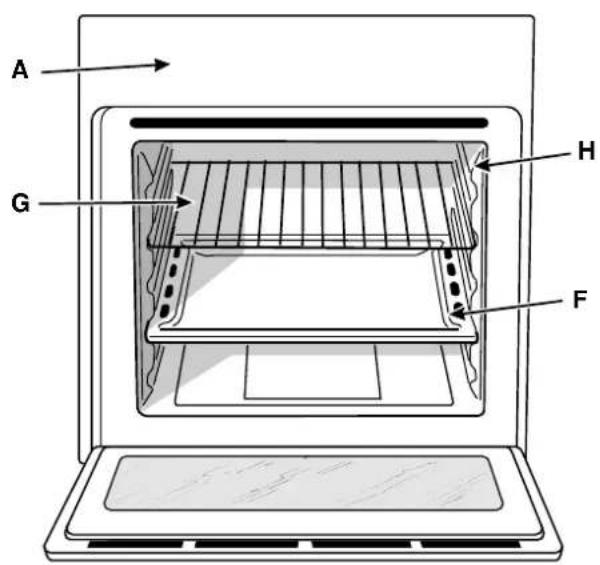

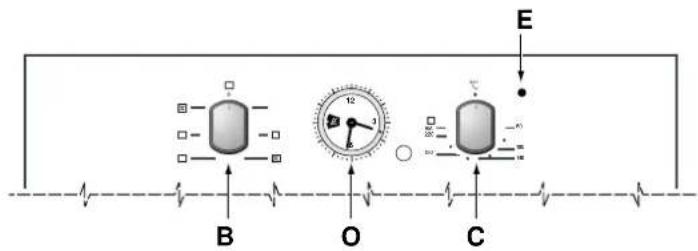

Aus der Nähe betrachtet

B I C E

B O C E

A G H F

A. Schalterblende
B. Drehknopf Garfunktionen
C. Drehknopf Gartemperaturen
E. Backofen-Betriebskontrollleuchte (nur an einigen Modellen). Diese bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.

F.Fettpfanne bzw. Backblech

G. Backofenrost

H. Gleitführungen für Backblech und Backofenroste

I. Minutenzähler zur Einstellung des Garzeitendes (nur an einigen Modellen)
O. Analog-Uhr zur Vorwahl von Start/Ende der Garzeit (nur an einigen Modellen)

Inbetriebnahme des Gerätes

Der Multifunktionsbackofen vereint in einem einzigen Gerät die Vorzüge der herkömmlichen Backöfen mit 'statischem' Wärmeübergang und die der modernen 'Heißluft'-Backöfen mit Umluft. Es handelt sich um ein äußerst vielseitiges Gerät, das es Ihnen ermöglicht, zwischen 5 einfachen und sicheren Brat-/Backmethoden wählen zu können. Eingestellt werden diese verschiedenen Funktionen über den Funktionswähler „B“ und den Thermostatenknopf „C“ der Schalterblende.

Zur Beachtung: Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa 30 Minuten bei eingestellter Höchsttemperatur und geschlossener Backofentür in Betrieb gesetzt werden. Nach Ablauf dieser Zeit schalten Sie den Backofen aus, öffnen die Backofentür und lüften die Küche. Der hierbei evtl. entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens während des Zeitraums zwischen Produktion und erster Inbetriebnahme aufgetragenen Stoffe verursacht.

Zur Beachtung: Verwenden Sie bitte die erste (die unterste) Führungsschiene nur für die Fettpfanne, d.h. zum Auffangen des abtropfenden Fleischsaftes und/oder Fettes beim Grillen oder bei Einsatz des Bratspießes (nur an einigen Modellen). Für alle anderen Gararten ist diese Führungsschiene nicht zu verwenden. Stellen Sie bei in Betrieb befindlichem Backofen auch niemals Kochgeschirr auf den Boden des eingeschalteten Backofens, Sie könnten hierdurch das Email beschädigen. Stellen Sie Ihr Kochgeschirr (Auflaufformen, Alufolien, usw.) stets auf die ordnungsgemäß in die Führungsschienen eingesetzten, mit dem Gerät gelieferten Backofenroste.

Zur Beachtung: Soll der Backofen auf manuelle Betriebsweise, d.h. unter Ausschluss des Garzeitprogrammierers eingesetzt werden, muss das Symbol mit dem auf der Schalterblende befindlichen festen Bezugszeichen in Übereinstimmung gebracht werden.

Statischer Backofen

Thermostatenknopf „C“ zwischen 60°C und Max.

Bei dieser Einstellung schalten sich die beiden Heizelemente, das untere und das obere, ein. Dies ist der klassische Backofen unserer Großmütter, der jedoch, was Wärmeverteilung und Energieeinsparung anbelangt, auf ein außergewöhnliches Niveau gebracht wurde. Der statische Backofen ist unübertrefflich bei der Zubereitung von Eintopfgerichten wie: Kohl mit Schwei- nerippchen, Stockfisch auf spanische Art, Stockfisch mit Toma- tensoße, Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete Resultate erzielen Sie bei der Zubereitung von Rind- und Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch, Wild, Lammkeule, Schweinslende usw., die eine lange Garzeit und ständige Hinzugabe von Flüssigkeit erfordern. Der statische Backofen bietet immer noch das beste System zum Backen von Kleingebäck und Kuchen, zum Garen von Obst, sowie zum Garen von Auflaufgerichten bzw. Gerichten in geschlossenen Backformen. Bei Einsatz des statischen Backofens schieben Sie bitte jedes Mal nur ein Backblech ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je nach Einsatz der verschiedenen Einschubhöhen, kann die Unter- bzw. Oberhitze optimal genutzt werden. Verwenden Sie die obere Einschubhöhe, wenn mehr Oberhitze verlangt wird, und die untere, wenn mehr Unterhitze verlangt wird.

Heißluft-Backofen

Thermostatenknopf: zwischen 60°C und Max.

Die Heizelemente schalten sich ein und das Gebläse wird in Betrieb genommen. Dank der konstant gehaltenen und im Backofen gleichmäßig verteilten Heißluft werden die Speisen sehr gleichmäßig gegart bzw. gebacken. Es können auch gleichzeitig mehrere Gerichte unterschiedlicher Art gegart werden, vorausgesetzt es werden keine unterschiedlichen Gartemperaturen verlangt. Es können bis zu 2 Einschubhöhen gleichzeitig verwendet werden. Beachten Sie hierzu die Hinweise des Abschnitts „Gleichzeitiges Garen auf mehreren Einschubhöhen“. Diese Funktion eignet sich besonders für Gratin-Gerichte, wie auch für Speisen, die längere Garzeiten erfordern, wie: Lasagna, Nudelaufläufe, Brathähnchen mit Kartoffeln usw. Bei Fleischgerichten eignen sich ganz besonders Braten zum Garen im Heißluftbackofen. Dank der optimalen Hitzeverteilung können niedrigere Temperaturen eingestellt werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt demnach zarter und der Gewichtsverlust wird eingeschränkt. Besonders geschätzt wird der Heißluftbackofen bei der Zubereitung von Fisch, der auf diese Weise mit wenig Zutaten gegart werden kann, wodurch Aussehen und Geschmack unveränderlich erhalten bleiben.

Dessert: Hefekuchen gelingen ganz besonders im Heißluftbackofen.

Die „Heißluft“-Funktion kann auch zum Auftauen von Fleisch und Brot eingesetzt werden. Stellen Sie hierzu den Thermostaten auf 80°C ein. Zum Auftauen delikater Speisen stellen Sie jedoch entweder eine Temperatur von 60°C ein, oder verwenden nur die kalte Umluft (Thermostateneinstellung demnach auf 0°C).

Oberhitze

Thermostatenknopf „C“: zwischen 60°C und Max.

Das obere Heizelement schaltet sich ein.

Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden.

Grill

Thermostatenknopf „C“: auf Max.

Das mittlere obere Heizelement schaltet sich ein.

Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw. ...

Beim Braten und Backen sollte die Ofentür niemals ganz geschlossen werden.

Der Abschnitt "Praktische Back-/Brathinweis" enthält einige Beispiele zum Einsatz des Backofens.

Umluftgrill

Thermostatenknopf „C“: zwischen 60°C und 200°C.

Das mittlere obere Heizelement schaltet sich ein und das Gebläse wird in Betrieb genommen. Außer der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, die Hitze dringt tiefer in die Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen von: Fleisch/Gemüsespießen, Bratwürsten, Schweinerippchen, Lammkoteletts, pikantes Huhn, Wachteln mit Salbei, Schweinefilet usw. ...

Beim Garen mit dem „Umluftgrill“ ist die Ofentür ganz zu schließen.

Einstellung der Gardauer / Kurzzeitwecker (I) (nur an einigen Modellen)

Bei einigen Modelle ist eine Programmierung der Garzeit möglich. Zum Einstellen muß der Minutenzähler mittels des Drehknofes "I" eine komplette Umdrehung nach rechts; aufgezogen werden; durch Zurückdrehen nach links wird die Zeit. Die eingestellte Zeit in Minuten muß mit dem auf der Blende befindlichen Bezugspunkt übereinstimmen. Nach Ablauf der programmierten Zeit setzt sich das Läutewerk in Betrieb und der Backofen wird ausgeschaltet.

Achtung: Wird der Backofen manuell (ohne Programmierung der Garzeit) aktiviert, muß der Bezugspunkt des Minutenzählers auf dem Symbol stehen.

Bei ausgeschaltetem Backofen steht nur die Kurzzetweckfunktion zur Verfügung.

Backofenbeleuchtung

Diese wird durch Drehen des Knopfes „B“ auf das Symbol eingeschaltet. Weiterhin leuchtet diese bei Inbetriebnahme des Backofens.

Kühlgebläse

Um die Wärmeerzeugung an den äußeren Teilen des Backofens herabzusetzen, wurden einige Modelle mit einem Kühlgebläse bestückt, das sich bei heißem Backofen automatisch einschaltet.

Sobald sich dieses Gebläse in Betrieb setzt, ist zwischen Frontblende und Backofentür ein austretender Luftstrahl zu vernehmen.

Anmerkung: Nach Abschluss des Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

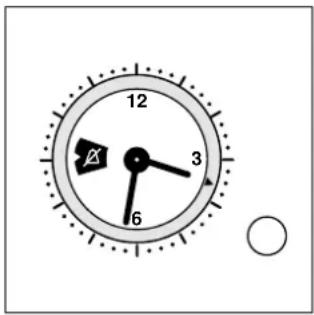

ANALOGE UHR ZUR VORWAHL VON START/ENDE DER GARZEIT

12 3 6

Einstellung der Uhrzeit

Der Backofen muss am Stromnetz angeschlossen sein.

Drücken Sie den Knopf und drehen Sie diesen gleichzeitig entgegen dem Uhrzeigersinn bis die genaue Uhrzeit eingestellt ist.

NB: Die elektrische Uhr muß bei Stromausfall wieder neu eingestellt werden.

Manuelle Betriebsweise

Diese ist dann zu wählen, wenn die Garzeit nicht vorprogrammiert werden soll.

1 Drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, bis in der Uhr das Symbol „erscheint.
2 Ziehen Sie den Drehknopf und drehen Sie diesen gleichzeitig entgegen dem Uhrzeigersinn, bis der rotierende rote Pfeil mit dem Stundenzeiger der eingestellten Uhr übereinsteht. Ein Einrasten (klick) zeigt die korrekt abgeschlossene Einstellung an.

Wählen Sie mittels des Programmwahlschalters das gewünschte Garprogramm. Durch Drehen desselben auf Position „0“ schalten Sie den Backofen aus.

Vorwahl der Garzeit mit sofortigem Start

1 Drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, bis links der Uhr die gewünschte Garzeit (0 - 180 min.) ersichtlich ist.

2 Ziehen Sie den Drehknopf und drehen diesen gleichzeitig entgegen dem Uhrzeigersinn, bis der rotierende rote Pfeil mit dem Stundenzeiger der eingestellten Uhr übereinsteht. Die korrekt abgeschlossene Einstellung wird durch kurzes Einrasten (klick) angezeigt.

Wählen Sie mittels des Programmwahlschalters das gewünschte Garprogramm.

Der Backofen setzt sich sofort in Betrieb und bleibt für die gesamte eingestellte Garzeit eingeschaltet. Bei Garzeitende, ertönt ein akustisches Signal, der Backofen schaltet sich von selbst aus.

Um das Signal abzustellen, drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, bis links der Uhr das Symbol eingeblendet wird.

Vorwahl der Garzeit mit verzögertem Start

1 Garzeit:

Drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, bis links der Uhr die gewünschte Garzeit (0-180 min.) erichtlich ist.

2 Garzeitstart:

Ziehen Sie den Drehknopf und drehen Sie diesen gleichzeitig entgegen dem Uhrzeigersinn bis der rotierende, rote Pfeil auf der gewünschte Uhrzeit vor dem Stundenzeiger (in Uhrzeigersinn) der Uhr steht. Bei Erreichung der Startzeit setzt sich der Backofen für die zuvor bestimmte Gardauer selbstständig in Betrieb.

Wählen Sie mittels des Programmwahlschalters das gewünschte Garprogramm.

Der Backofen setzt sich zu der gewünschten Zeit in Betrieb und bleibt für die eingestellte Garzeit eingeschaltet. Ist die Zeit abgelaufen, ertönt ein akustisches Signal, der Backofen schaltet sich von selbst aus..

Um das Signal abzustellen, drehen Sie den Drehknopf entgegen dem Uhrzeigersinn bis links der Uhr das Symbol eingeblendet wird.

So halte ich das Gerät in Topform

Vor jeder Reinigung und Pflege muß das Gerät vom Stromnetz getrennt werden.

Um eine lange Lebensdauer des Backofens zu gewährleisten, muß er regelmäßig gründlich gereinigt werden. Berücksichtigen Sie hierbei, dass:

• Verwenden Sie zur Reinigung bitte keine Dampfgeräte.
• die Oberflächen aus Email oder Edelstahl mit lauwarmem Wasser zu reinigen sind; verwenden Sie bitte keine Scheuermittel oder scharfe Reiniger, die diese hochwertigen Oberflächen beschädigen könnten. Auf Edelstahl könnten sich Flecken bilden. Sollten diese nur schwer zu entfernen sein, empfehlen wir den Einsatz der im Handel erhältlichen Spezialreinigungs- und Pflegemittel. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben;
• der noch lauwarme Backofen möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgespült und mit einem weichen Tuch sorgfältig abgetrocknet werden sollte. Vermeiden Sie den Einsatz von Scheuermitteln (zum Beispiel Pulver-Reinigern usw.) und Scheuerschwämmen, oder Säuren (z.B. Antikalklösungen usw.), diese könnten das Email beschädigen. Verwenden Sie bei besonders hartnäckigen Verschmutzungen die üblicherweise zur Reinigung des Backofens bestimmten Spezialreiniger. Halten Sie sich jedoch genau an die auf der Packung angegebenen Gebrauchsanleitungen;
• sich bei längerer Betriebszeit des Backofens Kondenswasser bilden könnte. Reiben Sie dieses mit einem weichen Tuch trocken;
• die rund um die Backofenöffnung befindliche Dichtung die korrekte Funktionsweise des Backofens garantiert. Der Zustand dieser Dichtung sollte demnach regelmäßig überprüft werden. Gegebenenfalls ist diese zu reinigen, wobei jedoch keine Scheuermittel oder -produkte zu verwenden sind. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen;
• der Backofenboden niemals mit Alufolie ausgelegt werden darf, da der hierdurch verursachte Wärmestau den Garvorgang gefährden und auch das Email beschädigen würde.
• das Glas des Backofenfensters mit einem milden Reiniger und einem weichen Schwammtuch gereinigt und anschließend mit einem weichen Tuch trockengerieben werden muss.

Abnehmen der Backofentür

Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden. Verfahren Sie hierzu wie folgt:

• die Tür ganz öffnen;
- klappen Sie die seitlich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese nach links;
- fassen Sie die Tür an den beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz;
- ziehen Sie die Tür zu sich hin aus ihrer Lagerung heraus. In umgekehrter Reihenfolge wird die Tür wieder angebracht.

Lampenwechsel im Backofenraum

• Die Stromversorgung des Backofens abschalten, und zwar entweder mit dem für den Anschluß an die Stromleitung verwendeten allpoligen Schalter, oder durch Herausziehen des Steckers, sofern dieser zugänglich ist.
• Die Glasabdeckung der Lampenhalterung herausdrehen.
• Die Lampe herausschrauben und durch eine hitzebeständige Lampe (300°C) nachstehender Eigenschaften ersetzen:

• Spannung 230/240 V
• Leistung 25W
• Sockel E14

• Die Glasabdeckung einsetzen und die Stromversorgung zum Backofen wieder herstellen.

Praktische Back-/Brathinweise

Der Backofen stellt Ihnen eine umfangreiche Programm-palette zur Verfügung, um jede Speise optimal garen zu können. Im Laufe der Zeit werden Sie dieses vielseitige Gerät optimal zu nutzen wissen, demnach gelten die nachstehenden Anleitungen nur als Richtlinie, die Sie durch Ihre persönliche Erfahrung erweitern können.

Vorheizen

Sollte sich ein Vorheizen des Backofens als erforderlich erweisen, wie bei Hefeteigen usw., dann empfiehlt sich der Einsatz der Funktion "Heißluft" da auf dieser Einstellung die gewünschte Temperatur in kürzester Zeit, und demnach stromsparend, erreicht werden kann. Nach Einschieben des Backgutes kann der Backofen dann auf die geeignete Temperatur umgeschaltet werden.

Gleichzeitiges Garen auf mehreren Einschubhöhen

Soll auf zwei Einschubhöhen gegart werden, dann wählen Sie bitte nur die Funktion „Heißluft“ nur diese ermöglicht ein solches Garen.

• Ihr Backofen hat insgesamt 5 Einschubhöhen. Beim Heißluftgaren verwenden Sie jedoch bitte nur zwei der mittleren drei Einschubhöhen, die oberste und die unterste ist zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.
• Im Allgemeinen wird die 2. und 4. Einschubhöhe von unten eingesetzt, wobei auf die 2. Führungsschiene die Gerichte eingeschoben werden, die größere Hitze verlangen. Bereiten Sie zum Beispiel gleichzeitig mit anderen Speisen einen Fleischbraten zu, dann sollte dieser auf die 2. Führungsschiene und die zarteren Gerichte auf die 4. Führungsschiene eingeschoben werden.
• Beim Garen von Speisen, die unterschiedliche Gartemperaturen bzw. -zeiten verlangen, stellen Sie eine Durchschnittszeit ein, schieben das empfindlichere Gericht auf die 4. Einschubhöhe und nehmen das Gericht mit der kürzeren Garzeit zuerst aus dem Backofen.
• Verwenden Sie die Fettpfanne bzw. das Backblech auf der unteren, den Backofenrost auf der oberen Einschubhöhe.

Gebrauch des Grills

Der Multifunktions-Backofen bietet Ihnen 2 unterschiedliche Grillmöglichkeiten.

Bei Einsatz der Funktion "grill", mit nicht ganz geschlossener Ofentür, sollte das Grillgut auf die Mitte des Rostes (3. oder 4. Einschubhöhe von unten) gelegt werden, da auf dieser Einstellung nur der mittlere Teil des oberen Heizwiderstandes eingeschaltet ist.

Verwenden Sie die 1. Einschubhöhe nur für die Fettpfanne, die Sie zum Auffangen des abtropfenden Fettes bzw. Fleischsaftes unter das Grillgut schieben.

Bei Einsatz dieser Funktion sollte der Thermostat auf die höchste Stufe eingestellt werden. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Thermostaten ganz einfach auf die gewünschte Temperatur.

Die Einstellung "Umluft-Grill", ausschließlich mit geschlossener Öfentür, ist äußerst praktisch für rasches Grillen, die vom Grill ausgestrahlte Heißluft wird besser verteilt, wodurch gleichzeitig die Oberseite gebräunt und die Unterseite gegart wird.

Auf dieser Einstellung können bereits gegarte Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.) Setzen Sie den Grillrost auf die 2. oder 3. Führung (siehe Tabelle), und schieben Sie die Fettpfanne unter das Grillgut, um abtropendes Fett aufzufangen und Rauchbildung zu vermeiden.

Wichtig: "Umluft-Grill" Sie bei geschlossener Backofentür, dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%). Bei Einsatz dieser Funktion sollte der Thermostat a 200°C eingestellt werden, nur so arbeitet der Grill, der mittels Ausstrahlung von Infrarotstrahlen heizt, auf optimale Weise. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Thermostaten ganz einfach auf die gewünschte Temperatur.

Die besten Resultate erzielen Sie durch Einschieben des Grillrostes auf die unteren Führungen (siehe Tabelle) und schieben Sie die Fettpfanne unter das Grillgut (unterste Führung), um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Backen

Schieben Sie das Backwerk stets in den heißen Backofen; und halten Sie die Vorheizzeit ein. Ist diese abgelaufen, erlischt die rote Kontrolleuchte „E“. Öffnen Sie während des Backens nicht die Backofentür, um ein Zusammenfallen des Kuchens zu verhindern. Was tun wenn:

Der Kuchen zu trocken ist ?

Das nächste Mal stellen Sie eine um 10°C höhere Temperatur ein und verkürzen Sie die Backzeit.

Der Kuchen zusammenfällt ?

Verwenden Sie weniger Flüssigkeit oder stellen Sie eine um 10°C niedrigere Temperatur ein.

Der Kuchen an der Oberseite zu dunkel ist ?

Wählen Sie eine niedrigere Einschubhöhe, eine niedrigere Temperatur und verlängern Sie die Backzeit.

Der Kuchen außen gut gebacken aber innen noch klebrig ist ?

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlängern Sie die Backzeit.

Der Kuchen sich nicht aus der Form löst?

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl oder legen Sie Backpapier in die Form.

Bei Heißluftbetrieb auf mehreren Ebenen gebacken bzw. gebraten wurde, und nicht alle Gerichte gleichförmig gar sind?

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zu nehmen.

Pizza

Zum optimalen Garen einer Pizza wählen Sie die Funktion _ "Heißluft":

• Heizen Sie den Backofen mindestens 10 Minuten vor.
• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Backrost. Bei Verwenden des Backblechs bzw. der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Während des Backens sollte die Backofentür nicht zu häufig geöffnet werden.
• Bei reich belegten Pizzas (Capricciosa, Quattro Stagioni) ist es ratsam, die Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.
• Soll auf zwei Ebenen Pizza gebacken werden, dann verwenden Sie bitte die 2. und 4. Einschubhöhe und stellen Sie den Thermostaten auf 220°C; der Backofen muß mindestens 10 Minuten gut vorgeheizt werden.

Fisch und Fleisch

Für Geflügel und Fisch stellen Sie eine Temperatur von 180 °C - 200 °C ein.

Für Rinderbraten, der außen gut angebraten, innen jedoch saftig bleiben soll, empfiehlt es sich, das Fleisch bei hoher Temperatur (200°C?220°C) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen.

Als Richtlinie gilt: je größer der Braten, desto niedriger die Temperatur und um so länger die Bratzeit. Legen Sie den Braten in die Mitte auf den Rost und schieben Sie die Fettpfanne unter den Rost, um das abtropfende Fett aufzufangen.

Den Rost so einschieben, daß sich der Braten auf der mittleren Einschubhöhe befindet. Wird mehr Unterhitze gewünscht, muß der Braten auf eine niedrigere Ebene eingeschoben werden. Belegen Sie das Fleisch (insbesondere bei Entenbraten und Wild) mit Speckscheiben, das garantiert besonders schmackhafte Braten. Schieben Sie den Braten so ein, dass er möglichst viel Oberhitze bekommt.

Position Funktionswähler	Gerichte Gew.	(kg)	Einschub-Höhe von unten	Vorheizzeit (Minuten)	Position Thermostaten-Regler	Garzeit (Minuten)
1 Statischer Backofen	EnteKalbs- oder RinderbratenSchweinebratenGebäckMürbeteigkuchen	111-1	33333	1515151515	200200200180180	65-7570-7570-8015-2030-35
2 Heißluft-Backofen	Pizza (auf 2 Ebenen)LasagneLammBrathähnchen + KartoffelnMakrelenPlum-cakeWindbeutel (auf 2 Ebenen)Gebäck (auf 2 Ebenen)Biskuitböden (auf 1 Ebene)Biskuitböden (auf 2 Ebenen)Quiche	11110.50.50.51.01.5	2-432-422-422-43	1510101010101010101015	220200180180180170190180170170200	15-2030-3550-6060-7530-3540-5020-2510-1515-2020-2525-30
3 Oberhitze	Nachgaren von Speisen -	3/4 15	220 -
4 Grill	Seezungen undTintenfischeTintenfisch- undKrebsspießeKabeljaufiletGegrillte GemüseKalbsteaksKotelettsHamburgerMakrelenToast	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	4443/4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444	5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	MaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxmaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxCapita
	Mit Bratspieß (falls vorhanden)Kalbfleisch am SpießHuhn am SpießLamm am Spieß	1.01.51.0	---	55555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	80-9070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-6030-35
5 Umluftgrill	Gegrilltes HähnchenaTintenfische	1.51.5	33	55	200200	55-6030-35
	Mit Bratspieß (falls vorhanden)Kalbfleisch am SpießHuhn am SpießHähnchen (am Spieß) +Röstkartoffeln (auf dem Backblech)Lamm am Spieß	1.52.01.5-1.51.5	---2---	5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	200200200200200200200200200200200200200200200200200200200200200200200200200200200200200200200200200200	70-8070-8070-8070-7570-7570-8070-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7570-7070-8

NB.: Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Umluftgrills ist die Fettpfanne auf die unterste Führung zu schieben.

Die Sicherheit - Eine gute Gewohnheit

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitte folgendes beachten:

• wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren
• verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

- Bedienen Sie sich zur Positionsveränderung des Geräts stets der an den Seiten des Ofens eingekerbten Griffe. Sie vermeiden auf diese Weise Schäden an Personen oder am Gerät selbst.

- Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.

- Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.

- Die elektrische Sicherheit dieses Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird.

- Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Vermeiden Sie demnach, diese zu berühren und halten Sie Kinder vom Ofen fern.

Folgende Gefahrenquellen sollten für Kinder und unfähige Personen nicht zugänglich sein:

• die Bedienungselemente und das Gerät im allgemeinen;
• die Verpackung (Plastikbeutel, Nägel usw.)
• das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da es sehr heiß werden kann;
• das Altgerät (bei einem solchen muss auch dafür gesorgt werden, dass keines seiner Bestandteile mehr eine Gefahrenquelle darstellen kann).

Vermeiden Sie bitte:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu benutzen;
• den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen;
• unsachgemäße und demnach gefährliche Eingriffe;
• die Be- und Entlüftungsschlitze zu verstopfen;
• dass das Kabel kleiner Elektrogeräte mit heißen Teilen des Backofens in Berührung kommt;
• das Gerät der Witterung (Regen, Sonne usw.) auszusetzen;
• den Backofen als Lagerungsstätte zu verwenden;

• den Gebrauch brennbarer Flüssigkeiten in seiner Nähe;

• den Einsatz von Adaptern, Vielfachsteckdosen und/oder Verlängerungen;

• Installations- und Reparationsversuche, ohne Fachpersonal anzufordern.

Fordern Sie absolut Fachpersonal an:

• für die Installation (gemäß den Anweisungen des Herstellers);
• bei Zweifeln hinsichtlich der Funktionsweise;
• wenn die Steckdose ausgetauscht werden muss, falls diese mit dem Gerätestecker nicht übereinstimmen sollte.

Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststellen an bei:

• Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials;
• Beschädigung oder Austausch des Zufuhrkabels;
• Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen.

Folgendes sollte befolgt werden:

• Verwenden Sie das Gerät für keine anderen Zwecke, als zum Garen von Speisen.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde.
• Trennen Sie das Gerät bei Betriebsstörungen, vor der Wartung und Reinigung vom Stromnetz.
• Schalten Sie das Gerät vom Stromnetz ab, und drehen Sie den Gashahn (wenn vorgesehen) ab, wenn das Gerät nicht in Betrieb ist.
• Verwenden Sie Backofenhandschuhe.
• Fassen Sie den Griff stets in der Mitte an, da die Seitenteile durch eventuellen Heißluftaustritt äußerst heiß sein könnten.
• Vergewissern Sie sich stets, daß sich die Reglerknöpfe auf Position “•”/“o” befinden, wenn sich das Gerät nicht in Gebrauch befindet.
• Schneiden Sie bitte vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte!) Elektrokabel ab.
• Der Hersteller kann für eventuelle, durch fehlerhafte Installation, oder unsachgemäßen, falschen oder unangemessenen Gebrauch nicht haftbar gemacht werden.

INSTALLIERUNG

Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht zur Verantwortung gezogen werden kann.

Wichtig: Vor jeder Einstellung, Wartung usw. muss der Backofen vom Stromnetz getrennt werden.

Installation der Einbaubacköfen

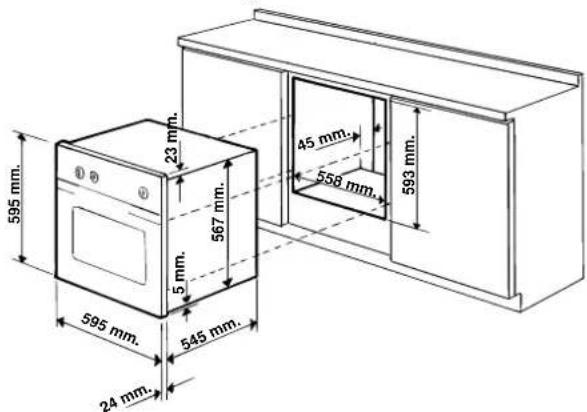

PUm eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank geeignete Merkmale aufweisen. Auf nachstehender Abbildung sind die jeweils für den Einbau in einen Unterbau oder in einen Hochschrank erforderlichen Abmessungen ersichtlich.

595 mm. 23 mm. 567 mm. 5 mm. 595 mm. 545 mm. 24 mm. 45 mm. 558 mm. 593 mm.

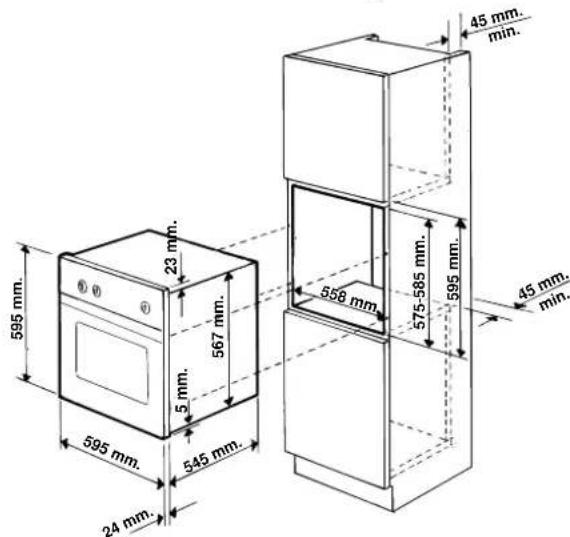

NB: Installation zwecks Energiedeklaration

595 mm. 23 mm. 567 mm. 5 mm. 595 mm. 545 mm. 24 mm. 556 mm. 575-585 mm. 595 mm. 45 mm. min. 46 mm. min.

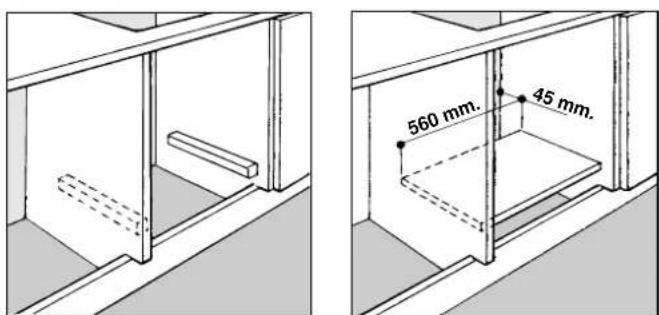

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten aufliegt; sollte eine durchgehende Fläche als Auflage vorhanden sein, muss diese mit einem Ausschnitt von mindestens 45 x 560 mm versehen werden.

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material beschaffen sein. Dies gilt besonders für Möbel aus Furnierholz, deren Leim einer Temperatur von 100 °C standhalten muss.

Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit den Elektroteilen ausgeschlossen sein.

Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.

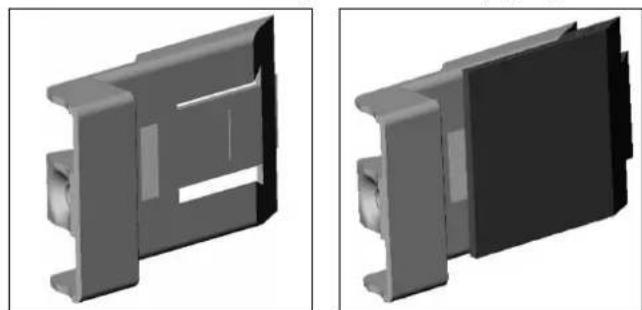

Um eine korrekte Zentrierung zu gewährleisten, müssen die 4 seitlich am Backofen befindlichen Klampen mit den 4 Löchern des Rahmens in Übereinstimmung gebracht werden. Im Besonderen muss, bei einer Stärke der Umbauschrankwand von:

• 20 mm: der bewegliche Teil der Klampe abgenommen werden (Abb. A);
• 18 mm: die erste, werkseitig bereits angebrachte Rille genutzt werden (Abb. B);
  • 16 mm: die zweite Rille genutzt werden (Fig. C).

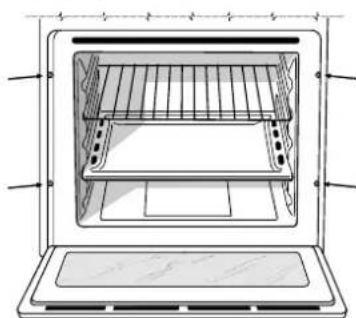

Zur Befestigung des Backofens am Möbel öffnen Sie die Backofentür und befestigen Sie ihn dann mittels 4 Holzschrauben, die in die 4 im Backofenrahmen befindlichen Löcher einzuschrauben sind.

Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf dem Gerät) und in der Bedienungsanleitung angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün.

Verlegen des Netzkabels

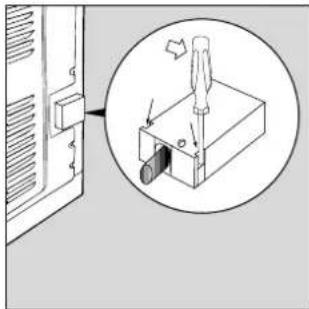

Öffnen des Klemmengehäuses:

• Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an.
• Ziehen Sie den Deckel des Klemmengehäuses ab.
  Verlegen Sie nun das Versorgungskabel wie folgt:
• die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N-, herausschrauben;
• die Drähte unter Beachtung der entsprechenden Farben unter den Schraubenköpfen befestigen: Blau (N) Braun (L) Gelb/Grün
• das Versorgungskabel in der entsprechenden Kabelklemme befestigen und den Deckel schließen.

Anschluß des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Mindestöffnung von 3 mm, der der Strombelastung und den geltenden Richtlinien entspricht, zwischenzuschalten (der Erdleiter darf nicht durch den Schalter unterbrochen werden).

Das Versorgungskabel muß so verlaufen, daß es an keiner Stelle eine Temperatur erreicht, die 50°C über der Raum-temperatur liegt.

Bevor der Anschluß vorgenommen wird, beachten Sie, daß:

• Die elektrische Sicherheit dieses Gerätes nur dann gewährleistet ist, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muß überprüft werden, im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordern. Der Hersteller kann für eventuelle durch Fehlen einer Erdungsanlage verursachte Schäden nicht zur Verantwortung gezogen werden.
- Vor Anschluß des Gerätes kontrollieren Sie bitte, daß die auf dem Typenschild (befindlich auf dem Gerät und/oder auf der Verpackung) angegebenen Daten mit denen des Stromversorgungsnetzes übereinstimmen.
- Vergewissern Sie sich davon, daß die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
- Falls Steckdose und Stecker des Gerätes nicht übereinstimmen sollten, ist die Steckdose von einem Fachmann durch eine andere geeigneten Typs zu ersetzen. Derselbe muß bei der Gelegenheit auch überprüfen, daß der Steckdosen-Kabelquerschnitt der Leistungsaufnahme des Gerätes entspricht. Allgemein ist die Verwendung von Adpatern, Vielfachsteckdosen und/oder Verlängerungen nicht ratsam. Falls deren Gebrauch jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder Vielfachadapter und Verlängerungen verwendet werden, die den geltenden Sicherheitsvorschriften entsprechen; achten Sie darauf, daß die auf dem Einfachadapter und den Verlängerungen angegebene Stromleistungsgrenze und die auf dem Vielfachadapter angegebene Höchstleistungsgrenze nicht überschritten wird. Stecker und Steckdose müssen leicht zugänglich sein.

Technische Eigenschaften

Nutzabmessungen des Backofens:

Breite: cm 43,5

Tiefe: cm 40

Höhe: cm 32

Nutzvolumen des Backofens:

Liter 56

ENERGIE-ETIKETT

Richtlinie 2002/40/CE über die Etikettierung von Elektrobacköfen Norm EN 50304

Energieverbrauch Natürliche Konvektion

Heizfunktion: ■ Statischer

Deklarierte Energieverbrauchsklasse Erzwungene Konvektion

Heizfunktion: Heißluft

Versorgungsspannung und -frequenz:

230V \~ 50/60Hz oder 50Hz 2250W

220-230V \~ 50/60Hz 2250W

(siehe Typenschild)

Diesel gerät entspricht den folgenden EG- richtlinen:

- 73/23/EWG vom19.02.73 (Niederspannung) und nachfolgenden Änderungen;

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;

- 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
