Producttype	Afzuigkap
Merk	Gaggenau
Model	AW 221170
Bedrijfsmodi	Luchtafvoer en Luchtrecirculatie
Afzuigvermogens	3 snelheden + intensief (5 minuten)
Verlichting	Halogeen- of gloeilampen, dimbaar
Vetfilters	Metaal, vaatwasmachinebestendig
Actief koolstoffilter	Vervanging 2 keer per jaar (recirculatiemodus)
Verzadigingsindicator	F knippert na 30 bedrijfsuren
Uitgestelde uitschakeling	10 minuten op alle snelheden
Intermitterende ventilatie	5 minuten per uur
Minimale afstand boven elektrische kookplaten	550 mm
Minimale afstand boven gaskookplaten	650 mm
Maximaal draagvermogen	40 kg
Diameter afvoerkanaal	150 mm aanbevolen (min. 120 mm)
Lengte stroomkabel	Ca. 1,30 m
Voeding	Geaard stopcontact, aanbevolen aparte groep
Materiaal	Roestvrij staal
Repareerbaarheid	Lampen en filters vervangbaar door gebruiker
Garantie	Raadpleeg de servicehandleiding

Veelgestelde vragen - AW 221170 GAGGENAU

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters kunnen in de vaatwasser (plat) of met de hand in heet water met afwasmiddel worden gereinigd. Borstel, spoel en laat uitlekken. Gebruik geen agressieve schoonmaakmiddelen. Reinig ze minstens een keer per maand als het apparaat 1 tot 2 uur per dag wordt gebruikt.

Hoe vervang ik het actief koolstoffilter?

Verwijder de vetfilters, plaats het nieuwe actief koolstoffilter door het lipje vast te klikken, en plaats de vetfilters terug. Het actief koolstoffilter moet ongeveer 2 keer per jaar worden vervangen in de recirculatiemodus.

Wat betekent het knipperende F-lampje?

Het F-lampje knippert na 30 bedrijfsuren om aan te geven dat de vetfilters moeten worden gereinigd. Druk op de F-toets om het lampje na reiniging uit te schakelen.

Hoe stel ik de uitgestelde uitschakeling in?

Selecteer eerst de gewenste snelheid (1, 2, 3 of Int), druk vervolgens op de Ⓞ-toets. De afzuigkap stopt automatisch na 10 minuten, maar de verlichting blijft aan.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 550 mm. Voor gaskookplaten is deze 650 mm (gemeten vanaf de bovenrand van de steunrooster). Als meerdere kooktypes worden gebruikt, geldt de grootste afstand.

Kan ik de afzuigkap gebruiken met een gaskookplaat?

Ja, maar houd u aan de minimale afstanden (650 mm) en gebruik niet meer dan twee branders op vol vermogen gedurende meer dan 15 minuten. Zorg voor voldoende ventilatie in de ruimte.

Hoe vervang ik een halogeenlamp?

Schakel de afzuigkap spanningsloos en wacht tot de lampen zijn afgekoeld. Verwijder voorzichtig de ring van de lamp met een gereedschap, vervang de defecte lamp door een lamp van hetzelfde type en vermogen, zonder het glas met de vingers aan te raken. Plaats de afdekking terug.

Hoe reset ik de verzadigingsindicator van de filters?

Na het reinigen of vervangen van de filters, drukt u op de F-toets (verzadigingsindicator) om het knipperende lampje uit te schakelen. De indicator wordt automatisch gereset.

Wat is intermitterende ventilatie?

Intermitterende ventilatie laat de afzuigkap automatisch 5 minuten per uur inschakelen. Om deze te activeren, drukt u gelijktijdig op de 0-toets en de gewenste snelheid (1, 2 of 3). Om te stoppen, drukt u op 0.

Hoe installeer ik de afzuigkap aan de muur?

Gebruik de mal om de bevestigingen te markeren. Boor en plaats de pluggen (voor massieve muren). Haak de afzuigkap aan de ophangmiddelen, stel de waterpas in en bevestig met de veiligheidsschroeven en dopjes. Zorg ervoor dat de muur een gewicht van 40 kg kan dragen.

GEBRUIKSAANWIJZING AW 221170 GAGGENAU

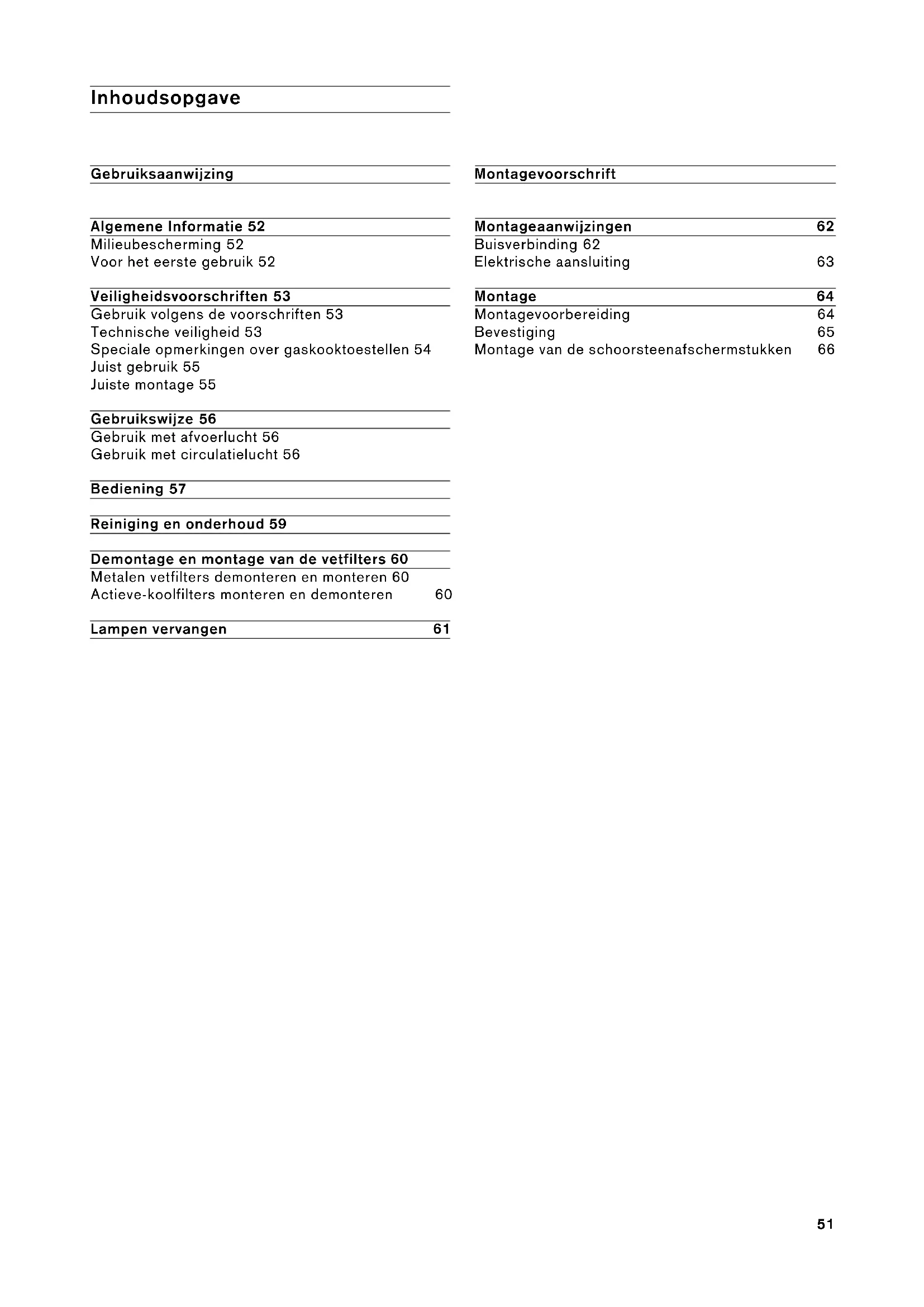

Algemene Informatie 52

Milieubescherming 52

Voor het eerste gebruik 52

Veiligheidsvoorschriften 53

Gebruik volgens de voorschriften 53

Gebruik met afvoerlucht 56

Gebruik met circulatielucht 56

Bediening 57

Reiniging en onderhoud 59

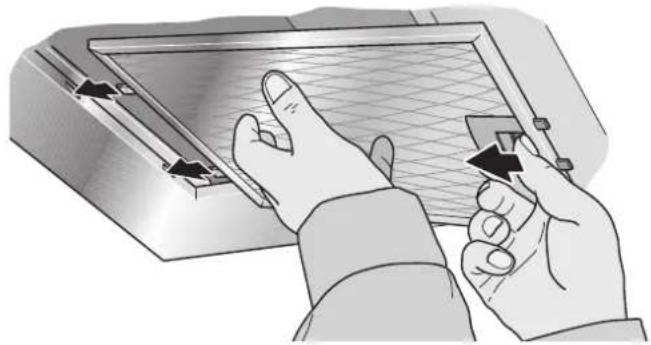

Demontage en montage van de vetfilters 60

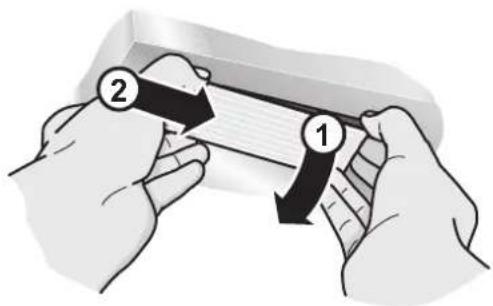

Metalen vetfilters demonteren en monteren 60

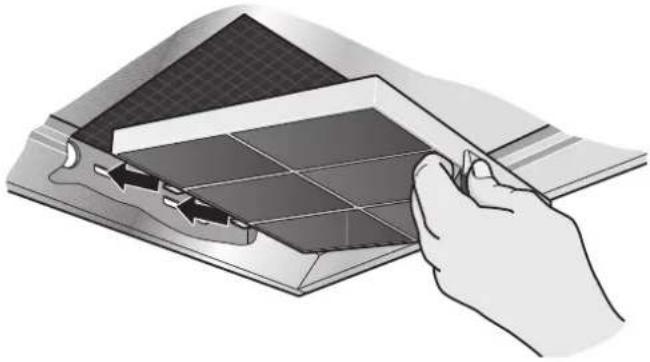

Actieve-koolfilters monteren en demonteren 60

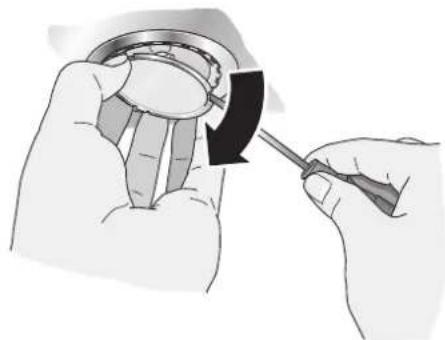

Lampen vervangen 61

Montagevoorschrift

Montageaanwijzingen 62

Buisverbinding 62

Elektrische aansluiting 63

Montage 64

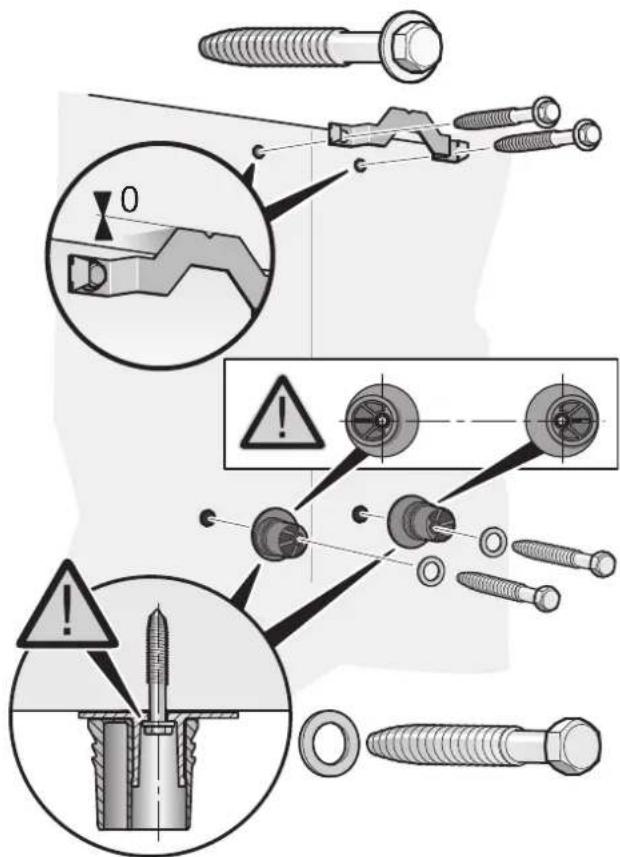

Montagevoorbereiding 64

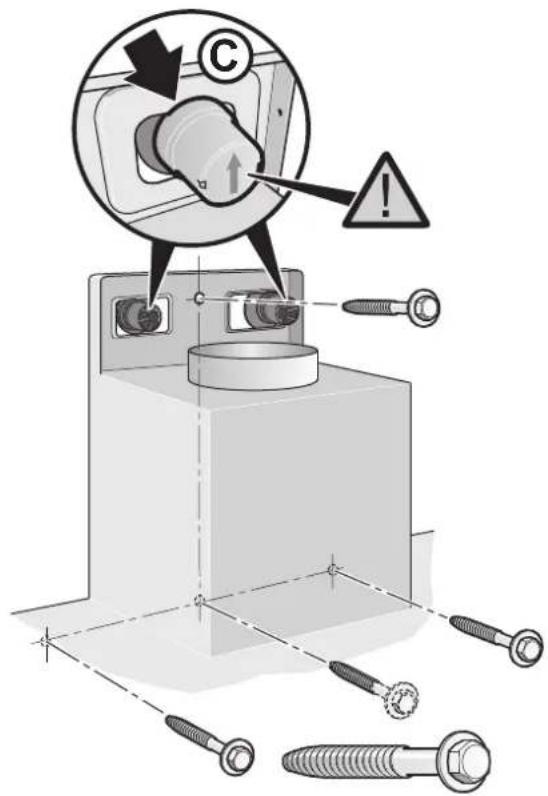

Bevestiging 65

Montage van de schoorsteenafschermstukken 66

Milieubescherming

Recycling van de transportverpakking

Uw nieuwe apparaat is op weg naar u beschermd door de verpakking. De gebruikte materialen zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijke afvoer van het verpakking.

⚠️ VERWONDINGSGEVAAR

De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen.

Afvoeren van het oude apparaat

Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtlijn vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

Doe het oude apparaat in geen geval bij het huisvuil!

Vraag bij uw speciaalzaak of gemeente om actuele informatie over het afvoeren van afval en het oude apparaat.

Zorg ervoor dat het oude apparaat buiten bereik van kinderen wordt opgeborgen voordat het wordt afgevoerd.

Voor het eerste gebruik

Opmerking: Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat in gebruik neemt. Deze bevat belangrijke informatie voor uw veiligheid en over het gebruik en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het installatievoorschrift en overhandig deze als u het apparaat doorgeeft aan derden.

Storingen

Wanneer op de indicatie een F wordt weergegeven:

• Zie de paragraaf "Bediening".

Als de afzuigkap niet kan worden bediend:

- De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Neem bij vragen en storingen contact op met de klantenservice.

(zie de lijst met klantenserviceadressen).

Vermeld bij een telefoongesprek a.u.b. het volgende:

E-nr.

FD

Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtbaar nadat u de vetfilters hebt verwijderd.

Noteer deze nummers in de bovenstaande vakjes.

Gebruik volgens de voorschriften

• Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen.
  Onjuist gebruik kan persoonlijk letsel of schade veroorzaken.
• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening.
• De fabrikant is niet verantwoordelijk voor schade die het gevolg is van niet-naleving van de veiligheidsvoorschriften.

VERWONDINGSGEVAAR

Laat kinderen niet met de afzuigkap spelen! Het apparaat niet zonder toezicht laten bedienen door volwassenen en kinderen

• wanneer ze daartoe lichamelijk of geestelijk niet in staat zijn,
• of wanneer zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedienen.

• De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controleer het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het niet in gebruik worden genomen!
• Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.

• Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door een vakman.
  In elk geval moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of door de zekering uit te schakelen!

• Door ondeskundige montage, onderhoud of reparatie kunnen er aanzienlijke gevaren ontstaan voor de gebruiker, waarvoor de fabrikant niet aansprakelijk is.

• Veranderingen aan de elektrische of de mechanische constructie zijn gevaarlijk en mogen niet worden uitgevoerd!
  Ze kunnen ook functiestoringen van de afzuigkap veroorzaken.

Gelijktijdig gebruik van de afzuigkap en een binnenluchtafhankelijke stookplaats

- Binnenluchtafhankelijke stookplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen naar buiten wordt afgevoerd.

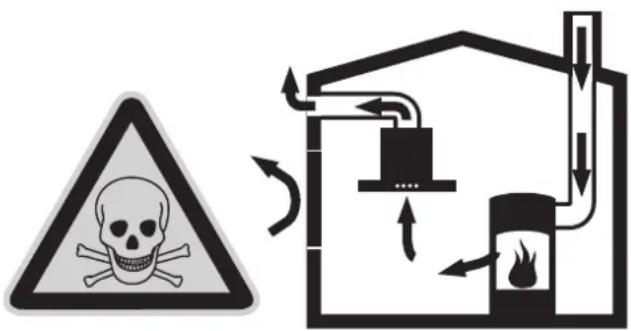

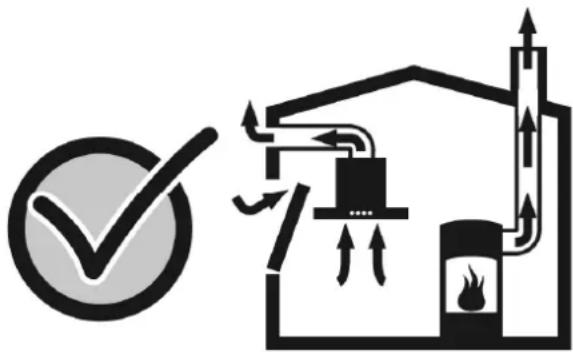

VERGIFTIGINGSGEVAAR

Wanneer de afzuigkap tegelijk wordt gebruikt met een binnenluchtafhankelijke stookplaats bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

- Het apparaat kan zonder gevaar worden gebruikt wanneer de onderdruk in de opstellingsruimte van de stookplaats niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht kan toestromen door niet-afsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuurkasten; of door middel van andere technische maatregelen.

• Men dient dus altijd voor een afdoende luchttoevoer te zorgen.
• Gebruik van alleen een toevoerlucht-/afvoerluchtmuurkast is onvoldoende om binnen de grenswaarde te blijven.

Opmerking: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Vraag voor de beoordeling het advies van een vakbekwame schoorsteenveger.

- Als de afzuigkap uitsluitend wordt ingezet met circulatielucht, kan hij onbeperkt worden gebruikt.

Speciale opmerkingen over gaskooktoestellen

• Bij montage boven gaskooktoestellen moeten de geldende wettelijke nationale voorschriften (in Duitsland bijv. de "Technische Regeln Gasinstallation TRGI") worden nageleefd.
• De geldende inbouwvoorschriften en - aanwijzingen van de gasapparaatfabrikant moeten worden nageleefd.
• Bij de montage dient men eraan te denken dat slechts één kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke opeenhoping van warmte ontstaan. De afstand tot de muur of de hoge kast moet minstens 50 mm bedragen.

RISICO VAN BRANDWONDEN

Gebruik niet meer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de hitte bestaat er risico van brandwonden bij het aanraken van de behuizing!

• Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders.
• Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken.
• Vlammen van gaskookapparatuur moeten altijd met een pan zijn afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt.

Juist gebruik

• Reinig de afzuigkap zorgvuldig voordat u deze voor het eerst gebruikt.
• Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
• Lampen (vooral halogeenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

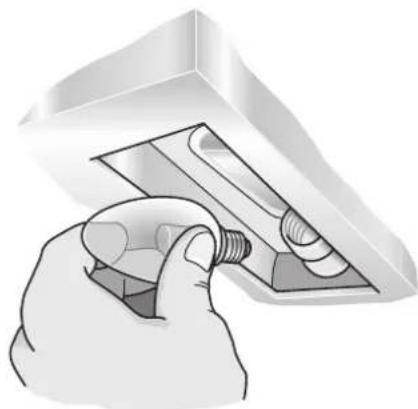

• Voordat een lamp wordt vervangen, moet de afzuigkap stroomloos worden gemaakt en moeten de lampen afgekoeld zijn!
• Gebruik de afzuigkap alleen met aangebrachte lampen.
• Schakel de afzuigkap altijd in wanneer er een kookzone wordt gebruikt. Als de afzuigkap niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparaat

veroorzaken.

- Zet geen voorwerpen op de afzuigkap.

Niet flamberen onder de afzuigkap of met onafgedekte vlam werken.

De ingeschakelde afzuigkap zuigt de vlammen in het filter. Door afzettingen op het vetfilter bestaat er brandgevaar!

• Houd toezicht op pannen en frituurapparaten wanneer u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites. Oververhitte olie en vet vat makkelijk vlam!
• Door de vetfilters regelmatig te reinigen en het actieve-koolfilter op tijd te vervangen, voorkomt u brandgevaar.
• Gebruik de afzuigkap nooit zonder vetfilters.

Juiste montage

• Controleer aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gebruikt.
• Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand
• van 550 mm tussen elektrische kookplaten en de onderkant van de afzuigkap, zie afb.1.
• van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap, zie afb.1.
• Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand.
• De breedte van de afzuigkap moet overeenkomen met de breedte van het kooktoestel.
• Boven een stookplaats voor vaste brandstoffen waarvan een brandgevaar kan uitgaan (bijv. vonken), mag de afzuigkap alleen worden gemonteerd wanneer de stookplaats een gesloten, niet-verwijderbare afscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt niet voor gasfornuizen en gaskookplaten.
• Om beschadiging van het kooktoestel te vermijden, moet deze worden afgedekt tijdens de montage.

Gebruikswijze

- De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht. De standaardinstelling is afvoerlucht.

Gebruik met afvoerlucht

De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Afmetingen afvoerlucht

Gebruik met circulatielucht

De aangezogen lucht wordt door de vetfilters en een actieve-koolfilter gereinigd en weer teruggeleid naar de keuken.

Om bij gebruik met circulatielucht de reukstoffen te binden, moet een actieve-koolfilter worden ingebouwd (zie "Demontage en montage van de vetfilters").

Zowel de complete montageset als reservefilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en de Online-shop. Het toebehorennummer vindt u achterin de gebruiksaanwijzing.

Het stopcontact moet minstens 170 mm onder het plafond zijn aangebracht.

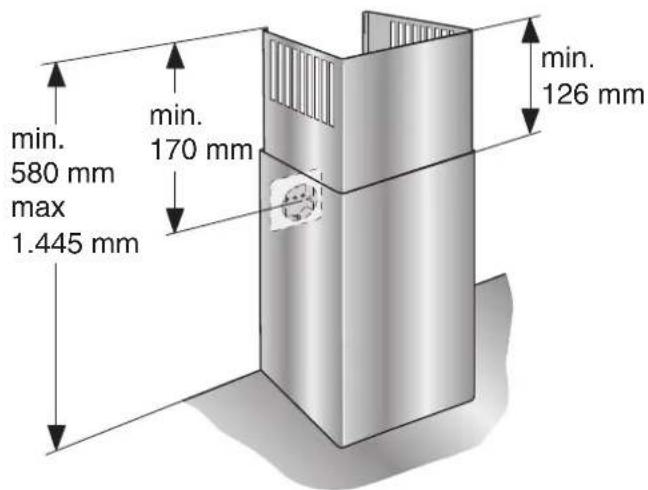

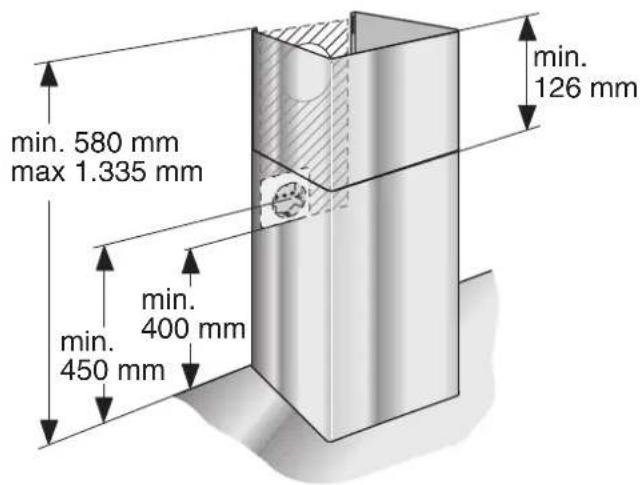

Afmetingen circulatielucht

min. 580 mm max 1.445 mm min. 170 mm min. 126 mm

Bediening

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

• Inschakelen van de afzuigkap bij het begin van het koken.
• Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

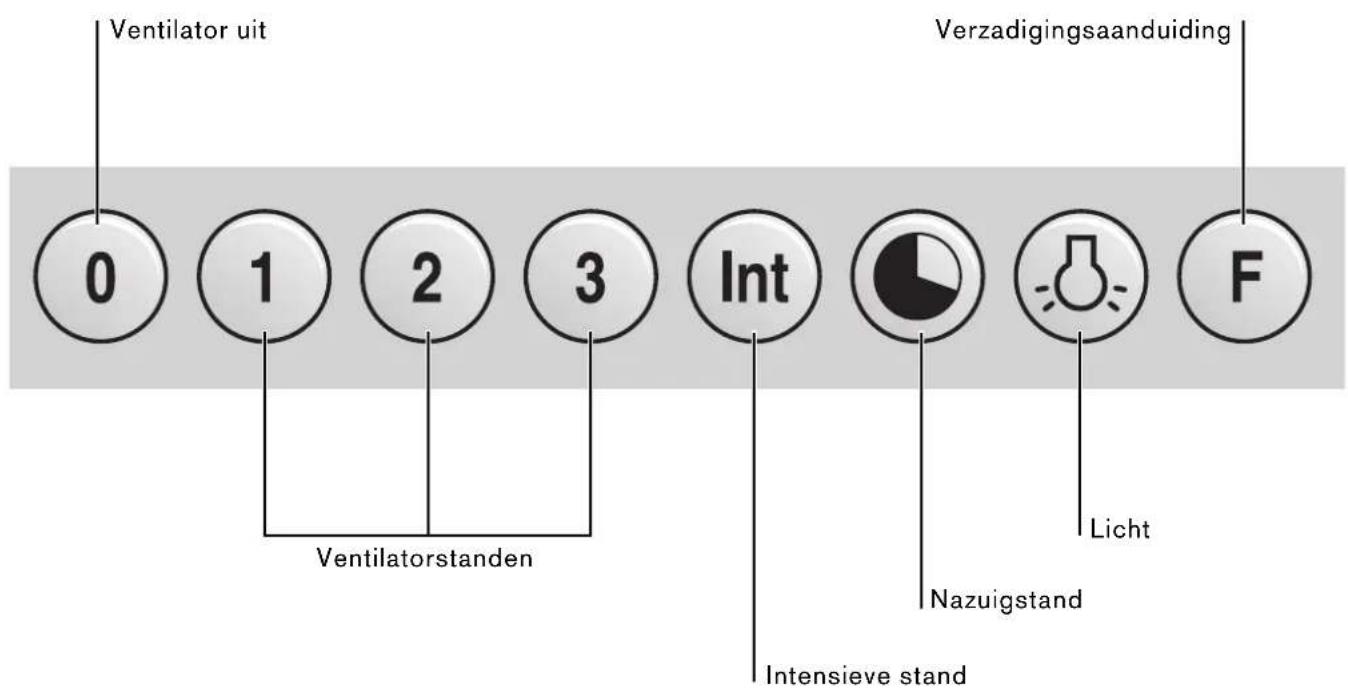

Ventilator uit 0 1 2 3 Int Int F Verzadigingsaanduiding Ventilatorstanden Licht Nazuigstand Intensieve stand

Ventilator inschakelen:

Druk op de toets 1, 2, 3 of Int.

Ventilator uitschakelen:

Druk op de toets 0.

Intensieve stand

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

• Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken.
  Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.
• Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.
• Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functies

Duur intensieve afzuiging:

- Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

Nazuigstand:

- Het nazuigen is op een willekeurige stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets. - Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

- Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuig- stand, toets 1, 2 of 3.

Deze functie wordt door het afwisselend oplichten van de 40ets met de betreffende afzuigstand aangegeven.

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Verlichting:

In- en uitschakelen: kort op toets drukken.
- De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
- Instellen van de lichtsterkte: Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Verzadigingsaanduiding: F

• Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.
  Druk op toets F om de indicatie uit te schakelen.

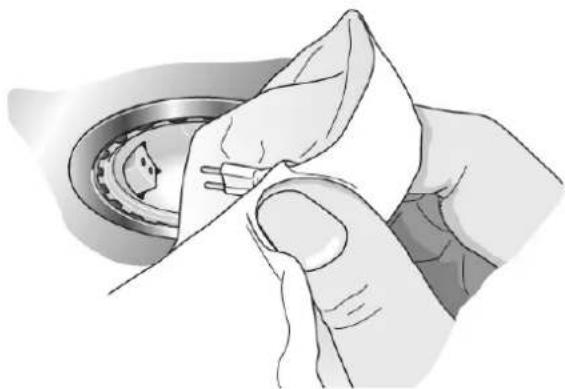

⚠️ VERWONDINGSGEVAAR

Geschikte reinigings- en onderhouds-middelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

Oppervlakken van het apparaat

Opmerking: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

• De oppervlakken en de bedienings-elementen van het apparaat zijn krasgevoelig. Neem daarom de volgende reinigings-aanwijzingen in acht:
• Reinig de afzuigkap niet met droge doeken, schuursponsjes, schuurmiddelen, zand-, zuuren chloorhoudende reinigingsmiddelen of andere agressieve reinigingsmiddelen.
• Reinig de oppervlakken en de bedienings-elementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel.
• Vastgekoekt vuil niet afkrabben, maar inweken met een vochtige doek.
• Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica komt.

Opmerking: Roestvrijstalen oppervlakken altijd in de slijprichting reinigen!

Geen staalreiniger gebruiken op de bedieningstoetsen!

Onderhoud van het apparaat

- Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

Metalen vetfilter

• De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op.
• De filtermatten bestaan uit onbrandbaar metaal.

BRANDGEVAR

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter. Bovendien kan dit een nadelige invloed hebben op de werking van de afzuigkap.

• Door de metalen vetfilters op tijd te reinigen, voorkomt u brandgevaar.
• Bij reiniging van de metalen vetfilters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten.

Reinigen van de metalen vetfilters ...

- Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters 1x per maand worden gereinigd.

... in de afwasautomaat

• De metalen vetfilters kunnen in de afwasautomaat worden gereinigd. Hierbij kunnen lichte verkleuringen optreden, die echter geen invloed op de werking van de vetfilters hebben.
• De filters moeten los in de afwasautomaat liggen. Ze mogen niet worden vastgeklemd.

Opmerking: Sterk verzadigde metalen vetfilters niet samen met serviesgoed reinigen.

... met de hand

• Bij reiniging met de hand de vetfilters inweken in een heet afwassopje, afborstelen, goed afspoelen en laten afdruipen.
• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
• Bij bijzonder hardnekkig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert.

Metalen vetfilters demonteren en monteren

1 Open de vergrendeling en klap de vetfilters omlaag.

Houd daarbij uw andere hand onder de vetfilters.

(bij apparaten met randafzuiging)

2 Reinig de vetfilters.
3 Breng de gereinigde vetfilters weer aan.

Actieve-koolfilter

• Actieve-koolfilters binden de reukstoffen bij gebruik met circulatielucht.
• Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de actieve-koolfilters ongeveer 2x per jaar worden vervangen.
• Actieve-koolfilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en in de Online-shop (zie 'Extra toebehoren'). Gebruik alleen originele filters.
• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen worden meegegeven met het huisvuil.

Actieve-koolfilters monteren en demonteren

1 Demonteer de vetfilters (zie 'Metalen vetfilters demonteren en monteren').

2 Breng het actieve-koolfilter aan.
3 Schuif de lip in de bevestiging.
4 Breng de vetfilters weer aan (zie 'Metalen vetfilters demonteren en monteren').

Lampen vervangen

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de lampen vervangt.
- De beschrijving van de lampvervanging geldt voor verschillende uitvoeringen van het apparaat.

Opmerking: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

Halogeenlampen vervangen

⚠️ VERWONDINGSGEVAAR

Halogeenlampen worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

• Defecte lampen moeten direct worden vervangen om overbelasting van de andere lampen te voorkomen.
  Wacht tot de halogeenlamp is afgekoeld voordat u hem vervangt.

1 Verwijder de lampenring voorzichtig met geschikt gereedschap.

2 Vervang de defecte lamp door een nieuwe lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

Opmerking: Het glas van de halogeenlamp mag bij het aanbrengen niet worden aangeraakt. Gebruik daarom een schone doek bij het aanbrengen van de lamp.

3 Breng de lampafscherming weer aan.

4 Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Gloeilampen vervangen

⚠️ VERWONDINGSGEVAAR

Gloeilampen worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

- Laat gloeilampen afkoelen voordat u ze vervangt.

1 Til de lampafscherming iets op.
2 Duw de lampafscherming naar het midden van het apparaat.

3 Vervang de defecte lamp door een nieuwe lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

5 Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Opmerking: Controleer of de lampen goed zijn aangebracht als de verlichting niet werkt.

Montageaanwijzingen

Lees voor de montage beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

Gebruik met afvoerlucht

- De afvoerlucht wordt via een luchtkoker naar boven geleid, of rechtstreeks door de muur naar buiten.

Opmerking: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen.

• Bij afvoer van afvoerlucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen.
• Bij de afvoer van afvoerlucht moeten de wettelijke voorschriften worden nageleefd (bijv. bouwverordeningen).
• Indien de afvoerlucht door de buitenmuur moet worden geleid, raden wij u aan een telescoopmuurkast te gebruiken.

De afzuigkap werkt optimaal indien:

- de afvoerluchtbuis zo kort en zo recht mogelijk is en

- een zo groot mogelijke diameter heeft.

- Als buisbochten onvermijdelijk zijn, dienen deze een zo groot mogelijke straal te hebben.

Opmerking: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150 mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

• Voor de aanleg van de luchtafvoerbuizen mogen uitsluitend buizen of slangen van onbrandbaar materiaal worden gebruikt.
• De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Buisverbinding

• De diameter van de luchtafvoerbuizen mag niet kleiner zijn dan 150 mm.
• Ronde buizen: Wij adviseren een inwendige diameter van 150 mm; de diameter dient echter minstens 120 mm te zijn.
• Platte luchtafvoerkanalen moeten dezelfde inwendige diameter hebben als ronde buizen. Ze mogen geen scherpe bochten hebben. ∅ 150 mm ca. 177 cm ^2 ∅ 120 mm ca. 113 cm ^2
• Bij afwijkende buisdiameters: Afdichtstrips gebruiken.

Aansluiting luchtafvoerbuis ∅ 150 mm (aanbevolen diameter)

- Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen en goed afdichten. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

Aansluiting luchtafvoerbuis ∅ 120 mm

• Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
• Luchtafvoerbuis bevestigen aan het verloopstuk.
• Beide verbindingspunten goed afdichten.

Elektrische aansluiting

Lees voor de elektrische aansluiting beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!
- De afzuigkap mag alleen worden aangesloten door een gekwalificeerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijke nutsbedrijf.

⚠️ VERWONDINGSGEVAAR

• Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.
• De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact.
• Het geaarde stopcontact zo mogelijk vlak achter het schoorsteenafschermstuk aanbrengen.

- Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring.

- Als het stopcontact na montage van de afzuigkap niet bereikbaar is, moet er een stroomonderbreker worden aangebracht zoals bij een vaste aansluiting.

Indien een vaste aansluiting noodzakelijk is

- De installatie moet zijn voorzien van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van tenminste 3 mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars, zekeringen en veiligheidszekeringen.

De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtbaar nadat u de vetfilters hebt verwijderd.

Lengte van de aansluitleiding: ca. 1,30 m.

Deze afzuigkap voldoet aan de EG-ontstoringsbepalingen.

Montage

De afzuigkap is bedoeld voor montage op de muur.

• Houd bij de montage rekening met eventueel te monteren speciaal toebehoren.
• Neem de minimumafstand tussen de kookplaat en de afzuigkap in acht (zie "Veiligheidsvoorschriften")!
• Voorkom beschadiging van de gevoelige oppervlakken!

Voorbereiden van de muur

⚠️ VERWONDINGSGEVAAR, GEVAAR VAN MATERIËLE SCHADE

Voordat u gaat boren, dient u te controleren of er op de montageplaats elektrische of andere installatieleidingen zijn aangelegd in de muur.

• De muur moet vlak en loodrecht zijn.
• De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren.
  Gebruik voor andere muurconstructies (bijv. gipsplaat, poreus beton, poroton-stenen) bevestigingsmiddelen die daarvoor geschikt zijn.
  Controleer of de muur voldoende draagvermogen heeft.
  Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lengte van de schroeven.
  • De pluggen moeten stevig vastzitten.

Max. gewicht: 40 kg.

Constructiewijzigingen in het kader van technische ontwikkelingen voorbehouden.

Montagevoorbereiding

1 Van het plafond tot de onderkant van de afzuigkap een middellijn op de muur tekenen.

2 Met behulp van de bijgevoegde sjabloon de posities voor de schroeven en de contour van het bevestigingsgebied aftekenen, ter vereenvoudiging van het ophangen. De onderste rand van de sjabloon komt overeen met de onderkant van de afzuigkap.

3 2 gaten (∅ 8 mm) voor het ophangen van de afzuigkap en 2 gaten (∅ 8 mm) voor de bevestigingshoek van de schoorsteen-afscherming boren en de pluggen geheel in de gaten duwen.

4 De bevestigingshoek voor de schoorsteenafscherming vastschroeven.

5 De ophangingen voor de afzuigkap vastschroeven: handvast, max. 3 Nm. Let op de juiste positie van de onderlegringen en de ophangingen!

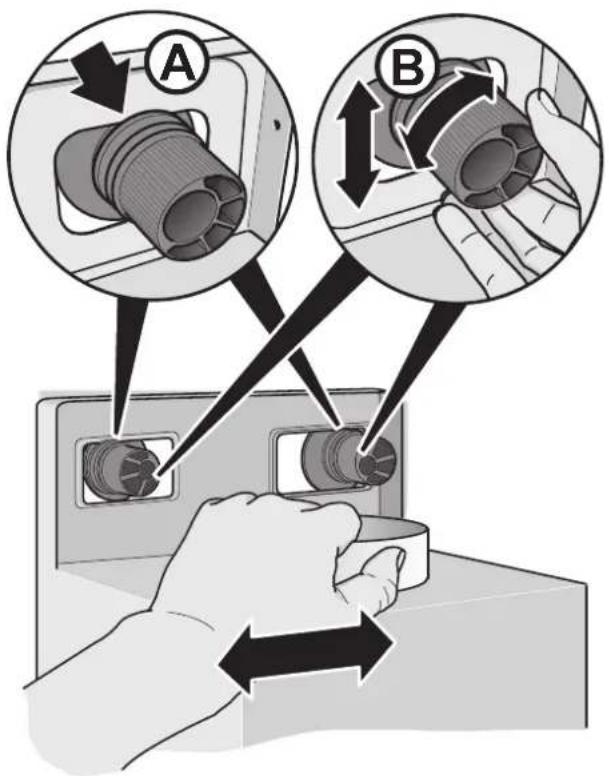

Ophangen en uitlijnen

1 Voor het monteren de beschermende folie van de achterkant verwijderen, daarna de rest van de folie verwijderen.
2 De afzuigkap zodanig ophangen dat deze stevig in de ophangingen valt Ⓐ.
3 De afzuigkap horizontaal uitlijnen door de ophangingen te draaien.

Desgewenst kan de afzuigkap naar links of rechts worden verschoven Ⓑ.

Bevestigingsschroeven en doppen

1 De gaten voor de bevestigingsschroeven aftekenen. De afzuigkap losmaken, de gaten voor de bevestigingsschroeven boren en de pluggen geheel in de gaten duwen.
2 De afzuigkap ophangen en de bevestigingsschroeven vastdraaien.
3 De doppen met de pijl naar boven op de ophangingen drukken tot ze hoorbaar vastklikken ©.

Controleer of alle bevestigingsschroeven en doppen goed zijn gemonteerd.

4 Buisverbinding aanleggen (zie "Buisverbinding").
5 Elektrische aansluiting tot stand brengen (zie "Elektrische aansluiting").

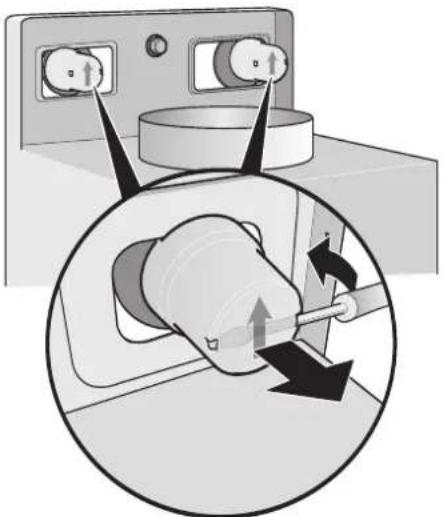

Demontage van de doppen

- Voor demontage de doppen van de ophangingen verwijderen met geschikt gereedschap, bijv. een platte schroevendraaier.

Montage van de schoorsteenafschermstukken

⚠️ VERWONDINGSGEVAAR

De binnenzijden van de schoorsteen- afschermstukken kunnen scherpe randen hebben. Wij raden u aan bij de montage werkhandschoenen te dragen.

1 De schoorsteenafschermstukken losmaken. Daartoe het plakband verwijderen.
2 De beschermfolie van beide schoorsteenafschermstukken trekken.
3 De schoorsteenafschermstukken in elkaar schuiven.

Opmerking: Voorkom krassen bij het ineenschuiven, bijv. door de montagesjabloon over de rand van het buitenste schoorsteenafschermstuk te leggen!

• Let op de positie van de sleuven in de schoorsteenafscherming!
• Gebruik met afvoerlucht: sleuven van het binnenste schoorsteenafschermstuk wijzen naar onderen.
• Gebruik met circulatielucht: sleuven van het binnenste schoorsteenafschermstuk wijzen naar boven.

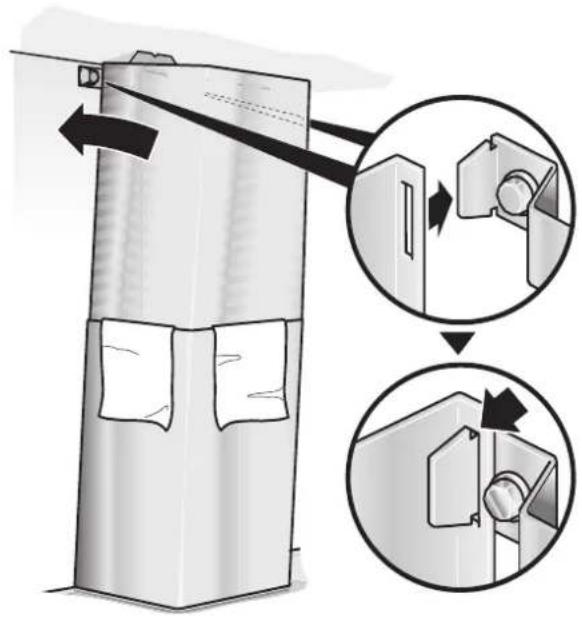

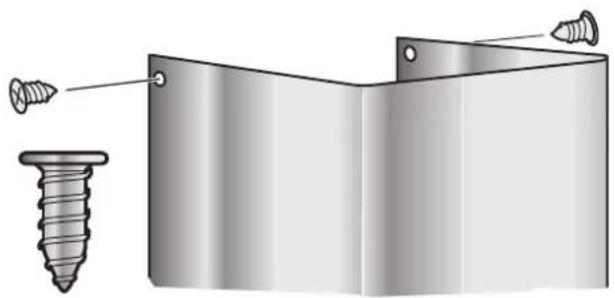

4 Schoorsteenafschermstukken op de afzuigkap plaatsen. Het binnenste schoorsteenafschermstuk omhoog schuiven en links en rechts aan de bevestigingshoek hangen.

5 Het binnenste schoorsteenafschermstuk aan de zijkant met 2 schroeven bevestigen op de bevestigingshoek.
