GEBRUIKSAANWIJZING CD679550 CONSTRUCTA

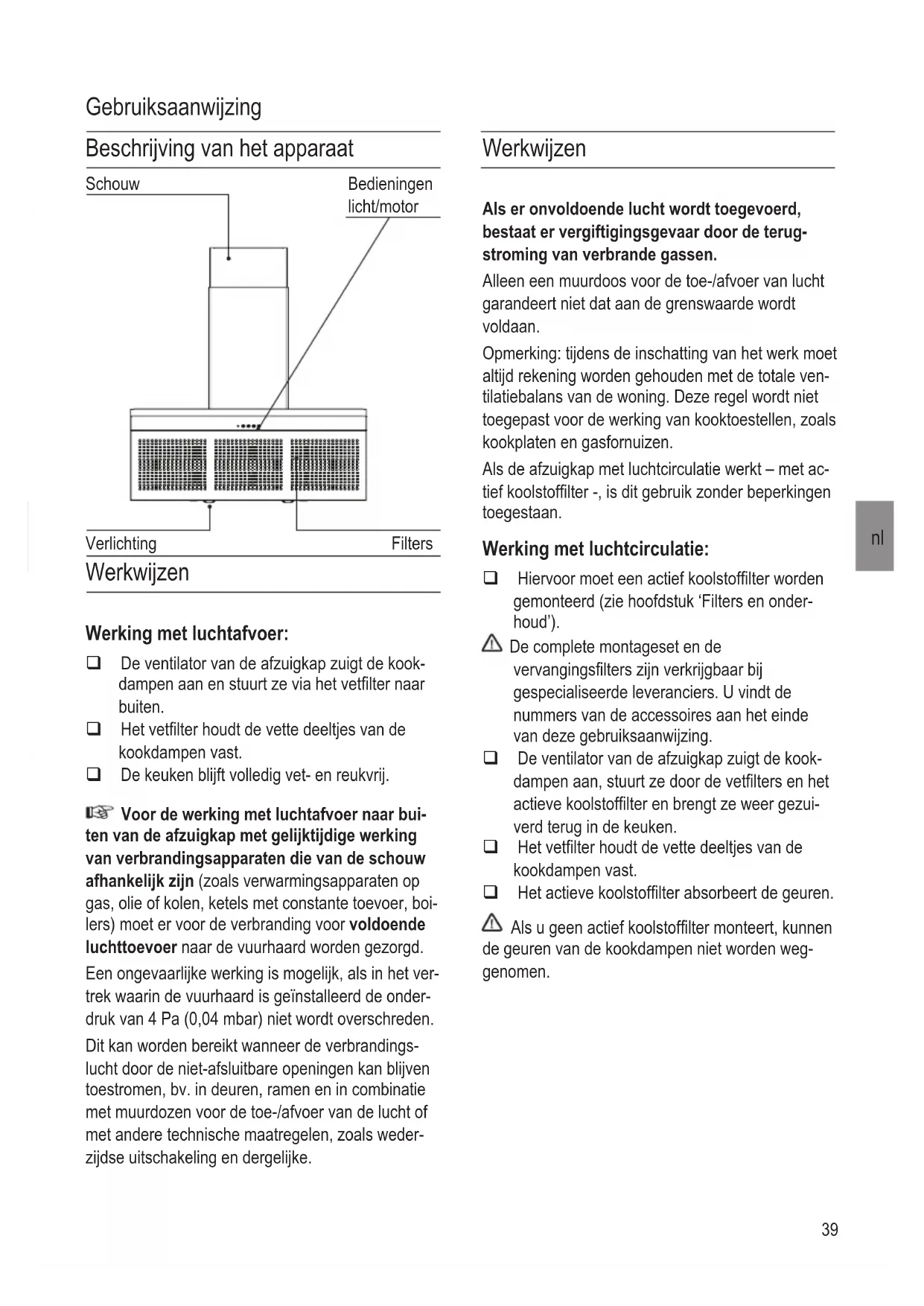

Gebruiksaanwijzing Werkwijzen Als er onvoldoende lucht wordt toegevoerd, bestaat er vergiftigingsgevaar door de terug- stroming van verbrande gassen. Alleen een muurdoos voor de toe-/afvoer van lucht garandeert niet dat aan de grenswaarde wordt voldaan. Opmerking: tijdens de inschatting van het werk moet altijd rekening worden gehouden met de totale ven- tilatiebalans van de woning. Deze regel wordt niet toegepast voor de werking van kooktoestellen, zoals kookplaten en gasfornuizen. Als de afzuigkap met luchtcirculatie werkt – met ac- tief koolstoflter -, is dit gebruik zonder beperkingen toegestaan. Werking met luchtcirculatie: qHiervoor moet een actief koolstoflter worden gemonteerd (zie hoofdstuk ‘Filters en onder- houd’). De complete montageset en de vervangingslters zijn verkrijgbaar bij gespecialiseerde leveranciers. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing. qDe ventilator van de afzuigkap zuigt de kook- dampen aan, stuurt ze door de vetlters en het actieve koolstoflter en brengt ze weer gezui- verd terug in de keuken. qHet vetlter houdt de vette deeltjes van de kookdampen vast. qHet actieve koolstoflter absorbeert de geuren. Als u geen actief koolstoflter monteert, kunnen de geuren van de kookdampen niet worden weg- genomen. Beschrijving van het apparaat Werkwijzen Werking met luchtafvoer: qDe ventilator van de afzuigkap zuigt de kook- dampen aan en stuurt ze via het vetlter naar buiten. qHet vetlter houdt de vette deeltjes van de kookdampen vast. qDe keuken blijft volledig vet- en reukvrij. Voor de werking met luchtafvoer naar bui- ten van de afzuigkap met gelijktijdige werking van verbrandingsapparaten die van de schouw afhankelijk zijn (zoals verwarmingsapparaten op gas, olie of kolen, ketels met constante toevoer, boi- lers) moet er voor de verbranding voor voldoende luchttoevoer naar de vuurhaard worden gezorgd. Een ongevaarlijke werking is mogelijk, als in het ver- trek waarin de vuurhaard is geïnstalleerd de onder- druk van 4 Pa (0,04 mbar) niet wordt overschreden. Dit kan worden bereikt wanneer de verbrandings- lucht door de niet-afsluitbare openingen kan blijven toestromen, bv. in deuren, ramen en in combinatie met muurdozen voor de toe-/afvoer van de lucht of met andere technische maatregelen, zoals weder- zijdse uitschakeling en dergelijke. Verlichting Bedieningen licht/motor Schouw Filters40

Vóór het eerste gebruik Het eerste gebruik: qDeze gebruiksaanwijzing is bedoeld voor meer- dere uitvoeringen van het apparaat. Mogelijk worden er afzonderlijke onderdelen van de uitrusting beschreven die niet bij uw apparaat horen. qDeze afzuigkap voldoet aan de relevante veilig- heidsvoorschriften. Reparaties mogen uitsluitend door gespeciali- seerd personeel worden uitgevoerd. Reparaties die niet naar behoren zijn uitge- voerd kunnen de gebruiker ernstig in gevaar brengen. qLees de gebruiksaanwijzing aandachtig alvo- rens het nieuwe apparaat te gebruiken. Deze bevat belangrijke informatie voor uw veiligheid en ook voor het gebruik en het onderhoud van het apparaat. qBewaar het instructieboekje voor het gebruik en de montage goed voor een eventuele volgende eigenaar. qDit apparaat beschikt over de markering volgens de Europese richtlijn 2002/96/ EG betreffende elektrische en elektronische apparaten (waste electrical and elec- tronic equipment – WEEE). Deze richtlijn bepaalt de normen voor de verzameling en recycling van afgedankte apparaten voor het hele grondge- bied van de Europese Unie. Kooktoestellen op gas / Gasfornuizen Gebruik niet alle gaspitten tegelijkertijd op de maximale stand voor een lange periode (max. 15 minuten), omdat anders gevaar voor brandwonden bestaat als u het oppervlak van de omkasting aan- raakt of de afzuigkap beschadigd kan raken. Tijdens het gebruik van de afzuigkap boven een kooktoestel op gas met drie of meer brandende gaspitten, moet de afzuigkap op het maximale afzuigvermogen werken. Er mogen niet meer dan twee gaspitten tegelijk branden voor een periode van meer dan 15 minuten bij de hoogste thermische belasting. Door de warmte ontstaat gevaar voor brandwonden bij aanraking van de oppervlakken van het frame! De afzuigkap kan door de hitte beschadigd worden. qHoud er rekening mee dat een grote brander van meer dan 5 kW (Wok) overeenstemt met het vermogen van twee gasbranders. qLaat het gas nooit branden zonder pan op de gaspit. Stel de vlam zo in dat deze niet voorbij de onderkant van de pan komt. Veiligheidsinstructies: Schroei geen gerechten onder de afzuigkap. Het vetlter kan vlam vatten, als dit door de vlammen bereikt wordt. De gaspitten moeten altijd door pannen worden bedekt. Het gebruik van de afzuigkap boven vuurhaar- den van vaste brandstoffen (kolen, hout en derge- lijke) is slechts beperkt toegestaan (zie hoofdstuk ‘Montage-instructies). Een beschadigd apparaat mag het niet in wer- king worden gesteld. De aansluiting en de inwerkingstelling mogen uitsluitend door een technicus worden uitgevoerd. Bij beschadiging van de voedingskabel van dit apparaat moet deze door de fabrikant, de klan- tenservice of een gespecialiseerd persoon worden vervangen om gevaar te voorkomen. Verwerk het verpakkingsmateriaal volgens de normen (zie hoofdstuk ‘Montage-instructies’). Deze afzuigkap is uitsluitend voor huishoudelijk gebruik bedoeld. Gebruik de afzuigkap alleen met vastgeschroefde lampen. !41

Gebruik van de afzuigkap Voor een effectieve verwijdering van de kook- dampen: qSchakel de afzuigkap in als u met koken begint. qSchakel de afzuigkap pas enkele minuten na het koken uit. Toets Functie

Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid

Hiermee schakelt u de verlichting aan en uit.

Doorgebrande lampen moeten onmiddellijk worden vervangen om overbelasting van de andere lampen te voorkomen. Gebruik de afzuigkap nooit zonder vetlter. Warm vet en hete olie kunnen gemakkelijk vlam vatten. Kook gerechten met vet of olie, bv. patat, daarom alleen onder toezicht. Maak de afzuigkap bij de eerste inwerkingstel- ling zorgvuldig schoon. Laat kinderen niet met het toestel spelen. Volwassenen en kinderen mogen het toestel nooit zonder toezicht gebruiken, indien: – ze over een beperkt gezichtsvermogen, be- perkte lichamelijke, sensorische of geestelijke vermogens beschikken. – het hen aan kennis en ervaring ontbreekt om het apparaat correct en veilig te gebruiken.42

Filters en onderhoud Metalen vetlters Voor het vasthouden van de vette deeltjes in de kookdampen worden metalen vetlters gebruikt. Let op: Als gevolg van de toenemende verzadiging met vet- resten wordt het lter brandbaar en kan de werking van de afzuigkap nadelig worden beïnvloed. Belangrijk: Door de metalen vetlters tijdig te reinigen wordt brandgevaar voorkomen. Er kan namelijk brand ontstaan als gevolg van warmteaccumulatie tijdens het frituren of braden. De vetlters kunnen ook in de vaatwasser worden gewassen en moeten minstens iedere 2 maanden worden gewassen, of vaker bij veelvuldig gebruik. Demontage en montage van de metalen vetl- ters qDruk op de bovenkant van het rooster waardo- or het wordt geopend en haak het los. qHaak de veiligheidskabel los door de musketon te openen en til het rooster daarna op. qVerwijder de lters één voor één door de haken los te maken. qWas de lters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren. (Een eventuele kleurverandering van het lterop- pervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efciëntie van het lter.) qMonteer ze weer op de lterhouder. qHaak de veiligheidskabel weer vast en duw het rooster in de afzuigkap tot het blokkeert. Duw de punten die door de stickers wor- den aangegeven krachtig helemaal in om het rooster te openen.

Filters en onderhoud Actief koolstoflter: Voor het wegnemen van geurtjes tijdens de wer- king met luchtcirculatie Let op: Als gevolg van de toenemende verzadiging met vetresten neemt de brandbaarheid toe en kan de werking van de afzuigkap nadelig worden beïnvloed. Belangrijk: door een tijdige vervanging van het actieve koolstof- lter wordt gevaar voor brand voorkomen. Er kan namelijk brand ontstaan als gevolg van warmteac- cumulatie tijdens het frituren of braden. Het lter kan niet worden gewassen of geregenere- erd en moet eenmaal in het jaar worden vervangen, of vaker bij veelvuldig gebruik. Vervangen van het actieve koolstoflter qHaak de lterhouder los (zie paragraaf demon- tage en montage metalen lters). qVerwijder het verzadigde geurlter met actieve kool-stof door de bevestigingen los te maken. qMonteer het nieuwe lter door het op zijn plaats vast te drukken. qHaak de lterhouder weer vast (zie paragraaf demontage en montage metalen lters). Verwerken van het actieve koolstoflter: qDe actieve koolstoflters bevatten geen scha- delijke stoffen. Ze kunnen bijv. als gewoon afval worden verwerkt.44

Reiniging en onderhoud Vervangen van de lampen Let op: lamphouder.

4. Monteer de steun weer door hem met de twee

eerder verwijderde schroeven te bevestigen.

5. Herstel de stroomtoevoer door de stekker weer

in het stopcontact te steken of door de veilig- heidsschakelaar weer in te schakelen. Waarschuwing: als de verlichting niet werkt, con- troleer dan of de lampjes correct zijn geplaatst. Storingen Wend u tot de klantenservice voor eventuele infor- matie of in geval van storingen. (Zie de lijst van de klantenservicecentra). Vermeld bij telefonisch contact: E-Nr. FD Noteer in het bovenstaande vakje deze herkennings- gegevens van het product. Deze bevinden zich op het typeplaatje aan de binnenkant van de afzuigkap. Hiervoor moet de lterhouder worden verwijderd. De fabrikant van de afzuigkappen verleent geen garantie voor klachten die zijn toe te schrij- ven aan het ontwerp en de uitvoering van het buizentraject. Sluit de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te halen of door de zekering te verwijderen. qWanneer u de vetlters wast, maak dan ook de vetafzettingen op de toegankelijke delen van het geraamte schoon. Hiermee voorkomt u brandgevaar en zorgt u voor een optimale werking. qGebruik voor het reinigen van de afzuigkap een oplossing van warm water en een reini- gingsmiddel of een mild reinigingsmiddel voor ramen. qVerwijder opgedroogde vuilresten niet door deze eraf te krabben, maar maak ze zacht met een vochtige doek. qGebruik geen schuurmiddelen of harde spon- zen. qWaarschuwing: gebruik geen alcohol (spiritus) op de kunststof delen. Deze zones zouden mat kunnen worden. Let op! Ventileer de keuken voldoende, gebruik geen open vuur. Reinig de bedieningstoetsen alleen met een oplossing van water en een mild reinigingsmiddel en met een zachte, vochtige doek. Gebruik voor de bedieningstoetsen geen reinigingsmiddelen voor roestvrij staal. Roestvrij stalen oppervlakken: qGebruik een mild, niet-schurend reinigingsmid- del voor roestvrij staal. qMaak het oppervlak schoon door alleen in de richting van de glans te wrijven. Reinig de roestvrijstalen oppervlakken niet met harde sponzen of met reinigingsmiddelen met zand, soda, zuur of chloor. Aluminium, gelakte en kunststof oppervlakken: qGebruik een doek voor ramen of een zachte doek van microvezels die geen resten achter- laat. qGebruik geen droge doeken. qGebruik een mild reinigingsmiddel voor ramen. qGebruik geen corrosieve reinigingsmiddelen, zuren of alkaliën. qGebruik geen schuurmiddelen.

1. Schakel de afzuigkap uit en sluit de stroom-

toevoer af door de stekker uit het stopcontact te halen of door de veiligheidsschakelaar uit te schakelen. Brandende halogeenlampjes worden warm. Ook enkele minuten na hun uitschakeling bestaat het gevaar voor brandwonden.

2. Neem de lamp weg met behulp van de punt

van een schroevendraaier. Indien dit moeilijk gaat, verwijder dan de twee schroeven die de steun bevestigen en neem hem uit de afzuig- kap weg.

3. Vervang het lampje door een nieuw exemplaar

met dezelfde eigenschappen (in de handel verkrijgbaar halogeenlampje, 12 Volt, max. 20 Watt, GU4-tting).45

Montage-instructies: Belangrijke waarschuwingen Een afgedankt apparaat is geen waardeloos afval. Door te zorgen voor een milieuvriendelijke verwer- king kunnen kostbare materialen worden herge- bruikt. Maak het afgedankte apparaat onbruikbaar, alvo- rens het te slopen. De verpakking heeft uw nieuwe apparaat tijdens het transport naar uw woning beschermd. Alle gebruikte materialen zijn milieuvriendelijk en recy- clebaar. U wordt verzocht mee te werken door de verpakking op milieuvriendelijke wijze te verwerken. Vraag informatie over de huidige verwerkingsmoge- lijkheden aan bij uw gespecialiseerde verkoper of bij uw gemeente. De afzuigkap kan worden gebruikt voor de wer- king met luchtafvoer en met luchtcirculatie. Monteer de afzuigkap altijd in het midden boven de kookplaat. Minimale afstand tussen elektrische kooktoe- stellen en de onderste rand van de afzuigkap: 460 mm. Boven een vuurhaard van vaste brandstoffen waaruit brandgevaar kan ontstaan (bv. vonken), is de montage van de afzuigkap uitsluitend toegestaan als de vuurhaard over een niet-demonteerbare afgesloten afdekking beschikt en als tegelijkertijd de desbetreffende nationale voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en voor kooktoestellen op gas. Hoe kleiner de afstand tussen de afzuigkap en de gaspitten, des te groter is de kans dat er aan de onderkant van de afzuigkap druppels ontstaan als gevolg van opstijgende waterdamp. Extra waarschuwingen voor kooktoestellen op gas: tijdens de montage van gasfornuizen moeten de relevante nationale voorschriften in acht worden genomen (bv. in Duitsland: Technische Regels voor Gasinstallaties TRGI). De geldende montagevoorschriften en de mon- tage-instructies van de fabrikant van de apparaten op gas moeten beslist in acht worden genomen. Het is toegestaan de afzuigkap met één zijde naast een hoog meubel of een hoge muur te monte- ren. Min. afstand 50 mm. Minimale afstand voor gasfornuizen tussen de bovenste rand van het pannenrooster en de onder- ste rand van de afzuigkap: 460 mm.46

Vóór de montage Als er onvoldoende lucht wordt toegevoerd, bestaat er vergiftigingsgevaar door de terug- stroming van verbrande gassen. Alleen een muurdoos voor de toe-/afvoer van lucht garandeert niet dat aan de grenswaarde wordt voldaan. Opmerking: tijdens de inschatting van het werk moet altijd rekening worden gehouden met de totale ven- tilatiebalans van de woning. Deze regel wordt niet toegepast voor de werking van kooktoestellen, zoals kookplaten en gasfornuizen. Als de afvoerlucht via de buitenwand wordt af- gevoerd moet een uitschuifbare muurdoos worden gebruikt. Optimale prestaties van de afzuigkap: qKorte, gladde afvoerbuis. qZo min mogelijk bochten in de buis. qZo mogelijk grote buisdiameters en grote boch- ten. Het gebruik van ruwe afvoerbuizen, meer- dere buisbochten of kleine diameters veroorzaakt een afwijking van de optimale luchtverversingsindex en tegelijkertijd een toename van het geluid. De fabrikant van de afzuigkappen ver- leent geen garantie voor klachten die zijn toe te schrijven aan het ontwerp en de uit- voering van het buizentraject. Werking met luchtafvoer De afvoerlucht wordt door een ventilatiegat naar boven geleid, of rechtstreeks naar buiten via de buitenwand. Het is verboden de afvoerlucht in een normaal gebruikte schoorsteen voor rook of uitlaatgassen te voeren, of in een schacht die door de luchtafvoer van vertrekken met vuurhaarden dient. Tijdens de luchtafvoer moeten de bestuurlijke en wettelijke normen in acht worden genomen (bv. nationale bouwvoorschriften). Bij de afvoer van lucht in schoorstenen voor rook of uitlaatgassen die normaal niet gebruikt worden is toestemming van de bevoegde instantie vereist. Voor de werking met luchtafvoer naar buiten van de afzuigkap met gelijktijdige werking van verbrandingsapparaten die van de schouw af- hankelijk zijn (zoals verwarmingsapparaten op gas, olie of kolen, ketels met constante toevoer, boilers) moet er voor de verbranding voor voldoende lucht- toevoer naar de vuurhaard worden gezorgd. Een ongevaarlijke werking is mogelijk, als in het ver- trek waarin de vuurhaard is geïnstalleerd de onder- druk van 4 Pa (0,04 mbar) niet wordt overschreden. Dit kan worden bereikt wanneer de verbrandings- lucht door de niet-afsluitbare openingen kan blijven toestromen, bv. in deuren, ramen en in combinatie met muurdozen voor de toe-/afvoer van de lucht of met andere technische maatregelen, zoals weder- zijdse uitschakeling en dergelijke.

Vóór de montage Voorbereiding van de wand qDe wand moet vlak en verticaal zijn. qZorg voor een stevige bevestiging van de plug- gen. Gewicht in kg: 20,0. Constructiewijzigingen in het kader van de tech- nische vooruitgang voorbehouden. Elektrische aansluiting De afzuigkap mag uitsluitend worden aangesloten op een volgens de voorschriften geaard stopcontact. Installeer het geaarde stopcontact zo mogelijk op een toegankelijke plaats in de buurt van de afzuig- kap. q Het geaarde stopcontact moet via een onafhan- kelijk elektrisch circuit zijn aangesloten. q Als het geaarde stopcontact na de montage van de afzuigkap niet meer toegankelijk is, moet een scheidingsinrichting zoals in de vaste aansluiting beschikbaar zijn. Wanneer een vaste aansluiting vereist is: De afzuigkap mag uitsluitend worden aangesloten door een elektromonteur die erkend is door het be- voegde energiebedrijf. In de installatie in de woning moet een scheidings- inrichting aanwezig zijn. De schakelaars met een opening tussen de contacten van meer dan 3 mm en een opening op alle polen zijn installatievoorzie- ningen. Hieronder vallen de automatische schake- laars en de relais. Bij beschadiging van de voedingskabel van dit apparaat moet deze door de fabrikant, de klanten- service of een gespecialiseerd persoon worden vervangen om gevaar te voorkomen. Elektrische gegevens: Deze bevinden zich op het typeplaatje aan de bin- nenkant van het apparaat – hiervoor moet het meta- len vetlter worden verwijderd. In geval van reparaties moet altijd de stroom- toevoer van het apparaat worden afgesloten. Lengte van de voedingskabel: 1,30 m. Deze afzuigkap voldoet aan de EEG-voorschriften voor de afscherming tegen radiostoringen. qRonde buizen: We bevelen een binnendiameter van 150 mm aan, en in elk geval minimaal 120 mm. qDe kanalen met een vierkante doorsnede moeten een interne dwarsdoorsnede hebben die gelijk is aan die van de ronde buizen. Ze mogen geen grote afwijkingen vertonen. ø 120 mm ca. 113 cm2 ø 150 mm ca. 177 cm2 qBij andere buisdiameters: dichtingsstrippen gebruiken. qTijdens de werking met luchtafvoer moet voor voldoende luchtaanvoer worden gezorgd. Aansluiten van de afvoerbuis Ø 150: qBevestig de buis rechtstreeks op de luchtuitlaat van de behuizing van de afzuigkap. Aansluiten van de afvoerbuis Ø 120: qPlaats de verloopens rechtstreeks op de lucht- uitlaat van de behuizing van de afzuigkap. qBevestig de buis recht- streeks op de verloop- ens. Filteraansluiting qMet actief koolstoflter, als er geen enkele andere mogelijkheid is voor de werking met luchtaf- voer. De complete montageset en de vervangingslters zijn verkrijgbaar bij gespecialiseerde leveran- ciers. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing.48

Montage Waarschuwing: houd rekening met eventuele speciale accessoires die moeten worden gemon- teerd

De afzuigkap is geschikt voor wandmontage in de keuken.

1. Teken een middellijn van het plafond tot de

onderste rand van de kap op de wand van de keuken.

2. Gebruik een sjabloon of volg de afbeelding en

kruis het midden van de gaten (A-B-C) op de muur aan voor de bevestiging van de schroe- ven. Houd u aan de minimale veiligheidsafstand van 460 mm tussen de kookplaat en de afzuigkap voor gasfornuizen en elektrische kooktoestellen.

3. Boor de gaten A en B met een diameter van Ø

8 voor de kap. Boor de gaten C met een diameter van Ø 8 mm voor de bevestiging van de bevestigingsbeu- gels van de schouw.

4. Plaats de pluggen 11 in de gaten A, B en C en

zorg ervoor dat ze in de muur verzinken.

5. Bevestig de beugels 7.2.1 met de bijgeleverde

6. Schroef de 2 bijgeleverde schroeven niet volle-

dig vast in de gaten A. Montage van de behuizing van de afzuigkap

7. Draai de 2 schroeven Vr in de bevestigingspun-

ten van de afzuigkap aan, voordat u de kap vastmaakt.

8. Haak de afzuigkap aan de schroeven 12a in de

9. Haal de steunschroeven 12a denitief aan.

10. Draai aan de schroeven Vr om de afzuigkap

11. Draai de veiligheidsschroef 11 in het gat B aan.

Aansluiting luchtuitlaat voor het model met luchtafvoer naar buiten Voor de installatie van het model met luchtafvoer naar buiten moet de afzuigkap met een buis of slang op de uitlaatleiding worden aangesloten, naar keuze van de installateur. qPlaats de verloopens 9 op de uitgang van de behuizing van de afzuigkap. qMaak de buis vast met geschikte buisklemmen. Het benodigde materiaal wordt niet bijgeleverd. qVerwijder eventuele geurlters met actieve koolstof.

Montage Aansluiting luchtuitlaat voor het model met luchtcirculatie Alle componenten die in de volgende pro- cedure worden vermeld bevinden zich in de lterset. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing. qPlaats het verbindingsstuk 15 op de steunbeu- gel 7.3, die u eerder met de steunbeugel van de bovenste schouw 7.2.1 hebt bevestigd en maak hem met een schroef vast.qPlaats de verlengstukken van de koppeling 14.1 aan de zijkant op de koppeling 15.qControleer of de uitgang van de verlengstukken van de koppeling 14.1 zowel horizontaal als verticaal samenvalt met de openingen van de schouw.qSluit de koppeling 15 op de uitlaat van de be-huizing van de afzuigkap aan met behulp van een buis van ø150 mm.qGebruik de klembanden 25 om de verbindings-buis tussen de luchtuitlaat van de behuizing van de kap en de koppeling 15 te bevestigen.qControleer of de koolstoflters zijn geïnstal-leerd. (zie paragraaf ‘Koolstoflter’ in het hoofd-stuk Filters en onderhoud)

Montage Montage van de schouw Bovenste schouw qMaak de twee zijdelen iets wijder, haak ze ach- ter de beugels 7.2.1 en sluit ze tot de aanslag. qBevestig de schouw aan de zijkant aan de beu- gels met de 4 bijgeleverde schroeven 12c. qControleer of de uitgang van de verlengstukken van de koppeling samenvalt met de openingen van de schouw. Onderste schouw qMaak de twee zijdelen van de schouw iets wij- der, bevestig ze tussen de bovenste schouw en de wand en sluit ze tot de aanslag. qBevestig de onderkant aan de zijkant aan de behuizing van de kap met de 2 bijgeleverde schroeven 12c.
