GEBRUIKSAANWIJZING CD649550 CONSTRUCTA

Algemene Informatie 49

Milieubescherming 49

Voor het eerste gebruik 49

Veiligheidsvoorschriften 50

Gebruik volgens de voorschriften 50

Gebruik met afvoerlucht 53

Gebruik met circulatielucht 53

Bediening 54

Reiniging en onderhoud 55

Demontage en montage van de vetfilters 56

Metalen vetfilters demonteren en monteren 56

Actieve-koolfilters monteren en demonteren 56

Lampen verrangen 57

Montageaanwijzingen 58

Buisverbinding 58

Elektrische aansluiting 59

Montage 60

Montagevoorbereiding 60

Bevestiging 61

MMontage van de schoorsteenafschemstukken 62

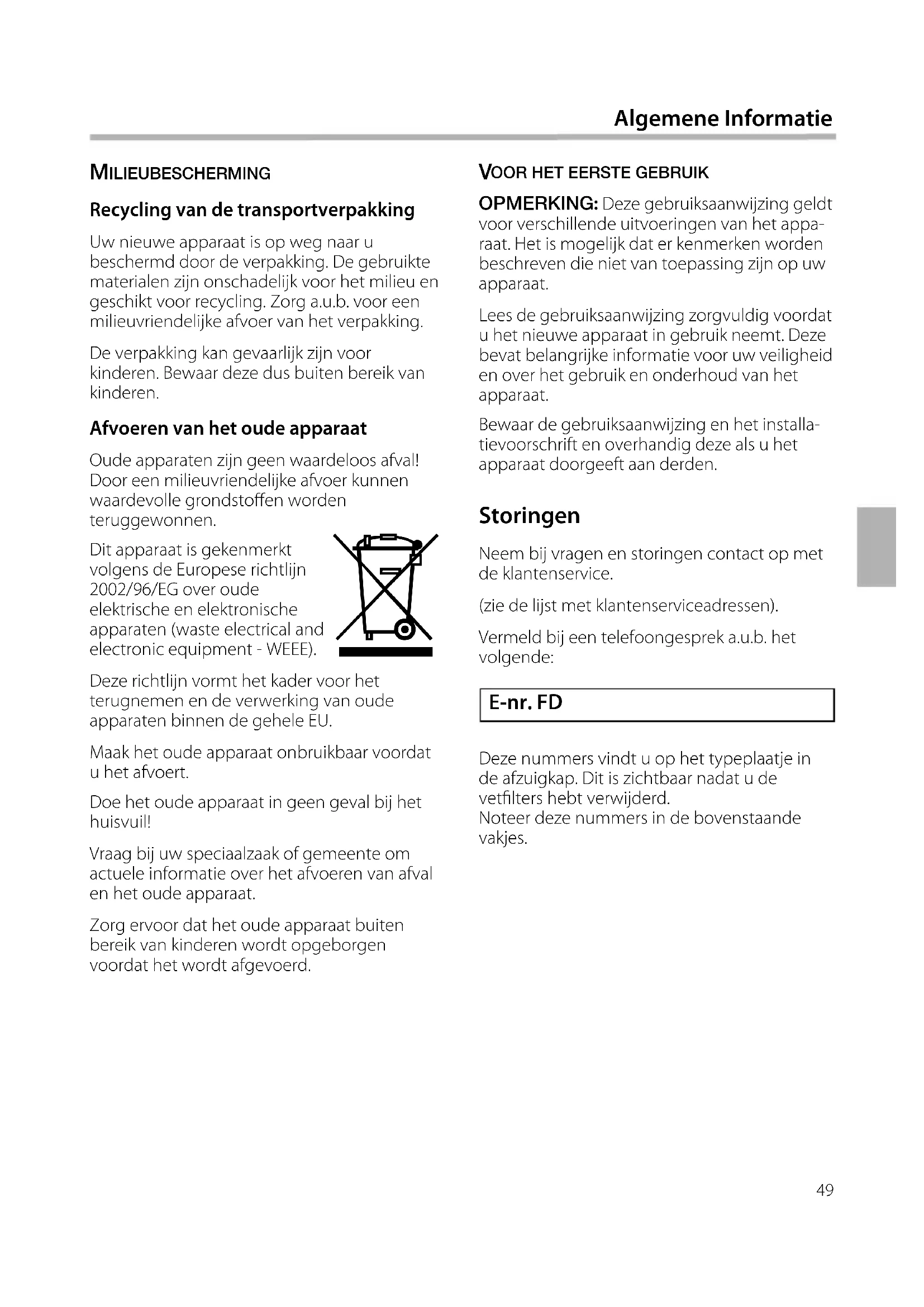

MILIEUBESCHERMING

Recycling van de transportverpakking

Uw nieuwe apparaat is op weg maar u beschermd door de verpakking. De gezebruiktematerialien zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijk afvoer van het verpakking.

De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen.

Afvoeren van het oude apparaat

Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer+kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtig vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU.

Maak het oude apparaat onbruikbaar voordatu het afvoert.

Doe het oude apparaat in geen geval bij het huisvuil!

Vraag bij uw specialzaak of gemeente om actuele informatatie over het afvoeren van afval en het oude apparaat.

Zorg ervoor dat het oude apparaat buiten bereik van kinderen worden opgeborgen voordat het worden afgevoerd.

OPMERKING: Deze gelebruiksaanwijzing geldt voor verschillende UITvoeringen van het apparaat. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing+zijn op uw apparaat.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat in gebruik neemt. Deze bevat belangrijke informatatie voor uw verilheid en over het gebruik en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het installmentevoorschrift en overhandig deze als u het apparaat doorgeeft aan derden.

Storingen

Neem bij vragen en storingen contact op met de klantenservice.

(zie de lijst met klantenserviceadressen).

Vermeld bij een telefoongesprek a.u.b. het volgende:

E-nr.FD

Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtaar nadat u de vetfilters hebt verwijderd.
Noteer.Deze nummers in de bovenstaandevakjes.

Gebruik volgens de voorschriften

Deze afzuigkap voldoet aan de voorgeschreveen veiligheidsbepalingen. Onjuist gebruik kan persoonlijk letsel of schadeveroorzaken.
De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is Niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening.
De fabrikant is nicht verantwoordelijk voor schade die het gevolg is van Niet-naleving van de veiligheidsvoorschriften.

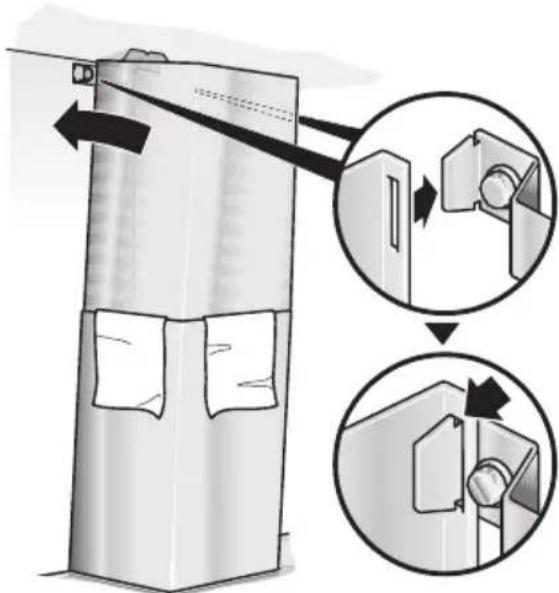

VERWONDINGSGEVAAR

Laat kinderen Niet met de afzuigkap spelen!
Het apparaat Niet zonder toezicht lately
bedienen door volwassenen en kinderen

• wonneer ze daartoe lichamelijk of geestelijk Niet in staat+zijn,
• of wanner zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedieren.

De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controller het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het Niet in gebruik worden genomen!

Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificierde persoon, om bevaren te voorkomen.
Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door een vakman.

In elk geval moet de afzuigkap stroomloos
worden gemaakt door de stekker uit het
stopcontact te trekken of door de zekering uitt
te schakelen!

Door ondeskundige montage, onderhoud of reparatie kuren er aanzienlijke bevaren ontstaan voor de gebruiker, waarvoordefabrikant Niet aansprakelijk is.
Veranderingen aan de elektrische of de mechanische constructie zich gevaarlijk en mogen nicht worden uitgevoerd! Ze kuren ook functiestoringen van de afzuigkap veroorzaken.

Gelijkrijkig gebruik van de afzuigkap en een binnenluchtafhankelijkste stockplaats

Binnenluchtafhankelijkke stockplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen maar buiten worden afgevoerd.

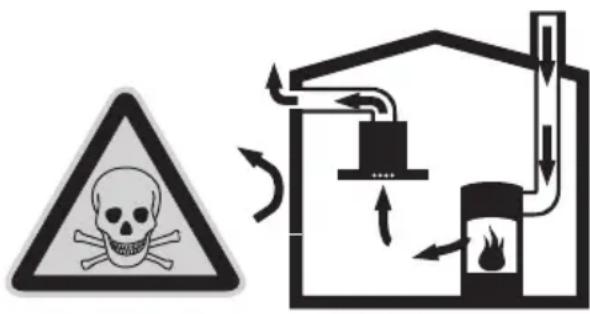

VERGIFTIGINGSGEVAAR

Wanner de afzuigkap tegelijk worden gebruikt met een binnenluchtafhankelijkke stockplaats bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Het apparaat kan zonder gevaar worden gezruikt wonneer de onderduk in de opstellingsruimte van de stockplaats Niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht kan toestromen door Niet-afsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuirkasten; of door middel van andere technische maatregelen.

Men dient dus algid voor een afdoende luchttoevoer te zorgen.
Gebruik van alleen een toevoerlucht/afvoerluchtmuurkast is onvoldoende om binnen de grenswaarde te blijven.

OPMERKING: Bij de beoordeling moet rekening
worden gehonden met de totale
ventilatietoestand van de woning. Vraag voor
de beoordeling het advies van een
vakbekwame schoorsteenveger.
Als de afzuigkap uitsluitend worden ingezet met circulatielucht, kan hij onbeperkt worden gebrukt.

Speciale opmerkingen over gaskooktoestellen

Bij montage boven gaskooktoestellen要去en de geldende wettelijkke nationalevoorschriften (in Duitsland bijv. de "TechnischeRegeln Gasinstallation TRGI") wordennageleefd.
De geldende inbouwvoorschriften en aanwijzingen van de gasapparaatfabrikant要去en worden nageleefd.
Bij de montage dient men eraan te denken dat slechts een kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke openhoping van warmte ontstaan. De afstand tot de muur of de hoge kast要去 minstens 50~mm bedragen.

RISICO VAN BRANDWONDEN

Gebruik Niet meer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuteu. Door de inwerking van de但它 bestaat er risico van brandwonden bij het aanraken van de behuizing!

Denk eraan dat een große brander met meer dan 5kW (wok) overeenkomt met het vermogen van twee gasbranders.

Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken.
Vlammen van gaskookapparatuur要去
altijd met een pan zich afgedekt. Regel de vlam
zodenig dat hij Niet buiten de panbodem
uitkomt.

Juist gebruik

Reinig de afzuigkap zorgvuldig voordat u deze voor het eerst gezruikt.
Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
Lampen (vooral halogeenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enigeijd een risico van brandwonden!
Voordat een lamp worden verrangen,要去 de afzuigkap stroomloos worden gemaakt en要去 de lampen afgekoeld zich!
Gebruik de afzuigkap alleen met aangebrachte lampen.
Schakel de afzuigkap.altijd in wanner er een kookzone wordt gebruikt. Als de afzuigkap Niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparatus veroorzaken.

Zet geen voorwerpen op de afzuiigkap.

BRANDGEVAAR

Niet flamberen onder de afzuigkap of met onafgedekte vlam werken. De ingeschakelde afzuigkap zuigt de vlammen in het filter. Door afzettingen op het vetfilter bestaat er brandgevaar!

Houd toezicht op pannen en frituurapparaten wanner u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites.
Oververhitte olie en vet vat makkelijk vlam!

Door de vetfilters regelmatig te reinigen en het actieve-koolffilter opijd te verrangen, voorkomt u brandgevaar.
Gebruik de afzuigkap nooit zonder vetfilters.

Juiste montage

Controller aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gebruikt.
Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand

-van 550 mm tussen elektrische kookplaten en de onderkant van de afzuigkap, zie afb.1.
-van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap,zie afb.1.
Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand.
De breedte van de afzuigkap要去 overeenkomen met de breedte van het kooktoestel.
Boven een stockplaats voor vaste brandstoffen waarvan een brandgevaar kanuitgaan (bijv. vonken), mag de afzuigkap alleen worden gemonteerd wanner de stockplaats een gesloten, Niet-verwijderbare afterscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt nicht voor gasfornuizen en gaskookplaten.

Om beschadiging van het kooktoestel te vermijden, moet deze worden afgedektijdens de montage.

De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht.

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaar de buitenlucht afgevoerd.

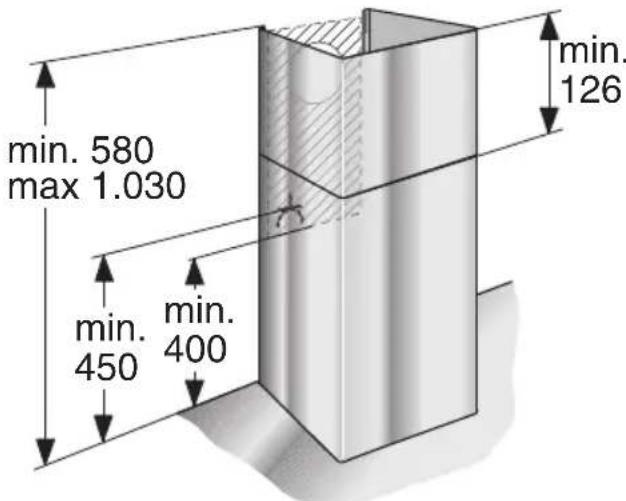

Afmetingen afvoerlucht

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actieve-koolffilter gereinigd en weerteruggeleid maar de keuken.

Om bij gebruik met circulatielucht de reukstoffen te binden, moet een actieve-koolfilter worden ingebouwd (zie "Demontage en montage van de vetfilters").

Zowel de complete montageset als reservefilters zich verwrijgbaar bij de specialzaak, deklantenservice en de Online-shop. Het toebehorennummer vindt u anschterin de gebruiksaanwijzing.

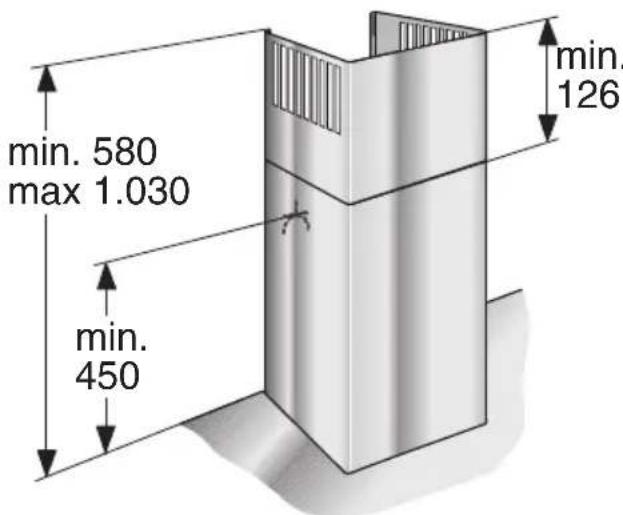

Afmetingen circulatielucht

De beschrijving van de bediening geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er kenmerken worden beschreiben die nicht van toepassing zich op uw apparaat.

lichtventilatorstanden

licht
ventilatorstanden

ventilatorstanden intensiefstand

OPMERKING: Wij raden u aan de ventilator in te schakelen zodia u begint met koken en hem pas enkele minuten na het koken weeit te schakelen. Zo worden de keukendamp het effectiefst verwijderd.

Ventilator inschakelen en ventilatorstanden instellen

Druk op toets 1. Bij zware keukendamp schakelt u stand 2 of 3 in.

Ventilator uitschakelen

Druk op toets 0.

Verlichting

Deverlichtingkan onafhankelijk van de ventilator in- enuitgeschakeld worden.

Apparaten met een intensief-stand

Op de intensief-stand P werkdt de ventilator op zich hoogste vermogen. Deze stand kan worden gezebruikt wanner er kortstondig een sterke damp- en geurvorming plaatsvindt.

ONDERHOUD VAN HET APPARAAT

Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat+zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

Oppervlakken van het apparatus

OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

De oppervlakken en de bedienings-elementen van het apparaat+zijn krasgevoelig. Neem waarom de volgende reinigingsaanwijzingen in ache:

• Reinig de afzuigkap Niet met droge doeken, schuursponsjes, schuurmiddelen, zand-, zuur- en chloorhoudende reinigingsmiddelen of andere agressieve reinigingsmiddelen.
• Reinig de oppervlakken en de bedienings-elementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel.
  Vastgekoekt vuil Niet afkrabben, maar inweken met een vochtige doek.
  Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica kommt.

OPMERKING: Roestvrijstalen oppervlakken
altijd in de slijprichting reinigen!
Geen staalreiniger gebruiken op de bedieningstoetsen!

Metalen vetfilter

De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op.
De filtermatten bestaanuit onbrandbaar metaal.

BRANDGEVAAR

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter. Bovendien kan dit een nudelige invloed hebben op de werking van de afzuigkap.

Door de metalen vetfilters opijd te reinigen, voorkomt u brandgevaar.
Bij reiniging van de metalen vetfilters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten.

Reinigen van de metalen vetfilters ...

Bij normalaal gebruik (dagelijks 1 à 2uur)要去en de metalen vetfilters 1x per maand worden gereinigd.

... in de afwasautomaat

De metalen vetfilters küssen in de afwasautomaat worden gereinigd. Hierbij kunden lichte verkleuringen optreden, die darüber geen invloed op de werkung van de vetfilters hebben.
De filters moeten los in de afwasa automaat liggen. Ze mighten nicht worden vastgeklemd.

OPMERKING: Sterk verzadigde metalen vetfilters nicht samen met serviesgoed reinigen.

... met de hand

Bij reiniging met de hand de vetfilters inweken in een heet afwassopje, afborstelen, goed afspoelen en lately afdruipen.
Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
Bij bijzonder hardnekig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert.

Metalen vetfilters demonteren en monteren

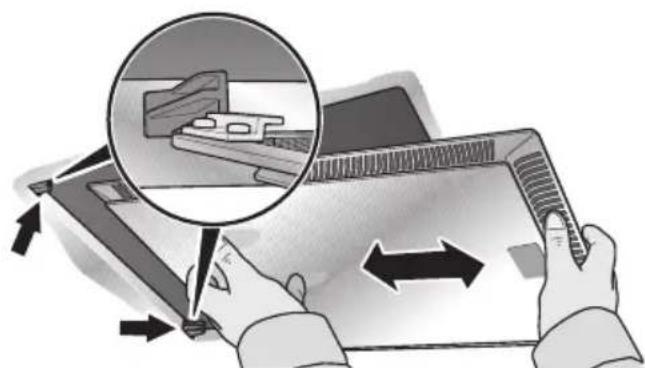

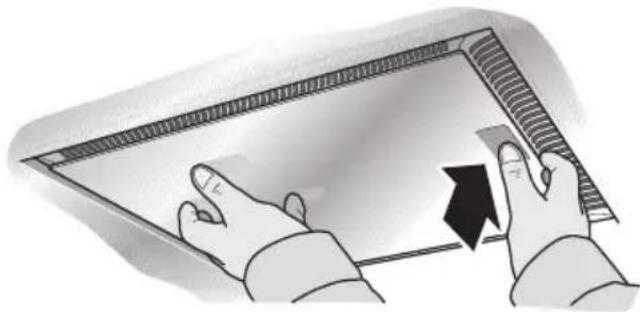

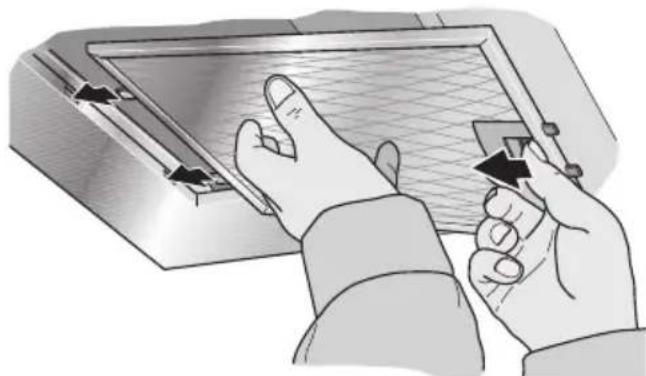

1. Open de vergrendeling en klap de vetfilters omlaag. Houd waar bij uw andere hand onder de vetfilters.

(bij apparaten met randafzuiiging)

Actieve-koolfilters binden de reukstoffen bij gebruik met circulatielucht.

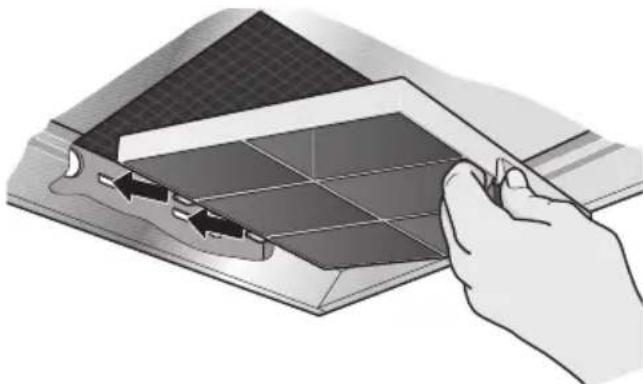

Actieve-koolfilters monteren en demonteren

1. Demonteer de vetfilters (zie 'Metalen vetfilters demonteren en monteren').

1. Breng het actieve-koolfilter aan.
2. Schuif de lip in de bevestiging.
3. Breng de vetfilters wee aan (zie 'Metalen vetfilters demonteren en monteren').

Actieve-koolfilter verrangen

Bij normal gebruik (dagelijks 1 à 2aar)要去en de actieve-koolfilters ongeveer 2x per aanr worden verrangen.

Actieve-koofilters zijn verkrijgbaar bij de specialzaak, de klantenservice en in de Online-shop (zie 'Extra toebehoren'). Gebruik alleen originele filters.

Actieve-koolfilters bevatten geen schadelijke stoffen.

Ze kuren worden meegegeven met het huisvuil.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de lampen verwangt.
De beschrijving van de lampervanging geldt voor verschillende uitvoeringen van het apparaat.

OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

Halogeenlampen verrangen

Halogeenlampen wordenijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

Wacht tot de halogeenlamp is afgekoeld voordat u hem verrangt.

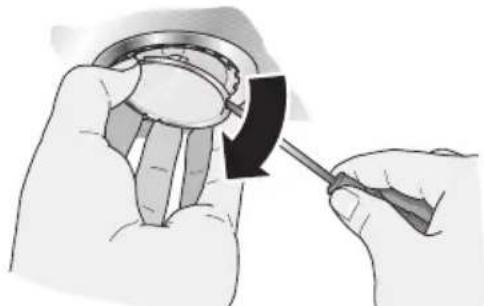

1. Verwijder de lampenring voorzichtig met geschikt gereedschap.

1. Vervang de defecte lamp door een neue lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

OPMERKING: Het glas van de halogeenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik waarom een schone doek bij het aanbrengen van de lamp.

1. Breng de lampafscheming weeer aan.
2. Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

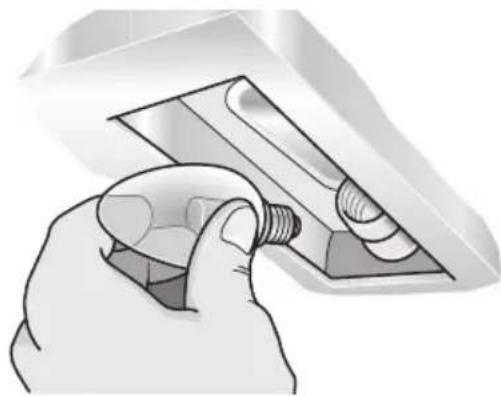

Gloeilampen verrangen

1. Til de lampafschemming iets op.
2. Duw de lampafschemmingaar het midden van het apparatusat.

1. Vervang de defecte lamp door een neue lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).
2. Breng de lampafscheming weer aan.

1. Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

OPMERKING: Controller of de lampen goed zijn aangebracht als de verlichting Niet werkt.

Defecte lampen要去en direct worden verrangen om overbelasting van de andere lampen te voorkomen.

Lees voor de montage beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

Gebruik met afvoerlucht

De afvoerlucht worden via een luchtkoker\ aar boven geleid, ofrechtstreeks door de\ muur maar buiten.

OPMERKING: De afvoerlucht mag nicht worden afgevoerd via een in gebruik zichnde rookof afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen.

Bij afvoer van afvoerlucht via een Niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen.
Bij de afvoer van afvoerlucht要去en de wettelijkke voorschriften worden nageleefd (bijv. bouwverordeningen).

Indien de afvoerlucht door de buitenmuur moet worden geleid, raden wij u aan een telescoop-muurkast te gebruiken.

De afzuigkap werkt optimaal indien:

• de afvoerluchtbuis zo kort en zo recht mogelijk is en
• een zo groot möglichke diameter—heeft.
  Als buisbochten onvermijdelijk zich, dienen deze een zo groot möglichke straal te hebben.

OPMERKING: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Voor de aanleg van de luchtafvoerbuizen mogen uitsluitend buizen of slangen van onbrandbaar materiaal worden gebruikt.
De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamaties die terug te leiden zich op de planning en uitvoering van de buisleiding.

Buisverbinding

De diameter van de luchtafvoerbuizen mag Niet kleiner zich dan 150~mm

Rondebuizen:

Wij adviseren een inwendige diameter van 150mm ; de diameter dient echter minstens 120mm te zich.

Platte luchtafvoerkanalen要去en bezelfde inwendige diameter hebben als ronde buizen.

Ze might goen scherpe bochten hebben..

0 150 mm ca. 177 cm²
0 120 mm ca. 113 cm²

Bij afwijkende buisdiameters:

Afdichtstrips gebruiken.

Aansluiting luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuis
rechtstreeks op het
luchtafvoeraansluitstuk
bevestigen en goed
afdachten. Bij gebruik van een
aluminiumbuis要去 het
aansluitgedeelte eerst
worden gladgemaakt.

Aansluiting luchtafvoerbuis 120 mm

Verloopstukrechtstreeks op het luchtafvoer-aansluitstuk bevestigen.
Luchtafvoerbuis bevestigen aan het verloopstuk.
Beide verbindingspunter goed aufdichten.

Lees voor de elektrische aansluiting beslilst de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

De afzuigkap mag alleen worden aangesloten door een gekwalificeerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijke nutsbedrijf.

VERWONDINGSGEVAAR

Als het aansluijsnoor van de afzuigkap beschadigd raakt, moet het worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om bevaren te voorkomen.

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriftengeinstalleerd geaard stopcontact.

Het geaarde stopcontact zo möglichk vlak ),achter het schoorsteenafschemstuk aanbrengen.

-Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring.

• Als het stopcontact na montage van de afzuigkap Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht zoals bij een vaste aansluiting.

Indien een vaste aansluiting moodzakelijk is

De installmentie要去en voorzien van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van tenminste 3mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars,zekeringen en veiligheidszekeringen.

De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtaar nadat u de vetfilters hebt verwijderd.

Lengte van de aansluitleiding: ca. 1,30 m.

Deze afzuigkap voldoet aan de EG-ontstorings-bepalingen.

De afzuigkap is bedoeld voor montage op de muur.

Houd bij de montage rekening met eventueel te monteren special toebehoren.

Neem de minimumafstand:tussen de kookplaat en de afzuigkap in acht (zie "Veiligheidsvoorschriften")!
Voorkom beschadiging van de gevoelige oppervlakken!

Voorbereiden van de muur

VERWONDINGSGEVAAR, GEVAAR VAN MATERIELE SCHADE

Voordat u gaat boren, dient u te controlleren of er op de montageplaats elektrische of andere installmentatieledingen zich aangelegd in de muur.

De muur要去lak en loodrecht zijn.
De bijgevoegde schroeven en pluggen zich geschikt voor massieve muren.

Gebruik voor andere muurconstructies (bijv. gipsplaat, pereus beton, poroton-stenen) bevestigingsmiddelen die waarvoor geschikt zichn.

Controleer of de muur voldoende draagvermogen heeft.

Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lenghte van de schroeven.
De pluggen要去en stevig vastzitten.

Max. gewicht in kg: 40

Constructiewijzigingen in het kader van technische ontwikkelingen voorbehonden.

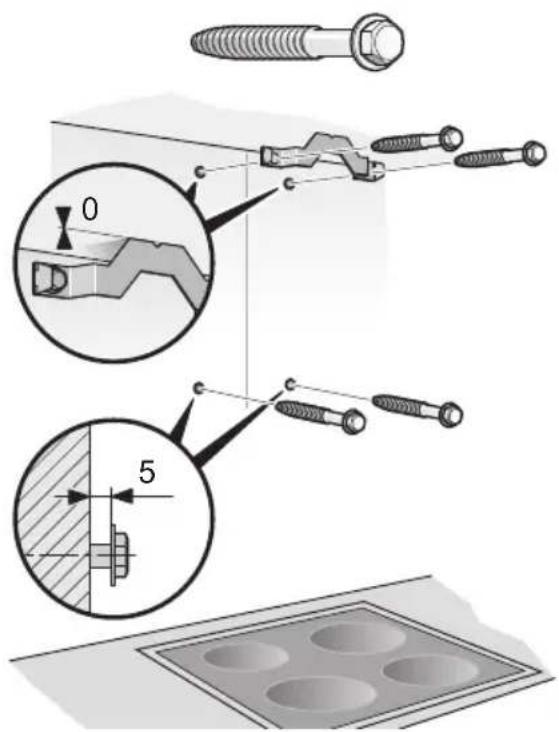

Montagevoorbereiding

1. Van het plafond tot de onderkant van de afzuigkap een middellijn op de muur aftekenen.
2. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven en de contour van het bevestigingsgebied aftekenen, ter vereenvoudiging van het ophangen.
   De onderste rand van de sjabloon kommt overeen met de onderkant van de afzuigkap.
   3.4 gaten (Ø 8 mm) voor het ophangen van de afzuiigkap en 2 gaten (Ø 8 mm) voor de bevestigingshoek van de schoorsteen-afscherming boren en de pluggen geheel in de gaten duwen.
3. De bevestigingshoek voor de schoorsteenafscheming vastschroeven.
4. De 2 middelste schroeven als montagehulp tot op ca. 5 mm indraien.

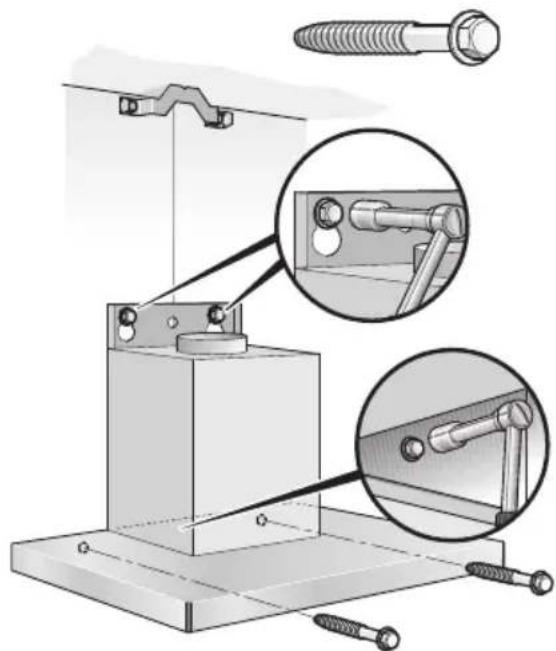

Bevestiging

1. De beschermfolie van de afzuigkap trekken. De afzuigkap uitlijnen en vastschroeven.

1. Buisverbinding aanleggen (zie "Buisverbinding").
2. Elektrische aansluiting tot stand brengen (zie "Elektrische aansluiting").

Montage van de schoorsteenafschemstukken

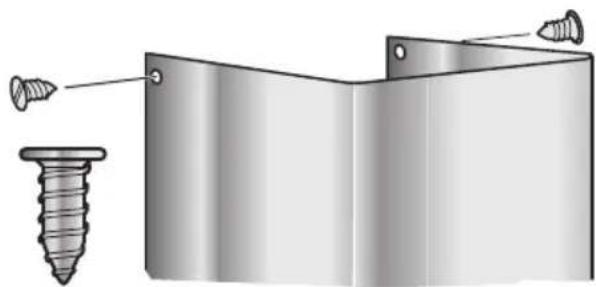

VERWONDINGSGEVAAR

De binnenNZijden van de schoorsteenafschemstukken konnen scherperanden hebben. Wij raden u aan bij demontage werkhandschoenen te dragen.

1. De schoorsteenafschemstukken losmaken. Daartoe het plakband verwijderen.
2. De beschermfolie van beiden schoorsteenafschemstukken trekken.
3. De schoorsteenafschemstukken in elkaan schuiven.

OPMERKING: Voorkom krassen bij het ineenschuiven, bijv. door de montagesjabloon over der rand van het buitenste schoorsteenafschemstuk te leggen!

Let op de positie van de sleuven in de schoorsteenafschemming!
- Gebruik met afvoerlucht: sleuven van het binnenste schoorsteenafschemstuk wijzen maar onderen.
- Gebruik met circulatielucht: sleuven van het binnenste schoorsteenafschemstuk wijzen maar boyen.

1. Schoorsteenafschemstukken op de afzuigkapplaatsen. Het binnenste schoorsteenafschemstuk omhoog schuiven en links en rechts aan de bevestigingshoek hangen.

1. Het binnenste schoorsteenafschemstuk aan de zijkant met 2 schroeven bevestigen op de bevestigingshoek.

Genel bilgiler 64
