GEBRUIKSAANWIJZING CD66052 CONSTRUCTA

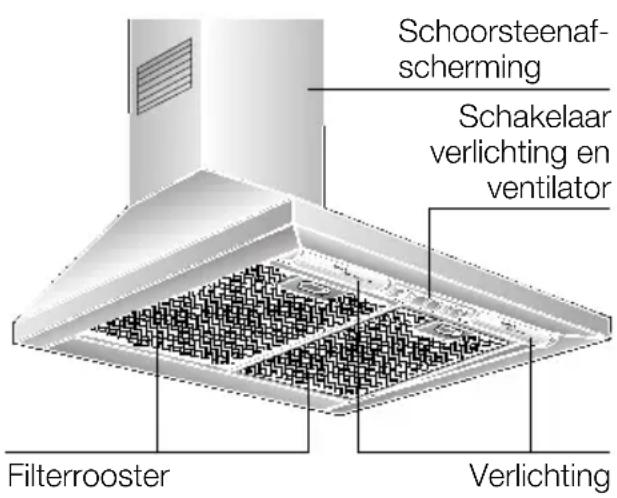

Beschrijving van het apparaat Gebruiksmogelijkheden Gebruiksmogelijkheden Gebruik met luchtafvoer: ❑ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. ❑ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. ❑ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Gebruik met circulatielucht: ❑ Hiertoe moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud). De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. ❑ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. ❑ Het vetfilter neemt de vettige bestand- delen van de keukendamp op ❑ Het koolstoffilter bindt de reukstoffen. Gebruiksaanwijzing Verlichting Schakelaar verlichting en ventilator Filterrooster Schoorsteenaf- scherming15 Vóór het eerste gebruik Belangrijke aanwijzingen: ❑ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.❑ Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.❑ Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.❑ Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventueelvoor een volgende bezitter van het apparaat. Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v. pata-tes frites, alleen onder toezicht toebereiden. Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen Gaskookplaten altijd op correcte wijze gebruiken.Belangrijk:De vlammen van de gaskookplaten moetenaltijd met pannen zijn afgedekt.Door de sterke warmteontwikkeling vande open gasvlammen kan de afzuigkap ! worden beschadigd. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.16 Bedienen van de wasemafzuig kap Filter en onderhoud Vetfilters: Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt. De filtermatten bestaan uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten neemt de ontvlam- baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed. Belangrijk: Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden. Reiniging van de metalen vetfilters: ❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd. ❑ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Belangrijk: Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. ❑ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoon- spoelen en laten afdruipen. De keukenwasem wordt op de doeltreffendste manier verwijderd door: ❑ Inschakelen van de afzuigkap bij het begin van het koken. ❑ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken. Inschakelen: ❑ Zet de rechter schuifschakelaar op de gewenste ventilatorstand. Uitschakelen: ❑ Zet de rechter schuifschakelaar op 0. Verlichting: ❑ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

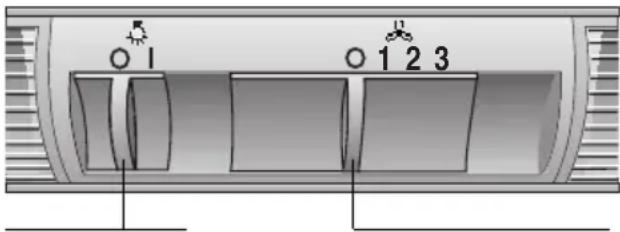

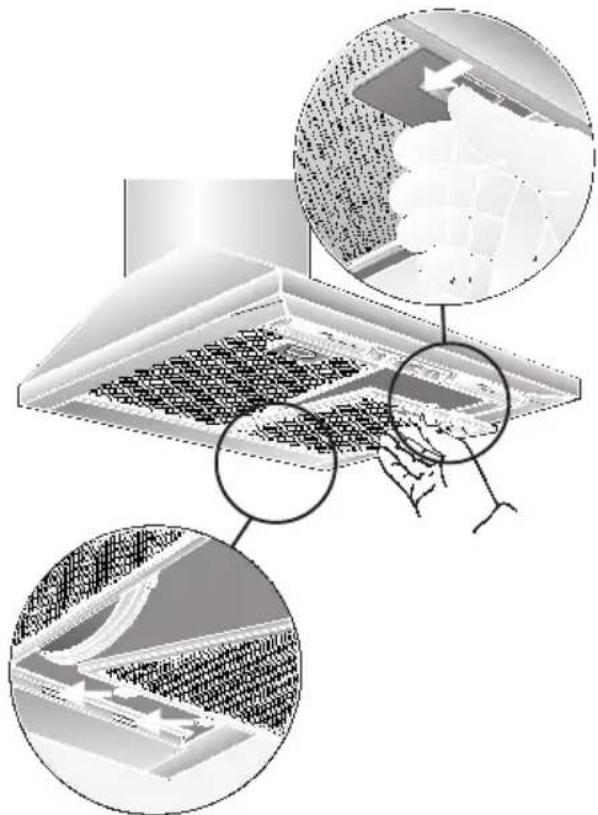

Verlichting Uit/Aan Ventilatorstanden17 Filter en onderhoud Metalen vetfilters verwijderen en aanbrengen:

1. Druk de blokkering van de vetfilters in de

richting van de pijl in en klap de vetfilters naar beneden.

3. Breng de vetfilters aan (zie Metalen

vetfilters verwijderen en aanbrengen). Verwijderen: Het verwijderen gebeurt in omgekeerde volgorde. Vervangen van de filters met actieve kool: ❑ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen. ❑ De filters met actieve kool zijn verkrijgbaar in de vakhandel (zie Speciaal toebehoren). ❑ Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking. Afvoer van oude filters met actieve kool: ❑ Filters met actieve kool bevatten geen schadelijke stoffen. U kunt ze bij het normale huisvuil doen.

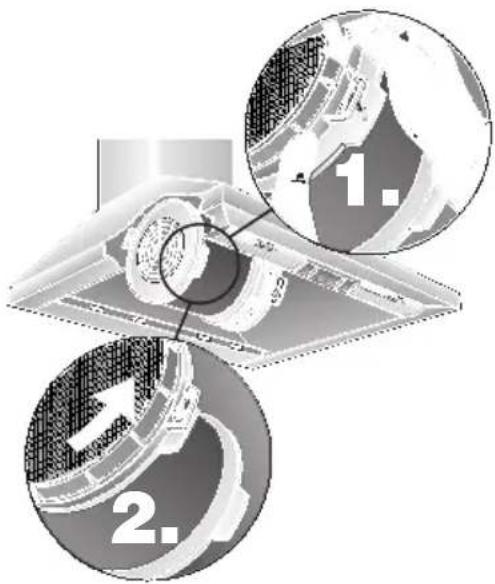

Actieve-koolfilter: Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Aanbrengen:

1. Verwijder de vetfilters (zie Metalen

vetfilters verwijderen en aanbrengen).

2. Breng links en rechts van de

ventilatormotor een filter met actieve kool aan en draai deze goed vast.

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

2. Verwijder de vetfilters (zie Filters en

3. Verwijder de lampafscherming van

bovenaf uit de lamphouder.

4. Vervang de lamp (in de vakhandel

verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

7. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. Reiniging en onderhoud Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. ❑ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. ❑ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. ❑ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. ❑ Geen schurende middelen of krassende sponsjes gebruiken. ❑ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken. De schuifschakelaar alleen met een zachte, vochtige doek reinigen (mild afwassop). Geen edelstaalreiniger voor de schuif- schakelaar gebruiken. Edelstalen oppervlakken: ❑ Gebruik een milde, niet-schurende edelstaalreiniger. ❑ Reinig alleen in de slijprichting. Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen. Aluminium en kunststof oppervlakken: ❑ Gebruik een zachte, niet-pluizende zeem of microvezeldoek. ❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. ❑ Gebruik geen schurende middelen.19 Belangrijke voorschriften Montagevoorschrift: Boven een gasfornuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden:

Gasfornuizen Belasting van één brander max. 03,0 kW Belasting van alle branders max. 08,3 kW Belasting van de oven max. 03,9 kW

Gaskookplateaus Belasting van één brander max. 03,9 kW Belasting van alle branders max. 11,3 kW

Gas-glaskeramiekkookplateau De gegevens over nominale warmte- belastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegeven van fabrikant van het kookplateau in acht. ❑ Fornuizen voor vaste brandstoffen Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen. Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. Extra voorschriften bij gaskook- apparatuur: Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.20 Voor de montage Afzuigkap met luchtafvoer De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

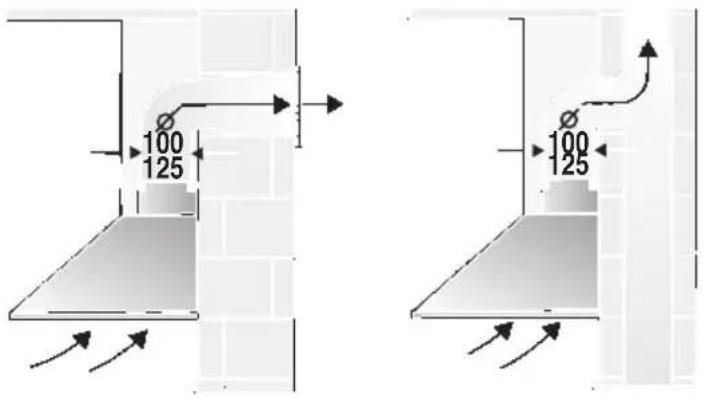

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Voor de montage ❑ Platte kanalen moeten een gelijk- waardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben. l 100 mm ca. 178 cm

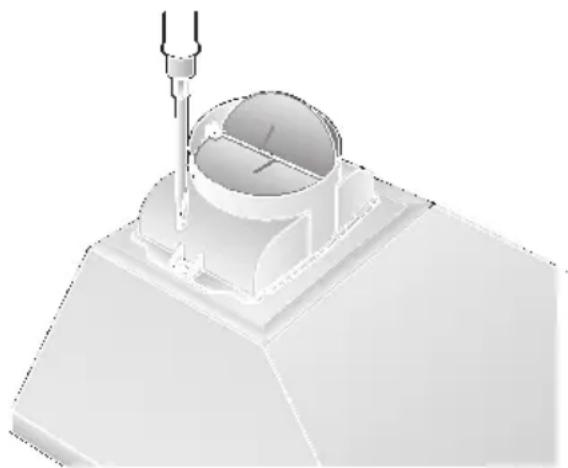

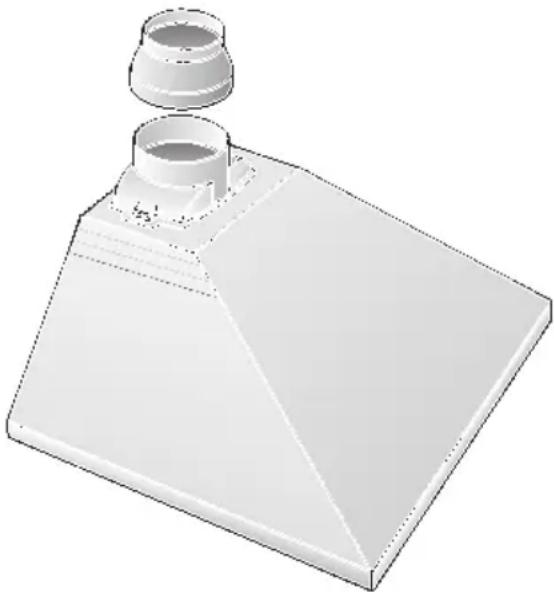

❑ Bij afwijkende buisdiameters: dichtstrips gebruiken. ❑ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd. Aansluiting luchtafvoerpijp l 125 mm: ❑ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen. Aansluiting luchtafvoerpijp l 100 mm: ❑ Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtaansluiting bevestigen en hierop de afvoerbuis bevestigen. Bij gebruik met luchtafvoer moet in de wasemafzuigkap een terugsklep worden ingebouwd, als deze niet in de afvoerbuis of in de muurkast aanwezig is. Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in de vakhandel worden verkregen. Monteren van de terugslagklep: ❑ De terugslagklep vastklemmen in de luchtaansluiting. Beide kleppen moeten licht verend naar boven bewogen kunnen worden. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt. Optimaal vermogen van de wasem- afzuigkap: ❑ Korte, gladde luchtafvoerpijp. ❑ Zo min mogelijk bochten. ❑ Zo groot mogelijke buisdiameter en grote bochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. ❑ Ronde buizen: wij adviseren een inwendige diameter van 125 mm, echter minstens 100 mm.22 Elektrische aansluiting De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor- schriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenaf- scherming worden aangebracht. Elektrische gegevens: staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen. Bij reparaties moet de wasemafzuig- kap altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Als vaste aansluiting nodig is: De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten. In de installatie moet een scheidingsvoor- ziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars. Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Deze wasemafzuigkap voldoet aan de EG- bepalingen voor radio-ontstoring. Voor de montage Gebruik met circulatielucht

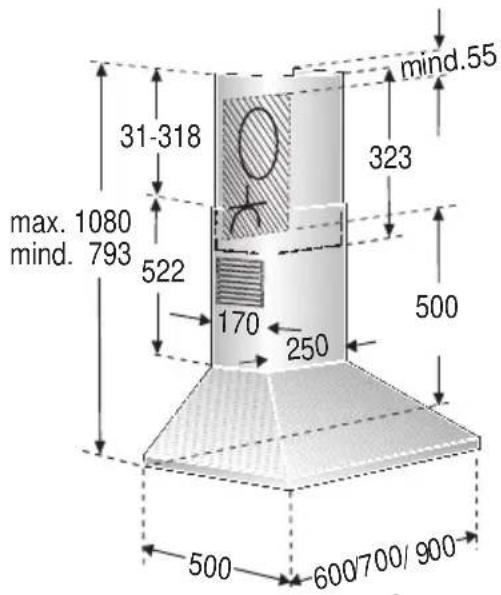

❑ Met een koolstof- filter, indien gebruik met afvoerlucht niet mogelijk is. De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. Voorbereiden van de muur ❑ De muur moet vlak en loodrecht zijn. ❑ Pluggen moet stevig kunnen worden bevestigd. Gewicht in kg: Luchtavoer Lucht- circulatie 12,560 cm 70 cm 13,5 13,0 14,0 90 cm 13,9 14,9 Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.23 Inbouwen De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon de posities

voor de schroeven markeren op de muur. Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

4. 5 gaten voor de wasemafzuigkap en

4 gaten voor de bevestigingshaken van de schoorsteenafschermstukken boren (l 8 mm) en de pluggen geheel in de muur drukken. Opmerking: let op eventueel te monteren extra toebehoren.

5. 2 bevestigingshaken voor de bovenste

en onderste schoorsteenafscherm- stukken vastschroeven.

6. Middelste schroef (zonder onderlegring)

als montagehulp voor wasemafzuigkap- bevestiging tot ca. 5 mm indraaien.

7. Wasemafzuigkap aan de schroef

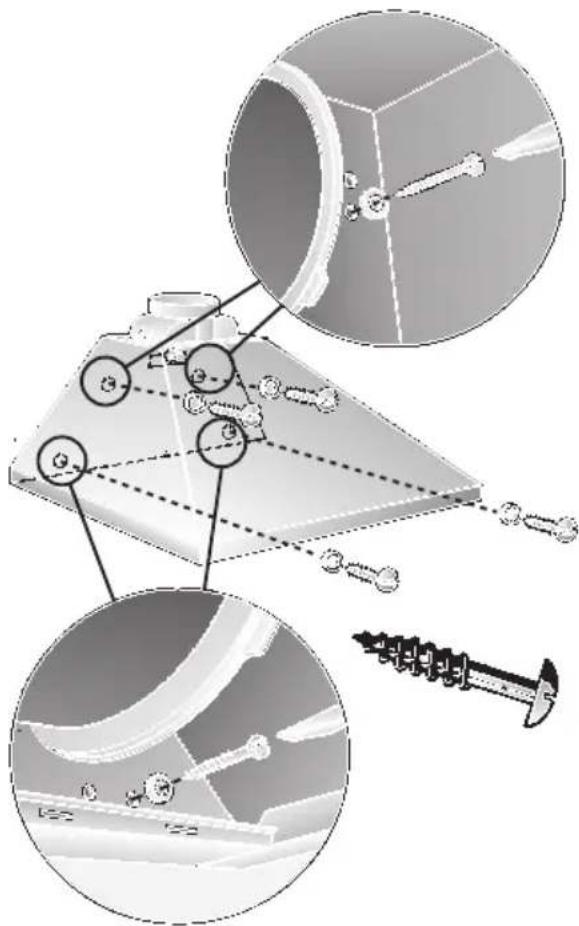

08. De overige vier schroeven met

onderlegringen indraaien. Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

11. Bij uitvoering van edelstaal:

❑ Beschermfolie van beide schoorsteenafschermstukken verwijderen. Voorkom beschadiging van de kwetsbare oppervlakken.

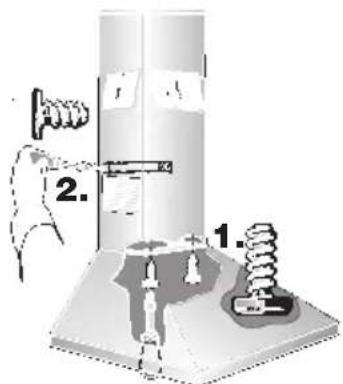

13. Het onderste schoorsteenafschermstuk

op de wasemafzuigkap plaatsen en met twee lange schroeven van onderaf vastschroeven op de wasemafzuigkap. Bij het aanbrengen van de afschermstukken kunt u krassen voor- komen door bijv. het montagesjabloon ter bescherming over de rand van het onderste afschermstuk te leggen. Daarna het schoorsteenafschermstuk met twee korte schroeven aan de zij- kant vastschroeven op de bevestigings- haak. Voordat deze 2 schroeven worden vastgedraaid, moet de schoorsteenafscherming worden uitgelijnd.

14. Vetfilter weer aanbrengen

(zie de gebruiksaanwijzing).

12. Het bovenste schoorsteenafscherm-
