CD66052 - Dunstabzugshaube CONSTRUCTA - Kostenlose Bedienungsanleitung

Marke	Constructa
Modell	CD66052
Produkttyp	Dunstabzugshaube
Maße (B x H x T)	600 mm x 793 mm (min) - 1080 mm (max) x 522 mm
Gewicht	13,5 kg (Modell 60 cm, Umluftbetrieb)
Stromversorgung	220-240 V ~ 50 Hz (Standard)
Absaugleistung	3 Stufen (Schiebeschalter)
Beleuchtung	1 Lampe E14 40 W max (nicht im Lieferumfang)
Betriebsart	Abluft oder Umluft mit Aktivkohlefilter
Abluftleitungsdurchmesser	125 mm (reduzierbar auf 100 mm)
Fettfilter	Metall, spülmaschinengeeignet (Reinigung alle 8-10 Wochen)
Aktivkohlefilter	Jährlicher Austausch (optional für Umluftbetrieb)
Mindestabstand Elektroherd	550 mm
Mindestabstand Gasherd	650 mm
Material	Edelstahl (Verkleidungen und Oberflächen)

Häufig gestellte Fragen - CD66052 CONSTRUCTA

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die Metallfettfilter können in der Spülmaschine oder per Hand gereinigt werden. Bei normalem Betrieb (1-2 Std./Tag) reinigen Sie sie alle 8 bis 10 Wochen. Lassen Sie sie in warmem Seifenwasser einweichen, bürsten Sie sie ab, spülen Sie sie aus und lassen Sie sie abtropfen.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte bei normalem Gebrauch (1-2 Std./Tag) etwa einmal pro Jahr ausgetauscht werden. Verwenden Sie ausschließlich Originalfilter, um eine optimale Funktion zu gewährleisten.

Welcher Mindestabstand muss zwischen der Dunstabzugshaube und dem Kochfeld eingehalten werden?

Der Mindestabstand beträgt 550 mm bei Elektrokochfeldern und 650 mm bei Gaskochfeldern. Halten Sie diese Abstände aus Sicherheitsgründen ein.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie zuerst die Dunstabzugshaube vom Stromnetz. Entfernen Sie die Fettfilter und lösen Sie die Beleuchtungsabdeckung. Ersetzen Sie die defekte Lampe durch eine Lampe mit max. 40 W, E14-Sockel. Setzen Sie die Abdeckung und die Filter wieder ein und schließen Sie die Haube wieder an.

Kann die Dunstabzugshaube ohne Fettfilter verwendet werden?

Nein, es ist unbedingt erforderlich, die Dunstabzugshaube niemals ohne Fettfilter zu betreiben. Der Filter hält Fettpartikel zurück und verhindert Brandgefahr. Ein Betrieb ohne Filter kann das Gerät beschädigen.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Für den Umluftbetrieb muss die Dunstabzugshaube mit einem Aktivkohlefilter (nicht im Lieferumfang) ausgestattet sein. Installieren Sie die Aktivkohlefilter auf beiden Seiten des Lüftermotors und setzen Sie die Fettfilter wieder ein. Der Abluftschlauch wird nicht verwendet.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Fettfilter eingesetzt sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst und geben Sie die E- und FD-Nummern auf dem Typenschild im Inneren des Geräts an.

Wie installiere ich die Dunstabzugshaube?

Die Installation muss von einem Fachmann durchgeführt werden. Verwenden Sie die beiliegende Montageschablone zum Bohren der Befestigungslöcher. Beachten Sie die Mindestsicherheitsabstände. Schließen Sie den Abluftschlauch (∅125 mm) an und führen Sie den elektrischen Anschluss durch. Montieren Sie anschließend die Kaminverkleidungen.

Welcher Lampentyp wird für die Beleuchtung verwendet?

Verwenden Sie eine Lampe mit maximal 40 Watt und E14-Sockel. Die Lampen sind im Handel erhältlich. Ersetzen Sie defekte Lampen sofort, um eine Überlastung zu vermeiden.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht über den Hausmüll. Altgeräte enthalten wiederverwertbare Materialien. Machen Sie das Gerät unbrauchbar (Kabel durchtrennen) und geben Sie es an einer Sammelstelle ab oder erkundigen Sie sich bei Ihrer Gemeinde über die Entsorgung.

BEDIENUNGSANLEITUNG CD66052 CONSTRUCTA

de Gebrauchs- und Montageanleitung

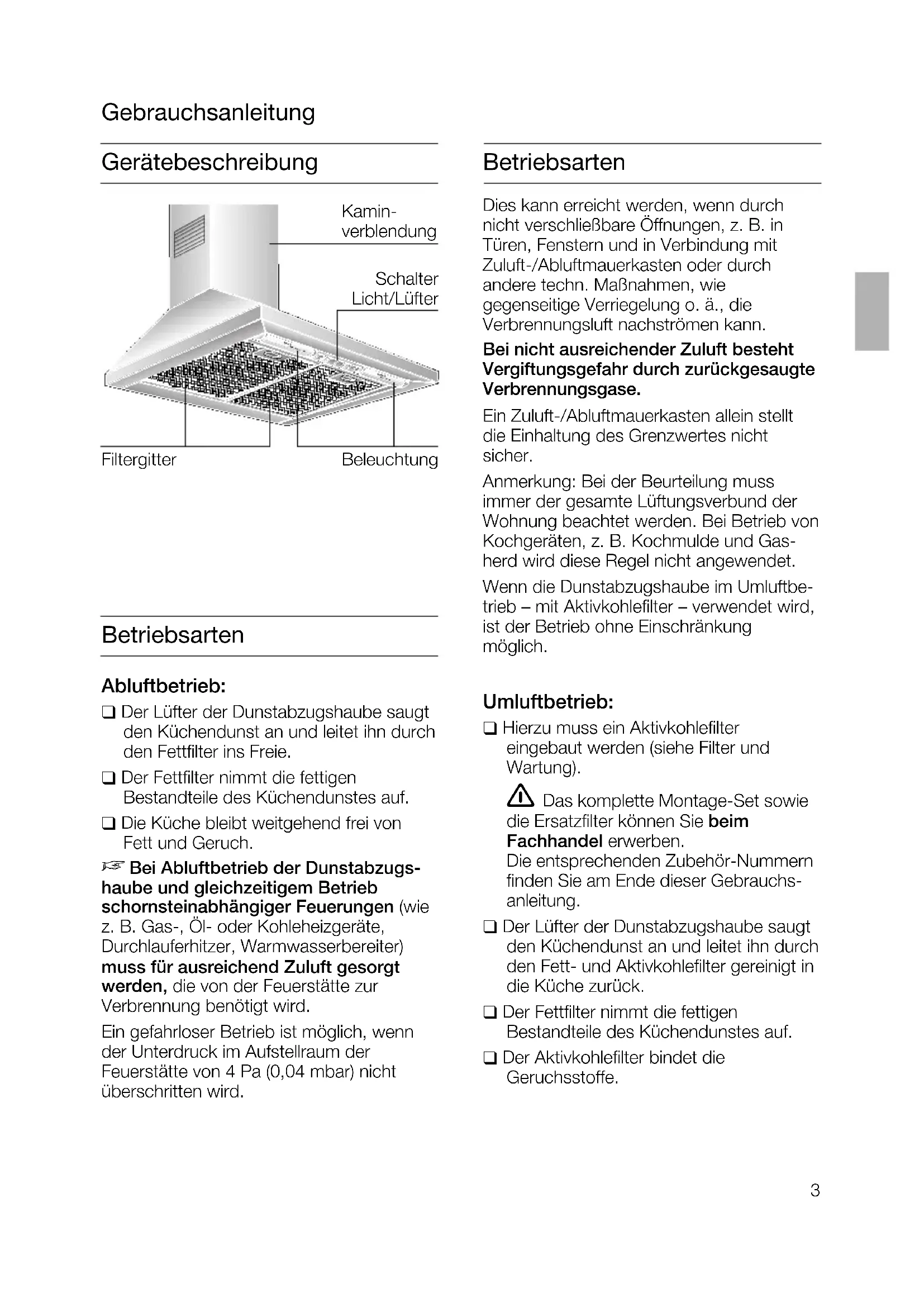

Kamin- verblendung Schalter Licht/Lüfter Filtergitter Beleuchtung

Betriebsarten

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

☐ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummerr finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

Vor dem ersten Benutzen

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠️ Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung

! der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

1 1 2 3

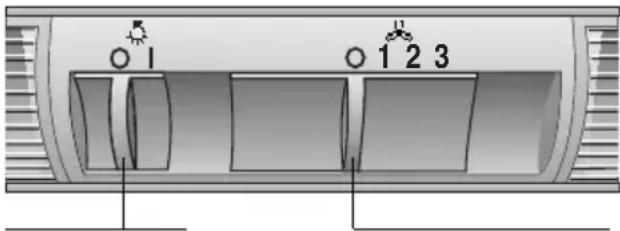

Beleuchtung
Lüfterstufen
Aus / Ein

Einschalten:

☐ Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

☐ Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Aus- und Einbauen der Metall-Fettfilter:

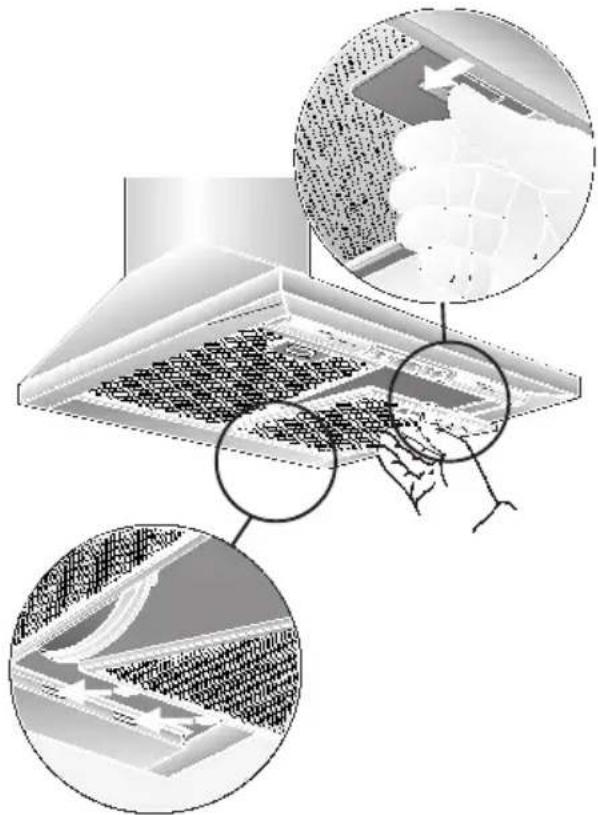

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

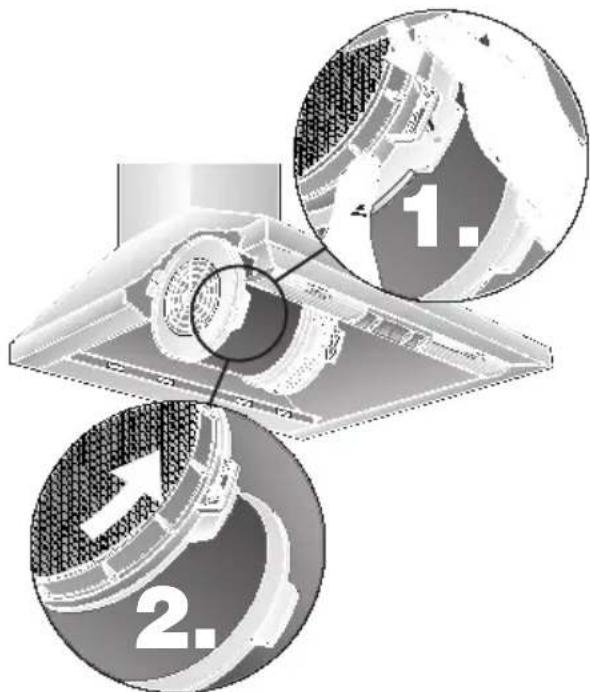

Einbauen:

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie rechts und links am Lüftermotor einen Aktivkohlefilter ein und drehen ihn bis zur Verrastung fest.

1. 2.

1. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.
☐ Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehör).
□ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
□ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge). Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
☐ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
☐ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

1. Tauschen Sie die Lampe aus (handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Bauen Sie die Fettfilter wieder ein.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

Über Gas-Kochstellen ist die Montage der Dunstabzugshaube bei einem Mindestabstand von 650 mm – Abb. 1 – nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht überschritten werden:

Gas-Herde Belastung einer Kochstelle max. 3,0 kW Belastung aller Kochstellen max. 8,3 kW Belastung des Backofens max. 3,9 kW

Gas-Kochmulden Belastung einer Kochstelle max. 3,9 kW Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld Die Angaben über Nennwärme- belastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld- Herstellers beachten.

☐ Herde für feste Brennstoffe Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

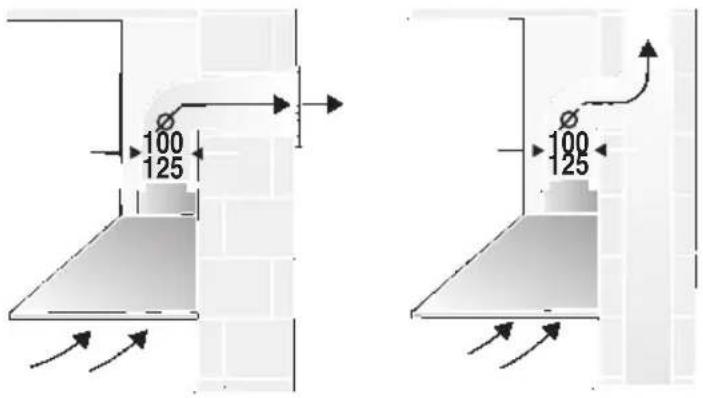

Abluftbetrieb

100 125 100 125

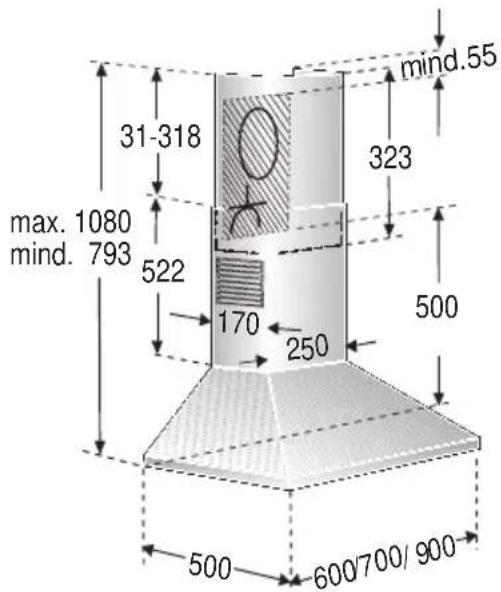

31-318 max. 1080 mind. 793 522 170 250 mind.55 323 500 500 600/700/900

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Vor der Montage

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

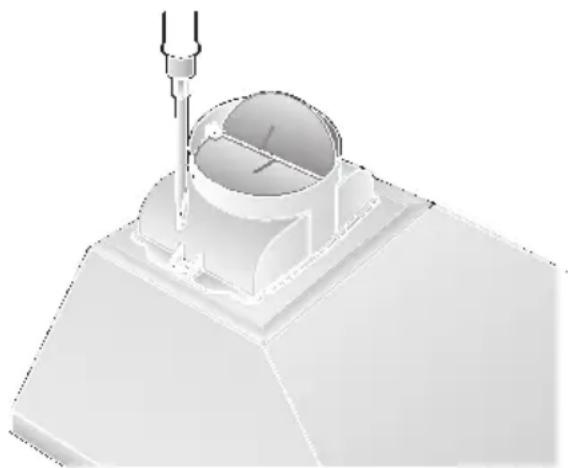

Montieren der Rückstauklappe:

☐ Rückstauklappe in den Luftstutzen einklipsen.

⚠️ Die beiden Klappen müssen sich leicht federnd nach oben bewegen lassen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.
□ Möglichst wenig Rohrbögen.
☐ Möglichst große Rohrdurchmesser und große Rohrbögen.
Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

☐ Rundrohre: Wir empfehlen Innendurchmesser 125 mm, jedoch mind. 100 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.
Sie sollten keine scharfen Umlenkungen haben.

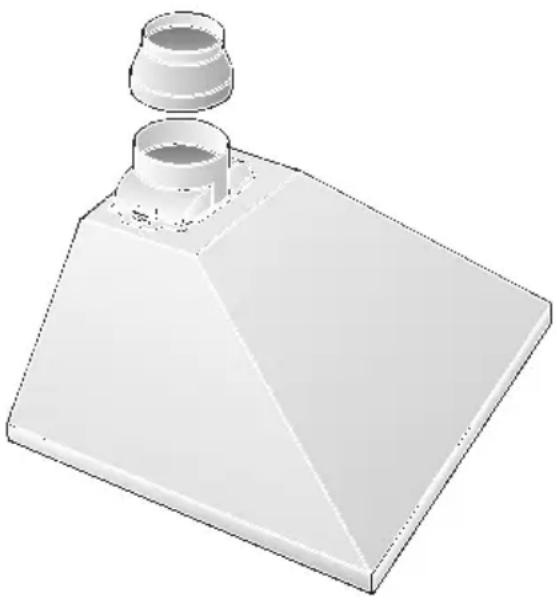

100 mm ca. 78 cm
∅ 125 mm ca. 113 cm

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr ∅ 125 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 100 mm:

☐ Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und daran das Abluftrohr anbringen.

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	12,560 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Elektrischer AnschlussVor der Montage

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 5 Löcher für die Dunstabzugshaube und 4 Löcher für die Haltewinkel der Kaminverblendungen ∅ 8 mm bohren und Dübel wandbündig eindrücken.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 5 Löcher für die Dunstabzugshaube und 4 Löcher für die Haltewinkel der Kaminverblendungen ∅ 8 mm bohren und Dübel wandbündig eindrücken.

27 228 228 465 68 113 39 220 400 mind. 550 Elektro 650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

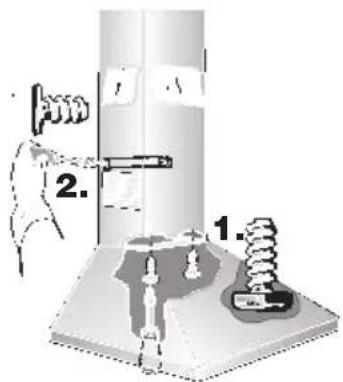

1. 2 Haltewinkel für die Kaminverblendungen oben und unten anschrauben.
2. Mittlere Schraube (ohne Unterleg-scheibe) als Montagehilfe für Dunst-abzugshaubenbefestigung bis auf ca. 5 mm eindrehen.
3. Dunstabzugshaube an den Schrauben einhängen.

ca. 5mm

Einbauen

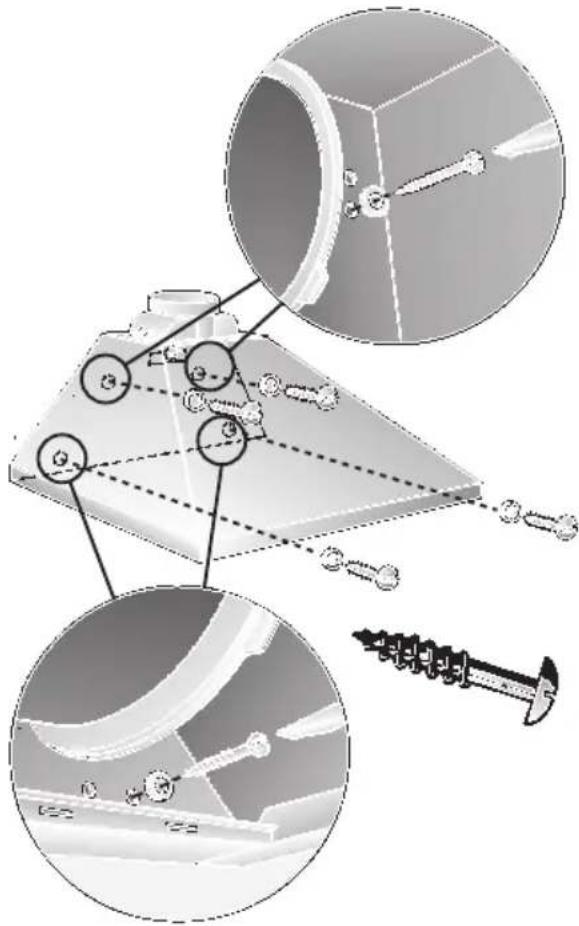

1. Die übrigen 4 Schrauben mit Unterlegscheiben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Bei Edelstahlausführung:

□ Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

1. Die obere Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben.

1. Die untere Kaminverblendung auf die Dunstabzugshaube aufsetzen und mit 2 langen Schrauben von unten an der Dunstabzugshaube festschrauben.

⚠️ Vermeiden Sie Kratzer beim Aufschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

Anschließend die Kaminverblendung seitlich mit 2 kurzen Schrauben an den Haltewinkel festschrauben.

⚠ Vor dem Festdrehen der 2 Schrauben ist die Kaminverblendung auszurichten.

2. 1.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).
