BEDIENUNGSANLEITUNG CD679550 CONSTRUCTA

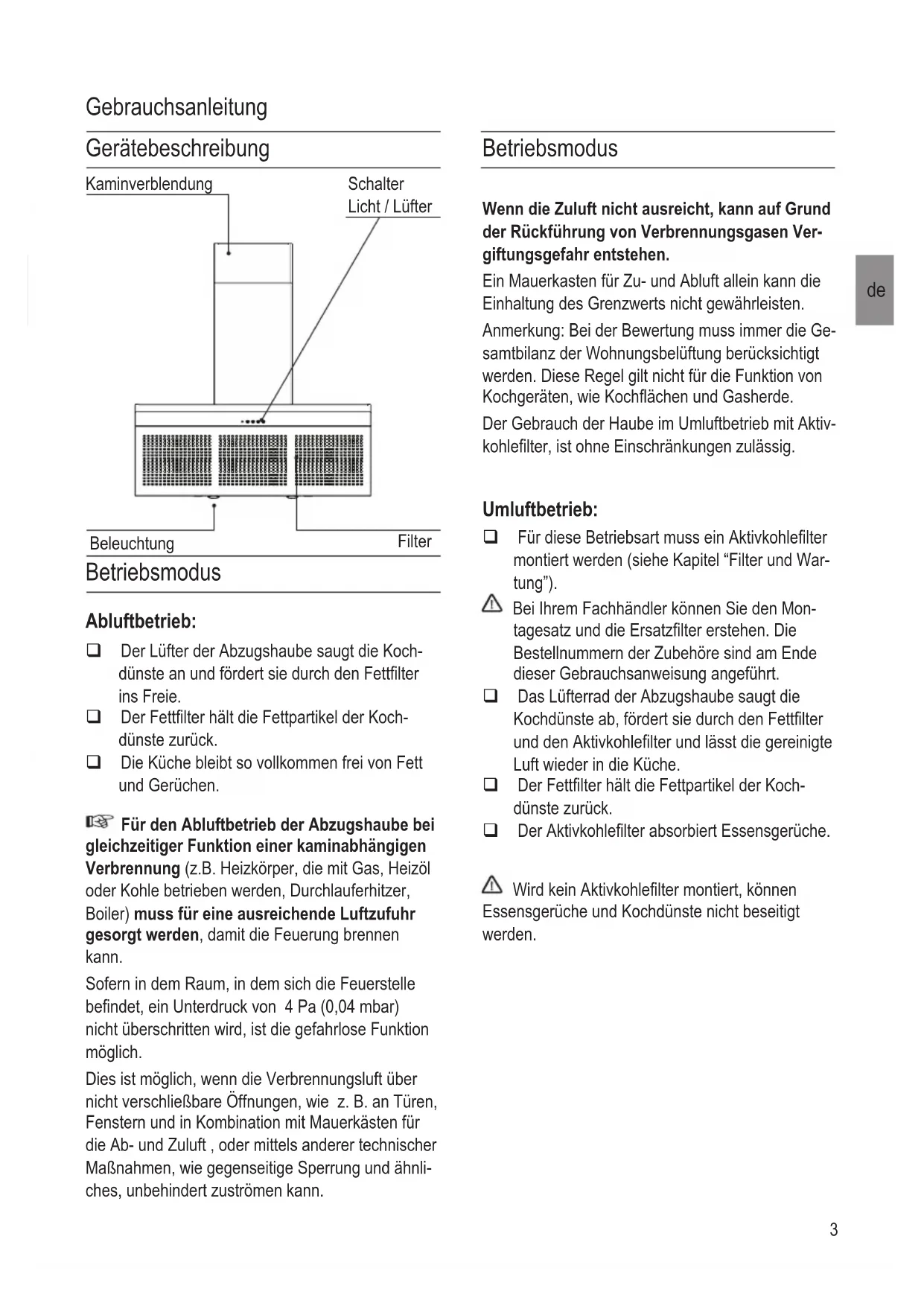

Betriebsmodus Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Ver- giftungsgefahr entstehen. Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten. Anmerkung: Bei der Bewertung muss immer die Ge- samtbilanz der Wohnungsbelüftung berücksichtigt werden. Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochächen und Gasherde. Der Gebrauch der Haube im Umluftbetrieb mit Aktiv- kohlelter, ist ohne Einschränkungen zulässig. Umluftbetrieb: qFür diese Betriebsart muss ein Aktivkohlelter montiert werden (siehe Kapitel “Filter und War- tung”). Bei Ihrem Fachhändler können Sie den Mon- tagesatz und die Ersatzlter erstehen. Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchsanweisung angeführt. qDas Lüfterrad der Abzugshaube saugt die Kochdünste ab, fördert sie durch den Fettlter und den Aktivkohlelter und lässt die gereinigte Luft wieder in die Küche. qDer Fettlter hält die Fettpartikel der Koch- dünste zurück. qDer Aktivkohlelter absorbiert Essensgerüche. Wird kein Aktivkohlelter montiert, können Essensgerüche und Kochdünste nicht beseitigt werden. Betriebsmodus Abluftbetrieb: qDer Lüfter der Abzugshaube saugt die Koch- dünste an und fördert sie durch den Fettlter ins Freie. qDer Fettlter hält die Fettpartikel der Koch- dünste zurück. qDie Küche bleibt so vollkommen frei von Fett und Gerüchen. Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z.B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann. Sofern in dem Raum, in dem sich die Feuerstelle bendet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich. Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft , oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnli- ches, unbehindert zuströmen kann. Beleuchtung Schalter Licht / Lüfter Kaminverblendung Filter Gerätebeschreibung Gebrauchsanleitung4

Vor dem ersten Gebrauch Erstmaliger Gebrauch: qDiese Gebrauchsanweisung ist für mehrere Geräteversionen gedacht. Daher kann es sein, dass bestimmte Details der Ausstattung be- schrieben werden, die Ihr Gerät nicht betreffen. qDiese Abzugshaube entspricht den einschlä- gigen Sicherheitsvorschriften. Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Unsachgemäß durchgeführte Reparaturen kön- nen den Benutzer ernsthaft gefährden. qLesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das neue Gerät benutzen. Die Gebrauchsanweisung enthält für Ihre Sicher- heit, sowie für den Gebrauch und die Wartung des Gerätes wichtige Informationen. qBewahren Sie die Gebrauchs- und Wartungs- anweisung für etwaige spätere Benutzer sorg- fältig auf. qDieses Gerät ist mit der WEEE-Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG für elektrische und elektronische Geräte(Waste Electrical and Eelectronic Eequipment) ausgestattet. Diese Richtlinie deniert die Normen über die Entsorgung von Elektro- und Elektronikaltgerä- ten, die auf dem gesamten Gebiet der Europä- ischen Gemeinschaft gültig sind. Gas-Kochmulden / Gas-Herde Betreiben Sie nicht mehr als 2 Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minu- ten bei höchster Wärmebelastung. Durch die Hitzeeinwirkung besteht Verbrennungsge- fahr beim Berühren der Gehäuseoberächen! Die Dunstabzugshaube kann durch die starke Hitze- einwirkung beschädigt werden. qBeachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von 2 Gasbren- nern entspricht. qBetreiben Sie eine Gaskochstelle nie ohne auf- gesetztes Kochgeschirr. Regeln Sie die Flam- me so, dass sie nicht über das Kochgeschirr hinausragt. Sicherheitshinweise: Unter der Dunstabzugshaube nicht ambieren. Brandgefahr am Fettlter durch aufsteigende Flammen. Die Kochstellen müssen immer mit Kochge- schirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstab- zugshaube nur bedingt gestattet (siehe Montagean- leitung). Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdung zu vermei- den. Verpackungsmaterial ordnungsgemäß entsor- gen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Be- trieb in Haushalten bestimmt.

Gebrauch der Abzugshaube Um die Kochdünste wirkungsvoll zu beseitigen, wie folgt vorgehen: qDie Abzugshaube einschalten, sobald mit dem Kochen begonnen wird. qDie Abzugshaube erst dann ausschalten, nachdem die Kochstellen seit einigen Minuten ausgeschaltet sind. Taste Funktion

Schaltet den Gebläsemotor mit minima- ler Geschwindigkeit ein oder aus.

Mittlere Gebläsestufe

Höchste Gebläsestufe

Schaltet die Beleuchtung ein und aus.

Dunstabzugshaube nur mit eingesetzten Lam- pen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermei- den. Dunstabzugshaube nie ohne Fettlter betrei- ben. Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Dunstabzugshaube vor der ersten Inbetriebnah- me sorgfältig reinigen. Lassen Sie Kinder nicht mit dem Gerät spielen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben - wenn sie körperlich oder geistig nicht in der Lage sind - oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.6

Filter und Wartung qDen Karabinerhaken öffnen, das Sicherheitsseil lösen und das Gitter nach oben drücken. qDie Filter einen nach dem andern ausklinken. qDie Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (Die Farbe der Filteroberäche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.) qDie Filter wieder am Filterhaltegitter einbauen. qDas Sicherheitsseil wieder einhängen, das Gitter an der Haube positionieren und bis zum Einrasten eindrücken. Metallfettlter Um die Fettpartikel der Kochdünste zurückzu- halten, werden spezielle Metallfettlter einge- setzt. Achtung: Wegen der zunehmenden Sättigung mit Fettrück- ständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beein- trächtigt werden. Wichtig: Durch rechtzeitiges Waschen der Metallfettlter wird der Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren oder Braten entstehen kann. Die Filter sollten mindestens alle 2 Monate von Hand oder in der Spülmaschine gewaschen werden, bei intensiver Nutzung auch öfter. Ausbau und Wiedereinbau der Metallfettlter qDas Gitter aushängen, indem auf die Oberseite gedrückt wird, damit es aufgeht. Zum Aufmachen des Gitters kräftig auf die durch Aufkleber bezeichneten Stellen drücken.

Filter und Wartung Aktivkohlelter: Dieser beseitigt im Umluftbetrieb beim Kochen entstehende Gerüche. Achtung: Wegen der zunehmenden Sättigung mit Fettrück- ständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beein- trächtigt werden. Wichtig: Durch das rechtzeitige Auswechseln des Aktivkoh- lelters wird Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren und Braten entstehen kann. Der Aktivkohlelter ist nicht wasch- oder regene- rierbar und muss mindestens einmal pro Jahr oder bei sehr intensiver Nutzung auch häuger ersetzt werden. Auswechseln des Aktivkohlelters qDas Gitter aushängen, indem auf die Oberseite gedrückt wird, damit es aufgeht (siehe Absatz “Ausbau und Wiedereinbau der Metallfettlter“). qDen gesättigten Aktivkohlelter durch Öffnen der Klammern ausbauen. qDen neuen Filter in seinen Sitz einhängen und mit den Klammern befestigen. qDas Gitter an der Haube positionieren und bis zum Einrasten eindrücken (siehe Absatz “Aus- bau und Wiedereinbau der Metallfettlter“). Entsorgen des Aktivkohlelters: qDie Aktivkohlelter enthalten keine schädlichen Stoffe. Sie können als normaler Hausmüll ent- sorgt werden.8

Reinigung und Wartung Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder die Sicherung her- ausgenommen wird. qWenn die Fettlter gewaschen werden, auch die Fettablagerungen an den erreichbaren Stel- len des Gehäuses beseitigen. Damit wird Brandgefahr vorgebeugt und eine optimale Funktion gewährleistet. qDie Abzugshaube mit heißem Seifenwasser oder einem milden Glasreiniger säubern. qEingetrockneten Schmutz nicht gewaltsam abkratzen, sondern mit einem feuchten Lappen aufweichen und entfernen. qKeine schleifenden Mittel oder harte Schwäm- me benutzen. qHinweis: Die Kunststoffächen nicht mit Alko- hol (Spiritus) behandeln. Derlei Mittel könnten matte Stellen hinterlassen. Achtung: Die Küche ausreichend lüften, keine offene Flammen benutzen. Die Bedientasten mit einem weichen Lappen und einer Lösung aus Wasser und einem milden Reinigungsmittels säubern. Die Bedientasten nicht mit Reinigern für Edelstahl behandeln. Edelstahlächen: qEinen milden, nicht schleifenden Reiniger für Edelstahl verwenden. qEdelstahlächen immer in Polierrichtung abrei- ben. Edelstahlächen nicht mit harten Schwämmen oder Mitteln reinigen, die Scheuersand, Natriumkar- bonat, Säure oder Chlor enthalten. Aluminium-, Lack- und Kunststoffächen: qEin Tuch für Fensterscheiben oder ein fussel- freies Mikrofasertuch verwenden. qKeine trockenen Lappen benutzen. qEin mildes Fensterputzmittel verwenden. qKeine korrosiven, sauren oder alkalischen Rei- nigungsmittel verwenden. qKeine schleifenden Produkte benutzen. Auswechseln der Lampe

1. Die Abzugshaube spannungslos machen,

indem der Stecker abgezogen oder der Sicher- heitsschalter ausgeschaltet wird. Halogenlampen werden während der Funktion heiß. Auch einige Minuten nach dem Ausschalten kann noch Verbrennungsgefahr bestehen.

2. Die Lampe eventuell mit Hilfe einer Schrau-

benzieherspitze herausnehmen, die beiden Befestigungsschrauben der Lampenhalterung ausbauen und die Halterung aus der Haube nehmen.

3. Die Lampe gegen eine neue Lampe mit gleich-

wertigen Merkmalen auswechseln (Halogen- lampe zu 12 Volt, max. 20 Watt, Fassung GU4). Achtung: Lampenhalter.

4. Die Fassung wieder einsetzen und mit den

zuvor ausgebauten Schrauben xieren.

5. Das Gerät wieder unter Spannung setzen,

indem der Stecker eingesteckt oder der Sicher- heitsschalter eingeschaltet wird. Hinweis: sollte die Beleuchtung nicht funktionieren, muss kontrolliert werden, ob die Lampe korrekt eingesetzt wurde. Störungen Im Falle von Fragen oder Störungen wenden Sie sich bitte an den Kundendienst. (Siehe Liste der Kundendienstzentren). Wenn Sie den Kundendienst kontaktieren, bitte die folgenden Angaben machen: E-Nr. FD Im obigen Schema diese Kenndaten des Gerätes eintragen. Diese Daten können Sie dem Typen- schild entnehmen, welches sich im Innern der Hau- be bendet und nach Ausbau des Filterhaltegitters zugänglich ist. Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Pla- nung und Ausführung des Rohrverlaufs zurück- zuführen sind.9

Montageanweisungen: Wichtige Hinweise Zusatzhinweise für Gaskochgeräte: Bei der Montage von Gasherden sind die ein- schlägigen nationalen Normen zu beachten (z. B. in Deutschland: Technische Regeln für Gasinstallatio- nen TRGI). Geltende Montagevorschriften und die Monta- geanweisungen des Herstellers der Gaskochgeräte sind unbedingt zu befolgen. Die Abzugshaube darf nur an einer Seite neben einem hohen Schrank oder einer hohen Wand mon- tiert werden. Mindestabstand 50 mm. Mindestabstand bei Gasherden zwischen obe- rem Rand des Topfträgers und unterem Rand der Abzugshaube: 460 mm. Altgeräte sind kein wertloser Abfall. Durch um- weltgerechte Entsorgung können wertvolle Rohstof- fe wiedergewonnen werden Altgeräte sind vor der Verschrottung unbrauchbar zu machen. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle verwendeten Materialien sind umweltverträglich und wiederver- wendbar. Bitte helfen Sie mit, indem Sie die Verpak- kung umweltgerecht entsorgen. Informieren Sie sich bitte über die aktuellen Entsor- gungsmöglichkeiten bei Ihrem Fachhändler oder bei der Gemeindeverwaltung. Diese Abzugshaube kann in Abluft- oder Um- luftversion betrieben werden. Die Abzugshaube muss stets zentriert über dem Kochfeld montiert werden. Mindestabstand zwischen Elektroherdplatten und unterer Kante der Abzugshaube: 460 mm. Über einer Feuerstätte für feste Brennstoffe, von der Brandgefahr ausgehen kann (z. B. Funken), ist die Montage der Abzugshaube nur zulässig, wenn die Feuerstätte über eine verschlossene, nicht abnehmbare Abdeckung verfügt, und wenn zugleich alle einschlägigen nationalen Normen eingehalten werden. Diese Einschränkung gilt nicht für Gasherde und Gaskochfelder. Je geringer der Abstand zwischen Abzugs- haube und Kochfeld ausfällt, um so größer ist die Möglichkeit, dass am unteren Bereich der Haube aufgrund des aufsteigenden Wasserdampfs Tropfen kondensieren.10

Zur Beachtung vor der Montage Abluftbetrieb Die Abluft wird durch einen Entlüftungsschacht nach oben oder direkt durch die Außenwand ins Freie abgeführt. Es ist verboten, die Abluft in einen normalerweise benutzten Kamin für Rauch oder Abgase oder in einen Schacht einzuleiten, der für den Abzug der Luft aus Räumen dient, in denen sich Feuerstätten benden. Bei der Abluft sind die einschlägigen Verwal- tungs- und Gesetzesvorschriften einzuhalten (z. B. nationale Bauvorschriften). Falls die Abluft in normalerweise nicht benutzte Ka- mine für Rauch und Abgase eingeleitet werden soll, ist zu-nächst die entsprechende Genehmigung bei der zuständigen Behörde zu beantragen. Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z. B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann. Sofern in dem Raum, in dem sich die Feuerstelle bendet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich. Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft , oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnli- ches, unbehindert zuströmen kann. Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Ver- gif-tungsgefahr entstehen. Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten. Anmerkung: Bei der Bewertung muss immer die Ge- samtbilanz der Wohnungsbelüftung berücksichtigt werden Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochächen und Gasherde. Wenn die Abluft durch die Außenwand abgeführt wird, sollte ein Teleskopmauerkasten verwendet werden. Optimale Leistung der Abzugshaube ist gegeben bei: qKurzem, glattem Abzugsrohr, qso wenig wie möglich Rohrbögen, qmöglichst großem Rohrdurchmesser und groß- en Rohrbögen. Der Einsatz von langen, rauen Abluftrohren mit vielen Rohrbögen oder kleinem Durch- messer führt zu Abweichungen von der ge- forderten Luftaustauschrate sowie zugleich zu Geräuschbelästigung. Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Pla- nung und Ausführung des Rohrverlaufs zurück- zuführen sind.

Zur Beachtung vor der Montage qRunde Rohre Wir empfehlen einen Innendurchmesser von 150 mm, mindestens sind 120 mm erforderlich. qAbluftkanäle mit viereckigem Querschnitt müssen einen Innenquerschnitt haben, der dem der runden Rohre gleichkommt. Sie sollten keine großen Abweichungen auf- weisen. ø 120 mm ca. 113 cm

qBei unterschiedlichen Rohrdurchmessern: Dichtungsband anbringen. qBei Abluftbetrieb ist für ausreichende Zufuhr von Frischluft zu sorgen. Anschluss des Abluftrohrs mit Ø 150: qDas Rohr direkt an der Luftaustrittsöffnung am Haubenkörper befestigen. Anschluss eines Abluftrohrs mit Ø 120: qDen Reduzieransch direkt am Luftaustritt an der Abzugshaube befe- stigen. qDas Rohr direkt am Re- duzieransch befestigen. Filteranschluss qMit Aktivkohlelter, falls keine an- dere Möglichkeit für Abluftbetrieb vorhanden ist. Bei Ihrem Fachhändler können Sie den Montagesatz und die Er- satzlter erstehen. Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchs- anweisung angeführt. Vorbereitung der Wand qDie Wand muss eben und senkrecht sein. qDie Dübel sorgfältig befestigen. Gewicht in kg: 20,0 Unter Vorbehalt von baulichen Änderungen im Rahmen der techni- schen Weiterentwicklung. Elektrischer Anschluss Die Abzugshaube darf nur an eine geerdete, vor- schriftsgemäß installierte Steckdose angeschlossen werden. Die geerdete Steckdose an einem mög- lichst gut zugänglichen Ort in der Nähe der Abzugs- haube installieren. qDie geerdete Steckdose sollte über einen unab- hängigen Stromkreis angeschlossen sein. qFalls die geerdete Steckdose nach Montage der Abzugshaube nicht mehr zugänglich sein sollte, muss – ebenso wie beim Festanschluss - ein Trennschalter vorhanden sein. Falls ein Festanschluss erforderlich ist: Die Abzugshaube darf in diesem Fall nur von einem vom zuständigen Stromversorgungsunternehmen anerkannten Elektroinstallateur angeschlossen werden. Die häusliche Elektroanlage muss einen Trenn- schalter beinhalten. Als geeignete Installations- vorrichtungen gelten allpolige Schalter mit einer Kontaktweite über 3 mm. Hierzu gehören Automatik- schalter und Relais. Sollte das Versorgungskabel des Geräts beschädigt werden, muss es zur Ausschaltung aller Risiken vom Hersteller, dem Kundendienst oder durch einen Fachtechniker ersetzt werden. Elektrische Anschlussdaten: Diese sind auf dem Schild angegeben, das im Gerä- teinnern zu sehen ist, wenn man den Metallfettlter ausbaut. Bei Reparaturmaßnahmen stets das Gerät von der Stromversorgung abtrennen. Länge des Versorgungskabels: 1,30 m. Diese Abzugshaube entspricht den EWG-Vorschrif- ten zur Abschirmung gegen Funkstörungen.12

Montage Die Abzugshaube ist für die Montage an der Kü- chenwand vorgesehen.

1. An der Küchenwand eine Mittellinie von der

Decke bis zur Unterkante der Haube anzeich- nen

2. Mit Hilfe einer Schablone oder unter Befolgung

der Abbildung die Mitte der Bohrlöcher (A-B-C) für die Befestigung der Schrauben an der Wand anzeichnen. Für gasbetriebene und elektrische Kochstellen den Sicherheitsabstand von 460 mm zwischen Ko- chäche und Haube einhalten.

3. Die Bohrlöcher A und B für die Haube mit Ø 8

mm anfertigen. Die Bohrlöcher C für die Haltebügel der Kamin- befestigung mit Ø 8 mm anfertigen.

4. Die Dübel 11 in die Bohrlöcher A, B und C ein-

setzen und sicherstellen, dass sie eben mit der Wand abschließen.

5. Die Bügel 7.2.1 mit den mitgelieferten Schrau-

6. Die beiden mitgelieferten Schrauben A nicht

ganz einschrauben. Montage des Haubenkörpers

7. Vor dem Einhaken des Haubenkörpers die

beiden Schrauben Vr an den Aufhängepunkten des Haubenkörpers festziehen.

8. Den Haubenkörper an den Schrauben 12a in

den Bohrlöchern A einhängen.

9. Die Halteschrauben 12a endgültig festschrau-

10. Den Haubenkörper mit Hilfe der Schrauben Vr

11. Die Sicherheitsschrauben 11 in die Bohrlöcher

B einschrauben. Anmerkung: Achten Sie auf Sonderzubehörteile, die eventuell nachträglich montiert werden. min. 460 Elektro Gas*

Anschluss der Abzugsleitung bei Abluftversion Bei Installation in Abluftversion muss die Abzugs- haube mit Hilfe eines steifen oder exiblen Rohrs, dessen Wahl dem Installateur überlassen wird, an die Abzugsleitung angeschlossen werden. qDen Reduzieransch 9 am Austritt am Hauben- körper einsetzen. qDas Rohr mit geeigneten Rohrschellen befesti- gen. Das hierzu erforderlich Material wird nicht mitgeliefert. qGgf. montierte Aktivkohlelter ausbauen.

Montage Anschluss der Abzugsleitung bei Umluftversion Alle in der nachfolgenden Montageprozedur erwähnten Teile sind im Bausatz der Umluftver-sion enthalten. Die jeweiligen Bestellnummern der Zubehörteile sind am Ende der Gebrauchs-anleitung aufgeführt. qDas Verbindungsstück 15 in den Haltebügel 7.3 einsetzen, der zuvor mit dem Bügel des oberen Kaminteils 7.2.1 befestigt wurde, und mit einer Schraube xieren.qDie Verlängerungsstücke 14.1 seitlich auf das Verbindungsstück 15 stecken. qÜberprüfen, dass die Austrittsöffnungen der Verlängerungsstücke 14.1 sowohl horizontal als auch vertikal mit den Kaminstutzen überein-stimmen. qDas Verbindungsstück 15 mit Hilfe eines Rohrs mit ø 150 mm an die Luftaustrittsöffnung an der Haube anschließen. qDie Schellen 25 verwenden, um das Verbin-dungsrohr zwischen Luftaustrittsöffnung an der Haube und Verbindungsstück 15 zu befestigen. qÜberprüfen, ob die Kohlelter tatsächlich instal-liert worden sind (siehe Abschnitt “Kohlelter” im Kapitel Filter und Wartung).

Montage Montage des Kamins Oberer Kaminabschnitt qDie beiden Seitenwände leicht auseinander spreizen, hinter den Bügeln 7.2.1 einhaken und bis zum Anschlag wieder zusammendrücken. qSeitlich mit den vier mitgelieferten Schrauben 12c an den Bügeln befestigen. qÜberprüfen, ob die Austrittsöffnungen der Verlängerungsstücke mit den Kaminstutzen übereinstimmen. Unterer Kaminabschnitt qDie beiden Seitenwände des Kamins leicht auseinander spreizen, zwischen oberem Ka- minabschnitt und Wand einsetzen und bis zum Anschlag wieder zusammendrücken. qDas Unterteil seitlich mit den beiden mitgelie- ferten Schrauben 12c an der Haube befestigen.
