GEBRUIKSAANWIJZING CD91350 CONSTRUCTA
nl Gebruiksaanwijzing en montagevoorschrift

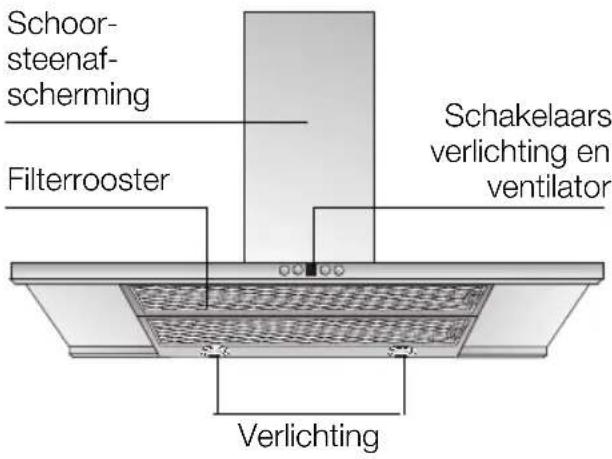

Beschrijving van het apparatus
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
Dekeukenblijft ingrotematevrijvanvet en reuk.
Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.
Gebruiksmogelijkheden
Dit kan men bereiken wanner er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.
Opmerking: bij de beoordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.
Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.
Gebruik met circulatielucht:
Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwrijkgbaar bij de vakhandel.
De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op
Het koolestoffilter binds de reukstoffen.
Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.
Belangrijke aanwijzingen:
Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.
Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en algid zich bedekt met pannen.
Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuele voor een volgende bezitter van het apparatus.
Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.
Storingen
Bij eventuele vragen of storingen kurz u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr.
FD
Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.
Dekeukenwasemwordtode doeltreffendste manier verwijderd door:
□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

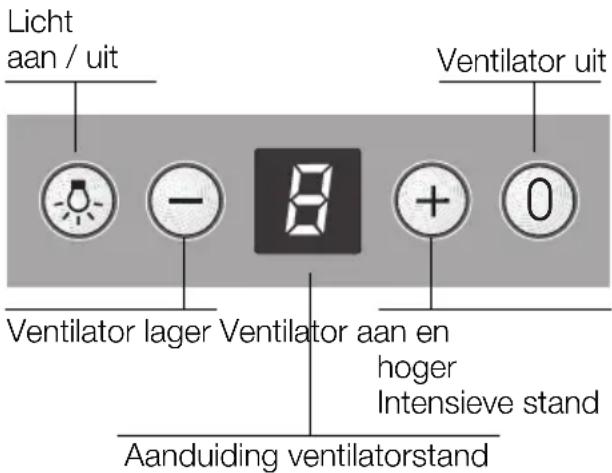

Ventilator inschakelen:
Druk op de toets+.
Gewenste ventilatorstand instellen:
Druk op de toets +. De ventilator worden een stand hoger ingesteld.
Druk op de toets - De ventilator worden een stand lager ingesteld.
Ventilator uitschakelen:
Druk op de toets 0. Of:
Druk op de toets - een,aantal keren in totdat de ventilator wordenuitgeschakeld.
Intensieve stand:
Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.
Druk op de toets + een,aantal keren in totdat de aanduiding gaat branden.
□ Als de intensieve stand nicht met de hand wordt uitgeschakeld, worden de ventilator na 10 minutes automatisch maar stand 2 teruggeschakeld.
Verlichting:
Deverlichtingkanopelkmoment worden gebruikt,ookals deventilator isuitgeschakeld.
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar materiaal.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkking van de wasemafzuigkap nadelig worden beinvloed.
Belangrijk:
Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.
Bij normal bedrijf (dagelijks 1 tot 2uur)要去 de metalen vetfilter 1× per maand worden gereinigd.
De filters können worden:gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.
Belangrijk:
Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.
□ Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en lately afdruipen.
Filter en onderhoud
Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

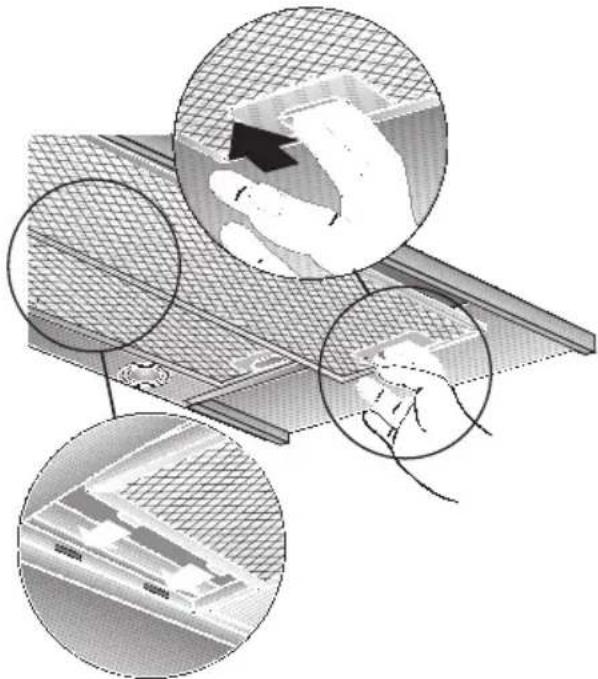

- Druk de blokkering van de vetfilters in derichting van de pijl in en klap de vetfilters
haar beneden. Houd hierbij uw andere hand onder de vetfilters.
- Reinig de vetfilters.
- Breng de gereinigde vetfilters wee aan.
Koolstoffilter:
Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkung van de wasemafoigkap nadelig worden beinvloed.
Belangrijk:
Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaand door opeenhoping van warmte tijdens het frituren of braden.
Monteren en demonteren:
Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.
- Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
- Breng het koolestoffilter aan.
- Klik de sluitingen aan beiden zijden vast.
- Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
Vervangen van het actieve-kooffilter:
Bij normal gebruik (dagelijk 1 tot 2uur)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters.
Daardoor wordt een optimale werking gewaarborgd.
Afvoer van het oude actieve-kooffilter:
- Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.
Reiniging en onderhoud
Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.
Voorzichtig:keuken voldoende ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.
Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.
Edelstalen oppervlakken:
Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de slijprichting.
Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-soda-,zur- of chloridehoudende poetsmiddlesen reinigen.
Aluminium en kunststof oppervlakken:
Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.
Lampervangen
- Schakel de wasemafzuiigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zijnuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
- Verwijder de lampenring met behulp van een schroevendraier of iets dergelijks.
- Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).
Gebruik een schone doek om de gloeilampen vast te pakken.
- Breng de lampenring weeer aan.
- Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.
Belangrijke voorschriften
Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gelebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gebruike materialen zijn milieuvriendelijk en kuren opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand:tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels konnen vormen.
Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zich de van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.
Afzuigkap met luchtafvoer

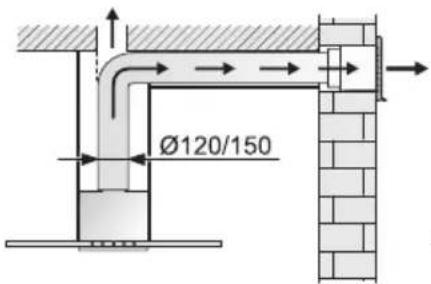

De afvoerlucht worden via een afvoerschacht\
aar boven ofrechtstreeks door de\
buitenmuuraar buiten geleid.
De afvoerlucht mag Niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.
Bij de afvoer van afvoerlucht要去en de officièle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.
Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.
Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie Niet worden overschreten.
Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.
Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.
Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.
Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-murkast worden gebruikt.
Optimaal vermogen van de wasemafzuigkap:
Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.
De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamatories die terug te leiden zich op de planning en uitvoering van de buisleiding.
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
Platte kanalen要去en een gewiekwaardige inwendige diameter alsronde buizen hebben.
Ze dieren geen scherpe bochten te hebben.
Bij afwijkende buisdiameters: dich strips gebruiken.
Bij gebruik van de wasemafzuigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.
Gebruik met circulatielucht
Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglichk is.
De complete montageset is verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
Aansluiting luchtafvoerpijp 150 mm:
Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

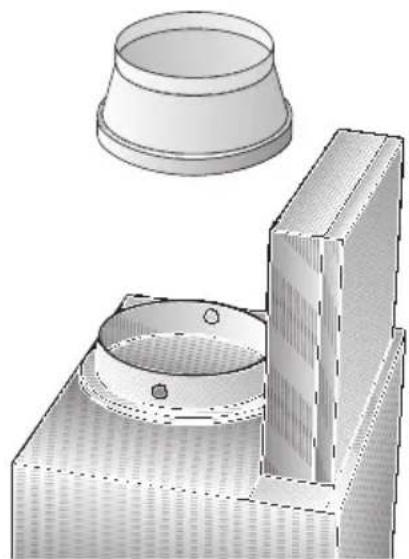

Aansluiting luchtafvoerpijp 120 mm:
Verloopstukrechtstreeks aan deluchtaansluiting bevestigen.
Luchtafvoerbuis bevestigen aan het verloopstuk.
Voor de montage
Voorbereiden van het plafond
Het plafond moet vlak enrecht zichn.
De pluggen要去en stevig vastzitten. De meegeleverde pluggen zijn geschikt voor beton en natuursteen. Bij ander plafondmaterialaal要去en waarvoortgeschikte bevestigings-middelen worden gebruikt.
Gewicht in kg:
| Luchtavoer Luchtcirculation |
| 29,5 30,2 | |
Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact indien möglichk vlak boven de schoorsteenafschemming op het plafond aanbrengen.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.
Bij reparations要去wasemafzug-kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzigkap mag uitsluitend door een erkende installmenter worden aangesloten.
In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.
Als de elektriciteitskabel van het apparaat beschadigd raakt,要去 deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.
Deze wasemafzuiigkap voldoet aan de EGbepalingen voor radio-ontstoring.
Inbouwen

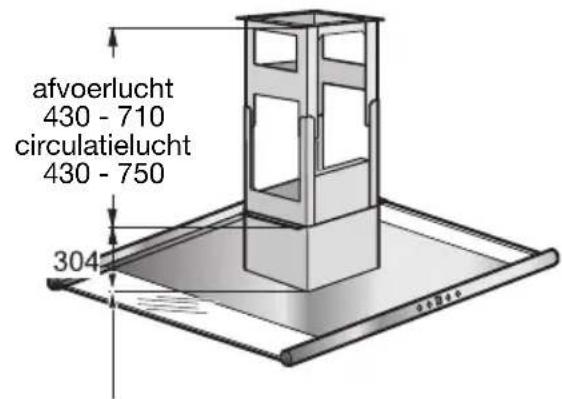

De afzuigkap is bedoeld voor montage op een keukenplafond of op een stevig verlaagd plafond.

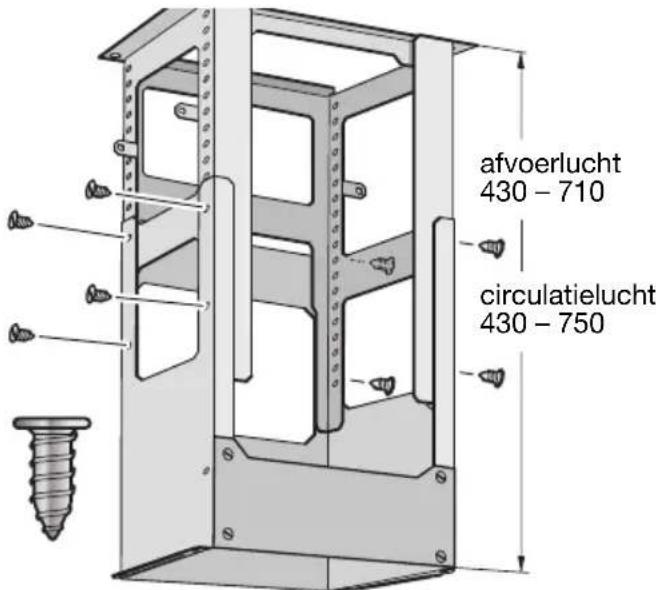

Zorg bij elektrische kookzones voor een minimumafstand van 550 mm en bij gaskookzones voor een minimumafstand van 650 mmCUSen de kookzone en de afzuigkap.

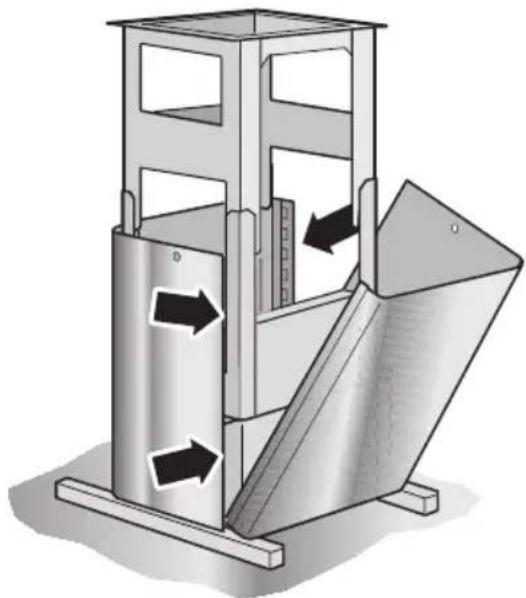

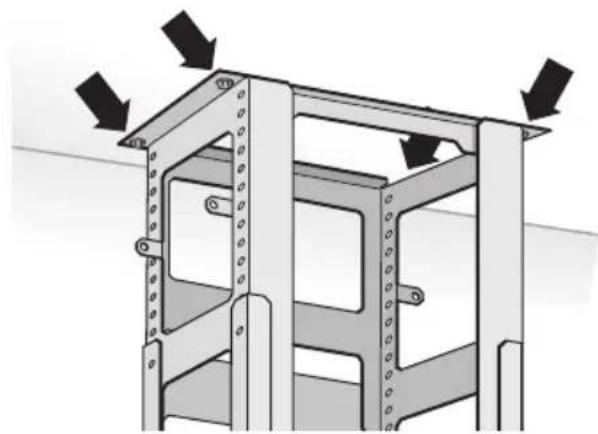

- Op het plafond het midden van de afzuigkap aftekenen.

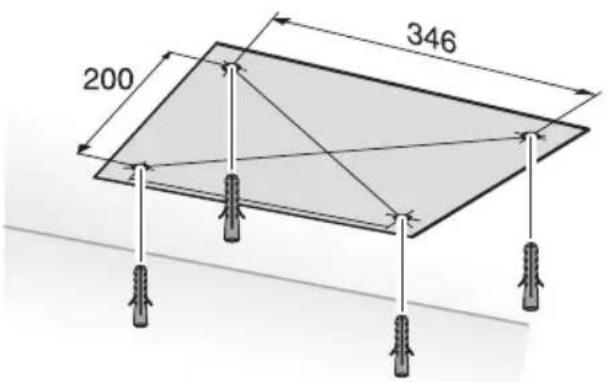

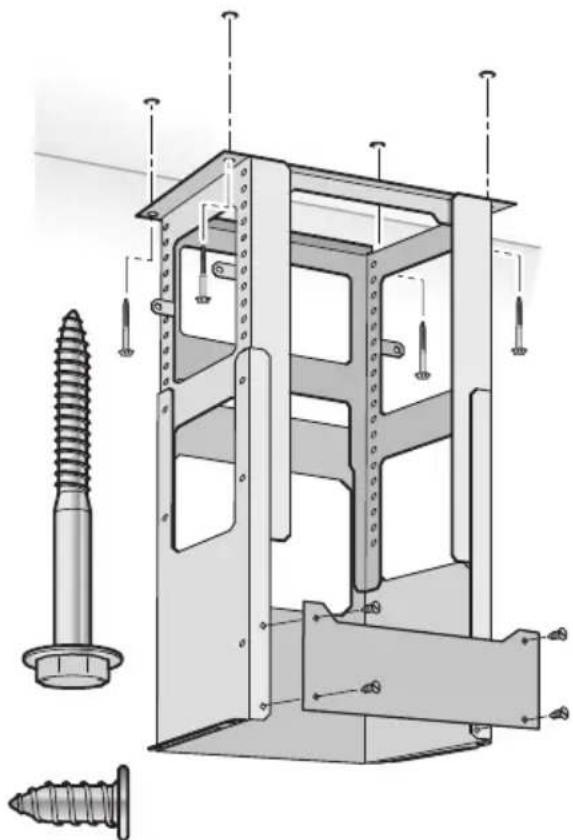

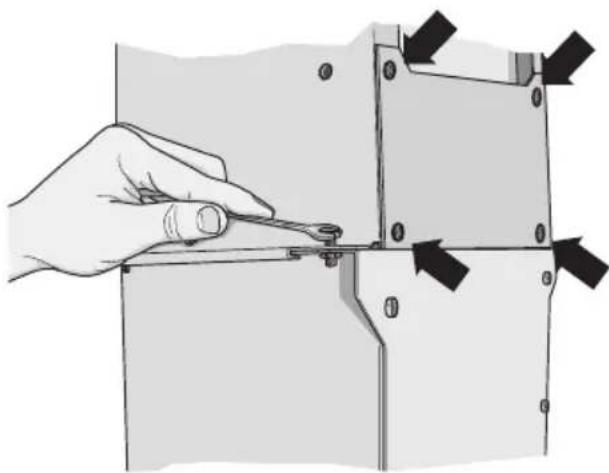

- Met behulp van de sjabloon de posities voor de schroeven op het plafond aftekenen.
- 4 gaten 8mm boren en de pluggen er geheel indrukken.
-
De totale hoogte van het draagframe bepalen.
-

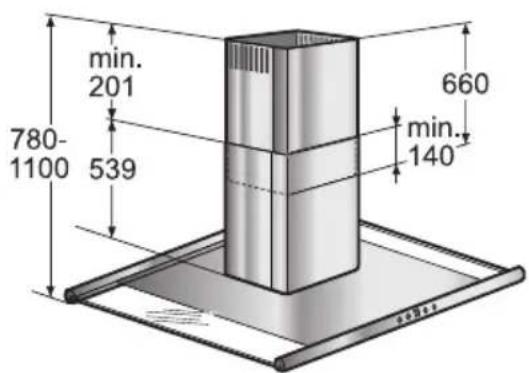

D eze worden berekend op basis van de plafondhoogte, de sukkelhoogte en de afstand:tussen de kookzone en de afzuigkap.

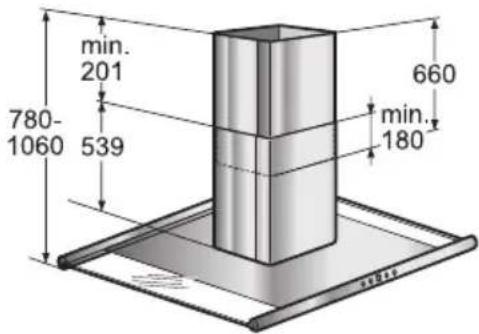

min. 550 elektr0 650 gas
Inbouwen
- Bovenste en onderste gedeelte van het draagframe op de vastgestelde totale hoogte op elkaar schroeven met 8 schroeven.
- Draagframe met 4 schroeven gegen het plafond schroeven.
- Afscherming verwijdermen.
- Afzuigkap over de montagehulpstukken in het draagframe schuiven.
- Afzuigkap vastschroeven aan het draagframe en de afscherming wee vastschroeven.
- Afzuigkap uitrachten. Daartoe de plafondschroeven van het draagframe iets losdraaien
Inbouwen
- Buisverbinding tot stand brengen.
- Elektrische verbinding tot stand brengen.
- Beschermende folie voorzichtig verwijderen.

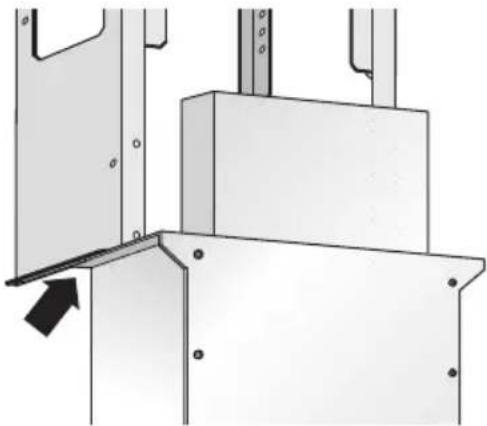

- De beiden delen van het bovenste schoorsteenstuk op de afzuigkapplaatsen en op elkaar klikken.
Hier bij de afzuiigkap beschemen gegen beschadiging.

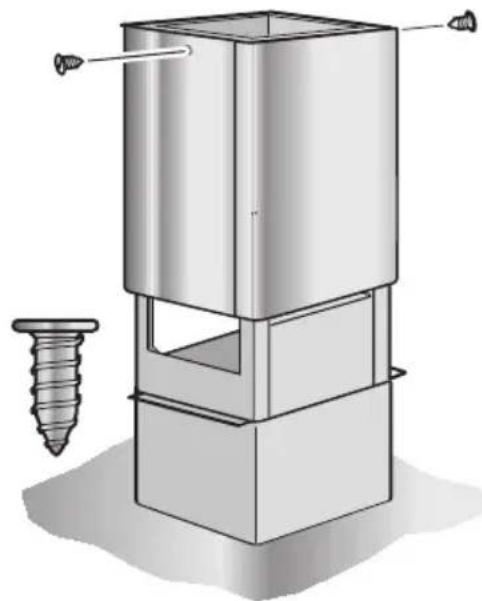

- Bovenste schoorsteenstuk omhoog schuiven en vastschroeven.
- De beiden delen van het onderste schoorsteenstuk aanbrengen en op elkaar klikken.
