MANUALE UTENTE CD91350 CONSTRUCTA
it Istruzioni d'uso e per il montaggio
Abb. 1
GAS
GAZ
KAASU
GASS
ELEKTKRO
ELECTR.
ELETT.
EL.
Istruzioni per l'uso:

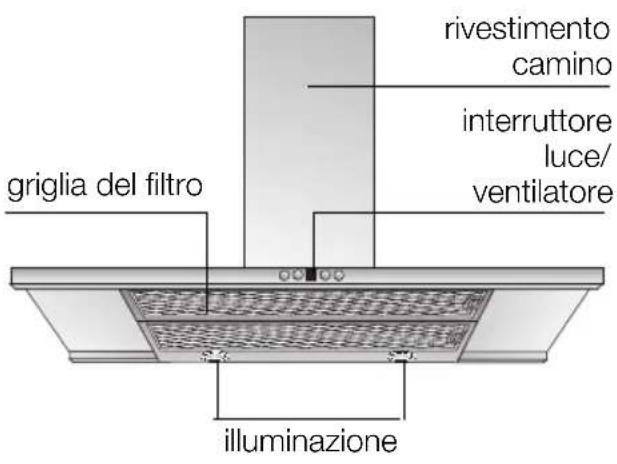

Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso ilhetto antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focalore per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
Modi di funzionamento
È possibile conseguirecisionando l'aria per la combustione potocostenuare ad affluireattraverso aperture non chiudibili,per es.in di portecintestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
Funzionamento a ricircolo d'aria:
Potete acquistare presso il fornitore specializzato il set di montaggio completingo ed il filtrodi ricambio.
Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Il ventilatore della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Ilhetto a carbone attivo fissa gli odori.
Se non si monta unrello a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.
Primo impiego:
- Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
- Questa cappa aspirante è conforme alle pertinenti nome di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza fatto grassi..
Grassi e olio surriscaldati possono inflammarsi lavormente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.
Non fiammeggiare pietanze sotto la cappa aspirante. Pericolo d'incendio del filtrro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
- Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata,indicare i dati seguenti:
E-Nr.
FD
Riportare dello specchietto qui sopra questidi dati. Essi si trovano nella targhetta d'identificazione, dopo ave fatto la griglia del filtrlo, nel vano interno della cappa aspirante.
Uso della cappa aspirante
Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

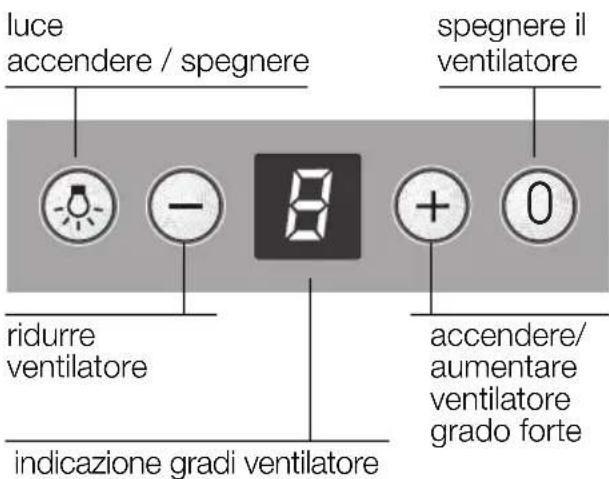

Accendere il ventilatore:
Premere il tasto+.
Regolare il grado di aspirazione desiderato:
Premere il tasting.
Aumento di un grado.
Premere il tasto -. Riduzione di un grado.
Spagnere il ventilatore:
Premere il tasto 0. Oppure:
Premere il tasto - finché il ventilatore si spegne.
Grado forte:
con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve tempo.
Premere il tasto + più volte, finché non compare l'indicazione.
Se il grado forte non viene disinserito manualmente, dopo 10 minuti il ventilatore riduce automaticamente al grado.
Illuminazione:
L'illuminazione può essere usata sempre,anche quando il ventilatore è escluso.
Filtri e manutenzione
Filtro per grassi:
Le stuoiechio sono costituite da materiale ininflammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.
Con un uso normale (1 - 2 ore al giorno) ilhetto metallico per i grassi deve essere lavati 1 volta al mese.
Il lavaggio既可以 essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.
Per il lavaggio a mano,fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bolrente. Non usare detergenti corrosivi, acidi o alcalini. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.
Attenzione: le lampadine alogene devono essere spente e raffreddate.

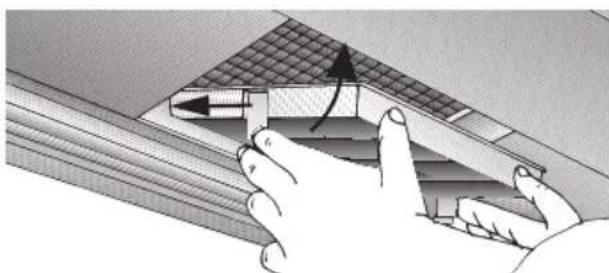

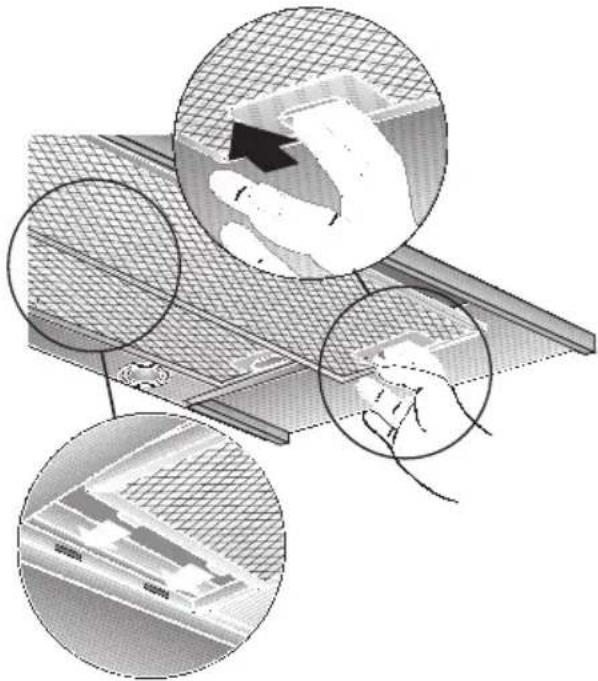

- Premere il disposativo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri. Ciò facendo afferrare con l'altra mano da quello i filtri per grassi.
- Pulire i filtri per grassi.
- Inserire di nuovo i filtri per grassi.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.
Montaggio es montaggio:
Attenzione: le lampadine alogene devono essere spente e raffreddate.
- Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").
- Inserire ilhetto a carbone attivo.
- Arrestare le linguette sui due lati.
- Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").
Cambio del filtro a carbone attivo:
Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Il filtering a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
Usare solo filtri originali.
Cosisi assicura il funzionamento ottimale.
Smaltimento del filtro a carbone attivo usato:
I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.
Pulizia e manutenzione
Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericololo
d'incendio e si assicura il funzionamento
ottimale.
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Non usare prodotti abrasivi o spugnedure.
Avvertenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.
Superfici in alluminio ed in plastica:
Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.
Cambio delle lampade
- Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
- Staccare I'anello della lampada con un cacciavite o simile.
- Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina utilizzare uno straccio pulito.
- Inserire di nuovo l'anello della lampada.
- Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.
Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.
Avverenze importanti
Gli apparecchi dismessi non sono rifiuti,
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.

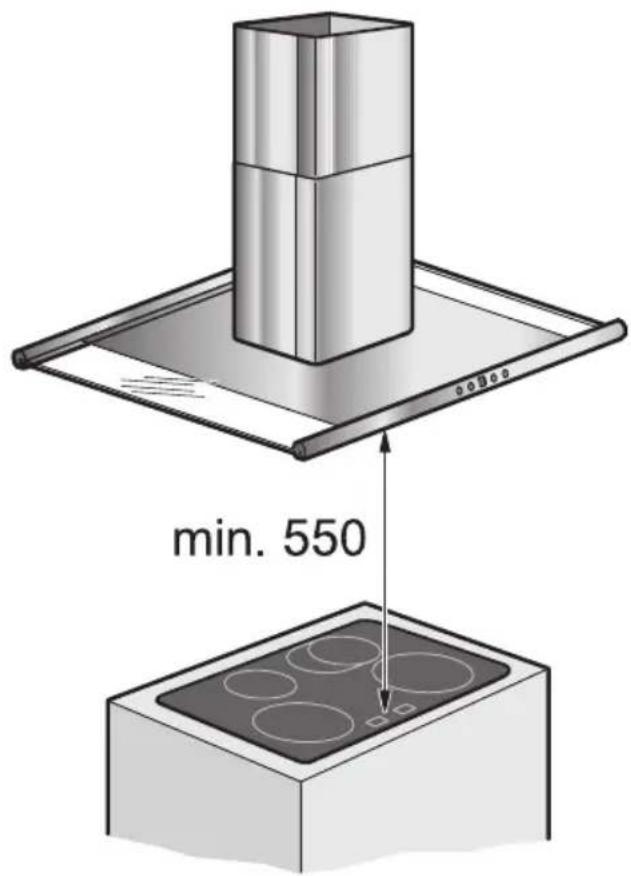

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto magiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

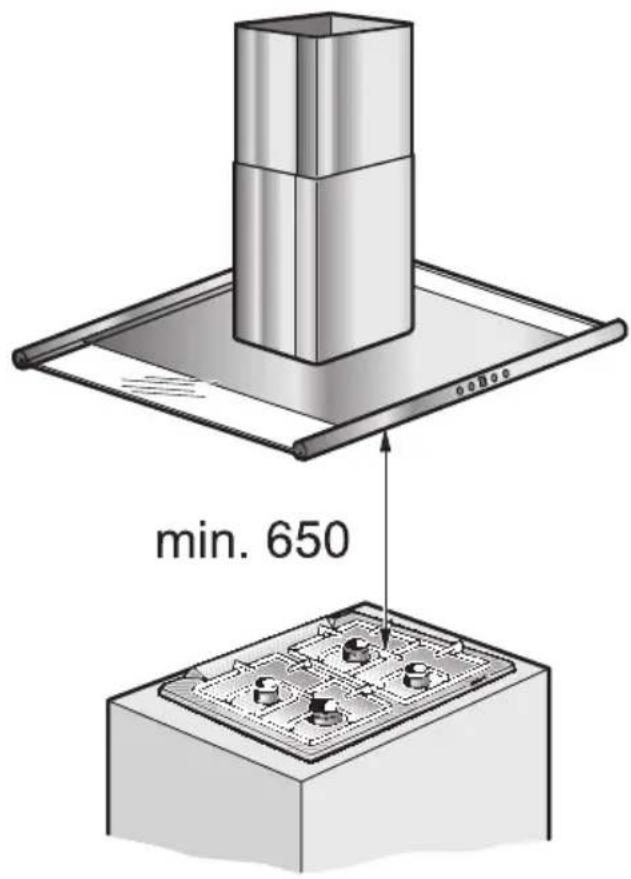

Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

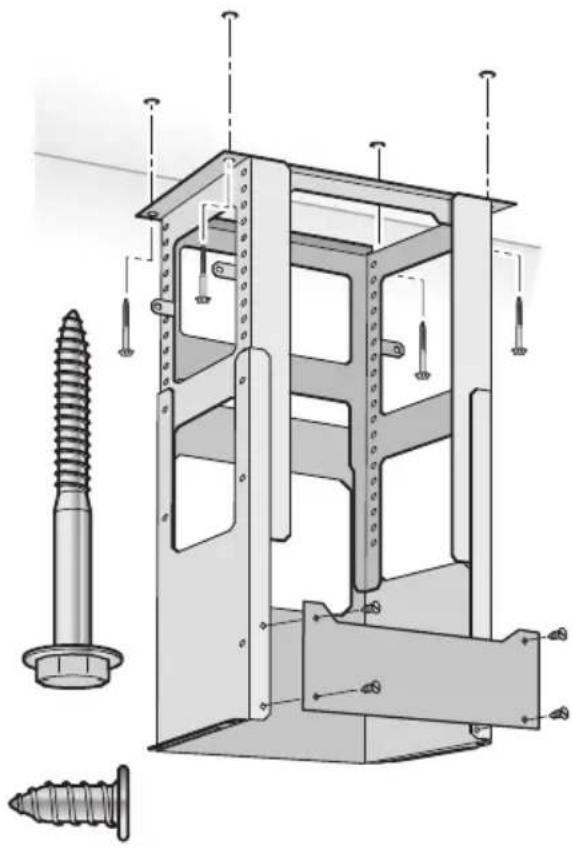

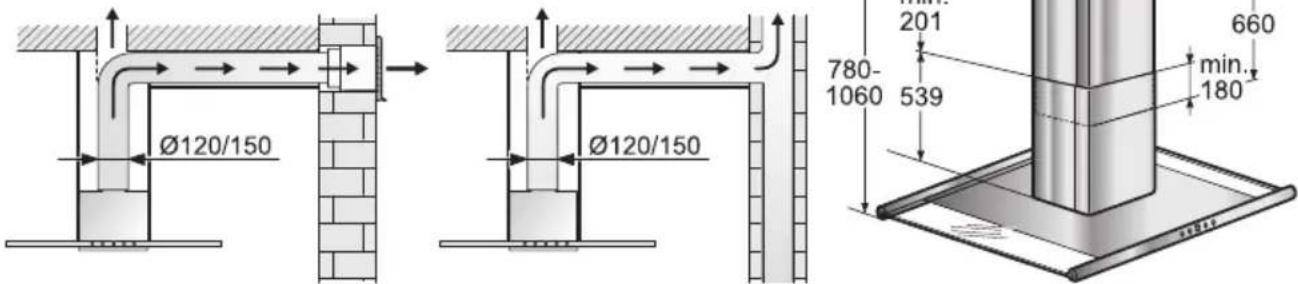

Prima del montaggio
Funzionamento a scarico d'aria
L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.
E vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottener l'autorizzazione dell'autorità competente.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad'affuire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e similii.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtering a carbone attivo -, quest'uso è consentito alla limitazioni.
Se l'aria di scarico viene condotta atraverso la parete esterna, si dovrebbeutilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa aspirante:
Tubo di scarico corto, Iscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
Tubi tondi:
Consigliamo un diametro interno di 150~mm ,e comunique min. 120~mm
I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti deviazioni.
120 mm ca. 113 cm²
150 mm ca. 177 cm²
Nel caso di diametri di tubo diversi: aplicare il nastro di tenuta.
Nel funzionamento a scarico d'aria
provedere ad una sufficiente alimentazione dell'aria.
Collegamento del tubo di scarico 150 mm:
□ fissare il tubo di scarico direttamente al manicotto dell'aria.
Collegamento del tubo di scarico 120 mm:
□ Fissare il manicotto di riduzione direttamente sul manicotto dell'aria.
Fissare il tubo di scarico dell'aria al manicotto di riduzione.

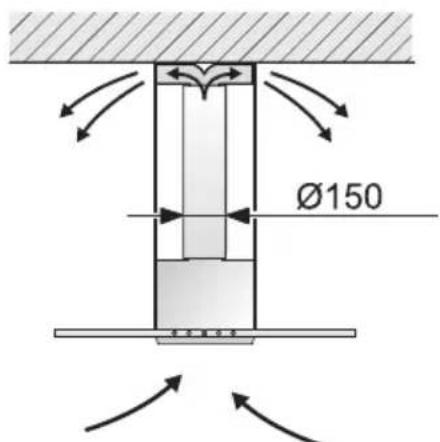

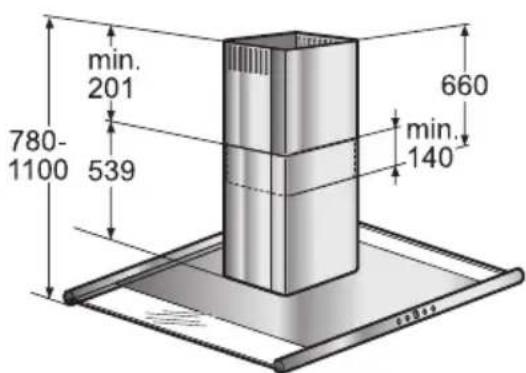

Funzionamento a ricircolo d'aria
Conchio a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.
Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numero degli accessori alla fine di queste istruzioni per l'uso.
Prima del montaggio
Preparazione del soffitto
Il soffitto deve essere piano e orizzontale.

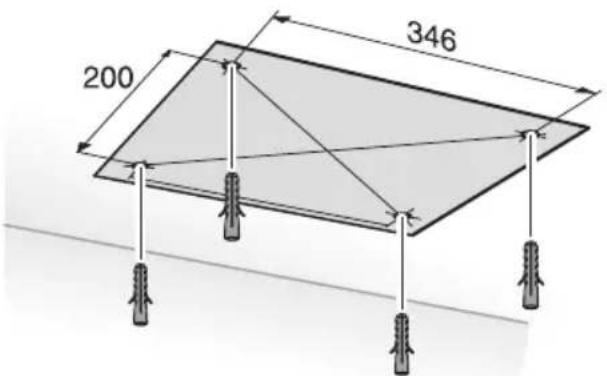

Provedere ad un solido arresto dei tasselli. I tasselli a corredo sono idonei per calcestruzzo e pietra naturale. Nel caso di soffitti di altri materiale è necessario utilizzato mezzi di fissaggio idonei.
Peso in kg:
| Scarico d'aria Riccircolo d'aria |
| 29,5 30,2 | |
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
Allacciamento elettrico
La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.
Applicare la presa con contatto di terra se possibile direttamente sotto la volta, sopra al rivestimento del camino.
Dati elettrici:
da videere sulla targhetta del modello\
dopo lo smontaggio del portafiltro nel vano\
interno dell'apparecchio.
In caso di riparazioni togliere sempre corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento: 1,30 m.
In caso di necessità di all'accimento fisso:
La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.
Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruptori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruptori automatici e i relè.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.
Installazione
La cappa aspirante è prevista per il montaggio al soffitto di una cucina o ad un soffitto pensile resistente.

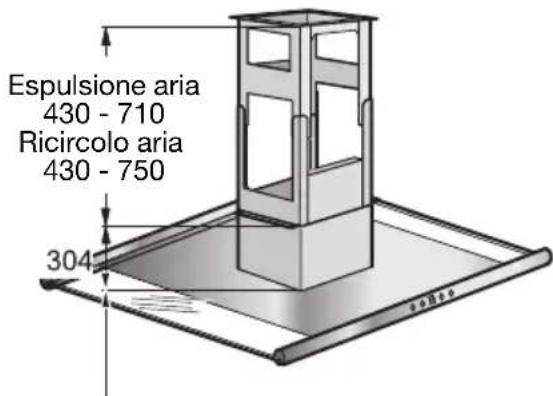

Rispettare una distanza minima fra fornelli e cappa aspirante di 550 mm per i fornelli elettrici e di 650 mm per i fornelli a gas.
- Tracciare sul soffitto il centro della cappa aspirante.
- Utilizzato la dima, tracciare sul soffitto le posizioni per le viti.
- Trapanare 4 fori 8 mm ed inseire i tasselli a paro con il soffitto.
-
Stabilire l'altezza totale del telaio portante.
-
R isulta dall'altezza del soffitto, dall'altezza dello zoccolo e dalle corrispondenti distanze fra piano di cottura e cappa aspirante
min. 550 elettr. 650 gas

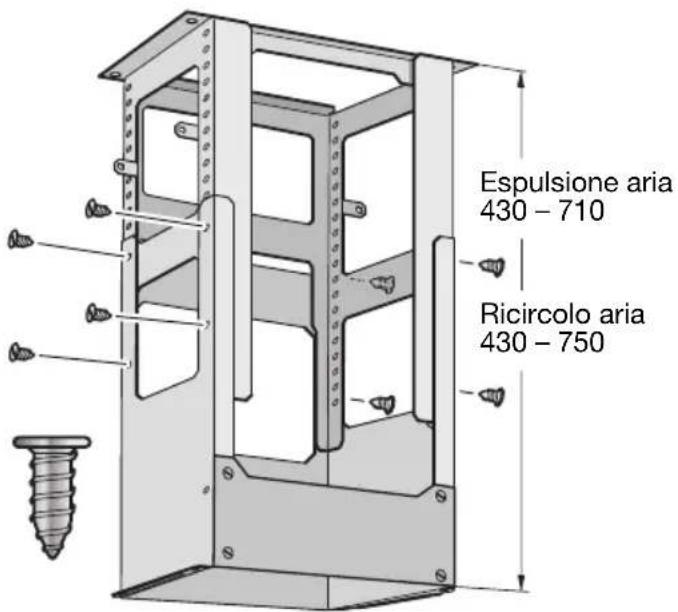

- Avvitare la parte superiore ed inferiore del telaio portante nell'altezza complessiva stabilita con 8 viti.

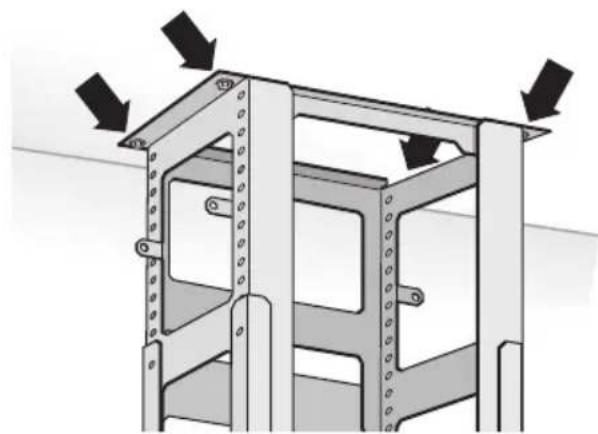

- Avvitare il telaio portante al soffitto con 4 viti.
- Rimuovere lo schermo.

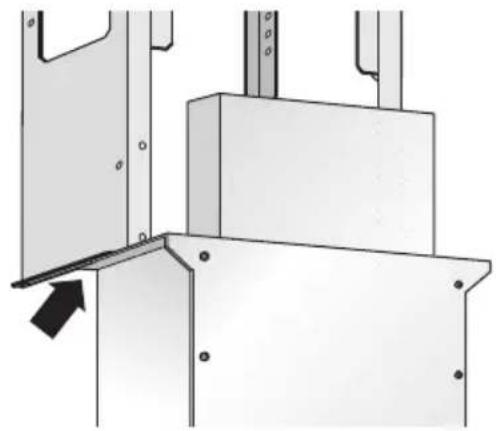

- Inserire la cappa aspirante sugli ausili di montaggio del telaio portante.

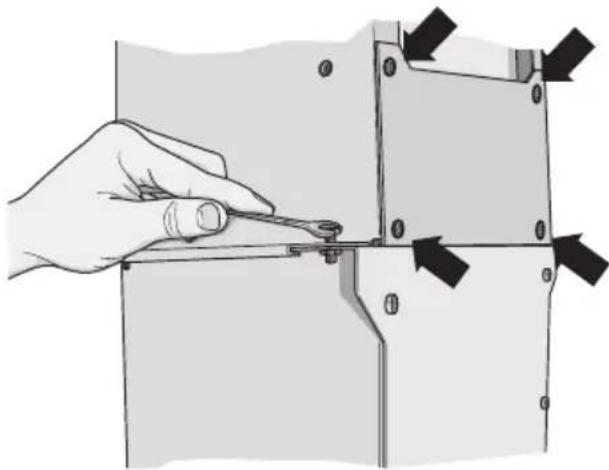

- Awvitare la cappa aspirante al telaio portante e rimontare lo schermo
- Livellare la cappa aspirante. A tal fine allentare le viti di fissaggio al soffitto del telaio portante.
Installazione
- Collegare il tubo.
- Eseguire il collegamento elettrico.

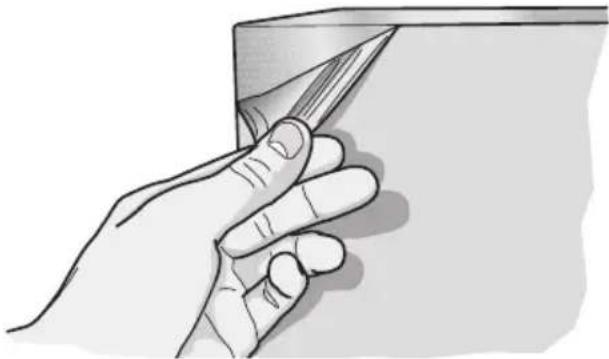

- Staccare con precauzione i fogli protettivi.

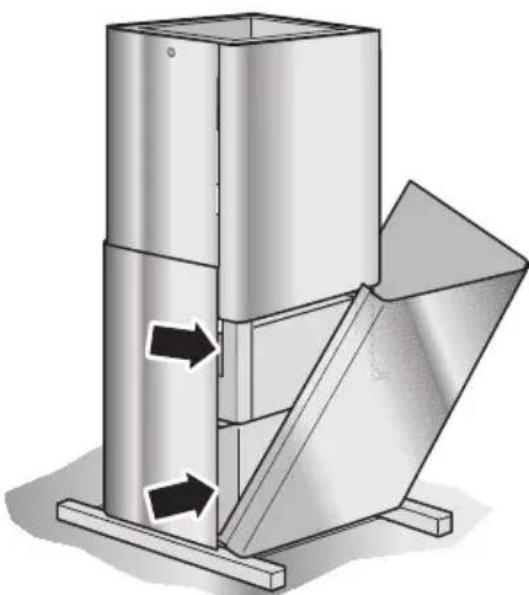

- Applicare sulla cappa aspirante ed unire con i clip le due parti superiori del camino.
Cio facendo proteggere la cappa aspirante da danni.

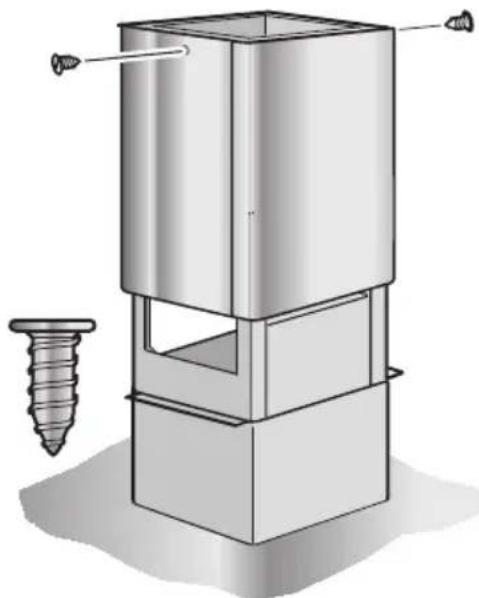

- Spingere verso l'alto ed avvitare la parte superiore del camino.
- Inserire ed unire con i clip le due parti inferiori del camino.
Cio facendo proteggere la cappa aspirante da danni.
Constructa
Postfach 83 01 01
D-81701 Munchen
info@constructa.de
Internet: http://www.constructa.de
ConLine 01805-213413
0,12/min. DTAG
