MODE D'EMPLOI CD91350 CONSTRUCTA
fr Mode d'emploi et notice de montage
Modes de fonctionnement
Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cuisson (table de cuisson et cusinière à gaz).
Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recyclé:
La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).
Vos pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectues que par un spécialiste.
Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.
Le branchement et la mise en service ne doit être effectuels que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambeziauxum metssousla hotte. Les flammres risqueraient d'atteindre le filtreragraisse etd'ymettrele feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remetter à un futur propriété de l'appareil.
Si l'appareil est endommagé, sa mise en service est proscrite.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.
(Voir la liste des agences du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N°E
FD
Inscrivez les numeros correspondants de.Votre hotte dans le cadre ci-dessus.Ces numeros se trouvent a l'intérieur de I'appareil, sur la plaque signaletique accessible une fois la grille de filtre retiree.
La méthode la plus efficace pour supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.

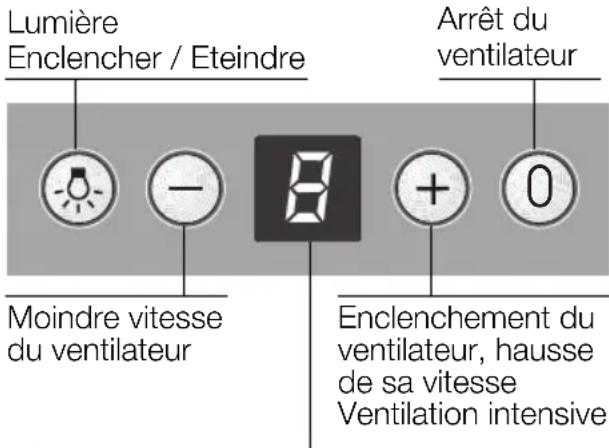

Affichage du gradin de vitesse ventilateur
Enclenchement du ventilateur:
□ Appuyez sur la touche+.
Réglage du ventilateur sur la vitesse désirée:
□ Appuyez sur la touche +.
Le ventilateur passse au gradin de vitesse immédiatement supérieur.
□ Appuyez sur la touche - Le ventilateur passe au gradin de vitesse immédiatement inférieur.
Coupure du ventilateur:
Appuyez sur la touche 0. Ou:
□ Appuyez sur la touche -autant de fois que nécessaire a ce que le ventilateur s'eteigne.
Au niveau intensif, le ventilateur développpe sa plus grande puissance. Vous n'en aurez que brievement besoin.
□ Appuyez sur la touche + autant de fois que nécessaire à ce que la dette s'affiche.
Si vous n'eteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse au bout de 10 minutes.
Eclairage:
□Vos pouvez utiliser I'éclairage à tout moment, même quand le ventilateur est eteint.
Filtre et entretien
Filtres àGRAISSÉ:
Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Nettoyage des filtres àGRAISSSE en métal:
En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse metalliques 1 fois par mois.
- Ces filtrés sont nettoyables au lave-vaisselle. Ils peuvent changer légarement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisse. Il ne doit pas etre coincide.
Important:
Ne lavez pas en même temps la vaisse et les filtres métalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.
Filtre et entretien
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

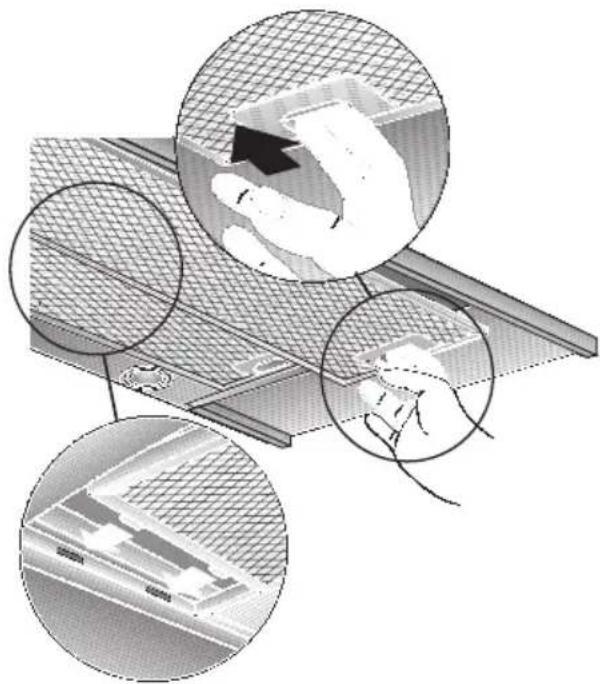

- Poussez dans le sens de la flèche le cran situé contre chaque filtre àGRAISSE puis abaissez les filtres. Ce faisant, passez l'autre main sous les filtres àGRAISSE.
- Nettoyer les filtres àGRAISE.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est du à l'accumulation de
chaleur qui se produit pendant une friture ou la cuisson d'un roti.

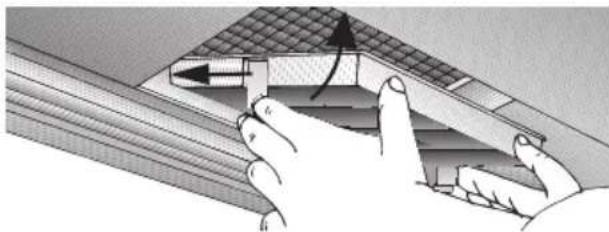

Incorporation et déposition:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Retirez d'abord les filtres àGRAISSSE (voir la section intitulée "Retrait et mise en place des filtres à graissse en métal).
- Mettez en place le filtré à charbon actif.
- Faites écranter les pattes des deux côtes.
- Remontez les filtres àGRAisse en metal (voir la section intitulée "Retrait et mise en place des filtres à graissse en metal).
Changement du filtré à charbon actif:
Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
□Vouspouvezyouprocurerunfittercachbonactifderechange danslecommercespecialise.Voirla section surlesaccessoiresspeciaux.
N'utilisez qu'un filtr de origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Mise au rebut du filtré à charbon actif usage:
Les filtrés à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres àGRAISSSE, nettoyez la graisse qui s'est depossee dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez aussi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisse l ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilise pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.
Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.
Changer les ampôules halogènes
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes.
- Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.
- Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Pour saisir l'ampoule halègene, servez-vous d'un chiffon propre.
- Réencrantez l'anneau de l'ampoule.
- Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.
Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

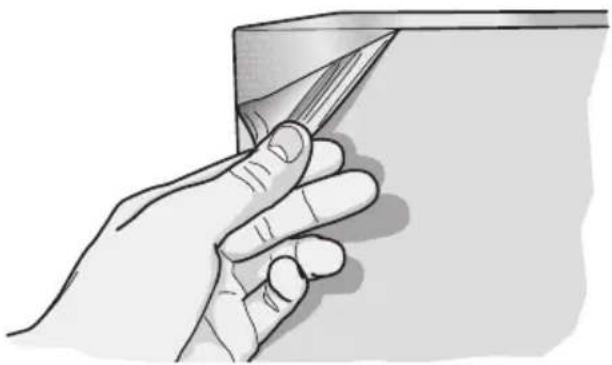

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 550~mm , voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cusinières à gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

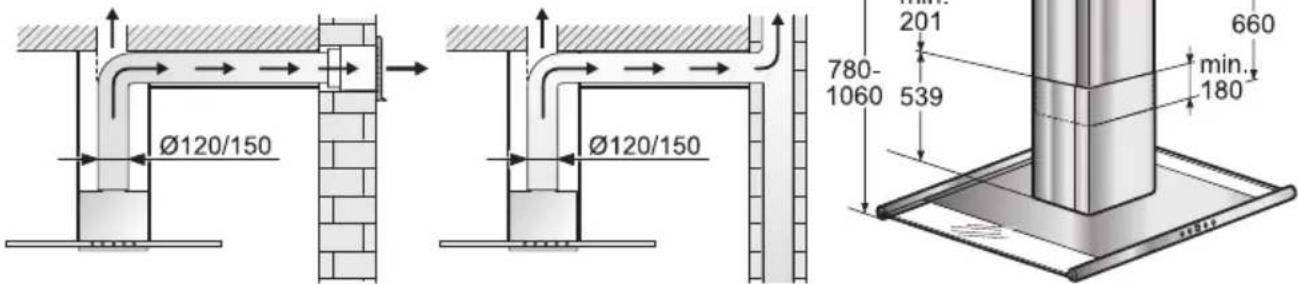

Evacuation de l'air à l'extérieur
L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des-appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtres et en association avec des ventouses telescopiques d'admission/ evacuation de I'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à I'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparciels de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:
Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.
Conduits de section ronde:
Nos recommandons
recommandons des conduits au diamètre
intérieur de 150 mm mais de 120 mm
minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce.
120 mm = 113 cm de section
150 mm = 177 cm de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

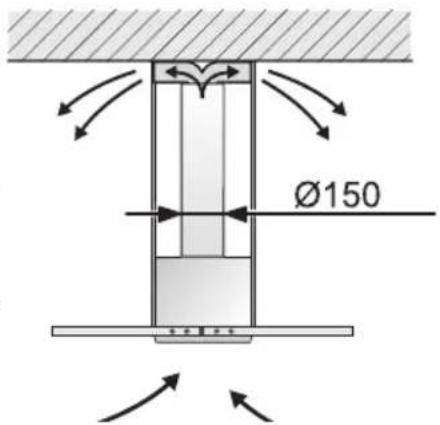

Mode Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
Vous pouvez vous
procurer le kit de
montage complet
aupres de votre
revendeur spécialise.
Voutrouvezez les
numeros de reference
des accessoires
correspondants a la fin
de la presente notice
d'utilisation.
Branchement du conduit d'évacuation 150 mm:
Fixez le conduit d'évacuation directement sur l'orifice.
Branchement du conduit d'évacuation 120 mm:
Fixez le manchon réducteur directement sur l'orifice du manchon à air.
Fixez le tuyau d'air vicié contre le manchon réducteur.
Avant le montage

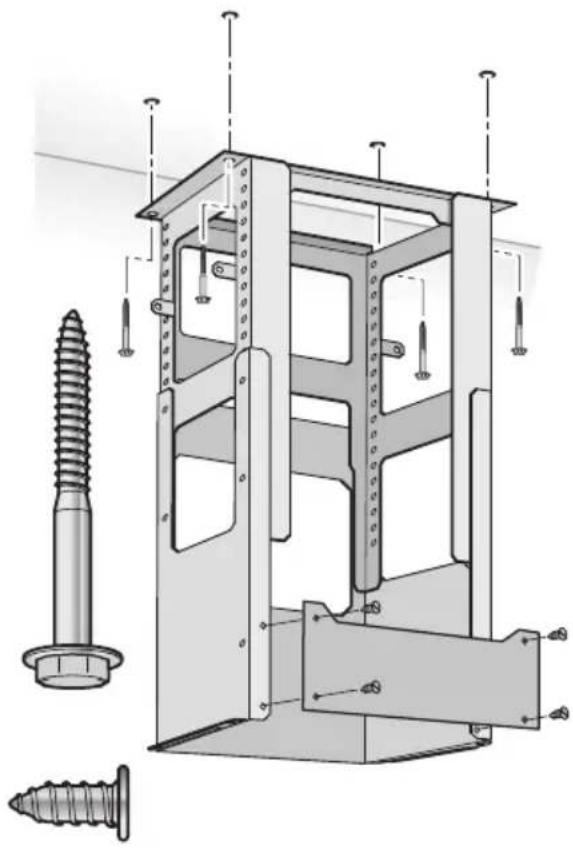

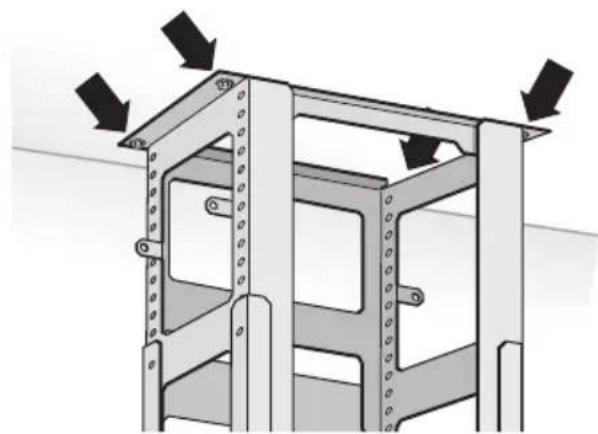

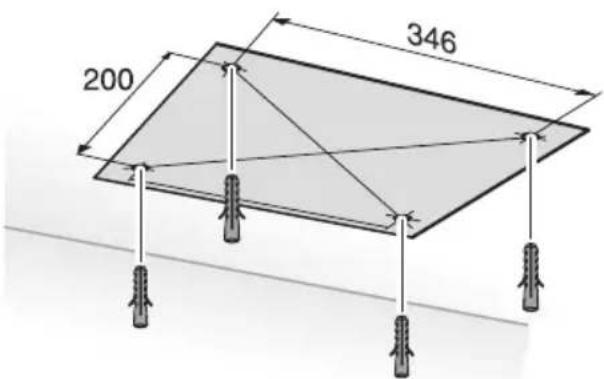

Préparation du plafond
Le plafond doit etre plat et horizontal.
Veillez à ce que les chevilles soient bien fixées. Les chevilles ci-jointes convennent pour fixer la hotte dans un mur/plafond en béton ou en pierre naturelle.
Si le matériel constitutif du plafond est différent, veillez utiliser des moyens de fixation appropriés.
Poids en kg:
| Air évacue Air recyclé |
| 29,5 30,2 | |
Sous réserve de modifications constructives dans l'intérêt du progrès technique.
Branchement électrique
La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire-ment posée.
Au plafond, installez cette prise à contacts de terre, si possible directement au-dessus du capotage de la cheminée.
Caracteristiques electriques:
Vou les trouvrez après avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aupres de la compagnie locale/nationale distributrice d'electricite.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Cette hotte aspirante est conforme aux dispositions CE sur I'antiparasitage des apparèils électriques.
Encastrement
La hotte aspirante est prévue pour être installée au plafond de la cuisine ou à un faux plafond stable.
L'ecart minimum entre les foyers et la hotte aspirante doit etre de 550 mm pour des foyers electriques et de 650 mm pour des foyers a gaz.
- Marquez le point central de la hotte sur le plafond.
- A l'aide du gabarit, marquez les positions des vis sur le plafond.
- Percez quatre trous de 8 mm puis enforcez les chevilles au ras du plafond.
-

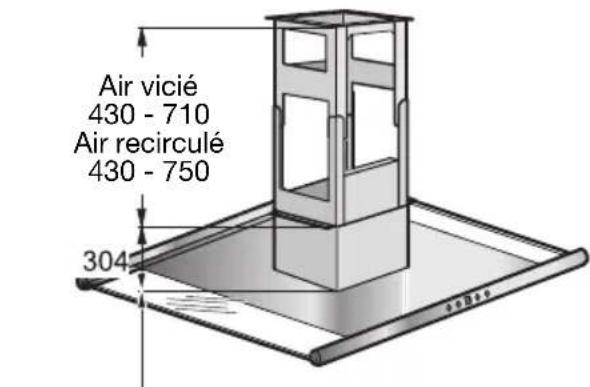

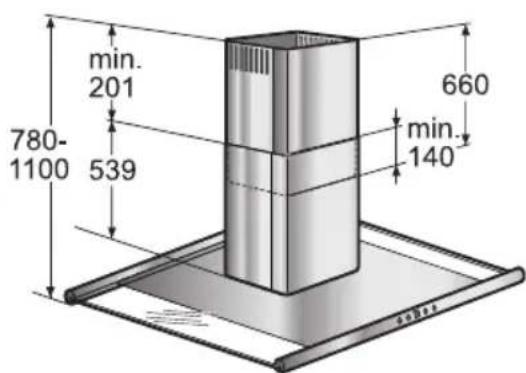

Définissez la hauteur totale du support.
-
Pour cela, prenez la hauteur du plafond, la hauteur du socle, et les distances correspondantes entre la table de cuisson et la hotte.
Min. 550 foyers
électriques
650 foyers gaz
Encastrement

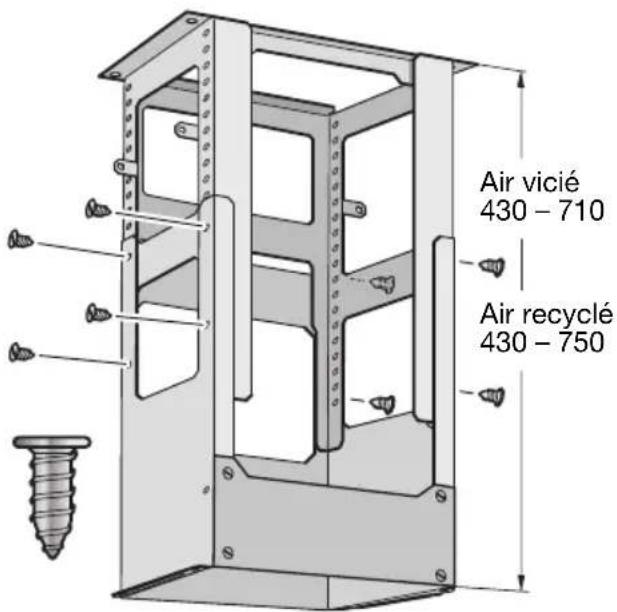

- A l'aide de huit vis, vissez la partie supérieure à la partie inférieure du support selon la hauteur déterminée.
- Vissez le support au plafond avec quatre vis.

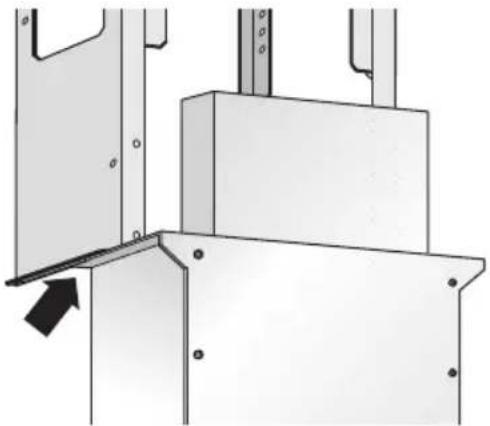

- Retirez le bandeau.
- Faites glisser la hotte aspirante sur les accessoires de montage du support.

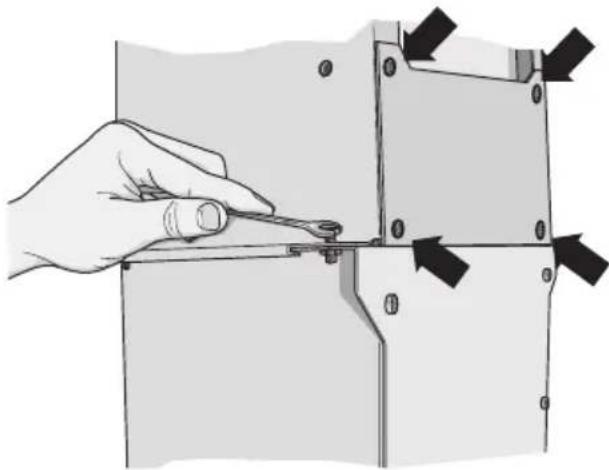

- Vissez la hotte aspirante sur le support puis revissez le bandeau.
- Ajustez l'horizontalité de la hotte aspirante en desserrant les vis qui maintiennent le support au plafond.
Encastrement
- Montez le raccord de tuyau.
- RÉalisiez le branchement électric.
- Œtez avec soin les feuilles de protection.

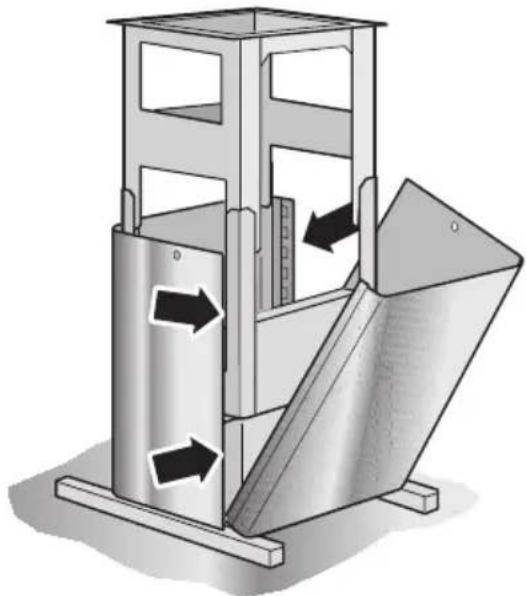

- Placez sur la hotte aspirante les deux parties de la cheminée supérieure puis rassemblez-les en les clipsant.
Ce faisant, protégez la hotte aspirante contre d'eventuels dégats.

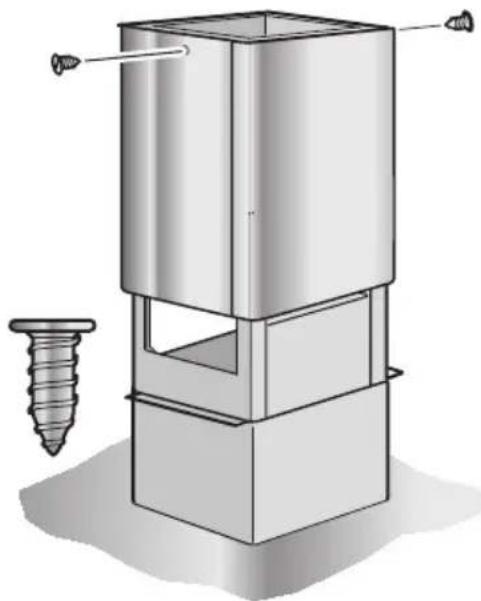

- Faites glisser la cheminée supérieure puis vissez à fond.
- Mettez en place les deux parties de la cheminée inférieure puis rassemblez-les en les clipsant.
Ce faisant, protegez la hotte aspirante contre d'eventuels degats.
Gebruiksaanwijzing:
