GEBRUIKSAANWIJZING BAR816HG OREGON SCIENTIFIC

Tafelstandaard en muurbevestiging 5

Buitensensor (RTGR328N) 7

Starten 8

Batterijen 8

Installingen Aanpassen 9

Buitensensor: 9

Instellen Thermo / Hygro Sensor (RTGR328N) .... 9

Sensor Gegevens Verzending 10

De Sensor Detectoren 11

Klok en Kalender 11

Radiogesturde Klok 11

Zet Radiogesturde Klok AAN / UIT 12

Klok Instellen 12

Klok Weergave Wisselen 12

Alarmen 13

Dagelijks Alarm Instellen 13

Vooralarm Instellen 13

Alarm Activeren 14

Snoopze 14

Barometer 14

Barometerschem Bekijken 14

Meeteenheid Selecteren 14

BarometerhistorieBekijken 14

Hoothe Instellen 14

Weersvoorspelling 15

Weersvoorspellingsiconen 15

Temperatuur en Vochtigheid 15

Temperatuur-en Vochtigheidsschembekijken..16

Meeteenheid Selecteren 16

Sensorkanaal Selecteren 16

Minimum / Maximum Records 16

Temperatuur-, Vochtigheids- en Luchtdruktrend .. 16

Comfortzone 17

Backlight 17

Reset Systemem 17

Veiligheid En Onderhoud 17

Waarschuwingen 17

Problemen Oplossen 18

Specificities 18

Over Oregon Scientific 20

Declaratie van Conformiteit 20

INTRODUCTIE

Dank u dat u gekozen hebt voor het Oregon Scientific™ Draadloze Weerstation (BAR816HG). Dit krachtige product houdt voor u deijd, het weer, de temperatuur en vochtigheid binnen en buiten, en luchtdruktrends op verschillende hoogtes bij, en dat allemaal in een apparaat dat u heel gemakkelijk vanaf.THuis kunt bedieren. In deze doos vindt u:

• Het apparatus
  Buitensensor (RTGR328N)
• Batterijen

NB Het apparaat ondersteund de volgende sensoren: THGR228N, THGR328N, THR228N, THR328N, THWR288.

Extra sensoren zijn apart verkrijgbaar. Neem contact op met uwplaatselijke verkooppunt voor meer informatie.

Houd deze handleiding bij de hand verwijl u uw nieuwe product gebruikt. Deze bevat praktische stap-voor-stap instructies, evenals de technische specificaties en belangrijke waarschuwingen.

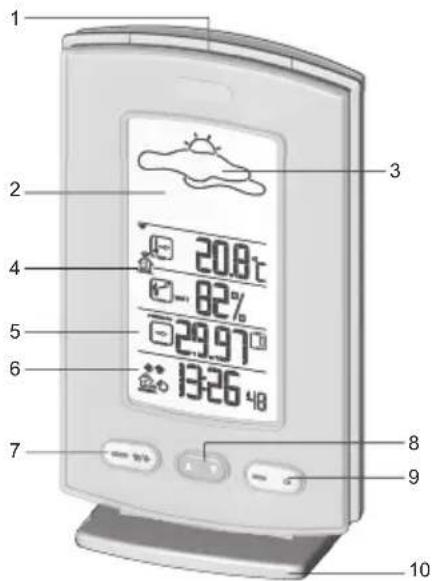

PRODUCT OVERZICT

VOORKANT

1. SNOOZE / LICT: Activeer 8-minuten snoozefunctie, of backlight
2. LCD-Schem
3. Weersvoorspellingscherm: Geanineerde Weersvoorspelling
4. Temperatuur-/Vochtigheidsschem: Metingen en trendlijnen; kanaalnummer van de sensor
5. Barometerschem: Luchtdrukmetingen en trendlijnen
6. Klok / Alarm / Kalenderschem: Radiogesturde klok; alarmen; kalender
7. MODE: Scherm wisselen; Instellingen / Scherm Aanpassen

Bekijk alarmstatus; stel alarm in

1. : Installingen verhogen; schakelen:tussen verschillende schermmodi

: Instellingen verlagen; schakelen tussen verschillende schermmodi

1. MEM: Bekijk huidige, maximum en minimum temperatuur / vochtigkeit en historische luchtdrukmetingen

CH: Wissel buitensensor weergave

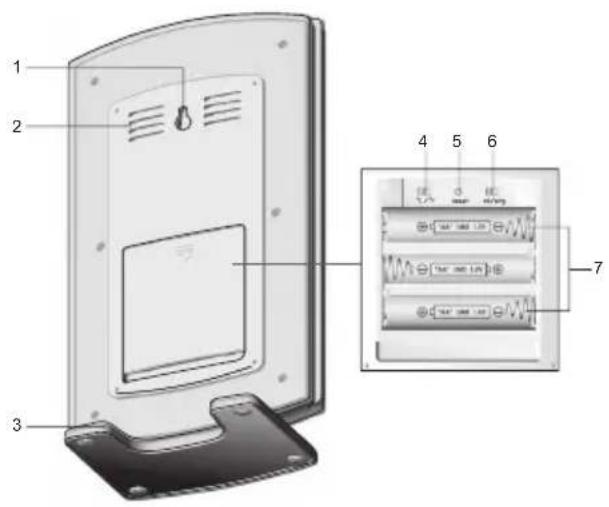

1. Tafelstandaard

1. Muurbevestiging
2. Ventilatie gaten
3. Tafelstandaard
4. ^ / ^ schakelaar
5. RESET knop
6. mb / inHg schakelaar
7. Batterijvak (klep open)

TAFELSTANDAARD EN MUURBEVESTIGING

Om de tafelstandaard aan de onderkant van het apparatusaat te bevestigen:

Om het apparaat aan de muur te bevestigen:

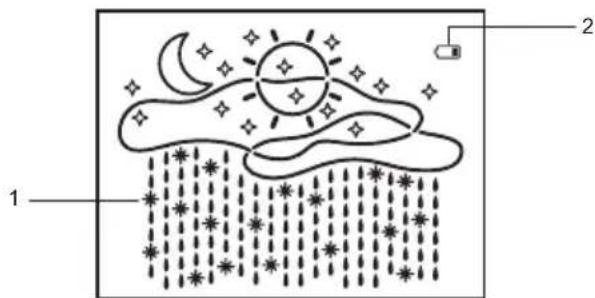

Weersvoorspellingssschem

1. Weergave Weer
2. Batterijwisselicoon voor apparaat

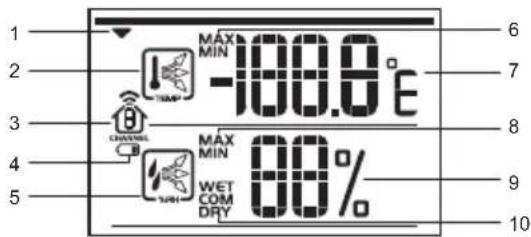

Temperatuur-/Vochtigheidsschemr

1. Geselecteerde scherm icoon
2. Temperatuurtrend
3. Kanaalnummer (1-5) / receptistatus
4. Batterijwisselicoon voor buitensensor
5. Vochtigheidstrend
6. MAX / MIN temperatuur
7. Temperatuur -^ / ^
   8.MAX/MINvochtigheid
   9.Vochtigheid
8. Comfortniveau's

Barometerschem

1. Luchtdruktrend
2. Luchtdruk meting
3. Luchtdrukhistorie

Bijv, -1 betekent de luchtdrukwaarde van een uur geelden, -2 betekent 1 uur geelden etc.
4. Barometrische eenheid

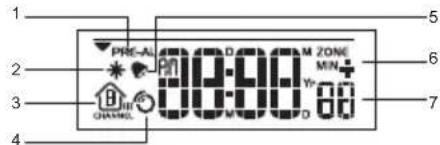

Klok / Alarm / Kalenderschemr

1. Instselling of weergave Vooralarm / Alarm
2. Vooralarm is ingesteld
3. Kanaal met RF klokreceptie is gekozen
4. RF klok receptie-icoon
5. Dagelijks Alarm is ingesteld
6. Ingestelde Tijdzone
7. Tijd / datum / kalender

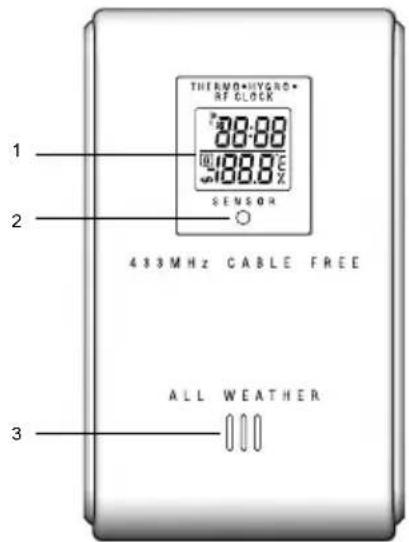

BUITENSENSOR (RTGR328N)

1. LCD-Schemm
2. StatusindicatorLED
3. Ventilatie gat

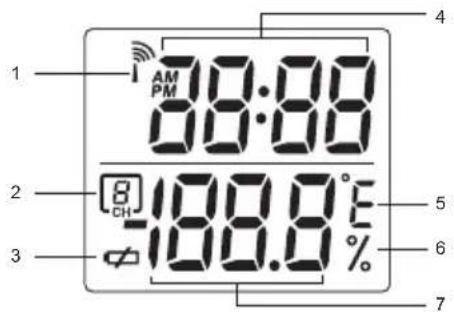

1. Signal receptorie
2. Kanaalnummer
3. Batterijwisselicoon
4. Tijd
5. Temperatuur (^ of F
   6.Vochtigkeit %
6. Temperatuur / Vochtigkeit

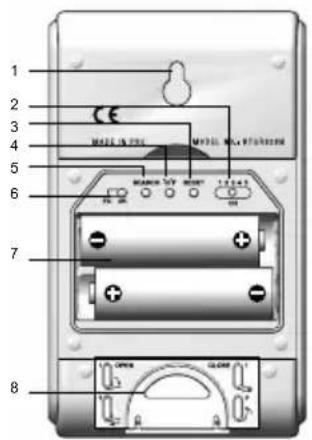

1. Muurbevestiging
2. KANAAL schakelaar (1-5)
3. RESET
4. ^ C / ^
   5.ZOEKEN
5. EU / UK schakelaar voor formaat van het radiosignaal
6. Batterijivak
7. Uitklapstandaard

STARTEN

BATTERIJEN

Meegeleverde batterijen:

Apparaat 3 x UM-3 (AA) 1,5V
Buitensensor 2 x UM-3 (AA) 1,5V

Plaats batterijen voor het eerste gebruik met de polariteit als weergegeven in het batterijvak. Voor het beste resultaat staat u de batterijen eerst in de buitensensor en daarna in het apparaat. Druk elke keer als u de batterijen verrangen hebt op RESET.

Om de batterijen in het apparaat teplaatsen:

NB Gebruik geen oplaadbare batterijen.

wordt weergegeven als batterijen leeg raken.

NB U worden aangeraden alkalinebatterijen in dit product te gebruiken voor langere prestaties.

APPARAAT LOCATIE

Weerstation Weersvoorspellingssschem

Buitensensor Temperatuur- / Vochtigheidsschem

INSTELLINGEN AANPASSEN

1. Druk op MODE om te wisselen:tussen verschillende schermen . geeft het geselecteerde scherm aan.

1. De meeste schermen habenAPEWeergave opties (bijvoorbeeld, Klok / Kalender).Druk of om opties te wijzigen,of 青 om te wisselen:tussen klok en alarm.
2. Druk MODE en houd deze gedurende 2 seconden ingedrukt om in de instellingenmodus te komen.
3. Druk op of vom installingen te wijzigen.
4. Druk op MODE om te bevestigen.

BUITENSENOR

Bij dit product wordt de RTGR328N Thermo / Hygro Sensor meegeleverd. Het apparaat kan geveens verzamelen van tot 5 Thermo-/ Hygrosensoren. Het ondersteunt de volgende sensoren:

(Extra sensoren zijn apart verkrijgbaar. Neem contact op met uwplaatselijkke verkooppunt voor meer informatie.)

De RTGR328N Sensor verzamelt geevens over temperatuuren vochtigkeit, en ontvangt signalen van officiele tijsdistribterende organisaties voor de radiogestuurde klok.

INSTELLEN THERMO/HYGRO SENSOR (RTGR328N)

1. Open het batterijvak met eenkleine kruiskopschroevendraaier.
2. Plaats de batterijen.
3. Stel het kanaal en het formaat van het radiosignaal in. De schakelaars vindt u in het batterijvak.

SCHAKELAAR OPTIE
Kanaal Als u meet	dan=eén sensor gebruik,selecteer dan per sensor een anderkanaal.
Radiosignaal EUFormaat	(DCF) / UK (MSF)

1. Druk RESET. Stel verwolgens de temperatuurenheid in.

SCHAKELAAR OPTIE
Temperatuur	°C / °F

1. Sluit het batterijvak.

Om de standarde uit te klappen: Voor de Beste resultaten:

• Plaats de batterijen en selecteer het apparaat, kanaal en formaat van het radiosignal voordat u de sensor plaatst.
• Plaats de sensor Niet in direct zonlicht enuit de buurt van vochtigkeit.
• Plaats de sensor binnen 70 meter van het apparaat.
• Plaats de sensor in de richting van het apparaat, met zo min möglich obstructies zoals deuren, muren of meubels.
• Plaats de sensor op een plek met een goed zich op de lucht, en uit de buurt van metalen of elektronische objecten.
• Plaats de sensor tijdens de koude wintermaanden

in de buurt van het apparaat, aangezien temperaturen onder het vriespunt de levensduur van de batterijen en het zendbereik hunnen beinvloeden.

NB Het zendbereik kan varieren en is afhankelijk van het ontvangstbereik van het apparaat. U(Intet het best verschillende plekken uitproberen om de Beste voor uw sensor te vinden.

SENSOR GEGEVENS VERZENDING

Elke 60 seconden worden gevevens vanuit de sensor verzonden. Het receptie ICOON in het Temperatuur- / vochtigkeitsschem geeft de status wee.

ICOON BESCHRIJVING
→ →	Het apparaat zoekt sensoren.
→ →	Tenminste 1 kanaal is gezonden.
	Sensor 1 verzend gegevens. (Het nummer geeft aan welke sensor is geselecteerd.)
-- Weergegeven in De gezeseleterde sensor Temperatuur- / wordt nicht gezonden.Vochtigheidsschem Detecteer de sensor of verwang batterijen.

Om een Thermo-/ Hygrosensor te detecteren, drukt u op MODE om maar het Temperatuur / Vochtigheidsschem te gaan. worden weergegeven naast het scherm. Druk verwolgens tegelijkkertijd MEM en CH in het houd deze gedurende 2 seconden ingedrukt.

NB Als de sensor nog steeds nicht gezonden worden, controlleren dan de batterijen.

KLOKEN KALENDER

Dit product houdt de tijd en datum bij door middel van een radiogestuurd signaal uit de RTGR328N buitensensor, of kan handmatig worden ingesteld.

RADIOGESTUURDE KLOK

De tijd en datum worden automatisch ingesteld met behulp van de atoomklokken in Frankfurt (Duitsland) en Rugby (Engeland) tenzij u deze optie uitschakelt. De signalen worden ontvangen door de buitensor sensor (RTGR328N) als deze zich binnen 1500km van een signaal bevindt. Aanvankelijk duurt het 2-10 minutes om de gegevens te ontvangen, en dit begint als u het

apparaat voor het eerst instelt, of wanner u op RESET drukt. Zodra de gegevens ontvangen zijn za het receptieicoon stoppen met knipperen.

Het icoon in het Klokschem geeft 2 factoren aan:

V erbinding tussen het apparaat en de sensor die het RF signal ontvangt (
- Ontvangst van RF signal ( )

Hoe deze signalen samen werken:

ICOON BETEKENIS
CHANNEL	Het apparaat heeft contact met de sensor en deijd is ingesteld.
CHANNEL	Het apparaat.haveft contact met de sensor maar deijd is Niet ingesteld.
CHANNEL	Het apparaat.haveft geen contactmeer met de sensor maar deijd is ingesteld.
CHANNEL	Het apparaat.haveft geen contactmeer met de sensor en deijd is Niet ingesteld.
CHANNEL	Het apparaat kan de sensor Nietdetectoren.

NB Om handmatig Zoeken aan de RF klokreceptie te forceren, drukt u op SEARCH op de sensor en houdt deze gedurende 2 seconden ingedrukt.

ZET RADIOGESTUURDE KLOK AAN / UIT

Als u de klok handmatig wenst in te stellen, moet u eerst de radiogestuurde optie uitschakelen. Dit doet u door maar het Klok / Alarmschemt te gaan. Druk verzolgens en houd deze gedurende 2 seconden ingedrukt. Om de optie wee aan te zetten gaat u maar het Klok / Alarmschem en druk verzolgens en houd deze gedurende 2 seconden ingedrukt.

RF klok aan:

RF klokuit:

KLOK INSTELLLEN

U hoeft dit enkel te doen als u de radiogestuurde optie heeft uitgezet, of als u te ver van een RF signaal bent.

1. Druk MODE om maar het Klokschem te gaan. worden getoond naast het scherm.
2. Druk MODE en houd deze gedurende 2 seconden ingedrukt.
3. Selecteer uw tijdzone (+ / - 23uur), 12 / 24 uur formaat, uren, minuten, jaar, datum / maand formaat, maand, datum en schermtaal.
4. Druk op of Vom de instellingen te wijzigen.
5. Druk op MODE om te bevestigen.

NB De beschikbare talen zich (E) Engels, (F) Frans, (D) Duits, (I) Italiaans en (S) Spaans. De taal die u selecteert bepaald de notatie van de dag van de week.

Druk MODE om maar het Klokschemt gaan. worden getoond naast het scherm.

Druk op of vom te schakelen:tussen:

Klok met seconden
Klok met dag
Klok met tijdzone
Kalender

ALARM EN

Dit product heeft 2 alarmen: Het Dagelijkse Alarm en een Vooralarm voor winters weeer... Dit product kan ingesteld worden om elke dag op bezelfdeijd af te gaan. Het Vooralarm gaat alleen af wanner het Dagelijks Alarm is geactiveerd en de gemeten temperatuur van de sensor op Kanaal 1 onder de 2^ zakt.

DAGELIJKS ALARM INSTellen

1. Druk MODE om maar het Klokschem te gaan. worden getoond naast het scherm.
2. Druk op / om het alarm te bekijken. (AL verschijnt bovenaan.)
3. Druk / * en houd deze gedurende 2 seconden ingedrukt.
4. Selecteer de uren en minutes. Druk op of Vom instellingen te wijzigen.
   5.Druk op /om te bevestigen.
5. Het ICOON van het Dagelijks Alarm verschijnt op het scherm als het alarm is ingesteld.

VOORALARM INSTELLEN

Het Vooralarm kan ingesteld worden om 15, 30, 45 of 60 minutes voor het Dagelijkse Alarm af te gaan. Het za afgaan wanner de gemeten temperatuur van de sensor op Kanaal 1 onder de 2^ zakt.

Bijvoorbeeld, als u het alarm heeft ingesteld op 7:00 en het Vooralarm op 45 minutes, dan gaat het Vooralarm af om 6:15, maar alleen wonneer de buitentemperatuur van de sensor op Kanaal 12^ of lager is.

1. Het Dagelijks Alarm instellen en activeren.
2. Druk op / om maar het Vooralarm te schakelen. (PRE-AL verschijnt bovenaan.)
3. Druk /en houd deze gedurende 2 seconden ingedrukt.
4. Druk of 15, 30, 45 of 60 minutes te selecteren. Dit is het aantal minuten dat het Vooralarm af za gaan VOOR het Dagelijke Alarm. Het Vooralarm worden automatisch geactiveerd wanneer u eenijd selecteert.

5. Druk op om te bevestigen.

6. wordt weergegeven wanner het Vooralarm is ingesteld.

NB Het Dagelijks alarm zar NIET werken tot de volgende dag als het Vooralarm is afgegaan. Als u het Dagelijks Alarm deactiveert, zar het Vooralarm automatisch ook worden gedeactiveerd.

ALARM ACTIVEREN

Gaaar het klokschem, en druk waar /om aan het Dagelijks Alarm of Vooralarm te schakelen. Om het alarm te activeren of te deactiveren drukt u of

Wanner de alarmtijd is bereikt, gaat het backlight aan voor 8 seconden en za het alarm luider worden gedurende 2 minutes. Druk een willekeurige knop (behalte snooze) om het alarm uit te zetten. Het za dan de volgende dag op de zichdearend越afgaan.

SNOOZE

Druk SNOOZE/LIGHT om het alarm tijdelijk (8 minutes)uit te zetten. of za knipperen verwijl snooze aan is.

BAROMETER

Dit product houdt schommelingen in de luchtdruk bij om een weersvoorspelling te doein, en de huidige luchtdruk geevens en die van de afgelopen 24 uur worden door het apparatus (binnen) opgeslagen.

BAROMETERSCHERM BEKIJKEN

Druk MODE om maar het Barometerschem te gaan.

MEETEENHEID SELECTEREN

Schuif de mb / inHg schakelaar (in het batterijvak van de klok), om de schermeenheid te wijzigen

BAROMETERHISTORIE BEKIJKEN

Gaaar het barometerschem.Drukervolgens herhaaldelijk op MEM om door de metingen te zoeken. Het nummer in het HRvak, geeft weeher hoe lang geleden elke meting is genomen (b.v., 2 uur geleden, 3 uur geleden,etc.).

HOOGTE INSTELLEN

Stel de hoogte in overeenkomstig met hoe ver u boven of onder de zeespiegel woont. Dit zorgt ervoor dat de luchtdrukpeilingen nauwkeurig�.

1. Gaaar het barometerschem.
2. Druk MODE en houd deze gedurende 2 seconden ingedrukt.
3. Druk of vom de hoogte in te stellen op 10 meter nauwkeurig (-100m tot 2500m).
4. Druk op MODE om te bevestigen.

WEERSVOORSPELLING

Dit product voorspelt de volgende 12 tot 24aar weer in een straal van 30 - 50km (19-31 mijl).De voorspelling is gebaseerd op metingen van de luchtdruktrend. Het bovenste deel toont een geanineerd icoon dat de weersvoorspelling uitbeeldt.

WEERSVOORSPELLINGSICONEN

ICOON BESCHRIJVING
Dag/Nacht	Helder
Dag/Nacht	Half bewolkt
	Bewolkt

ICOON BESCHRIJVING
	Regenachtig
	Sneeuw

NB Het nachticoon wordt weergegeven van 18:00 tot 6:00. Wanner de sensor op Kanaal 1 een temperatuur van 2^ of lager meet, verandert het REGENACHTIG icoon in SNEEUW.

Het weerstation kan de volgende informatatie van elk van de 5 sensoren weergeven:

Huidige, minimum, en maximum temperaturen en relativieve vochtigheidspercentages.
- Comfortniveau indicator en trendlijn (stijgend, dalend, of stabel).

Gegevens worden ongeveer om de 60 seconden gemeten en weergegeven.

TEMPERATUORS- EN VOCHTIGHEIDSSCHERM BEKIKKEN

Druk MODE om maar het Temperatuur- en Vochtigheidsschem te gaan.

De temperatuurgegevens worden bovenaan het scherm weergegeven; Vochtigkeit onderaan.

MEETEENHEID SELECTEREN

Schuif de ^ C / ^ schakelaar (in het batterijvak van de klok) maar de instelling van uw voorkeur.

SENSORKANAAL SELECTEREN

Druk op CH om te schakelen:tussen sensoren 1-5.

Hetuisicontoontde geselecteerdessensor.

• Druk CH in het houd deze gedurende 2 seconden ingedrukt om automatisch de sensoren te wisselen. De gegevens van elke sensor worden ongeveer 3 seconden weergegeven.

• Om automatisch wisselen te beeindigen, drukt u CH of MEM in het Temperatuur-/ Vochtigheidsschem.

NB Als u een sensor selecteert die alleen temperatuurgegevens verzamelt, worden de vochtigkeit nicht weergegeben.

• Druk herhaaldelijk op MEM om huidige, maximum en minimum records van de geselecteerde sensor te bekijken.
• Om de records te wissen, drukt u MEM en houdt deze 2 seconden ingedrukt. U hoogt een piepje om te bevestigen dat het geheugen gewist is.

De Comfortzone geeft aan hoe comfortabel het klimaat is, gebaseerd op de huidige temperatuur- en vochtigheidsmetingen.

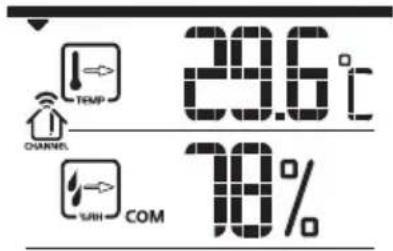

ZONE TEMPERATURE >70%
COM 20-25°C 40	-70% (68-77°F)
DROOG Elke <4	0%

NB Deze informatatie worden weergegeven in het Vochtigheidsschem, wonneer de huidige meting worden weergegeven.

BACKLIGHT

Druk SNOOZE / LIGHT om de backlight gedurende 8 seconden te activeren.

RESET SYSTEEM

De RESET knop bevindt zich in het batterijvak van het apparaat. Druk op de RESET knop als u de batterijnen verrangt en wanner de prestaties afwijken van wat u gewend bent (als u bijvoorbeeld geen RF connectie kut met de buitensensor of de radiogesturde klok).

NB Wonneer u op RESET drukt, worden alle instellingen谈起 gezet maar de standardwaarde, en verliest u alle opgeslagen informatie.

VEILIGHEID EN ONDERHOUD

Reinig het product met een Licht vochtige doek en een mild schoonmaakmiddel zonder alcohol. Laat het product Niet vallen enplaats het Niet op een drukke plek.

WAARSCHUWING

Dit product is ontworpen om u vele jaren plezier te geben, mits goed behandeld. Oregon Scientific is nicht verantwoordelijk voor enigerlei afwijking in het gebruik van wat in de handleiding beschren vaat of voor enige ongeautoriserde aanpassingen of reparaties aan het product. Houd de volgende regels in ache:

Dompel het product nooit onder in water. Dit kan elektrische schokken veroorzaken en het product beschadigen.
- Stel het apparaat Niet bloot aan extreme klappen, schokken of schommelingen in temperatuur of vochtigheid.
- Laat de interne componenten met rust.
- Gebruik nooit verschillende types of oude en neue batterijen door elkaar.
- Gebruik geen oplaadbare batterijen in dit product.
- V erwijder de batterijen als u het product voor langere tijd wegbergt.
Maak geen krassen op het LCD-schem.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig. Plaatjes zich Niet op schaal.

PROBLEM OPLOSSEN

PROBLEEM SYMPTOOM REMEDIE
Barometer Vreemde Hoogte / metingen Instellen		Meeteenheid
Kalender Vreeende Verander taal datum / maand
Klok Kan de klok Deactiveer Niet instellen Radiogestuurde klok
Kan nicht auto-synchroniseren		1. Controller batterijen2. Druk RESET3. Handmatig geactiveerde Radiogestuurde klok
Temperatuur Toont "LLL" Tem of "HHH" bereik		peratuur is buiten
Buitensensor Kan sensor Niet vinden		Controleer batterijen

SPECIFICATIONS

Afmetingen van het Apparaat

LxBxH 120x67x205mm

(4,7x2,6x8,1inches)

Gewicht: 364 gram (12,8 ounces)

Afmetingen van het Apparaat

LxBxH 70x24,5x116mm

(2,76 x 0,96 x 11,61 cm)

Gewicht 108 gram (0,24 lbs)

zonderbatterij

Temperatuur

Apparaat ^ C of ^

Binnenbereik -5 ^ C tot 50 ^ C

(23°F tot 122°F)

Buitenbereik -20 °C tot 60 °C

(-20,00 °C tot 60,00 °C)

Resolutie 0,1^(0,2^)

Geheugen Min / Max

Relatieve Vochtigheid

Bereik 25% tot 95%

Resolutie 1%

Geheugen Min / Max

Barometer

Zenden Ongeveer om de minuut

Synchronisatie Auto of uitgeschakeld

Klok weergave HH:MM:SS

Uur Formaat

12uur AM/PM (MSF Formaat)

24eur (DCF Formaat)

Kalender DD/MM of MM/DD

Dag van de week in 1 van

5 talen (E, D, F, I, S)

Alarm Dagelijks & Vooralarm;

2-minute oplopend volume

NB U worden aangeraden alkalinebatterijen in dit product te gebruiken voor langere prestaties.

OVER OREGON SCIENTIFIC

Bezoek,onze website (www.oregonscientific.com) ommeer te weten over uw十几年e product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnesuitrusting en weerstations.Op deze website vindt u tevens de informatie over onz klantendienst, voor het geval u ons wenst te contacteren.

EU CONFORMITEITS VERKLARING

Hierbij verklaart Oregon Scientific dat het toestel Draadloos Weerstation (BAR816HG) in overeenstemming is met de essentiele eisen en de andere relevante bepalingen van richtig 1999/5/EG.

Een gedateerde en getekende copie van 'Declaration of Conformity' isverkrijgbaar op verzoek bij het Oregon Scientific Customer Service.

C

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EEG-landen, Zitserland CH

en Noorwegen
