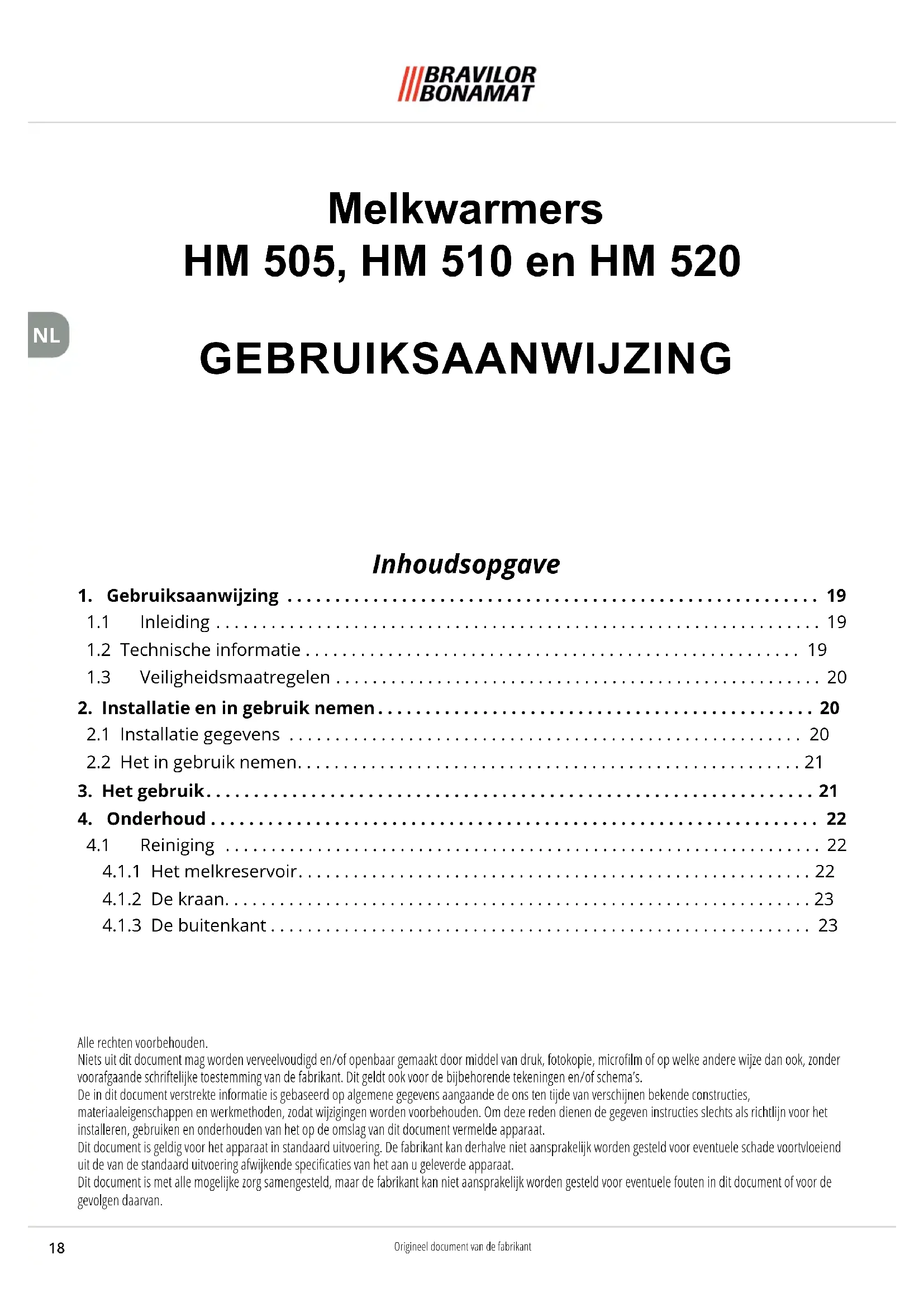

GEBRUIKSAANWIJZING HM520 Bravilor Bonamat

1. Gebruiksaanwijzing 19

1.1 Inleiding 19
1.2 Technische informatie 19
1.3 Veiligheidsmaatregelen 20

2. Installatie en in gebruik nemen 20

2.1 Installatie gegevens 20
2.2 Het in gebruik nemen.. 21

3. Het gebruik 21

4. Onderhoud 22

4.1 Reiniging 22

4.1.1 Het melkreservoir 22
4.1.2 De kraan. 23
4.1.3 De buitenkant 23

Alle rechten voorbehonden.

Niets uit dit document mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook, zonder voorafgaande schrifelijke toestemming van de fabrikant. Dit geldt ook voor de bijbehorende tekeningen en/of schema's.

De in dit document verstrekte informatie is gebaseerd op algemene geevens aangaande de ons ten tijde van verschijnen bekende constructies,

materiaaleigenschappen en werkmethoden, zdat wizigingen worden voorbehonden. Om deze reden dienen de gegeven instructies slechts als richtlijn voor het installereren, gebruiken en onderhonden van het op de omslag van dit document vermelde apparaat.

Dit document is geldig voor het apparaat in staand uitvoerig. De fabrikant kan derhalve Niet aansprakelijk worden gesteld voor eventuele schade voortvloeendiuit de van de staand uitvoerig afwijkende specificaties van het aan u geleverde apparaat.

Dit document is met alle mogelijke zorg samengesteld, maar de fabrikant kan nicht aansprakelijk worden gesteld voor eventuele fouten in dit document of voor de gevolgen waarvan.

1. Gebruiksaanwijzing

Lees deze gebruiksaanwijzing aandachtig door voor een goed en veilig gebruik van de melkwarmers.

1.1 Inleiding

De melkwarmers, modellen HM 505, HM 510 en HM 520 zijn apparaten die werken volgens he au-bain-marie systeme d.w.z. dat het melkreservoir in een ketel (mantel) met heet water hang Het water in deze mantel worden door middel van eenthermostaat-geregeld-element op de ingestelde temperatuur gehonden.

Dethermostaat kan met een knop aan de buitenzijde op de juiste temperatuur worden ingesteld.Ook kan met deze knop het gehele apparaat worden uitgeschakeld.

Voor een goed functioneren van het apparaat is het van belang dat het water in de mantel op het juiste peel blijft. Dit kan via het peilglas gecontroleerd worden.

In het geval dat er onverhoopt toch te weinig water in de mantel zit, zorgt een aan de buitenkant te resetten beveiliging ervoor, dat oververhitting worden voorkomen.

Een peilstok met kelk, welke op de melk rust, geeft de hoeveelheid melk aan die zich in het apparaat bevindt.

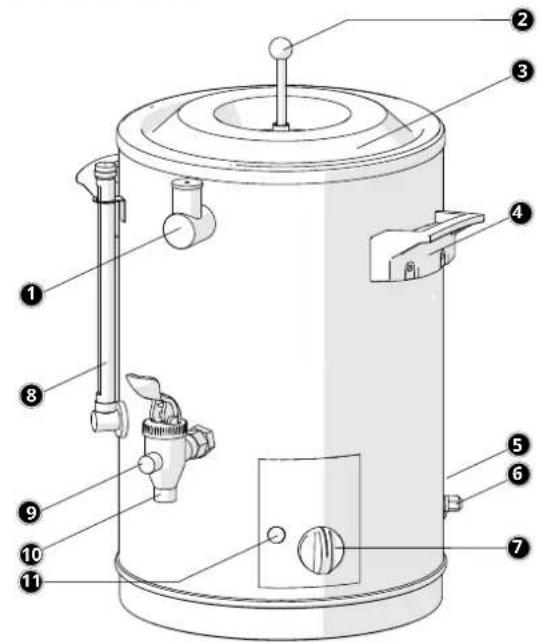

1. ingietopening voor het water
2. deksel met peilstok
3. buitenkant van de watermantel
4. handvatten
5. snoerinvoer met aansluitsnoor
6. resetknop droogkookbeveiling
7. aan/uit- en instelknop
8. peilglas
9. dop
10. aftapkraan
11. indicatielampje

De machine worden geleverd met de volgende toebehoren:

• deksel met peilstok
• afwasborstel
  peilglasborstel

1.2 Technische informatie

	HM 505 HM 510 HM 520
inhoud 5 liter 10 liter 20 liter
melnk temperatuur 30° - 85 °C 30° - 85 °C 30° - 85 °C
spanning 1 (50/60Hz) 220 - 240 V~ 220 - 240 V~ 220 - 240 V~
vermogen 1 2000 - 2380 W 2000 - 2380 W 2000 - 2380 W
spanning 2 (50/60Hz) - 220 V~ 220 V~
vermogen 2 - 3000 W	3000 W
waterinhoudmantel	± 3 liter	± 5,5 liter	± 9,5 liter

1.3 Veiligheidsmaatregelen

Bij het gebruik van het apparaat dienen de volgende regels in acht te worden genomen.

1. Tijdens het gebruik wordt het apparaat zeer heet.
2. Verplaats het apparaat Niet wanner het met melk en heet water (In de mantel) Is bevuld.
3. Omdat melk een bederfelijk product is, moet men dit Niet langer dan striktoodzakelijk in het reservoiri laten zitten.

1. Maak het melkreservoir en alle delen die met de melk in aanraking komen na ieder gebruik goed schoon (HYGIENE).
2. Blijtijdens onderhoudswerkzaamhe den, zoals reinigen e.d. in de buurt van het apparaat.
3. Het apparaat mag nooit in water worden ondergedompeld.
4. Was na gebruik van een sterk reinigings middel de handen.
5. Neem bij het installereren deplaatselijk geldende regels en normen in acht.
6. Het apparaat dient elektrisch goed geaard te worden.
7. Er blijft normalaal alkijd water in het appa raat awhile, houd hier reckening mee als het apparaat in een ruimte geplaatst worden waar de temperatuur beneden 0^ kanDALen.
8. Wanner het apparaat voor langereijd Niet wordt gebruikt of in geval van een defect, is het aan te bevelen de stekker uit het stopcontact te halen.
9. Laat alle reparatiewerkzaamheden over aan een erkend vakman.

2. Installatie en in gebruik nemen

Neem bij het installereren en in gebruik nemen van de melkwarmer de waarschuwingen zoals gegeven in "1.3 Veiligheidsmaatregelen" (punt 2, 8, 9, 10 en 12) in acht.

2.1 Installatie gegevens

Plaats de melkwarmer op een stevige vlakke ondergrond. Zorg er hierbij voor dat de stekker in het stopcontact gestoken kan worden.

Aan de melkwarmer is standard een snoer met een aangegoten stekker bevestigd. Indian们都 stekker is voorzien van een ingebouwde zekering (13A) dan mag deze nooit worden gebruikt als het beschermkap van de zekering Niet is aangebracht.

In het geval dat de gemonteerde stekker Niet in uw stopcontact past, moet deze er afgeknipt worden en door een passende stekker verrangen worden. De verwijderde stekker要去 wegegooid worden, omdat deze gevaar kan opleveren indien hij in een stopcontact worden gestoken.

Voor het aanbrengen van een neue stekker要去en de volgende aanwijzingen in acht genomen te worden.

1. De groen/geel gekleurde ader (aarde)要去 aangesloten worden aan de klem die gemerkt is met de letter E, het aarde symbol (of die groen of groen/geel gekleurd is.
2. De blauw gekleurde ader (nul)要去 aangesloten worden aan de klem die ge merkt is met de letter N of O of die zwart gekleurd is
3. De overgebleven bruine of zwarte ader moet aangesloten worden aan de Idem die gemerkt is met de letter L, F of P of die rood gekleurd is.

BELANGRIJK

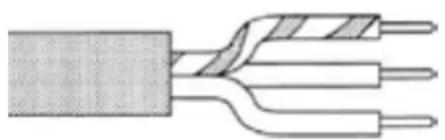

Bij het 3 aderige netsnoer zichn de aders volgens de onderstaande codes gekleurd:

groen en geel · aarde

blauw·nul

bruin of zwart·fase

2.2 Het in gebruik nemen

Voor het in gebruik nemen van een neuen apparaat dienen de volgende handelingen te worden verricht:

1. Maak het melkreservoir en alle delen die met de melk in aanraking komen goed schoon met een reinigingsmiddel en borstel. Vergeet hierbij Niet om ook de kraan goed te reinigen, door een hoeveelheid reinigingsmiddeluit het reservoir af te tappen.
2. Spoel na het schoonmaken het reservoir en alle schoongemaakte delen goed met het water, om alle resten van het reinigingsmiddel te verwijderen. Spoel ook de kraan door heet water uit het reservoir af te tappen.
3. Zet het apparaat op zijnplaats.
4. Verwijder de stop uit de water ingiet opening van de mantel en vul deze met water tot de bovenste streep op het peilglas. Breng de stop waar aan in de opening.

Het apparaat is nu gereed voor gebruik.

3. Het gebruik

Neemijdens het gebruik de waarschuwingen zoals gegeven in "1.3 Veiligheidsmaatregelen" (punt 1, 2, 3 en 4.) in acht.

1. Spoel het melkreservoir voor gebruik goed om met veel heet water. Tap ook een deal af via de kraan zodate ook deze goed gespoeld worden.
2. Controller of er nog voldoende water in de mantel aanwezig is. Ditiveau moet tussen de twee strepen (op het peilglas) liggen. Ligt het onder de onderste streep dan moet men water bijvullen tot het peil waar bij de bovenste streep ligt.
3. Spoel ook alle overige delen die met de melk in aanraking zullenkommen (deksel, peilstok e.d.) goed af met veel heet water.
4. Vul het melkreservoir met melk.
5. Plaats het deksel met de peilstok terug op het reservoir.
6. Steek de stekker in het stopcontact.
7. Zet het apparaat aan en stel de thermo staat in op de gewenste temperatuur, door de knop tot de juiste waarde te verdraaien. Het individielampje gaat branden.
8. Wanner het indicatielampje dooft is de melk op temperatuur. Men kan dit nu goed doorroeren door de peilstok enige malen op en neer te bewegen. De LASTe maal moet de peilstok zover möglichk maar boven worden gehaald. Laat deze daarna rustig zakken tot de kelk op de melk rust.
9. Na ieder gebruik dient men het melkreservoir, de aftapkraan en alle met de melk in aanraking komende delen grondig schoon te make.

4. Onderhoud

WAARSCHUWING

Neem bij onderhoudswerkzaamheden altijd de waarschuwingen, Zoals geveven bij "1.3 Veiligheidsmaatregelen" (punt 1, 2, 5, 6 en 7), in acht. Blijf bij het apparaat tijdens de reinigingsprocedure, om abusievelijk consumptie van het schoonmaakmiddel gegen te gaan.

4.1 Reiniging

Melk is een bederfelijk product, waarom is het noodzakelijk het melkreservoir en alle delen die met de melk in aanraking komen, na ieder gebruik goed en op een hygienisch verantwoorde wijze schoon te make.

Het reservoir kan schoongemaakt warden met een gewoon schoonmaak- of afwasmid del. Het isECHTER aan te bevelen hiervoor een speciaal reinigingsmiddel voor melkkokers of het door ons beproefde reinigingsmiddel, CLEANER, te gebruiken.

Lees ook de instructies op de verpakking van het schoonmaakmiddel, indien van de genoemde middelen gebruik worden gemaatk.

4.1.1 Het melkreservoir

Voor het goed schoonmaken van het reser voir kan men als volgt te werk gaan:

1. Laat alle nog aanwezige meld uit het reservoir lopen.
2. Vul het gehele reservoir met water en voeg hieraan de op de verpakking voorgeschreven hoeveelheid reinigings middel toe.
3. Plaats het deksel op het reservoir. Zorg ervoor dat de kelk aan de peilstok geheel onder water komt, door deze schuin in het water te dompelen.
4. Schakel het apparaat in eenaar het geheel zolang weken tot de aanslag zonder al te veel moeite met een afwasborstel verwijderd kan warden (na ca. 30 min. tot 1uur).

Tijdens het waken moet er ook regel matig ca. een halve liter water via de kraan worden afgetapt en wee in het reservoir warden谈起gegoen, zodat ook de aanslag in de aftapkraan goed los Weekt.

1. Na het waken moet alle aanslag op de wanden van het reservoir en op alle met de melk in aanraking komende delen warden verwijderd. Dit kan met de borstel (deze heeft aan dechterkant een rand om mee te schrapen) of een schuurspons.
2. Schakel het apparaat UIT en leeg het melkreservoir via de aftapkraan.

OPMERKING

Wanner de kraan verstopt raakt, moet deze warden gereinigd zoals in de volgende paragraaf (DE KRAAN) is aangegeven.

1. Spoel nu alle losse delen goed al met heet water om alle resten van het reinigingsmiddel te verwijderen.
2. Vul het melkreservoir geheel met heat water en tap dit via de kraan weeer af. Spoel op deze wijze het reservoir minimaal drie maal door.
3. Maak nu alle delen zo goed möglichk droog.

4.1.2 De kraan

Het is sterk aan te bevelen de kraan regel matig extra te reinigen. Hiervoor kan men de bijgeleverde peilglasborstel gebruiken.

Voor het schoonmaken van de aftapkraan konnen de volgende instructies warden gevolgd.

1. Draai de kap met het sluitmechanisme los en verwijder deze.
2. Verwijder de dop aan de Voorkant van de kraan.

LET OP

Het eventueel nog in het reservoir aanwezige (hete) water zal bij het verwijderen van de doprecht waar voren spuiten. Houd hier rekening mee.

1. Met de speciale borstel können nu de verbindingspijp met het reservoir en het kraanhuis zich van binnen goed schoon gemaakt warden. Gebruik hiervoor waar een goed reinigingsmiddel.

LET OP

Verwijder ook alle aanslag van de schroefdraad van de kap en de dop.

1. Na het schoonmaken en het verwijderen van alle aanslag uit de pijp en het kraanhuis dienen deze goed gespoeld te worden met veel heet water. Vergeet Niet om ook de schroefdraad van de kap en de dop goed schoon te spoelen.
2. Ook de binnenkant van de dop en de binnenkant van de kap met het sluit mechanismme moeten nu goed schoon gemaatk worden, waarna ook deze goed afgespoeld moeten worden met veel heet water.

LET OP

Zorg ervoor dat er geen resten van het schoonmaakmiddel in het sluitmechanisme awhileblijven.

1. Monteer na het schoonmaken en spoe len de kap met het sluitmechanisme weir op de kraan en draai de dop weeop de voorkant.

4.1.3 De buitenkant

Het schoonmaken van de buitenkant kan op eenvoudige wijze met een vochtige doek gebeuren, eventueel met wat reinigingsmid del. Het isECHTER sterk af te raden hiervoor een schuurspons of een schurend middel te gebruiken, waar dit altojd krassen achechterlaat. Naast het na ieder gebruik goed schoonma ken van het apparaat en alle toebehoren heeft de melkwarmer geen onderhoud nodig. Met vragen of klachten kunt u zich wenden tot uw dealer.
