GEBRUIKSAANWIJZING Espresso & Coffee Centre 242154 PRINCESS

• 86 • BELANGRIJKE VOORZORGSMAATREGELEN Bij het gebruik van elektrische huishoudelijke apparaten is het raadzaam enkele voorzorgsmaatregelen in acht te nemen, om brandgevaar, elektrische schokken en/of dergelijke ongelukken zoveel mogelijk te voorkomen. 1 Aandachtig alle aanwijzingen en informatie in deze gebruiksaanwijzing en andere folders lezen, die zich in de verpakking mochten bevinden, voordat het espresso apparaat wordt gebruikt. 2 De hete oppervlakken niet aanraken. 3 Geen kabels, stekkers of het apparaat zelf in water of andere vloeistoffen onderdompelen om brandgevaar, elektrische schokken of ongelukken te vermijden. 4 Extra goed opletten indien het apparaat gebruikt wordt met kinderen in de buurt. 5 De stekker uit het stopcontact trekken als het apparaat niet gebruikt of gereinigd wordt. Wachten totdat het apparaat afgekoeld is voordat de onderdelen verwijderd worden of aangebracht, ook in geval van reiniging. 6 Het apparaat niet gebruiken als de kabel of stekker beschadigd zijn ofwel in geval van schade of breuk. Het apparaat laten controleren of repareren bij het dichtstbijzijnde servicecentrum. 7 Door het gebruik van niet door de producent aangeraden onderdelen kan er schade aan dingen of letsel aan personen worden aangericht. 8 Het espresso apparaat nooit in de open lucht gebruiken. 9 De kabel niet van de tafel laten hangen en niet met hete oppervlakken in aanraking laten komen. 10 Het espresso apparaat uit de buurt van warmtebronnen houden. 11 Controleren dat het espresso apparaat altijd in de stand “0” (uit) staat, voordat de stekker in het stopcontact wordt gestoken. Indien men het apparaat uitschakelen wil,de machine uitzetten en dan de stekker uit het stopcontact trekken. 12 Het apparaat mag alleen voor huishoudelijk gebruik gebruikt worden. 13 Uiterst goed opletten tijdens het gebruik van de stoom.

GELIEVE DEZE GEBRUIKSAAN-

WIJZINGEN TE BEWAREN

WAARSCHUWING Het espresso apparaat is alleen maar voor huishoudelijk gebruik geschikt. Al de servicewerkzaamheden of reparaties, behalve de reiniging en het normale onderhoud moeten door een bevoegd Servicecentrum uitgevoerd worden. Het apparaat niet in water onderdompelen. Elke reparatie dient door een bevoegd Servicecentrum te worden uitgevoerd. 1 Controleren dat de aangetoonde spanning op het plaatje overeenkomt met de spanning van het stopcontact. 2 Nooit lauw of warm water gebruiken, om het waterreservoir te vullen. Alleen maar koud water gebruiken. 3 De warme onderdelen van het apparaat en de voedingskabel tijdens de werking niet met de handen aanraken. 4 Nooit reinigen met schuurmiddelen of scherp gereedschap. Een met water bevochtigde zachte doek is voldoende. 5 Gebruik mineraalwater zonder koolzuur, om de vorming van kalkaanslag te vermijden.

AANWIJZINGEN OVER DE

ELEKTRICITEITSKABEL A Er wordt een nogal kort elektriciteitssnoer geleverd om te voorkomen dat het in elkaar draait of dat u erover kunt struikelen. B Er kan een verlengsnoer gebruikt worden. C Als u een verlengsnoer gebruikt, controleer dan: 1 of de spanning die op het verlengsnoer vermeld is minstens gelijk is aan de spanning van het apparaat; 2 of er een stekker aan zit met drie pinnen met aarde (als het snoer van het apparaat van dit type is); 3 of het snoer niet van de tafel hangt zodat u er niet over kunt struikelen.NEDERLAND

• 87 • 1 ALGEMENE INFORMATIE Het espresso apparaat is geschikt, om zowel koffi ebo- nen als koffi epoeder te gebruiken voor de toebereiding van een espresso, en is voorzien van een inrichting voor de stoom en het warme water. Het hoofddeel van het apparaat, met zijn sierlijk design, is voor huishoudelijk gebruik gepland en is niet geschikt voor een voortdurende beroepswerking. WAARSCHUWING! Er worden geen verantwoordelijkheden overgenomen in geval van:

• Verkeerd gebruik en niet overeenkomstig met de voorziene werking;

• Reparaties die niet door het bevoegde Service- centrum werden uitgevoerd;

• Werkzaamheden aan de voedingskabel;

• Werkzaamheden aan de onderdelen van het ap- paraat;

• Gebruik van niet originele reserveonderdelen en accessoires; In deze gevallen vervalt de garantie

1.1 Vereenvoudiging van het lezen

De waarschuwingsdriehoek geeft alle belangrijke informatie voor de veiligheid van de gebruiker aan. Volg deze aan- wijzingen nauwgezet, om ernstige verwondingen te vermijden. Dit symbool vertegenwoordigt de informatie, die in overweging dient genomen te worden, zodat het apparaat beter werkt. De afbeeldingen in overeenkomst met de tekst bevinden zich voorin de gebruiksaanwijzing. Het wordt aangeraden, deze pagina’s gedurende het lezen van de gebruiksaanwij- zingen open te houden.

1.2 Gebruik van deze gebruik-saanwijzin-

gen Gelieve deze gebruiksaanwijzingen op een veilige plaats te bewaren en voeg deze bij het espresso apparaat bij, indien iemand anders het apparaat zou gebruiken. Om verdere informatie te verkrijgen of in geval van problemen, die niet helemaal verklaard of ontoereikend waren, kunt U zich aan het bevoegde Servicecentrum richten. 2 TECHNISCHE GEGEVENS

• Nominale Spanning Zie het plaatje op het apparaat

• Nominale Capaciteit Zie het plaatje op het apparaat

• Materiaal van het apparaat Thermoplasten (ABS)

• Bedieningspaneel Vooraanzicht

• Waterreservoir Afneembaar

• Voeding Zie het plaatje op het apparaat

• Waterreservoir (lt.) 1,3

• Inhoud van de koffi ehouder (gr) 230 gr. voor koffi ebonen

• Druk van de pomp (bar)

• Veiligheidsinstallaties Veiligheidsventiel voor de Thermoblokdruk; veiligheidsthermostaat. Wijzigingen in de constructie en de uitvoering, ingegeven door de technologische vooruitgang, voorbehouden. Machine in overeenstemming met de Europese richtlijn 89/336/EEG (Wetsbesluit 476 van 04/12/92), betref- fende de opheffi ng van radio-/televisiestoringen.NEDERLAND

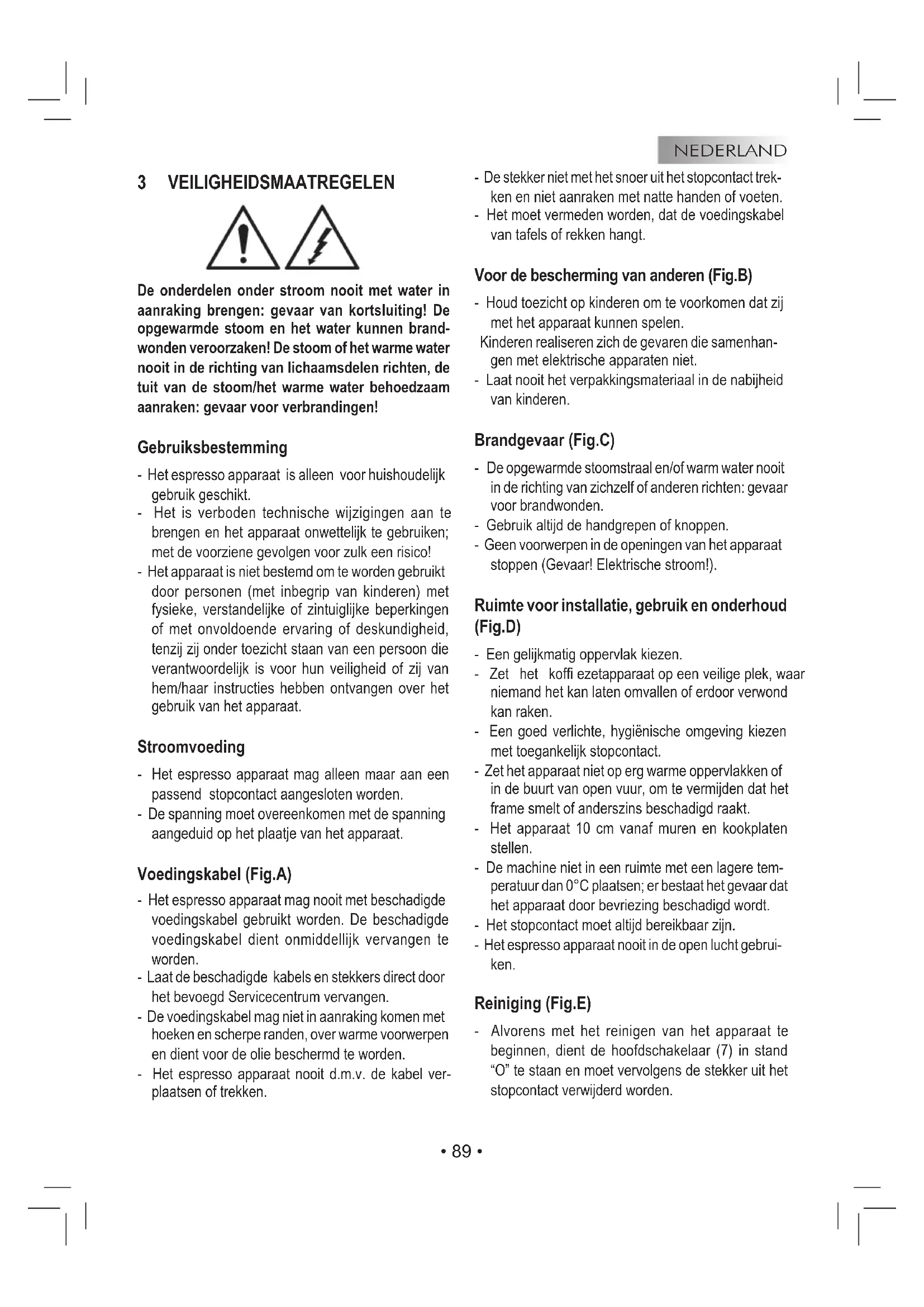

• 89 • 3 VEILIGHEIDSMAATREGELEN De onderdelen onder stroom nooit met water in aanraking brengen: gevaar van kortsluiting! De opgewarmde stoom en het water kunnen brand- wonden veroorzaken! De stoom of het warme water nooit in de richting van lichaamsdelen richten, de tuit van de stoom/het warme water behoedzaam aanraken: gevaar voor verbrandingen! Gebruiksbestemming - Het espresso apparaat is alleen voor huishoudelijk gebruik geschikt. - Het is verboden technische wijzigingen aan te brengen en het apparaat onwettelijk te gebruiken; met de voorziene gevolgen voor zulk een risico! - Het apparaat is niet bestemd om te worden gebruikt door personen (met inbegrip van kinderen) met fysieke, verstandelijke of zintuiglijke beperkingen of met onvoldoende ervaring of deskundigheid, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of zij van hem/haar instructies hebben ontvangen over het gebruik van het apparaat. Stroomvoeding - Het espresso apparaat mag alleen maar aan een passend stopcontact aangesloten worden. - De spanning moet overeenkomen met de spanning aangeduid op het plaatje van het apparaat. Voedingskabel (Fig.A) - Het espresso apparaat mag nooit met beschadigde voedingskabel gebruikt worden. De beschadigde voedingskabel dient onmiddellijk vervangen te worden. - Laat de beschadigde kabels en stekkers direct door het bevoegd Servicecentrum vervangen. - De voedingskabel mag niet in aanraking komen met hoeken en scherpe randen, over warme voorwerpen en dient voor de olie beschermd te worden. - Het espresso apparaat nooit d.m.v. de kabel ver- plaatsen of trekken. - De stekker niet met het snoer uit het stopcontact trek- ken en niet aanraken met natte handen of voeten. - Het moet vermeden worden, dat de voedingskabel van tafels of rekken hangt. Voor de bescherming van anderen (Fig.B) - Houd toezicht op kinderen om te voorkomen dat zij met het apparaat kunnen spelen. Kinderen realiseren zich de gevaren die samenhan- gen met elektrische apparaten niet. - Laat nooit het verpakkingsmateriaal in de nabijheid van kinderen. Brandgevaar (Fig.C) - De opgewarmde stoomstraal en/of warm water nooit in de richting van zichzelf of anderen richten: gevaar voor brandwonden. - Gebruik altijd de handgrepen of knoppen. - Geen voorwerpen in de openingen van het apparaat stoppen (Gevaar! Elektrische stroom!). Ruimte voor installatie, gebruik en onderhoud (Fig.D) - Een gelijkmatig oppervlak kiezen. - Zet het koffi ezetapparaat op een veilige plek, waar niemand het kan laten omvallen of erdoor verwond kan raken. - Een goed verlichte, hygiënische omgeving kiezen met toegankelijk stopcontact. - Zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur, om te vermijden dat het frame smelt of anderszins beschadigd raakt. - Het apparaat 10 cm vanaf muren en kookplaten stellen. - De machine niet in een ruimte met een lagere tem- peratuur dan 0°C plaatsen; er bestaat het gevaar dat het apparaat door bevriezing beschadigd wordt. - Het stopcontact moet altijd bereikbaar zijn. - Het espresso apparaat nooit in de open lucht gebrui- ken. Reiniging (Fig.E) - Alvorens met het reinigen van het apparaat te beginnen, dient de hoofdschakelaar (7) in stand “O” te staan en moet vervolgens de stekker uit het stopcontact verwijderd worden.NEDERLAND

• 90 • - Bovendien moet men wachten, dat het apparaat afgekoeld is. - Het toestel nooit in water onderdompelen! Absoluut vermijden, dat het apparaat met waterstralen in contact komt. - Het is streng verboden binnenin het apparaat te werken. Bewaring van het apparaat - Indien het apparaat gedurende een lange periode niet gebruikt wordt, moet hij uitgeschakeld en de stekker uit het stopcontact verwijderd worden. - Het apparaat op een droge plaats en buiten het bereik van kinderen bewaren. - Het apparaat tegen stof en vuil beschermen. Reparaties /Onderhoud - In geval van beschadiging, gebrek of verdacht van beschadiging na een val, moet de stekker onmiddel- lijk uit het stopcontact verwijderd worden. Nooit een beschadigd apparaat in werking zetten. - Slechts de bevoegde Servicecentra kunnen het apparaat repareren. - Indien het apparaat niet door het bevoegde Service- centrum gerepareerd wordt, is de producent niet verantwoordelijk voor welke schade ook. Brandwering - In geval van brand moeten de (CO

) brandblusap- paraten gebruikt worden. Geen water of poeder- brandblusapparaten benutten.

BESCHRIJVING VAN DE ONDERDELEN

Fig.01 1 Houder voor de koffi ebonen 2 Afneembaar deksel voor de houder van de kof- fi ebonen (aroma bewaring) 3 Instelknop voor de koffi emaling 4 Instelknop voor de dosis van gemalen koffi e 5 Deksel van de koffi edosering van de 2e koffi e- soort 6 Oppervlak voor de koffi ekopjes 7 Hoofdschakelaar (ON/OFF) 8 Deksel van het waterreservoir 9 Waterreservoir 10 Afvalbak voor de koffi eprut 11 Voedingskabel 12 Lekbak + rooster 13 In hoogte verstelbare koffi e afgifte 14 Stoompijp/heet waterpijp 15 Voorpaneel 16 Knop voor de stoomafgifte 17 Koffi egroep/transporteur 18 Bedieningspaneel 19 Drijver voor volle lekbak 20 Borsteltje voor de reiniging 21 Maatschep Bedieningspaneel 22 Drukknop /LED voor de selectie van gemalen koffi e 23 Drukknop voor Espresso/LED warmtegraad 24 Drukknop voor café creme/ LED warmtegraad 25 Drukknop/LED voor de selectie van de stoomwer- king 26 Drukknop/LED voor de selectie van de ontkal- king 27 LED Alarm watertekort 28 LED Alarm tekort aan koffi ebonen ofwel moet de afvalbak voor de koffi eprut geledigd worden 29 LED aanwijzing voor de slechte werkingNEDERLAND

• 91 • 4 INSTALLATIE Voor uw eigen veiligheid en die van anderen dient u zichnauwgezet aan de “Veiligheidsvoorschriften”, aangebracht in hoofdstuk 3, te houden.

De oorspronkelijke verpakking was gepland en uitge- voerd om het apparaat gedurende de verzending te be- schermen. Het wordt aangeraden deze verpakking voor mogelijke toekomstige verzendingen te bewaren.

4.2 Voorbereidende bewerkingen

• Het espresso apparaat uit de verpakking halen en het in een geschikte plaats zetten overeenkomstig met de beschreven en verlangde eigenschappen voor de veiligheid (hoofdstuk 3).

• Open het deurtje van het apparaat, verwijder de druppelbak (12) uit de verpakking en plaats daar de koffi ediklade (10) in; vervolgens plaatst u de druppelbak in het apparaat (Fig.21).

• Zich ervan verzekeren dat de lekbak + rooster (Fig.01-pos.12), de afvalbak voor de koffi eprut (10) en de koffi e groep (17) nauwkeurig zijn ingevoerd en het voorpaneel (15) gesloten is.

• Het reinigingsborsteltje (20), en het maatschepje voor de gemalen koffi e (21) , die tezamen met het apparaat geleverd worden, steeds binnen handbe- reik houden. Wanneer bij inschakeling van het apparaat de rode led (29) blijft branden, dan betekent dit dat één van de hierboven beschreven delen niet correct geplaatst is. Belangrijke aanmerking: Het is belangrijk hoofdstuk 15 te lezen, waar de betekenis van alle signalen die het apparaat de gebruiker d.m.v. de lampjes op het bedieningspaneel geeft, gedetailleerd verklaard zijn.

4.3 De eerste inbedrijfstelling

• Het deksel van het waterreservoir (Fig.02) openen en het reservoir (Fig.03) uithalen. Het reservoir uitwassen en met drinkwater vullen (Fig.04); het wordt aangeraden, het aangeduide teken “MAX.” niet te overschrijden. Het waterreservoir dus weer in de doelmatige opening plaatsen en het deksel sluiten. Slechts fris en koolzuurvrij water in het waterreservoir gieten. Warm water en andere vloeistoffen kunnen het reservoir en/of het apparaat beschadigen. Het apparaat nooit zonder water in bedrijf zetten: zich altijd ervan verzekeren dat er genoeg water in het reservoir voorhanden is.

• Het deksel optillen (Fig.05) en de koffi ebonen in de laadkist storten (Fig.06). Slechts koffi ebonen gebruiken. Gemalen en oploskoffi e, ofwel andere voorwerpen kunnen het toestel beschadigen.

• Het deksel op het koffi ereservoir (1) plaatsen.

• De stekker in het contact, dat zich op de achterkant van het apparaat (Fig.07) bevindt, nadien verzekerd was, dat de hoofdschakelaar op “O” staat. De stekker van de andere kant van de kabel in een stopcontact met overeenkomstige stroom, in de muur steken.

• Het apparaat staat nu met de hoofdschakelaar op “O”. Om het toestel in werking te zetten hoeft de schakelaar alleen maar ingedrukt te worden (Fig.08); de LED (23) en (24)op het bedieningspaneel begin- nen te knipperen.

• Om het circuit te ontluchten, moet de stoompijp (Fig.01-pos.14) op de lekbak gericht worden. Ook moet er een kop of een geschikte pot onder de stoomtuit geplaatst worden en de knop (fi g.09) tegen de wijzers van de klok in draaien en afwachten totdat het water vanuit het reservoir d.m.v. de stoompijp uitstroomt; om de waterstroom te onderbreken moet de knop met de wijzers van de klok gedraaid worden. Aanmerking: Alvorens na een lange tijd met de eerste inbedrijfstelling te beginnen, of wanneer het waterreservoir volledig leeg was, of indien het LED (27) knippert, is het noodzakelijk het apparaat te ontluchten.

• Na de inschakeling van het apparaat knipperen de LED (23) en (24) gelijktijdig gedurende de opwar- ming. Na de opwarming van het apparaat branden LED (23) en (24) continu.

• Nadat de bovengenoemde bewerkingen beëindigd zijn, is het apparaat klaar voor gebruik.

• Om koffi e, warm water of stoom uit te schenkenNEDERLAND

• 92 • en het apparaat juist te benutten, moet men zich nauwkeurig aan de volgende gebruiksaanwijzingen houden. 5 KOFFIEMALEN (FIG. 10) Waarschuwing! Het handvat voor de instel- ling van de koffi emaling bevindt zich in het reservoir (Fig.10) en mag enkel gedraaid worden indien de koffi emaler werkt. Geen gemalen koffi e in de houder voor de koffi ebonen doen. Het is verboden welk materieel ook, behalve kof- fi ebonen, in het apparaat in te voeren. De koffi e- maler bevat bewegende onderdelen die gevaarlijk kunnen zijn; er dus nooit met vingers en/of andere voorwerpen ingaan. De hoofdschakelaar (7) eerst uitschakelen en de kabel uit het stopcontact ver- wijderen alvorens in de bonenreservoir te werken. Geen koffi ebonen in de koffi emaler doen als deze in bedrijf is. De kwaliteit en de smaak van de koffi e hangen zowel van het malen als van de koffi esoort af. Het toestel is van een knop (Fig.10) voor de instelling van het koffi emalen voorzien. Om de graad van het malen te veranderen, moet de knop met graden aanduiding gedurende het malen gedraaid worden; de cijfers op het handvat duiden de graad van het malen aan. Elk toestel wordt in de fabriek op een middelmatig malen ingesteld: wanneer het malen te fi jn is, is het noodzakelijk het handvat op grover malen in te stellen; wanneer het malen te grof is, is het noodzakelijk het handvat op fi jner malen in te stellen. De verandering in de maalgraad wordt pas na het uitschenken van drie/vier kopjes koffi e merkbaar. Gelieve koffiebonen voor espresso apparaten te gebruiken. Uiterste maalgraden (vb. 1-16) moeten ver- meden worden; in deze gevallen moeten verschillende koffi esoorten gebruikt worden. De koffi e altijd in een luchtdichte doos en op een frisse plaats bewaren. Het malen moet ingesteld worden wanneer de koffi e niet op een regelmatige manier uitloopt. Koffi e afgifte te snel = het malen is te grof > de maal- graad verkleinen Koffi e afgifte in druppels en/of afwezig = het malen is te fi jn > de maalgraad vergroten.

6 AFSTELLING VAN DE KOFFIEDOSIS

(FIG.11) Met dit apparaat is het mogelijk de koffi ehoeveelheid, die men wil malen, te doseren. De dosering werd bij de producent, op een aangegeven waarde, waarmee de meerderheid tevreden is, bepaald. Door de knop (Fig.11), die zich in het midden van de bonenreservoir koffi ebonenhouder bevindt, tegen de wijzers van de klok in te draaien, verhoogt de dosis gemalen koffi e; de dosis gemalen koffi e wordt minder indien men de knop met de wijzers van de klok meedraait. De afstelling van de koffi edosis moet voor de inschake- ling van de koffi e-afgifte uitgevoerd worden. Op deze manier verkrijgt men een goede koffi e-afgifte en kan men alle bestaande koffi esoorten gebruiken. 7 KOFFIE AFGIFTE Aanmerking: Indien het apparaat geen koffi e distribueert, nakijken of er genoeg water in het waterreservoir is.

• Controleer dat de groene LED (23) en (24) continu branden, dat het waterreservoir en het koffi ebonen- reservoir opgevuld zijn, alvorens de koffi e te laten uitlopen.

• Een of twee kopjes onder de tuiten stellen; de hoogte van de pijp kan ingesteld worden door de pijp met de hand naar boven of naar beneden te verzetten (Fig.12), zodat hij zich de hoogte van de kopjes aanpast.

7.1 Koffi e afgifte met koffi ebonen

• Om de koffi e afgifte in werking te zetten, moet de toets voor de uitloop (23 of 24) gedrukt worden; de gekozen toets begint te knipperen (zie hoofdstuk 15), terwijl de andere toets zich vanzelf uitschakelt. Voor 1 kopje koffi e, gelieve een kopje onder de tuit van de koffi e afgifte te plaatsen en eenmaal de toets (23 of 24) in te drukken; voor 2 kopjes koffi e moet men twee kopjes onder de tuiten van de koffi e afgifte plaatsen en twee keer achtereen, de toets (23 of 24) indrukken. In deze bewerkingsmodaliteit voorziet het apparaat automatisch in het malen en het juiste doseren van de koffi ehoeveelheid; de voorbereiding voor twee kopjes vraagt twee maalcycli en twee uitloopcycliNEDERLAND

• 93 • die automatisch door het toestel beheerd worden.

• Achtereenvolgens begint de uitloopcyclus.

• Nadat de voor-infusiecyclus beëindigd is, druppelt de koffi e uiteindelijk uit de tuiten. (Fig.01-pos.13). De koffi e afgifte stopt automatisch als het vooringe- steld niveau bereikt wordt (zie hoofdstuk 7.3); het is echter mogelijk de uitloop van de koffi e te onder- breken indien men de toets drukt (Fig.01-pos.23 of 24).

7.2 Koffi e afgifte met gemalen koffi e

Om deze functie te benutten, is het noodza- kelijk de maatschep (Fig. 01-21) te gebruiken voor de dosering van de gemalen koffi e in het apparaat. Enkel gemalen koffi e voor espresso appa- raten in de doseringshouder doen; koffi e- bonen en andere voorwerpen kunnen het apparaat beschadigen. Het is verboden vingers in de koffi edose- ringshouder te steken omdat het bewegende onderdelen bevat. Om de juiste hoeveelheid koffi epoeder te nemen, die in de doseringshouders dient te worden gegeven, enkel het meegeleverde maatschep (21) gebruiken. Voeg enkel een maatschep koffi epoeder per keer in; om twee kopjes koffi e te verkrijgen dienen twee opeenvolgende cycli uitgevoerd te worden.

• Druk de toets (22) voor het kiezen van de bewerking; de led op de toets verlicht zich

• Hef het deksel van de koffi epoederdosering op (fi g.13).

• Neem d.m.v. het maatschep een koffiedosis: verwijder de overvloedige koffiepoeder van het maatschep.

• Ledig de koffiepoeder binnenin de dosering (fi g.14)

• Sluit het deksel van de koffi epoederdosering

• Druk de toets voor de koffi e afgifte (23 of 24); de gekozen toets begint te knipperen (zie hoofdstuk

15) terwijl de andere toets zich uitschakelt.

• De uitloopcyclus schakelt zich in.

• Na het beëindigen van de voor-infusiecyclus, drup- pelt de koffi e uit de tuit (13)

• De koffi e afgifte stopt automatisch wanneer het vooringesteld niveau bereikt wordt (zie hoofdstuk 7.3); het is in ieder geval mogelijk de koffi e afgifte d.m.v. toets (23 of 24) te onderbreken.

• Vervolgens wordt het apparaat automatisch in de normale werkwijze gezet (zie par. 7.1)

7.3 Instelling van de koffi ehoeveelheid per

kopje Het apparaat werd geprogrammeerd om 2 koffi etypes uit te schenken : espresso koffi e met toets (23) en Café creme met toets (24). Plaats het kopje onder de uitloper (13) om de gepro- grammeerde waarden aan het kopje aan te passen, de uitlooptoets voor de gewenste koffi e (23 of 24) ingedrukt houden. Afwachten tot het kopje met de gewenste hoeveelheid gevuld wordt en dan de toets loslaten. Waarschuwing: de toets (23 of 24) gedu- rende de gehele uitloopprocedure van de koffi e ingedrukt houden. Op deze manier is het apparaat geprogrammeerd om de van u gewenste koffi ehoeveelheid te laten uitlopen.

8 AFGIFTE VAN HET WARME WATER

Opgelet: aan het begin kunnen zich kort warm waterspatten voordoen: gevaar voor verbrandingen. De uitlooppijp voor het warme water kan hoge tem- peraturen bereiken: vermijd deze met de handen aan te raken.

• Controleer dat de groene lampjes voor de warm- tegraad (23 en 24) continu branden vooraleer het warme water te laten uitlopen. Met het apparaat klaar voor de koffi e-afgifte als volgt handelen.

• Plaats een kopje(s) of een reservoir onder de warm waterpijp/stoompijp (fi g.15).

• Open de knop tegen de wijzers van de klok in, zoals in fi g.15 aangeduid.

• Neem de verlangde warm waterhoeveelheid; draai de knop met de wijzers van de klok mee om de uit- loop van het warme water te stoppen. Het apparaat keert terug in de normale werking.NEDERLAND

De stoom kan worden gebruikt om de melk voor de cappuccino te kloppen, maar ook voor het verwarmen van dranken. Gevaar voor verbrandingen! Aan het begin van de distributie kunnen zich kort warm waterspatten voordoen. De distributiepijp kan hoge temperaturen bereiken: een direct contact met de handen vermijden. Met het apparaat klaar voor de koffi e-afgifte, de toets (25) drukken, de led (23) en (24) schakelen zich uit. Het apparaat benodigd een voorverwarmingstijd; de led (25) knippert gedurende deze fase.

• Voor stoomgebruik: wachten tot de groene led voor de warmtegraad (25) continu brandt. Dit duidt het bereiken van de juiste werkingstemperatuur aan.

• De stoompijp (14) boven de lekbak brengen, de knop (16) “warm water/stoom” gedurende enkele ogenblikken openen, zodat het resterende water uit de stoompijp vloeit; na een korte tijd loopt er enkel stoom uit.

• Vul de maatbeker met 1/3 koude melk, die voor de bereiding van de cappuccino gebruikt wordt. Gebruik koude melk en een koud kopje, om een goed resultaat in de voorbereiding van de cappuccino te bekomen.

• Plaats de stoompijp in de te verwarmen melk en open knop (16); laat de maatbeker langzaam van beneden naar boven draaien om de schuimvorming gelijk te maken (fi g.16).

• Sluit knop (16), na de stoom gedurende de gewenste tijd gebruikt te hebben.

• Hetzelfde systeem kan voor de verwarming van andere dranken gebruikt worden.

• Reinig de stoompijp met een vochtige doek na deze bewerking (fi g.17)

9.1 Overgang van stoom naar koffi e

• Voor koffi e afgifte, na de keuze van de stoomfunctie, dient opnieuw toets (25) gedrukt te worden.

• Gedurende de overgang van de stoomdistributie naar de koffi e afgifte, knipperen de led (23), (24) en (25) gelijktijdig en duiden aan dat het apparaat oververhit is en geen koffi e kan distribueren.

• Voor de koffi e afgifte is het noodzakelijk de knop Stoom (16) tot de uitschakeling te draaien, zodat enkel de led voor de warmtegraad (23) en (24) ingeschakeld blijven.

• De reiniging en het onderhoud kunnen enkel bij een afgekoeld en afgekoppeld apparaat uitgevoerd worden.

• Dompel het apparaat niet in water en reinig de onderdelen niet in de afwasmachine.

• Gebruik geen scherpe voorwerpen of bijtende pro- ducten (oplosmiddelen) voor de reiniging.

• Droog het apparaat en/of de componenten ervan nooit in een magnetronoven en/of een traditionele oven.

• Het wordt aanbevolen het waterreservoir dagelijks te reinigen en het water ook dagelijks te verversen.

• Reinig dagelijks de koffi epoederdosering: - Het meegeleverde penseel nemen en de doseerunit reinigen (fi g.18).

• Gebruik een zacht vochtige doek voor de reiniging van het apparaat (fi g.19).

• Reinig de serviceruimte en de uitloopgroep.

• Wij raden aan dagelijks de lekbak (12) en de afvalbak voor de koffi eprut (10) te ledigen en te reinigen: om deze bewerking uit te voeren, moet het voorpaneel (fi g.20) geopend worden en de lekbak (fi g.21) ver- wijderd; vervolgens de lediging en de reiniging van alle onderdelen uitvoeren.

• De koffi e afgifte dient voor de reiniging verwijderd te worden (fi g.24): - Plaats de koffi emondstukken ervan omlaag - Pak het gedeelte vast zoals in fi g.24 getoond wordt en verwijder het uit de zitting. - Reinig alles met warm water.NEDERLAND

De uitloopgroep (17) dient iedere keer ge- reinigd te worden, indien het koffi ereservoir met koffi ebonen gevuld wordt, of in ieder geval één keer per week.

• Het apparaat d.m.v. de schakelaar (7) in positie (O) uitschakelen en de stekker uit het stopcontact halen.

• Open het servicedeurtje (15), vervolgens verwijder de lekbak (12) en tenslotte de afvalbak voor het koffi eprut.

• De uitloopgroep d.m.v. de daarvoor voorziene handvat verwijderen en op de toets “PUSH” drukken (fi g.22).

• De uitloopgroep mag enkel met warm water zonder afwasmiddel gereinigd worden.

• Was het bovenste fi lter (fi g. 23) zorgvuldig en verwij- der alle koffi eresten. Vervolgens alle componenten ervan zorgvuldig afdrogen.

• Zorgvuldig de binnenruimte van het apparaat reini- gen.

• Opnieuw de uitloopgroep in de daarvoor voorziene ruimte d.m.v. het handvat invoegen tot hij volkomen vastgehaakt is.

• Voeg de afvalbak voor de koffi eprut en de rooster in de lekbak en dan in het apparaat.

• Sluit het paneel (15). 11 ONTKALKEN De vorming van kalksteen gebeurt door het gebruik van het apparaat; de ontkalking dient alle 2-3 maanden te worden uitgevoerd, wanneer een vermindering van het watervermogen vastgesteld wordt of wanneer het controlelampje van toets (26) knippert. Indien men het ontkalken zelf wenst uit te voeren, kan een onvergiftig en/of onscha- delijk ontkalkingproduct voor koffi eapparaten uit de handel gebruikt worden. Opgelet! In geen geval azijn als ontkalking- middel gebruiken. Voor het ontkalken van het apparaat als volgt han- delen:

• Het ontkalkingmiddel met water vermengen, zoals aangeduid in de gebruiksaanwijzingen van het ontkalkingmiddel en het waterreservoir vullen.

• Schakel het apparaat d.m.v. de hoofdschakelaar (7) in.

• De toets (26) gedurende tenminste 5 seconden druk- ken om de functie te kiezen; de led blijft branden.

• Plaats de stoompijp (14) in de lekbak.

• Plaats een geschikt reservoir onder de stoompijp en open de knop voor het warme water (16) tegen de wijzers van de klok in. Het apparaat begint een automatische ontkalkingcyclus, onderbroken met pauzen, door de constructeur vooringesteld en automatisch door het apparaat beheerd.

• Op het einde van de cyclus wordt de uitloop van de ontkalkingoplossing gestopt en de 5 toetsen begin- nen gelijktijdig te knipperen.

• De uitloopknop voor het warme water (16) door een draaiing met de wijzers van de klok mee sluiten. In dit geval knippert ook de led (27).

• Het waterreservoir spoelen en met vers drinkbaar water vullen.

• Plaats een geschikt reservoir onder de stoompijp en ledig voor 2/3 van het waterreservoir door de stoomknop (16) tegen de wijzers van de klok in te draaien; draai de knop (16) met de wijzers van de klok mee om de uitloop te stoppen.

• Verwarm het apparaat en ledig de achtergebleven inhoud van het waterreservoir door de stoomknop (16) tegen de wijzers van de klok in te draaien; draai de knop met de wijzers van de klok mee om de uitloop te stoppen. Indien een verschillend product gebruikt wordt steeds de gebruiksaanwijzingen van de constructeur opvolgen die zich bij het ontkal- kingproduct bevinden. Indien de ontkalkingcyclus onderbroken wordt, het apparaat uitschakelen en deze wordt bij de inschakeling terug hersteld.NEDERLAND

• 96 • 12 PROGRAMMERING APPARAAT- FUNCTIES Het toestel staat het programmeren van enkele para- meters toe volgens de vereisten van de gebruiker. Voor het programmeren van de functies dient men als volgt in de programmering te komen:

• Zich ervan verzekeren dat de hoofdschakelaar (7) van het apparaat zich in positie (o) bevindt en de knop voor het warme water (16) gesloten is.

• Druk de toetsen (23) en (25) en schakel tegelijkertijd het apparaat met de hoofdschakelaar (7) in. Op deze manier heeft men toegang tot de program- meringfunctie van het apparaat. Het toestel d.m.v. de algemene schakelaar (7) uit – en terug inschakelen, om de programmering te verlaten en de geprogrammeerde functies te activeren.

12.1 Programmering “waterhardheid”

Stromend water bevat min of meer kalksteen naarge- lang de gebieden. Daarom kan het apparaat volgens de hardheidsgraad van het water afgesteld worden, dat zich ter plaatse bevindt en dit op een schaal van 1 tot 4. Het apparaat is reeds geprogrammeerd op een gemid- delde waarde (hardheid 3). Voordat deze afstelling wordt uitgevoerd, dient de waterhardheid d.m.v. een meege- leverde strook te controleren. De meegeleverde strook kort in het water dompelen (1 seconde) en licht schudden. Na een minuut kunt u de testresul- taten op de strook afl ezen. Om deze functie te programmeren als volgt hande- len:

• Druk toets (22); vervolgens duidt het nummer van de ingeschakelde toetsen de geprogrammeerde waterhardheid aan.

• Indien u de hardheidsgraad van het water wenst te veranderen, druk verschillende keren toets (22) tot de gekozen hardheidsgraad d.m.v. de ingeschakelde toetsen aangeduid wordt. Hardheid 1 = ingeschakelde toetsen (22) en (23) Hardheid 2 = ingeschakelde toetsen (22), (23) en (24) Hardheid 3 = ingeschakelde toetsen (22), (23), (24) en (25) Hardheid 4 = ingeschakelde toetsen (22), (23), (24), (25) en (26) De index voor de hardheid is overeenkomstig volgens de vierkantjes 1-4 op de strook.

12.2 Programmering van de “spoelcyclus”

Direct na het inschakelen, verwijdert het apparaat auto- matisch de waterresten die in de leiding overgebleven zijn, dit om te garanderen dat de koffi e enkel met fris water voorbereid wordt. Om deze functie te programmeren als volgt hande- len:

• Druk toets (23); indien de functie ingeschakeld is, verlicht zich led (27)

12.3 Programmering van de “voorinfusie”

Het proces van de voorinfusie waarmede de koffi e licht bevochtigd wordt voor de werkelijke en echte infusie, laat het volle koffi earoma volledig uitkomen, die een buitengewone smaak verkrijgt. Om deze functie te programmeren als volgt hande- len:

• Druk toets (24); indien de functie ingeschakeld is, verlicht zich led (28) Aanmerking: deze functie werd reeds door de constructeur ingeschakeld.

12.4 Programmering van het “voormalen”

Met het proces van het voormalen maalt het apparaat twee keer: de eerste keer voor het gekozen koffi etype, de tweede keer voor het volgende koffi etype (nog niet gekozen). Deze functie is van toepassing indien men tegelijkertijd verschillende kopjes koffi e voorbereiden moet (vb.: gedurende een bezoek, een feest). Om deze functie te programmeren als volgt hande- len:

• Druk toets (25); indien de functie ingeschakeld is, verlicht zich led (29).NEDERLAND

• 97 • 13 JURIDISCHE INFORMATIES

• Deze gebruiksaanwijzingen bevat de noodzakelijke informatie voor een correcte werking, voor de be- werkingsfuncties en het correct onderhoud van het apparaat.

• Deze kennis en het navolgen van deze aanwijzingen, vertegenwoordigen een gebruik zonder gevaar volgens de veiligheidsvoorschriften gedurende de werking en het onderhoud van het apparaat. Indien u verdere inlichtingen wenst, of indien er bijzondere problemen ontstaan, die niet in deze gebruiksaan- wijzingen voldoende werden verklaard, gelieve zich tot de plaatselijke verkoper te wenden of direct tot de constructeur.

• Verder wensen wij u erop opmerkzaam te maken, dat deze gebruiksaanwijzingen geen deel uitmaken van een vorige of reeds bestaande uitgave, noch van een overeenkomst of een wettelijk contract, waardoor de inhoud zich niet verandert.

• Alle verplichtingen van de constructeur baseren zich op een betreffend verkoopscontract, die ook de complete en exclusieve regeling m.b.t. de garantie- voorwaarden bevatten.

• Door deze verklaringen worden de contractuele ga- rantievoorwaarden noch beperkt noch uitgebreid.

• Deze gebruiksaanwijzingen bevatten informaties die door auteursrechten beveiligd zijn.

• Deze aanwijzingen mogen zonder de schriftelijke verklaring van de constructeur noch gekopieerd noch in een andere taal worden vertaald. 14 VERWERKING Dit product voldoet aan de EU-richtlijn 2002/96/EG. Het symbool op het product of op verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor het milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de ve- rwijdering van huishoudafval of de winkel waar u het product hebt gekocht.NEDERLAND

• 98 • 15 CONTROLELAMPJES BEDIENINGSPANEEL GROEN LICHT (22) - Apparaat distribueert gemalen koffi e. VAST GROEN LICHT (23) GELIJKTIJDIG VAST GROEN LICHT (24) - Toestel met warmtegraad: voor koffi e afgifte voor warm water distributie KNIPPEREND GROEN LICHT (23) GELIJKTIJDIG KNIPPEREND GROEN LICHT (24) - Apparaat in verwarmingsfase voor de uitloop van koffi e en warm water LANGZAAM KNIPPEREND GROEN LICHT (23) - Afgifte van 1 kopje espresso koffi e VLUG KNIPPEREND GROEN LICHT (23) - Afgifte van 2 kopjes espresso koffi e LANGZAAM KNIPPERND GROEN LICHT (24) - Afgifte van 1 kopje Café creme VLUG KNIPPEREND GROEN LICHT (24) - Afgifte van 2 kopjes Café creme VAST GROEN LICHT (25) - Warmtegraad klaar voor de stoomdistributie KNIPPEREND GROEN LICHT (25) - Toestel in verwarmingsfase voor stoomafgifte KNIPPEREND ROOD LICHT (26) - Het apparaat benodigd een ontkalkingcyclus De ontkalking uitvoeren zoals beschreven in hoofdstuk 11. Druk een andere toets bij gesloten kraan, om de voorselectie te annuleren. VAST ROOD LICHT (26) - De ontkalkingfunctie werd geselecteerd. Open de knop voor de warm waterdistributie (16) om de ontkalking uit te voeren, zoals beschreven in hoofdstuk 11.NEDERLAND

• 99 • KNIPPEREND GROEN LICHT (23) KNIPPEREND GROEN LICHT (24) GELIJKTIJDIG KNIPPEREND GROEN LICHT (25) - Apparaat in oververhitting; in deze toestand kan het toestel geen koffi e afgeven. De knop Stoom (16) open draaien tot er heet water uitstroomt. Wanneer de groene lampjes voor de warmtegraad (23) (24) ingeschakeld blijven en het groene licht (25) zich uitschakelt kan de koffi e afgifte weer gestart worden VAST ROOD LICHT (27) - Onvoldoende waterhoeveelheid in het reservoir Het reservoir met fris water vullen, de kringloop laden en opnieuw met de procedure beginnen. KNIPPEREND ROOD LICHT (27) - Waterkringloop niet geladen Laadt de kringloop VAST ROOD LICHT (28) - Gemalen koffi ereservoir leeg Het reservoir met gemalen koffi e vullen en de procedure opnieuw beginnen. KNIPPEREND ROOD LICHT (28) - Afvalbak voor de koffi eprut vol. **Als het knipperende rode lampje niet uitgaat, dient u de koffi ediklade te legen VAST ROOD LICHT (29) - Uitloopgroep, lekbak, voordeurtje niet in correcte positie voor de werking van het apparaat. Als het permanent brandende rode lampje niet uitgaat, dient u te controleren of alle componenten correct geplaatst of dicht zijn. KNIPPEREND ROOD LICHT (29) - Motor van het apparaat geblokkeerd - Motor afgiftegroep geblokkeerd Zich tot de klantenservice wenden. ** Belangrijke aanmerking: de afvalbak voor de koffi eprut mag alleen maar bij ingeschakeld apparaat geledigd worden. De lade dient tenminste gedurende 5 seconden verwijderd te worden. De lediging van de afvalbak met uitgeschakeld apparaat, staat geen koffi e afgifte toe bij het terug inschakelen.NEDERLAND
