MANUALE UTENTE Espresso & Coffee Centre 242154 PRINCESS

• 6 • PRECAUZIONI IMPORTANTI Durante l’utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti. 1 Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell’imballo prima di avviare od utilizzare la macchina espresso. 2 Non toccare superfici calde. 3 Non immergere cavo, spine o il corpo della macchina in acqua o altro liquido per evitare incendi, scosse elettriche o incidenti. 4 Fare particolare attenzione durante l’utilizzo della macchina espresso in presenza di bambini. 5 Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia. 6 Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l’apparecchio presso il centro di assistenza più vicino. 7 L’utilizzo di accessori non consigliati dal produttore possono causare danni a cose e persone. 8 Non utilizzare la macchina espresso all’aperto. 9 Evitare che il cavo penda dal tavolo o che tocchi superfici calde. 10 Tenere la macchina espresso lontano da fonti di calore. 11 Controllare che la macchina espresso sia in posizione “Spento” prima di inserire la spina nella presa. Per spegnerla, posizionarla su “Spento” e rimuovere quindi la spina dalla presa. 12 Utilizzare la macchina unicamente per uso domestico. 13 Fare estrema attenzione durante l’utilizzo del vapore. CONSERVARE QUESTE ISTRUZIONI AVVERTENZA La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intrvento di assistenza, fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua.Qualsiasi riparazione dovrà essere effettuata unicamente dal centro di assistenza autorizzato. 1 Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro. 2 Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell’acqua. Utilizzate unicamente acqua fredda. 3 Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento. 4 Non pulire mai con detersivi corrosivi o utensili che graffiano. è sufficiente un panno morbido inumidito con acqua. 5 Per evitare la formazione di calcare, si può utilizzare acqua minerale naturale.

ELETTRICO A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate. B Si possono utilizzare, con molta attenzione, delle prolunghe. C Qualora venga utilizzata una prolunga, verificare: 1 che il voltaggio riportato sulla prolunga sia perlomeno, uguale al voltaggio elettrico dell’lettrodomestico; 2 che sia munito di una spina a tre pin con messa a terra (qualora il cavo dell’lettrodomestico sia di questo tipo); 3 che il cavo non penda dal tavolo per evitare di inciamparvi.ITALIANO

• 7 • 1 GENERALITÀ La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè in polvere ed è dotata di un dispositivo per l’erogazione del vapore e dell’acqua calda. Il corpo della macchina, dall’elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale. Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi pre- visti;

• riparazioni non eseguite presso i centri d’assi- stenza autorizzati;

• manomissione del cavo di alimentazione;

• manomissione di qualsiasi componente della macchina;

• impiego di pezzi di ricambio ed accessori non originali. In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi! Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina. Le illustrazioni corrispondenti al testo si trovano nel risvolto di copertina. Tenere queste pagine aperte durante la lettura delle istruzioni per l’uso.

1.2 Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insuffi cientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati. 2 DATI TECNICI

• Materiale corpo Termoplastico (ABS)

• Serbatoio acqua Estraibile

• Alimentazione Vedi targhetta posta sull’apparecchio

• Serbatoio acqua (lt.) 1,3

• Capacità contenitore caffè (gr) 230 di caffè in grani

• Dispositivi di sicurezza Valvola di sicurezza pressione caldaia termostato di sicurezza. Con riserva di modifi che di costruzione ed esecu- zione dovute al progresso tecnologico Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all’elimi- nazione dei disturbi radiotelevisivi.ITALIANO

misure in millimetriITALIANO

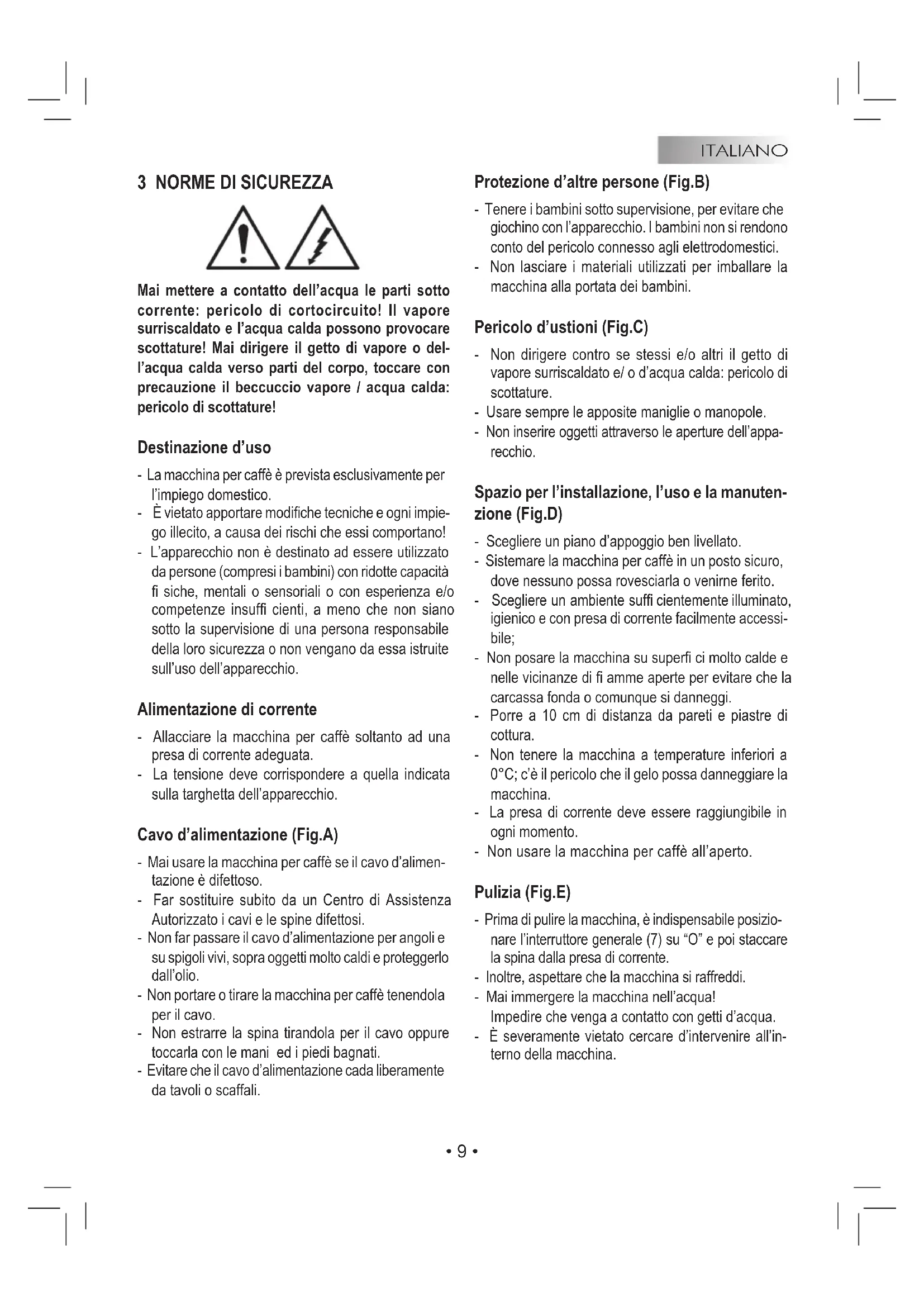

Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o del- l’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature! Destinazione d’uso - La macchina per caffè è prevista esclusivamente per l’impiego domestico. - È vietato apportare modifi che tecniche e ogni impie- go illecito, a causa dei rischi che essi comportano! - L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fi siche, mentali o sensoriali o con esperienza e/o competenze insuffi cienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull’uso dell’apparecchio. Alimentazione di corrente - Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata. - La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio. Cavo d’alimentazione (Fig.A) - Mai usare la macchina per caffè se il cavo d’alimen- tazione è difettoso. - Far sostituire subito da un Centro di Assistenza Autorizzato i cavi e le spine difettosi. - Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. - Non portare o tirare la macchina per caffè tenendola per il cavo. - Non estrarre la spina tirandola per il cavo oppure toccarla con le mani ed i piedi bagnati. - Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali. Protezione d’altre persone (Fig.B) - Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. - Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini. Pericolo d’ustioni (Fig.C) - Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/ o d’acqua calda: pericolo di scottature. - Usare sempre le apposite maniglie o manopole. - Non inserire oggetti attraverso le aperture dell’appa- recchio. Spazio per l’installazione, l’uso e la manuten- zione (Fig.D) - Scegliere un piano d’appoggio ben livellato. - Sistemare la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito. - Scegliere un ambiente suffi cientemente illuminato, igienico e con presa di corrente facilmente accessi- bile; - Non posare la macchina su superfi ci molto calde e nelle vicinanze di fi amme aperte per evitare che la carcassa fonda o comunque si danneggi. - Porre a 10 cm di distanza da pareti e piastre di cottura. - Non tenere la macchina a temperature inferiori a 0°C; c’è il pericolo che il gelo possa danneggiare la macchina. - La presa di corrente deve essere raggiungibile in ogni momento. - Non usare la macchina per caffè all’aperto. Pulizia (Fig.E) - Prima di pulire la macchina, è indispensabile posizio- nare l’interruttore generale (7) su “O” e poi staccare la spina dalla presa di corrente. - Inoltre, aspettare che la macchina si raffreddi. - Mai immergere la macchina nell’acqua! Impedire che venga a contatto con getti d’acqua. - È severamente vietato cercare d’intervenire all’in- terno della macchina.ITALIANO

• 10 • Custodia della macchina - Quando la macchina rimane inutilizzata per un pe- riodo prolungato, spegnere la macchina e staccare la spina dalla presa. - Custodirla in luogo asciutto e non accessibile ai bambini. - Proteggerla dalla polvere e dallo sporco. Riparazioni / Manutenzione - Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa di corrente. Mai mettere in funzione una macchina difettosa. - Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. - Nel caso di interventi e/o riparazioni non eseguiti da centri di assistenza autorizzato, si declina ogni responsabilità per eventuali danni. Antincendio - In caso di incendio utilizzare estintori ad anidride carbonica (CO

). Non utilizzare acqua o estintori a polvere. DESCRIZIONE COMPONENTI: Fig.01 1 Contenitore caffè in grani 2 Coperchio mobile contenitore caffè in grani (salva aroma) 3 Pomello regolazione macinatura 4 Pomello regolazione dose 5 Coperchio dosatore caffè in polvere 6 Piano appoggia-tazze 7 Interruttore generale (ON/OFF) 8 Coperchio serbatoio acqua 9 Serbatoio acqua 10 Cassetto raccogli fondi 11 Cavo alimentazione 12 Vasca raccogli gocce + griglia 13 Erogatore caffè regolabile in altezza 14 Tubo vapore/acqua calda 15 Sportello anteriore 16 Pomello erogazione vapore 17 Gruppo erogatore caffè 18 Pannello comandi 19 Indicatore vaschetta piena 20 Spazzolino per pulizia 21 Misurino caffè in polvere Pannello comandi 22 Pulsante/Led selezione caffè in polvere 23 Pulsante erogazione caffè espresso / Led pronto temperatura 24 Pulsante erogazione caffè lungo / Led pronto temperatura 25 Pulsante/Led selezione funzione vapore 26 Pulsante/Led selezione funzione decalcifi cazione 27 Led allarme acqua 28 Led allarme mancanza caffè in grani o svuotare il cassetto raccogli fondi 29 Led segnalazione malfunzionamentiITALIANO

• 11 • 4 INSTALLAZIONE Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” ripor- tate nel cap. 3.

L’imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Operazioni preliminari

• Prelevare dall’imballo la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza (cap.3).

• Aprire lo sportello della macchina, prelevare la vasca raccogligocce (12) dall’imballo ed inserirvi il cassetto raccoglifondi (10); successivamente inserire la vasca raccogligocce nella macchina (Fig.21).

• Assicurarsi che la vasca raccogligocce con la griglia (Fig.01-pos.12), il cassetto fondi (10) ed il gruppo erogatore caffè (17) siano inseriti correttamente e che lo sportello anteriore (15) sia chiuso.

• Conservare a portata di mano lo spazzolino per la pulizia (20) ed il misurino caffè macinato (21) che vengono forniti in dotazione con la macchina. Se all’accensione della macchina il led rosso (29) rimane acceso, signifi ca che una delle parti sopra descritte non è stata posizionata correttamente. Nota importante: É importante leggere quan- to riportato nel Capitolo 15, ove viene spie- gato in dettaglio il signifi cato di tutte le segnalazioni che la macchina fornisce all’utilizzatore, mediante le luci posizionate sul pannello comandi.

4.3 Prima accensione

• Aprire il coperchio del serbatoio acqua (Fig.02) ed estrarre il serbatoio (Fig.03). Sciacquare e riempire, con acqua fresca potabile (Fig.04), il serbatoio; si consiglia di non superare il riferimento contrassegna- to con la dicitura “MAX”. Reinserire il serbatoio acqua nella sede apposita e riposizionare il coperchio sopra ad esso. Immettere nel serbatoio (9) sempre e soltanto acqua fresca non gassata. Acqua calda nonché altri liquidi possono danneggiare il ser- batoio e/o la macchina. Non mettere in funzione la macchina senz’acqua: accertarsi che ve ne sia a suffi cienza all’interno del serbatoio.

• Sollevare il coperchio (Fig.05) e immettere caffè in grani nel contenitore (Fig.06). Usare sempre e soltanto caffè in grani. Caffè in polvere, liofi lizzato, nonché altri oggetti danneggiano la macchina.

• Riposizionare il coperchio nel contenitore caffè (1).

• Inserire la spina nella presa di corrente sul retro della macchina da caffè (Fig.07), dopo essersi assicurati che l’interruttore generale (7) sia in posizione (O). Inserire la spina dell’altro capo del cavo in una presa a parete di corrente adeguata.

• La macchina si presenta con l’interruttore generale in posizione (O); per accenderla è suffi ciente premere il pulsante (Fig.08); cominciano a lampeggiare i led (23) e (24) del pannello comandi.

• Per caricare il circuito, dirigere il tubo vapore (Fig.01-pos.14) sulla vasca raccogligocce, mettere una tazza o un recipiente adatto sotto il beccuccio del tubo vapore e ruotare il pomello (Fig.09) in senso antiorario ed attendere fi no a quando fuoriesce acqua, in modo regolare, dal tubo vapore; per interrompere l’erogazione di acqua, ruotare il pomello in senso orario. Nota: Prima di procedere alla prima messa in funzione, in caso di prolungata inattività, se il serbatoio acqua è stato vuotato completamente o se il led (27) lampeggia, è obbligatorio caricare il circuito della macchina.

• Dopo l’accensione, durante la fase di riscaldamento della macchina, i led (23) e (24) lampeggiano simul- taneamente. Terminata la fase di riscaldamento i led (23) e (24) sono accesi in modo fi sso.

• Terminate le operazioni di cui sopra, la macchina è predisposta per l’uso.

• Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.ITALIANO

• 12 • 5 MACINACAFFÈ (FIG.10) Attenzione! La manopola di regolazione della macinatura, posta all’interno del contenitore caffè (Fig.10), deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè in pol- vere e/o liofi lizzato nel contenitore caffè in grani. È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene organi in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti. Prima di intervenire, per qualsiasi motivo, all’in- terno del contenitore caffè, disinserire l’interrut- tore generale (7) e staccare la spina dalla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione. La qualità ed il gusto del caffè dipendono, oltre che dalla miscela utilizzata, anche dal grado di macinatura. La macchina è dotata di un pomello (Fig.10) per la regolazione del grado di macinatura. Per variare il grado di macinatura ruotare il pomello graduato quan- do il macinacaffè è in funzione; le cifre riportate sulla manopola indicano il grado di macinatura. Ogni apparecchio è regolato, in fabbrica, su un grado di macinatura medio: se la macinatura risulta essere troppo fi ne è necessario ruotare la manopola verso valori più alti; se la macinatura risulta essere troppo grossa è necessario ruotare la manopola verso valori più bassi. La variazione del grado di macinatura si noterà soltanto dopo l’erogazione di tre/quattro caffè. Usare miscele di caffè in grani per macchine espresso. Evitare di utilizzare gradi di macinatura in posizioni estreme (Es.1 – 16); in questi casi utilizzare miscele di caffè differenti. Conservare il caffè al fresco, in un contenitore chiuso ermeticamente. La macinatura deve essere regolata nel caso in cui il caffè verga erogato in modo non ottimale: Erogazione troppo veloce = macinatura troppo grossa > aumentare il grado di macinatura; Erogazione a gocce e/o assente = macinatura troppo fi ne > diminuire il grado di macinatura. 6 REGOLAZIONE DOSE CAFFÈ (FIG.11) Nella macchina è possibile regolare la quantità di caffè (dose) che si desidera macinare. La dose viene impo- stata, dal costruttore, su un valore medio che soddisfa la maggior parte delle esigenze. Ruotando il pomello (Fig.11), situato all’interno del contenitore caffè, in senso antiorario si aumenta la dose di caffè in polvere; ruotando il pomello in senso orario si diminuisce la dose di caffè in polvere. La regolazione della dose deve essere effettuata prima di premere il pulsante di erogazione caffè. Questo sistema permette di ottenere un’erogazione ottimale con tutti i tipi di caffè presenti in commercio. 7 EROGAZIONE CAFFÉ Nota: Nel caso in cui la macchina non eroghi caffè, verificare che il serbatoio apposito contenga acqua a suffi cienza.

• Prima di erogare caffè verifi care che i led verdi di pronto temperatura (23) e (24) siano accesi in modo fi sso, che il serbatoio acqua ed il serbatoio caffè siano pieni.

• Posizionare 1 o 2 tazze sotto ai beccucci dell’ero- gatore; potete regolare l’altezza dell’erogatore spo- standolo manualmente verso l’alto o verso il basso (Fig.12), in modo che si adatti alle vostre tazzine.

7.1 Erogazione con caffè in grani

• Per erogare il caffè occorre premere il tasto di ero- gazione caffè (23 o 24); il tasto selezionato comincia a lampeggiare (vedi Cap.15), mentre quello non selezionato viene spento. Per erogare 1 caffè, posizionare una sola tazzina sotto ai beccucci di erogazione caffè e premere una sola volta il pulsante (23 o 24); per erogare 2 caffè, posizionare due tazzine sotto ai beccucci di erogazione caffè e premere 2 volte di seguito il pulsante (23 o 24). In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè; la preparazione di due caffè richiedere due cicli di macinatura e due cicli di ero- gazione gestiti automaticamente dalla macchina.

• Successivamente si avvia il ciclo di erogazione.

• Dopo aver compiuto il ciclo di preinfusione, il caffèITALIANO

• 13 • comincerà a fuoriuscire dal beccuccio erogatore (Fig.01-pos.13). L’erogazione del caffè si fermerà automaticamente quando verrà raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l’eroga- zione del caffè premendo il pulsante (Fig.01-pos.23 o 24 ).

7.2 Erogazione con caffè in polvere

Per utilizzare questa funzione è necessa- rio utilizzare il misurino (Fig.01-pos.21) per dosare il caffè in polvere dall’interno della macchina. Inserire nel dosatore (5) solo caffè in polvere per macchine espresso; caffè in grani, liofi - lizzato, ed altri materiali, inseriti in questo dosatore, danneggiano la macchina. È vietato inserire le dita all’interno del do- satore caffè in polvere, vi sono degli organi in movimento. Per prelevare la giusta quantità, di caffè in polvere, da inserire nel dosatore, utilizzare solo il misurino (21) in dotazione alla macchina. Inserire un solo misurino, di caffè in polvere, alla volta; per ottenere due caffè è obbligatorio effettuare due cicli separati in successione l’uno all’altro.

• Premere il pulsante (22) per selezionare la funzione; il led posto nel pulsante si accende.

• Sollevare il coperchio dosatore caffè in polvere (Fig.13).

• Prelevare, con il misurino, una dose di caffè; togliere la quantità eccessiva di caffè in polvere presente nel misurino.

• Vuotare il caffè in polvere all’interno del dosatore (Fig.14).

• Chiudere il coperchio del dosatore caffè in polve- re.

• Per erogare il caffè occorre premere il tasto di erogazione caffè (23 o 24); il tasto selezionato comincia a lampeggiare (vedi Cap.15), mentre quello non selezionato viene spento.

• Si avvia il ciclo di erogazione.

• Dopo aver compiuto il ciclo di preinfusione, il caffè comincerà a fuoriuscire dal beccuccio erogatore (13). L’erogazione del caffè si fermerà automaticamente quando viene raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l’ero- gazione del caffè premendo il pulsante (23 o 24).

• Successivamente la macchina si riporta automati- camente nel modo di funzionamento normale (vedi par. 7.1).

7.3 Regolazione quantità caffè per tazza

La macchina è stata programmata per erogare 2 tipi di caffè: caffè espresso con il pulsante (23) e caffè lungo con il pulsante (24). Per adattare i valori programmati alle dimensioni delle tazze, porre la tazza sotto l’erogatore (13), premere il tasto di erogazione del tipo di caffè desiderato (23 o 24) e mantenerlo premuto. Attendere che la tazza venga riempita con la quantità desiderata ed a quel punto rilasciare il tasto. Avvertenza: mantenere il tasto (23 o 24) premuto durante tutto il processo di ero- gazione del caffè. In questo modo la macchina è programmata per ero- gare la quantità di caffè da voi desiderata.

8 EROGAZIONE ACQUA CALDA

Attenzione: all’inizio possono verificarsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo d’erogazione dell’acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• Prima di erogare acqua calda verifi care che le luci verdi di pronto temperatura (23 e 24) siano accese in modo fi sso. Con la macchina pronta per l’erogazione del caffè, procedere nel seguente modo.

• Mettere una tazza e/o un recipiente sotto al tubo acqua calda/vapore (Fig.15).

• Aprire, in senso antiorario, il pomello come indicato in Fig.15.

• Prelevare la quantità desiderata di acqua calda; per fermare l’erogazione dell’acqua calda ruotare in senso orario il pomello. La macchina si riporta nel funzionamento normale.ITALIANO

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande. Pericolo di scottature! All’inizio dell’erogazione possono verifi carsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. Con la macchina pronta per erogare caffè, premere il pulsante (25), i led (23) e (24) si spengono. La macchi- na necessita di un tempo di preriscaldamento; durante tutta questa fase il led (25) lampeggia.

• Prima di erogare vapore attendere che il led verde di pronto temperatura (25) si sia acceso in modo fi sso, questo segnala il raggiungimento della corretta temperatura di funzionamento.

• Dirigere il tubo vapore (14) sopra la vasca raccogli- gocce, aprire il pomello (16) “Acqua calda/vapore” per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore; in breve tempo comincerà ad uscire solo vapore.

• Chiudere il pomello (16).

• Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino. Per garantire un miglior risultato nella pre- parazione del cappuccino, il latte e la tazza utilizzata devono essere freddi.

• Immergere il tubo vapore nel latte da riscaldare e aprire il pomello (16); far ruotare il recipiente con lenti movimenti dal basso verso l’alto per rendere uniforme la formazione di schiuma (Fig.16).

• Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (16).

• Lo stesso sistema può essere utilizzato per il riscal- damento di altre bevande.

• Pulire, dopo questa operazione il tubo vapore con un panno umido (Fig.17).

9.1 Passaggio da vapore a caffè

• Per poter erogare caffè, dopo aver selezionato la funzione vapore, è necessario premere nuovamente il pulsante (25).

• Nel passaggio da erogazione vapore a erogazione caffè, i led (23), (24) e (25) lampeggiano contem- poraneamente indicando che la macchina è in sovratemperatura e non può erogare caffè.

• Per potere erogare caffè, è necessario scaricare dell’acqua ruotando il pomello Vapore (16) fi no a quando non rimangono accesi, in modo fi sso, solo i led di pronto temperatura (23) e (24).

• La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie.

• Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia.

• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno con- venzionale

• Si consiglia di pulire quotidianamente il serbatoio dell’acqua, provvedendo al ricambio dell’acqua.

• Pulire il dosatore caffè in polvere quotidianamente: - Prendere il pennello in dotazione e pulire il dosatore (Fig.18).

• Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito con acqua (Fig.19).

• Pulire il vano di servizio ed il gruppo erogatore.

• Raccomandiamo di svuotare e pulire ogni giorno la vasca raccogli gocce (12) ed il cassetto raccogli fondi (10); per eseguire questa operazione è necessario aprire lo sportello anteriore (Fig.20) ed estrarre la vasca raccogli gocce (Fig.21); successivamente si può procedere con lo svuotamento ed alla pulizia di tutti i componenti.

• L’erogatore caffè può essere tolto per la pulizia (Fig.24): - Abbassare i beccucci dell’erogatore - Impugnare l’erogatore come indicato in Fig.24 ed estrarlo dalla sua sede. - Lavare il tutto con acqua calda.ITALIANO

10.1 Gruppo erogatore

Il gruppo erogatore (17) deve essere pulito ogni volta che si riempie il contenitore di caffè in grani o, in ogni caso, almeno una volta alla settimana.

• Spegnere la macchina premendo l’interruttore (7) in posizione (O) ed estrarre la spina dalla presa di corrente a parete.

• Aprire lo sportello di servizio (15), successivamente togliere la vasca raccogli gocce (12) e di conseguen- za il cassetto raccogli fondi.

• Estrarre il gruppo erogatore tenendolo per l’apposita maniglia e premendo sul tasto indicato dalla scritta “PUSH” (Fig.22).

• Il gruppo erogatore può essere lavato solo con acqua calda senza detergente.

• Lavare accuratamente il fi ltro superiore (Fig.23); Quindi lavare da tutti i residui di caffè. Quando terminato, asciugare accuratamente tutti i suoi componenti.

• Pulire accuratamente il vano interno della macchi- na.

• Tenendolo per l’apposita maniglia, introdurre di nuovo il gruppo erogatore nell’apposito vano fi no ad ottenerne l’aggancio.

• Inserire il cassetto raccogli fondi e la griglia nella la vasca raccogli gocce ed inserire quest’ultima nella macchina.

• Chiudere lo sportello (15). 11 DECALCIFICAZIONE La formazione del calcare avviene con l’uso dell’appa- recchio; la decalcifi cazione è necessaria ogni 3-4 mesi, quando si osserva una riduzione della portata dell’ac- qua o quando lampeggia la Spia del pulsante (26). Qualora si voglia eseguirla personalmente, si può utilizzare un prodotto decalcifi cante per macchine da caffè di tipo non tossico e/o noci- vo, comunemente reperibile in commercio. Attenzione! Non utilizzare in nessun caso l’aceto come decalcifi cante. Per procedere alla decalcifi cazione della macchina seguire le istruzioni riportate.

• Miscelare il decalcifi cante con acqua come specifi - cato sulla confezione del prodotto decalcifi cante e riempire il serbatoio dell’acqua.

• Accendere la macchina con l’interruttore generale (7).

• Premere il pulsante (26), per almeno 5 secondi, per selezionare la funzione; il led rimane acceso in modo fi sso.

• Dirigere il tubo vapore (14) sulla vasca raccogli gocce.

• Posizionare un contenitore di adeguate capacità sotto al tubo vapore ed aprire in senso antiorario il pomello acqua calda (16). La macchina inizia un ciclo automatico di decalcifi cazione intervallato con pause prestabilite dal costruttore e gestite automaticamente dalla macchina.

• Alla fi ne del ciclo viene fermata l’erogazione della soluzione decalcifi cante ed i 5 tasti iniziano a lam- peggiare simultaneamente.

• Chiudere il pomello erogazione acqua calda (16) ruotandolo in senso orario. In questo caso lampeggia anche il led (27).

• Sciacquare il serbatoio dell’acqua e riempirlo con acqua fresca potabile.

• Posizionare un contenitore di adeguate capacità sotto al tubo vapore e vuotare 2/3 del contento del serbatoio dell’acqua ruotando il pomello vapore (16) in senso antiorario; per fermare l’erogazione ruotare il pomello (16) in senso orario.

• Lasciare riscaldare la macchina e vuotare il rima- nente contenuto del serbatoio dell’acqua ruotando il pomello vapore (16) in senso antiorario; per fermare l’erogazione ruotarlo in senso orario. Qualora si utilizzi un prodotto diverso da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa pro- duttrice riportate sulla confezione del prodotto decalcifi cante. Se il ciclo di decalcifi cazione viene interrotto spegnendo la macchina, questo viene ripri- stinato alla riaccensione della stessa.ITALIANO

12 PROGRAMMAZIONE FUNZIONI MAC-

CHINA La macchina permette di programmare alcuni parametri in funzione delle esigenze dell’utilizzatore. Per programmare le funzioni è obbligatorio entrare nella modalità di programmazione agendo come segue:

• Assicurarsi che l’interruttore generale (7) della macchina sia in posizione (O) e che il pomello acqua calda (16) sia chiuso.

• Premere i tasti (23) e (25) e contemporaneamente ed accendere la macchina con l’interruttore generale (7). In questo modo si è nella modalità di programmazione della macchina. Per uscire dalla programmazione e attivare le funzioni programmate spegnere e riaccendere la macchina con l’interruttore generale (7).

12.1 Programmazione “durezza acqua”

L’acqua corrente è più o meno calcarea a seconda delle regioni. Per questo motivo l’apparecchio può essere regolato secondo il grado di durezza dell’acqua della località a cui è destinato, espresso in scala da 1 a 4. L’apparecchio è già programmato su un valore medio (durezza 3). Prima di effettuare questa regolazione è necessario verifi care la durezza dell’acqua mediante la striscia in dotazione nella macchina. Immergere brevemente (1 secondo) la striscia in dotazione nell’acqua e scuoterla leggermente. Dopo un minuto i risultati del test sono visibile sulla striscia. Per programmare questa funzione agire come se- gue:

• Premere il tasto (22); successivamente il numero dei tasti accesi indica la durezza dell’acqua programma- ta;

• Se si desidera modifi care il grado di durezza dell’ac- qua premere ripetutamente il tasto (22) fi no a quanto viene indicato, dall’accensione dei tasti, il grado di durezza selezionato. Durezza 1 = accesi i tasti (22) e (23) Durezza 2 = accesi i tasti (22), (23) e (24) Durezza 3 = accesi i tasti (22), (23), (24) e (25) Durezza 4 = accesi i tasti (22), (23), (24), (25) e (26) L’indice di durezza corrisponde ai quadrati 1-4 sulla striscia.

12.2 Programmazione del “ciclo di risciac-

quo” Subito dopo l’accensione, l’apparecchio elimina automaticamente i resti d’acqua rimasti nelle tubature per garantire che i caffè vengano pre- parati solo con acqua fresca. Per programmare questa funzione agire come se- gue:

• Premere il tasto (23); quando la funzione è attivata si accende il led (27).

12.3 Programmazione della “preinfusione”

Il processo di preinfusione, con il quale il caffè viene leggermente inumidito prima dell’infusione vera e pro- pria, fa risaltare l’aroma pieno del caffè, che acquista un gusto eccellente. Per programmare questa funzione agire come se- gue:

• Premere il tasto (24); quando la funzione è attivata si accende il led (28). Nota: questa funzione è già attivata dal costrut- tore.

12.4 Programmazione della “premacinatu-

ra” Con il processo di premacinatura l’apparecchio macina due volte: la prima per il tipo di caffè selezionato, la se- conda per il caffè successivo (non ancora selezionato). Questa funzione conviene solo se si devono preparare contemporaneamente diversi caffè (p. es. durante una visita, una festa). Per programmare questa funzione agire come se- gue:

• Premere il tasto (25); quando la funzione è attivata si accende il led (29).ITALIANO

13 INFORMAZIONI DI CARATTERE GIU-

• Le presenti istruzioni per l’uso contengono le informazioni necessarie per l’impiego corretto, per le funzioni operative e la manutenzione accurata dell’apparecchio.

• Queste conoscenze e l’osservanza delle presenti istruzioni, rappresentano la premessa per un uso senza pericolo nel pieno rispetto della sicurezza in caso di funzionamento e manutenzione dell’appa- recchio. Se si desiderano ulteriori informazioni, o se dovessero subentrare particolari problemi che si ritiene nelle presenti istruzioni d’uso non siano stati spiegati con suffi ciente chiarezza, preghiamo di rivolgersi al rivenditore locale o direttamente alla ditta costruttrice.

• Inoltre facciamo notare che il contenuto di queste istruzioni d’uso non è parte di una convenzione precedente o già esistente, di un accordo o di un contratto legale e che non ne cambiano la sostan- za.

• Tutti gli obblighi del costruttore si basano sul relativo contratto di compravendita che contiene anche il regolamento completo ed esclusivo riguardo alle prestazioni di garanzia.

• Le norme di garanzia contrattuali non vengono né li- mitate né estese in base alle presenti spiegazioni.

• Le istruzioni per l’uso contengono informazioni protette dal diritto d’autore.

• Non è permesso fotocopiarle o tradurle in un’altra lingua senza previo accordo scritto da parte del Costruttore. 14 SMALTIMENTO Questo prodotto è conforme alla Direttiva EU 2002/96/ EC. Il simbolo apposto sull’ apparecchiatura indica che l’ apparecchiatura, alla fi ne della propria vita utile, deve essere raccolta separatamente dagli altri rifi uti. L’utente deve pertanto conferire l’apparecchiatura giun- ta a fi ne vita, agli idonei centri di raccolta differenziata dei rifi uti elettrici ed elettronici, ovvero riconsegnarla al rivenditore al momento dell’ acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L’adeguata raccolta differenziata e l’invio successivo dell’ apparecchiatura dismessa al riciclaggio, al tratta- mento e allo smaltimento ambientalmente compatibile contribuiscono ad evitare possibili effetti negativi sul- l’ambiente e sulla salute umana e favoriscono il riciclo dei materiali di cui è composta l’ apparecchiatura. Lo smaltimento abusivo dell’apparecchiatura da parte dell’utente, comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs. n. 22/1997 (articolo 50 e seguenti del D.Lgs. n. 22/1997).ITALIANO

• 18 • LUCE VERDE (22) - Macchina in erogazione con caffè macinato

- Macchina in fase di riscaldamento per l’erogazione caffè ed acqua calda

LUCE VERDE (23) LAMPEGGIANTE IN MODO LENTO

- Macchina in erogazione di 1 caffè espresso

LUCE VERDE (23) LAMPEGGIANTE IN MODO VELOCE

- Macchina in erogazione di 2 caffè espressi

LUCE VERDE (24) LAMPEGGIANTE IN MODO LENTO

- Macchina in erogazione di 1 caffè lungo

LUCE VERDE (24) LAMPEGGIANTE IN MODO VELOCE

- Macchina in erogazione di 2 caffè lunghi

LUCE VERDE (25) FISSA

- Macchina in temperatura pronta per l’erogazione del vapore

LUCE VERDE (25) LAMPEGGIANTE

- Macchina in fase di riscaldamento per l’erogazione vapore.

LUCE ROSSA (26) LAMPEGGIANTE

- La macchina necessita di un ciclo di decalcifi cazione Eseguire la decalcifi cazione come descritto nel Par.11. Per cancellare la preselezione premere un altro tasto mantenendo il rubinetto chiuso.

LUCE ROSSA (26) FISSA

- È stata selezionata la funzione di decalcifi cazione. Per eseguire la decalcifi cazione come descritto nel Par.11. aprire il pomello erogazione acqua calda (16).

LUCE VERDE (25) LAMPEGGIANTE CONTEMPORANEAMENTE

- Macchina in sovratemperatura; in questa modalità la macchina non può erogare caffè. È necessario scaricare dell’acqua nella vasca raccogligocce ruotando il pomello Vapore (16) fi no a quando le luci verdi di pronto temperatura (23) (24) non rimangono accese in modo fi sso e si spegne la luce verde (25).

LED ROSSO (27) FISSO

- Quantità d’acqua insuffi ciente nel serbatoio. Riempire il serbatoio con acqua fresca potabile, caricare il circuito ed iniziare nuova- mente la procedura.

LED ROSSO (27) LAMPEGGIANTE

- Circuito acqua non carico. Caricare il circuito

LED ROSSO (28) FISSO

- Serbatoio caffè in grani vuoto. Riempire il serbatoio con caffè in grani ed iniziare nuovamente la procedura.

LED ROSSO (28) LAMPEGGIANTE

- Cassetto fondi pieno **Per spegnere la luce rossa lampeggiante, vuotare il cassetto dai fondi di caffè

LED ROSSO (29) FISSO

- Gruppo erogatore, vasca raccogli gocce, sportello anteriore non in posizione corretta per il funzionamento della macchina. Per spegnere la luce rossa fi ssa, verifi care che tutti i componenti siano inseriti o chiusi in modo corretto.

LUCE ROSSA (29) LAMPEGGIANTE

- Motore macina Bloccato - Motore gruppo erogatore bloccato Rivolgersi al centro assistenza ** Nota importante: il cassetto raccogli fondi deve essere vuotato solo quando la macchina è accesa. Il cassetto deve essere estratto per almeno 5 secondi. Lo svuotamento del cassetto a macchina spenta non permette l’erogazione del caffè alla riaccensione della stessa.ITALIANO

Baronielaan 1 4818 PA Breda Netherlands dichiariamo sotto la nostra responsabilità che il prodotto:

MACCHINA PER CAFFE’ AUTOMATICA

Type SUP 025PY - Mod. 242154 al quale si riferisce questa dichiarazione è conforme alle seguenti norme:

• Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2-15 Requisiti specifi ci per apparecchi per riscaldare liquidi EN 60 335-2-15 (2002) + A1(2005)

• Sicurezza apparecchi per uso domestico e similare. Campi elettromagnetici Metodi per la valutazione e le misure EN 50366 (2003) + A1 (2006).

• Sicurezza di elettrodomestici e apparecchi eletricci - Parte 2-14 Requisiti specifi ci per polverizzatori e macinacaffè EN 60335-2-14 (2006).

• Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 2 : Limiti per le emissioni di corrente armonica (corrente in ingresso dell’apparecchiatura ≤ 16A per fase) - EN 61000-3-2 (2000)

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 3 : Limitazione delle fl uttuazioni e dei picchi di tensione nei sistemi di alimentazione a bassa tensione per apparecchiature con corrente nominale ≤ 16A. EN 61000-3-3 (1995) + A1(2001)

• Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari. Norma per famiglia di prodotti EN 55014-2 (1997) + A1 (2001) secondo le disposizioni delle direttive CE 73/23, CE 89/336, CE 92/31, CE 93/68. R & D Mr. G. van Loon Breda - li, 30/08/2007ENGLISH
