Producttype	Accumulatieboiler voor sanitair warm water
Merk	A.O. Smith
Model	IT 2500
Capaciteit	2550 liter
Leeggewicht	576 kg
Maximale vloerbelasting	3126 kg
Totale hoogte	1989 mm
Diameter	1500 mm
Maximale werkdruk van het vat	800 kPa (8 bar)
Maximale werkdruk van de warmtewisselaar	600 kPa (6 bar)
Maximale temperatuur van het vat	85 °C
Maximale temperatuur van de warmtewisselaar	90 °C
Aantal anodes	3
Capaciteit van de spiraal	156 kW
Primair debiet (80/60 °C)	6871 l/u
Drukverlies	695 mbar
Oppervlakte van de spiraal	6,0 m²
Koudewateraansluiting	R 2
Warmwateruitlaataansluiting	R 2
Inlaat warmtewisselaar	Rp 1 1/4
Uitlaat warmtewisselaar	Rp 1 1/4
Recirculatieaansluiting	Rp 1 1/4
T&P klepaansluiting	Rp 1
Aansluiting anode	Rp 3/4
Voeding	Drinkwater, hydraulische aansluiting en warmtewisselaar
Onderhoud en reiniging	Periodiek ontkalken, controle van anodes, vervangen van afdichtingen na opening
Veiligheid	Verplichte veiligheidsgroep, aanbevolen thermische klep, kathodische bescherming door anodes
Onderdelen en repareerbaarheid	Reserveonderdelen beschikbaar bij de fabrikant, vermelding van type en serienummer vereist
Algemene informatie	Installatie door erkende installateur, onderhoud door professional, 3 jaar garantie op het vat onder voorwaarden

Veelgestelde vragen - IT 2500 A.O. Smith

Wat is de capaciteit van de A.O. Smith IT 2500?

De capaciteit is 2550 liter. Dit komt overeen met een grote boiler geschikt voor grote warmwaterbehoeften.

Welke aansluitingen zijn nodig voor de installatie?

De belangrijkste aansluitingen zijn: koudwatertoevoer (R 2), warmwateruitlaat (R 2), in- en uitlaat van de warmtewisselaar (Rp 1 1/4), recirculatie (Rp 1 1/4), T&P-klep (Rp 1) en anodes (Rp 3/4). Een veiligheidsgroep is verplicht aan de koudwaterzijde.

Wat is de maximale werkdruk van het vat en de warmtewisselaar?

De maximale druk van het vat is 800 kPa (8 bar) en die van de warmtewisselaar is 600 kPa (6 bar). Deze waarden mogen niet worden overschreden.

Hoe onderhoud ik de A.O. Smith IT 2500?

Het onderhoud moet worden uitgevoerd door een erkende professional. Het omvat periodiek ontkalken van het vat, controle en vervanging van anodes als hun diameter kleiner is dan 60% van de originele, en controle van afdichtingen. De ingestelde temperatuur mag niet hoger zijn dan 60°C om kalkvorming te beperken.

Wat is de garantie op deze boiler?

De algemene garantie is één jaar op onderdelen, en de garantie op het geëmailleerde stalen vat is drie jaar vanaf de installatiedatum, onder voorbehoud van installatie- en gebruiksvoorwaarden. Bij onthard water wordt de vatgarantie verminderd tot één jaar.

Hoe ontkalk ik het vat?

Het ontkalken gebeurt via de reinigingsopening. Nadat de bouten, deksel en pakking zijn verwijderd, wordt de kalk handmatig verwijderd. Gebruik indien nodig een geschikt ontkalkingsmiddel. Sluit met een maximaal aanhaalmoment van 50 Nm en vervang de pakkingen en bouten.

Waar dienen de anodes voor en wanneer moeten ze worden vervangen?

De anodes zorgen voor kathodische bescherming van het vat door zelf op te offeren. Ze moeten regelmatig worden gecontroleerd en vervangen zodra hun diameter kleiner is dan 60% van de oorspronkelijke diameter. Een versleten anode kan corrosie van het vat veroorzaken.

Wat zijn de vereiste watercondities voor een goede werking?

Het water moet drinkbaar zijn, met een hardheid hoger dan 1,00 mmol/l (10 °fH), een geleidbaarheid hoger dan 125 μS/cm en een pH tussen 7,0 en 9,5. Te zacht of te zuur water kan de vatgarantie ongeldig maken.

Kan ik een afsluitkraan installeren tussen de veiligheidsgroep en het apparaat?

Nee, het is ten strengste verboden om een afsluitkraan of terugslagklep te monteren tussen de inlaatcombinatie (veiligheidsgroep) en het apparaat. Dit zou de veiligheid in gevaar brengen.

Hoe optimaliseer ik het energieverbruik met dit model?

Stel de watertemperatuur in op maximaal 60°C om kalkvorming en warmteverlies te beperken. Isoleer lange warmwaterleidingen. Gebruik een circulatiepomp voor direct comfort zonder waterverspilling.

GEBRUIKSAANWIJZING IT 2500 A.O. Smith

Installatie-, Gebruikers- en

Servicehandleiding

Deze handleiding bestaat uit 3 talen.

1 - NL Handleiding IT 1500 t/m 3000 5
2 - UK Manual IT 1500 trough 3000 19
3 - FR Notice IT 1500 à 3000 35

UK

Lees deze handleiding zorgvuldig

Waarschuwing

Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel.

Alle rechten voorbehouden.

Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company.

A.O. Smith Water Products Company behoudt zich het recht voor de specificaties zoals vermeld in deze handleiding te wijzigen.

Handelsmerken

Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken van de desbetreffende leveranciers.

Aansprakelijkheid

A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel.

Zie verder de Algemene Voorwaarden. Deze kunt u kostenlos bij ons opvragen.

Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat.

Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.

Meer informatie

Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met:

Algemeen: [phone]

Fax: [phone]

E-mail: [e-mail]

Website: www.aosmith.nl

Voor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installatie.

Inhoudsopgave

1 Technische specificaties 9

1.1 Vloerbelasting 9
1.2 Watersamenstelling 9
1.3 Werkruimte 9
1.4 Algemene gegevens 9
1.5 Afmetingen 10

2 Installatie 11

2.1 Aansluitschema 11
2.2 Wateraansluitingen 12

3 Onderhoud 13

3.1 Onderhoud voorbereiden 13
3.2 Waterzijdig onderhoud 13

4 Garantie 15

4.1 Garantie algemeen 15
4.2 Garantie tank 15
4.3 Voorwaarden installatie en gebruik 15
4.4 Uitsluitingen 16
4.5 Omvang garantie 16
4.6 Claims 16
4.7 Verplichtingen voor A.O. Smith 16

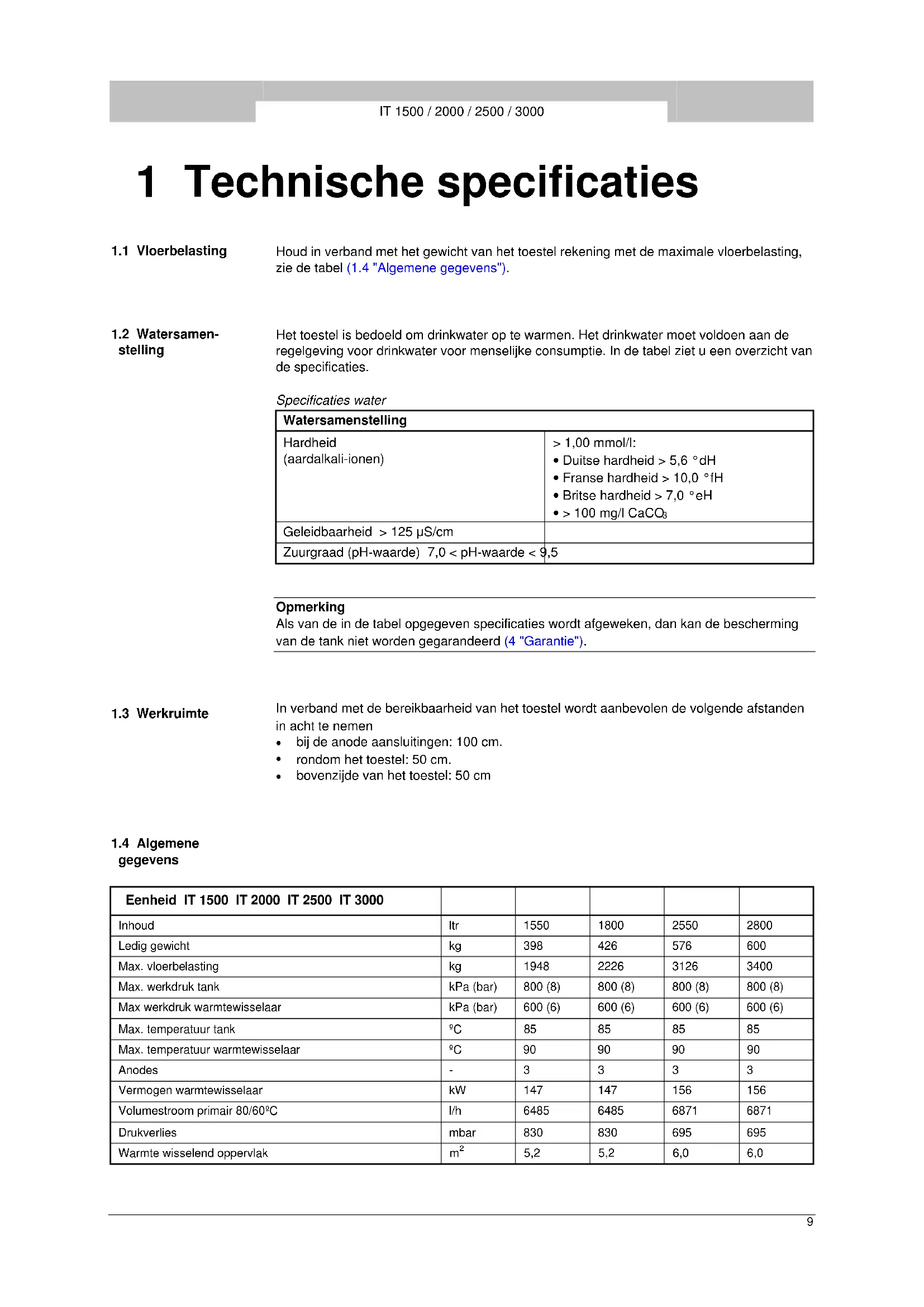

1 Technische specificaties

1.1 Vloerbelasting

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, zie de tabel (1.4 "Algemene gegevens").

1.2 Watersamen-stelling

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een overzicht van de specificaties.

Watersamenstelling
Hardheid(aardalkali-ionen)	>1,00 mmol/l:Duitse hardheid >5,6 °dHFranse hardheid >10,0 °fHBritse hardheid >7,0 °eH>100 mg/l CaCO_3
Geleidbaarheid >125 μS/cm
Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking

Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de bescherming van de tank niet worden gegarandeerd (4 "Garantie").

1.3 Werkruimte

In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende afstanden in acht te nemen

• bij de anode aansluitingen: 100 cm.
• rondom het toestel: 50 cm.
• bovenzijde van het toestel: 50 cm

1.4 Algemene gegevens

Eenheid IT 1500 IT 2000 IT 2500 IT 3000
Inhoud	ltr	1550	1800	2550	2800
Ledig gewicht	kg	398	426	576	600
Max. vloerbelasting	kg	1948	2226	3126	3400
Max. werkdruk tank	kPa (bar)	800 (8)	800 (8)	800 (8)	800 (8)
Max werkdruk warmtewisselaar	kPa (bar)	600 (6)	600 (6)	600 (6)	600 (6)
Max. temperatuur tank	°C	85	85	85	85
Max. temperatuur warmtewisselaar	°C	90	90	90	90
Anodes	-	3	3	3	3
Vermogen warmtewisselaar	kW	147	147	156	156
Volumestroom primair 80/60°C	l/h	6485	6485	6871	6871
Drukverlies	mbar	830	830	695	695
Warmte wisselend oppervlak	m^2	5,2	5,2	6,0	6,0

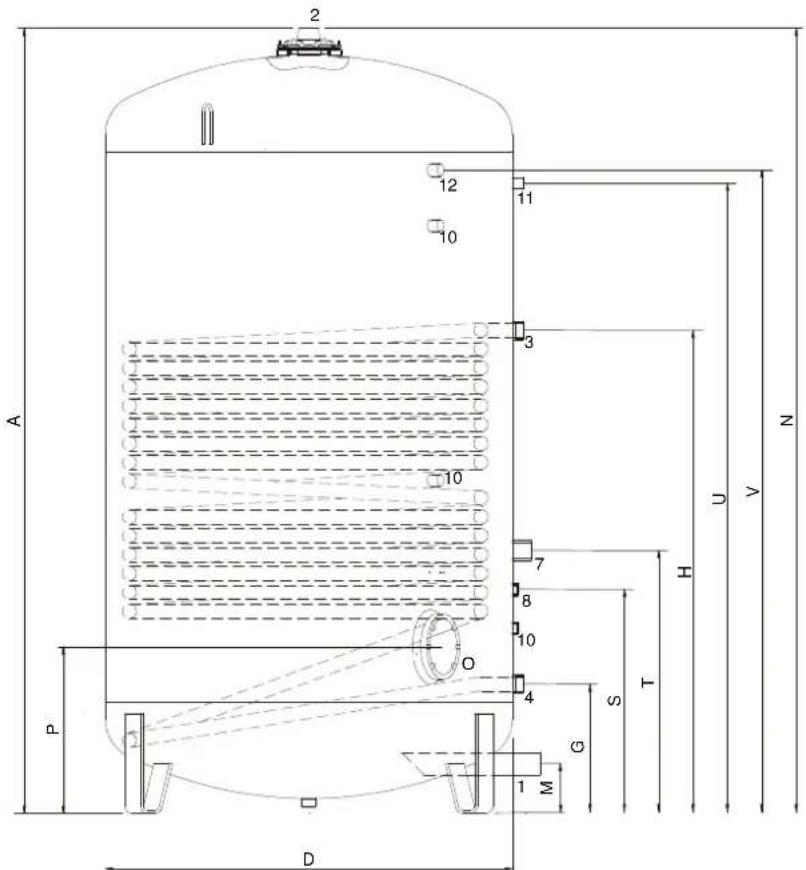

1.5 Afmetingen

Eenheid IT 1500 IT 2000 IT 2500 IT 3000
A Totale hoogte (incl. isolatie) mm 1930 2118 1989 2118
D D ameter toestel (incl. isolatie) mm 1200 1200 1500 1500
G Hoogte collector afvoer mm 350 350 430 430
H Hoogte collector toevoer mm 1305 1305 1283 1283
M Hoogte koudwatertoevoer mm 135 135 183 183
N Hoogte warmwateruitlaat mm 1930 2118 1989 2118
O Diameter inspectie opening mm 110 110 110 110
P Hoogte reinigingsopening mm 425 425 510 510
S Hoogte aansluiting bottom temp sensor mm 605 605 685 685
T Hoogte aansluiting circulatie mm 710 710 790 790
U Hoogte aansluiting T&P mm 1515 1703 1530 1624
V Hoogte aansluiting top temp. sensor mm 1550 1738 1530 1659
1	Aansluiting koudwatertoevoer - R 2 R 2 R 2 R 2
2	Aansluiting warmwateruitlaat - R 2 R 2 R 2
3	Aansluiting aanvoer warmtewisselaar - Rp 114 Rp 114 Rp 114 Rp 114
4	Aansluiting afvoer warmtewisselaar - Rp 114 Rp 114 Rp 114
7	Aansluiting circulatie - Rp 114 Rp 114 Rp 114
8	Aansluiting bottom temp. sensor - Rp 34 Rp 34 Rp 34 Rp 34
10	Aansluitingen anode - Rp 34 Rp 34 Rp 34
11	Aansluiting T&P - Rp 1 Rp 1 Rp 1
12	Aansluiting top temp. sensor - Rp 34 Rp 34 Rp 34

Bij deze toestellen worden de 3 anodes los meegeleverd. Monteer de anodes, met een vloeibaar afdichtingmiddel, in de juiste aansluitingen (10). Wanneer de anodes, tijdens in bedrijfsname, niet gemonteerd zijn vervallen alle garantievoorwaarden.

2.1 Aansluitschema

De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen waarin wordt beschreven.

Legenda

1. inlaatcombinatie (verplicht)
2. T&P-ventiel (aanbevolen)
3. afsluiter (aanbevolen)
4. terugslagklep (verplicht)
5. circulatiepomp (optioneel)

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
F. ingang warmtewisselaar
G. uitgang warmtewisselaar

B 3 F 4 5 6 4 C G 2 A

IMD-0639

2.2 Wateraansluitingen

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften

2.2.1

Koudwaterzijdig

Zie (A) in het aansluitschema (2.1 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreven (1.4 "Algemene gegevens") druk is, plaats dan een goedgekeurd reduceerventiel (1).
2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de geldende voorschriften.
3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.

Let op

Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel.

Waarschuwing

Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep geplaatst worden.

2.2.2

Warmwaterzijdig

Zie (B) in het aansluitschema (2.1 "Aansluitschema").

Opmerking

Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van het tapwater.
2. Aanbevolen: monteer het T&P-ventiel (3).
3. Monteer een afsluiter (11) in de warmwaterleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding (2.2.3 "Circulatieleiding"). Zo niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

2.2.3

Circulatieleiding

Zie (C) in het aansluitschema (2.1 "Aansluitschema").

Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de grootte en weerstand van het circulatiesysteem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te garanderen.
3. Monteer voor servicedoeleinden twee afsluiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").

3 Onderhoud

Let op

Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd.

Bij elke onderhoudsbeurt dient het de boiler waterzijdig onderhouden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Onderhoud afronden

Opmerking

Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serienummer van de boiler te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen gegevens van reserveonderdelen vastgesteld worden.

3.1 Onderhoud voor- bereiden

De voorbereiding van het onderhoud bestaat uit het testen en controleren van enkele componenten en deze bestaat uit de volgende stappen:

1. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient met een volle straal uit te stromen.
2. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige kalkresten.
3. Tap het toestel af.

3.2 Waterzijdig onderhoud

Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het controleren van de anodes.

3.2.1 Ontkalken en reinigen tank

Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces bevorderd.

Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal 60°C aanbevolen.

Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen moeten de pakking, sluitringen, bouten en eventueel de deksel na opening vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor te verkrijgen.

Voor het eenvoudig ontkalken en reinigen van de tank is de boiler uitgerust met een reinigingsopening.

Werkvolgorde:

1. Draai de bouten van de reiningsopening los.
2. Verwijder de deksel en de pakking.
3. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.
4. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te worden met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingmiddel.
5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen de bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

3.2.2 Controle anodes

Anodes zorgen voor de bescherming van de tank door zich zelf op te offeren. Wanneer er onvoldoende anode materiaal over is kan dit leiden tot een slechte bescherming van de tank en dat kan weer leiden tot lekkage van de tank.

1. Draai de anodes los.
2. Controleer de diameter van de anode op verschillende plekken op de anode. Deze mag minimaal 60% van de originele diameter bedragen.
3. Indien de diameter van de anodes niet voldoet aan deze criteria dienen deze vervangen te worden. Neem contact op met de leverancier/fabrikant voor het bestellen van nieuwe anodes.
4. Monteer de (nieuwe) anodes.

4 Garantie

4.1 Garantie algemeen

Indien binnen één jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel vervangen of repareren.

4.2 Garantie tank

Indien binnen drie jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuwe boiler van gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op het ter vervanging beschikbaar gestelde boiler zal een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde boiler. In afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door de boiler stroomt of daarin achterblijft.

4.3 Voorwaarden installatie en gebruik

De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:

a. De boiler is geïnstalleerd met inachtneming van zowel de installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de plaatselijk geldende installatie- en bouwverordeningen, voorschriften en regelingen van overheidswege.

b. De boiler blijft geïnstalleerd op de oorspronkelijke installatieplaats.

c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde warmtewisselaar verplicht).

d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke ketelsteen- en kalkaanslag.

e. De boilerwatertemperaturen zijn niet hoger dan de maximale voorgeschreven temperatuur.

f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op de typeplaat van de boiler.

g. De boiler is geplaatst in een niet-corrosieve atmosfeer of omgeving.

h. De boiler is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de werkdruk als aangegeven op de boiler en eventueel ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van toepassing zijn op het specifieke model boiler en voorts met inachtneming van de plaatselijke voorschriften, verordeningen en regelingen van overheidswege.

i. De boiler moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoor opofferingsanodes zijn toegepast moeten deze worden vervangen en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.

4.4 Uitsluitingen

De in artikel 1 en 2 bedoelde garantie geldt niet:

a. indien de boiler door een van buiten komende oorzaak is beschadigd;
b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van de boiler en wanneer gepoogd is lekken te repareren;
c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen;
d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/lt;
e. indien ongefilterd, gerecirculeerd water door de boiler stroomt of in de boiler opgeslagen wordt;
f. indien gepoogd is zelf een defecte boiler te repareren.

4.5 Omvang garantie

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder dan kosteloze levering af magazijn van de te vervangen delen of onderdelen respectievelijk boiler. vervoers-, arbeids-, installatie- en andere met de vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.

4.6 Claims

Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie de boiler is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van de boiler bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium van A.O. Smith.

4.7 Verplichtingen voor A.O. Smith

Met betrekking tot haar boilers respectievelijk de ter vervanging geleverde (delen of onderdelen van de) boilers, wordt door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoord.

A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor schade aan personen of zaken, veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een door haar (ter vervanging) geleverde boiler.

IT 1500 / 2000 / 2500 / 3000
