IT 2500 - Chaudière A.O. Smith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à accumulation pour eau chaude sanitaire
Marque	A.O. Smith
Modèle	IT 2500
Capacité	2550 litres
Poids à vide	576 kg
Charge maximale au sol	3126 kg
Hauteur totale	1989 mm
Diamètre	1500 mm
Pression de fonctionnement maximale de la cuve	800 kPa (8 bar)
Pression de fonctionnement maximale de l'échangeur	600 kPa (6 bar)
Température maximale de la cuve	85 °C
Température maximale de l'échangeur	90 °C
Nombre d'anodes	3
Capacité du serpentin	156 kW
Débit primaire (80/60 °C)	6871 l/h
Perte de pression	695 mbar
Surface du serpentin	6,0 m²
Raccord d'alimentation en eau froide	R 2
Raccord de sortie d'eau chaude	R 2
Raccord entrée échangeur	Rp 1 1/4
Raccord sortie échangeur	Rp 1 1/4
Raccord recirculation	Rp 1 1/4
Raccord soupape T&P	Rp 1
Raccord anode	Rp 3/4
Alimentation	Eau potable, raccordement hydraulique et échangeur thermique
Entretien et nettoyage	Détartrage périodique, contrôle des anodes, remplacement des joints d'étanchéité après ouverture
Sécurité	Groupe de sécurité obligatoire, soupape thermique recommandée, protection cathodique par anodes
Pièces détachées et réparabilité	Pièces de rechange disponibles auprès du fabricant, nécessité de préciser le type et numéro de série
Informations générales	Installation par installateur agréé, entretien par professionnel, garantie de 3 ans sur la cuve sous conditions

FOIRE AUX QUESTIONS - IT 2500 A.O. Smith

Quelle est la capacité de l'A.O. Smith IT 2500 ?

La capacité est de 2550 litres. Cela correspond à un ballon de grande taille adapté aux besoins importants en eau chaude.

Quels sont les raccordements nécessaires pour l'installation ?

Les raccordements principaux sont : alimentation en eau froide (R 2), sortie eau chaude (R 2), entrée et sortie de l'échangeur (Rp 1 1/4), recirculation (Rp 1 1/4), soupape T&P (Rp 1) et anodes (Rp 3/4). Un groupe de sécurité est obligatoire côté eau froide.

Quelle est la pression de fonctionnement maximale de la cuve et de l'échangeur ?

La pression maximale de la cuve est de 800 kPa (8 bar) et celle de l'échangeur de 600 kPa (6 bar). Il ne faut pas dépasser ces valeurs.

Comment entretenir l'A.O. Smith IT 2500 ?

L'entretien doit être réalisé par un professionnel agréé. Il comprend le détartrage périodique de la cuve, le contrôle et le remplacement des anodes si leur diamètre est inférieur à 60% de l'origine, et la vérification des joints d'étanchéité. La température de consigne ne doit pas dépasser 60°C pour limiter le tartre.

Quelle est la garantie sur ce chauffe-eau ?

La garantie générale est d'un an sur les pièces, et la garantie sur la cuve en acier vitrifié est de trois ans à compter de la date d'installation, sous réserve des conditions d'installation et d'utilisation. En cas d'eau adoucie, la garantie cuve est réduite à un an.

Comment détartrer la cuve ?

Le détartrage s'effectue par l'ouverture de nettoyage. Après avoir retiré les boulons, le couvercle et le joint, on enlève manuellement le calcaire. Si nécessaire, utiliser un détartrant adapté. Refermer avec un couple de serrage maximal de 50 Nm et remplacer les joints et boulons.

À quoi servent les anodes et quand doivent-elles être remplacées ?

Les anodes assurent la protection cathodique de la cuve en se sacrifiant. Elles doivent être contrôlées régulièrement et remplacées dès que leur diamètre est inférieur à 60% du diamètre d'origine. Une anode usée peut entraîner une corrosion de la cuve.

Quelles sont les conditions de l'eau requises pour le bon fonctionnement ?

L'eau doit être potable, avec une dureté supérieure à 1,00 mmol/l (soit 10 °fH), une conductivité supérieure à 125 μS/cm et un pH entre 7,0 et 9,5. Une eau trop douce ou trop acide peut annuler la garantie cuve.

Puis-je installer une vanne d'arrêt entre le groupe de sécurité et l'appareil ?

Non, il est formellement interdit de monter une vanne d'arrêt ou un clapet anti-retour entre la combinaison d'entrée (groupe de sécurité) et l'appareil. Cela compromettrait la sécurité.

Comment optimiser la consommation d'énergie avec ce modèle ?

Réglez la température de l'eau à 60°C maximum pour limiter le tartre et les pertes thermiques. Isolez les longues conduites d'eau chaude. Utilisez un circulateur de bouclage pour un confort immédiat sans gaspillage d'eau.

MODE D'EMPLOI IT 2500 A.O. Smith

Notice d'installation, Mode d'emploi,

Notice d'entretien

Ce notice est composé de 3 langues.

1 - NL Handleiding IT 1500 t/m 3000 .... 5
2 - UK Manual IT 1500 trough 3000 19
3 - FR Notice IT 1500 à 3000 35

Veuillez lire attentivement Attention

ce manuel

Lisez attentivement ce manuel d'instructions avant de mettre l'appareil en service. Ce manuel d'instructions doit être lu scrupuleusement et les instructions de ce manuel d'instructions doivent être suivies sous peine d'accidents et de dégâts matériels et/ou de blessures corporelles.

Droits d'auteur © 2011 A.O. Smith Water Products Company

Tous droits réservés.

Aucune partie de ce document ne peut être copiée, dupliquée et/ou diffusée par impression, photocopie ou tout autre moyen de reproduction, sans l'accord écrit préalable de A.O. Smith Water Products Company.

A.O. Smith Water Products Company se réserve le droit de modifier les spécifications de ce manuel d'instructions.

Marques de commerce

Toutes les marques mentionnées dans ce manuel d'instructions sont des marques déposées par les fournisseurs concernés.

Responsabilité

A.O. Smith Water Products Company n'est pas responsable des réclamations de tiers liées à une utilisation inadéquate autre que celle mentionnée dans ce manuel d'instructions et conformément aux Conditions générales déposées auprès de la Chambre de commerce.

Voir les Conditions générales pour plus de détails. Celles-ci peuvent être obtenues gratuitement sur simple demande.

Bien que nous ayons apporté le plus grand soin à la réalisation de descriptions correctes et, le cas échéant, complètes des composants importants, il se peut que le manuel d'instructions comporte des erreurs et des imprécisions.

Si vous découvrez des erreurs ou des imprécisions dans ce manuel d'instructions, n'hésitez pas à nous en faire part. Votre aide contribuera à améliorer la documentation.

Pour plus d'informations

Si vous avez des remarques ou des questions concernant des sujets spécifiques qui ont trait à l'appareil, n'hésitez pas à prendre contact avec :

Site web : www.aosmith.fr

En cas de problèmes de raccordement aux installations de gaz, d'électricité et d'eau, adressez-vous au fournisseur/à l'installateur de votre installation.

IT 1500 / 2000 / 2500 / 3000

Table des matières

1 Spécifications techniques 39

1.1 Charge maximale au sol l'appareil 39
1.2 Composition de l'eau 39
1.3 Espace de travail 39
1.4 Données générales 39
1.5 Dimensions 40

2 Installation 41

2.1 Schéma de raccordement 41
2.2 Raccordement hydraulique 42

3 Effecteur l'entretien 43

3.1 Préparer l'entretien 43
3.2 Entretien côté eau 43

4 Garantie 45

4.1 Garantie générale 45
4.2 Garantie sur la cuve 45
4.3 Conditions d'installation et d'utilisation 45
4.4 Exclusions 46
4.5 Portée de la garantie 46
4.6 Réclamations 46
4.7 Obligations de A.O. Smith 46

IT 1500 / 2000 / 2500 / 3000

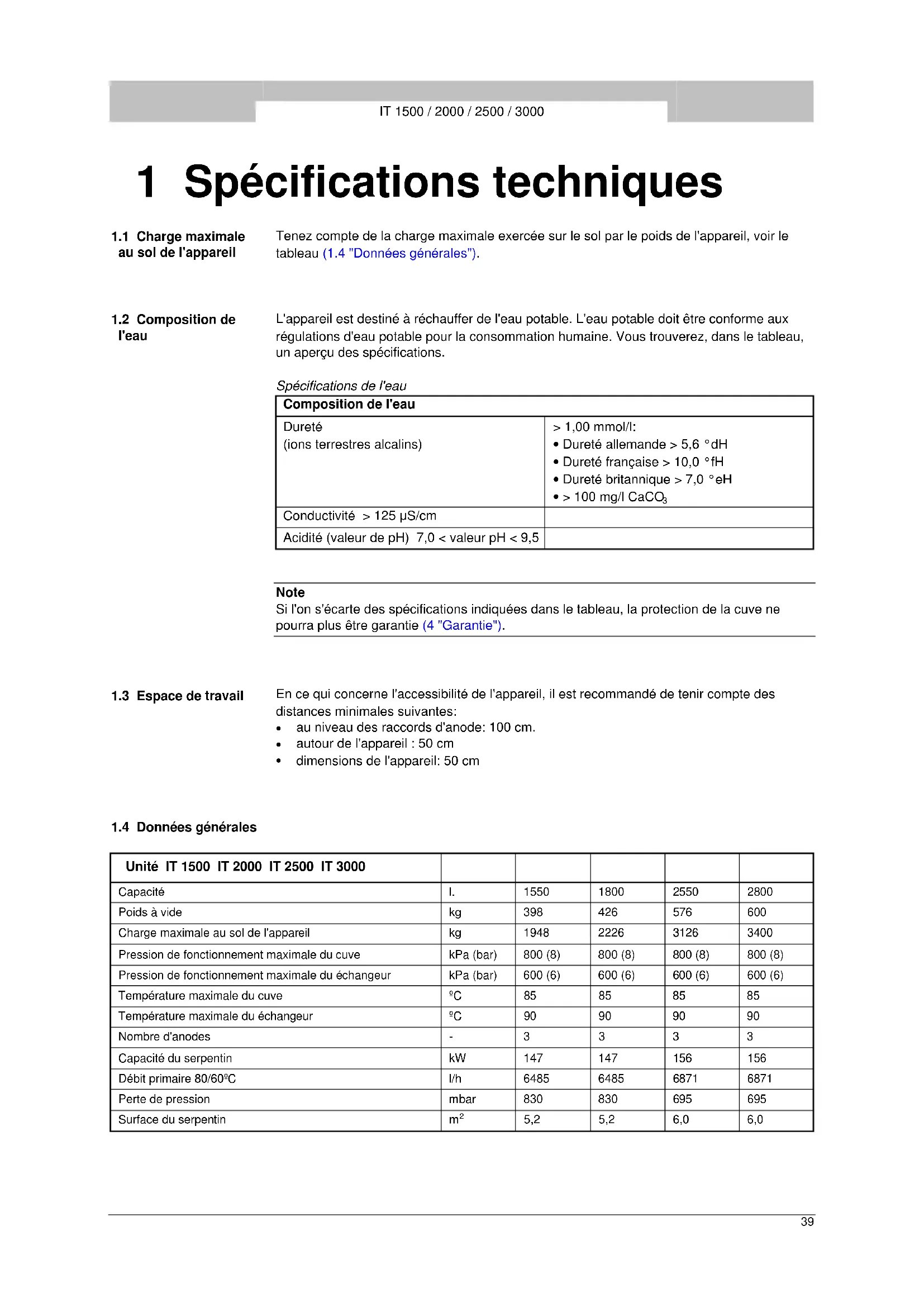

1 Spécifications techniques

1.1 Charge maximale au sol de l'appareil

Tenez compte de la charge maximale exercée sur le sol par le poids de l'appareil, voir le tableau (1.4 "Données générales").

1.2 Composition de l'eau

L'appareil est destiné à réchauffer de l'eau potable. L'eau potable doit être conforme aux régulations d'eau potable pour la consommation humaine. Vous trouverez, dans le tableau, un aperçu des spécifications.

Spécifications de l'eau

Composition de l'eau
Dureté(ions terrestres alcalins)	>1,00 mmol/l:Dureté allemande >5,6 °dHDureté française >10,0 °fHDureté britannique >7,0 °eH>100 mg/l CaCO_3
Conductivité >125 μS/cm
Acidité (valeur de pH) 7,0 < valeur pH < 9,5

Note

Si l'on s'écarte des spécifications indiquées dans le tableau, la protection de la cuve ne pourra plus être garantie (4 "Garantie").

1.3 Espace de travail

En ce qui concerne l'accessibilité de l'appareil, il est recommandé de tenir compte des distances minimales suivantes:

• au niveau des raccords d'anode: 100 cm.
• autour de l'appareil : 50 cm
• dimensions de l'appareil: 50 cm

1.4 Données générales

Unité IT 1500 IT 2000 IT 2500 IT 3000
Capacité	l.	1550	1800	2550	2800
Poids à vide	kg	398	426	576	600
Charge maximale au sol de l'appareil	kg	1948	2226	3126	3400
Pression de fonctionnement maximale du cuve	kPa (bar)	800 (8)	800 (8)	800 (8)	800 (8)
Pression de fonctionnement maximale du échangeur	kPa (bar)	600 (6)	600 (6)	600 (6)	600 (6)
Température maximale du cuve	°C	85	85	85	85
Température maximale du échangeur	°C	90	90	90	90
Nombre d'anodes	-	3	3	3	3
Capacité du serpentin	kW	147	147	156	156
Débit primaire 80/60°C	l/h	6485	6485	6871	6871
Perte de pression	mbar	830	830	695	695
Surface du serpentin	m^2	5,2	5,2	6,0	6,0

1.5 Dimensions

Un	té IT 1500 IT 2000 IT 2500 IT 3000
A	Hauteur totale	mm 1930 2118 1989 2118
D	Diamètre de l'appareil	mm 1200 1200 1500 1500
G Hauteur sortie du échangeur mm 350 350 430 430
H Hauteur entrée du échangeur mm 1305 1305 1283 1283
M Hauteur de l'alimen. en eau froide mm 135 135 183 183
N Hauteur de la sortie d'ean chaude mm 1930 2118 1989 2118
O D amètre de nettoyage mm 110 110 110 110
P	Hauteur de regard de nettoyage	mm 425 425 510 510
S	Hauteur du raccord bas capteur de température	mm	605	605	685	685
T	Hauteur du raccord recirculation	mm 710 710 790 790
U Hauteur du raccord de la soupape T&P mm 1515 1703 1530 1624
V	Hauteur du raccord supérieure capteur de temp.	mm	1550	1738	1530	1659
1	Rac. d'alimentation en eau froide	-	R 2	R 2	R 2	R 2
2	Rac. de sertie d'eau chaude	-	R 2	R 2	R 2	R 2
3	Rac. de l'entrée du échangeur	-	Rp 114	Rp 114	Rp 114	Rp 114
4	Rac. de la sortie du échangeur	-	Rp 114	Rp 114	Rp 114	Rp 114
7	Rac. recirculation	-	Rp 114	Rp 114	Rp 114	Rp 114
8	Rac. en bas capteur de température	-	Rp 34	Rp 34	Rp 34	Rp 34
10	Rac. anode	-	Rp 34	Rp 34	Rp 34	Rp 34
11	Rac. soupape T&P	-	Rp 1	Rp 1	Rp 1	Rp 1
12	Rac. supérieure capteur de température	-	Rp 34	Rp 34	Rp 34	Rp 34

2 12 10 11 3 10 U V N 7 8 10 O 4 S T P 2 G 1 M D

IMD-0638

2 Installation

Important

Dans ces appareils, les 3 anodes sont livrées séparément. Montez les anodes, avec un liquide d'étanchéité liquide, dans les raccordements corrects (10). Quand les anodes ne sont pas montées lors de la mise en service, les conditions de garantie s'annulent.

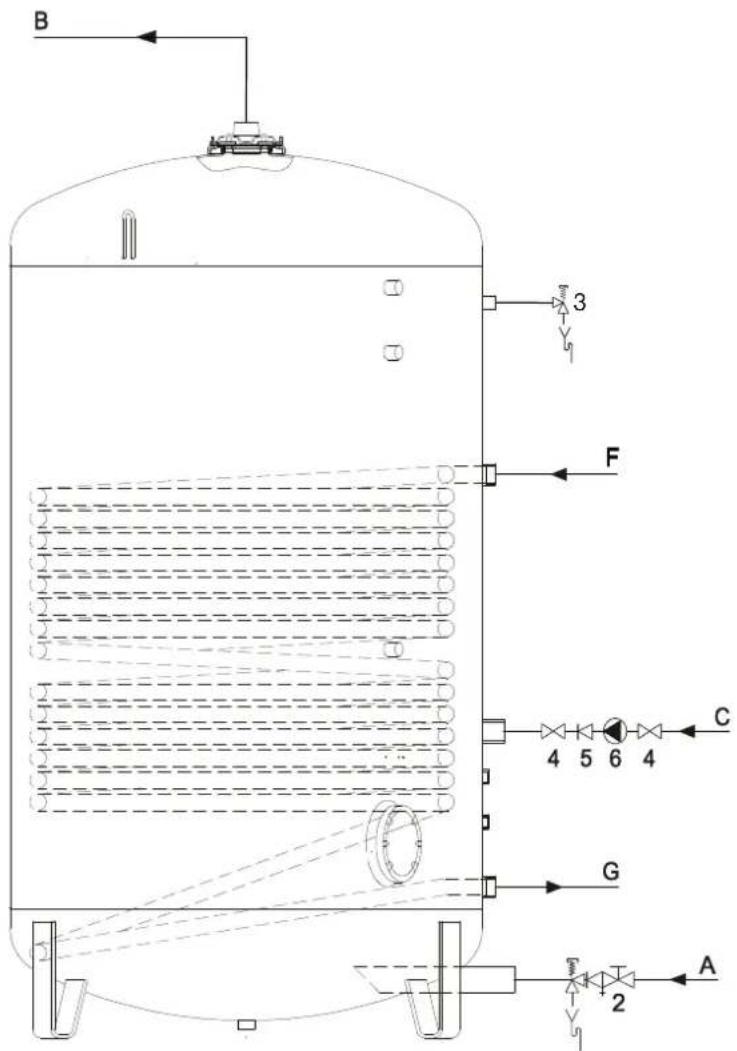

2.1 Schéma de raccordement. Cette illustration représente le schéma de raccordement. Ce schéma est utilisé dans les déments paragraphes suivants contenant une description du raccordement proprement dit.

Légende

1. groupe de sécurité (obligatoire)
2. soupape thermique (recommandée)
3. vanne d'arrêt (recommandée)
4. clapet anti-retour (obligatoire)
5. circulateur de bouclage (option)

A. alimentation en eau froide
B. sortie d'eau chaude
C. conduit de circulation bouclage ECS
F. entrée échangeur thermique
G. sortie échangeur thermique

B 3 F 4 5 6 4 C G 2 A

IMD-0639

L'installation doit être réalisée par un installateur agréé conformément aux régulations en vigueur générales et locales.

2.2.1

Côte eau froide

Voir (A) du schéma de raccordement (2.1 "Schéma de raccordement").

1. Si la pression de la cabalisation d'eau est supérieure à la pression prescrite (1.4 "Données générales"), installez une vanne de réduction approuvée.
2. Placez un groupe de sécurité approuvé (2) côte eau froide conforme aux prescriptions en vigueur.
3. Raccordez-le côté trop-plein du groupe de sécurité (2) à une conduite d'évacuation d'eau ouverte.

Attention

Un groupe de sécurité est obligatoire. Montez-le le plus près possible de l'appareil.

Avertissement

Entre la combinaison d'entrée et l'appareil, vous ne pouvez jamais monter de vanne d'arrêt ou de clapet anti-retour.

2.2.2

Côte eau chaude

Voir (B) du schéma de raccordement (2.1 "Schéma de raccordement").

Note

L'installation des longues conduites d'eau chaude évite les pertes énergétiques inutiles

1. En option: Montez un thermomètre (12) afin de contrôler la température de l'eau de soutirage.
2. Recommandé: Montez la soupape thermique (3).
3. Installez une vanne d'arrêt (11) dans l'évacuation d'eau froide pour l'entretien.
4. Si une conduite de circulation est nécessaire, continuez avec le montage d'une conduite de circulation (2.2.3 "Conduite de circulation"). Sinon, montez alors l'écrou d'étanchéité avec le joint fourni avec le robinet de vidange.

2.2.3

Conduite de circulation

Voir (C) du schéma de raccordement (2.1 "Schéma de raccordement").

Si l'on souhaite avoir directement de l'eau chaude aux points de vidange, un circulateur peut être installé. Il augmente le confort et prévient le gaspillage d'eau.

1. Montez un circulateur d'une capacité correspondant à la grandeur et à la résistance du système de circulation bouclage ECS.
2. Montez un clapet anti-retour (5) après le circulateur pour garantir le sens de circulation.
3. Montez deux vannes d'arrêt (4) à des fins de maintenance.
4. Raddordez la conduite de circulation conformément au schéma de branchement (2.1 "Schéma de raccordement").

3 Effecteur l'entretien

Attention

L'entretien ne peut être effectué que par un professionnel de la maintenance ou de l'entretien agréé.

A chaque entretien, l'appareil doit être contrôlé côté eau et côté gaz. L'entretien doit s'effectuer dans l'ordre suivant.

1. Préparer l'entretien
2. Entretien côté eau
3. Terminer l'entretien

Note

Pour commander des pièces de rechange., il est important de préciser le type d'appareil. L modèle d'appareil et le numéro de série complet de l'appareil. Ces renseignements figurent sur la plaquette d'identification. Ces informations permettront de déterminer les données des pièces de rechange.

3.1 Préparer l'entretien

La préparation de l'entretien se compose du test et du contrôle des quelques composants et se compose des étapes suivantes :

1. Testez le fonctionnement du clapet d'expansion du groupe de sécurité. L'eau doit jaillir de manière uniforme.
2. Vérifiez les conduites d'évacuation des soupapes de trop-plein er éliminez les restes de calcaires présents.
3. Vidangez l'appareil.

3.2 Entretien côté eau

L'entretien du côté eau consiste à détartrer et nettoyer le réservoir et contrôler les anodes.

3.2.1 Détartrage et nettoyage de la cuve

Un dépôt calcaire et du tartre empêchent la bonne conduction de la chaleur vers l'eau. Un détartrage périodique empêche la formation de ce dépôt. La durée de vie de l'appareil s'en trouve prolongée et le processus d'échauffement optimisé.

En déterminant la fréquence des entretiens, il convient de tenir compte de la vitesse de l'entartrage. Le tartre dépend de la condition locale de l'eau, de la consommation et de la température de l'eau réglée. Afin de prévenir le tartre trop massif, nous conseillons de régler la température à 60°C maximum.

Afin de garantir un bon verrouillage étanche des ouvertures de nettoyage, il faudra remplacer les joints d'étanchéité, boulons et éventuellement le couvercle après les avoir ouvertes. Votre fournisseur /fabricant peut vous fournir les kits nécessaires.

L'appareil est doté d'une ouverture de nettoyage pour faciliter le détartrage et le nettoyage du réservoir.

Ordre du travail:

1. Faites tourner les boulons de l'ouverture de nettoyage.

2. Éliminez le couvercle et le joint.

3. Inspectez le réservoir. Éliminez la couche de calcaire accumulée et les saletés.

4. Si la couche de calcaire ne peut être éliminée manuellement, il convient de retirer le calcaire avec un détartrant. Prenez contact avec le fournisseur/fabricant pour un conseil sur le détartrant à utiliser.

5. Fermez l'ouverture de nettoyage. Pour éviter tout dommage au réservoir, les boulons doivent être vissés avec un couple de 50 Nm maximum. Utilisez à cet effet l'outillage adapté.

3.1.2 Contrôle des anodes

Les anodes assurent la protection du réservoir en se sacrifiant. Quand le matériel de l'anode est insuffisant, cela peut mener à une mauvaise protection du réservoir qui débouche sur une fuite du réservoir.

1. Déconnectez les anodes une par une.
2. Contrôlez le diamètre de chaque anode à différents endroits. Le diamètre peut atteindre au moins 60 % du diamètre d'origine.
3. Si le diamètre s'élève à moins que le minimum, l'anode doit être remplacée. Prenez contact avec le fournisseur/fabricant pour la commande de nouvelles anodes.
4. Montez les (nouvelles) anodes.

4 Garantie

4.1 Garantie générale

Si, durant l'année suivant la date initiale d'installation d'un chauffe-eau livré par A.O. Smith après examen par et sur l'appréciation exclusive de A.O. Smith toute partie ou pièce, à l'exception de la cuve, ne fonctionne pas ou ne fonctionne pas correctement suite à des vices de construction ou de matériau, A.O. Smith remplacera ou réparer la partie ou pièce défectueuse.

4.2 Garantie sur la cuve

Si, moins de trois ans après la date initiale de l'installation d'un chauffe-eau livré par A.O. Smith, après examen par et sur l'appréciation exclusive de A.O. Smith, la cuve en acier thermo vitrifié présente des fuites suite à une formation de rouille ou de corrosion du côté de l'eau, A.O. Smith mettra à disposition un nouveau chauffe-eau à accumulation de même contenance et de même qualité. Il sera accordé une garantie sur la cuve de remplacement, valable pour le reste de la période de garantie du chauffe-eau initial. En dérogation à l'article 2, la durée de garantie de trois ans valable pour la cuve en acier thermo vitrifié est ramenée à un an après la date initiale d'installation si de l'eau filtrée adoucie coule dans le chauffe-eau ou est conservée.

4.3 Conditions d'installation et d'utilisation

La garantie visée aux articles 1 et 2 est valable exclusivement si les conditions suivantes sont remplies:

a. Le chauffe-eau est installé compte tenu des prescriptions d'installation appliquées par A.O. Smith pour un modèle spécifique et conformément aux arrêtés, prescriptions et règlements officiels en ce qui concerne les installations et les constructions.

b. Le chauffe-eau reste installé à l'endroit initial.

c. Il est fait usage exclusivement d'eau potable, circulant librement en tout temps, tandis que la cuve est à l'abri des effets dégradants de tartre et de dépôt calcaire (utilisation obligatoire d'un échangeur thermique pour réchauffement indirect d'eau salée ou corrosive).

d. Un entretien préventif permet d'éliminer tout dépôt calcaire dans la cuve.

e. La température de l'eau du chauffe-eau ne doit pas excéder la température maximale prévue.

f. La pression hydraulique et / ou la charge thermique n'excèdent pas les maxima indiqués sur la plaque signalétique du chauffe-eau.

g. Le chauffe-eau est placé dans un environnement non corrosif.

h. Le chauffe-eau est pourvu d'un groupe de sécurité approuvé à cette fin par une autorité compétente, de capacité suffisante, n'excédant pas la pression de fonctionnement telle qu'indiquée sur le chauffe-eau, ainsi qu'éventuellement d'une soupape de pression et température montée conformément aux prescriptions de A.O. Smith relatives au modèle spécifique de chauffe-eau et compte tenu des prescriptions et règlements locaux officiels.

i. L'appareil doit toujours être équipé d'une protection cathodique. Si des anodes sont appliquées, il faut les remplacer et les renouveler dès qu'elles sont usées à 60 % ou plus. Lors de l'application des anodes électriques, il faut vérifier qu'elles fonctionnent continuellement.

4.4 Exclusions

La garantie visée dans les articles 1 et 2 ne couvre pas les cas suivants:

a. si le chauffe-eau a subi des dégradation sous l'effet d'agents extérieurs;
b. en cas de négligence (y compris exposition au gel), modification, usage incorrect et/ou abusif du chauffe-eau et lorsqu'on a essayé de réparer soi-même les fuites;
c. si des saletés ou autres particules se sont infiltrées dans la cuve;
d. si la conductivité hydraulique est inférieure à 125 μS/cm et/ou si la dureté (ions terrestres alcalins) de l'eau est inférieure à 1,00 mmol/lit;
e. si de l'eau remise en circulation sans être filtrée coule dans le chauffeau ou y est stockée;
f. si l'on a essayé de réparer soi-même un chauffe-eau défectueux.

4.5 Portée de la garantie

Les obligations de A.O. Smith conformes à la garantie accordée se limite à la livraison gratuite de l'entrepôt des pièces ou parties à remplacer ou de l'appareil à remplacer. Les frais de transport, de travail, d'installation et autres frais relatifs au remplacement ne viennent pas à charge de A.O. Smith.

4.6 Réclamations

Toute réclamation basée sur la garantie donnée doit être déposée auprès du distributeur qui a vendu le chauffe-eau ou d'un distributeur des produits A.O. Smith Water Products Company. L'examen du chauffe-eau tel que mentionné dans les articles 1 et 2 aura lieu dans un laboratoire de A.O. Smith.

En ce qui concerne les chauffe-eau fournis et chauffe-eau de rechange (parties ou pièces de ces chauffe-eau), A.O. Smith ne donne aucune autre garantie que celle formulée expressément dans le présent certificat.

En vertu de la présente garantie ou d'autre manière, A.O. Smith décline toute responsabilité quant aux dégâts causés aux personnes ou aux biens par le chauffe-eau (ou parties ou pièces ou cuve en acier thermo vitrifié) ou par le chauffe-eau de rechange livré par elle.

0310111 R1.0 NL/UK/FR
