GEBRUIKSAANWIJZING IT 750 A.O. Smith

Lees deze handleiding zorgvuldig

Waarschuwing Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel. Copyright © 2011 A.O. Smith Water Products Company Alle rechten voorbehouden. Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company. A.O. Smith Water Products Company behoudt zich het recht voor de specificaties zoals vermeld in deze handleiding te wijzigen.

Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken van de desbetreffende leveranciers.

A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel. Zie verder de Algemene Voorwaarden. Deze kunt u kostenloos bij ons opvragen. Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat. Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.

Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met: A.O. Smith Water Products Company Postbus 70 5500 AB Veldhoven Nederland Telefoon: (gratis) 008008 - AOSMITH 0800 - 267 64 84 Algemeen: [phone] Fax: [phone] E-mail: [e-mail] Website: www.aosmith.nl Voor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installatie.IT 400 / 500 / 600 / 750 / 1000

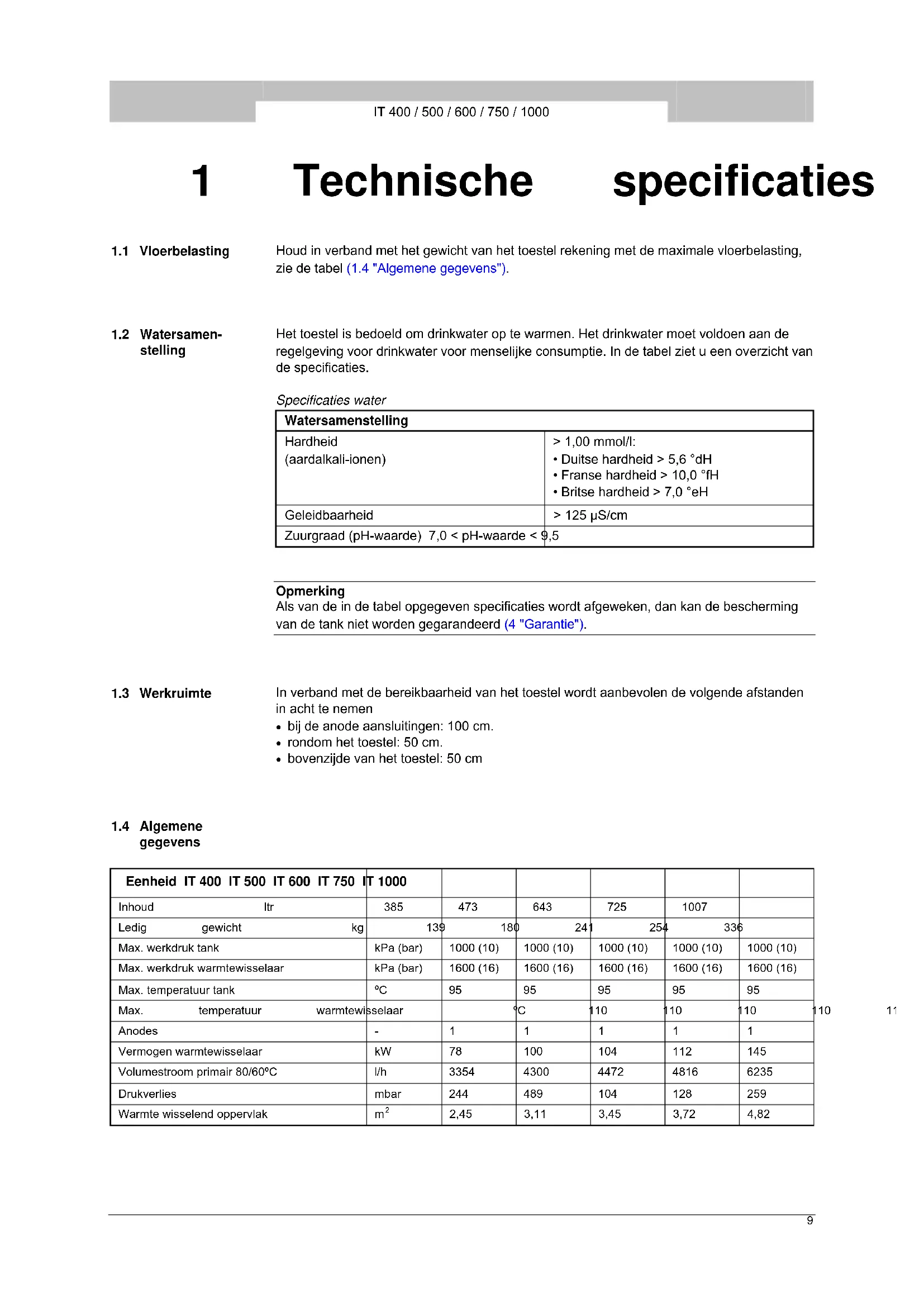

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, zie de tabel (1.4 "Algemene gegevens").

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een overzicht van de specificaties. Specificaties water Watersamenstelling Hardheid (aardalkali-ionen) > 1,00 mmol/l:

• Duitse hardheid > 5,6 °dH

• Franse hardheid > 10,0 °fH

• Britse hardheid > 7,0 °eH Geleidbaarheid > 125 μS/cm Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de bescherming van de tank niet worden gegarandeerd (4 "Garantie").

In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende afstanden in acht te nemen

• bij de anode aansluitingen: 100 cm.

• rondom het toestel: 50 cm.

• bovenzijde van het toestel: 50 cm

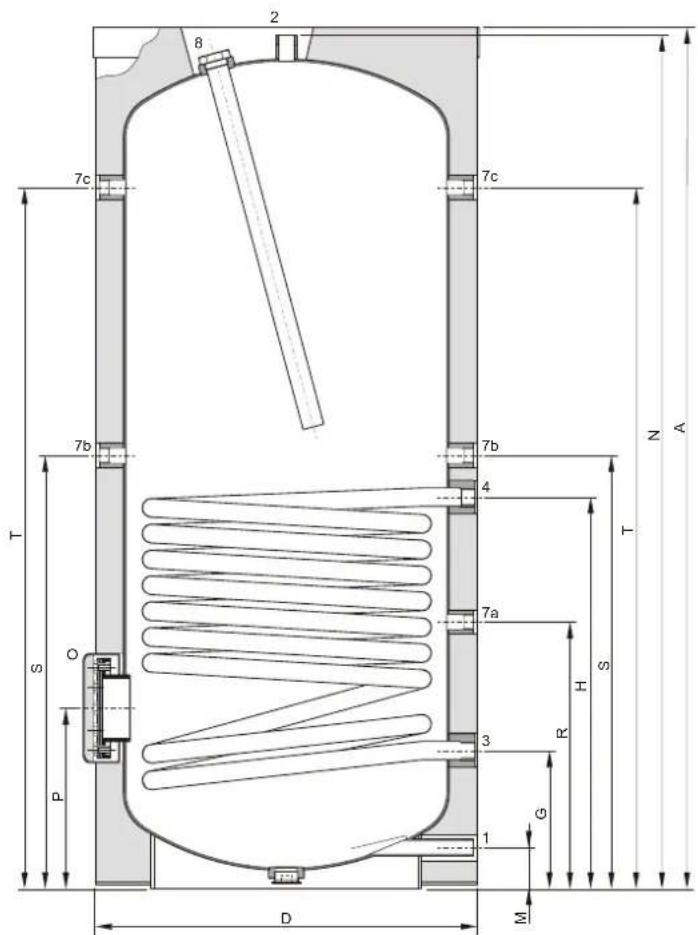

Eenheid IT 400 IT 500 IT 600 IT 750 IT 1000 A Totale hoogte mm 1705 2040 1835 2030 2000 D Diameter toestel mm 720 720 910 910 1060 G Hoogte collector afvoer mm 255 255 305 305 345 H Hoogte collector toevoer mm 1010 1205 1145 1205 1305 M Hoogte koudwatertoevoer mm 70 70 85 85 95 N Hoogte warmwateruitlaat mm 1650 1990 1795 1990 1960 O Diameter inspectie opening mm 115 115 180 180 180 P Hoogte reinigingsopening mm 330 330 415 415 445 R Hoogte top temp. sensor aansluiting mm 500 500 650 650 700 S Hoogte circulatie aansluiting mm 1095 1290 1235 1295 1395 T Hoogte bottom temp. sensor/T&P mm 1360 1700 1475 1670 1600 1 Aansluiting koudwatertoevoer - R 2 R 2 R 2½ R 2½ R 2½ 2 Aansluiting warmwateruitlaat - R 2 R 2 R 2½ R 2½ R 2½ 3 Aansluiting afvoer warmtewisselaar - Rp 1 Rp 1 Rp 1 Rp 1¼ Rp 1¼ 4 Aansluiting aanvoer warmtewisselaar - Rp 1 Rp 1 Rp 1 Rp 1¼ Rp 1¼ 7a Aansluiting top temp. sensor Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ 7b Aansluiting circulatie - Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ 7c Aansluiting bottom temp. sensor/T&P Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ 8 Aansluiting anode - Rp 1¼ Rp 1¼ Rp 1¼ Rp 1¼ Rp 1¼

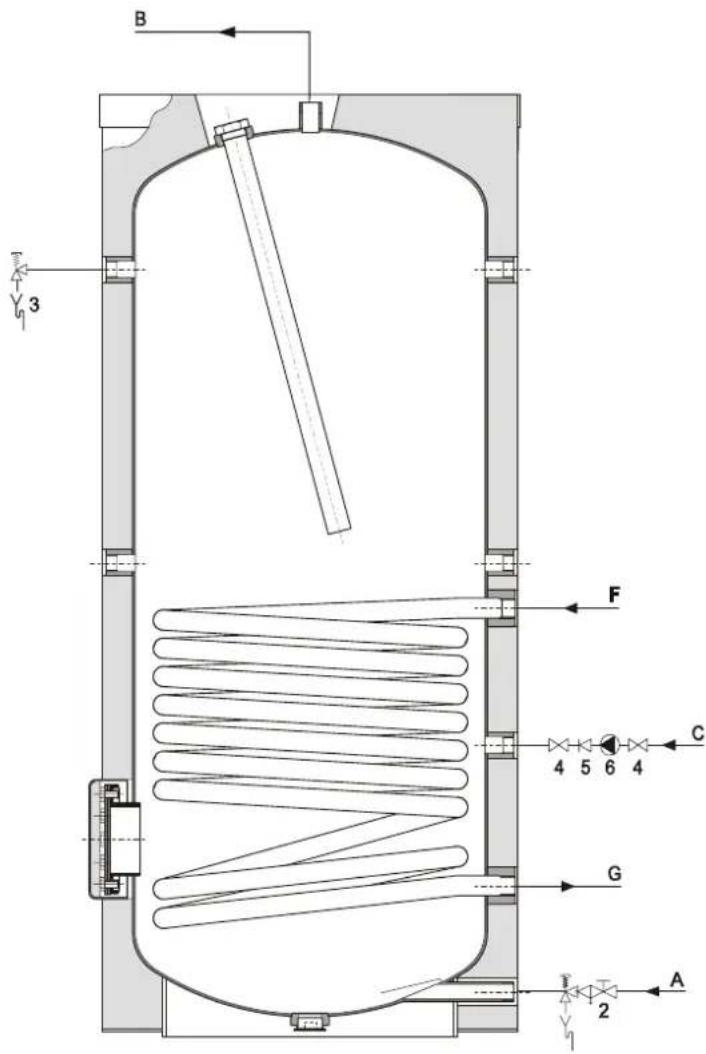

2.1 Aansluitschema De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen waarin

het eigenlijke aansluiten wordt beschreven.

2. inlaatcombinatie (verplicht)

6. circulatiepomp (optioneel)

A. koudwatertoevoer B. warmwaterafvoer C. circulatieleiding F. ingang warmtewisselaar G. uitgang warmtewisselaar

2.2 Wateraansluitingen

Waarschuwing De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften

Koudwaterzijdig Zie (A) in het aansluitschema (2.1 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreven (1.4 "Algemene gegevens")

druk is, plaats dan een goedgekeurd reduceerventiel (1).

2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de

geldende voorschriften. 3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.IT 400 / 500 / 600 / 750 / 1000

Let op Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel. Waarschuwing Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep geplaatst worden.

Warmwaterzijdig Zie (B) in het aansluitschema (2.1 "Aansluitschema"). Opmerking Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van het

2. Aanbevolen: monteer het T&P-ventiel (3).

3. Monteer een afsluiter (11) in de warmwaterleiding ten behoeve van servicedoeleinden.

4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding

(2.2.3 "Circulatieleiding"). Zo niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

Circulatieleiding Zie (C) in het aansluitschema (2.1 "Aansluitschema"). Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de grootte en

weerstand van het circulatiesysteem.

2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te

3. Monteer voor servicedoeleinden twee afsluiters (4).

4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").IT 400 / 500 / 600 / 750 / 1000

Let op Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd. Bij elke onderhoudsbeurt dient de boiler waterzijdig onderhouden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden

2. Waterzijdig onderhoud

3. Onderhoud afronden

Opmerking Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serienummer van de boiler te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen gegevens van reserveonderdelen vastgesteld worden.

De voorbereiding van het onderhoud bestaat uit het testen en controleren van enkele componenten en deze bestaat uit de volgende stappen:

1. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient met

een volle straal uit te stromen.

2. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige

3. Tap het toestel af.

Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het controleren van de anodes.

Ontkalken en reinigen tank Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces bevorderd. Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal 60°C aanbevolen. Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen moeten de pakking, sluitringen, bouten en eventueel de deksel na opening vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor te verkrijgen. Voor het eenvoudig ontkalken en reinigen van de tank is de boiler uitgerust met een reinigingsopening.IT 400 / 500 / 600 / 750 / 1000

2. Verwijder de deksel en de pakking.

3. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.

4. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te worden

met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingmiddel.

5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen de

bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

Controle anodes Anodes zorgen voor de bescherming van de tank door zich zelf op te offeren. Wanneer er onvoldoende anode materiaal over is kan dit leiden tot een slechte bescherming van de tank en dat kan weer leiden tot lekkage van de tank.

1. Draai de anodes los.

2. Controleer de diameter van de anode op verschillende plekken op de anode. Deze mag

minimaal 60% van de originele diameter bedragen.

3. Indien de diameter van de anodes niet voldoet aan deze criteria dienen deze vervangen

te worden. Neem contact op met de leverancier/fabrikant voor het bestellen van nieuwe anodes.

installatie en gebruik

Indien binnen één jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel vervangen of repareren.

Indien binnen drie jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuwe boiler van gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op het ter vervanging beschikbaar gestelde boiler zal een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde boiler. In afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door de boiler stroomt of daarin achterblijft.

De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan: a. De boiler is geïnstalleerd met inachtneming van zowel de installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de plaatselijk geldende installatie- en bouwverordeningen, voorschriften en regelingen van overheidswege. b. De boiler blijft geïnstalleerd op de oorspronkelijke installatieplaats. c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde warmtewisselaar verplicht). d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke ketelsteen- en kalkaanslag. e. De boilerwatertemperaturen zijn niet hoger dan de maximale voorgeschreven temperatuur. f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op de typeplaat van de boiler. g. De boiler is geplaatst in een niet-corrosieve atmosfeer of omgeving. h. De boiler is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de werkdruk als aangegeven op de boiler en eventueel ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van toepassing zijn op het specifieke model boiler en voorts met inachtneming van de plaatselijke voorschriften, verordeningen en regelingen van overheidswege.

i. De boiler moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoor

opofferingsanodes zijn toegepast moeten deze worden vervangen en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.IT 400 / 500 / 600 / 750 / 1000

De in artikel 1 en 2 bedoelde garantie geldt niet: a. indien de boiler door een van buiten komende oorzaak is beschadigd; b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van de boiler en wanneer gepoogd is lekken te repareren; c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen; d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/lt; e. indien ongefilterd, gerecirculeerd water door de boiler stroomt of in de boiler opgeslagen wordt; f. indien gepoogd is zelf een defecte boiler te repareren.

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder dan kosteloze levering af magazijn van de te vervangen delen of onderdelen respectievelijk boiler. vervoers-, arbeids-, installatie- en andere met de vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.

Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie de boiler is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van de boiler bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium van A.O. Smith.

Met betrekking tot haar boilers respectievelijk de ter vervanging geleverde (delen of onderdelen van de) boilers, wordt door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoord. A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor schade aan personen of zaken, veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een door haar (ter vervanging) geleverde boiler.IT 400 / 500 / 600 / 750 / 1000
