IT 750 - Chaudière A.O. Smith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière chauffe-eau à accumulation
Marque	A.O. Smith
Modèle	IT 750
Capacité	725 litres
Poids à vide	254 kg
Pression de service max (cuve)	1000 kPa (10 bar)
Pression de service max (échangeur)	1600 kPa (16 bar)
Température max (cuve)	95 °C
Température max (échangeur)	110 °C
Nombre d'anodes	1
Capacité du serpentin	112 kW
Débit primaire (80/60 °C)	4816 l/h
Surface du serpentin	3,72 m²
Hauteur totale	2030 mm
Diamètre	910 mm
Raccordement eau froide	R 2½
Raccordement eau chaude	R 2½
Raccordement échangeur (entrée/sortie)	Rp 1¼
Alimentation	Eau chaude sanitaire via échangeur à serpentin
Entretien	Détartrage périodique et contrôle des anodes (diamètre minimum 60% original)
Sécurité	Groupe de sécurité obligatoire, soupape thermique recommandée
Pièces détachées	Disponibles via fournisseur A.O. Smith (préciser type et numéro de série)
Garantie	1 an pièces (hors cuve), 3 ans cuve sous conditions

FOIRE AUX QUESTIONS - IT 750 A.O. Smith

Quelle est la capacité de l'A.O. Smith IT 750 ?

La capacité est de 725 litres (modèle IT 750).

Quelle pression de service maximale pour la cuve et l'échangeur ?

Cuve : 1000 kPa (10 bar), échangeur : 1600 kPa (16 bar).

Comment installer le groupe de sécurité ?

Le groupe de sécurité est obligatoire, monté le plus près possible de l'appareil côté eau froide. Ne pas installer de vanne d'arrêt ou clapet entre le groupe et l'appareil.

Quelle est la composition de l'eau requise ?

L'eau doit être potable, avec dureté >1,00 mmol/l (>5,6 °dH), conductivité >125 μS/cm, pH entre 7,0 et 9,5. Des écarts annulent la garantie cuve.

Quelle est la fréquence d'entretien recommandée ?

Un entretien annuel par un professionnel est conseillé, incluant détartrage, contrôle des anodes et vérification du groupe de sécurité.

Comment vérifier et remplacer les anodes ?

Déconnectez les anodes une par une, mesurez le diamètre. Si inférieur à 60% du diamètre d'origine (environ 15 mm pour une anode de 25 mm), remplacez-la. Utilisez des pièces A.O. Smith.

Peut-on utiliser un circulateur pour le bouclage ECS ?

Oui, en option pour avoir de l'eau chaude directement. Installez un circulateur adapté, un clapet anti-retour et deux vannes d'arrêt.

Quelle température maximale pour éviter le tartre ?

Réglez la température à 60 °C maximum pour limiter l'entartrage. La cuve supporte 95 °C, mais 60 °C est recommandé pour l'usage courant.

Que faire en cas de fuite de la cuve sous garantie ?

Contactez votre distributeur A.O. Smith. Si la fuite est due à la corrosion et survient dans les 3 ans, un chauffe-eau de remplacement est fourni sous conditions (eau non adoucie, entretien régulier...).

Où trouver les pièces de rechange ?

Commandez auprès du fournisseur/fabricant A.O. Smith. Précisez le type d'appareil (IT 750) et le numéro de série figurant sur la plaque signalétique.

MODE D'EMPLOI IT 750 A.O. Smith

Notice d'installation, Mode d'emploi,

Notice d'entretien

Inhoudsopgave / Table of contents / Table des matières

NL

Ce notice est composé de 3 langues.

1-NL Handleiding IT 400 t/m 1000 5
2-UK Manual IT 400 till 1000 19
3 - FR Notice IT 400 à 1000 35

Veuillez dire attentivement Attention

ce manuel

Lisez attentivement ce manuel d'instructions avant demettre l'appareil en service. Ce manuel d'instructions doit etre lu scrupuleusement et les instructions de ce manuel d'instructionsdoiventetre suivies souspeine d'accidents et de degats matériels et/ou de blessures corporelles.

Droits d'auteur © 2011 A.O. Smith Water Products Company

Tous droits réservés.

Aucune partie de ce document ne peut ettre copiee, dupliquee et/ou diffusue parimpression, photocopie ou tout autre moyen de reproduction, sans I'accord ecrit prealable de A.O. Smith Water Products Company.

A.O. Smith Water Products Company se reserve le droit de modifier les specifications de ce manuel d'instructions.

Marques de commerce

Toutes les marques mentionnées dans ce manuel d'instructions sont des marques déposées par les fournisseurs concernés.

Responsabilité

A.O. Smith Water Products Company n'est pas responsable des réclamations de tiers liées à une utilisation inadéquate autre que celle mentionnée dans ce manuel d'instructions et conformément aux Conditions générales déposées auprès de la Chambre de commerce.

Voir les Conditions générales pour plus de détails. Celles-ci peuvent être obtenues gratuitement sur simple demande.

Bien que nous avons apporté le plus grand soin à la réalisation de descriptions correctes et, le cas échéant, complètes des composants importants, il se peut que le manuel d'instructions comporte des erreurs et des imprecisions.

Si vous découvertes des erreurs ou des imprecisions dans ce manuel d'instructions, n'hésitez pas à nous en faire part. Notre aide contribuera à améliorer la documentation.

Pour plus d'informations

Si vous avez des remarques ou des questions concernant des sujets spécifiques qui ont trait à l'appareil, n'hésitez pas à prendre contact avec :

Site web: www.aosmith.fr

En cas de problèmes de raccordement aux installations de gaz, d'électricité et d'eau, adressez-vous au fournisseur/à l'installateur de votre installation.

Table des matieres

1 Spocifications techniques 39

1.1 Charge maximaule au sol l'appareil 39
1.2 Composition de I'eau 39
1.3 Espace de travail 39
1.4 Données généales 39
1.5 Dimensions 40

2 Installation 41

2.1 Schema de raccordement 41
2.2 Raccordement hydraulique 41

3 Effecteur I'entretien 43

3.1 Preparer l'entretien 43
3.2 Entretien cote eau 43

4 Garantee 45

4.1 Garantie generale 45
4.2 Garantie sur la cuve 45
4.3 Conditions d'installation et d'utilisation 45
4.4 Exclusions 46
4.5 Portee de la garantie 46
4.6 Reclaimations 46
4.7 Obligations de A.O. Smith 46

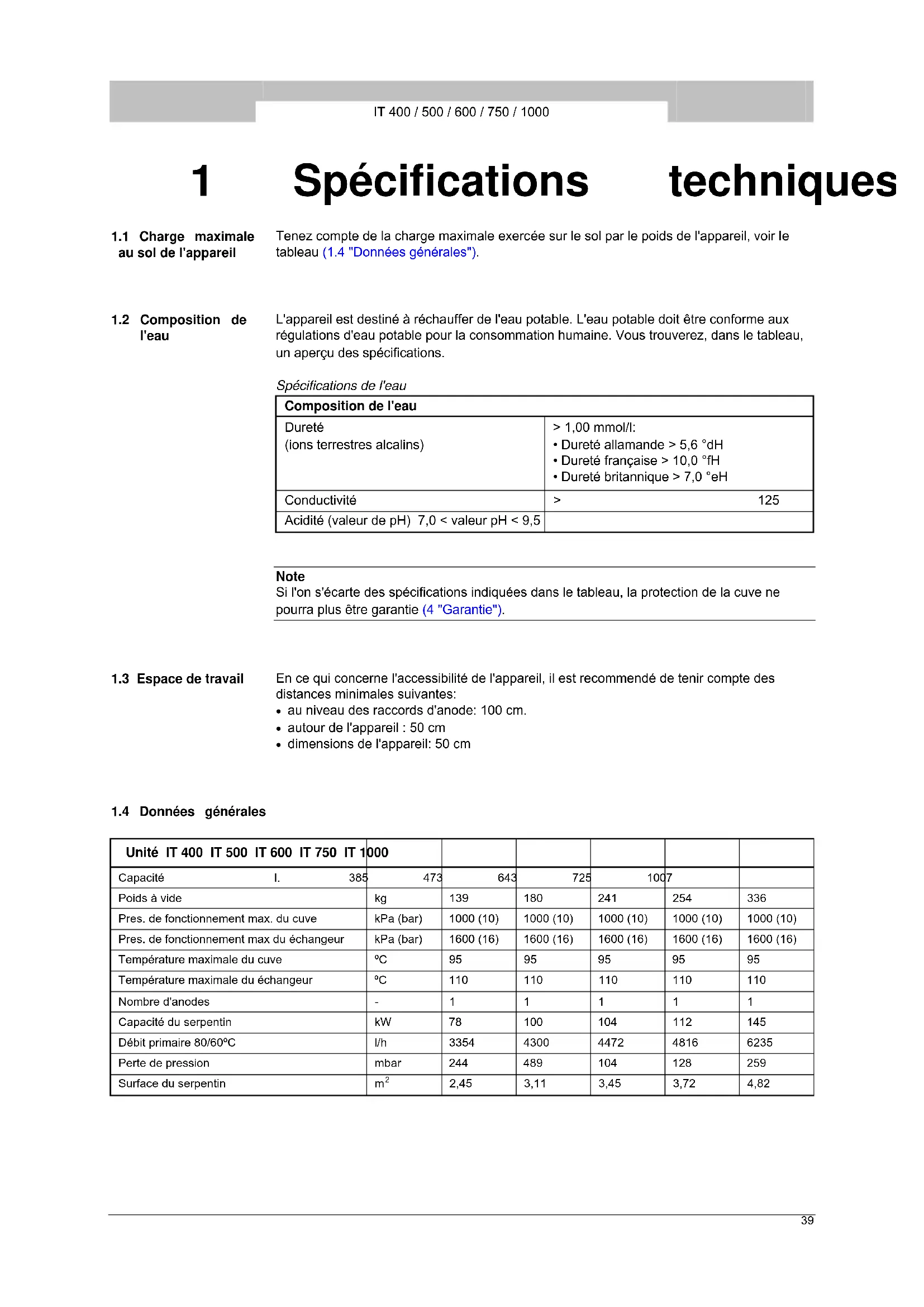

1 Spécifications techniques

1.1 Charge maximale au sol de l'appareil

Tenez compte de la charge maximale exercée sur le sol par le poids de l'appareil, voir le tableau (1.4 "Données générales").

1.2 Composition de l'eau

L'appareil est destiné à rechauffer de l'eau potable. L'eau potable doit être conforme aux régulations d'eau potable pour la consommation humaine. Vous trouvez, dans le tableau, un aperçu des specifications.

Specifications de I'eau

Composition de l'eau
Dureté(ions terrestres alcalins)	>1,00 mmol/l:Dureté allamande >5,6 °dH:Dureté française >10,0 °fH:Dureté britannique >7,0 °eH
Conductivité	>125
Acidité (valeur de pH) 7,0 < valeur pH < 9,5

Note

Si I'on s'écarte des specifications indiquées dans le tableau, la protection de la cuve ne pourrait plus être garantie (4 "Garantie").

1.3 Espace de travail

En ce qui concerne l'accessibilité de l'appareil, il est recommendé de tener compte des distances minimales suivantes:

au niveau des raccords d'anode: 100cm
- autour de l'appareil : 50 cm
- dimensions de l'appareil: 50 cm

1.4 Données générales

Unité IT 400 IT 500 IT 600 IT 750 IT 1000
Capacité I. 385	473	643	725	1007
Poids à vide	kg	139	180	241	254	336
Pres. de fonctionnement max. du cuve	kPa (bar)	1000 (10)	1000 (10)	1000 (10)	1000 (10)	1000 (10)
Pres. de fonctionnement max du échangeur	kPa (bar)	1600 (16)	1600 (16)	1600 (16)	1600 (16)	1600 (16)
Température maximale du cuve	°C	95	95	95	95	95
Température maximale du échangeur	°C	110	110	110	110	110
Nombre d'anodes	-	1	1	1	1	1
Capacité du serpentin	kW	78	100	104	112	145
Débit primaire 80/60°C	l/h	3354	4300	4472	4816	6235
Perte de pression	mbar	244	489	104	128	259
Surface du serpentin	m²	2,45	3,11	3,45	3,72	4,82

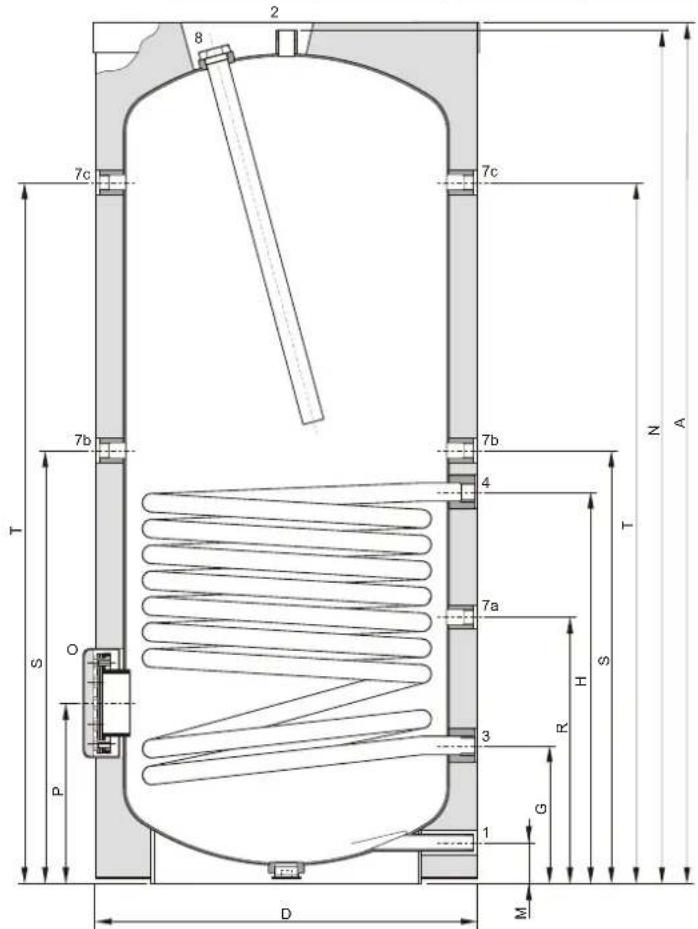

1.5 Dimensions

Unité IT 400 IT 500 IT 600 IT 750 IT		1000
A	Hauteur totale	mm	1705	2040	1835	2030	2000
D	Diamètre de l'appareil	mm	720	720	910	910	1060
G	Hauteur sortie	du	échangeur		mm	255	255
H	Hauteur entrée du	échangeur		mm		1010	1205
M	Hauteur de l'alimen. en eau friode	mm	70	70	85	85	95
N	Heuteur de la sortie d'eau chaude	mm	1650	1990	1795	1990	1960
O	Diamètre de nettoyage		mm	115	115	180	180
P	Hauteur de regard	de	nettoyage	mm	330	330	41
R	Hauteur du raccord capteur de temp.	mm	500	500	650	650	700
S	Hauteur du raccord recirculation		mm		1095	1290	1290
T	Hauteur du raccord capteur de temp./de la soupape T&P	mm	1360	1700	1475	1670	1600
1	Raccord d'alimentation en eau friode	-	R 2	R 2	R 2½	R 2½	R 2½
2	Raccord de sirtie d'eau chaude	-	R 2	R 2	R 2½	R 2½	R 2½
3	Raccord de la sortie échangeur	-	Rp 1	Rp 1	Rp 1	Rp 1¼	Rp 1¼
4	Raccord de l'entrée échangeur	-	Rp 1	Rp 1	Rp 1	Rp 1¼	Rp 1¼
7a	Raccord capteur de température		Rp %	Rp %	Rp %	Rp %	Rp %
7b	Raccord recirculation	-	Rp %	Rp %	Rp %	Rp %	Rp %
7c	Raccord capteur de température/ de la soupape T&P		Rp %	Rp %	Rp %	Rp %	Rp %
8	Raccord anode	-	Rp 1¼Rp 1¼	Rp 1¼	Rp 1¼Rp 1¼	Rp 1¼Rp 1¼

305 1145

IMD-0272

2 Installation

2.1 Schema de raccordement 6

Legende

1. groupe de sécurité (obligatoire)
2. soupape thermique (recommende)
3. vanne d'arrêt (recommende)
4. clapet anti-retour (obligatoire)
5. circulateur de bouclage (optionl)

A. alimentation en eau friode
B. sortie d'eau chaude
C. counduit de circulation
bouclage ECS
F. entrée échangeur thermique
G. sortie échangeur thermique

IMD-0381

L'installation doit être réalisée par un installateur agréé conformément aux régulations en vigueur générales et locales.

2.2.1 Cote eau froide

Voir (A) du schéma de raccordement (2.1 "Schéma de raccordement").

1. Si la pression de la cabalisation d'eau est supérieure à la pression prescrite (1.4 "Données générales"), installez une vanne de réduction approveée.
2. Placez un groupe de sécurité approuve (2) côte eau froide conforme aux prescriptions en viqueur.
3. Raccordez le cote trop-plein du groupe de sécurité (2) à une conduite d'evacuation d'eau ouverte.

Attention

Un groupe de sécurité est obligatoire. Montez-le le plus pres possible de l'appareil.

Avertissement

Entre la combinaison d'entrée et l'appareil, vous ne pouvez jamais monter de vanne d'arrêt ou de clapet anti-retour.

2.2.2 Cote eau chaude

Voir (B) du schéma de raccordement (2.1 "Schéma de raccordement").

Note

L'installation des longues conduites d'eau chaude evite les pertes energétiques inutiles

1. En option: Montez un thermomre (12) afin de contrôler la température de l'eau de soutirage.
2. Recommandé: Montez la soupape thermique (3).
3. Installez une vanne d'arrêt (11) dans l'évacuation d'eau froide pour l'entretien.
4. Si une conduite de circulation est nécessaire, continuez avec le montage d'une conduite de circulation (2.2.3 "Conduite de circulation"). Sinon, montez alors l'écrou d'étanchéité avec le joint fourni avec le robinet de vidange.

2.2.3 Conduite de circulation

Voir (C) du schéma de raccordement (2.1 "Schéma de raccordement").

Si l'on souhaite avoir directement de I'eau chaude aux points de vidange, un circulateur peut etre instalé. Il augmente le comfort et previent le gaspillage d'eau.

1. Montez un circulateur d'une capacité correspondant à la grandeur et à la résistance du système de circulation bouclage ECS.
2. Montez un clapet anti-retour (5) après le circulateur pour garantir le sens de circulation.
3. Montez deux vannes d'arrêt (4) à des fins de maintenance.
4. Raddordez la conduite de circulation conformément au schéma de branchement (2.1 "Schéma de raccordement").

3 Effecteur l'entretien

Attention

L'entretien ne peut être effectué que par un professionnel de la maintenance ou de l'entretien/agréé.

A chaque entretien, l'appareil doit être contrôle cote eau et cote gaz. L'entretien doit s'effectuer dans l'ordre suivant.

1. Préparer l'entretien
2. Entretien cote eau
3. Terminer l'entretien

Note

Pour commander des pieces de rechange., il est important de préciser le type d'appareil. L modele d'appareil et le numero de série complet de l'appareil. Ces renseignements figurent sur la plaquette d'identification. Ces informations permetront de déterminer les données des pieces de rechange.

3.1 Préparer l'entretien

La préparation de l'entretien se compose du test et du contrôle des quelques composants et se compose des étapes suivantes :

1. Testez le fonctionnement du clapet d'expansion du groupe de sécurité. L'eau doit jailir de manière uniforme.
2. Vérifiez les conduites d'évacuation des soupapes de trop-plein er éliminez les restes de calcaires prênts.
3. Vidangez l'appareil.

3.2 Entretien cote eau

L'entretien du cote eau consiste a detartr et nettoyer le reservoir et controler les anodes.

3.2.1 Détartrage et nettoyage de la cuve

Un dépôt calcaire et du tartre empêchent la bonne conduction de la chaleur vers l'eau. Un détartrage périodique empêche la formation de ce dépôt. La durée de vie de l'appareil s'en trouve prolongée et le processus d'échauffement optimisé.

En déterminant la fréquence des entretiens, il convient de tener compte de la vitesse de l'entartrage. Le tartre dépend de la condition locale de l'eau, de la consommation et de la température de l'eau réglée. Afin de prévenir le tartre trop massif, nous conseillons de régler la température à 60^ maximum.

Afin de garantir un bon verrouillage étanche des ouvertures de nettoyage, il faudra replacer les joints d'étanchéité, boulons et évientuèlement le couvercle après les avoir ouvertes. Notre fournisseur /fabricant peut vous fournir les kits nécessaires.

L'appareil est doté d'une ouverture de nettoyage pour faciliter le détartrage et le nettoyage du réservoir.

Ordre du travail:

1. Faites tourner les boulons de l'ouverture de nettoyage.
2. Eliminez le couvercle et le joint.
3. Inspectez le réservoir. Eliminez la couche de calcaire accumulée et les saletés.
4. Si la couche de calcaire ne peut être éliminée manuellement, il convient de retarder le calcaire avec un détartrant. Prenez contact avec le fournisseur/fabricant pour un conseil sur le détartrant à utiliser.
5. Fermez l'ouverture de nettoyage. Pour éviter tout dommage au réservoir, les boulons doivent être visés avec un couple de 50 Nm maximum. Utilisez à cet effet l'outillage adapté.

3.1.2 Contrôle des anodes

Les anodes assurent la protection du réservoir en seacriffant. Quand le matériel de l'anode est insuffisant, cela peut mener à une mauvaise protection du réservoir qui déboute sur une fuite du réservoir.

1. Déconnectez les anodes une par une.
2. Contrôlez le diamètre de chaque anode à différents endroits. Le diamètre peut atteindre au moins 60% du diamètre d'origine.
3. Si le diamètre s'éleve à moins que le minimum, l'anode doit être remplaçée. Prenez contact avec le fournisseur/fabricant pour la commande de nouvelles anodes.
4. Montez les (nouvelles) anodes.

4 Garantie

4.1 Garantie générale

Si, durant l'année suivant la date initiale d'installation d'un chauffe-eau livre par A.O. Smith après examen par et sur l'appreciation exclusive de A.O. Smith toute partie ou piece, à l'exception de la cuve, ne fonctionne pas ou ne fonctionne pas correctement suite à des vices de construction ou de matériel, A.O. Smith replacera ou réparera la partie ou piece défectueuse.

4.2 Garantie sur la cuve

Si, moins de trois ans après la date initiale de l'installation d'un chauffe-eau livre par A.O. Smith, après examen par et sur l'appréciation exclusive de A.O. Smith, la cuve en acier thermo vitrifié presente des fuites suite à une formation de rouille ou de corrosion du côte de l'eau, A.O. Smith mettra à disposition un nouveau chauffe-eau à accumulation de même contenance et de même qualité. Il sera accordé une garantie sur la cuve de remplacement, valable pour le reste de la période de garantie du chauffe-eau initial. En dérogation à l'article 2, la durée de garantie de trois ans valable pour la cuve en acier thermo vitrifié est ramenée à un an après la date initiale d'installation si de l'eau filtrée adoucie coule dans le chauffe-eau ou est conservée.

4.3 Conditions d'installation et d'utilisation

La garantie visée aux articles 1 et 2 est valable exclusivement si les conditions suivantes sont remplies:

a. Le chauffe-eau est installé compte tenu des prescriptions d'installation appliquées par A.O. Smith pour un modele spécifique et conformément aux arrêtés, prescriptions et règlements officiens en ce qui concerne les installations et les constructions.
b. Le chauffe-eau reste installe a l'endetroit initial.
c. Il est fait usage exclusivement d'eau potable, circulant librement en tout temps, tandis que la cuve est à l'abri des effets dégradants de tartre et de dépôt calcaire (utilisation obligatoire d'un échangeur thermique pour rechauffement indirect d'eau salée ou corrosive).
d. Un entretien préventif permet d'éliminer tout dépôt calcaire dans la cuve.
e. La température de l'eau du chauffe-eau ne doit pas excéder la température maximale prévue.
f. La pression hydraulique et / ou la charge thermique n'excédent pas les maxima indiqués sur la plaque signalétique du chauffe-eau.
g. Le chauffe-eau est placé dans un environnement non corrosif.
h. Le chauffe-eau est pourvu d'un groupe de sécurité approuvé à cette fin par une autorité compétente, de capacité suffisante, n'excedant pas la pression de fonctionnement telle qu'indiquée sur le chauffe-eau, ainsi qu'eventuellement d'une soupape de pression et température montée conformément aux prescriptions de A.O. Smith relatives au modele spécifique de chauffe-eau et compte tenu des prescriptions et règlements locaux officiers.
i. L'appareil doit toujours être équipé d'une protection cathodique. Si des anodes sont appliquées, il faut les replacer et les renouveler des qu'elles sont usées à 60% ou plus. Lors de l'application des anodes électriques, il faut vérifier qu'elles fonctionnent continulement.

	IT 400 / 500 / 600 / 750 / 1000
4.4 Exclusions	La garantie visée dans les articles 1 et 2 ne couvre pas les cas suivants:a. si le chauffe-eau a subi des dégradation sous l'effet d'agents extérieurs;b. en cas de négligence (y compris exposition au gel), modification, usage incorrect et/ouabusif du chauffe-eau et lorsqu'on a essayé de réparer soi-même les fuités;c. si des saletés ou autres particules se sont infiltrées dans la cuve;d. si la conductivité hydraulique est inférieure à 125 μS/cm et/ou si la durée (ionsterrestres alcalins) de l'eau est inférieure à 1,00 mmol/lit;e. si de l'eau remise en circulation sans être filtrée coule dans le chauffeeau ou y eststockée;f. si l'on a essayé de réparer soi-même un chauffe-eau défectueux.
4.5 Portée de lagarantie	Les obligations de A.O. Smith conformes à la garantie accordée se limite à la livraison gratuite de l'entrepôt des pieces ou parties à replacer ou de l'appareil à replacer. Les frais de transport, de travail, d'installation et autres frais relatifs au remplacement neviennent pas à charge de A.O. Smith.
4.6 Réclamations	Toute réclamation basée sur la garantie donnée doit être déposée auprès du distributeur quia vendu le chauffe-eau ou d'un distributeur des produits A.O. Smith Water ProductsCompany. L'examen du chauffe-eau tel que mentionné dans les articles 1 et 2 aura lieu dans un laboratoire de A.O. Smith.
4.7 Obligations deA.O. Smith	En ce qui concerne les chauffe-eau fournis et chauffe-eau de rechange (parties ou piecesde ces chauffe-eau), A.O. Smith ne donne aucune autre garantie que celle formuléeexpressément dans le présente certificate.En vertu de la presente garantie ou d'autre manière, A.O. Smith décline toute responsabilitéquant aux dégats causés aux personnes ou aux biens par le chauffe-eau (ou parties oupièces ou cuve en acier thermo vitrifié) ou par le chauffe-eau de rechange livré par elle.
