Producttype	Accumulatieboiler
Merk	A.O. Smith
Model	ST 2000
Capaciteit	1880 liter
Leeggewicht	350 kg
Maximale vloerbelasting	2230 kg
Maximale werkdruk	800 kPa (8 bar)
Maximale temperatuur	95 °C
Aantal anodes	3
Totale hoogte	2118 mm
Diameter van het apparaat (zonder isolatie)	1100 mm
Aansluiting koud water	R 2"
Aansluiting warm water	R 2"
Aansluiting recirculatie	Rp 1¼"
Aansluiting T&P-klep	R 2"
Aansluiting anode	Rp ¾"
Aansluiting temperatuursensor	Rp ¼"
Hoofdfuncties	Verwarming van drinkwater, kathodische bescherming door opofferingsanodes, mogelijkheid voor warmwaterrecirculatie
Onderhoud	Periodiek ontkalken, controle en vervanging van anodes
Reinigingsopening	Diameter 110 mm
Veiligheid	Verplichte veiligheidsgroep, aanbevolen thermische klep
Garantie op het vat	3 jaar (onder voorwaarden)
Garantie op onderdelen	1 jaar
Waterspecificaties	Hardheid >1,00 mmol/l, pH 7,0-9,5, geleidbaarheid >125 μS/cm

Veelgestelde vragen - ST 2000 A.O. Smith

Wat is de capaciteit van de ST 2000 boiler?

De capaciteit is 1880 liter.

Welke maximale druk kan het apparaat aan?

De maximale werkdruk is 800 kPa (8 bar).

Welke hydraulische aansluitingen zijn beschikbaar?

De hoofdaansluitingen zijn R 2" voor koud water, warm water en de T&P-klep, en Rp 1¼" voor de recirculatie.

Hoe onderhoud ik het apparaat?

Periodiek onderhoud is nodig: ontkalken van het vat en controle van de anodes (vervangen als diameter kleiner is dan 60% van de oorspronkelijke diameter).

Wat zijn de garantievoorwaarden voor het vat?

Het thermisch gevitrificeerde stalen vat heeft 3 jaar garantie tegen corrosie, op voorwaarde dat het water voldoet aan de hardheids- en geleidbaarheidsspecificaties en dat de anodes worden onderhouden.

Is een veiligheidsgroep verplicht?

Ja, een veiligheidsgroep is verplicht op de koudwatertoevoer, zo dicht mogelijk bij het apparaat gemonteerd.

Wat is de maximale watertemperatuur?

De maximale watertemperatuur is 95 °C.

Hoeveel anodes zijn geïnstalleerd?

Het apparaat is uitgerust met 3 opofferingsanodes, apart geleverd en te monteren tijdens de installatie.

Kan een recirculatiecircuit worden aangesloten?

Ja, een warmwaterrecirculatiecircuit kan worden geïnstalleerd voor directe beschikbaarheid van warm water, met een circulatiepomp en een terugslagklep.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich op het apparaat en vermeldt het model, het serienummer en de essentiële technische gegevens.

GEBRUIKSAANWIJZING ST 2000 A.O. Smith

Installatie-, Gebruikers- en

Servicehandleiding

Deze handleiding bestaatuit3 talen.

1-NL Handleiding ST 1500 t/m 3000 5
2-UK Manual ST 1500 trough 3000 19
3-FR Notice ST 1500 a 3000 35

UK

Lees deze handleiding zorgvuldig

Waarschuwing

Lees deze handledig zorgvuldig voordat u het toestel in gebruik neemt. Het Niet lezen van deze handledig en het Niet opvolgen van de instructies in deze handledig kan leiden tot ongevallen en schade aan Personen en het toestel.

Alle rechten voorbehonden.

Nietsuitdezeuitgave mag worden gekopieerd,verveelvoudigd en/ofopenbaar gemaakt door middel van druk,fotokopie of op welke andere wijze dan ook,zonder voorafgaande schriftelijke toestemming van A.O.Smith Water Products Company.

A.O. Smith Water Products Company behoudt zich hetrecht voor de specificaties zoals vermeld in deze handleiding te wijzigen.

Handelsmerken

Alle in deze handleiding genoemde merknamen zich geregistreerde handelsmerken van de desbetreffende leveranciers.

Aansprakelijkheid

A.O. Smith Water Products Company is nicht aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeekenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel.

Zie verder de Algemene Voorwaarden. Deze kurz u kostenloos bij ons opvragen.

Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat.

Mocht u toch fouten of onduidelijkeden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.

Meer informatie

Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan Niet contact op te nemen met:

Algemeen: [phone]

Fax: [phone]

E-mail: [e-mail]

Website: www.aosmith.nl

Voor problemen met de aansluitingen op gas, - elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installmentie.

ST 1500/2000/2500/3000

Inhoudsopgave

1 Technische specificaties 9

1.1 Vloerbelasting 9
1.2 Watersamenstelling 9
1.3 Werkruimte 9
1.4 Algemene gegevens 9
1.5 Afmetingen 10

2 Installatie 11

2.1 Aansluitschema 11
2.2 Wateraansluitingen 12

3 Onderhoud 13

3.1 Onderhoud voorbereiden 13
3.2 Waterzijdig onderhoud 13

4 Garantie 15

4.1 Garantie algemeen 15
4.2 Garantie tank 15
4.3 Voorwaarden installment en gebruik 15
4.4 Uitsluitingen 16
4.5 Omvang garantie 16
4.6 Claims 16
4.7 Verpflichtingen voor A.O. Smith 16

ST 1500/2000/2500/3000

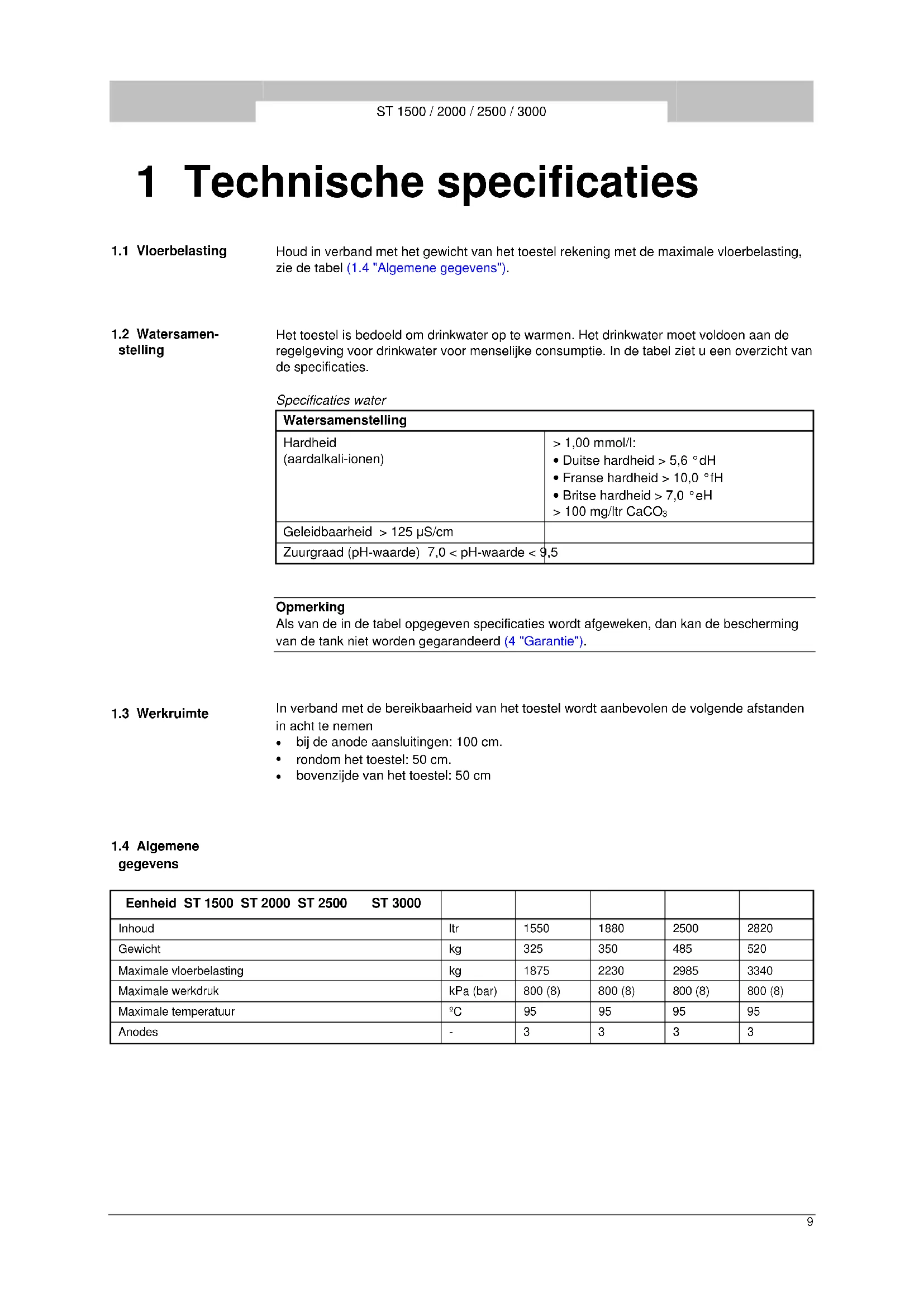

1 Technische specificaties

1.1 Vloerbelasting

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, die tabel (1.4 "Algemene gegevens").

1.2 Watersamenstelling

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater要去 voldoen aan de regelgeving voor drinkwater voor menselijkke consumptie. In de tabel ziet u een overzicht van de specificaties.

Watersamenstelling
Hardheid (aardalkali-ionen)	>1,00 mmol/l: • Duitse hardheid >5,6 °dH • Franse hardheid >10,0 °fH • Britse hardheid >7,0 °eH >100 mg/ltr CaCO3
Geleidbaarheid >125 μS/cm
Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking

Als van de in de tabel opgegeven specificaties worden afgeweken, dan kan de bescherming van de tank Niet worden gegardeerd (4 "Garantie").

1.3 Werkruimte

In verband met de bereikbaarheid van het toestel worden aanbevolen de volgende afstanden in acht te nemen

• bij de anode aansluitingen: 100 cm.
  rondom het toestel: 50 cm
  bovenzijde van het toestel: 50 cm

1.4 Algemene gegevens

Eenheid ST 1500 ST 2000 ST 2500 ST 3000
Inhoud	ltr	1550	1880	2500	2820
Gewicht	kg	325	350	485	520
Maximale vloerbelasting	kg	1875	2230	2985	3340
Maximale werkdruk	kPa (bar)	800 (8)	800 (8)	800 (8)	800 (8)
Maximale temperatuur	°C	95	95	95	95
Anodes	-	3	3	3	3

1.5 Afmetingen

	Eenheid ST 1500 ST 2000 ST 2500 ST 3000
A Totale hoogte			1930 2118	2000 2128
D D	ameter (excl. isolatie)		1100 1100	1400 1400
M	Hoogte koudwatertoevoer		135 135 183	183
N	Hoogte warmwateruitlaat		1930 2118	2000 2128
O	Opening reinigen/inspectie		110 110 110	110
P	Hoogte reinigingsopening		450 450 530	530
R	Hoogte aansluiting		385 385 465	465
S	Hoogte temp. sensor aansluiting		485 485 565	565
T	Hoogte aansluiting		585 585 665	665
U	Hoogte circulatie aansluiting		710 747 790	790
V	Hoogte aansluiting		950 1044 980	1044
W	Hoogte aansluiting		1190 1341	1220 1270
X	Hoogte T&P aansluiting		1515 1703	1495 1623
1	Koudwater aansluiting	-	R 2"	R 2"	R 2"	R 2"
2	Warmwater aansluiting	-	R 2"	R 2"	R 2"	R 2"
7	Aansluiting recirculatie	-	Rp 1¼"	Rp 1¼"	Rp 1¼"	Rp 1¼"
7a	Aansluiting	-	Rp ¾"	Rp ¾"	Rp ¾"	Rp ¾"
8	Aansluiting anode	-	Rp ¾"	Rp ¾"	Rp ¾"	Rp ¾"
11	Aansluiting	-	Rp 2"	Rp 2"	Rp 2"	Rp 2"
12	Aansluiting	-	Rp 2"	Rp 2"	Rp 2"	Rp 2"
13	Aansluiting temp. sensor	-	Rp ¼"	Rp ¼"	Rp ¼"	Rp ¼"
14	Aansluiting T&P	-	Rp 2"	Rp 2"	Rp 2"	Rp 2"

IMD-0642

2 Installatie

Belangrijk

Bij deze toestellen worden de 3 anodes los meegeleverd. Monteer de anodes, met een vloeijaar afdichtingmiddel, in de juiste aansluitingen (8). Wanner de anodes,ijdens in bedrijfsname, Niet gemonteerd zijn verrallen alle garantievooraarden.

2.1 Aansluitschema De figuur geeft het aansluitschema wee. Dit schema wordt gebruikt in de paragrafen waarin het eigenglijke aansluiten worden beschreven.

Legenda

1. inlaatcombinatie (verplicht)
2. T&P-ventiel (aanbevolen)
3. aflsuier (aanbevolen)
4. terugslagklep (verplicht)
5. circulatiepomp (optioneel)

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding

IMD-0643

2.2 Wateraansluitingen

Waarschuwing

De installment dieient te geschienen door een erkend installateur en overeenkomstig de algemeen enplaatselijke geldende voorschriften

2.2.1

Koudwaterzijdig

Zie (A) in het aansluitschema (2.1 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreve (1.4 "Algemene gegevens") druk is,plaats dan een goedgekeurd reducerventiel (1).
2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de geldende voorschriften.
3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.

Let op

Een inlaatcombinatie is verplicht. Monteer deze zo damit möglich bij het toestel.

2.2.2

Waarschuwing

Tussen inaatcombinatie en het toestel mag nooit een aflsuieter of terugslagklep geplaatst worden.

Warmwaterzijdig

Zie (B) in het aansluitschema (2.1 "Aansluitschema").

2.2.3

Opmerking

Isolatie van Lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van het tapwater.
2. Aanbevolen: monteer het T&P-ventiel (3).
3. Monteer een afsluiter (11) in de warmwaterleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding (2.2.3 "Circulatieleiding"). Zo Niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

Circulatieleiding

Zie (C) in het aansluitschema (2.1 "Aansluitschema").

Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geinstalleerd worden. Dit verhoegt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capacititeit overeenkomend met de grootte en waarstand van het circulatiesystem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te garanderen.
3. Monteer voor servicedoeleinden twee aflsuiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").

3 Onderhoud

Let op

Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd.

Bij elke onderhoudsbeurt dient het voorraadvat waterzijdig onderhonden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Onderhoud afronden

Opmerking

Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serialummer van het voorraadvat te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie hunnen gegevens van reserveonderdelen vastgesteld worden.

3.1 Onderhoud voorbereiden

De Voorbereiding van het onderhoud bestaat uit het testen en controlleren van enkele componenten en deze bestaat uit de volgende stappen:

1. Test de werkking van het overstort ventiel van de inlaatcombinatie. Het water dient met een volle straaluit te stromen.
2. Controller de afvoerleidingen van de overstortventielen en verwijder aanwezigekalkresten.
3. Tap het toestel af.

3.2 Waterzijdig onderhoud

Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het controleren van de anodes.

3.2.1 Ontkalken en reinigen tank

Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte maar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor worden de levensduur van het toestel verlangd en bovendien het verwarmingsproces bevorderd.

Bij befaling van de onderhoudsfrequentie dient rekening gehonden te worden met de能力和 kalkvorming. Kalkvorming is afhankelijk van deplaatsilijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen worden een temperatuurinstelling van maximaal 60°C aanbevolen.

Om een goede en waterdichte aflsuiting van een reinigingsopening te waarborgen要去en de pakking, sluitingen, bouteen en eventueel de deksel na opening vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor te verkrijgen.

Voor het eenvoudig ontkalken en reinigen van de tank is het voorraadvat uitergerust met een reinigingsopening.

Werkvolgorde:

1. Draai de bouten van de reiningsopening los.
2. Verwijder de deksel en de pakking.
3. Inspector de tank en verwijder de losse kalkaanslag en verontreinigungen.
4. Indien de kalkaanslag Niet handmatig verwijderd kan worden, dient ontkalkt te worden met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingmiddel.
5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dieren de bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

3.2.2 Controle anodes

Anodes zorgen voor de bescherming van de tank door zich zich op te offeren. Wanner er onvoldoende anode materiaal over is kan dit leiden tot een slechte bescherming van de tank en dat kan waar leiden tot lekkage van de tank.

1. Draai de anodes los.
2. Controller de diameter van de anode op verschillende plekken op de anode. Deze mag minimaal 60% van de originele diameter (25,4mm) bedragen.
3. Indien de diameter van de anodes Niet voldoet aan deze criteria dienen deze verrangen te worden. Neem contact op met de leverancier/fabrikant voor het bestellen van neue anodes.
4. Monteer de (nieuwe) anodes.

4 Garantie

4.1 Garantie algemeen

Indien binnen een jaar na de oorspronkelijke installmentdatum van een door A.O. Smith geleverd voorraadvat, na onderzoek en teruitsluitende beoordeling van A.O. Smith, blijdt dat een deel of onderdeel, met uitzondering van de tank, Niet of nicht juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel verwangen of repareren.

4.2 Garantietank

Indien binnen drieJAar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverd voorraadvat, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, za A.O. Smith een volledig niew voorraadvat van gelijkwaardige groote en kwaliteit ter beschikking stellen. Op het ter verranging beschikbaar gestelde voorraadvat za een garantie gegeven worden voor de duur van de resterende garantiepiode van de oorspronkelijk geleverde voorraadvat. In afwijking van het in articikel 2 bepaalde geldt, dat de garantieteuur wordt teruggebracht tot een Jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door het voorraadvat stroomt of daarin achefterblift.

4.3 Voorwaarden installmente en gebruik

De in articel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:

a. Het voorraadvat is geinstalleerd met inachtneming van zowel de installmentevoorschriften van A.O. Smith geldend voor het specifieke model, als deplaatselijk geldende installmenten bouwverordingen, voorschriften en regelingen van overheidswege.
b. Het voorraadvat blijft geinstalleerd op de oorspronkelijke installmenteplaats.
c. Er wordenuitsuitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geinstalleerde warmtewisselaar verplicht).
d. De tank is door middel van periodiek onderhoud gezrijwaard van schadelijke ketelsteenen kalkaanslag.
e. De Boilerwaturtemperaturen zichn nicht hoger dan de maximale voorgeschreven temperatuur.
f. De waterdruk en/of warmtebelasting Niet groter is dan de maxima aangegeven op de typeplaat van het voorraadvat.
g. Het voorraadvat is geplaatst in een Niet-corrosieve atmosefer of omgeving.
h. Het voorraadvat is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, Niet groter dan de werkdkruk als aangegeven op het voorraadvat en eventuele ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installmentievoorschriften van A.O. Smith die van toepassing zich op het specifieke model voorraadvat en voorts met inachtneming van deplaatselijke voorschriften, verordeningen en regelingen van overheidswege.
i. Het voorraadvat moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoort opofferingsanodes�n toegepast要去en deze worden verrangen en vernieuwd indien en zodra ze voor 60% ofeer verbruikt zich. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zich.

4.4 Uitsluitingen

De in article 1 en 2 bedoelde garantie geldt nicht:

a. indien het Voorraadvat door een van buiten komendeoorzaak is beschadigd;
b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van het voorraadvat en wanner gepoogd is lekken te repareren;
c. indien verontreinigungen of andere deeltjes de tank in hebben kunnen stromen;
d. indien de geleidbaarheid van het water minder is dan 125µS / cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/l;
e. indien ongefilterd, gerecircularerd water door het Voorraadvat stroomt of in het voorraadvat opgeslagen worden;
f. indien gepoogd is zelf een defect voorraadvat te repareren.

4.5 Omvang garantie

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat nicht verder dan kosteloze levering af magazijn van de te verrangen delen of onderdelen respectievelijk voorraadvat. vervoers-, arbeids-, installmente- en andere met de verwangng verband houdende kosten komen Niet voor rekening van A.O. Smith.

4.6 Claims

Een claim Gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie het voorraadvat is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van het voorraadvat bedoeld in de artikelen 1 en 2 zaplaatsvinden in een laboratorium van A.O. Smith.

4.7 Verplichtingen voor A.O. Smith

Met betrekking tot haar voorraadvaten respectievelijk de ter verrangigeleverde (delen of onderden van de) voorraadvaten, worden door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoorid.

A.O. Smith is krachtens de gegeven garantie of anderszins Niet aansprakelijk voor schade aan personen of zaken,veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een doorhaar (ter vervanging) geleverde Voorraadvat.

ST 1500/2000/2500/3000
