Producttype	Accumulatieketel (boiler)
Merk	A.O. Smith
Model	ST 750
Capaciteit	763 liter
Leeggewicht	201 kg
Maximale vloerbelasting	964 kg
Maximale werkdruk	1000 kPa (10 bar)
Maximale temperatuur	95 °C
Aantal anodes	1
Totale hoogte	2030 mm
Diameter	910 mm
Aansluiting koud water	R 2 1/2
Aansluiting warm water	R 2 1/2
Recirculatieaansluiting	Rp 3/4
Aansluiting anode	Rp 1 1/4
Aansluiting T&P-klep	Rp 2
Reinigingsdiameter	180 mm
Materiaal van het vat	Thermisch gevitrificeerd staal
Kathodische bescherming	Opofferingsanode
Garantie op vat	3 jaar (1 jaar bij onthard water)
Garantie op onderdelen	1 jaar
Vereiste watercondities	pH 7-9,5 ; geleidbaarheid >125 µS/cm ; hardheid >1 mmol/l
Aanbevolen onderhoud	Jaarlijks: ontkalken, anodecontrole, controle veiligheidsgroep

Veelgestelde vragen - ST 750 A.O. Smith

Wat is de capaciteit van de boiler ST 750?

De capaciteit is 763 liter.

Wat zijn de afmetingen van het apparaat?

Totale hoogte 2030 mm, diameter 910 mm.

Wat is het leeggewicht?

Het leeggewicht is 201 kg.

Wat is de maximale werkdruk?

De maximale druk is 1000 kPa (10 bar).

Welke maximale temperatuur kan het water bereiken?

De maximale temperatuur is 95 °C.

Hoe het vat onderhouden?

Periodiek ontkalken is noodzakelijk. Voor de reinigingsopening (diameter 180 mm) moeten de pakkingen en bouten worden vervangen. Jaarlijks onderhoud door een professional wordt aanbevolen.

Wanneer moet de anode worden vervangen?

De anode moet worden vervangen wanneer de diameter kleiner is dan 60% van de oorspronkelijke diameter (25,4 mm), dus minder dan 15,24 mm.

Wat is de garantie op het vat?

Het vat heeft 3 jaar garantie. Bij gebruik van onthard water wordt de garantie verminderd tot 1 jaar.

Moet er een veiligheidsgroep worden geïnstalleerd?

Ja, een goedgekeurde veiligheidsgroep is verplicht op de koudwatertoevoer.

Wat te doen als de waterdruk 10 bar overschrijdt?

Er moet een drukregelaar worden geïnstalleerd om de maximale werkdruk (10 bar) niet te overschrijden.

GEBRUIKSAANWIJZING ST 750 A.O. Smith

Installatie-, Gebruikers- en

Servicehandleiding

Deze handleiding bestaat uit 3 talen.

1 - NL Handleiding ST 400 t/m 1000 5
2 - UK Manual ST 400 trough 1000 19
3 - FR Notice ST 400 à 1000 35

UK

Lees deze handleiding zorgvuldig	WaarschuwingLees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel.
	Copyright © 2011 A.O. Smith Water Products CompanyAlle rechten voorbehouden.Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company.A.O. Smith Water Products Company behoudt zich het recht voor de specificaties zoals vermeld in deze handleiding te wijzigen.
Handelsmerken	Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken van de desbetreffende leveranciers.
Aansprakelijkheid	A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel.Zie verder de Algemene Voorwaarden. Deze kunt u kostenlos bij ons opvragen.Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat.Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.
Meer informatie	Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met:A.O. Smith Water Products CompanyPostbus 705500 AB VeldhovenNederlandTelefoon: (gratis) 008008 - AOSMITH0800 - 267 64 84Algemeen: [phone]Fax: [phone]E-mail: [e-mail]: www.aosmith.nlVoor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installatie.

Inhoudsopgave

1 Technische specificaties 9

1.1 Vloerbelasting 9
1.2 Watersamenstelling 9
1.3 Werkruimte 9
1.4 Algemene gegevens 9
1.5 Afmetingen 10

2 Installatie 11

2.1 Aansluitschema 11
2.2 Wateraansluitingen 11

3 Onderhoud 13

3.1 Onderhoud voorbereiden 13
3.2 Waterzijdig onderhoud 13

4 Garantie 15

4.1 Garantie algemeen 15
4.2 Garantie tank 15
4.3 Voorwaarden installatie en gebruik 15
4.4 Uitsluitingen 16
4.5 Omvang garantie 16
4.6 Claims 16
4.7 Verplichtingen voor A.O. Smith 16

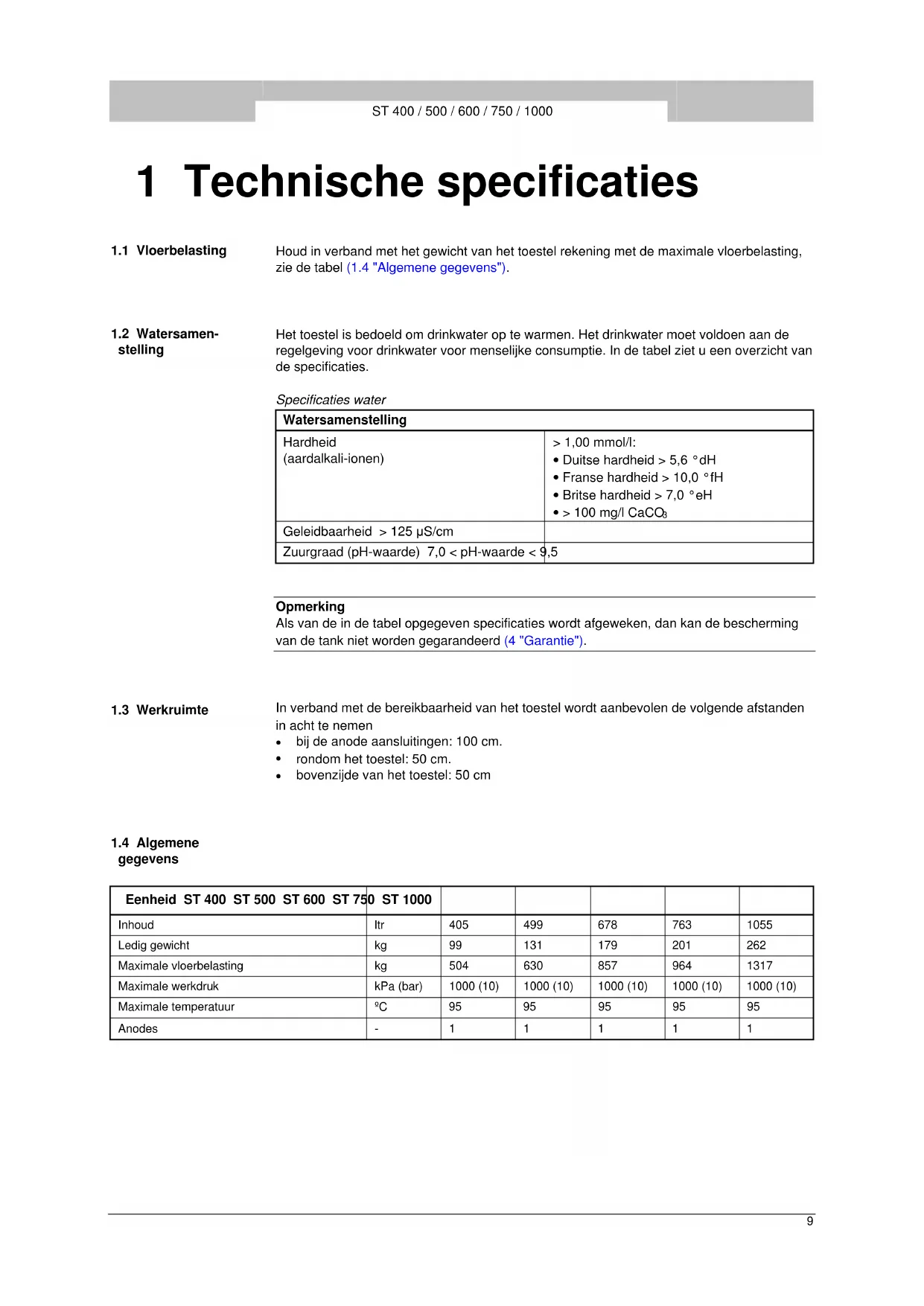

1 Technische specificaties

1.1 Vloerbelasting

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, zie de tabel (1.4 "Algemene gegevens").

1.2 Watersamen-stelling

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een overzicht van de specificaties.

Watersamenstelling
Hardheid(aardalkali-ionen)	>1,00 mmol/l:Duitse hardheid >5,6 °dHFranse hardheid >10,0 °fHBritse hardheid >7,0 °eH>100 mg/l CaCO3
Geleidbaarheid >125 μS/cm
Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking

Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de bescherming van de tank niet worden gegarandeerd (4 "Garantie").

1.3 Werkruimte

In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende afstanden in acht te nemen

• bij de anode aansluitingen: 100 cm.
• rondom het toestel: 50 cm.
• bovenzijde van het toestel: 50 cm

1.4 Algemene gegevens

Eenheid ST 400 ST 500 ST 600 ST 750 ST 1000
Inhoud	ltr	405	499	678	763	1055
Ledig gewicht	kg	99	131	179	201	262
Maximale vloerbelasting	kg	504	630	857	964	1317
Maximale werkdruk	kPa (bar)	1000 (10)	1000 (10)	1000 (10)	1000 (10)	1000 (10)
Maximale temperatuur	°C	95	95	95	95	95
Anodes	-	1	1	1	1	1

1.5 Afmetingen

Eenheid ST 400 ST 500 ST 600 ST 750 ST 1000
A Totale hoogte mm 1705 2040 1835 2030 2000
D Diameter toestel (incl. isolatie) mm 720 720 910 910 1060
M	Hoogte koudwatertoevoer	mm	70	70	85	85	95
N Hoogte warmwateruitlaat	mm 1650 1990	1797	1992 1962
O Diameter inspectie opening	mm 115 115 180 180 180
P Hoogte reinigingsopening	mm 410 410 493 493 530
R Hoogte aansluiting	mm 270 270 315 315 360
S Hoogte aansluiting	mm 348 348 400 400 445
T Hoogte aansluiting	mm 425 425	485 485 530
U Hoogte circulatie aansluiting	mm 510 510 650 650 700
V Hoogte aansluiting	mm 826 995 1040 1080 1100
W Hoogte aansluiting	mm 1094 1348	1255	1374 1351
X Hoogte aansluiting	mm 1362 1700	1466	1662 1592
1	Aansluiting koudwatertoevoer	-	R 2	R 2	R 21/2	R 21/2	R 21/2
2	Aansluiting warmwateruitlaat	-	R 2	R 2	R 21/2	R 21/2	R 21/2
7	Aansluiting circulatie	-	Rp 3/4	Rp 3/4	Rp 3/4	Rp 3/4	Rp 3/4
8	Aansluiting anode	-	Rp 11/4	Rp 11/4	Rp 11/4	Rp 11/4	Rp 11/4
11	Aansluiting	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2
12	Aansluiting	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2
13	Aansluiting temp. sensor	-	Rp 1/4	Rp 1/4	Rp 1/4	Rp 1/4	Rp 1/4
14	T&P aansluiting	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2

2.1 Aansluitschema De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen waarin het eigenlijke aansluiten wordt beschreven.

Legenda

1. inlaatcombinatie (verplicht)
2. T&P-ventiel (aanbevolen)
3. afsluiter (aanbevolen)
4. terugslagklep (verplicht)
5. circulatiepomp (optioneel)

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
F. ingang warmtewisselaar
G. uitgang warmtewisselaar

IMD-0545

2.2 Wateraansluitingen

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften

2.2.1

Koudwaterzijdig

Zie (A) in het aansluitschema (2.1 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreven (1.4 "Algemene gegevens") druk is, plaats dan een goedgekeurd reduceerventiel (1).
2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de geldende voorschriften.
3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.

Let op

Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel.

Waarschuwing

Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep geplaatst worden.

2.2.2

Warmwaterzijdig

Zie (B) in het aansluitschema (2.1 "Aansluitschema").

Opmerking

Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van het tapwater.
2. Aanbevolen: monteer het T&P-ventiel (3).
3. Monteer een afsluiter (11) in de warmwaterleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding (2.2.3 "Circulatieleiding"). Zo niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

2.2.3

Circulatieleiding

Zie (C) in het aansluitschema (2.1 "Aansluitschema").

Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de grootte en weerstand van het circulatiesysteem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te garanderen.
3. Monteer voor servicedoeleinden twee afsluiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").

3 Onderhoud

Let op

Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd.

Bij elke onderhoudsbeurt dient het voorraadvat waterzijdig onderhouden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Onderhoud afronden

Opmerking

Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serienummer van het voorraadvat te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen gegevens van reserveonderdelen vastgesteld worden.

3.1 Onderhoud voor- bereiden

De voorbereiding van het onderhoud bestaat uit het testen en controleren van enkele componenten en deze bestaat uit de volgende stappen:

1. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient met een volle straal uit te stromen.
2. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige kalkresten.
3. Tap het toestel af.

3.2 Waterzijdig onderhoud

Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het controleren van de anodes.

3.2.1 Ontkalken en reinigen tank

Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces bevorderd.

Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal 60°C aanbevolen.

Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen moeten de pakking, sluitringen, bouten en eventueel de deksel na opening vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor te verkrijgen.

Voor het eenvoudig ontkalken en reinigen van de tank is het voorraadvat uitgerust met een reinigingsopening.

Werkvolgorde:

1. Draai de bouten van de reiningsopening los.
2. Verwijder de deksel en de pakking.
3. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.
4. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te worden met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingmiddel.
5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen de bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

3.2.2 Controle anodes

Anodes zorgen voor de bescherming van de tank door zich zelf op te offeren. Wanneer er onvoldoende anode materiaal over is kan dit leiden tot een slechte bescherming van de tank en dat kan weer leiden tot lekkage van de tank.

1. Draai de anodes los.
2. Controleer de diameter van de anode op verschillende plekken op de anode. Deze mag minimaal 60% van de originele diameter (25,4 mm) bedragen.
3. Indien de diameter van de anodes niet voldoet aan deze criteria dienen deze vervangen te worden. Neem contact op met de leverancier/fabrikant voor het bestellen van nieuwe anodes.
4. Monteer de (nieuwe) anodes.

4 Garantie

4.1 Garantie algemeen

Indien binnen één jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverd voorraadvat, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel vervangen of repareren.

4.2 Garantie tank

Indien binnen drie jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverd voorraadvat, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuw voorraadvat van gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op het ter vervanging beschikbaar gestelde voorraadvat zal een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde voorraadvat. In afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door het voorraadvat stroomt of daarin achterblijft.

4.3 Voorwaarden installatie en gebruik

De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:

a. Het voorraadvat is geïnstalleerd met inachtneming van zowel de installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de plaatselijk geldende installatieen bouwverordeningen, voorschriften en regelingen van overheidswege.

b. Het voorraadvat blijft geïnstalleerd op de oorspronkelijke installatieplaats.

c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde warmtewisselaar verplicht).

d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke ketelsteen- en kalkaanslag.

e. De boilerwatertemperaturen zijn niet hoger dan de maximale voorgeschreven temperatuur.

f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op de typeplaat van het voorraadvat.

g. Het voorraadvat is geplaatst in een niet-corrosieve atmosfeer of omgeving.

h. Het voorraadvat is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de werkdruk als aangegeven op het voorraadvat en eventueel ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van toepassing zijn op het specifieke model voorraadvat en voorts met inachtneming van de plaatselijke voorschriften, verordeningen en regelingen van overheidswege.

i. Het voorraadvat moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoor opofferingsanodes zijn toegepast moeten deze worden vervangen en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.

4.4 Uitsluitingen

De in artikel 1 en 2 bedoelde garantie geldt niet:

a. indien het voorraadvat door een van buiten komende oorzaak is beschadigd;

b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van het voorraadvat en wanneer gepoogd is lekken te repareren;

c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen;

d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/l;

e. indien ongefilterd, gerecirculeerd water door het voorraadvat stroomt of in het voorraadvat opgeslagen wordt;

f. indien gepoogd is zelf een defect voorraadvat te repareren.

4.5 Omvang garantie

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder dan kosteloze levering af magazijn van de te vervangen delen of onderdelen respectievelijk voorraadvat. vervoers-, arbeids-, installatie- en andere met de vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.

4.6 Claims

Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie het voorraadvat is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van het voorraadvat bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium van A.O. Smith.

4.7 Verplichtingen voor A.O. Smith

Met betrekking tot haar voorraadvaten respectievelijk de ter vervanging geleverde (delen of onderdelen van de) voorraadvaten, wordt door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoord.

A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor schade aan personen of zaken, veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een door haar (ter vervanging) geleverde voorraadvat.

ST 400 / 500 / 600 / 750 / 1000
