ST 750 - Chaudière A.O. Smith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à accumulation (chauffe-eau)
Marque	A.O. Smith
Modèle	ST 750
Capacité	763 litres
Poids à vide	201 kg
Charge maximale au sol	964 kg
Pression de fonctionnement max.	1000 kPa (10 bar)
Température maximale	95 °C
Nombre d'anodes	1
Hauteur totale	2030 mm
Diamètre	910 mm
Raccordement eau froide	R 2 1/2
Raccordement eau chaude	R 2 1/2
Raccord recirculation	Rp 3/4
Raccord anode	Rp 1 1/4
Raccord soupape T&P	Rp 2
Diamètre de nettoyage	180 mm
Matériau de la cuve	Acier thermo vitrifié
Protection cathodique	Anode sacrificielle
Garantie cuve	3 ans (1 an si eau adoucie)
Garantie pièces	1 an
Conditions d'eau requises	pH 7-9,5 ; conductivité >125 µS/cm ; dureté >1 mmol/l
Entretien recommandé	Annuel : détartrage, contrôle anode, vérification groupe sécurité

FOIRE AUX QUESTIONS - ST 750 A.O. Smith

Quelle est la capacité du chauffe-eau ST 750 ?

La capacité est de 763 litres.

Quelles sont les dimensions de l'appareil ?

Hauteur totale 2030 mm, diamètre 910 mm.

Quel est le poids à vide ?

Le poids à vide est de 201 kg.

Quelle est la pression de fonctionnement maximale ?

La pression maximale est de 1000 kPa (10 bar).

Quelle température maximale peut atteindre l'eau ?

La température maximale est de 95 °C.

Comment entretenir la cuve ?

Un détartrage périodique est nécessaire. Pour l'ouverture de nettoyage (diamètre 180 mm), il faut remplacer les joints et boulons. Un entretien annuel par un professionnel est recommandé.

Quand faut-il remplacer l'anode ?

L'anode doit être remplacée lorsque son diamètre est inférieur à 60 % du diamètre d'origine (25,4 mm), soit moins de 15,24 mm.

Quelle est la garantie sur la cuve ?

La cuve est garantie 3 ans. Si de l'eau adoucie est utilisée, la garantie est réduite à 1 an.

Faut-il installer un groupe de sécurité ?

Oui, un groupe de sécurité approuvé est obligatoire sur l'alimentation en eau froide.

Que faire si la pression d'eau dépasse 10 bar ?

Il faut installer un réducteur de pression en amont pour ne pas dépasser la pression maximale de fonctionnement (10 bar).

MODE D'EMPLOI ST 750 A.O. Smith

Notice d'installation, Mode d'emploi,

Notice d'entretien

Inhoudsopgave / Table of contents / Table des matières

NL

Ce notice est composé de 3 langues.

1 - NL Handleiding ST 400 t/m 1000 .... 5
2 - UK Manual ST 400 trough 1000 19
3 - FR Notice ST 400 à 1000 35

Veuillez lire attentivement Attention

ce manuel

Lisez attentivement ce manuel d'instructions avant de mettre l'appareil en service. Ce manuel d'instructions doit être lu scrupuleusement et les instructions de ce manuel d'instructions doivent être suivies sous peine d'accidents et de dégâts matériels et/ou de blessures corporelles.

Droits d'auteur © 2011 A.O. Smith Water Products Company

Tous droits réservés.

Aucune partie de ce document ne peut être copiée, dupliquée et/ou diffusée par impression, photocopie ou tout autre moyen de reproduction, sans l'accord écrit préalable de A.O. Smith Water Products Company.

A.O. Smith Water Products Company se réserve le droit de modifier les spécifications de ce manuel d'instructions.

Marques de commerce

Toutes les marques mentionnées dans ce manuel d'instructions sont des marques déposées par les fournisseurs concernés.

Responsabilité

A.O. Smith Water Products Company n'est pas responsable des réclamations de tiers liées à une utilisation inadéquate autre que celle mentionnée dans ce manuel d'instructions et conformément aux Conditions générales déposées auprès de la Chambre de commerce.

Voir les Conditions générales pour plus de détails. Celles-ci peuvent être obtenues gratuitement sur simple demande.

Bien que nous ayons apporté le plus grand soin à la réalisation de descriptions correctes et, le cas échéant, complètes des composants importants, il se peut que le manuel d'instructions comporte des erreurs et des imprécisions.

Si vous découvrez des erreurs ou des imprécisions dans ce manuel d'instructions, n'hésitez pas à nous en faire part. Votre aide contribuera à améliorer la documentation.

Pour plus d'informations

Si vous avez des remarques ou des questions concernant des sujets spécifiques qui ont trait à l'appareil, n'hésitez pas à prendre contact avec :

Site web : www.aosmith.fr

En cas de problèmes de raccordement aux installations de gaz, d'électricité et d'eau, adressez-vous au fournisseur/à l'installateur de votre installation.

ST 400 / 500 / 600 / 750 / 1000

Table des matières

1 Spécifications techniques 39

1.1 Charge maximale au sol l'appareil 39

1.2 Composition de l'eau 39

1.3 Espace de travail 39

1.4 Données générales 39

1.5 Dimensions 40

2 Installation 41

2.1 Schéma de raccordement 41

2.2 Raccordement hydraulique 41

3 Effecteur l'entretien 43

3.1 Préparer l'entretien 43

3.2 Entretien côté eau 43

4 Garantie 45

4.1 Garantie générale 45

4.2 Garantie sur la cuve 45

4.3 Conditions d'installation et d'utilisation 45

4.4 Exclusions 46

4.5 Portée de la garantie 46

4.6 Réclamations 46

4.7 Obligations de A.O. Smith 46

ST 400 / 500 / 600 / 750 / 1000

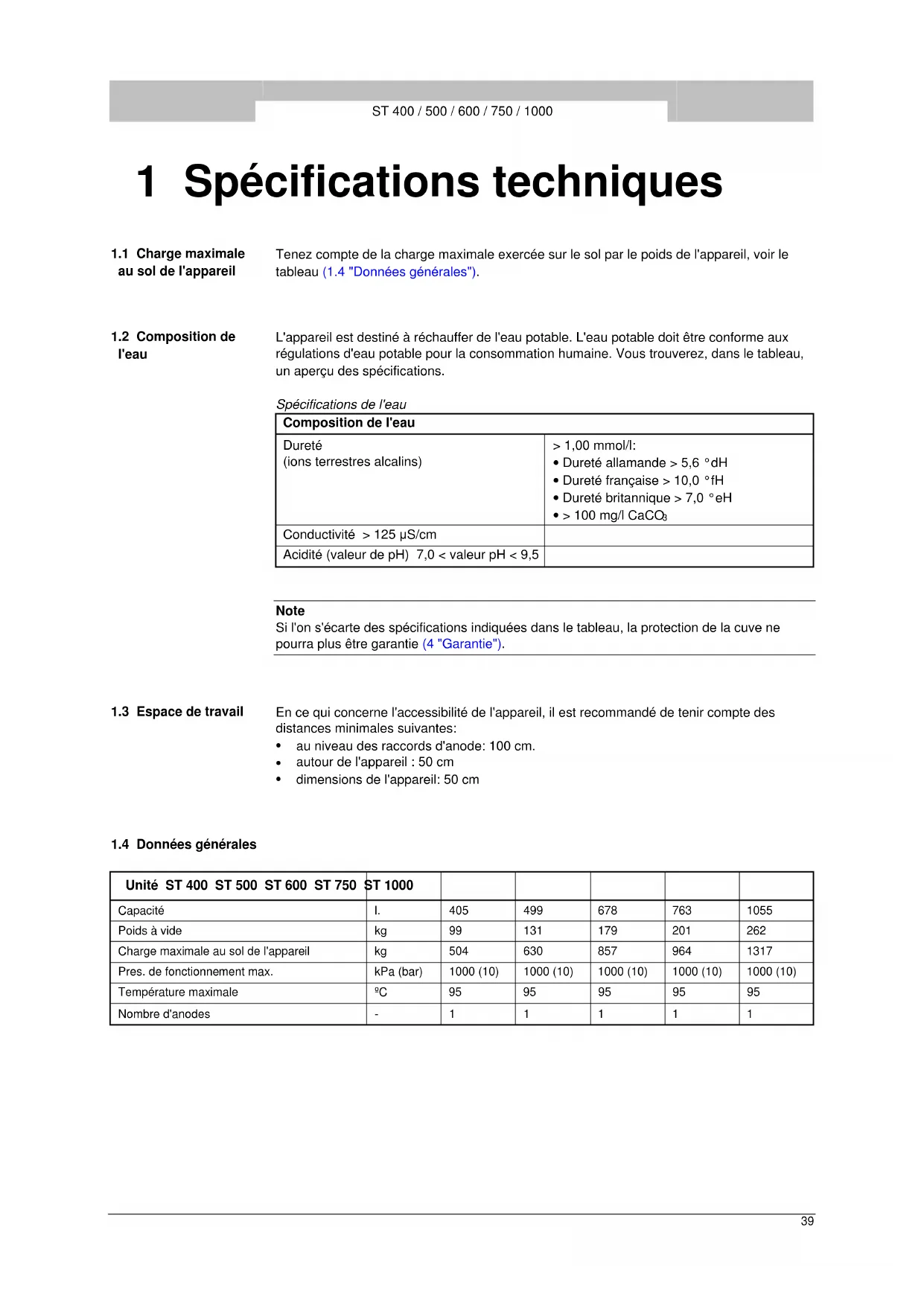

1 Spécifications techniques

1.1 Charge maximale au sol de l'appareil

Tenez compte de la charge maximale exercée sur le sol par le poids de l'appareil, voir le tableau (1.4 "Données générales").

1.2 Composition de l'eau

L'appareil est destiné à réchauffer de l'eau potable. L'eau potable doit être conforme aux régulations d'eau potable pour la consommation humaine. Vous trouverez, dans le tableau, un aperçu des spécifications.

Spécifications de l'eau

Composition de l'eau
Dureté(ions terrestres alcalins)	>1,00 mmol/l:Dureté allamande >5,6 °dHDureté française >10,0 °fHDureté britannique >7,0 °eH>100 mg/l CaCO3
Conductivité >125 μS/cm
Acidité (valeur de pH) 7,0 < valeur pH < 9,5

Note

Si l'on s'écarte des spécifications indiquées dans le tableau, la protection de la cuve ne pourra plus être garantie (4 "Garantie").

1.3 Espace de travail

En ce qui concerne l'accessibilité de l'appareil, il est recommandé de tenir compte des distances minimales suivantes:

• au niveau des raccords d'anode: 100 cm.
• autour de l'appareil : 50 cm
• dimensions de l'appareil: 50 cm

1.4 Données générales

Unité ST 400 ST 500 ST 600 ST 750 ST 1000
Capacité	l.	405	499	678	763	1055
Poids à vide	kg	99	131	179	201	262
Charge maximale au sol de l'appareil	kg	504	630	857	964	1317
Pres. de fonctionnement max.	kPa (bar)	1000 (10)	1000 (10)	1000 (10)	1000 (10)	1000 (10)
Température maximale	°C	95	95	95	95	95
Nombre d'anodes	-	1	1	1	1	1

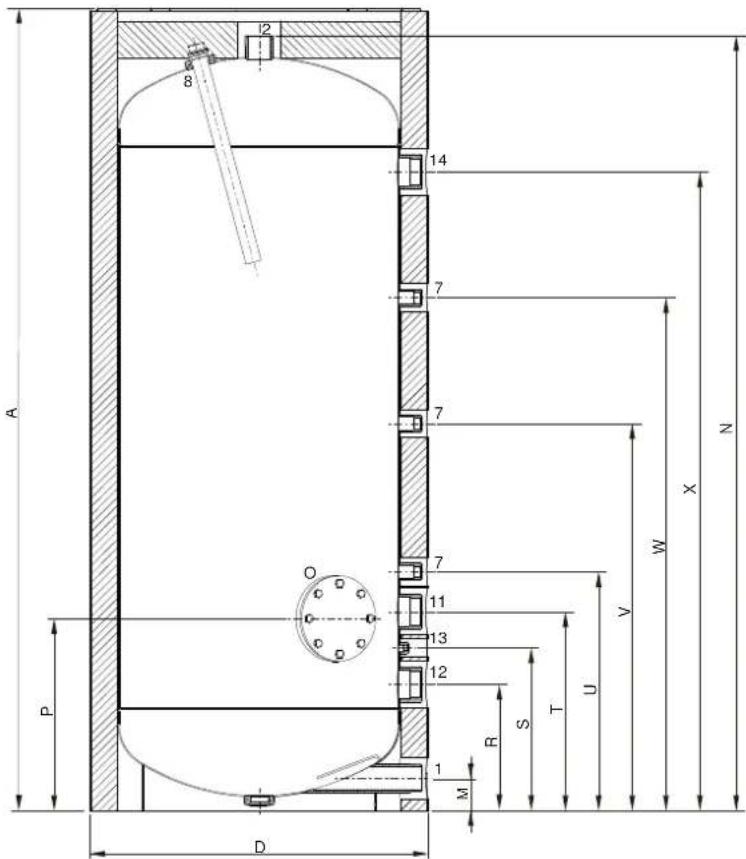

1.5 Dimensions

Unité ST 400 ST 500 ST 600 ST 750		ST 1000
A	Hauteur totale	mm 1705 2040 1835 2030 2000
D	Diamètre de l'appareil	mm 720 720 910 910 1060
M	Hauteur de l'alimen. en eau froide mm 70	70 85 85 95
N	Hauteur de la sortie d'ean chaude mm 1650 1990 1797		1992 1962
O	Diamètre de nettoyage mm 115 115 180	180 180
P	Hauteur de regard de nettoyage	mm 410 410 493 493 530
R	Hauteur du raccord mm 270 270 315 315 360
S	Hauteur du raccord	mm 348 348 400 400 445
T	Hauteur du raccord	mm 425 425 485 485 530
U	Hauteur du raccord recirculation mm 510 510 650 650 700
V	Hauteur du raccord	mm 826 995 1040 1080		1100
W	Hauteur du raccord	mm 1094 1348 1255 1374 1351
X	Hauteur du rac. de la soupape T&P mm 1362 1700		1466 1662 1592
1	Raccord d'alimentation en eau fiord	-	R 2	R 2	R 21/2	R 21/2	R 21/2
2	Raccord de sirtie d'eau chaude	-	R 2	R 2	R 21/2	R 21/2	R 21/2
7	Raccord recirculation	-	Rp 3/4	Rp 3/4	Rp 3/4	Rp 3/4	Rp 3/4
8	Raccord anode	-	Rp 11/4 Rp 11/4 Rp 11/4 Rp		11/4 Rp 11/4
11	Raccord	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2
12	Raccord	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2
13	Raccord temp. capteur	-	Rp 1/4	Rp 1/4	Rp 1/4	Rp 1/4	Rp 1/4
14	Raccord soupape T&P	-	Rp 2	Rp 2	Rp 2	Rp 2	Rp 2

2.1 Schéma de raccordement. Cette illustration représente le schéma de raccordement. Ce schéma est utilisé dans les déments paragraphes suivants contenant une description du raccordement proprement dit.

Légende

1. groupe de sécurité (obligatoire)
2. soupape thermique (recommandée)
3. vanne d'arrêt (recommandée)
4. clapet anti-retour (obligatoire)
5. circulateur de bouclage (option)

A. alimentation en eau froide
B. sortie d'eau chaude
C. conduit de circulation bouclage ECS
F. entrée échangeur thermique
G. sortie échangeur thermique

IMD-0545

L'installation doit être réalisée par un installateur agréé conformément aux régulations en vigueur générales et locales.

2.2.1

Côte eau froide

Voir (A) du schéma de raccordement (2.1 "Schéma de raccordement").

1. Si la pression de la cabalisation d'eau est supérieure à la pression prescrite (1.4 "Données générales"), installez une vanne de réduction approuvée.
2. Placez un groupe de sécurité approuvé (2) côte eau froide conforme aux prescriptions en vigueur.
3. Raccordez le côté trop-plein du groupe de sécurité (2) à une conduite d'evacuation d'eau ouverte.

Attention

Un groupe de sécurité est obligatoire. Montez-le le plus près possible de l'appareil.

Avertissement

Entre la combinaison d'entrée et l'appareil, vous ne pouvez jamais monter de vanne d'arrêt ou de clapet anti-retour.

2.2.2

Côte eau chaude

Voir (B) du schéma de raccordement (2.1 "Schéma de raccordement").

Note

L'installation des longues conduites d'eau chaude évite les pertes énergétiques inutiles

1. En option: Montez un thermomètre afin de contrôler la température de l'eau de soutirage.
2. Recommandé: Montez la soupape thermique (3).
3. Installez une vanne d'arrêt (11) dans l'evacuation d'eau froide pour l'entretien.
4. Si une conduite de circulation est nécessaire, continuez avec le montage d'une conduite de circulation (2.2.3 "Conduite de circulation"). Sinon, montez alors l'ecrou d'étanchéité avec le joint fourni avec le robinet de vidange.

2.2.3

Conduite de circulation

Voir (C) du schéma de raccordement (2.1 "Schéma de raccordement").

Si l'on souhaite avoir directement de l'eau chaude aux points de vidange, un circulateur peut être installé. Il augmente le confort et prévient le gaspillage d'eau.

1. Montez un circulateur d'une capacité correspondant à la grandeur et à la résistance du système de circulation bouclage ECS.
2. Montez un clapet anti-retour (5) après le circulateur pour garantir le sens de circulation.
3. Montez deux vannes d'arrêt (4) à des fins de maintenance.
4. Raddordez la conduite de circulation conformément au schéma de branchement (2.1 "Schéma de raccordement").

3 Effecteur l'entretien

Attention

L'entretien ne peut entré effectué que par un professionnel de la maintenance ou de l'entretien agréé.

A chaque entretien, l'appareil doit être contrôlé côté eau et côté gaz. L'entretien doit s'effectuer dans l'ordre suivant.

1. Préparer l'entretien
2. Entretien côté eau
3. Terminer l'entretien

Note

Pour commander des pièces de rechange, il est important de préciser le type d'appareil. L modèle d'appareil et le numéro de série complet de l'appareil. Ces renseignements figurent sur la plaquette d'identification. Ces informations permettront de déterminer les données des pièces de rechange.

3.1 Préparer l'entretien

La préparation de l'entretien se compose du test et du contrôle des quelques composants et se compose des étapes suivantes :

1. Testez le fonctionnement du clapet d'expansion du groupe de sécurité. L'eau doit jaillir de manière uniforme.
2. Vérifiez les conduites d'evacuation des soupapes de trop-plein er éliminez les restes de calcaires présents.
3. Vidangez l'appareil.

3.2 Entretien côté eau

L'entretien du côté eau consiste à détartrer et nettoyer le réservoir et contrôler les anodes.

3.2.1 Détartrage et nettoyage de la cuve

Un dépôt calcaire et du tartre empêchent la bonne conduction de la chaleur vers l'eau. Un détartrage périodique empêche la formation de ce dépôt. La durée de vie de l'appareil s'en trouve prolongée et le processus d'échauffement optimisé.

En déterminant la fréquence des entretiens, il convient de tenir compte de la vitesse de l'entartrage. Le tartre dépend de la condition locale de l'eau, de la consommation et de la température de l'eau réglée. Afin de prévenir le tartre trop massif, nous conseillons de régler la température à 60°C maximum.

Afin de garantir un bon verrouillage étanche des ouvertures de nettoyage, il faudra remplacer les joints d'étanchéité, boulons et éventuellement le couvercle après les avoir ouvertes. Votre fournisseur /fabricant peut vous fournir les kits nécessaires.

L'appareil est doté d'une ouverture de nettoyage pour faciliter le détartrage et le nettoyage du réservoir.

Ordre du travail:

1. Faites tourner les boulons de l'ouverture de nettoyage.
2. Éliminez le couvercle et le joint.
3. Inspectez le réservoir. Éliminez la couche de calcaire accumulée et les saletés.
4. Si la couche de calcaire ne peut être éliminée manuellement, il convient de retirer le calcaire avec un détartrant. Prenez contact avec le fournisseur/fabricant pour un conseil sur le détartrant à utiliser.
5. Fermez l'ouverture de nettoyage. Pour éviter tout dommage au réservoir, les boulons doivent être vissés avec un couple de 50 Nm maximum. Utilisez à cet effet l'outillage adapté.

3.2.2 Contrôle des anodes

Les anodes assurent la protection du réservoir en se sacrifiant. Quand le matériel de l'anode est insuffisant, cela peut mener à une mauvaise protection du réservoir qui débouche sur une fuite du réservoir.

1. Déconnectez les anodes une par une.
2. Contrôlez le diamètre de chaque anode à différents endroits. Le diamètre peut atteindre au moins 60 % du diamètre d'origine (25,4 mm).
3. Si le diamètre s'élève à moins que le minimum, l'anode doit être remplacée. Prenez contact avec le fournisseur/fabricant pour la commande de nouvelles anodes.
4. Montez les (nouvelles) anodes.

4 Garantie

4.1 Garantie générale

Si, durant l'année suivant la date initiale d'installation d'un chauffe-eau livré par A.O. Smith après examen par et sur l'appréciation exclusive de A.O. Smith toute partie ou pièce, à l'exception de la cuve, ne fonctionne pas ou ne fonctionne pas correctement suite à des vices de construction ou de matériau, A.O. Smith remplacera ou réparer la partie ou pièce défectueuse.

4.2 Garantie sur la cuve

Si, moins de trois ans après la date initiale de l'installation d'un chauffe-eau livré par A.O. Smith, après examen par et sur l'appréciation exclusive de A.O. Smith, la cuve en acier thermo vitrifié présente des fuites suite à une formation de rouille ou de corrosion du côté de l'eau, A.O. Smith mettra à disposition un nouveau chauffe-eau à accumulation de même contenance et de même qualité. Il sera accordé une garantie sur la cuve de remplacement, valable pour le reste de la période de garantie du chauffe-eau initial. En dérogation à l'article 2, la durée de garantie de trois ans valable pour la cuve en acier thermo vitrifié est ramenée à un an après la date initiale d'installation si de l'eau filtrée adoucie coule dans le chauffe-eau ou est conservée.

4.3 Conditions d'installation et d'utilisation

La garantie visée aux articles 1 et 2 est valable exclusivement si les conditions suivantes sont remplies:

a. Le chauffe-eau est installé compte tenu des prescriptions d'installation appliquées par A.O. Smith pour un modèle spécifique et conformément aux arrêtés, prescriptions et règlements officiels en ce qui concerne les installations et les constructions.

b. Le chauffe-eau reste installé à l'endroit initial.

c. Il est fait usage exclusivement d'eau potable, circulant librement en tout temps, tandis que la cuve est à l'abri des effets dégradants de tartre et de dépôt calcaire (utilisation obligatoire d'un échangeur thermique pour réchauffement indirect d'eau salée ou corrosive).

d. Un entretien préventif permet d'éliminer tout dépôt calcaire dans la cuve.

e. La température de l'eau du chauffe-eau ne doit pas excéder la température maximale prévue.

f. La pression hydraulique et / ou la charge thermique n'excèdent pas les maxima indiqués sur la plaque signalétique du chauffe-eau.

g. Le chauffe-eau est placé dans un environnement non corrosif.

h. Le chauffe-eau est pourvu d'un groupe de sécurité approuvé à cette fin par une autorité compétente, de capacité suffisante, n'excédant pas la pression de fonctionnement telle qu'indiquée sur le chauffe-eau, ainsi qu'éventuellement d'une soupape de pression et température montée conformément aux prescriptions de A.O. Smith relatives au modèle spécifique de chauffe-eau et compte tenu des prescriptions et règlements locaux officiels.

i. L'appareil doit toujours être équipé d'une protection cathodique. Si des anodes sont appliquées, il faut les remplacer et les renouveler dès qu'elles sont usées à 60 % ou plus. Lors de l'application des anodes électriques, il faut vérifier qu'elles fonctionnent continuellement.

4.4 Exclusions

La garantie visée dans les articles 1 et 2 ne couvre pas les cas suivants:

a. si le chauffe-eau a subi des dégradation sous l'effet d'agents extérieurs;
b. en cas de négligence (y compris exposition au gel), modification, usage incorrect et/ou abusif du chauffe-eau et lorsqu'on a essayé de réparer soi-même les fuites;
c. si des saletés ou autres particules se sont infiltrées dans la cuve;
d. si la conductivité hydraulique est inférieure à 125 μS/cm et/ou si la dureté (ions terrestres alcalins) de l'eau est inférieure à 1,00 mmol/l;
e. si de l'eau remise en circulation sans être filtrée coule dans le chauffe-eau ou y est stockée;
f. si l'on a essayé de réparer soi-même un chauffe-eau défectueux.

4.5 Portée de la garantie

Les obligations de A.O. Smith conformes à la garantie accordée se limite à la livraison gratuite de l'entrepôt des pièces ou parties à remplacer ou de l'appareil à remplacer. Les frais de transport, de travail, d'installation et autres frais relatifs au remplacement ne viennent pas à charge de A.O. Smith.

4.6 Réclamations

Toute réclamation basée sur la garantie donnée doit être déposée auprès du distributeur qui a vendu le chauffe-eau ou d'un distributeur des produits A.O. Smith Water Products Company. L'examen du chauffe-eau tel que mentionné dans les articles 1 et 2 aura lieu dans un laboratoire de A.O. Smith.

En ce qui concerne les chauffe-eau fournis et chauffe-eau de rechange (parties ou pièces de ces chauffe-eau), A.O. Smith ne donne aucune autre garantie que celle formulée expressément dans le présent certificat.

En vertu de la présente garantie ou d'autre manière, A.O. Smith décline toute responsabilité quant aux dégâts causés aux personnes ou aux biens par le chauffe-eau (ou parties ou pièces ou cuve en acier thermo vitrifié) ou par le chauffe-eau de rechange livré par elle.

0310 113 R1.0 NL/UK/FR
