Merk	Bigben
Model	TW7
Producttype	Torenluidspreker (actieve luidspreker)
Voeding	AC 230 V ~ 50 Hz
Totaal vermogen	40 W (2×10 W + 20 W subwoofer)
Impedantie luidsprekers	8 Ω
Draadloze connectiviteit	Bluetooth (bereik tot 10 m)
FM-radio	Ja, bereik 87.5 - 108.0 MHz
Audio-ingangen	AUX (3,5 mm jack), USB, SD-kaart
Bestandsweergave	MP3 (32-320 kbps, tot 999 bestanden)
USB-oplaadpoort	Ja (voor smartphones)
Afstandsbediening	Ja, CR2025 batterij inbegrepen (bereik 5 m)
Display	LED
Inbegrepen onderdelen	Toren, basis, afstandsbediening, 3,5 mm audiokabel, 2 schroeven, 2 ringen, 5 voetjes
Onderhoud	Voor reiniging stekker uittrekken, vochtige pluisvrije doek, geen schurende middelen
Veiligheid	Dubbele isolatie, niet blootstellen aan water of vocht
Repareerbaarheid	Neem contact op met Bigben klantenservice (Cristal-nummer 09 69 39 79 59)
Conformiteitsverklaring	Richtlijn 1999/5/EG, beschikbaar op www.bigben.eu/support

Veelgestelde vragen - TW7 BIGBEN

Hoe verbind ik mijn smartphone via Bluetooth?

Zet de luidspreker aan, druk op MODE tot 'BT' wordt weergegeven. Schakel Bluetooth in op uw smartphone en zoek naar 'TW7'. Selecteer het. Indien een code wordt gevraagd, voert u 0000 in.

Hoe luister ik naar FM-radio?

Druk op MODE om FM te selecteren. Vouw de draadantenne uit. Houd AUTO SCAN op de afstandsbediening ingedrukt voor automatisch zoeken. Gebruik MEM+ of MEM- om een zender op te slaan.

Wat te doen als de luidspreker niet aangaat?

Controleer of het netsnoer correct is aangesloten op een werkend stopcontact (230 V). Zorg ervoor dat het stopcontact niet wordt bediend door een schakelaar.

Hoe reinig ik de luidspreker?

Haal de stekker uit het stopcontact. Gebruik een schone, vochtige, pluisvrije doek. Gebruik nooit schurende of agressieve reinigingsmiddelen.

Welke bestandsindelingen worden ondersteund op USB/SD?

De luidspreker leest MP3-bestanden met een bitrate van 32 tot 320 kbps. Het totale aantal bestanden mag niet meer dan 999 zijn.

Hoe vervang ik de batterij van de afstandsbediening?

Schuif het deksel van het batterijvak open. Vervang de oude batterij door een nieuwe CR2025, met de + zijde naar boven. Sluit het deksel.

Waarom is het geluid vervormd?

Het volume van de luidspreker of het aangesloten apparaat is mogelijk te hoog. Verlaag het volume met de VOL- knop op de luidspreker of verlaag het volume van uw bron.

Kan ik mijn smartphone opladen met deze luidspreker?

Ja, het bovenste gedeelte van de luidspreker heeft een USB-oplaadpoort voor kleine apparaten zoals smartphones. Sluit uw USB-oplaadkabel aan.

Hoe schakel ik tussen modi (Bluetooth, FM, USB...)?

Druk meerdere keren op de MODE-knop van de luidspreker of afstandsbediening om door de bronnen te bladeren. Het LED-scherm toont de actieve modus (BT, FM, enz.).

Wat te doen als de Bluetooth-verbinding mislukt?

Controleer of de Bluetooth-modus is ingeschakeld op uw apparaat. Houd de luidspreker uit de buurt van tl-verlichting. Koppel het apparaat indien nodig los en voer de koppelingsprocedure opnieuw uit.

GEBRUIKSAANWIJZING TW7 BIGBEN

Franciscusweg 249-3B, 1216 S6 Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Franciscusweg 249-3B, 1216 S6 Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Franciscusweg 249-3B, 1216 S6 Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Franciscusweg 249-3B, 1216 S6 Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Franciscusweg 249-3B, 1216 S6 Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Franciscusweg 249-3B, 1216 SG Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

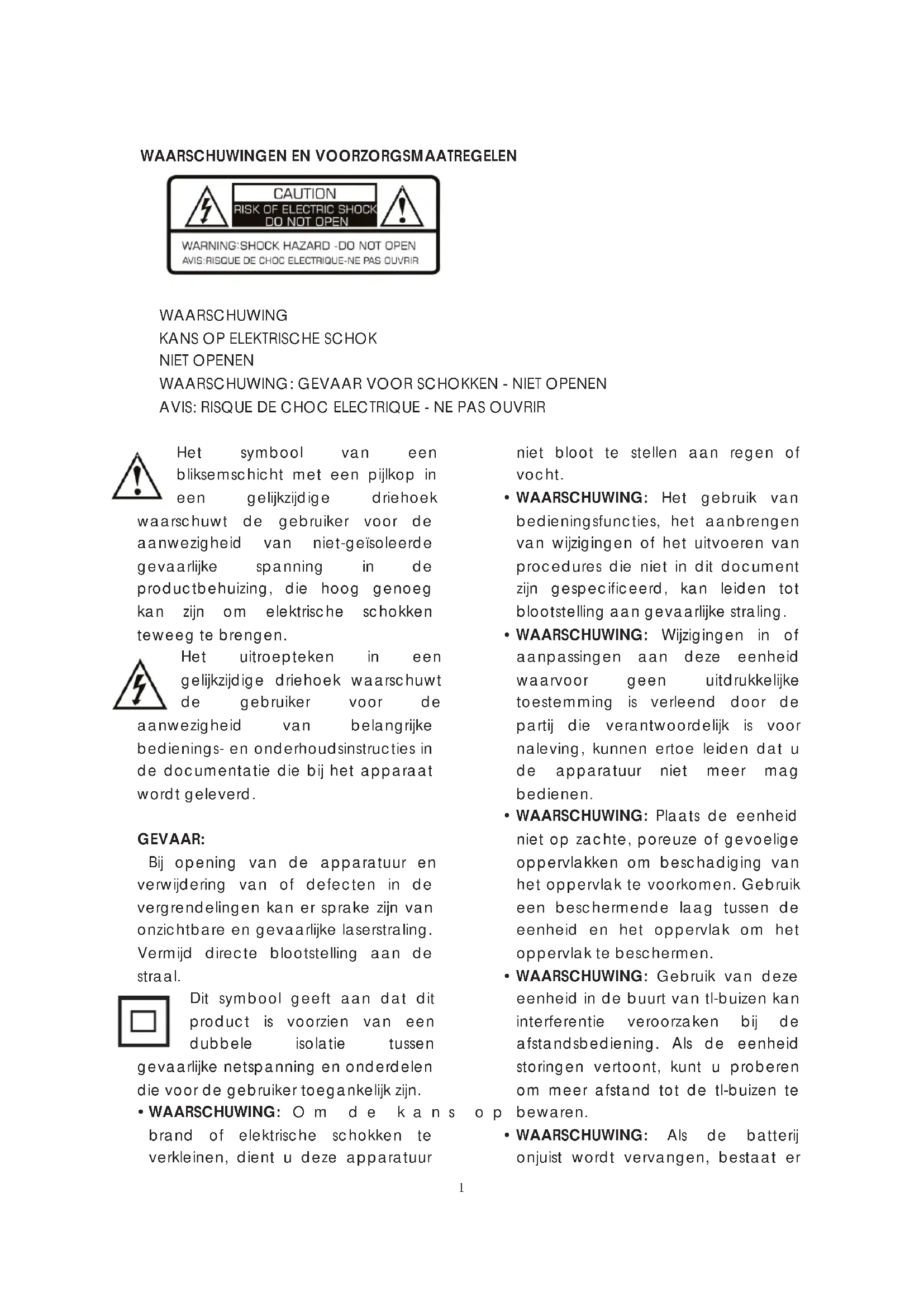

LEES DEZE GEBRUKSAANWIJZING VOLLEDIG DOOR ALVORENS DEZE EENHEID

Het symbol van een bliksemschicht met een pijkop in een gelrijkzijdige driehoek

waarschuwt de gebruiker voor de aanwezigheid van Niet-geisoleerde gevaarlijke spanning in de productbehuzing, die hoog genoeg kan zich om elektrische schokkenteweeg te brengen.

Het uitroepteken in een gefelijkzijdige driehoek waarschuwt de gebruiker voor de

aanwezigheid van belangrjke bedienings- en onderhoudsinstructies in de documentatie die bij het apparatusaat wordt geleverd.

GEVAAR:

Bij opening van de apparatuur en verwijdering van of defecten in de vergrendelingen kan er sprake zichn van onzichtbare en gevaarlijke laserstraling. Vermijd directe blootstelling aan de straal.

Dit symbol geeft aan dat dit product is voorzien van een dubbele isolatie tussen

gevaarlijke netspanning en onderdelendie voor de gebruiker toegankelijk+zijn.

WAARSCHUWING: O m de k ans brand of elektrische schokken te verkleinen, dient u deze apparatuur

nietbloot te stellen aan regen of vocht.

WAARSCHUWING: Het gebruik van bedieningsfuncties, het aanbrengen van wijzigingen of het uitvoeren van procedures die Niet in dit document zich gespecifieerd, kan leiden tot blootstelling aan gevaarlijke straling.

WAARSCHUWING: Wijzigingen in of aanpassingen aan deze eenheid waarvoornegenuitdrukkelijke toestemming is verleend door de partij die verantwoordelijk is voor naleving, hunnen ertoe leiden dat u de apparatuur Nieteer mag bedieren.

WAARSCHUWING: Plaats de eenheid Niet op zachte, poreuze of gevoelige oppervlakken om beschadiging van het oppervlak te voorkomen. Gebruik een beschemende laag tussen de eenheid en het oppervlak om het oppervlakte beschemen.

WAARSCHUWING: Gebruik van deze eenheid in de buurt van tl-buizen kan interferentieveroorzaken bij de afstandsbediening. Als de eenheid storingen vertoont, kunt u proberen om meer afstand tot de tl-buizen te bewaren.

WAARSCHUWING: Als de batterij onjuist worden verrangen, bestaat er

explosiegevaar. Vervang de batterijen alleen door batterijen van hetzelfde of een vergelijkbaar type.

WAARSCHUWING: Gebruik van dezeenheid in de buurt van tl-buizen kan interferentieveroorzaken bij deafstandsbediening. Als de eenheid storingen vertoont, kunt u proberen om meer afstand tot de tl-buizen tebewaren.
WAARSCHUWING: Als de batterij onjuist worden verrangen, bestaat er explosiegevaar. Vervang de batterijen alleen door batterijen van hetzelfde of een vergelijkbaar type.
WAARSCHUWING: Gevaar voor schokken - Niet openen

De netstekker worden gezruikt om de eenheid uit te schakelen en moet tijdens het beoogde gebruik goed toegankelijk zijn. Om de stroomtoevoer van de apparatuur volledig uit te schakelen, moet u de netstekker volledig loskoppelen van het stopcontact.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies door.
2. Bewaardeze instructies.
3. Slaucht op alle waarschuwingen.
4. Volg alle instructies.
5. Gebruik deze apparatuur nicht in de buurt van water.
6. Alleen schoonmaken met een droog doekje.
7. Blokker geen ventilatieopengingen. Voer de installment uit volgens de instructies van de fabrikant.
8. Niet installeren bij warmtebronnen zoals radiators, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.

9. Zorg ervoor dat er niemand op het netsnoor kan staan en dat het netsnoor nicht worden geknikt, vooral Niet in de buurt van de stekker, het stopcontact en het punt waarop het snoeruit de apparatuur komt.

10. Gebruik alleen uitbreidingen/ accessoires die door de fabrikant zich goedgekeurd.

11. Alleen te gebruiken met een wagon, standaard, driepoot, beugel of tafel die wordt aanbevolen door de fabrikant of bij het apparaat worden geleverd. Wees voorzichtig bij het gebruik van Wagens en voorkom dat de wagon met het apparaat Kanteltijdens verplaatsingen.
12. Haal de stekker van de apparatuur uithet stopcontact bij onweer of als deapparatuurlange tijd Niet worden gebruikt.
13. Laat alle reparations uitvoeren doorgekwalificeerd onderhoudspersoneel. Onderhoud is nodig als de apparatuur is beschadigd, bijvoorbeeld als het netsnoer of de stekker defect is, als er vloeistof op de apparatuur is gemorst, als er voorwerpen in de apparatuur zich gevallen, als de apparatuur is blootgesteld aan regen of vocht, als de apparatuur Niet normal functioneert of als de apparatuur is gevallen.

Aanvullende waarschuwingen

• De eenheid mag nicht worden blootgesteld aan druppelende/spetterende vloeistoffen. Erogen geen voorwerpen met vloeistof, zoals vazen, op de eenheid worden geplaatst.
• De netstekker worden gezruikt om de eenheid uit te schakelen en moetijdens het beoogde gebruik goed toegankelijk়. Om de stroomtoevoer van de apparatuur volledig uit te schakelen, moet u de netstekker volledig loskoppelen van het stopcontact.
• De batterij mag Niet worden blootgesteld aan overmatige但它, zoals de zon, vuur, enzovoort.
• De waarschuwingen worden vermeld op de awhile of onderzijde van de apparatuur.
• Het typeplaatje bevindt zich aan dechter-of onderzijde van de apparatuur.

Waarschuwing: Wijzigingen in of aanpassingen aan deze eenheid waarvoornegen uitdrukkelijke toestemming is verleend

door de partij die verantwoordelijk is voor naleving, können ertoe leiden dat u de apparatuur nicht meer mag bedieren.

INHOUD VERPAKKING

Als u de neue eenheid heeft uitgepakt, contrôleert u of u alle accessoires en documentationie heeft verwijderd:

Luid sprekertoren
- Gebruiksa anwijzing
- Afstandsbediening
- Stereo-audiokabel met 3,5-stekker
- 2 x montageschroeven
- 2 x montageringen
- 5 x viltjes voor de onderzijde van de standard om de grond te beschermen (1 reserveonderdeel)

INSTALLATIE

1. Sensor afstandsbediening 5. Standaard
2. Tweeters 6. Schroeven
3. Luidsprekers
4. Subwoofer 7. Ringen

Opmerking: Bevestig de houten standaard aan de luidspreker met de meegeleverde schroeven en ringen.

HOOFDEENHEID

1. USB-poort 9. TUNE- knop
2. SD-kaartsleuf 10. VOL (Volume) +/- knop
3. AUX IN-aansluiting 11. Power OFF/ON
4. USB-oplaadpoort 12. Voeding (AC 90~240 V 50 HZ)
5. LED-schem 13. Basreflexpoort
6. Mode-knop/standby 14. Subwoofer
7. Start/Pauze -knop
8. TUNE+ knop

AFSTANDSBEDIERING

1. STANDBY-knop
2. AUX-modus
3. Mute
4. FM-zendergeheugen +
5. Previous
6. FM-zendergeheugen -
7. USB-modus
8. SD-modus
9. Bluetooth-modus
10. FM-modus
11. FM auto zoeken
12. Start/pauze
13. Next

De afstandsbediening werkt op een CR2025-lithiumbatterij (meegeleverd). Om de afstandsbediening van stroom te voorzien, verwijdert u het isolat aan dechterzijde van de eenheid.

De batterij van de afstandsbediening verrangen

1. Duw het batterijdeksel maar buiten, zoals hieronder wordt aangegeven.

2. Vervang de batterij door een neue CR2025-knoopbatterij met de pluspool maar boven.

3. S c h u i f h e t d e k s e

Opmerkingen over batterijen

U mag de batterijen nooit opladen, verwarmen of uit elkaar halen.
. De batterij mag Niet worden blootgesteld aan overmatige hitte, zoals de zon, vuur, enzovoort.
. Gooide batterijen nicht in vuur!
Denk bij het weggooien van de batterijen aan het milieu.
. Als u de afstandsbediening lange tijd Niet gebruikt, verwijdert u de batterij om schade door lekkage en corrosie te voorkomen.
. Denk aan het milieu. Voordat u de batterijen weggooit, vraagt u eerst aan de verkoper of hij ze eventueel kan innemen voor recycling.

WAARSCHUWING:

• Gebruik geen oude en weitere batterijen of verschillende typen batterijen door elkaar.
• Als de batterij onjuist worden verrangen, bestaat er explosiegevaar. Vervang de batterijen alleen door batterijen van hetzelfde of een vergelijkbaar type.

De toren configureren

Haal de torenende basis voorzichtiguit de verpakking.

1. Haal de schroeven en ringen los uit de verpakking.
2. Bevestig de basis aan het lichaam en lijn de twee gaten in de standard uit met de twee gaten in de toren.
3. Schroef de standard op het lichaam.
4. Bevestig de vier viltjes aan de onderzijde van de standard om de grond te beschemen (1 reserveonderdeel).
5. Zet de toren rechtop. De apparatuur is nu klaar voor gebruik.

VOEDINGSBRON

Steek de stekker in een eenvoudig bereikbaar stopcontact met een wisselspanning van 230 V-50 Hz.

WAARSCHUWING: Deze eenheid is voorzien van een lang netsnoor waarover u makkelijk Aunt struikelen en waar u makkelijk awhilekt Aunt blijven haken. Dit kan verwondingen veroorzaken. Leg het snoer zodanig neer dat het Niet over een tafel of iets dergelijksvalt. Op dit soort locaties+kennen kinderen aan het snoer trekken of per ongeluk over het snoer struikelen.

ALGEMENE BEDIENING

1. Druk op de 0 -knop om de eenheid in of uit te schakelen.
2. Druk herhaaldelijk op de MODE-knop om de weergavebron te selecteren. Het LED-schem geeft de huidige modus wee.
3. Druk op de VOL (Volume) +/- knuppen om het volume in te stellen.
4. Druk op de MUTE-knop van de afstandsbediening om het geluid uit te schakelen. Druk nogmaals om het vorige volume te herstellen.
5. Als u de eenheid lange hij nicht gebruikt, haalt u de stekker uit het stopcontact om de eenheid volledig uit te schakelen.

RADIO BELUISTEREN

1. Druk op de knop om de eenheid in of uit te schakelen.
2. Druk op de MODE-knop van de eenheid of de afstandsbediening om FM-modus te selecteren. De eenheid schakelt maar FM-radiomodus. Het LED-schem geeft FM wee.
3. Houd de AUTO SCAN-knop van de afstandsbediening vast. De eenheid start automatisch, zoekt de frequencies voor het vorige of volgende station met een sterk signaal en stopt verwolgens.
4. Zodra u een zender vindt die u wilt opslaan, drukt u op de MEM+ of MEM- knop totdat het nummer van de gewenste geheugenpositie op het scherm verschijnt. Druk nogmaals op MEM om te bevestigen en de huidige zender op te slaan.

FM: Wikkel de antennedraad helemaal af en rol unde zeuit.

GEBRUK VAN DE AUX- EN LIJNINGANG

Vereist een RCA-kabel of 3,5 mm-audiokabel (meegeleverd).

1. Sluit het hulpapparaat (bijvoorbeeld een smartphone/mp3-speler) aan op de AUX-aansluiting of de 3,5 mm LINE-aansluiting.
2. Druk op de 0 -knop om de eenheid in te schakelen. Druk herhaaldelijk op de MODE-knop.
3. Druk op Start/pauze van de hulpbron.
4. Zet het volume op het gewenste niveau.
5. Om de weergave te stoppen, koppelt u de hulpbron van de AUX-aansluiting.

USB-OPLADER VOOR SMARTPHONES

Boven op de eenheid bevindt zich een USB-lader waarmee ukleine apparaten (zoals smartphones) kunt opladen via USB.

AUDIOAPPARAAT BELUISTEREN

U kunt een USB-stick (niet meegeleverd) in de USB-poort of een SD-kaart (niet meegeleverd) in de kaartsleuf voor geheugenuitbreidingen van de eenheid steken om mp3-bestanden af te spelen.

1. Druk op de 0 -knop om de eenheid in te schakelen.
2. Druk in de USB- of SD-modus op MODE. De eenheid kan de audio automatisch afspelen.
3. Druk op MENU +/MENU - om te kiezen welke map u wilt openen. Het scherm geeft eerst het aantal mappings aan.
4. Druk op PREVIOUS/NEXT om de track te selecteren.

Opmerking:

• Ondersteunde indeling: MP3 (32 kbps-320 kbps)
• Het totaalaantal mp3-bestanden op het geheugenapparaat mag Niet groter zichn dan 999.
• Als u de geheugenkaart Niet eenvoudig kunt insteken, houdt u deze misschien verkeerd. Probeer de kaart om te draaien en opnieuw in te steken.
• Om bestanden op de USB-stick of SD-kaart af te spelen,要去 de USB-stick of SD-kaart insteken als de eenheid in standby-modus staat. Schakel de eenheid in en selecteer USB-of SD-kaartmodus met de MODE-knop.
• Er zijn talloze USB/SD-kaarten op de markt. Wij garanderen Niet dat alle modellen worden ondersteund. Probeer een andere USB/SD-kaart als het apparaat Niet worden ondersteund.
• Sommige SD-kaarten zijn möglichn nicht compatible.

BLUETOOTH PAREN EN KOPPELEN

1. Schakel de Bluetooth-functionaliteituit op andere apparaten die al met de eenheid zijn gepaard.
2. Druk op de knop om de eenheid in te schakelen.
3. Druk op de MODE-knop om Bluetooth-modus te selecteren. Het LED-schem geeft BT weer.
4. Schakel Bluetooth-functionaliteit op het Bluetooth-apparaat in. Normaliter vindt u de Bluetooth-bedieningeselementen in het hulpmiddelen- of instellingenmenu van het apparaat (zie de

(gebruiksaanwijzing). Schakel Bluetooth-connectiviteit in en maak het apparaat vindbaar.

1. Wis de paarlijst op het Bluetooth-apparaat.
2. Kies Een neuen Bluetooth-apparaat toevoegen of Bluetooth-apparaat configureren op het apparaat. Het apparaat gaat zoeken. Zodra de melding TW7 op het apparaat worden weergegeven, selecteert u deze optie. Als het apparaat om een code vraagt, voert u 0000 in. Als de paarpoging mislukt of te lang duurt, start u de paarprocedure opnieuw (zie stap 2-6).
3. Nadat het apparaatende T'verbinding hebben gemaakt,hoort u een geluid.

MUZIEK van Bluetooth-apparaten afspelen

Controleer of de Bluetooth-verbinding tussen de eenheid en het apparaat actief is.

1. Druk op de nop om de weergave te pauzeren. Druk nogmaals op de -kop om de weergave te hervatten.
2. Druk op de -knop om maar de volgende track te gaan en op om maar de vorige track te gaan.

PROBLEM OPLOSSEN

Probleem Oorzaak	Oplosping
Geen voeding Stekker zit nicht	in stopcontact. Steek de stekker goed in het stopcontact.
Geen geluid Het volume	staat te laag. Stel het	volume in op het gewenste niveau.
	Het verbonden apparaat staat Niet in afspeelmodus.	Speel de muziek af op het verbonden apparaat.
	De geluidsweergave van het verbonden apparaat staat te laag (AUX IN- en BLUETOOTH-modus).	Stel het volume van het verbonden apparaat in.
Vervormd geluid.	Het volume staat te hoog.	Zet het volume lager door op de VOL-knop te drukken.
	Het volume van het verbonden apparaat staat te hoog. (AUX IN- en BLUETOOTH-modus)	Zet het volume van het verbonden apparaat lager.
Storing Bluetooth-ontvangst	Geen goede verbinding via Bluetooth.	Controller of Bluetooth is geactiveerd op het apparaat en probeer opnieuw een Bluetooth-verbinding te makes. (Zie pagina 7.)

SPECIFICATIES

Voedingsbron: AC 230 V-50 Hz

Werkbereik Bluetooth: Tot 10 meter, gemeten in open ruimte. (Muren en obstkels können het bereik van het apparaat beinvloeden.)

Werkbereik

Tot 5 meter, +1-30 grades.

afstandsbediening:

Onderhoud

Haal de stekker alkijd uit het stopcontact alvorens de eenheid te reinigen. Reinig de apparatuur met een zachte, vochtige en Plainsvrijde doek. Gebruik geen schuurmiddelen of agressieve reinigingsmiddelen.

Gooielektrische en elektronische apparaten niet in een normale vuilnisbak.
Breng ze naareen verzamelpunt.
Sommige onderdelen in deze apparatuur können gevaarlijk zijn voor de gezondheid en het milieu.

Geimporteerd door Bigben Interactive SA

CRT2-RUE DE LA VOYETTE

59810 LESQUIN CEDEX FRANCE

www/bigben.eu

Hierbij verklaart Bigben Interactive S.A. dat het TW7-apparaat voldoet aan de essentiele vereisten van richtlijn 1995/5/EG van het Europese Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit.

Om de volledige verklaring te downloads, bezoekt u de sectie "conformiteitsverklaring" op unsere website: http://www/bigben.eu/support.

Franciscusweg 249-3B, 1216 SG Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Hernan Cortes 12, 1° Iqz, 28004 Madrid, Spain

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE
