TW7 - Altoparlante BIGBEN - Manuale utente e istruzioni gratuiti

Marca	Bigben
Modello	TW7
Tipo di prodotto	Cassa colonna (altoparlante attivo)
Alimentazione	CA 230 V ~ 50 Hz
Potenza totale	40 W (2×10 W + 20 W subwoofer)
Impedenza degli altoparlanti	8 Ω
Connettività wireless	Bluetooth (portata fino a 10 m)
Radio FM	Sì, gamma 87.5 - 108.0 MHz
Ingressi audio	AUX (jack 3,5 mm), USB, scheda SD
Lettura file	MP3 (32-320 kbps, fino a 999 file)
Porta di ricarica USB	Sì (per smartphone)
Telecomando	Sì, batteria CR2025 inclusa (portata 5 m)
Display	LED
Pezzi inclusi	Colonna, base, telecomando, cavo audio 3,5 mm, 2 viti, 2 rondelle, 5 piedini
Manutenzione	Scollegare prima della pulizia, panno umido non lanuginoso, nessun prodotto abrasivo
Sicurezza	Doppio isolamento, non esporre ad acqua o umidità
Riparabilità	Contattare il servizio clienti Bigben (N. Cristal 09 69 39 79 59)
Dichiarazione di conformità	Direttiva 1999/5/CE, disponibile su www.bigben.eu/support

Domande frequenti - TW7 BIGBEN

Come collegare il mio smartphone tramite Bluetooth?

Accendere la cassa, premere MODE fino a visualizzare 'BT'. Attivare il Bluetooth sul proprio smartphone e cercare 'TW7'. Selezionarlo. Se viene richiesto un codice, inserire 0000.

Come ascoltare la radio FM?

Premere MODE per selezionare FM. Srotolare l'antenna a filo. Per una ricerca automatica, tenere premuto AUTO SCAN sul telecomando. Per memorizzare una stazione, usare MEM+ o MEM-.

Cosa fare se la cassa non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato a una presa a muro funzionante (230 V). Assicurarsi che la presa non sia controllata da un interruttore.

Come pulire la cassa?

Scollegare l'apparecchio. Utilizzare un panno pulito, umido e non lanuginoso. Non utilizzare mai prodotti abrasivi o detergenti aggressivi.

Quali formati di file sono supportati su USB/SD?

La cassa legge file MP3 con un bitrate da 32 a 320 kbps. Il numero totale di file non deve superare 999.

Come sostituire la batteria del telecomando?

Far scorrere il coperchio del vano batteria. Sostituire la batteria usata con una nuova CR2025, con il lato + verso l'alto. Richiudere il coperchio.

Perché il suono è distorto?

Il volume della cassa o del dispositivo collegato potrebbe essere troppo alto. Ridurre il volume con il tasto VOL- sulla cassa o abbassare il volume della sorgente.

Posso caricare il mio smartphone con questa cassa?

Sì, la parte superiore della cassa dispone di una porta USB di ricarica per piccoli dispositivi come gli smartphone. Collegare il cavo di ricarica USB.

Come passare da una modalità all'altra (Bluetooth, FM, USB...)?

Premere più volte il pulsante MODE sulla cassa o sul telecomando per scorrere le sorgenti. Il display LED mostra la modalità attiva (BT, FM, ecc.).

Cosa fare se la connessione Bluetooth fallisce?

Verificare che la modalità Bluetooth sia attivata sul proprio dispositivo. Allontanare la cassa da luci fluorescenti. Se necessario, dissociare il dispositivo e ripetere la procedura di accoppiamento.

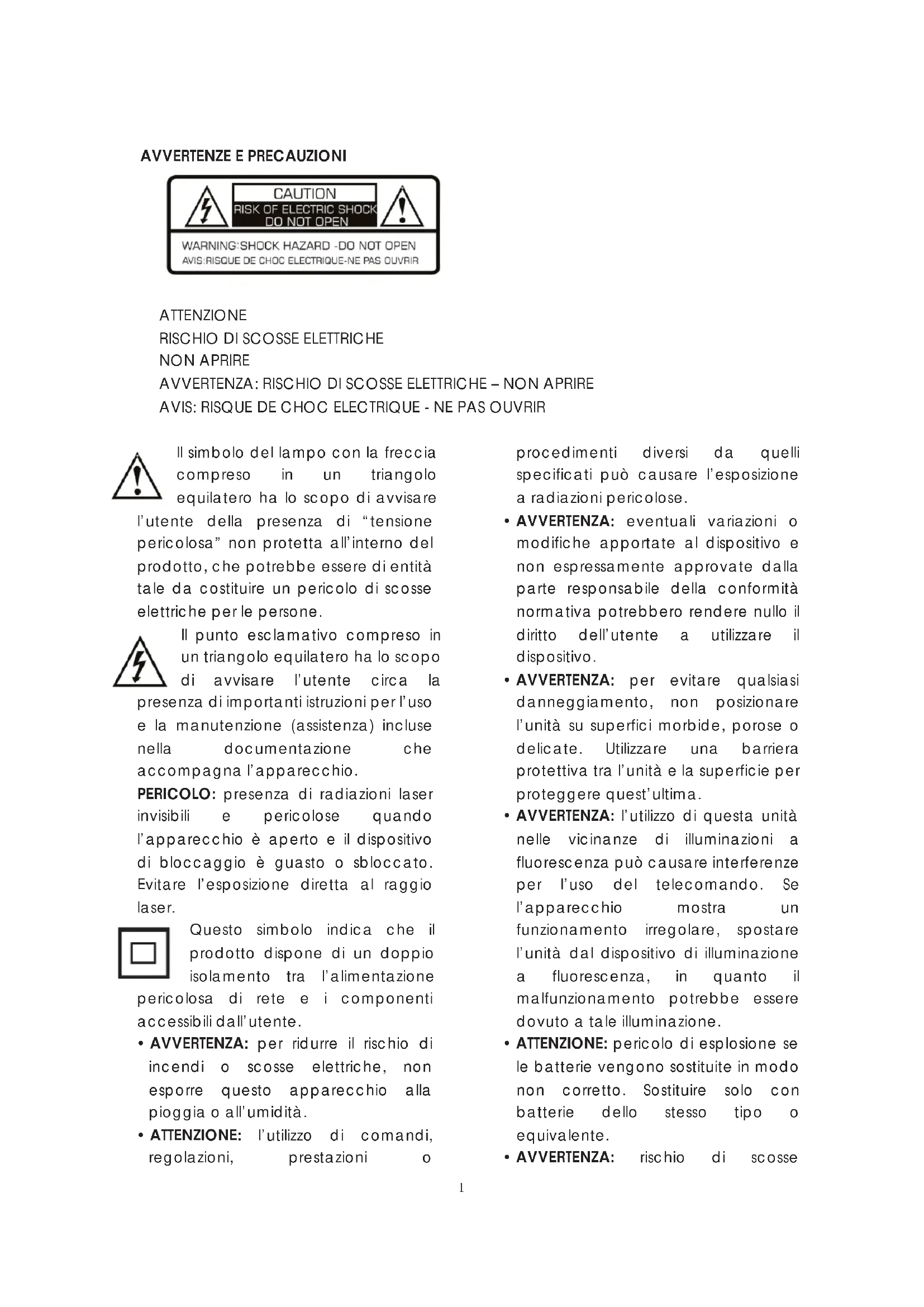

MANUALE UTENTE TW7 BIGBEN

Il symbolo del lampo con la freccia compreso in un triangolo equilatero ha lo scopo di avvisare

l'utente della presenza di "tensione pericolosa" non protetta all'interno del prodotto, che potrebbe essere dientities tale da costituire un pericolo di scosse elettriche per le persone.

Il punto esclamativo compreso in un triangolo equilatero ha lo scopo di avvisare l'utente circa la

presenta di importanti istruzioni per l'uso e la manutenzione (assistenza) incluse nella documentazione che accompaniesa l'apparecchio.

PERICOLO: presenza di radiazioni laser invisibili e pericolose quando l'apparecchio è aperto e il dispositivo di bloccaggio è guasto o sbloccato. Evitare l'esposizione diretta al raggio laser.

Questo significato che il prodotto dispone di un doppio isolamento tra l'alimentazione

pericolosa di rete e i componenti accessibili dall'utente.

AVVERTENZA: per ridurre il rischio di incendi o scosse elettriche, non esporre quello apparecchio alla pioggia o all'umidità.
- ATTENZIONE: l'utilizzo di comandi, regolazioni, prestazioni o

procedimenti diversi da quelli specificati cui cause l'esposizione a radiazioni pericolose.

• AVVERTENZA: eventuali variazioni o modifiche apporte al dispositivo e non espressamente approvate alla parte responsablee della conformità normativa potrebbero renderere nullo il diritto dell'utente a utilizzato il dispositivo.
• AVVERTENZA: per evitare qualiasi danneggiamento, non posizionare l'unità su superfici morbide, porose o delicate. Utilizzare una barriera protettiva tra l'unità e la superficie per proteggere quest'ultima.
• AVVERTENZA: l'utilizzo di questa unità nelle vicinanze di illuminazioni a fluorescenza può causare interferenze per l'uso del telecomando. Se l'apparecchio在哪 un funzionamento irregolare, spostare l'unità dal dispositorio di illuminazione a fluorescenza, in quanto il malfunzionamento potrebbe essere dovuto a tale illuminazione.
• ATTENZIONE: pericolodi esplosione se le batterie vengono sostuite in modo non corretto. Sostituire solo con batterie dello stesso tipo o equivalente.
  AVVERTENZA: rischio di scosse

elettriche - non aprire

La spina di alimentazione viene utilizzata per scollegare il dispositivo e deve rimanere accessibile durante l'utilizzo. Per scollegare completeness l'apparecchio dall'alimentazione elettrica, la spina deve essere disinserita alla presa di corrente.

IMPORTANT ISTRUZIONI SULLA SICUREZZA

1. Leggere le presenti istruzioni.
2. Conservare le presentiistruzioni.
3. Rispettare toutes le avvertenze.
4. Attenersi a tutte le istruzioni indicate.
5. Nonutilizzarequestoapparecchio in prossimitadiacqua.
6. Pulire il prodotto sostanto con un panno asciutto.
   7.Non ostruire le aperture per la ventilazione. Effettuare l'installazione secondo quando previsto delle istruzioni del produttore.
7. Non installare l'apparecchio vicino a fonti di calore quali radiatori, diffusori di aria calda, stufe o altri apparecchi (ivi compresi gli amplificatori) che producono calore.
8. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, in particolare in corrispondenza di spine, prese di servizio e del punto in cui il cavo escedall'apparecchio.
9. Utilizzare sostanto dispositiivi opzionali/accessori specificati dal produttore.
10. Utilizzare solo carrelli, supporti, cavalletti, staffe o tavoli specificati dal produttore o venduti con l'apparecchio. Se si utilizza un carrello, prestareattenzione quando sisposta il carrello con l'apparecchio per

evitare di feriri a causa di un eventuale ribaltamento.

12.Scollegare甚么 appearecchio durante temporali o se non viene utilizzato per periodi di tempo prolongati.
13. Per qualsiasi riparazione rivolgersi a personale di assistenza qualificato. Gli interventi di assistenza sono necessari in caso di qualsiasi danno all'apparecchio, al cavo elettrico o alla spina, qualora venisse versato del liquido o cadessero oggetti al suo interno, qualora fosse esesto a pioggia o a umidità, non funzionasse normalmente o venisse fatto cadere.

Ulteriori avvertenze

Non esporre l'apparecchio a schizio getti d'acqua; sopradiesso, inoltre, non devono essere posizionati oggetti contenti liquidi (ad esempio, vasi).
- La spina di alimentazione viene utilizzata per scollegare il dispositivo e deverimanere accessibile durante l'utilizzo. Per scollegare complemente l'apparecchio dall'alimentazione elettrica, la spina deveseisserita alla presa di corrente.
- Le batterie non devono essere esposte a fonti di calore eccessivo come luce solare, fuoco o simili.
- Il segnale di avvertimento si trova sul latoposteriore o inferiore dell'apparecchio.
- Le informazioni relative alla marcatura si trovano sul lato posteriore o inferiore dell'apparecchio.

Avvertenza: eventuali variazioni o modifiche apportate al disposizio e non espressamente approvate alla parte responsablea della conformità normativa potrebbero renderere nlutto il diritto dell'utente a utilizzato il disposizio.

CONTENUTO DELLA CONFEZIONE

Quando si estrae l'unità nuova alla confezione, assicurarsi di rimuovere tutti gli accessori e la documentazione informativa:

• Altoparlante tower
• Manuale utente
• Telekomando
• Cavo audio con spinotto stereo da 3,5
• 2x viti di montaggio
• 2 x rondelle di montaggio
• 5 x gommini da applicare sul lato inferiore della base per proteggere il pavimento (1 x di riserva)

OPERAZIONI PRELIMINARIO

1. Telecomando 5. Base
   2.Tweeter 6.Viti
2. Altoparlanti 4. Subwoofer 7. Rondelle

Attenzione: assemblare la base in legno e il corpo principale servendosi delle viti e delle rondelle fornite in dotazione.

UNITÀ PRINCIPALE

1. Porta USB
2. Slot perschede SD
3. Connettore ingresso AUX IN
4. Porta di ricarica USB
5. Display LED
6. Tasto Mode / Standby
7. Tasto Play / Pause

8. Tasto TUNE +

9. Tasto TUNE -

10. Tasto VOL (Volume) +/-

11. Interruttore di accensione / spagnimento

12. Collegamento alimentazione (CA90 ~ 240 V 50 Hz)

13. Foro permovimento aria

14. Subwoofer

TELECOMANDO

1. Tasto STANDBY
2. Tasto AUX
3. Tasto Mute
4. Tasto memoria emittenti FM +
5. Tasto traccia precedente
6. Tasto memoria emittenti FM -
7. Tasto modalità USB
8. Tasto modalità SD
9. Tasto modalità Bluetooth
10. Tasto modalità radio FM
11. Tastoricerca automatica FM
12. Tasto riproduzione / Pausa
13. Tasto traccia successiva

Il telecomando funziona con una batteria al litio tipo CR2025 (fornita in dotazione).

Per attivare il telecomando, rimuovere la linguetta di is Telecomando.

Sostituzione della batteria del telecomando

1. Premere ed estrarre il portabatteria come indicato nella figura qui riportata.
2. Sostituire la batteria con una nuova batteria a bottone tipo CR2025 assicurandosi di posizionare la polarità "+" rivolta verso l'alto.

3 R e i n s e r i r e i n s e

Note sulle batterie

. Non ricaricare nescaldare osmontare maile batterie.
Le batterie non devono essere esposte a fonti d'alore eccessivo come luce solare, fuoco o simili.
. Non gettare le batterie nel fuoco.
. Prestare particolare attenzione agli aspetti ambientali dello smaltimento della batteria.

. Rimuovere la batteria se il telecomando non verrà utilizzato per un periodo prolongato per impedire eventuali danneggiamenti dovuti alla corsoione causata alla fuoriuscita di liquido alla batteria.

. Rispettare l'ambiente. Prima di gettare le batterie, rivolgersi al proprio distributore di fiducia, il quale potrebbe essere in grado di ritirarle per avviare a uno specifico riciclaggio.

ATTENZIONE

Non mischiare batterie vecchie e nuove o batterie di tipo differente.
- Pericolo di esplsozione se le batterie vengono sostuite in modo non corretto. Sostituire solo con batterie dello stesso tipo o equivalente.

Allestamento del tower

Estrarre con cautela il corpo del towere la base dall'imballaggio.

1. Rimuovere le viti e le rondelle.
2. Fissare la base al corpo allineando i due fori della base ai due foridel tower.
3. Avvitare la base al corpo.
4. Applicare quattro gommini sul lato inferiore della base per proteggere il pavimento (lasciare il quinto gommino di riserva).
5. Sistemare il tower sul pavimento in posizione diritta. L'apparecchio è adesso pronto all'uso.

ALIMENTAZIONE

Inserire la spina di alimentazione in una presa CA da 230V - 50Hz

AVVERTENZA: esta unità dispone di un carr o alimentazione lungo che cui may satisfamente essere causa di inciampamenti o di ingombro. Assicurarsi di sistemare il carr in modo tale da non pendere dal piano dal ravolo, ecc., da dove un bambino potrebbe afferrarlo o inciamparci accidentalmente.

1. Premere il tastingo per accendere o specnere l'unità.
2. Premere il tasting MODE per selezionare la sorgente di riproduzione. Il display LED visualizza la modalità attualmente selezionata.
3. Premere i tasti VOL (Volume) +/- per regolare il livello del volume di ascolto.
4. Premere il tasting MUTE presente sul telecomando per disattivare l'audio. Premere nuovamente il tasting per riattivare il volume di ascolto.
5. Se si preve de non utilise l'unità per un periodo di tempo prolongato, estrarre la spina per spegnere completamente l'unità.

ASCOLTO DELLA RADIO

1. Premere il tasto O per accendere o specnere I'unita.
2. Premere il tasting MODE presente sull'unità o sul telecomando per selezionare la modalità FM. Viene impostata la modalità radio FM. Il display LED visualizza la modalità FM.
3. Tenere premuto il tasto AUTO SCAN presente sul telecomando: l'unità avviera automaticamente la ricerca delle frequenze più potenti della stazione precedente o successiva e si arresterà una volta rilevata la stazione.
4. Se si desidera salvare la stazione trovata, premere il tasto MEM+ o MEM- presente sul telecomando finché sul display non compare il numero di posizione in memoria. Premere nuovamente MEM per confirmare e salvare la stazione corrente.

Per l'ascolto di emittenti FM, srotolare ed estendere completamente l'antenna.

USO DELL'INGRESSO AUX E DELLA LINEA D'INGRESSO

L'utilizzo dell'ingresso AUX richiede l'utilizzo di un cavo audio RCA o da 3,5 mm (fornito in dotazione).

1. Collegare il dispositivo aesio (ad es.,uno smartphone, unlettore MP3, ecc.) alla presa AUX o alla presa LINE da 3,5mm

2. Premere il tasto per accendere l'unità. Premere più volte il tasto MODE.

3. Premere il tasto di riproduzione/pausa presente sul dispositivo sorgente aesiliario.
4. Regolare il volume al livello di ascolto desiderato.
5. Per interrompere la riproduzione, scollegare il dispositivo ausiliario alla presa AUX.

RICARICA USB PER SMARTPHONE

Sul lato superiore dell'unità è presente un dock USB per la ricarica USB di piccoli dispositivi quali smartphone, ecc.

RIPRODUZIONE DA UN DISPOSITIVO DI MEMORIZAZIONE ESTERNO

Il prodotto consente di collegare una chiave USB (non fornita in dotazione) alla porta USB o una scheda SD (non fornita in dotazione) all'apposto slot per schede di memoria presente sull'unità per la riproduzione di file MP3.

1. Premere il tasto per accendere l'unità.
2. Premere il tasto MODE fino ad attivare la modalità USB o SD. L'unità inizIERà automaticamente la riproduzione audio.
3. Premere i tasti MEM+ / MEM- per selezionare la cartella che si desidera apriere. Sul display viene visualizzato il numero della cartella.
4. Premere il tasto TRACCIA PREC./TRACCIA SUCC.per selezionare il brano.

Attenzione

• Formato supportato: MP3 (32 kbps - 320 kbps)
• Il numero totale di file MP3 presenti sul dispositorio di memoria non deve eccedere i 999 brani.
• Qualora non sua possibile insertire agevolmente la sched a di memoria, cui darsi cheessa sua stata insertita erroneamente. Voltare la sched a provare a reinsertirla.
• Per la riproduzione dei file dall'unità memoria flash USB o alla sched a SD, è necessario insertire la chiave USB o la sched a SD nell'unità quando quest'ultimas Accendere l'unità e premere il tasto MODE per selezionare la modalità USB o sched a SD.
• Poiché sul mercato sono disponibili molte tipologie di chiavi USB / schede SD, non è possibile garantire il supporto di tutti i modelli. Se la chiave USB / scheda SD non è supportata dall'unità, provare con un nuovo dispositivo di memoria.
• Alcune schede SD potrebbero non assere compatibili.

1. Disattivare la funzionalità Bluetooth di tutti gli altri dispositivi precedentemente associati all'unità.
2. Premere il tastingo 品 per accendere I'unita.
3. Premere il tasto MODE per selezionare la modalità Bluetooth. Il display LED visualizzera la dicitura "BT".
4. Attivare la funzionalità Bluetooth sul disposito Bluetooth. Normalmente le opzioni di controlled della funzionalità Bluetooth sono presenti all'interno del menu "strumenti" o "impostazioni" del

dispositivo in uso (consultare a tale scopo il manuale utente del dispositivo). Attivare la funzione di connettività Bluetooth e renderere "rilevabile" il dispositivo.

1. Eliminare I'elencodei dispositivi abbinati sul dispositivo Bluetooth.
2. Selezionale sul dispositivo in uso l'opzione di aggiunta o di impostazione di un nuovo dispositivo Bluetooth. Il dispositivo attivera la modalità di ricerca. Quando compare la dicitura "TW7" sul dispositivo, selezionaria per avviare la connessione. Se il dispositivo richiede l'immissione di una password, insere la combinazione "0000". Se l'abbinamento non va a buon fine o viene disattivato, ripetere la procedura di abbinamento (passi 2-6).
3. Una volta eseguito l'abbinamento tra il disposativo e l'unità "T", verrà emesso un segnale acustico.

Riproduzione audio da un dispositivo Bluetooth

Assicurarsi che la connessione Bluetooth tra l'unità e il disposativo sia attiva.

1. Premere il tastinge per interrompere la riproduzione; premere nuovamente il tastingo per riprendere la riproduzione.
2. Premere il tasto per passare alla riproduzione del brano successivo e il tasto per passare alla riproduzione del brano precedente.

RISOLUZIONE DEI PROBLEMI

Problema Causa Soluzione
Alimentazione asente La spina	CA non è insertita nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
Audio asente Il volume è impostato su un livello troppo basso.	Regolare il volume al livello desiderato.
	Il dispositivo collegato non si trova in modalità di riproduzione.	Avviare la riproduzione sul dispositivo collegato.
	L'audio in uscita dal dispositivo collegato è regolato su un livello troppo basso (modalità AUX IN e BLUETOOTH).	Regolare il volume del dispositivo collegato.
Audio distorto	Il volume è impostato su un livello troppo alto.	Ridurre il livello del volume agendo sul tasto VOL-.
	Il livello del volume del dispositivo collegato è troppo alto (modalità AUX IN e BLUETOOTH).	Ridurre il livello del volume del dispositivo collegato.
Errore ricezione segnale Bluetooth	La connessione Bluetooth non è stata eseguita correttamente.	Verificare che Bluetooth sia attivato sul dispositivo ed eseguire nuovamente il collegamento Bluetooth (vedere pagina 7).

Alimentazione: CA 230 V - 50 Hz

Impedenza altoparlanti:

Altoparlanti 8 Ohm, 10W× 2

Subwoofer 8 Ohm 20 W

Distanza funzionamento fino a 10 metri in campo aperto (la presenza di muri e di altre

Bluetooth: struture puo influire sulla portata del segnale).

Distanza funzionamento fino a 5 metri, +1 - 30 gradi.

telekomando:

Cura e manutenzione

Scollegare sempre l'unità alla corrente elettrica prima della pulizia. Pulire l'apparecchio con un panno morbido, inumidito e non lanuginoso. Non utilizzare abrasivi o detergenti aggressivi.

Non gettare gli apparecchi elettrici ed elettronici tra i rifiuti indifferenziati.
Depositare gli apparecchi presso un apposto punto di raccolta.
Alcuni componenti contentuti in quosti apparecchi possono essere pericolosi per la salute e per l'ambiente.

Importato da Bigben Interactive SA

CRT2 - RUE DE LA VOYETTE

Bigben Interactive S.A. certifica che il dispositivo TW7 è conforme ai requisiti essenziali della Direttiva 1999/5/CE del Parlamento europeo e del Consiglio del 9 novembre 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciprocò riconoscimento della loro conformità (R&TTE).

La dichiarazione di conformità completa è disponibile per lo scaricamento all'indirizzo:

http://www/bigbeninteractive.it/support all'interno della sezione "Dichiarazione di conformità".

bigben INTERACTIVE
