GEBRUIKSAANWIJZING MI75 M-SYSTEM

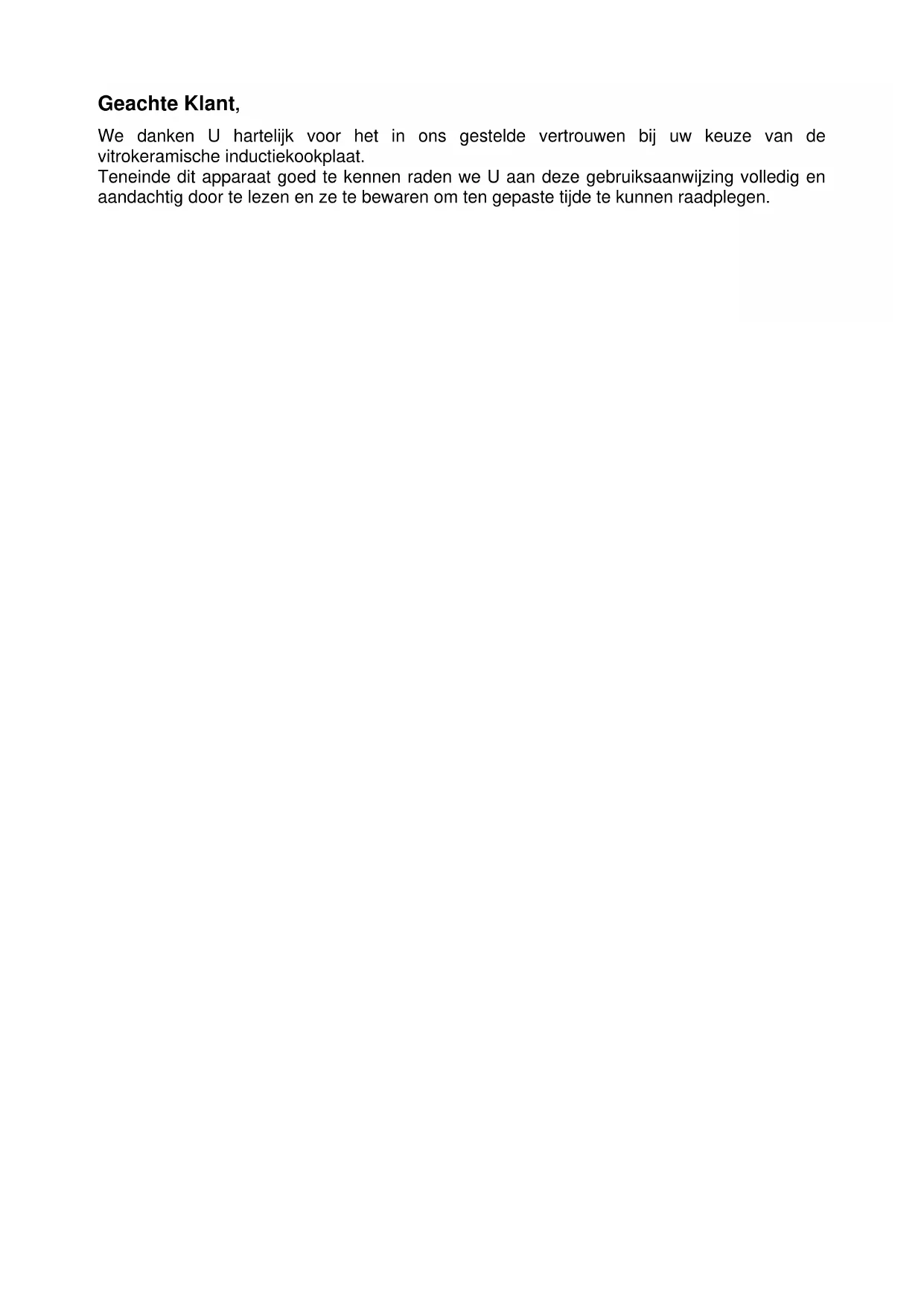

We danken U hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te kennen raden we U aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en ze te bewaren om ten gespaste tjde te kunnen raadplegen.

Veiligheid 4

Voorzorgsmaatregelen voor gebruik van het toestel 4

Gebruik van het apparatus 4

Reiniging 4

Voorzorgsmaatregelen gegen beschadiging 4

Voorzorgsmaatregelen bij defect van het apparaat 5

Beschrijving van het apparatus 5

Gebruik van het apparaat 6

Tiptoetsen 6

Display 6

Aanduiding restwarmte 7

Ventilatie 7

In werking stellen 7

Voor het eerste gebruik 7

Principe van inductie 7

Inwerkingstelling 7

Detectie van de kookpot 8

Aanduiding restwarmte 8

Booster functie 8

Timer functie 9

Vergrendeling van het bedieningspaneel 10

Kookadvies 10

Kwaliteit van de kookpotten 10

Afmetingen van de kookpotten 11

Voorbeelden van vermogenregeling 11

Onderhoud en reiniging 11

Kleine storingen verhelpen 12

Milieubescherming 12

Installievoorschriften 13

Elektrische aansluiting 14

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installmentie en de elektrische aansluiting van het apparaat dienen aan een erkendevakman toevertrouwd te worden. De fabrikant kan nicht verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wanner het gemonteerd en geinstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevers van het vitrokeramisch glas.
• Het apparaat nicht ombouwen of wijzigen.
• De kookplaat dient nicht als ondergrond of werkvlak.
• De verilgheit worden enkel verzekerd wonneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlangkabel voor de aansluiting op het elektrisch net.
• Het apparaat mag nicht gebruikt worden boven een vaatwasmachine of een droogkast, de vrijgekomen damp kan het elektronische apparatuur beschadigen.

Gebruik van het apparaat

Schakel de warmtebron na gebruik steeds UIT.
- Waak steeds over bereidingen die oliën en vetten bevatten want deze können vlug vlam vatten.
- Pas op voor brandwonden tijdens en na het gebruik van het apparaat.
- Kinderen het apparaat Niet laten manipuleren.
- Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookylak of met een warme kookpot in contact komt.
- Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich Niet in de onmiddelijkne nabijheid van het functionerende apparaat bevinden.
- Gebruik enkel de hiertoe voorziene kookpotten. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen können smelten of ontbranden.
Bedek het apparaat nooit met een doek of een beschemblad. Het zou kennen verhitten en ontvammen.

Reiniging

Schakel het apparaatuit alvorens te reinigen.
- Laat warme delen eerst afkoelen.
- Gebruik geen « stoom- » of « druk »-toestellen.
- Gebruik geen middelen die de vitrokeramiek zouden können bekrassen (zoals schuursponsen, mespunten, ...).

Voorzorgsmaatregelen gegen beschadiging

• Beschadigde kookpotten of kookpotten met ruwe bodem (niet geëmailleerd gietijzer) können de vitrokeramiek beschadigen.
• De aanwezigheid van zand of andere schuurmaterialen können de vitrokeramiek beschadigen.

• Laat geen voorwerpen (zelfskleine) op de vitrokeramiek vallen.

• Vermijd het stoten van kookpotten gegen de rand van het glas.

• Verzeker uervaan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.

• Plaats ofThat go on lege kookpotten op de kookplaat.

• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen könnenijdens het afkoelen het vitrokeramische oppervlak doe den barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddelijk van de nog hete zones (opgepast: risico voor brandwonden)

• Plaats nooit een warme kookpot op de bedieningszone.

• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm)ussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.

• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.

Schakel onmiddelijk de elektrische stroom van het apparaatuit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.

• De herstellungen dieren enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zich openen.

• Zorg ervoor dat de kookpot steeds in het midden van de kookzone staat. De bodem van de kookpot要去 de kookzone zoveel möglichk bedekken.

• Een magnetisch veld kan elektronische apparatuur beinvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.

• Gebruik geen synthetische of aluminium kookpannen: deze können op de nog hete zones smelten.

• Oude apparaten bevatten waardevolle metalen. Neem bij uw administratie inlichtingen betreffende de recyclungmogelijkheden.

Type	Totaal vermogen	Positie van de kookzone	Nominal vermogen*	Vermogen booster *	Diameter
4 kookzones 7	400W	Links voor	1850W	2500W	180mm
		Linksijken	1850W	2500W	180 mm
		Rechtsijken	1400W	1800W	145 mm
		Rechts voor	2300W	3200W	210 mm

• het vermogen varieert in functie van de afmetingen en het materiaal van de kookpotten.

GEBRUK VAN HET APPARAAT

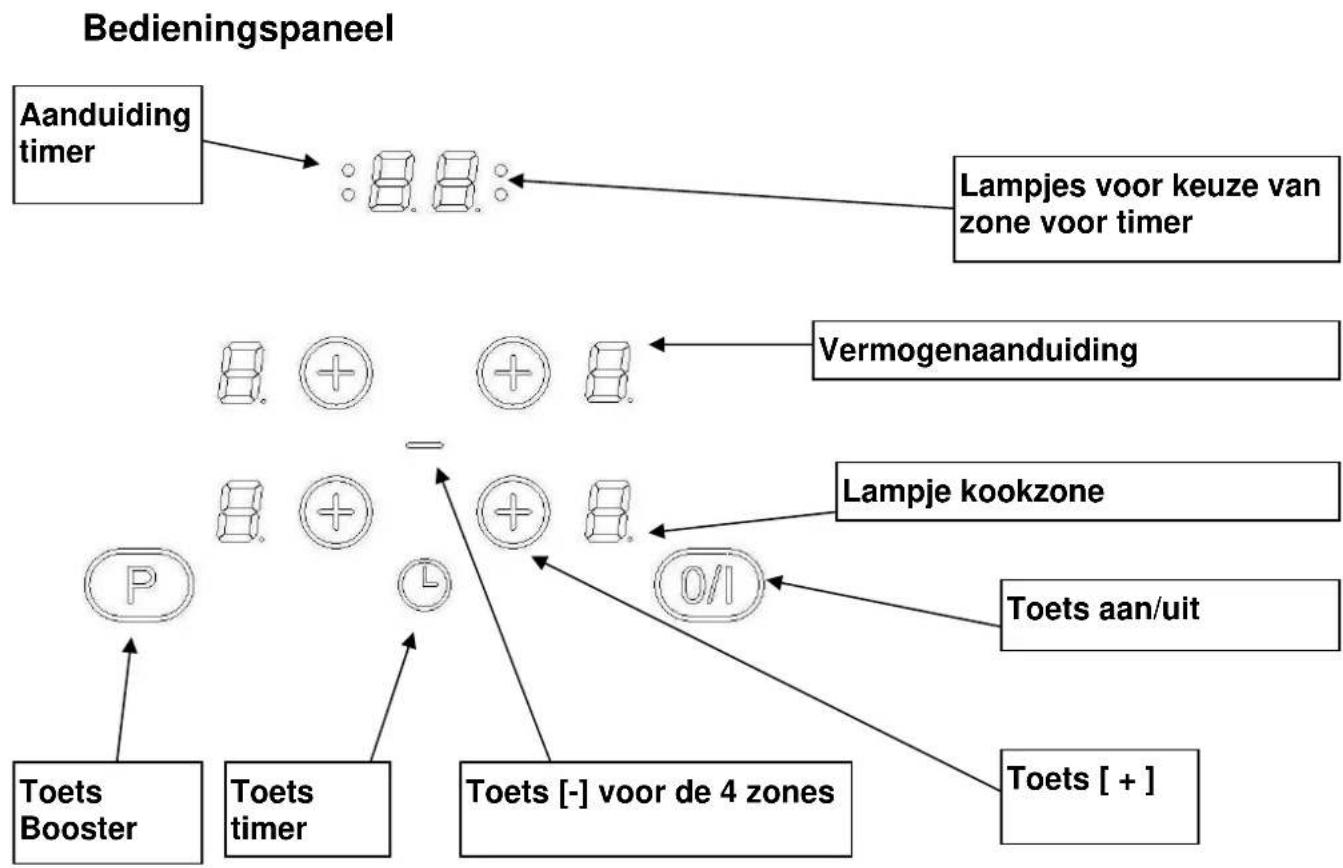

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering worden weergegeven door een Lichtje, een aflezing en/of een geluidssignaal. Druk Niet op meerere toetsen tegelijk.

Display

Display	Aanduiding	______	Functie
0	Nul	Kookzone		geactiveerd
1...9	Vermogenniveau	Keuze		kookniveau
U	Detectie kookpan	Geen of onaangepaste kookpan
A	Onmiddelijke opwarming	Automatisch koken
E	Foutmelding	Defect		elektronisch	circuit
F	Foutmelding	Defect		functionering	kookzone
H	Restwarmte	De	kookzone	is	warm
P	Booster	Het	turbovermogen	is	geactiveerd
L	Vergrendeling	Tafel	is	beveiligcd

Aanduiding restwarmte

Het lampje « H »licht op wanner de overeenstemmende kookzone heet is (de kookzones worden door de bodem van de kookpotten verhit).

In dit geval is er gevaar voor brandwonden.

De restwarmte kan gebruikt worden om de gerechten warm te honden.

Ventilate

De koelingsventilator functioneert helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieen een bepaalde hoeveelheid overschrijden. De ventilatie schakelt maar de tweede snugelid over wanner het kookvlak intensief gebrukt worden. De ventilator verminder snugelid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

IN WORKING STELLEN

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtige waas doein verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanner deze in werking is produeert ze een variabel elektromagnetisch veld dat op+zijn beurt inductiestroom produeert in de magnetische bodem van de kookpot. Hierdoor verwarmt de kookpot die op de kookzone staat.

Uiteraard zijn aangepaste kookpotten vereist:

• Aanbevolen zijn alle metalen kookpotten met magnetische basis (eventuel met een magneeet te controeren) zoals: gietijzeren ketel, Zwarte ijzeren pan, geëmailleerde metalen kookpotten, in inox met magnetische bodem, ...
• Uitgesloten zijn alle kookpotten in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddelijk rekening met de afmeting van de gebruike kookpot. Is de diameter te Klein dan werkt de kookpot Niet. De diameter varieert in functie van de diameter van de kookzone.

Wanner de kookpot Niet aan de kookplaat aangepast is, blijft het symbol ( U ) branden.

Inwerkingstelling

Schakel eerst de kooktafel in, daarna de kookzone:

• In- en uitschakelen van de kookplaat:

Actie

Bedieningspaneel

Display

Lampje

Inschakelen

druk op [0/1]

4 × [0]

knippert

Uitschakelen

druk op [0/1]

geen of [H]

gaatuit

• In- en uitschakelen van een verwarmingszone:

Actie

Bedieningspaneel

Display

Kiezen druk op [ + ] van de zone [0.]

Uitschakelen druk gegelijkkertijd op [+] en [-] [0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtposition.

Detectie van de kookpot

De detectie van de kookpot verzekert een optimale veiligheid :

• De inductie functioneert nicht indien er geen kookpot op de kookzone staat of wanner de kookpot ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbol [] verschijnt op de display. Wanner een kookpot op de kookzone worden geplaatst verdwijnt de [] .
• De werkung worden onderbroken wanner tijdens het koken de kookpot van de kookzone worden genomen. Het symbol [U] verschijnt op de display. De [U] verdwijnt wanner de kookpot terug op het kookvlak worden geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Aanduiding restwarmte

Na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat zijn de kookzones nog warm en worden dit aangegeven door [H].

Het symbol [H] gaat uit wanner de kookzones zonder gevaar(APen aangeraakt worden.

Zolang het getuigenlampje van de restwarmte blijdt branden, de kookzones Niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Booster functie

De booster functie [P] verleent aan de gekozen kookzone een versterkt vermogen.
Indien deze functie geactiveerd is, werken deze kookzones gedurende 10 minutes met een aanmerkelijk hoger vermogen.

De booster is ontworpen om bijvoorbeeld vlug grote hoeveelheden water op te warmen, zoals bv. voor het koken van pasta.

In- en uitschakelen van de booster:

Actie	Bedieningspaneel	Display
De zone kiezen	druk op [+]	[1] tot [9]
De booster inschakelen	druk op [P]	[P] gedurende 10 minutes
De booster uitschakelen	druk op [-] [9]
of	druk op [P] [9]
De functie booster [P] kan ook onmiddelijk worden ingeschakeld:
Actie	Bedieningspaneel	Display
De zone kiezen	druk op [+] [0]
De booster uitschakelen	druk op [-] [9]
of	druk op [P] [9]

- Gebruik van het maximaal vermogen :

Het geheel van de kooktafel is met een maximaal vermogen uitgerust. Wanner de booster functie in werkig is, en om dit maximaal vermogen Niet te overschrijden, worden het vermogen van een andere kookzone automatisch verminderd.

De display van deze kookzone zar gedurende enkele seconden knipperend [9] aanduiden enduidt dan het maximum vermogen aan:

Gekozen kookzone

Andere kookzone (bv.: kookniveauau 9)

De minutenteller kan voor de 4 kookzones tegelijk worden gebruikt met verschillendeijdregelingen (van 0 tot 99 minutes) voor elke zone.

Regeling of wijziging van de kooktijd:

Actie

Bedieningspaneel

Display

De zone kiezen druk op [+] Het lampje van de zone gaat branden

Tijdsduur verminderen

druk op [-]

gaat van [60]aar 59,58,57,...

Tijdsduur vermeerden

druk op [M]

De tijd vermeerdert ...

Na enkele seconden gaat het controelampje van een "knipperpositie" over maar een "vaste" positie.

De tijsdsduur is ingesteld en begint te verlopen.

Afzetten van de minutentellerfunctie :

Actie

Bedieningspaneel

Display

De zone kiezen

Druk op [ + ]

Het lampje van de zone gaat branden

« Timer » afzetten Druk op [ - ] en __[M] Gaat over op [00] en gaat dan ui t

Indien meerdere timers geactiveerd zich volstaat het de handeling te herhalen.

Automatisch uitschakelen op het einde van de kooktijd:

Zodra de gekozen kooktijd verlopen is duidt de timer knipperend [00] aan en een geluidssignaal werkblinkt.

Druk op de toets [M] om het geluid en het knipperlicht uit te schakelen.

Gebruik van de timer zonder koken:

Actie

Bedieningspaneel

Display

De kooktafel activeren

Druk op [0/1]

De zonelampjes gaan branden

Tijdsduur verminderen

Druk op [-]

Gaat van [60]aar 59,58,57,...

Tijdsduur vermeerden

Druk op [M]

De tijd vermeerdert...

Het contrôlelampje knippert en gaat na enkele secondenuit.

Zodra de gekozenijd verlopen is duidt de timer knipperend [00] aan en een geluidssignaal werkblinkt.

Druk op de toets [M] om het geluid en het knipperlicht uit te schakelen.

Alle kookzones zijn uitgerust met een automatisch kookdispositief. De kookzone functioneert eerst een zekereijd op volle kracht en vermindert dan automatisch het vermogen op de uitgekozen warmte.

Inwerkingstelling van de automatische bediening

Actie Bedieningspaneel Display

Dezonekiezen Drukop [+ 1 [0] enzonelichtjegaanbranden

Volle vermogen activeren Druk opniew op [ + ] Gaat over van [ 1 ] maar [ 9 ]

Automatische bediening Druk opniew op [+] [9] en [A] knipperen activeren

Warmteniveau kiezen Druk op [-] [9] gaat over maar [8] [7] ....

(bijvoorbeeld 7 [7]en[A]knipperen

Stopzetten van automatische bediening

Actie Bedieningspaneel Display

De zone kiezen Druk op [-] [9] gaat over maar [8] [7]...

Het vermogen kiezen Druk op [+] Gekozen vermogen

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat worden gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalte de toets aan/uit [0/1]).

Vergrendeling

Actie Bedieningspaneel Display

Inwerkingstelling Druk op [0/1] [0] of [H] op 4 displays

Kookplaat vergrendelen Druk tegelijkkertijd op [-] en [+]

van de zone rechts voor Geen verandering

Druk opnieuw op [+] [L] op de 4 displays

Ontgrendeling

Actie Bedieningspaneel Display

Inwerkingstelling Druk op [0/1] [L] op de 4 displays

5 seconden na de inwerkingstelling:

Kookplaat ontgrendelen Druk tegelijkertijd op [+ ] en [-]

van de zone rechts voor [0] op de 4 displays

Druk opniew op [-] De displays gaan uit

KOOKADVIES

Kwaliteit van de kookpotten

Aangepaste kookpotten: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem

Niet aangepaste kookpotten : aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein

De fabrikanten vermelden of hun producten geschikt waaroor inductie.

Om u ervan te verzekeren of de kookpotten geschikt zich:

• Giet een beetje water in een kookpot enplaats deze op een inductie kookzone geregeld op [9]. Het water要去 binnen enkele seconden opwarmen.
• Houd een magneet gegen de bodem van de kookpot. De magneet要去 blijven plankken.

Sommige kookpotten make n lawaai wanneer ze op een inductie kookzone geplaatst worden.

Dit wil nicht zaggen dat het apparaat defect is en het beinvloedt geenszins het functioneren.

Afmetingen van de kookpotten

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de kookpot aan. De bodem van deze kookpot dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de kookpot goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zich enkel richtgevend)

1 tot 2 Smelten	Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3 Opzwellen	Ontdooien	Rijst, pudding en bereidde gerechtenGroenten, vis, diepgevroren producten
Stoom	Groenten, vis, vlees
4 tot 5 Water	Gekooke aardappelen,	soep, pastaVerse groenten
6 tot 7 Zachtjes	koken Vlees, lever, eieren, braadworstenGoulash, rollade, pens
7 tot 8 Koken	Braden	Aardappelen, beignets,platte koeken
9	BradenOp kooktemperatuur brengen	Steaks, omelettenwater
P	BradenOp kooktemperatuur brengen	Op kooktemperatuur brengen van grothehoeveelheden water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.

Gebruik geen schuurproducten, deze können het apparaat beschadigen.

Droog het apparaat met een propere doek.

Verwijder onmiddelijk suiker of spijzen die suiker bevatten.

• de kookplaat is slecht op het elektrisch net aangesloten
• de veiligheidszekering is gesprongen
• kijk na of de vergrendeling Niet is ingeschakeld
• de tiptoetsen zijn met water of vet bespat
• er staat een voorwerp op de tiptoetsen

Het symbol [U] Licht op :

• er staat geen kookpot op de kookzone
• de kookpot is nicht geschickt voor inductie
• de diameter van de bodem van de kookpot is teklein in vergelijkking met de kookzone

Het symbol [F]licht op :

• u kan deze kookzone Niet meer gebruiken
• doe beroep op de dienst na verkoop

Het symbol [E]licht op :

• het elektronisch system is defect
• zet het apparaat UIT en weeer aan

Een enkele zone of alle zones vallenuit:

• de veiligkeit is in werkung getreden
• deze treedt in werkung wanner u vergeten heeft een kookzone uit te schakelen
• de veiligheid treedt eveneens in werkung wanner een of meerere tiptoetsen bedekt zichn
• een kookpan is leeg en de bodem is oververhit
• de kookplaat beschikt eveneens over een automatisch verminderingsdispositief van het vermogen en van een automatische uitschakeling bij oververhitting

De ventilator blijft doorwerken na het uitzetten van de kooktafel:

• dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• de ventilator stop vanzelf

• de kookzone is nog warm [H]
• het maximum kookniveau staat aan [9]
• het kookniveau werden aangezet met de toets [-]

MILIEUBESCHERMING

• de verpakkingsmaterialen zijn ecologisch en recyclerbaar
• de elektronische apparaten bestaan uit recycleerbare materialen en soms uit materialen die giftig zijn voor het milieu maaroodzakelijk voor het goed functioneren en de verilgheid van het apparaat

-werp het apparaat Niet weg met het huisvuil
- doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat maar het containerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van+zijn verblijfplaats na te leven.

Plaatsen van de waterdicht strip

De zichklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Hetplaatsen die n met groz volgens onderstaande tekening te worden uitgevoerd.

De beschermfolie (3) verwijdenen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Inbouw

• De uitsnijdingen van het werkbladং als volgt:

Apparaat	Uitsnijding Werkblad (mm)	Uitsnijding voor "vlakinbouw" (mm)
Breedte x diepte B D H diameter
MI-60 560	x 490 596 526	5		11
MI-75 780	x 520 786 526	5		11

• De afstand tussen de kookplaat en de muur dient minstens 50~mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschemingsklasse « Y ». Tijdens de inbouw kan zich een hoge kastwand of een muur aan een zijde en aan dechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger�n dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100^)
• De strippen aan de muurranden dienen hittebestendig te+zijn.
• De materialen van het werkblad konnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• Installee de kookplaat Niet boven een Niet geventileerde oven of een vaatwasmachine.
• Onder de bekisting van het apparaat een afstand van 20mm voorzien om een goede luchtverkoeling van de elektronische apparatuur te verzekeren
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die nicht warmtebestendig�<|im_start|>
• Voor de afstand:tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760~mm te respecteren.

• De verbindskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig়n, zoals bijvoorbeeld een lade.

• De installmente en de aansluiting op het elektrisch net mag enkel toevertrouwd worden aan een vakman (elektricien) die op hoogte is van de voorgeschreven normen.

• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodsige aansluitgegevens staan op het kenplaatje et het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van eeneerpolige stroomverbreker van het net geschienen te zich. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3mm bedragen.
• Het elektrisch circuit dient van het net geschaden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiele schakelaars en contacten.

Let op!

Dit apparatus is voorzien voor een aansluiting op een netspanning van 230V 50HZ

Verbind steeds de a Harding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat. Om het deksel te openen, gebruik een schroevendraaier enplaats deze in de 2 gleuven voor de 2 pijlen.

Network Aansluiting (**) Kabeldiameter Kabel Beschermingskaliber
230V~1F+N 50Hz	1 Fasen + N 3 x 2.5	mm² H 05 RR 25 A*
400V~2F+N 50Hz	2 Fasen + N 4 x 1.5	mm² H 05 RR 16 A*

(^*) berekend met de coefficient van gewelijkijdigheid volgens de standard TN 60 335-2-6/1990

Aansluiting van de kookplaat:

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Een fase 230V\~1F+N:

Plaats een brug tussen 1en 2 dan tussen 4 en 5.

Verbind de a Harding met de aansluitklem "aarde", neutraal N met de aansluitklem 4 of 5, de fase L op de aansluitklem 1 of 2.

Tweefasen 400V\~2F+N:

Plaats een brug tussen 4 en 5.

Verbind de a Harding met de aansluitklem "aarde", neutraal N met de aansluitklem 4 of 5, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op ! De draden goed doorsteken en de schroeven goed aanspannen.

We können nicht verantwoordelijk gesteld worden voor ongevalten voortkomend uit een slechte aansluiting of ongevalten die gebeuren door toestellen zonder of met een defecte aardig.

Dear clients,

Op deze plek kan de productsticker geplaats worden in de fabriek

www.boretti.com

BORETTI b.v.

DeDollard17

1454 AT Watergang

T+31(0)20-4363439

F [phone]

E [e-mail]

The Netherlands

n.v. BORETTI s.a.

Rupelweg 16

2850 Boom

T [phone]

F [phone]

E [e-mail]

Belgium

BORETTI s.l.
