GEBRUIKSAANWIJZING MI601 M-SYSTEM

M-System feliciteert u met uw nieuwe aanwinst voor keuken. Tevens dankt M-System u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werkung van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw M-System vragen ontstaan, dan vernemen wij dat graag van u.

Op dechyder van deze handleiding kunt u de adresgeevens vinden van M-System.

Wij wensen u veel plezier!

M-System

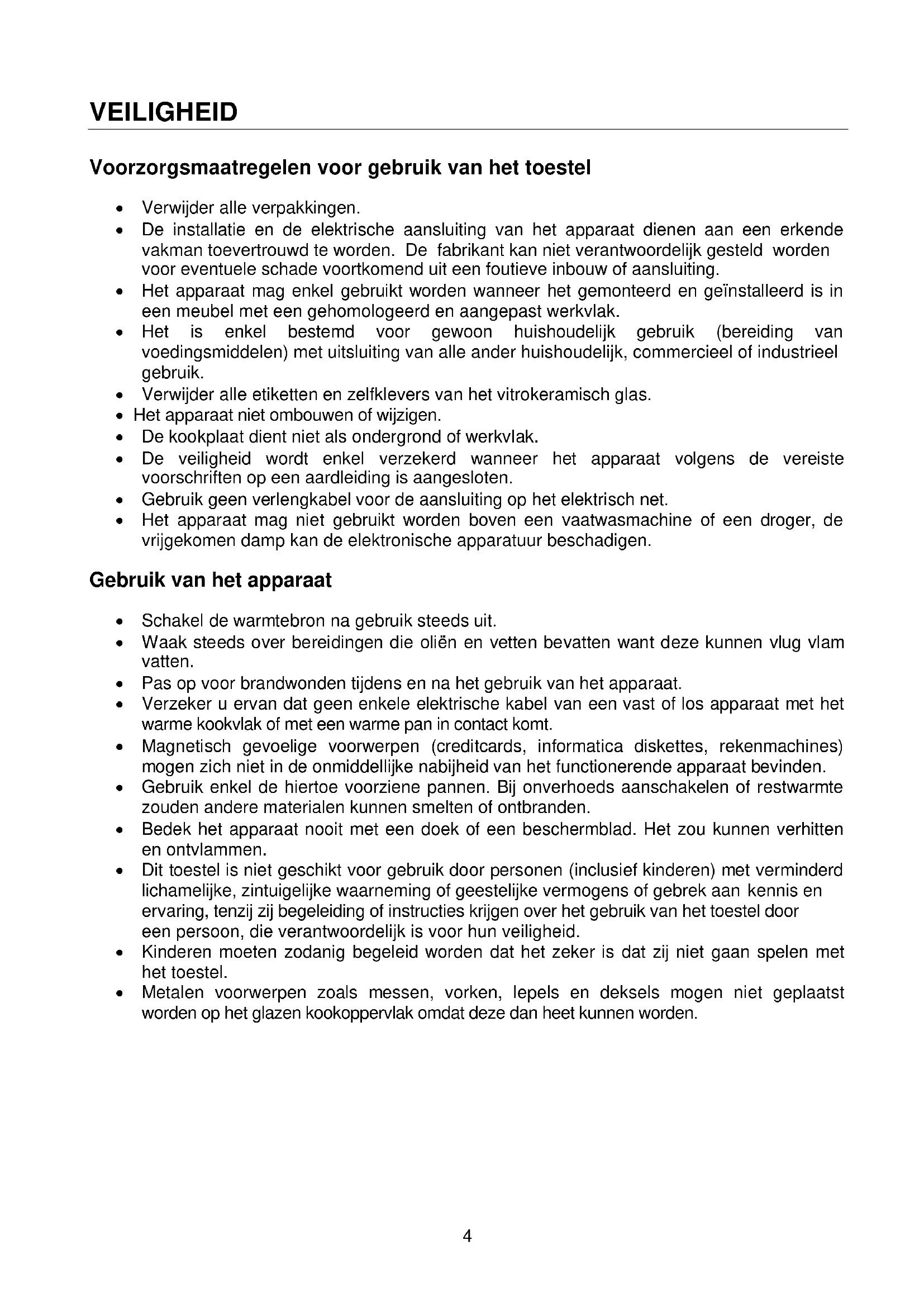

VEILIGHEID 4

VOORZORGSGMAATREGELEN VOOR GEBRUK VAN HET TOESTEL 4
GEBRUK VAN HET APPARAAT. 4
VOORZORGSGMAATREGELEN TEGEN BESCHADIGING 5
VOORZORGSGMAATREGELEN BUI DEFECT VAN HET APPARAAT. 5
ANDERE BESCHERMINGEN 5

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installmentie en de elektrische aansluiting van het apparaat dienen aan een erkendevakman toevertrouwd te worden. De fabrikant kan nicht verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wanner het gemonteerd en geinstalleerd is in een meubel met een gehomologeerd en aangepast werkylak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevers van het vitrokeramisch glas.
• Het apparaat Niet ombouwen of wijzigen.
• De kookplaat dient Niet als ondergrond of werkvlak.
• De verilgheit worden enkel verzekerd wonneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlangkabel voor de aansluiting op het elektrisch net.
• Het apparaat mag Niet gebruikt worden boven een vaatwasmachine of een droger, de vrijiekomen damp kan de elektronische apparatuur beschadigen.

Gebruik van het apparatus

Schakel de warmtebron na gebruik steedsuit.
- Waak steeds over bereidingen die oliën en vetten bevatten want denen kannen vlug vlam vatten.
- Pas op voor brandwonden tijdens en na het gebruik van het apparaat.
- Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warme pan in contact komt.
- Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich Niet in de onmiddelijk neabijheid van het functionerende apparaat bevinden.
- Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zonden andere materialen+kunnen smelten of ontbranden.
Bedek het apparaat nooit met een doek of een beschemblad. Het zou konnen verhitten en ontvammen
- Dit toestel is nicht geschickt voor gebruik door personen (inclusief kinderen) met verminderlichamerijke, zintuigelijkke waarneming of geestelijkke vermogens of gebrek aan kennis enervaring, tenzij zij begeleiding of instructies krijgen over het gebruik van het toestel door een persoon, die verantwoordelijk is voor hun veriligheid.
- Kinderen要去zadanig begeleid worden dat het zeker is dat zich Niet gaan spelennen het toestel.
- Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen nicht geplaatsst worden op het glazen kookoppervlak waar dat deze dan heet+kennen worden.

Voorzorgsmaatregelen gegen beschadiging

• Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) können de vitrokeramiek beschaden.
• De aanwezigheid van zand of andere schuurmaterialen können de vitrokeramiek beschaden.
• Laat geen voorwerpen (zelfskleine) op de vitrokeramiek vallen.
  Vermijd het stoten van pannen gegen de rand van het glas.
• Verzeker uervaan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats ofThatge pannen op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen konnenijdens het afkoelen het vitrokeramische oppervlak doe den barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddelijk van de nog hete zones (opgepast: risico voor brandwonden)
• Plaats nooit een warme pan op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm)CUSSEN DE INHoud VAN DE LADE EN DE Onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddelijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de Dienst na verkoop.
• De herstellingen dieren enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zich openen.
  WAARSCHUWING: Als het glazen kookoppervlak gebroken is schakel het toesteluit om een möglichke electrische schok te voorkomen

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan要去 de kookzone zoveel möglich bedekken.
• Een magnetisch veld kan elektronische apparatuur beinvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen: deze können op de nog hare zones smelten.

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSIORES OM POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDEN. DE FABRIKANT KAN NIET VERANTWOORDELIJK GEHOUDEN WORDEN VOOR BESCHADIGEN AAN DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN HET GEVOLG KUNNEN ZIJN.

Type	Total effekt	Zone	Diameter	Nominal *	Detectie kookpan
MI-601	6500 W	Links voor	190 mm	1400 W	90 mm
		Linksijken	170 mm	1400 W	90 mm
		Rechtsijken	210 mm	2300 W	100 mm
		Rechts voor	145 mm	1400 W	90 mm

• Het vermogen kan variëren in functie van de afmetingen en het materiaal van de pannen.

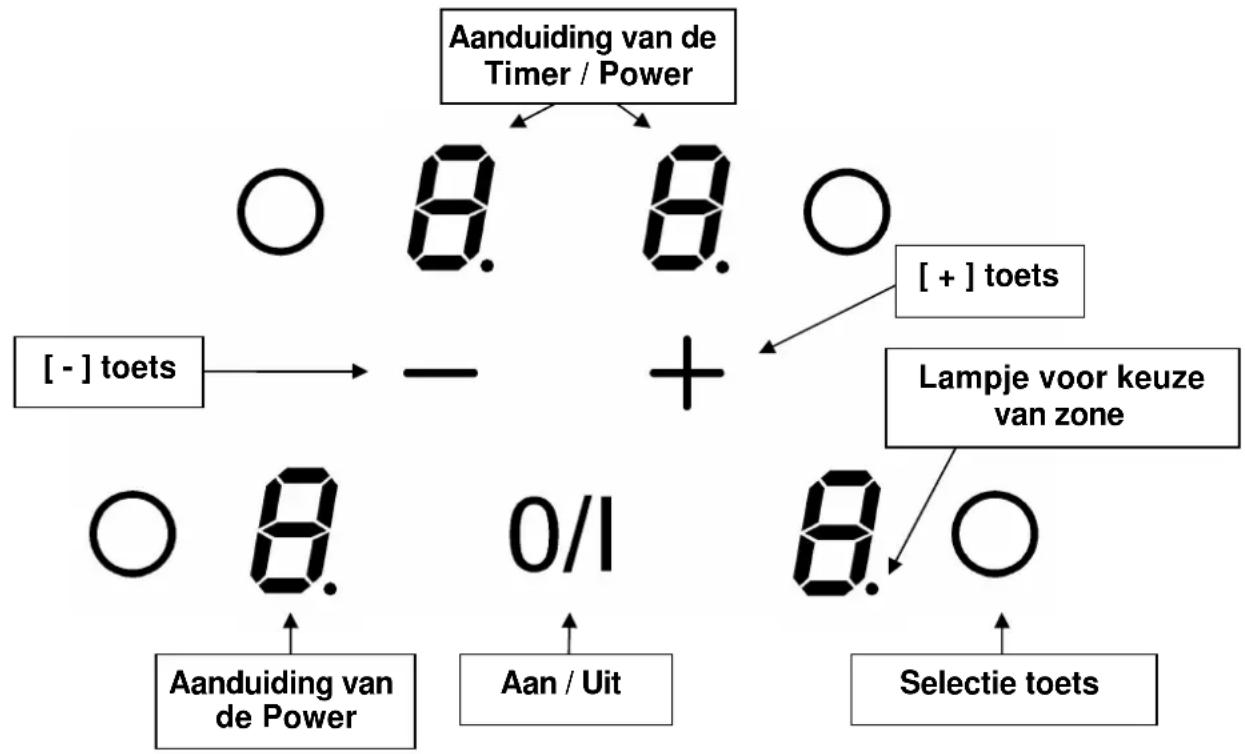

Bedieningspaneel

GEBRUK VAN HET APPARAAT

Display

Display

1. Nul

1...9

U

E

H

L

Aanduiding Functie

Kookzone geactiveerd

Vermogenniveau

Detectie kookpan

Foutmelding

Restwarmte

Vergrendeling

Keuze kookniveau

Geen of onaangepaste kookpan

De koelingsventilator functioneert—helemaal automatisch. Hij kommt langzaam op gang zodra de door de elektronica vrijbekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt maar de tweede snugelid over wanner het kookvlak intensief gebruikt worden. De ventilator verminder snugelid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

IN WORKING STELLEN

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doein verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanner deze in werkig is produeert ze een variabel elektromagnetisch veld dat op+zijn beurt inductiestroom produeert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magnete te controleren) zoals: gietijzeren ketel, Zwarte ijzeren pan, geëmailleerde metalen pannen, in inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddelijk rekening met de afmeting van de gebruike pan. Is de diameter te Klein dan werkt de pan nicht. De diameter varieert in functie van de diameter van de kookzone. Wanner de pan nicht aan de kookplaat aangepast is, blijft het symbol ( ) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werkig. Deze activering wordt weergegeven door een Lichtje, een aflezing en/of een geluidssignaal.

Druk nicht op meertere toetsen tegelijk.

Inwerkingstelling

In- en uitschakelen van de kookplaat:

Actie Bedieningspaneel	Display
Inschakelen	Druk op [0/1]	4 x [0]
Uitschakelen	Druk op [0/1]	geen of [H]

In- en uitschakelen van een kookzone:

Actie	Bedieningspaneel	Display
Kiezen		Druk op [ O ] van de zone	[0]
Instellen		Druk op [ + ]	[1] tot [9]
Daling		Druk op [-]	[9] tot [1]
Uitschakelen		Druk gewiktijdig op
		[ O ] van de zone en [-]	[0] of [H]
		Of druk op [-]	[0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de pan

De detectie van de pan verzekert een optimale verilgheid. De inductie functioneert nicht:

• indien er geen pan op de kookzone staat of wanner de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbol [U_ ] verschijnt op de display. Wanner een pan op de kookzone worden geplaatst verdwijnt de [U].
• De werkung worden onderbroken wanner het koken de pan van de kookzone worden genomen. Het symbol [] verschijnt op de display. De [] verdwijnt wanner de pan terug op het kookvlak worden geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruick. De pantedectie [U] blijdt dan nicht actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm�n, worden dit aangegeven door [H].

Het symbol [H] gaat uit wanner de kookzones zonder gevaar+kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones Niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tijdsaanduidingen ( van 0 tot 99 minuten ) voor iedere zone.

• Regeling of wijziging van de kooktijd:

Actie	Bedieningspaneel	Display
De zone kiezen		Druk op [ O ] van de zone	[ 0 ]
Het vermogen kiezen		Druk op [ + ]	[ 1 ] tot [ 9 ]
« Timer » kiezen		Druk gewelijkijdig op [ - ] en [ + ]	Timer [ 00 ]
Verminder dearend		Druk op [ - ]	[ 00 ] tot 30,29,28,27...
Vermeerder dearend		Druk op [ + ]	dearend vermeererd
De tijsdsduur is ingesteld en begint te verlopen.

• Uitschakelen van de timerfunctie:

Actie	Bedieningspaneel	Display
De zone kiezen		Druk op [ O ] van de zone	lampje van de zone aan
« Timer » kiezen		Druk gewelijkijdig op [ - ] en [ + ]	resterendearend
Uitschakelen		Druk op [ - ]	Timer [ 00 ] dan UIT
Indien verschillende timers geactiveerdijken, volstaat het deze actie te herhalen.

• Automatisch uitschakelen op het einde van de kooktijd:

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

• Gebruik van de timer zonder koken:

Actie	Bedieningspaneel	Display
De kookplaat activeren		druk op [0/1]	4 x [0] of [H]
« Timer » kiezen		Druk gewelijkijdig op [-] en [+]	[00]
Verminder dearend		Druk op [-]	[00] tot 30,29...
Vermeerder dearend		Druk op [+]	dearend vermeerded

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat worden gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalte de toets aan/uit [ 0/1 ]).

- Vergrendelen:

Actie

Bedieningspaneel

Display

Kookplaat inschakelen

Druk op [0/1]

[0]of[H]

Vergrendelen

Rechts voor

Drukgelijktijdigop[-]en[O]

Druk opniew op [O] [L]

- Ontgrendelen:

Actie

Bedieningspaneel

Display

Kookplaat inschakelen

Druk [0/1]

[L]

In de 5 seconden na de start:

Kookplaat ontgrendelen

Drukgelijktijdigop[-]en[O]

Rechts voor

Druk opniew op [-]

[L]

Kwaliteit van de pannen

Aangepaste pannen:

staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste pannen:

aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden wanner hun producten geschikt zichoor inductie.

Om u ervan te verzekeren dat de kookpotten geschikt zich:

• Giet een beetje water in een kookpot enplaats deze op een inductie kookzone ingesteld op [9]. Het water要去 binnen enkele seconden opwarmen.
  Houd een magneet gegen de bodem van de kookpot. De magneet moet blijven plakken.

Sommige kookpotten zoemen wanner ze op een inductie kookzone geplaatst worden. Dit wil nicht zeggen dat het apparaat defect is en het beinvloedt het functioneren helemaal Niet.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 tot 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevrøren producten
3 tot 4	Stoom Groenten, vis, vlees
4 tot 5	Water Gekooke te aardappelen,	soep, pasta Verse groenten
6 tot 7	Zachtjes koken	Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 tot 8	Koken, braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruikt in geen enkel geval apparaten "aan stoom" of "druk".
• Geen voorwerpen gebruiken die het gevaar zouden lopen vitrokeramiek te strepen.
• Gebruik geen schuurproducten,DEXe kuren het apparaat beschadigen.
• Droog het apparaat met een goede doeck.
• Verwijder onmiddelijk suiker of spijzen die suiker bevatten.

[E4]verschijnt in het display:

• De staat要去en geconfigureerd volgens onderstaande procedure:

I) Opgelet: u mag nicht meteen pannen plaatsen op de inductieplaat.
II) Koppel deplaat los van het stroomnet: verwijder de stop of schakel de zekering uit.
III) Verbind deplaat weeop het stroomnet: plaats de stop terug of schakel de zekering weer in.

IV) Procedure:

• Neem een pan met magnetische bodem met een minimale diameter van 16 cm.
• start deplaat binnen 2 minuten na het aansluiten op het stroomnet op.
  * druk Niet op [ 0/1 ]

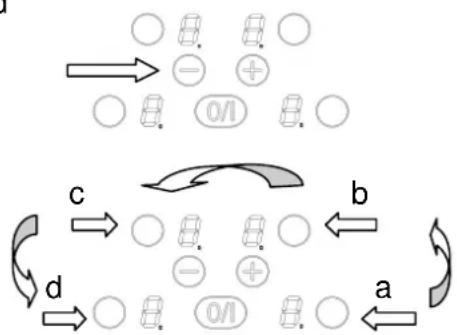

V) Eerst moet de bestaande configuratie worden geannuleerd

1) Druk op toets [-] en houd deze toets ingedrukt.
2) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de "selectie" toets.

Waar bij u begint met de zonerechtsboven en u tegen de klok in beweegt(a -> b -> c -> d).

Een [-] verschijnt.

Een dubbele piep duidt op een bewerkingsfout.

Herhaal in dat geval de bewerking vanaf stap 1.

3) Laat de toetsen los en druk gelijktijdig op [ - ] en [ + ] gedurende enkele seconden tot de knipperende [ E ] verschijnen.
4) Wacht tot de [E] ophouden met knipperen.
5) De [E] veränderen verwolgens automatisch in [C]. De configuratie is geannuleerd.

VI) Hoe kurz u deplaat opniew configureren?

1) Neem een magnetisch pan met een diameter van minstens 16 cm.
2) Selecteer de kookzone door op de selectie toets bijbehorende.
3) Plaats de bak op de zone die u wilt configureren.
4) Wacht tot [C] verandert in [-]. De kookzone is geconfigureerd.
5) Ga opdezelfde manier te werk voor alle kookzones die [C]weergeven.
6) De kookzones zijn geconfigureerd als alle zonesijken gedetecteerd en er nietsmeer worden weergegeven.

Gebruik slechts eén pan om de configuratie uit te voeren.

Plaatsijdens de configuratie nooit meerere pannen op de zones.

Als de weergave [E 4] blijft, bel dan de klantenservice.

De kookplaat of de kookzone werkt nicht:

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controller de zekering in de meterkast.
• Kijk na of de vergrendeling Niet is ingeschakeld
• De tiptoetsen zichn met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbol [U]licht op:

Er staat geen pan op de kookzone
- De pan is nicht geschickt voor inductie
- De diameter van de bodem van de pan is teklein in vergelijking met de kookzone

Het symbol [E]licht op:

• Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallen UIT:

• De verilgigkeit is in werkung getreden
• Deze treedt in werking wanner u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werkig wanner eén of meerdere tiptoetsen bedekt zichn
• Een kookpan is leeg en de bodem is oververhit
• De kookplaat beschikt eveneens over een automatische verminderung van het vermogenen van een automatische uitschakeling bij oververhitting

De ventilator blijdt doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• De ventilator stop vanzelf

Het symbol [L]licht op:

Zie hoofdstuk vergrendeling

MILIEUBESCHERMING

• De verpakkingsmaterialen zijn ecologisch en recycleraar.

• De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recycle-mogelijkheden.

• Werp het apparaat Niet weg met het huisvuil

• Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat maar het ontainerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van+zijn verblijfplaats na te leven.

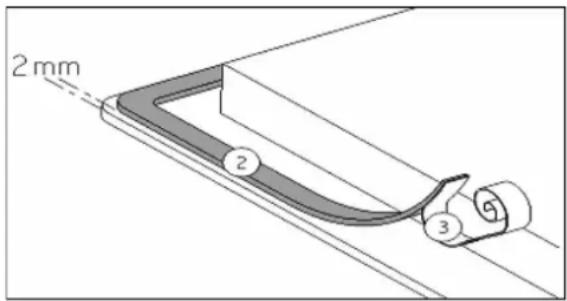

Plaatsen van de waterdichte strip

De zichklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Hetplaatsendient metgrozorgolgensonderstaande tekeningte wordenuitgevoerd.

De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Inbouw

• De uitsparing in het tablet volgens model kookplaat:

Type Uitsparing voor vlakbouw
MI-601 560 x 490	mm

• De afstand tussen de kookplaat en de muur dient minstens 50mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschemingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de achterzijde bevinden.

Aan de andere zijde mag geen enkel meubel of apparaat hoger zichn dan het kookvlak.

• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C)
• De materialen van het werkblad konnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dieren hittebestendig te+zijn.
• Installer de kookplaat Niet boven een Niet-geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat dient men een afstand van 20mm te voorzien om een goede ventilatie van de elektronische apparatuur te verzekeren
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die nicht warmtebestendig zijn.
• Voor de afstand:tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760~mm te respecteren.
• De verbindskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig়n, zoals bijvoorbeeld een lade.

• De installmentie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodsige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van eeneerpolige stroomonderbreker van het net geschienen te zich. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net gezpeiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingssschakelaars, zekeringen, differentiele schakelaars en contacten.
• Indien het toestel Niet voorzien is van een bereikbaar stopcontact, dan要去en middelen voor uitschakeling aan de vaste installmentie toegevoegt worden inovereenstemming met de installmenteregeling.
• De voedingslang moet zo geplaatst worden zodate de hete delen van de kookplaat of de oven Niet raakt.

Let op!

Dit apparatus is voorzien voor een aansluiting op een netspanning van 230V 50 / 60HZ Verbind steeds de a Harding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraier enplaats deze in de 2 gleuven voor de 2 pijlen.

Network	Aansluiting	Kabeldiameter	Kabel	Beschermingsk aliber
230 V~ 50/60 Hz	1 fase +N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400 V~ 50/60Hz	2 fasen + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• berekend met de coefficient van gewelijkijdigheid volgens de standard EN 60 335-2-6/1990

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Monofase 230V 1P + N

Plaats een brug:tussen 1 en 2.

Verbind de a Harding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, de fase L op de aansluitklem 1 of 2.

Bi-fase 400V 2P + N

Verbind de a Harding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op! De draden goed doorsteken en de schroeven goed aanspannen.

We können nicht verantwoordelijk gesteld worden voor ongevalten voortkomend uit een slechte aansluiting of ongevalten die gebeuren door toestellen zonder of met een defecte aarding.

AVANT-PROPOS

De fabrikanten vermelden wanneer hun producten geschikt zichoor inductie.

Om u ervan te verzekeren dat de kookpotten geschikt zich:

• Giet een beetje water in een kookpot enplaats deze op een inductie kookzone ingesteld op [9]. Het water要去 binnen enkele seconden opwarmen.
  Houd een magneet gegen de bodem van de kookpot. De magneet要去 blijven plakken.

Sommige kookpotten zoemen wanner ze op een inductie kookzone geplaatst worden. Dit wil nicht zeggen dat het apparaat defect is en het beinvloedt het functioneren helemaal Niet.

Geschirrgröbe
