Herzlichen Glückwunsch! jetzt nennen Sie officiell einen M-System Ihr Eigen. In den Commenden Jahren werden Sie entdecken, dass ein M-System das Kochen zu einem wahren Fest werden{lsst.

Bei der Entwicklung Ihr's Einbaugeräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in den Handen, sondern ein handliches sehr gut lesbares Exemplar. Genau so ist auch Ihr Einbaugerät, das heißt: verständlich und übersichtlich.

Wir empfehlen Ihnen, vor Inbetriebnahme Ihr's Einbaugeräts diese Anleitung aufmerksam durchzulesen, damit es nicht zu Problemen kommt.

Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, dann horen wir ihre Fragen gern von Ihnen.

Wir wünschen Ihnen viel Spaß beim Kochen!

M-System

SICHERHEIT 32

VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME 32
ALLGEMEINE SICHERHEITS-HINWEISE 32
SCHUTZVORBESCHADIGUNG 33
VORSICHTSMABNAHMen BEI GERATEAUSFALL 33
SCHUTZVOR WEITEREN GEFAHREN 33

GERATEBESCHREIBUNG 34

TECHNISCHE BESCHREIBUNG 34
BEDIENFELD. 34

BEDIENUNG DES KOCHFELDES 34

ANZEIGE 34
BELUFTUNG 35

INBETRIEBNAHME DES KOCHFELDES 35

VOR DEM ERSTEN AUFHEIZEN 35
INDUKTIONSPRINZIP 35
FUNKTION DER SENSORSCHALTFELDER 35
KoCHFELD EIN- UND AUSSCHALTEN 36
TOPFERKENNUNG 36
RESTWÄRMEANZEIGE 36
ZEITSCHALTUHR 37
VERRIEGELUNG DER KOCHMULDE 38

KoCH EMPFEHLUNGEN 39

KoCHGESCHIRR 39
GESCHIRRGROBE 39
EINSTELLBEREICHE 40

REINIGUNG UND PFLEGE 40

WAS TUN WENN 41

UMWELTSCHUTZ 42

MONTAGEHINWEISE 43

ELEKTKROANSCHLUSS 44

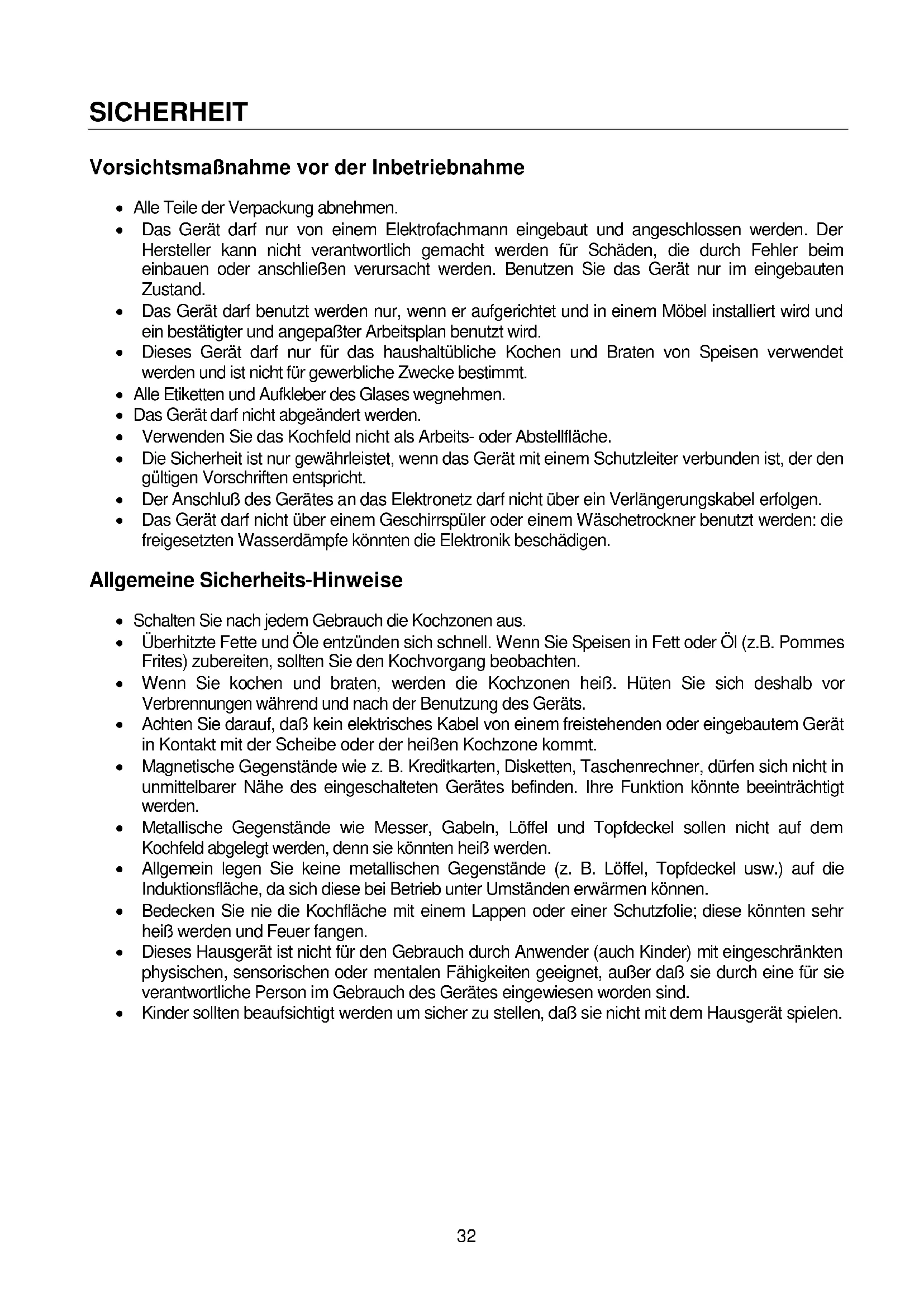

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmer.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarf benutz werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßer Arbeitsplan benutz wird.
• Dieses Gerätarf nur für das haushaltüblicheKochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
  Das Gerat scarf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
  Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
  Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.

Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen besteht. Hüten Sie sich deshalb von Verbrennungen während und nach der Benutzung des Geräts.
• Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder derHEYen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner,)durfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. Ihr Funktion konnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, Denn sie konnten heiß werden.
• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese konnten sehr heiß werden und Feuer fangen.
• Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.
• Kinder sollen den beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät speien.

Schütz vor Beschädigung

• Verwenden Sie keine Töppe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, daß auch Sandkörmer Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr wichtsdarfig, jeder nicht unzerbrechlich. Besonderss spurze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den frei Ben Kochzonen. Diese Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzem auf die frei Ben Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfern den Si dees Stffe noch im frei Ben Zustand. Da die Kochzonen frei sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall bereits Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas konnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschelt und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeldsofar aus, schrauben Sie die Sicherung für das Kochfeld ab bzw.nehmen Sie diese hereaus,und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfaffenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Höhe des eingeschalteten Gerätes entstehen ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie konnten auf der kochzone verschmelzen.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBE FÜR INDUktion Führt zu EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KÖCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	Gesamt Leistung	Kochzonen	Durchmesser	Nennleistung*	Minimum Topferkennung
MI-601	6500 W	Vorne links	190 mm	1400 W	90 mm
		Hinten links	170 mm	1400 W	90 mm
		Hinten rechts	210 mm	2300 W	100 mm
		Vorne rechts	145 mm	1400 W	90 mm

• Durschnittsleistungen. Die Maximalen gemessenen Leistungen können diese Werte überschreiben je nach Groß, Form und Qualität der verwendeten Töppe.

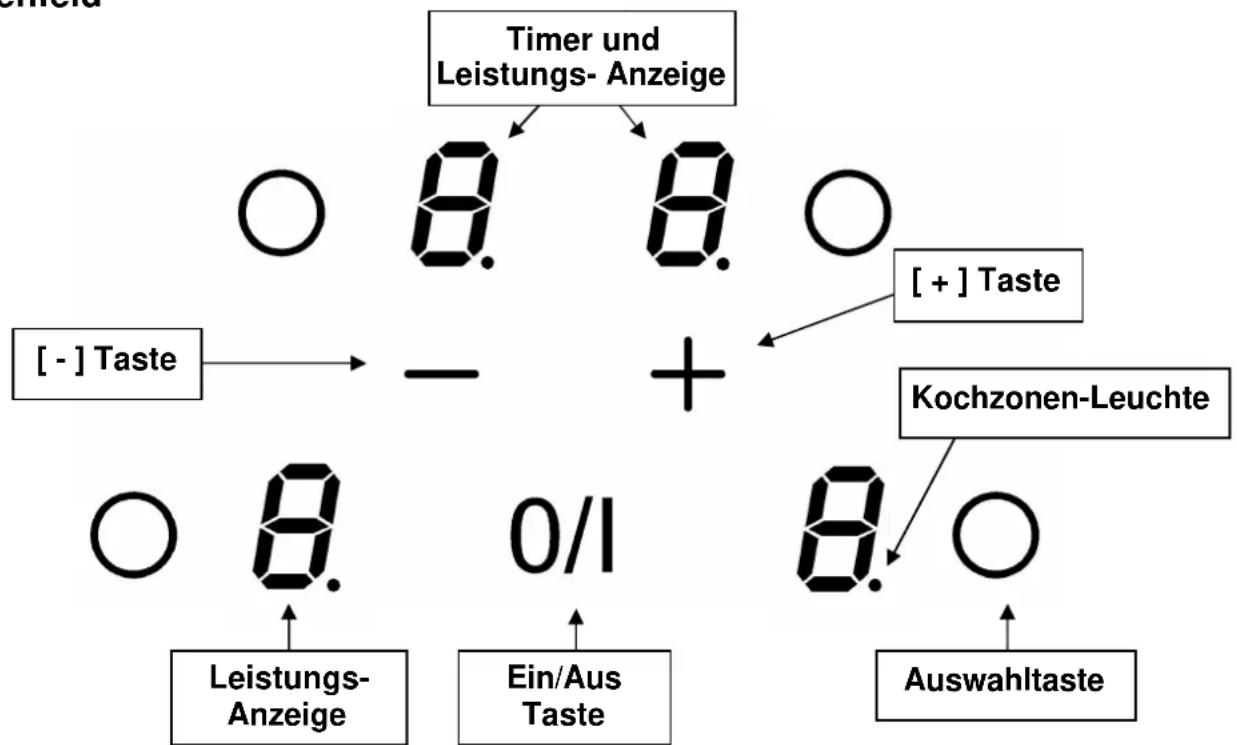

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige

0 Null

1...9

U

E

H

L

Benennung

Die Kochzone ist aktiviert

Leistungsstufe

Topferkennung

Fehleranzeige

Restwärme

Verriegelung

Funktion

Einstellung der Leistung

Topf nicht aufgesetzt oder nicht geeignet

Fehler der Elektronik

Kochzone ist heiß

Die Mulde ist abgesichert

Belüftung

Der Lüfter Funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiben.

Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genugend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topboden. Die Kochzone erwartt sich nur indirectt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen Funktionieren nur, mit magnetischen Kochgeschirr:

• Geeignetes Induktionskochgeschirr mit magnetischen Boden wie z.B.: Guss, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl.

Die Induktionskochzone wird automatisch an die Große des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengröbe eine Mindestgroße haben.

Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [ U

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführrt.Eine Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drucken Sie nur eine Taste zur gleichen Zeit.

Kochfeld ein- und ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

• Kochfeld: einschalten/ ausschalten:

Betätigung

Einschalten

Ausschalten

Bedienfeld

Anzeige

Auf [0/1] drucken

Auf [0/1] drucken

4x[0]

keine oder [H]

Kochzone: einschalten/ ausschalten:

Betätigung

Auswahlen der Kochzone

Leistung erhöhen

Leistung verringn

Ausschalten

Anzeige

Auf [O] drucken

Auf [ + ] drucken

Auf [-] drucken

Auf [O] und [-] gemeinsam drucken

oder auf [-] drucken

4×[0]

[1] bis [9]

[9] bis [1]

[0]oder[H]

[0]oder[H]

Erfolgst keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlösen.

Topferkennung

Die Topferkennung gewährleistet eine vollkommenene Sicherheit. Die Induktion fungkioniert nicht:

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesen Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.

• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone(sofort aus und in der Anzeige erscheidt das Zeichen [U].Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fahrmit der vorher eingestellten Leistungsstufe weiter.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheint.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 30 Minuten eingestellt werden. Jege Kochzone kann eine andere Einstellung haben.

- Einsatzen oder Veränderung der Dauer:

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf [O] drücken	[0]
Leistung auswahlen	Auf [+]	[1] ... [9]
Zeitschaltuhr auswahlen	Auf [-] und [+] drücken	Zeitschaltuhr [00] min
Zeit verkurzen	Auf [-] drücken	von [30] bis 29,28,27...
Zeit verlangern	Auf [+] drücken	Die Zeit ist verlangert
Nach einigen Sekunden liegt das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnnt

Zeitschaltuhr ausschalten:

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf [O] drücken	[0]
Zeitschaltuhr auswahlen	Auf [-] und [+] drücken	Restliche Zeit
Zeitschaltuhr ausschalten	Auf [-]	[00] dann « aus »
Wenn mehrere Zeitschaltuhren in Betrieb sind, brauchen Sie nur diese Betätigung mehrmals zu wiederhohen.

- Automatisches ausschalten:

Nach Ablauf der programmierte Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

Um den Signalton und das blinken abzuschalten, brauchen Sie nur eine beliebige Taste zu betätigen.

- Zeitschaltuhr als Eieruhr:

Betätigung	Bedienfeld	Anzeige
Einschalten der Kochmulde	Auf [0/1] drücken	Kochzonen-Leuche
Zeitschaltuhr auswahlen	Auf [-] und [+] drücken	[00] Minuten
Zeit verkürzen	Auf [-] drücken	von [30] bis 29,28,27...
Zeit verlangern	Auf [+] drücken	Die Zeit ist verlangert

Nach einigen Sekunden beendet das blinken die Zeitschaltuhr-Leuche und die Kochzonenleuchten erlischen.

Nach Ablauf der programmierten Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

Um den Signalton und das blinken abzuschalten, brauchen Sie nur eine beliebige Taste zu betätigen.

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [0/1]) verriegelt werden.

- Verriegelung aktivieren:

Betätigung

Einschalten der Mulde

Mulde verriegeln

vorne rechts drucken

Bedienfeld

Auf [0/1] drucken

Gemeinsam auf [-] und [O]

Auf [O] drucken

Anzeige

4x[0]oder[H]

Keine Änderung

4× [L]

Verriegelung abschalten:

Betätigung

Einschalten der Mulde

Bedienfeld

Auf [0/1] drucken

Anzeige

[L] auf alle Anzeige

In den 5 Sekunden nach Einschalten der Mulde

Verriegelung abschalten

Gemeinsam auf [-] und [O]

vorne rechts drucken 4× [L]

Auf [-] drucken

keine Anzeige

Kochgeschirr

Geeignete Materialien: Stahl, emaillierter Stahl, Gusseisen, Stahl mit magnetisierbarem Boden, Aluminium mit magnetisierbarem Boden

Nicht geeignete Materialien: Aluminium und Stahl mit nicht magnetisierbarem Boden, Kupfer, Messing, Steingut, Porzellan

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirrarf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade GelatineYoghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4	Dampfgaren, Dünsten	Fisch, Gemüse, Obst
4 bis 5	Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7	Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8	Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.

Um das Gerät zu reinigen, muß es ausgeschaltet sein.
Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
- Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
- Entfernen Siesofar Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

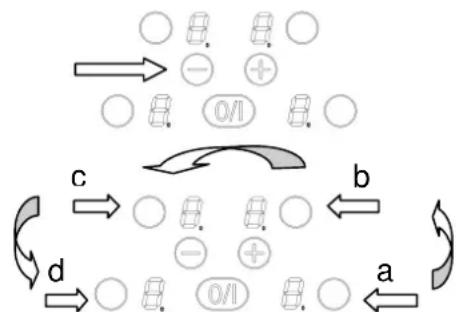

[E4] in der Anzeige erscheint:

1) Das Kochfeld muss neu konfiguriert werden.itte folgen Sie nachstehende Hinweise:

Vor Beginn des Verfahrens muss:

Wichtig: entfernen Sie alle Töpfe von Ihr dem Kochfeld.
-nehmen Sie einen Topf mit magnetischen Boden (Durchmesser >16~cm )
Das Kochfeld muss zuerst vom Stromnetz getrennt werden
- Anschlusskabel weg oder schalten Sie die Sicherung am Schalttafel ab.
- starten Sie die Programmierung spätestens 2 Minuten nach dem Wiedereinschalten
- verwenden Sie nicht den Hauptschalter

II) Löschen der existierenden Konfiguration

1) Drücken Sie auf die [-] Taste und halten Sie diese gedrückt
2) Mit Ihr dem anderen Finger drucken Sie nacheinander, entegegen dem Uhrzeigersinn, die [O] Taste (a -> b -> c -> d). Ein doppelter "Beep" soll heissen, dass ein Fehler Aufgetreten ist. In dieser Fall, starten Sie erneut vom Punkt 1.

3) Lassen die Taste los. Dann drücken Sie wieder auf die [-] Taste, bis dass blinkende [E] Symbole angezeigt werden.
4) Erwarten bis die [E] fix bleiben

5) [E] werden dann automatisch [C]-Symbole. Das Löschprozess ist erledigt.

Bemerkung: bei Induktionskochfelder mit 3 Kochzonen gibt es nicht die Taste hinten rechts, auf Taste vorne rechts zweimal drücken (a) das bedeutet (a -> a -> c -> d).

III) Phase 2: Neukonfiguration des Kochfeldes

1) Nehmen Sie einen Topf mit magnetischen Boden (Durchmesser >16 cm)
2) Wahlen Sie eine Kochzone-Bedienung aus beim drücken auf die [O].
3) Stellen Sie den Topf auf der entsprechenden Kochzone.
4) Warten bis [C] sich in [-] umwandelt. Die Kochzone ist konfiguriert.
5) Wiederholen Sie diesen Vorgang für jeder Kochzone.
6) Die Kochzonen sind konfiguriert, sobald nichts mehr angezeigt wird. Verwenden Sie den gleichen Topf um die gesamte Konfiguration durchzuführen. Wahrend der Konfiguration dürfen keine weitere Töpfe auf der Mulde liegen.

• Falls die [E4]-Anzeige bleibt, wenden Sie sichitte an Ihr Kundendienst.

Die Kochmulde oder die Kochzonen nicht einschalten:

Die Mulde ist falsch am Netz angeschlossen.
Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
Die Kochmulde ist verriegelt.
Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [U]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktiongeeignet.
• Der Topf Boden-Durchmesser ist zu Klein für diese Kochzone.

In der Anzeige erscheint [E]:

• Den Kundendienst anrufen.

Eine Kochzone oder die gesamte Mulde schaltet ab:

Die Sicherheits-Abschaltung hat es ausgelöst.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

Das ist keine Störung, das Geblase lauft so lange, bis das Gerät abgekühlt ist.
- Das Geblase schaltet automatisch ab.

Der Auftrag Anzeige [L]:

• Finden Sie im Kapitel Verriegelung der Kochmulde.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreiund recyclerbar.
- Elektrische und elektronische Geräte enthalten noch wertvollen Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keine n Fall in den Restmull.
• Nutzen Siestatt dessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss * d rufen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf auf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

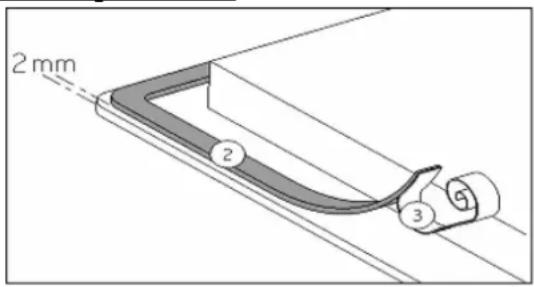

Dichtung Einbau:

Die Dichtung (2) nach Abnahmen der Schutzfolie (3) mit 2 mm Abstand der Außenkanne des Glases aufkleben.

Einbau:

Einfugdimensionen:

Typ Einbaumasse

MI-601 560 x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50~mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte theses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte hoher sein als die Kochmulde.
  Die Arbeitsplatte soll mit hitzebeständigem Kleber (100^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzebestandig sein
• Das Kochfeldarf nicht über Herde ohne Lüfter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, * dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

ELEKTKROANSCHLUSS

Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektoversorgungsunternehmen genau kennt und sorgfältig beachtet.
- Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
- Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfekt durch das Einbauen gedeckt sein.
- Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestellt ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
- Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

SchlieBen Sie immer die Erde mit an.

Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie in den vorgesehenen Schlitzen.

Netz	Anschluss ( * )	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz	1 Faser + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Faser + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

(*) Iaut EN 60 335-2-6/1990 Norm

Anschluss des Kochfelds:

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Monophasen230V\~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Biphasen 400V\~2P+N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drahte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.

INTRODUCTION
