BEDIENUNGSANLEITUNG MI91 M-SYSTEM

TECHNISCHE KENMERKEN 6
BEDIENINGSPANEEL 6

GEBRUK VAN HET APPARAAT 6

DISPLAY 6
VENTILATIE 7

ELEKTRISCHE AANSLUITING 15

Andere beschermingen

Technische kenmerken

Type	Total effekt	Zone	Diameter	Nominal *	1st Booster*	2nd Booster*	Detectie kookpan
MI-91	7400 W	Links voor	180 mm	1850 W	2300 W	3000 W	100 mm
		Linksijken	180 mm	1850 W	2300 W	3000 W	100 mm
		Centrum	210 mm	2100 W	2600 W	3700 W	110 mm
		Rechtsijken	180 mm	1850 W	2300 W	3000 W	100 mm
		Rechts voor	210 mm	2100 W	2600 W	3700 W	110 mm

Defect elektronisch circuit

H

Restwarmtte

De kookzone is warm

P

Eerste Booster

MISE EN ROUTE ET GESTION DE L'APPAREIL

Herzlichen Glückwunsch! jetzt nennen Sie officiell einen Boretti Ihr Eigen. In den Kommenden Jahren werden Sie entdecken, dass ein Boretti das Kochen zu einem wahren Fest werden{lsst.

Bei der Entwicklung Ihr's Einbaugeräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in den Handen, sondern ein handliches sehr gut lesbares Exemplar. Genau so ist auch Ihr Einbaugerät, das heißt: verständlich und übersichtlich.

Wir empfehlen Ohnen, vor Inbetriebnahme Ihr's Einbauerats diese Anleitung aufmerksam durchzulesen, damit es nicht zu Problemen kommt.

Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, dann horen wir ihre Fragen gern von Ihnen.

Wir wünschen Ihnen viel Spaß beim Kochen!

Boretti

SICHERHEIT 32

VORSICHTSMABNAHME VOR DER INBETRIEBNAHME 32
ALLGEMEINE SICHERHEITS-HINWEISE 32
SCHUZVORBESCHADIGUNG 33
VORSICHTSMABNAHMEM BEIGERATEAUSFALL 33
SCHUTZVOR WEITEREN GEFAHREN 33

GERATEBESCHREIBUNG 34

TECHNISCHE BESCHREIBUNG 34
BEDIENFELD 34

BEDIENUNG DES KOCHFELDES 34

ANZEIGE 34
BELUFTUNG 35

INBETRIEBNAHME DES KOCHFELDES 35

VOR DEM ERSTEN AUFHEIZEN 35
INDUKTIONSPRINZIP 35
FUNKTION DER SENSORSCHALTFELDER 35
KoCHFELD EIN- UND AUSSCHALTEN 36
TOPFERKENNUNG 36
RESTWÄRMEANZEIGE 36
POWERFUNKTION 36
ZEITSCHALTUHR 37
VERRIEGELUNG DER KOCHMULDE 39

KoCH EMPFEHLUNGEN 40

KoCHGESCHIRR 40
GESCHIRRGROBE 40
EINSTELLBEREICHE 41

REINIGUNG UND PFLEGE 41

WAS TUN WENN 42

UMWELTSCHUTZ 42

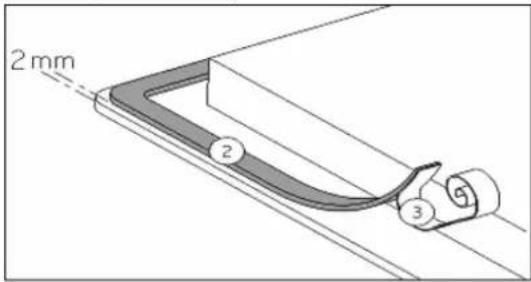

MONTAGEHINWEISE 43

ELEKTKROANSCHLUSS 44

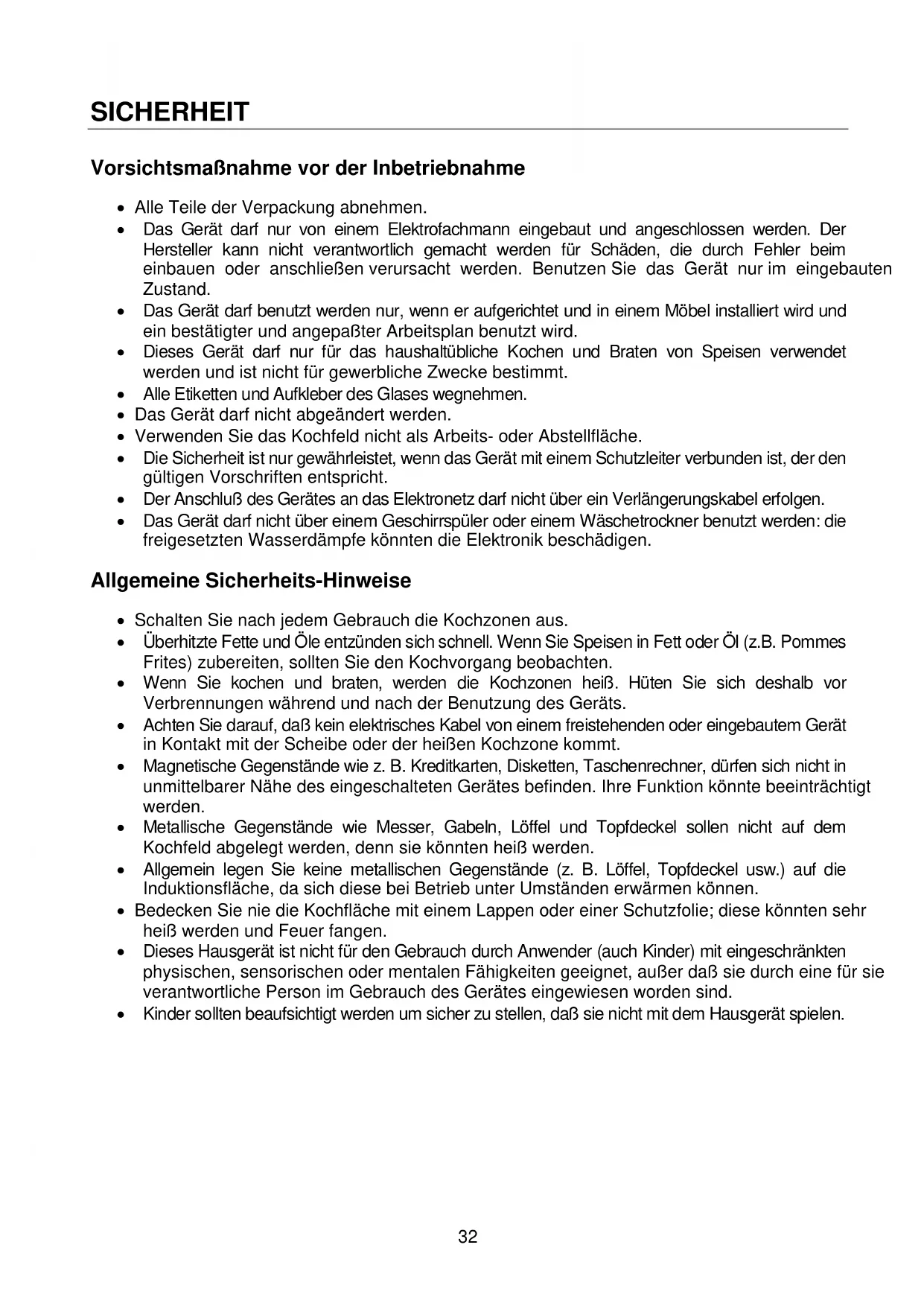

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarfbenutz werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerätarf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Veränderungskabel erfolgen.
• Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.

Allgemeine Sicherheits-Hinweise

Schalten Sie nach jedem Gebrauch die Kochzonen aus.
- Überhitzte Fette und Öle entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Kochvorgang beobachten.
- Wenn Sie kochen und braten, werden die Kochzonen frei. Hüten Sie sich deshalb von Verbrennungen während und nach der Benutzung des Geräts.
- Achten Sie daraufuf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder derHEYen Kochzone kommt.
- Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, * dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. Ihr Funktion * konne beeinträchtigt werden.
- Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, Denn sie konnten heiß werden.
- Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
- Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese konnten sehr heißt werden und Feuer fangen.
- Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.
- Kinder sollen den beaufsichtigt werden um Sicher zu stellen, daß sie nicht mit dem Hausgerät speien.

Schütz vor Beschädigung

• Verwenden Sie keine Töppe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, daß auch Sandkorner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jeder nicht unzerbrechlich. Besonderss spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töppe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den frei Ben Kochzonen. These Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzem auf die frei Ben Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfernen Sie diese Stoffe noch im frei Ben Zustand. Da die Kochzonen frei sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heiBes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas konnte beschadigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschelt und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw.nehmen Sie diese hereaus,und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNING: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Höhe des eingeschalteten Gerätes entstehen ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie konnten auf der kochzone verschmelzen.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEBE FÜR INDUktion Führt zu EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KÖCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	Gesamt Leistung	Kochzonen	Durchmesser	Nennleistung*	Erste Booster Leistung*	Zweite Booster Leistung*	Minimum Topferkennung
MI-91	7400 W	Vorne links	180 mm	1850 W	2300 W	3000 W	100 mm
		Hinten links	180 mm	1850 W	2300 W	3000 W	100 mm
		Centrum	210 mm	2100 W	2600 W	3700 W	110 mm
		Hinten rechts	180 mm	1850 W	2300 W	3000 W	100 mm
		Vorne rechts	210 mm	2100 W	2600 W	3700 W	110 mm

• Durschnitsleistungen. Die Maximalen gemessenen Leistungen können diese Werte überschreiben je nach Großbe, Form und Qualität der verwendeten Töppe.

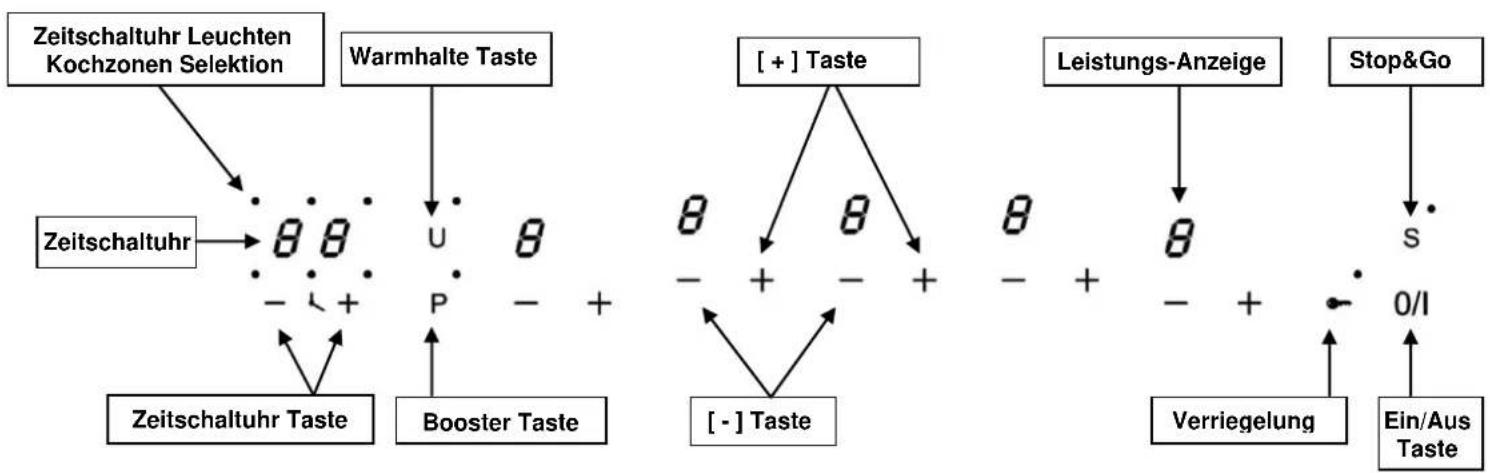

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige

Benennung Funktion

0 Null

Die Kochzone ist aktiviert

1...9

Leistungsstufe Einstellung der Leistung

U Topferkennung

Topf nicht aufgesetzt oder nicht geeignet.

A Anl

kochautomatik

Hochste Leistung + Ankochen

E Fel

hleranzeige

Fehler der Elektronik

H Re

stwärme

Kochzone ist heiB

P Ers

Ste Booster Schnelles Aufheizen

11

Zweite Booster

Schnelles Aufheizen

U Warmhalte

Warmhalte die Kochzone auf 45^

U Warmhalte

Warmhalte die Kochzone auf 70^

Stop&Go

Stop&Gowird aktiviert.

Belüftung

Der Lüfter Funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiben.

Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird.

Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die

Elektronik genügend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwartt sich nur indirectt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen Funktionieren nur, mit magnetischen Kochgeschirr:

• Geeignetes Induktionskochgeschirr mit magnetischen Boden wie z.B.: Guss, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl.

Die Induktionskochzone wird automatisch an die Große des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Jeder Topboden-Durchmesser muss je nach Kochzonengröbe eine Mindestgroße haben.

Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [U].

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführrt. Jege Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drucken Sie nur eine Taste zur gleichen Zeit.

Kochfeld ein- und ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

• Kochfeld: einschalten/ ausschalten:

Betätigung

Einschalten

Ausschalten

Bedienfeld

Auf [0/1] drucken

Auf [0/1] drucken

Anzeige

[0]

keine oder [H]

• Kochzone: einschalten/ ausschalten:

Betätigung

Bedienfeld

Anzeige

Auswahlen der Kochzone Auf [+] drucken [0]

Leistung erhöhen Auf [+ ] drücken [1] bis [9]

Leistung verringern Auf [-] drucken [9] bis [1]

Ausschalten Auf [+] und [-] gemeinsam drucken [0] oder [H]

oder auf [-] drucken [0] oder [H]

Erfolgst keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlösen.

Topferkennung

Die Topferkennung gewährleistet eine vollkommenene Sicherheit. Die Induktion funktioniert nicht:

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesen Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.

• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone(sofort aus und in der Anzeige erscheint das Zeichen [U].Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fahrmit der vorher eingestillten Leistungsstufe weiter.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheint.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Powerfunktion

Alle 4 Kochzonen sind mit einer Boosterfungtion, d.h. einer Leistungsverstärkung ausgestattet. Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 5 Minuten in der Leistungsstufe [ P ] mit einer extrahohen Leistung. Der Booster ist davon gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen konnen, wie etwa zum Kochen von Nudelwasser.

• Erste booster einschalten/ ausschalten :

Betätigung

Bedienfeld

Anzeige

Erste booster einschalten

Auf [P] drucken

Licht leuchtet

Auswahlen der Kochzone

Drucken auf [+ ] oder [-]

von der Kochzone

[P]

Erste booster ausschalten

Auf [-] drucken

[9]

- Zweite booster einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Erste booster einschalten		Auf [P] drücken	Licht leuchtet
Zweite booster einschalten		Auf [P] drücken	Licht blink
Auswahlen der Kochzone		Drücken auf [+] oder [-] von der Kochzone [ ]
Zweite booster ausschalten		Auf [-] drücken [9]

- Automatische Steuerung des Power:

Die Kochmulde ist mit einer Höchstleistung ausgestellt. Um diese Höchstleistung nicht zu überschreiben, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Power-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die [9] und die reduzierte Leistung [7] anzeigen.

Ausgewählte Kochzone Andere Kochzone (z.B.: Leistungsstufe 9)

[P] leuchtet [9] wird auf [7] reduziert

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. jeder Kochzone kann eine andere Einstellung haben.

- Einsatzen oder Veränderung der Dauer:

Betätigung	Bedienfeld		Anzeige
Auswahlen der Kochzone	Drücken auf [+] der Zone	[4]
Leistung auswahlen	Drücken auf [+] oder [-]		[1] .... [9]
Zeitschaltuhr auswahlen	Auf [+] und [-] gemeinsam drücken der Zeitschaltuhr bis der gewünscht kochzone		Das Kontroll-Licht der ausgewählten Kochzone wird angezündet
Zeit verkurzen	Drücken auf [-] der Zeitschaltuhr		Von [30] bis à 29,28,...
Zeit verlangern	Drücken auf [+] der Zeitschaltuhr		Die Zeit ist verlangert

Nach einigen Sekunden stellt das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnnt angezündet

- Zeitschaltuhr ausschalten:

Betätigung	Bedienfeld	Anzeige
Zeitschaltuhr auswahlen	Auf [+] und [-] gemeinsam drücken der Zeitschaltuhr bis der sich an gewünscht Kochzone	Die Zeit schlägt
Zeitschaltuhr aussenalten	Drücken auf [-] der Zeitschaltuhr [01] schlägt sich ar Drücken wider auf [-] [00] schlägt sich ar	[01] schlägt sich ar
Wenn mehrere Zeitschaltuhren in Betrieb sind, brauchen Sie nur diese Betätigung wiederhohlen.

- Automatisches ausschalten:

Nach Ablauf der programmierte Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

Um den Signaton und das blinken abzuschalten, brauchen Sie nur eine beliebige Taste zu betätigten.

Zeitschaltuhr als Eieruhr:

Betätigung

Bedienfeld

Anzeige

Einschalte der Kochmulde Drucken auf [0/1] Leuche der zone «ein»

Zeitschaltuhr auswahlen Auf [+ ] und [-] gemeinsam drucken [00]

Zeit verkurzen Drucken auf [- ] der Zeitschaltuhr Von [30] bis à 29,28,...

Zeit verlangern Drucken auf [ + ] der Zeitschaltuhr Die Zeit ist verlangert

Nach Ablauf der programmierten Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

- Ausschalten oder Veränderung der Dauer als Eieruhr:

Betätigung

Bedienfeld

Anzeige

Zeitschaltuhr auswahlen Auf [+] und [-] gemeinsam drucken Restliche Zeit

Zeitschaltuhr ausschalten Drucken auf [- ] der Zeitschaltuhr [ 01 ] schlättig sich an

[00] schlągt sich an

Warmhaltefunktion

These Funktion wird Speisen auf 42^ und 70^ warmhalten.

These Funktion soll Überlauf und Verbrennen vermeiden.

- Ein- und ausschalten :

Betätigung

Bedienfeld

Anzeige

Das Kontroll-Licht an

Warmehaltefungtion 42^

Warmehaltefungtion 70^

Auf [U]drucken

Das Kontroll-Licht blinkt

auf

Kochzone auswahlen

Drucken auf [+ ] oder [-]

[u] oderr [U]

Ausschalten

Drucken auf [+ ] oder [-]

[0] bis [9]

These Funktion kann auf allen Kochstelle verwendet werden.

Wenn der Top die Kochzone verlässt bleibt die Warmhaltefunktion während 2 Stunden aktiv.

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik besteht. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnen gewählte

Fortkochstufe zürück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

- Aktivierung der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Einschalte der Kochmulde Auf [+] drucken [4]

von [5] bis [9]

Hohe Leistung aktivieren Auf [+ ] drucken

[9] blinkt mit [A]

Ankochautomatik aktivieren Auf [+ ] drucken

[9]zurück auf [7]

Leistung auswahlen Auf [-] drucken

(z.B. 7

[7] blinkt mit [A]

- Abschalten der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Leistung auswahlen Drucken auf [+ ] und

[-]Zusammen

[0]

Stop&Go functionality

These Funktion erlaubt, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.

Die Funktion einlagen, auslösen

Betätigung

Bedienfeld

Anzeige

Einschalte der Funktion

Drucken auf [S]

[II] auf den Anzeiger

Auschalte der Funktion

Drucken auf [S]

Drucken auf [-] oder [+] Leucht blinkt

Rückruffunktion

Nachdem man der Kochmulde gelöscht hat, ist es möglich, an die letzten ausgewählten Einstellungen

zu erinnern:

Kochstand aller Kochzonen (Kraft).
- Minuten und Sekunden der Kochzonen, die durch die Zeitmesser programmiert wurden.
- Funktion "Ankochautomatik"
- Funktion "Warmhaltefunktion"

Das Rückrufverfahren ist das folgende

• Auf dem Anschlag unterstützen [0/I]
• Danach auf dem Anschlag [II] in weniger als 6 Sekunden zu Unterstützung

Die vorhergehenden Einstellungen sind erneut aktiv.

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [0/1]) verriegelt werden.

• Verriegelung aktivieren:

Betätigung

Bedienfeld

Anzeige

Das Kontroll-Licht ist fest

Kochfeld verrieglen

Drucken au [e] 2s

• Verriegelung abschalten:

Betätigung

Bedienfeld

Anzeige

Das Kontroll-Licht ist aus

Verriegelung abschalten

au [e] 2s

Kochgeschirr

Geeignete Materialien: Stahl, emailierter Stahl, Gusseisen, Stahl mit magnetisierbarem Boden, Aluminium mit magnetisierbarem Boden

Nicht geeignete Materialien: Aluminium und Stahl mit nicht magnetisierbarem Boden, Kupfer, Messing, Steingut, Porzellan

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade GelatineYoghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4	Dampfgaren, Dünsten	Fisch, Gemüse, Obst
4 bis 5	Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7	Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8	Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen
P und „ „	Kochen	Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.

Um das Gerät zu reinigen, muß es ausgeschaltet sein.
- Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
- Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
- Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen

Das Kochfeld oder di Nochzonen lassent sich nicht einschalten:

• Das Feld ist falsch am Netz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
• Das Feld ist verriegelt.
  Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [U]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktiongeignet.
• Der Topfboden-Durchmesser ist zu Klein für diese Kochzone.

In der Anzeige erscheint [E]:

Die Elektronik ist defekt.
- Das Gerät vom Netz trennen und nach 15 Min. wieder anschliessen.
- Den Kundendienst anrufen.

Eine Kochzone oder die gesamte Mulde schaltet ab:

Die Sicherheits-Abschaltung hat es ausgelöst.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- These Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

• Das ist keine Störung, das Geblase lauft so lange, bis das Gerät abgekühlt ist.
  Das Geblase schaltet automatisch ab.

Die Ankochautomatik schaltet nicht ein:

Die Kochzone ist noch heiss [H]
Die hochste Leistungsstufe ist eingeschaltet [9]
Die Leistungsstufe wurde mit der Taste [-] eingeschaltet.

In der Anzeige erscheint [U]:

• Finden Sie im Kapitel Warmhaltefunktion.

In der Anzeige erscheint [II]:

• Finden Sie im Kapitel Pausenfunktion.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclierbar.
- Elektrische und elektronische Geräte enthalten noch wertvollen Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull.
• Nutzen Siestatt dessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf aufchten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau:

Die Dichtung (2) nach Abnehmer der Schutzfolie (3) mit 2 mm Abstand der Außenkannte des Glases aufkleben.

Einbau:

Einfugdimensionen:

Typ	Einbaumasse
MI-91	810 x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte theses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte hörher sein als die Kochmulde.
  Die Arbeitsplatte soll mit hitzebestandigem Kleber (100^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzebeständig sein
• Das Kochfeldarf nicht über Herde ohne Lüfter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.
  Um eine ausreichende Beluftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

ELEKTKROANSCHLUSS

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfällig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschelt werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfect durch das Einbauen gedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

SchlieBen Sie immer die Erde mit an.

Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sieihn in den vorgesehenen Schlitzen.

Netz	Anschluss ( * )	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz	1 Faser + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Faser + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

(^*) Iaut EN 60 335-2-6/1990 Norm

Anschluss des Kochfelds:

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Monophasen 230V 1P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2 dann zwischen

Anschlussklemme 4 und 5.

Befestigen. Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an

Anschlussklemme 4 oder 5, die Phase L an Anschlussklemme 1 oder 2.

Biphasen 400V~2P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 4 und 5.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme

4 oder 5, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drahte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.

INTRODUCTION
