De kookplaat of de kookzone werkt nicht :

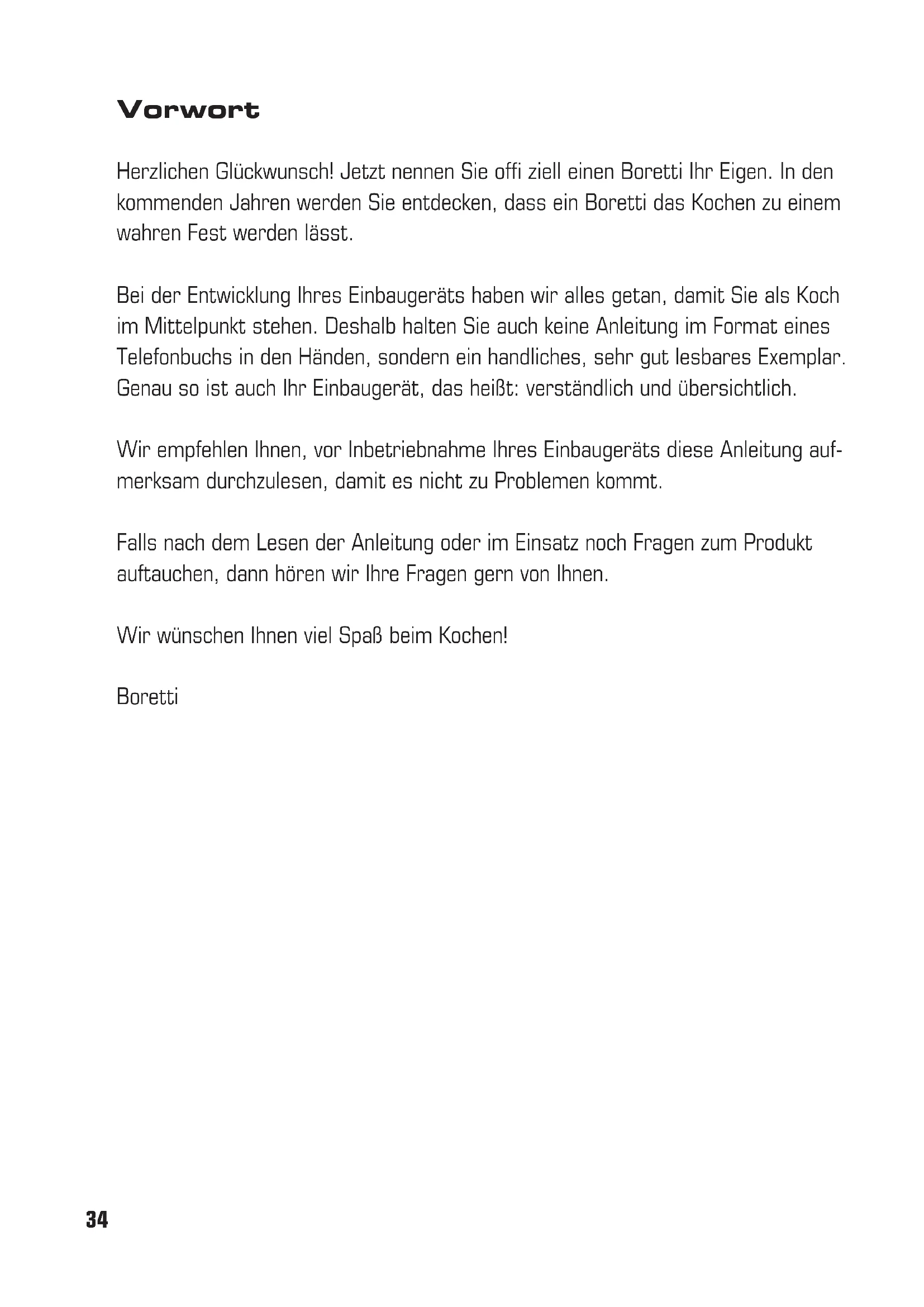

Herzlichen Glückwunsch! Netanyahu nennen Sie offi ziell einen Boretti ihr Eigen. In denkommen Jahren werden Sie entdecken, dass ein Boretti das Kochen zu einem wahren Fest werden{lsst.

Bei der Entwicklung Ihr's Einbaugeräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in den Händen, sondern ein handliches, sehr gut lesbares Exemplar. Genau so ist auch Ihr Einbaugerät, das heißt: verständlich und übersichtlich.

Wir empfehlen Ohnen, vor Inbetriebnahme Ihrses Einbaugeräts diese Anleitung auf merksam durchzulesen, damit es nicht zu Problemen kommt.

Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, dann horen wir ihre Fragen gern von Ohnen.

Wir wünschen Ihnen viel Spaß beim Kochen!

Boretti

Inhalt

Sicherheit

Vorsichtsmaßnahme vor der inbetriebnahme 36

Allgemeine Sicherheits-hinweise 36

Schutz vor beschädigung 36

Vorsichtsmaßnahmen bei geräteausfall 37

Schutz vor weiteren gefahren 37

Gerätebeschreibung

Technische beschreibung 38

Bedienfeld 38

Bedienung des kochfeldes

Anzeige 39

Belüftung 39

Inbetriebnahme des kochfeldes

Vor dem ersten aufheizen 39

Induktionsprinzip 39

Funktion der sensorschaltfelder 39

Kochfeld ein- und ausschalten 40

Topferkennung 40

Restwärmeanzeige 40

Powerfunktion 40

Zeitschaltuhr 41

Verriegelung der kochmulde 42

Koch empfehlungen

Kochgeschirr 43

GeschirrgröBe 43

Einstellbereiche 44

Reinigung und pflege 44

Was tun gonna... 45

Montagehinweise 47

Elektrroanschluss 48

Umweltschutz 49

Sicherheit

Vorsichtsmaßnahmen vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmer.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarfbenutz werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.
• Dieses Gerätarf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerätarf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
  Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darauf nicht über ein Veränderungskabel erfolgen.
  Das Gerat darf nicht über einem Geschirrspuler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdampfe konnten die Elektronik beschädigen.

Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öl entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Sieden Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor

Verbrennungen während und nach der Benutzung des Geräts.

• Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder derHEYen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. Ihr Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topdeckel sollen nicht auf dem Kochfeld abgelegt werden, Denn sie konnten heiß werden.
• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese konnten sehr heißt werden und Feuer fangen.
• Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.
• Kinder sollen den beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät speilen.

Schütz vor Beschädigung

• Verwenden Sie keine Töppe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskera-mikscheiben verkratzen.
• Beachten Sie, daß auch Sandkorner Kratzer verursachen können.
  Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, je

doch nicht unzerbrechlich. Besonderss spurze und harte Gegenstände, die auf die Kochfläche fallen, konnen sie beschädigen.

• Töppe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den bereits Kochzonen. Diese Stoffeschmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die bereits Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfern den Siederthese Stoffen noch im bereits Zustand. Da die Kochzonen也好 sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heiBes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas konnte beschädigt werden.
• Befindet sich unter dem eingebauten Geräte eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachteten werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerä ausgeschaltet und vom Netz gettrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw.nehmen Sie diese hereaus, und wenden Sie sich an unseren Kundenst oder an ihren Fachhandler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Höhe des eingeschalteten Gerätes entstehen ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie konnten auf der kochzone verschmelzen.

KEIN ABNEHMBARES ZWISCHENZUBEHR BENUTZEN UM PFANNEN DIE FÜR DIE INDUktion NICT ANGEPASST SIND ZU ERHITZEN. VERBRENNUGEN- UND ZERSTOERUNGGEFAHR DER MULDE.

Gerätebeschreibung

Technische Beschreibung

Typ Gesamt Kochzonen Leistung* Topferkennung		Durchmesser Nennleistung*		Booster Minimum
MI-76	7100 W	Vorne links	180 mm	1400 W	2000 W
		Hinten links	170 mm	1400 W	-
		Hinten rechts	220 mm	2300 W	3000 W
		Vorne rechts	145 mm	1400 W	-

• Durschnittsleistungen. Die Maximalen gemessenen Leistungen können diese Werte überschreiben je nach Höhe, Form und Qualität der verwendeten Töppe.

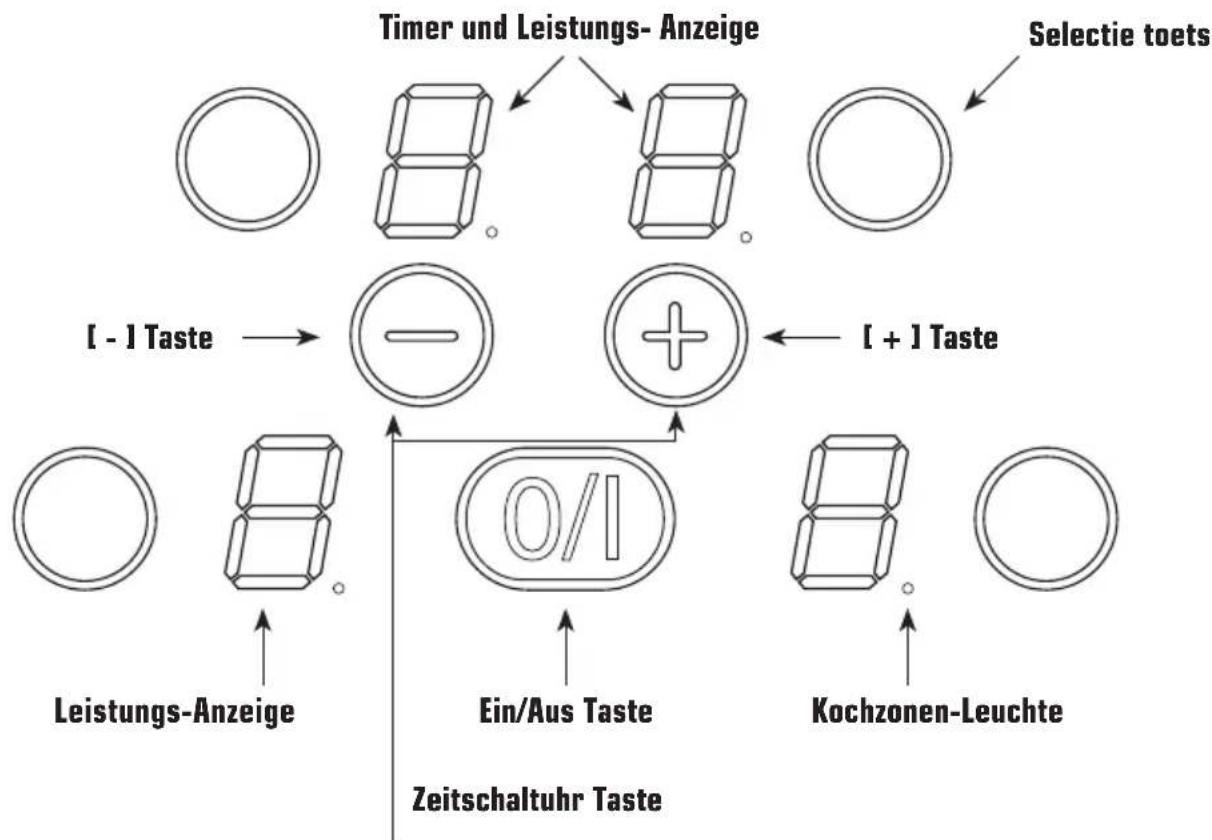

Bedienfeld

Bedienung des kochfeldes

Anzeige	Benennung	Beschreibung
0.	Null	Die Kochzone ist aktiviert
1...9	Leistungsstufe	Einstellung der Leistung
U	Topferkennung	Topf nicht aufgesetzt oder nicht geeignet
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist frei
P	Booster	Die Booster Leistung ist aktiviert.
L	Verriegelung	Die Mulde ist abgeschichert

Belüftung

Der Lüfter Funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiben. Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

Inbetriebnahme des kochfeldes

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen konnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induk-tionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muß, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwartt sich nur indirekt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen Funktionieren nur, mit magnetischem Kochgeschirr:

• Geeignetes Induktionskochgeschirr mit magnetischen Boden wie z.B.: Guß, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.

• Nicht geeignetes Induktionskochgeschirr : Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl.

Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepaßt. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht untersucheniten, da sich die Induktion sonst nicht einscheltet. Jeder Topfboden-Durchmesser muß je nach Kochzönengröbe eine Mindestgroße haben. Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [U].

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuet. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführrt.Eine Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Kochfeld ein- und ausschalten

• Kochfeld: einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige

Einschalten: Auf [0/1] drücken 4 x [0]

Ausschalten: Auf [0/1] drucken keine oder [H]

• Kochzone: einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige

Auswahlen der Kochzone Auf [O] drucken 4 x [O]

Leistung erhöhen Auf [+] drücken [1] bis [9]

Leistung verringn Auf [- ] drücken [9] bis [1]

Ausschalten Auf [O] und [-] gemeinsam drücken [O] oder [H]

oder auf [-] drucken [O] oder [H]

Erfolggt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlösen.

Topferkennung

Die Topferkennung gewährleistet eine vollkommenene Sicherheit. Die Induktion Funktioniert nicht :

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesen Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzonesofar aus und in der Anzeige erscheint das Zeichen [U]. Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fahrt mit der vorher eingestellten Leistungsstufe weiter.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheid.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden : Verbrennungsgefahr !

Powerfunktion

Alle 4 Kochzonen sind mit einer Powerfungtion, d.h. einer Leistungsverstärkung ausgestattet. Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 5 Minuten in der Leistungsstufe [P] mit einer extrahohen Leistung. Der Power ist davon gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen konnen, wie etwa zum Kochen von Nudelwasser.

• Power einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige

Auswahlen der Kochzone Auf [O] drücken [O]

Leistung erhöhen Auf [ + ] drücken [1] bis [9]

Power einschalten Auf [ + ] drücken [ P ] während 5 min

Power ausschalten Auf [-] drucken [9]

• Automatische Steuerung des Power:

Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu über-schreiben, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Power-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die [9] und die reduzierte Leistung [7] anzeigen.

Ausgewählte Kochzone Andere Kochzone (z.B.: Leistungsstufe 9)

[P] leuchtet [9] wird auf [7] reduziert

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. jeder Kochzone kann eine andere Einstellung haben.

• Einschalten oder Veränderung der Dauer:

Betätigung Bedienfeld Anzeige

Auswahlen der Kochzone Auf [O] drucken [O]

Leistung auswahlen Auf [+] [1] ... [9] [P]

Zeitschaltuhr auswahlen Auf [-] und [+] drucken Zeitschaltuhr [00] min

Zeit verkurzen Auf [-] drucken von [30] bis 29,28,27...

Zeit verlangern Auf [ + ] drucken Die Zeit ist verlangert

Nach einigen Sekunden stellt das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt

• Zeitschaltuhr ausschalten:

Betätigung Bedienfeld Anzeige

Auswahlen der Kochzone Auf [O] drucken [O]

Zeitschaltuhr auswahlen Auf [-] und [+] drucken Restliche Zeit

Wenn mehrere Zeitschaltuhren in Betrieb sind, brauchen Sie nur diese Betätigung mehrmals zu wiederhohlen.

• Automatisches Ausschalten:

Nach Ablauf der programmierte Kochdauer wird [OO] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signaton und das blinken abzuschalten, brauchen Sie nur eine beliebige Taste zu betätigen.

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hangt von der gewährten Fortkochstufe ab.

• Zeitschaltuhr als Eieruhr:

Betätigung Bedienfeld Anzeige

Einschalten der Kochmulde Auf [0/1] drucken Kochzonen-Leuchte Zeitschaltuhr auswahlen Auf [-] und [+] drucken [00] Minutes Zeit verkurzen Auf [-] drucken von [30] bis 29,28,27... Zeit verlangern Auf [+] drucken Die Zeit ist verlangert

Nach einigen Sekunden beendet das blinken die Zeitschaltuhr-Leuche und die Kochzonenleuchten erlischen. Nach Ablauf der programmierten Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signalton und das blinken abzuschalten, brauchen Sie nur eine beliebige Taste zu betätigen.

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [0/1]) verriegelt werden.

• Verriegelung aktivieren:

Betätigung Bedienfeld Anzeige

Einschalten der Mulde Auf [O/I] drucken 4 x [O] oder [H]
Mulde verriegeln Gemeinsam auf [-] und [O]
vorne rechts drucken
Auf [O] drucken 4 x [L]

• Verriegelung abschalten:

Betätigung Bedienfeld Anzeige

Einschalten der Mulde Auf [O/I] drucken [L] auf alle Anzeige

In den 5 Sekunden nach Einschalten der Mulde

Betätigung Bedienfeld Anzeige

Verriegelung abschalten Gemeinsam auf [-] und [O] vorre rechts drucken 4x[0] oder [H]Keine Anzeige Auf[-] drucken

Kochempfehlungen

Kochgeschirr

Geeignete Materialien:

Stahl, emaillierter Stahl, GuBeisen, Edelstahl mit magnetischen Boden, Aluminium mit magnetischen Boden

Nicht geeignete Materialien:

Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller spezifizieren ob ihre Produkte Induktiongeeignet sind.

So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muß in einzelnen Sekunden warm werden.

• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Einige Töppe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Diese Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflübt keineswegs sein Funktionieren.

GeschirrgröBe

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einscheltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 - 2	Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade GelatineYoghurt
2 - 3	Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 - 4	Dampfgaren, Dünsten	Fisch, Gemüse, Obst
4 - 5	Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 - 7	Ankochen, Fortkochen	Fleisch, Leber, Eier, Wurst Gulasch, Rouladen
7 - 8	Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen
P	Kochen	Große Wassermengen

Reinigung und pflege

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

• Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.
• Um das Gerät zu reinigen, muß es ausgeschaltet sein.

• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen

• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

[E4] in der Anzeige erscheidt :

Das Kochfeld muss neu konfiguriert werden.itte folgen Sie nachstehende Hinweise:

1) Entfernen Sie alle Töfe von Ihr dem Kochfeld
II) Das Kochfeld muss zuerst vom Stromnetz getrennt werden: behmen Sie den Anschlusskabel weg oder schalten Sie die Sicherung am Schalttafel ab.
III Schalten Sie den Strom wieder ein.
IV Verfahrens:

Anschlusskabel weg oder schalten Sie die Sicherung am Schalttafel ab. Nehmen Sie einen Topf mit magnetischen Boden (Durchmesser >16 cm) Starten Sie die Programmierung spätestens 2 Minuten nach dem Wiedereinschalten Nicht auf [O/I] drücken

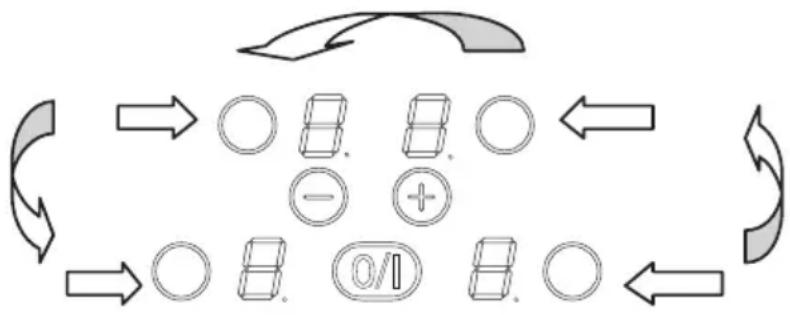

V)Loschen der existierenden Konfiguration

1) Drucken Sie auf die [-] Taste und halten Sie diese gedruckt

2) Mit Ihr dem anderen Finger drücken Sie nacheinander, entegegen dem Uhrzeigersinn, die [O] Taste (a -> b -> c -> d). Ein doppelter "Beep" soll heissen, dass ein Fehler Aufgetreten ist. In dieser Fall, starten Sie erneut vom Punkt 1.

3) Lassen die Taste los. Dann drücken Sie wieder auf die [-] Taste, bis dass blinkende [E] Symbole angezeigt werden.

4) Erwarten bis die [E] fix bleiben
5) [E] werden dann automatisch [C]-Symbole. Das Löschprozess ist erledigt.

VI) Neukonfiguration des Kochfeldes

1) Nehmen Sie einen Topf mit magnetischen Boden (Durchmesser >16 cm)
2) Wahlen Sie eine Kochzone-Bedienung aus beim drücken auf die [O].
3) Stellen Sie den Topf auf der entsprechenden Kochzone.
4] Warten bis [C] sich in [-] umwandelt. Die Kochzone ist konfiguriert.
5) Wiederholen Sie diesen Vorgang für jeder Kochzone.
6) Die Kochzonen sind konfiguriert, sobald nichts mehr angezeigt wird. Verwenden Sie den gleichen Topf um die gesamte Konfiguration durchzufahren. Während der Konfiguration)dürfen keine weitere Töpe auf der Mulde liegen.

Falls die [E4]-Anzeige bleibt, wenden Sie sichitte an Ihrk Kundendienst.

Die Kochmulde oder die Kochzonen nicht einschalten:

Die Mulde ist falsch am Netz angeschlossen.
Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
Die Kochmulde ist verriegelt.
Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [U]

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht InduktiongEEignet
• Der Topfboden-Durchmesser ist zu Klein für diese Kochzone.

In der Anzeige erscheint [C] oder [E]:

• Den Kundendienst anrufen.

Eine Kochzone oder die gesamte Mulde schaltet ab :

Die Sicherheits-Abschaltung hat es ausgelöst.
- These ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- These Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

• Das ist keine Störung, das Geblase lauft so lange, bis das Gerät abgekühlt ist.
  Das Gebläse schaltet automatisch ab.

Der Auftrag Anzeige [L] :

• Finden Sie im Kapitel Verriegelung der Kochmulde.

Montagehinweise

Montage und Anschluss)dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf auf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau :

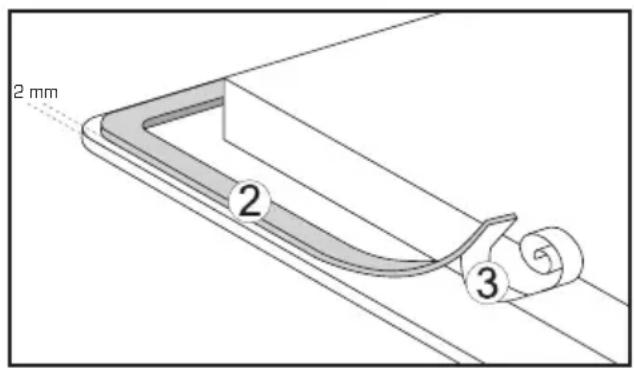

Die mit dem Kochfeld gelieferte Dichtung verhindert das Eindringen von Flüssigkeiten in das Gerät. Die Installation muss sorgfältig und gemäß folgender Zeichnung durchgeführt werden.

Die Dichtung (2) nach Abnehmer der Schutzfolie (3) mit 2 mm Abstand der Außer kannes des Glases aufkleben.

Einbau

Einfugdimensionen:

Typ

Einbaumasse

MI-76 750 x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muß mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte these Sypdürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der andere Seite)durft keine möble oder geräthigher der Kochmulde sein.
  Die Arbeitsplatte soll mit hitzbeständigem Kleber (100^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzbestandig sein
• Das Kochfeldarf nicht über Herde ohne Lufter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.

• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.

• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

• Zwischen dem Gerät und einer Dunstabzugshaube muß der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muß dieser Abstand mindestens 760 mm sein.
• Es muß sichergestellt werden, daß das Anschlußkabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

Elektröanschluss

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.

• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgescheltet werden konnen. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
  Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfect durch das Einbauen gedeckt sein.

• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim fester Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.

• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt. Schließen Sie immer die Erde mit an.

Beachten Sie das Anschlußschema.

Der Anschlußkasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieren Sie in den vorgesehenen Schlitzen.

Netz	Anschluß	Durchmesser	Kabel	Sicherung
230V~	50/60 Hz (BE)	1 Phase + N	3 x 2.5 mm²	H 05 VV - F	25 A
				H 05 RR - F
400V~	50/60Hz (BE)	2 Phasen + N	4 x 1.5 mm²	H 05 VV - F	2x 16 A
				H 05 RR - F

Anschluß des Kochfelds :

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Monophasen 230V~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2. Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Biphasen 400V~2P+N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen.

Umweltvorschriften

Lassen Sie die Verpackungsrechte in keinem Fall unbeaufsichtigt zurück. Trennen Sie die verschiedenen Verpackungsmaterialien und geben Sie sie bei der nachsten Abfallentsorgungsstelle in ihrer Gemeinde ab. Wir verwenden zur Verpackung unserer Produkte nicht verunreinigende und darauf umweltfreundliche und recyclingfahige Werkstoffe. Wir bitten deshalb um ihre Mitarbeit, indem Sie für die ordnungsgemäß Entsorgung des Verpackungsmaterialiessorgen. Die Adressen der Sammel-, Recycling- oder Entsorgungszentren erhalten Sie bei ihrem Wiederverkäfer oder bei den am Ort zuständigen Behörden. Lassen Sie die Verpackung (oder Teile davon) nicht einfach irgendwo zurück. Davon - vor allem von den Kunststoffbeuteln - kann eine Erstickungsgefahr für Kinder ausgehen. Außer dem mussen Sie für die ordnungsgemäß Entsorgung des Altgeräts sorgen.

Wichtig: Geben Sie das Gerät bei der am Ort zuständigen Sammelstelle für alte Haushaltsgeräte ab. Durch ordnungsgemäß Entsorgung können wertvolle Materialien auf intelligente Weise wiederverwertet werden. Bevor Sie

Ihr Gerät weggeben, mösen Sie unbedingt die Türen entfernen und die Gestelle in die Gebrauchstellung stellen, damit spielende Kinder nicht im Ofenraum eingeschlossen werden können. Weiterhin mösen Sie die Netzkabel abschreiben und zusammen mit dem Stecker entfernen. Die Richtlinie legt die Normen für das Einsammeln und Recycling von Altgeräten für das gesamte Gebiet der Europäischen Union fest.

Introduction
