Producttype	Inductiekookplaat
Merk	M-System
Model	MI61
Afmetingen apparaat (B x D)	Ca. 560 x 490 mm (inbouw)
Gewicht	Ca. 10 kg
Voeding	230 V ~ 50/60 Hz (eenfase) of 400 V ~ 50/60 Hz (tweefase)
Totaal vermogen	7100 W
Aantal kookzones	4
Kookzones en diameters	Linksvoor: 180 mm (1400 W, booster 2000 W) Linksachter: 170 mm (1400 W) Rechtsachter: 220 mm (2300 W, booster 3000 W) Rechtsvoor: 145 mm (1400 W)
Belangrijkste functies	Booster, timer (0-99 min), pannendetectie, restwarmte-indicator, bedieningspaneelvergrendeling
Type bediening	Aanraaktoetsen
Display	Niveaus 0-9, U (detectie), H (warmte), P (booster), L (vergrendeling), E (fout)
Materiaal oppervlak	Keramisch glas
Onderhoud en reiniging	Reinigen met zeepwater of keramisch glasreiniger na afkoeling. Gebruik geen schurende sponsen. Verwijder suikerresten onmiddellijk.
Veiligheid	Automatische uitschakeling bij oververhitting, pannendetectie, kinderslot, uitschakeling bij overkoken
Uitsparing voor inbouw	560 x 490 mm
Minimale afstand tot muur	50 mm
Minimale afstand tot afzuigkap	760 mm
Beschermingsklasse	Y
Elektrische aansluiting	Kabel 3 x 2,5 mm² (eenfase) of 4 x 1,5 mm² (tweefase), zekering 25 A

Veelgestelde vragen - MI61 M-SYSTEM

Hoe schakel ik de MI61 kookplaat in en uit?

Om in te schakelen, druk op de toets [O/I]. Het display toont [0]. Om uit te schakelen, druk opnieuw op [O/I]. Elke kookzone schakelt afzonderlijk uit door gelijktijdig op [O] van de zone en [-] te drukken tot [0] of [H].

Wat betekent het symbool [U] op een kookzone?

Het symbool [U] geeft aan dat er geen pan wordt gedetecteerd of dat het kookgerei niet geschikt is voor inductie (bodem niet ferromagnetisch, te kleine diameter). Plaats een geschikte pan op de zone zodat [U] verdwijnt.

Hoe activeer ik de Booster-functie (turbo vermogen)?

Selecteer de kookzone door op [O] te drukken, stel het vermogen in op maximaal (9) met [+] en druk nogmaals op [+] om de Booster te activeren. Het display toont [P]. De Booster duurt maximaal 5 minuten.

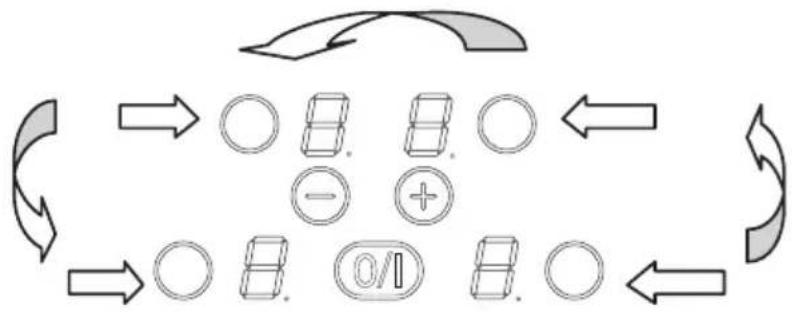

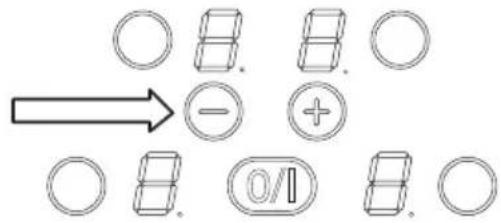

Wat te doen als het display [E4] toont?

Fout [E4] vereist een herconfiguratie van de kookplaat. Koppel het apparaat los (zekering of stroomonderbreker), sluit het weer aan en volg de procedure: houd [-] ingedrukt, druk snel op de selectietoetsen in de volgorde (rechtsvoor, rechtsachter, linksachter, linksvoor) en laat los. Druk daarna gelijktijdig op [-] en [+] totdat [E] knippert, wacht dan tot het [C] wordt. Plaats ten slotte een ferromagnetische pan van minimaal 16 cm op elke zone totdat [C] verandert in [-].

Hoe vergrendel ik het bedieningspaneel voor het schoonmaken?

Schakel de kookplaat in, selecteer de rechter voorste zone door op [O] te drukken en druk dan gelijktijdig op [-] en [O]. Het display toont [L] ter bevestiging van de vergrendeling. Om te ontgrendelen, herhaal dezelfde handeling binnen 5 seconden na het inschakelen.

Welke pannen zijn geschikt voor de inductiekookplaat MI61?

Gebruik pannen met een ferromagnetische bodem: staal, geëmailleerd staal, gietijzer, ferromagnetisch roestvrij staal. Controleer met een magneet: deze moet aan de bodem blijven plakken. Vermijd aluminium, koper, glas, keramiek en niet-ferromagnetisch roestvrij staal.

Hoe stel ik de timer in op een kookzone?

Selecteer de kookzone met [O], stel het gewenste vermogen in en druk dan gelijktijdig op [-] en [+] om de timermodus in te schakelen. Gebruik [-] of [+] om de tijd in te stellen van 0 tot 99 minuten. De aftelling start automatisch. Aan het einde van de kooktijd knippert [00] en klinkt er een geluidssignaal.

Wat betekent het symbool [H] op een kookzone?

[H] geeft restwarmte aan: de zone is nog heet na uitschakeling. Raak deze niet aan en plaats geen hittegevoelige voorwerpen. Het symbool dooft wanneer de temperatuur veilig is.

Hoe reinig ik het keramisch glas zonder het te beschadigen?

Laat de kookplaat volledig afkoelen. Gebruik een zachte doek met zeepwater of een speciaal keramisch glasreiniger. Gebruik nooit schurende sponsen, schuurpoeder of scherpe voorwerpen. Verwijder suikerresten of zoete etensresten onmiddellijk om beschadiging van het oppervlak te voorkomen.

Waarom blijft de ventilator draaien nadat de kookplaat is uitgeschakeld?

Dat is normaal. De ventilator beschermt de elektronica door de componenten te koelen. Hij stopt automatisch wanneer de interne temperatuur voldoende laag is. Dit kan enkele minuten duren.

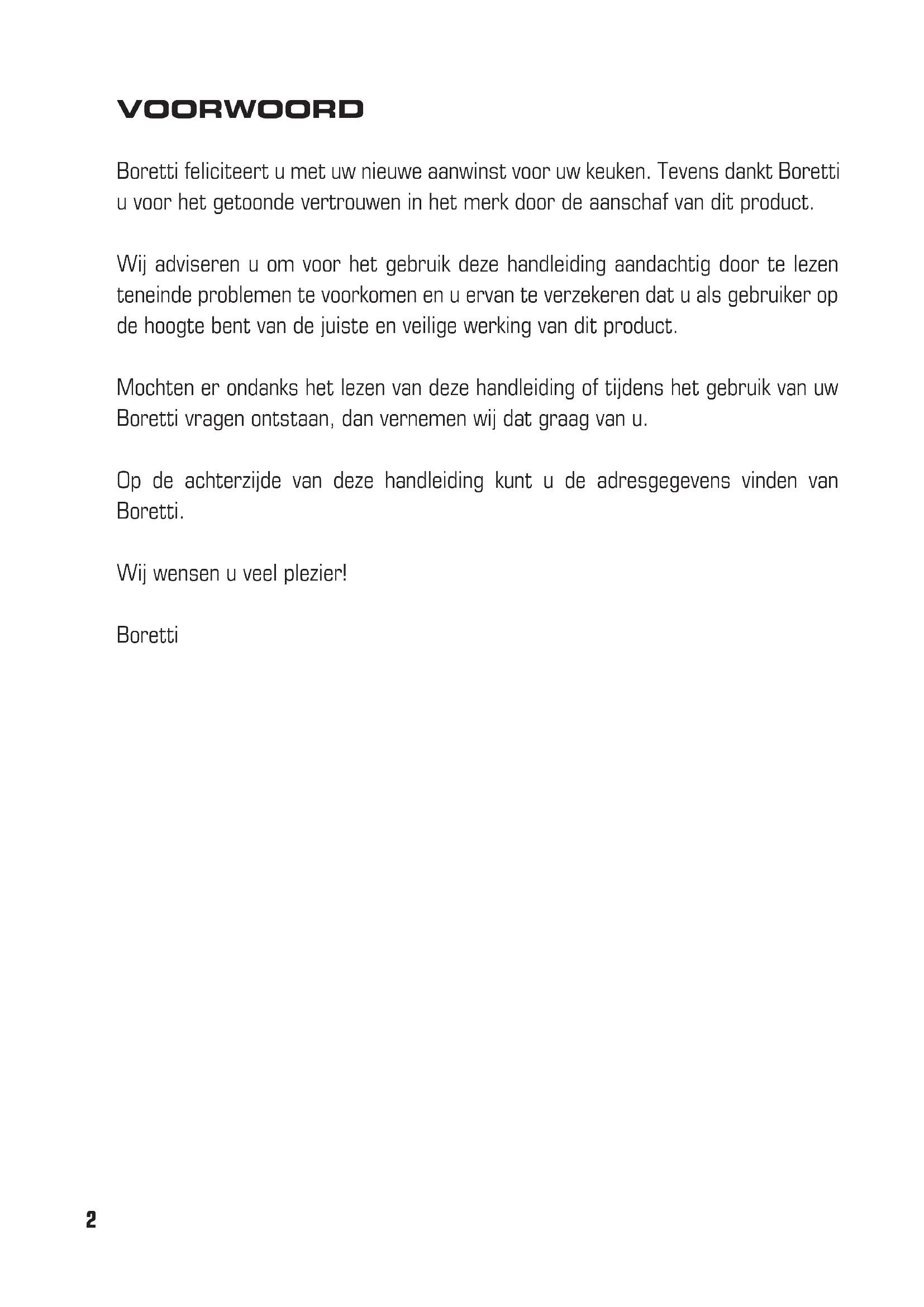

GEBRUIKSAANWIJZING MI61 M-SYSTEM

Boretti feliciteert u met uw nieuwe aanwinst voor uw keuken. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op de achterzijde van deze handleiding kunt u de adresgegevens vinden van Boretti.

Wij wensen u veel plezier!

Boretti

Inhoudsopgave

Veiligheid

Voorzorgsmaatregelen voor gebruik van het toestel 4

Gebruik van het apparaat 4

Voorzorgsmaatregelen tegen beschadigingen 4

Voorzorgsmaatregelen bij defect van het apparaat 5

Beschrijving van het apparaat

Gebruik van het apparaat

Display 7

Ventilatie 7

Inwerkingstelling en gebruik

Voor het eerste gebruik 7

Principe van inductie 7

Tiptoetsen 7

Inwerkingstelling 8

Detectie van de pan 8

Aanduiding restwarmte 8

Booster functie 9

Timer functie 9

Vergrendeling van het bedieningspaneel 10

Kookadvies

Kwaliteit van de pannen 11

Afmetingen van de pannen 11

Voorbeelden van vermogenregeling 12

Onderhoud en reiniging 12

Kleine storingen verhelpen 13

Installatievoorschriften 15

Elektrische aansluiting 16

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installatie en de elektrische aansluiting van het apparaat dienen aan een erkende vakman toevertrouwd te worden. De fabrikant kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.

- Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.

- Het is enkel bestemd voor gewoon huishoude- lijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.

- Verwijder alle etiketten en zelfklevers van het vitrokeramisch glas.

- Het apparaat niet ombouwen of wijzigen.

- De kookplaat dient niet als ondergrond of werkvlak.

- De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.

- Gebruik geen verlengkabel voor de aansluiting op het elektrisch net. .

- Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droger, de vrijgekomen damp kan de elektronische apparatuur beschadigen.

Gebruik van het apparaat

• Schakel de warmtebron na gebruik steedsuit.
• Waak steeds over bereidingen die oliën er vetten bevatten want deze kunnen vlug vlam vatten.
• Pas op voor brandwonden tijdens en na het gebruik van het apparaat.
• Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het

warme kookvlak of met een warme pan in contact komt.

• Magnetisch gevoelige voorwerpen (crediting cards, informatica diskettes, rekenmachines) mogen zich niet in de onmiddellijke nabijheid van het functionerende apparaat bevinden.
• Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden.
• Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen.

Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderd lichamelijke, zintuigelijke waarneming of geestelijke vermogens of gebrek aan kennis en ervaring, tenzij zij begeleiding of instructies krijgen over het gebruik van het toestel door een persoon, die verantwoordelijk is voor hun veiligheid.

• Kinderen moeten zodanig begeleid worden dat het zeker is dat zij niet gaan spelen met het toestel.
• Metalen voorwerpen zoals messen, vorken, g lepels en deksels mogen niet geplaatst worden op het glazen kookoppervlak omdat deze dan heet kunnen worden.

Voorzorgsmaatregelen tegen beschadiging

- Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) kunnen de vitrokeramiek beschadigen.

De aanwezigheid van zand of andere schuurmaterialen kunnen de vitrokeramiek bescha-

endigen.

• Laat geen voorwerpen (zelfs kleine) op de vitrokeramiek vallen.
• Vermijd het stoten van pannen tegen de rand van het glas.

• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.

• Plaats of laat geen lege pannen op de kookplaat.

• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden)
• Plaats nooit een warme pan op de bedie- ningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Even-tuele bestekbakken dienen in warmtebesten-dig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zelf openen.
• WAARSCHUWING: Als het glazen kookoppervlak gebroken is schakel het toestel uit om een mogelijke electrische schok te voorkomen.

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan moet de kookzone zoveel mogelijk bedekken.
• Een magnetisch veld kan elektronische apparatuur beïnvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen: deze kunnen op de nog hete zones smelten.

GEEN LOSSE TOEBEHOREN GEBRUIKEN OM POTTEN EN PANNEN, DIE NIET VOOR INDUCTIE GESCHIKT ZIJN, OP TE WARMEN. GEVAAR VOOR BRANDWONDEN EN BESCHADIGINGEN VAN DE KOOKPLAAT.

Beschrijving van het apparaat

* het vermogen kan variëren in functie van de afmetingen en het materiaal van de pannen.

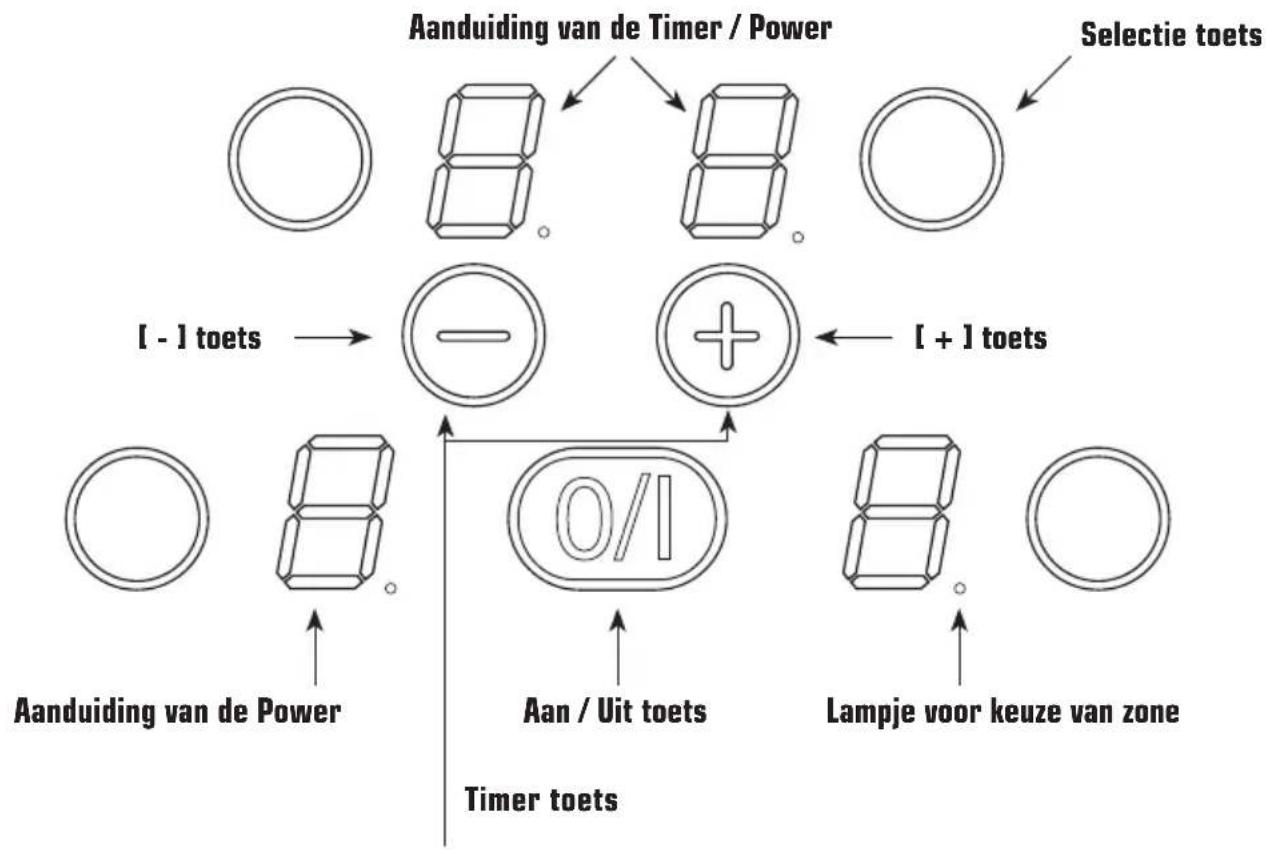

Bedieningspaneel

Gebruik van het apparaat

Display	Naam	Functie
0.	Nul	Kookzone geactiveerd
1...9	Vermogenniveau	Keuze kookniveau
U	Detectie pan	Geen of onaangepaste pan
E	Foutmelding	Defect elektronisch circuit
H	Restwarmte	De kookzone is warm
P	Booster	Het turbovermogen is geactiveerd
L	Vergrendeling	Tafel is beveiligd

Ventilatie

De koelingsventilator functioneert helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt naar de tweede snelheid over wanneer het kookvlak intensief gebruikt wordt. De ventilator vermindert snelheid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

Inwerkingstelling en gebruik

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanneer deze in werking is produceert ze een variabel elektromagnetisch veld dat op zijn beurt inductiestroom produceert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

- Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magneet te controleren) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen pannen, in inox met magnetische bodem, ...

- Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddellijk rekening met de afmeting van de gebruikte pan. Is de diameter te klein dan werkt de pan niet. De diameter varieert in functie van de diameter van de kookzone.Wanneer de pan niet aan de kookplaat aangepast is, blijft het symbool (U) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal. Druk niet op meerdere toetsen tegelijk.

Inwerkingstelling

- In- en uitschakelen van de kookplaat:

Actie Bedieningspaneel Display

Inschakelen Druk op [0/1] 4 x [0]

Uitschakelen Druk op [O/I] geen of [H]

- In- en uitschakelen van een kookzone :

Actie Bedieningspaneel Display

Kiezen Druk op [O] van de zone [O]

Instellen Druk op [ + ] [ 1 ] tot [ 9 ]

Daling Druk op [-] [9] tot [1]

Uitschakelen Druk gelijktijdig op van de zone en [-] [O] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wacht-positie.

Detectie van de pan

De detectie van de pan verzekert een optimale veiligheid. De inductie functioneert niet :

• indien er geen pan op de kookzone staat of wanneer de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbool [U] verschijnt op de display. Wanneer een pan op de kookzone wordt geplaatst verdwijnt de [U].
• De werking wordt onderbroken wanneer tijdens het koken de pan van de kookzone wordt genomen. Het symbool [U] verschijnt op de display. De [U] verdwijnt wanneer de pan terug op het kookvlak wordt geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruik. De pantedectie [U] blijft dan niet actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, wordt dit aangegeven door [ H ].

Het symbool [ H ] gaat uit wanneer de kookzones zonder gevaar kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen.

Gevaar voor brand of brandwonden!

Booster functie

De booster functie [ P ] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen. De booster is ontworpen om bijvoorbeeld snel grote hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

- In en uitschakelen van de booster :

Actie Bedieningspaneel Display

De zone kiezen Druk op [O] van de zone [O]

Het vermogen kiezen Druk op [ + ] [ 1 ] tot [ 9 ]

De booster inschakelen Druk op [ + ] [ P ]

De booster uitschakelen Druk op [-] [9]

- Beheer van het maximaal vermogen :

Het geheel van de kookplaat is voorzien van een maximaal vermogen. Wanneer de booster functie geactiveerd is – en om dit maximaal vermogen niet te overschrijden – vermindert de elektronische bediening automatisch het kookniveau van een andere kookzone.

Gedurende enkele seconden geeft de display van deze kookzone al knipperend [9] weer, vervolgens wordt het hoogst mogelijke kookniveau weergegeven :

Gekozen kookzone Andere kookzone (bijvoorbeeld: kookniveau 9)

[ P ] wordt weergegeven [ 9 ] wordt [ 7 ] naargelang de kookzone

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tijdsaanduidingen ( van 0 tot 99 minuten ) voor iedere zone.

- Regeling of wijziging van de kooktijd :

Actie	Bedieningspaneel	Display
De zone kiezen	Druk op [ 0 ] van de zone	[ 0 ]
Het vermogen kiezen	Druk op [ + ]	[ 1 ] tot [ 9 ]
« Timer » kiezen Druk gelijktijdig op [ - ] en [ + ]		Timer [ 00 ]
Verminder de tijd	Druk op [ - ]	[ 00 ] tot 30,29,28,27...
Vermeerder de tijd	Druk op [ + ]	de tijd vermeerderd

De tijdsduur is ingesteld en begint te verlopen.

- Uitschakelen van de timerfunctie:

Actie	Bedieningspaneel	Display
De zone kiezen	Druk op [ O ] van de zone	lampje van de zone aan
« Timer » kiezen	Druk gelijktijdig op [ - ] en [ + ]	resterende tijd
Uitschakelen	Druk op [ - ]	Timer [ OO ] dan uit

Indien verschillende timers geactiveerd zijn, volstaat het deze actie te herhalen.

- Automatisch uitschakelen op het einde van de kooktijd:

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer en een geluidssignaal weerklinkt. Druk op een toets om het geluid en het knipperen te beëindigen.

- Gebruik van de timer zonder koken:

Actie Bedieningspaneel Display

« Timer » kiezen Druk gelijktijdig op [- ] en [ + ] [ 00 ]

Verminder de tijd Druk op [- ] [00] tot 30,29,28,27...

Vermeerder de tijd Druk op [ + ] de tijd vermeerderd

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer en een geluidssignaal weerklinkt.

Druk op een toets om het geluid en het knipperen te beëindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ O/I ]).

- Vergrendelen :

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk op [O/I] [O] of [H]

Vergrendelen Druk gelijktijdig op [ - ] en [ O ]

Rechts voor

Druk opnieuw op [O] [L]

- Ontgrendelen :

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk [O/I] [L]

Actie Bedieningspaneel Display

Kookplaat ontgrendelen Druk gelijktijdig op [-] en [O] [O]

Rechts voor

Druk opnieuw op [- ] alle zone lampjes uit

Kookadvies

Kwaliteit van de pannen

Aangepaste pannen :

staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem

Niet aangepaste pannen:

aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein De fabrikanten vermelden of hun producten geschikt zijn voor inductie.

Om u ervan te verzekeren of de pannen geschikt zijn:

- Giet een beetje water in een pan en plaats zone teneinde een optimaal rendement van uw deze op een inductie kookzone geregeld op kooktafel te verkrijgen. [9]. Het water moet binnen enkele seconden opwarmen.

- Houd een magneet tegen de bodem van de pan. De magneet moet blijven plakken.

Sommige pannen maken lawaai wanneer ze op een inductie kookzone geplaatst worden. Dit wil niet zeggen dat het apparaat defect is en het beïnvloedt geenszins het functioneren.

Afmetingen van de pan

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kook-

Voorbeelden van vermogensregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 - 2	Smelten	Sauzen, boter, chocolade, gelatine
	Opwarmen	Kant- en klaargerechten
2 - 3	Opzwellen	Rijst, pudding en bereidde gerechten
	Ontdooien	Groenten, vis, diepgevroren producten
3 - 4	Stoom	Groenten, vis, vlees
4 - 5	Water	Gekookte aardappelen, soep, pasta
		Verse groenten
6 - 7	Zachtjes koken	Vlees, lever, eieren, braadworsten
		Goulash, rollade, pens
7 - 8	Koken	Aardappelen, beignets,
	Braden	platte koeken
9	Braden	Steaks, omeletten
	Op kooktemperatuur brengen	water
P	Braden	Aan de kook brengen van grote
	Op kooktemperatuur brengen	hoeveelheden water

Onderhoud en reiniging

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruikt in geen enkel geval apparaten "aan stoom" of "druk".

• Geen voorwerpen gebruiken die het gevaar zouden lopen vitrokeramiek te strepen.

• Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.

• Droog het apparaat met een goede doek.
• Verwijder onmiddellijk suiker of spijzen die suiker bevatten.

Kleine storingen verhelpen

[ E4 ] verschijnt in het display:

De plaat moet worden geconfigureerd volgens onderstaande procedure :

I) Opgelet: u mag niet meteen pannen plaatsen op de inductieplaat.
II) Koppel de plaat los van het stroomnet: verwijder de stop of schakel de zekering uit.
III) Verbind de plaat weer op het stroomnet: plaats de stop terug of schakel de zekering weer in.
IV) Procedure:

* Neem een pan met magnetische bodem met een minimale diameter van 16 cm.
* start de plaat binnen 2 minuten na het aansluiten op het stroomnet op.
* druk niet op [O/I]

V)Eerst moet de bestaande configuratie worden geannuleerd

1) Druk op toets [- ] en houd deze toets ingedrukt.

2) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de "selectie" toets. Waarbij u begint met de zonerechtsboven en u tegen de klok in beweegt(a -> b -> c -> d). Een [-] verschijnt. Een dubbele piep duidt op een bewerkingsfout. Herhaal in dat geval de bewerking vanaf stap 1.

3) Laat de toetsen los en druk gelijktijdig op [-] en [ + ] gedurende enkele seconden tot de knipperende [ E ] verschijnen.
4) Wacht tot de [ E ] ophouden met knipperen.
5) De [E] veranderen vervolgens automatisch in [C]. De configuratie is geannuleerd.

VI) Hoe kunt u de plaat opnieuw configureren?

1) Neem een magnetisch pan met een diameter van minstens 16 cm.
2) Selecteer de kookzone door op de selectie toets bijbehorende.
3) Plaats de bak op de zone die u wilt configureren.
4) Wacht tot [ C ] verandert in [- ]. De kookzone is geconfigureerd.
5) Ga op dezelfde manier te werk voor alle kookzones die [ C ] weergeven.
6) De kookzones zijn geconfigureerd als alle zones zijn gedetecteerd en er niets meer wordt weergegeven. Gebruik slechts één pan om de configuratie uit te voeren. Plaats tijdens de configuratie nooit meerdere pannen op de zones. Als de weergave [ E4 ] blijft, bel dan de klantenservice.

De kookplaat of de kookzone werkt niet :

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controleer de zekering in de meterkast.
• Kijk na of de vergrendeling niet is ingeschakeld
• De tiptoetsen zijn met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbool [U] licht op :

• Er staat geen pan op de kookzone
• De pan is niet geschikt voor inductie
• De diameter van de bodem van de pan is te klein in vergelijking met de kookzone

Het symbool [ E ] licht op :

- Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallen uit :

• De veiligheid is in werking getreden
• Deze treedt in werking wanneer u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werking wanneer één of meerdere tiptoetsen bedekt zijn
• Een kookpan is leeg en de bodem is oververhit
• De kookplaat beschikt eveneens over een automatische vermindering van het vermogen en van een automatische uitschakeling bij oververhitting

De ventilator blijft doorwerken na het uitzetten van de kooktafel :

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• De ventilator stopt vanzelf.

Het symbol [ L ] licht op :

• Zie hoofdstuk vergrendeling

Installatievoorschriften

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

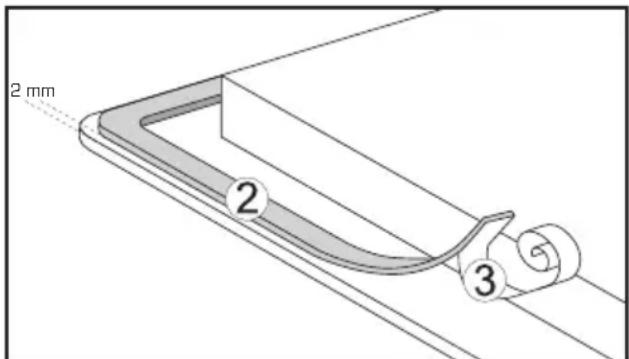

Plaatsen van de waterdichte strip

De zelfklevende strip geleverd met het apparaat voorkomt waterlekkage in het aanrechtblad. Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.

2 mm 2 3

De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand.

Inbouw

- De uitsparing in het tablet volgens model kookplaat :

Type Uitsparing voor vlakbouw

MI-61 560 x 490 mm

• De afstand tussen de kookplaat en de muur dient minstens 50 mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de achterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger zijn dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C)
• De materialen van het werkblad kunnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te zijn.

• Installeer de kookplaat niet boven een nietgeventileerde oven of een vaatwasmachine.

• Onder de omkasting van het apparaat dient men een afstand van 20 mm te voorzien om een goede ventilatie van de elektronische apparatuur te verzekeren

• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die niet warmtebestendig zijn.
• Voor de afstand tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760 mm te respecteren.
• De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig zijn, zoals bijvoorbeeld een lade.

Elektrische aansluiting

• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gescheiden te zijn. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3mm bedragen.

• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligings-schakelaars, zekeringen, differentiële schakelaars en contacten.

• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen voor uitschakeling aan de vaste installatie toegevoegd worden inovereenstemming met de installatieregeling.

• De voedingsslang moet zo geplaatst worden zodat deze de hete delen van de kookplaat of de oven niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V\~ 50 / 60 HZ Verbind steeds de aarding. Respecteer het aansluitingsschema. Het aansluitblok bevindt zich onder de kook- plaat. Om het aansluitblok te openen, gebruik een schroevendraaier en plaats deze in de 2 gleuven voor de 2 pijlen.

Voeding	Aansluiting	Kabelsectie	Kabel	Zekering
230V~ 50/60 Hz (BE)	1 Fase + N 3 x 2.5 mm ^2 H 05 VV – F 25 A
400V~ 50/60Hz (BE)	2 Fasen + N	4 x 1.5 mm ^2	H 05 RR – FH 05 VV – FH 05 RR – F	2x 16 A

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Een fase 230V\~1P+N: Plaats een brug tussen 1 en 2. Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, de fase L op de aansluitklem 1 of 2.

Twee fasen 400V\~2P+N: Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op ! De draden goed doorsteken en de schroeven goed aandraaien.

We kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.

Milieuvoorschriften

• de verpakkingsmaterialen zijn ecologisch en recycleerbaar.
• de elektronische apparaten bevatten edele metalen. Informeer u bij uw Gemeente over de recyclagemogelijkheden.

Mocht u om wat voor reden dan ook het apparaat willen afdanken, houdt u zich dan aan het volgende:

Bezorg het apparaat bij het plaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijke apparaten. Met een correcte verwerking kunnen waardevolle materialen op intelligente wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de elektrische voedingskabel afsnijdt en samen met de stekker verwijderd. Dit apparaat is voorzien van het merkteken conform de Europese richtlijn 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur. De richtlijn bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.

Avant-propos
