GEBRUIKSAANWIJZING TX592RDS YAMAHA

• Meervoudige functies voor ontvangst van RDS uitzendingen
• Willekeurige Voorkeuze-Afstemming voor 40-zenders
• Automatische voorkeuzezenderafstemming voor RDS zenders
  Multi-Status Zendergeheugen
• Mogelijkheid voor het verwisselen van voorkeuzezenders (Bewerking van voorkeuzezenders)
• Roterende codereer-aftstemming met afstemvergrendeling
• Direct PLL Synthesizer Afstemsystem

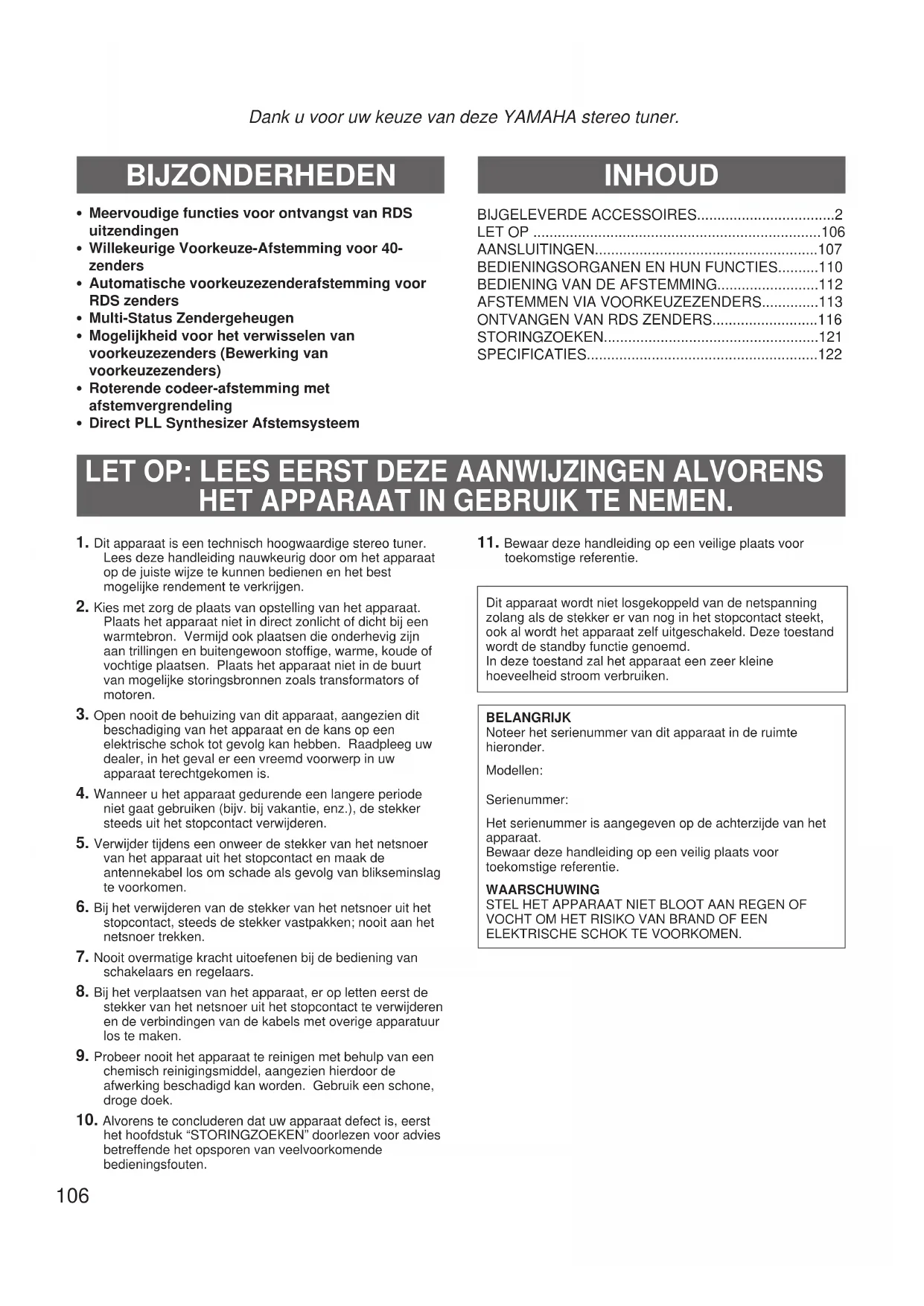

INHOUD

BIJGELEVERDE ACCESSOIRES. 2
LET OP 106
AANSLUITINGEN. 107
BEDIENINGSORGANEN EN HUN FUNCTIONS.110
BEDIENING VAN DE AFSTEMMING. 112
AFSTEMMEN VIA VOORKEUZEZENDERS. 113
ONTVANGEN VAN RDS ZENDERS. 116
STORINGZOEKEN. 121
SPECIFICATIONS. 122

LET OP: LEES EERST DEZE AANWIJZINGEN ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN.

1. Dit apparaat is een technisch hoogwaardige stereo tuner. Lees deze handleiding nauwkeurig door om het apparaat op de juiste wijze te konnen bedieren en het best möglichke rendement te verkrijgen.
2. Kies met zorg deplaats van opstelling van het apparaat. Plaats het apparaat Niet in direct zonlicht of dicht bij een warmtebron. Vermijd ook plaatsen die onderhevig zich aan trillingen en buitengewoon stoffige, warme, koude of vochtigeplaatsen. Plaats het apparaat Niet in de buurt van möglichke storingsbronnen zoals transformators of motoren.
3. Open nooit de behuizing van dit apparaat, aangezien dit beschadiging van het apparaat en de kans op een elektrische schok tot gevolg kan hebben. Raadpleeg uw dealer, in het geval er een vreemd voorwerp in uw apparaat verechtgekomen is.
4. Wanner u het apparaat gedurende een langereperiode Niet gaat gebruiken (bijv. bijvakantie, enz.), de stekker steeds uit het stopcontact verwijderen.
5. Verwijderijdens een onweer de stekker van het netsnoer van het apparaat uit het stopcontact en maak de antennekabel los om schade als gevolg van blikkseminslag te voorkomen.
6. Bij het verwijderen van de stekker van het netsnoeruit het stopcontact, steeds de stekker vastpakken; nooit aan het netsnoer trekken.
7. Nooit overmatige kracht uitoefenen bij de bediening van schakelaars en regelaars.
8. Bij het verplaatsen van het apparaat, er op letten eerst de stekker van het netsnoer uit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te makeen.
9. Probeer nooit het apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doeck.

10. Alvorens te conclusieren dat uw apparaat defect is, eerst het hoofdstuk "STORINGZOEKEN" doorlezen voor advies betreffende het opsporen van veelvoorkomende bedieningsfouten.

11. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie.

Dit apparaat wordt Niet losgekoppeld van de netspanning zolang als de stekker er van nog in het stopcontact steekt, ook al wordt het apparaat zich uitgeschakeld. Deze toestand wordt de standby functie genoemd. In deze toestand za het apparaat een zeerkleine hoeveelheid stroom verbruiken.

BELANGRIJK

Noteer het serialummer van dit apparaat in de ruimte hieronder.

Modellen:

Serienummer:

Het serienummer is aangegeven op dechterzijde van het apparaat.

Bewaar deze handledig op een veilig plaats voor toekomstige referentie.

WAARSCHUWING

STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM HET RISIKO VAN BRAND OF EEN ELEKTRISCHE SCHOK TE VOORKOMEN.

AANSLUITINGEN

Nooit de stekker van dit apparaat en overige componenten insteken alvorens alle aansluitingen tot stand gebracht zich.

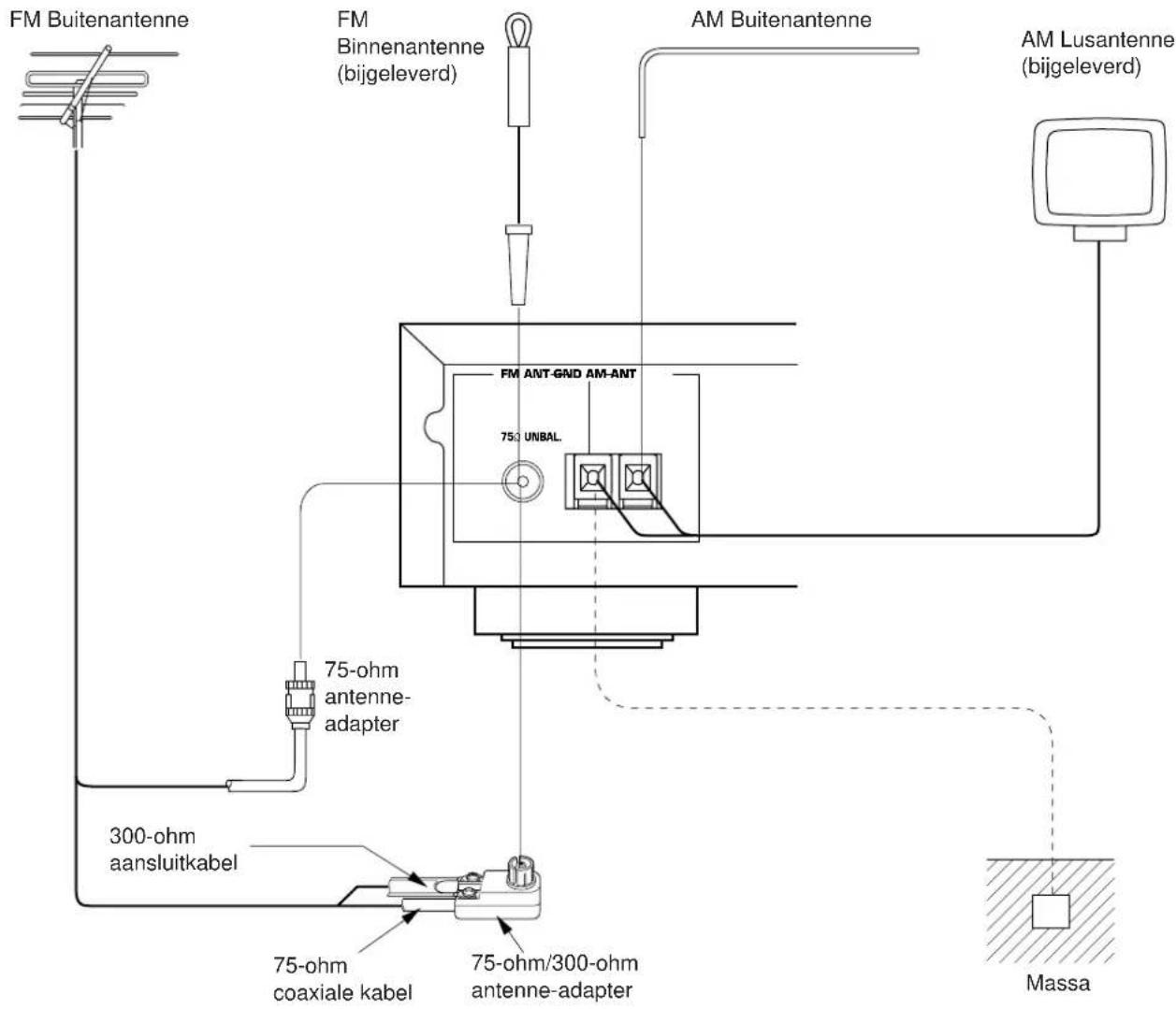

ANTENNE-AANSLUITINGEN

• Elke antennne dient op correcte wijze aangesloten te worden op de waarvoort bestemde aansluitingen. Kijk hiervoor aan onderstaande illustratie.
• Bij dit apparaat is zowel een AM als een FM binnenantenenne bijgeleverd. In het algemeen zullen deze antennes een voldoende signalsterkte konnen bieden. Echter een op de juiste wijze geinstalleerde buitantenenne za een duidelijkere ontvangst leveren dan een binnenantenne. Indien u hinder ondvindt van een slechte ontvangstkwaliteit, za de installmentie van een buitantenenne in de meeste geallen een oplossing bieden.

Aansluiten van de FM binnerantenne

Aansluiting van de AM lusantenne

Zodanigrichtendatde best mogelijke ontvangst verkreten wordt.

• Indien u een FM buitenantenne op dit apparaat aansluit, de FM binnenantenne Niet op dit apparaat aansluiten.
• De AM lusantenne dient op afstand van de hoofdeenheid opgesteld te worden. De antennne kan aan een muur bevestigd worden.
• De AM lusantenneClient steeds aangesloten te blijven, ook wanner er een AM buitenantenne op dit apparaat worden aangesloten.

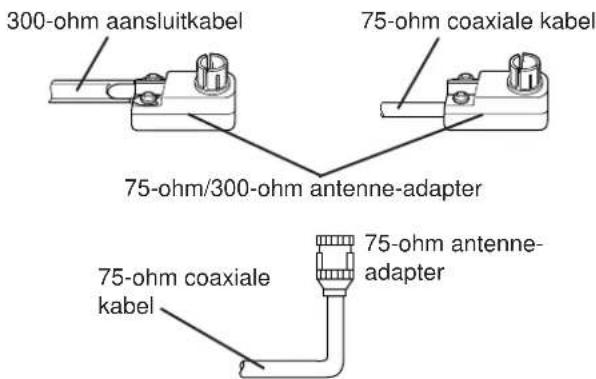

■ Als optie verkrijgbare FM buitenantenne

Raadpleeg uw dealer of een erkend service-centrum omtrent de beste methode voor wat betreft het kiezen en opstellen van een FM buitenantenne.

De keuze van de antennekabel is ook van belang. Een platte, lintvormige kabel met twee aders hebigt goede elektricitieitgeleidende eigenschappen, is goedkoop en gemakkelijk aan te brengen, vooral wanner de kabel langus raamkoijnen en binnenwanden geleid moet worden. Coaxiale kabel is duurder,veroorzaaktECHter minder interferentie, is minder onderhevig aan weersinvloeden en heeft minder last van metalen voorwerpen die zich in de buurt bevinden. Coaxiale kabel heeft nagenoegdezelfde goede geleidende eigenschappen als de gewone antennekabel, is echter moeilijker te installereren op het punt waar de kabel het huis binnenkomt. Indien u een coaxiale kabel kiest, let er dan op dat de antennne voor gebruik met dit type kabel geschikt is.

300-ohm
aansluitkabel

75-ohm coaxiale kabel

• Gebruik voor het makeen van de aansluitingen een 75-ohm/300-ohm antennae-adapter (niet bijgeleverd) of een 75-ohm antennae-adapter (niet bijgeleverd).

Opmerkingen betreffende het installereren van een FM antennae

• Plaats de antennene zover möglichk verwijderd van zwaar verkeer, om storingveroorzaakt door automobilontstekingssystemen zo veel möglichk te beperken.
• Houd de antennekabel of de coaxiale kabel zo kort möglich. Overtollige kabel Niet bij elkaar binden of oprollen.
• De antennene dient tenminste twee meter verwijderd te zich van muren van gewapend beton of van metalen constructies.

■ Als optie verkrijgbare AM buitenantenne

In gebouwen met een stalen constructie of op een grote afstand van de zender, kan hetoodzakelijkijk zijn een buitenantenne met een lange antennedraad aan te brengen.

GND aansluiting

Indien dit practischuitvoerbaar is,deze GND aansluiting met een geschikt massapunt verbinden om verzekerdt te zichn van een veilig gebruik en om storing minimaal te honden. Een goede massaverbinding is een metalen staaf.

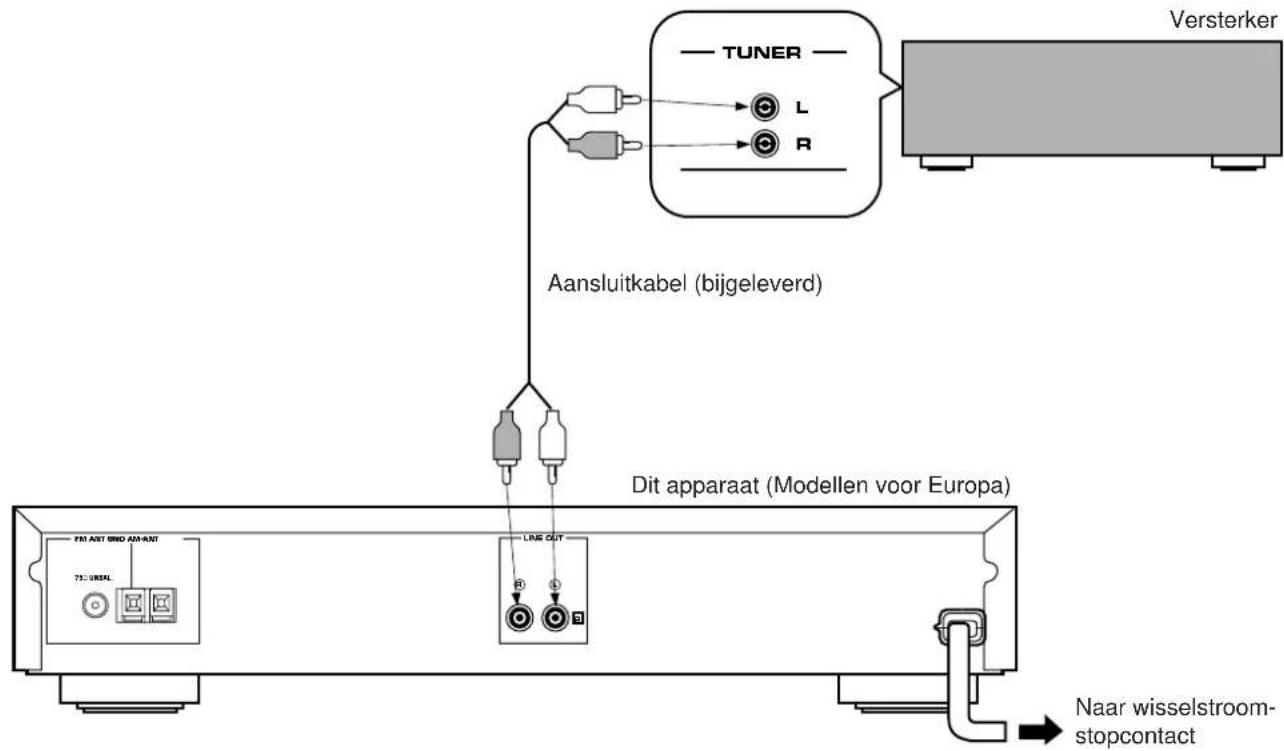

AANSLUITINGEN OP DE VERSTERKER

• Dit apparaat en de versterker of overige componenten Niet op de netspanning aansluiten alvorens alle verbindingen tot stand gebracht zich.

• Let er op dat de verbindingen vanaf de linker ("L") en rechter ("R") LINE OUT aansluitingen worden aangesloten op de correspondende (linker en rechter) ingangsaansluitingen van de versterker of van een ander component.

• Indien u beschikt over een YAMAHA versterker waarvan de aansluitingen op het achechterpaneel met de nummers 1, 2, 3, enz. worden aangegeven,+kennen de aansluitingen gemakkelijk tot stand gebracht worden door de LINE OUT aansluitingen van dit apparaat te verbinden met de ingangsaansluitingen van de versterker die door 2 worden aangegeven.

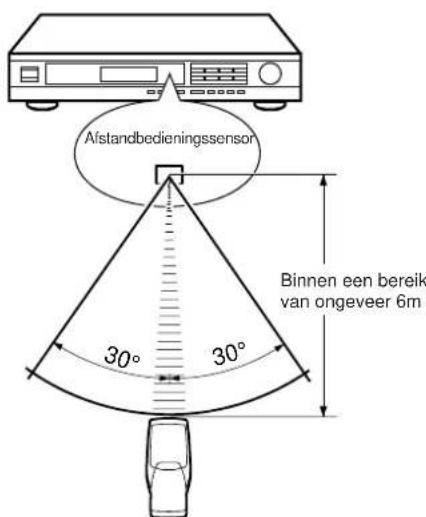

OPMERKINGEN BETREFFENDE HET REGELEN VAN DIT APPARAAT MET BEHULP VAN DE AFSTANDBEDIENING

Dit apparatus is voorzien van een sensor voor afstandbediening. Deze ontvangt signalen van de afstandbediening welke worden geleverd met een YAMAHA versterker of receiver.

Opmerkingen

• Er mogen zich geen große obstakels bevinden:tussen de afstandbediening en de hoofdeenheid.
• Indien de sensor van de afstandbediening door een sterke lichtinval verlicht worden (zoals het Licht van een doordringende fluorescerende lamp, enz.), kan het voorkomen dat de afstandbediening Niet correct functioneert. In dat geval dient u de opstelling van de hoofdeenheid te veranderen, om de directe lichtinval te vermijden.

BEDIENINGSORGANEN EN HUN FUNCTIONS

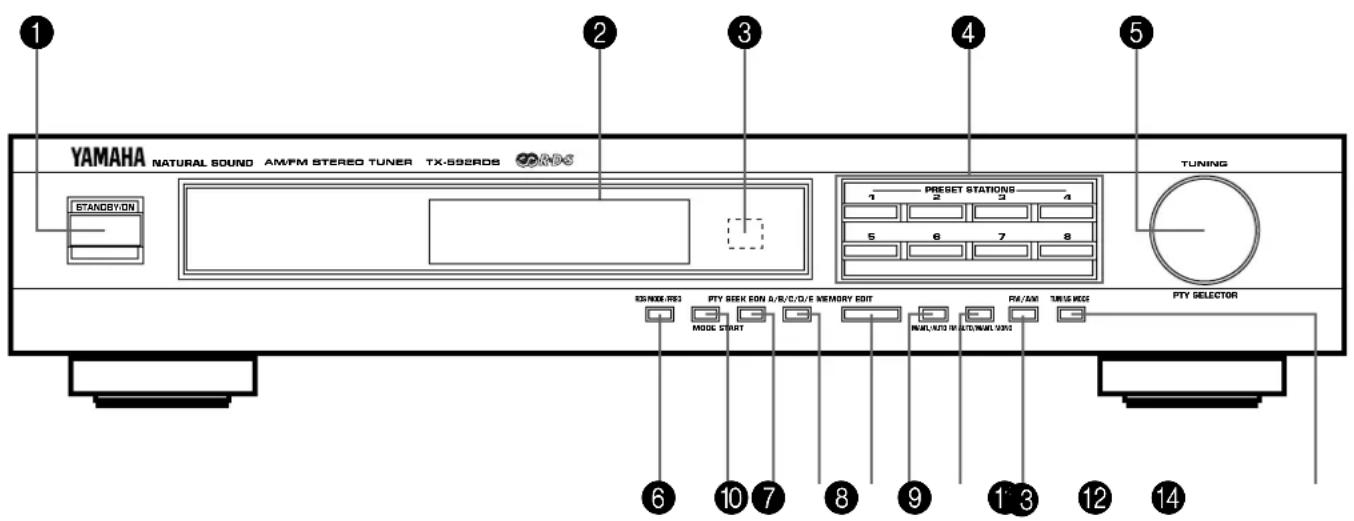

VOORPANEL

STANDBY/ON schakelaar

Druk deze schakelaar in om de stroomtoevoer maar dit apparaat in te schakelen. Druk de schakelaar nogmaals in om dit apparaat op de standby functie in te stellen.

Standby functie

In deze toestand verbruikt het apparaat een zeer geringe hoeveelheid stroom voor het ontvangen van infrarood signalen van de afstandbediening.

Displaypaneel

Geeft de zenderfrekwenties en diverse informatie aan. (Zie de volgende pagina voor bijzonderheden.)

3 Afstandbedieningsensor

Ontvangt signalen van de afstandbediening welke worden geleverd met een YAMAHA versterker of receiver.

4 PRESET STATIONS toetsen

Kies een Voorkeuzezendernummer (1 tot 8).

TUNING (PTY SELECTOR) regelaar

Deze worden gezruikt voor het afstemmen op een gewenste zender. Deze regelaar worden ook gezruikt voor het opropen van een voorgprogrammeerde RDS zender-door middel van het programmatype.

6 RDS MODE/FREQ toets

Door deze toets in te drukken verwijl er een RDS zender worden ontvangen, worden de displayfunctie overgeschakeldaar beurtelings de PS functie, PTY functie, RT functie en/of CT functie (indien de zender gebruik maakt van de deze dataservices).

PTY SEEK MODE toets

Wanner deze toets wordt ingedrukt, schakelt het apparaat over maar de PTY SEEK functie.

8 PTY SEEK START toets

Druk deze toets in om het zenderzoeken te lately beginnen nadat het gewenste programmatype is gekozen in de PTY SEEK functie.

EON toets

Druk deze toets in voor het kiezen van het gewenste programmatype (NEWS, INFO, AFFAIRS, SPORT) wonneer u een radioprogramma van dit programmatype automatisch wilt oproepen.

10 A/B/C/D/E toets

Druk deze toets in voor het kiezen van een gewenste groep (A-E) van voorkeuzegers.

11 MEMORY (MAN'L/AUTO FM) toets

Wonneer deze toets worden ingedrukt, gaat de MEMO indicator gedurende ongeveer 5 seconden knipperen. Drukijdens dezeperiode de gewenste PRESET STATIONS toets in om de zender die op de display worden aangegeven in het geheugen teprogrammeren.

Wonneer.Deze toets wordt ingedrukt eneer dan 3 seconden wordt vastgehonden, zal de automatische afstemming op de voorkeuzezenders beginnen. Zie pagina 114 voor bijzonderheden.

12 EDIT toets

Deze toets worden gebrukt om deplaatsen van twee voorkeuzegers met elkaar te verwisselen.

FM/AM toets

Druk deleze toets in om de ontvangsband over te schakelen\ aar FM of AM.

TUNING MODE (AUTO/MAN'L MONO) toets

Druk deze toets in om de afstemfunctie op automatisch of handbediening over te schakelen. Druk voor het kiezen van de automatische afstemfunctie deze toets zodanig in dat de "AUTO"indicator op de display oplicht. Druk voor het kiezen van de handbediende afstemfunctie deze toets zodanig in dat de "AUTO"indicator van de display verdwijnt.

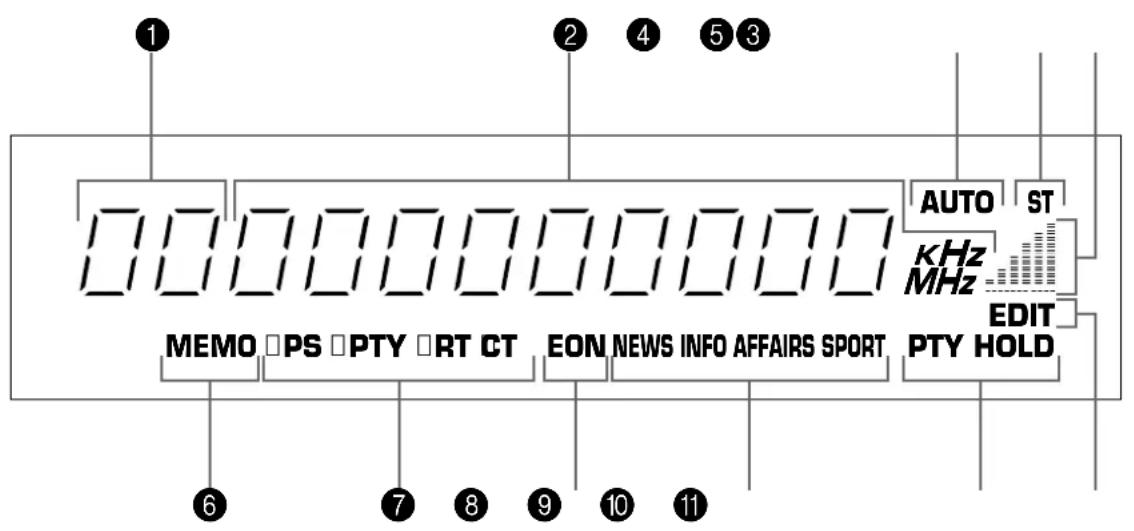

DISPLAYPANEL

Voorkeuzender indicator

Voor het aangeven van de groep (A/B/C/D/E) en het nummer (1 tot 8) van een voorkeuzender.

Zenderfrekwentie display

Geeft de golfband en de frekwentie of de informatatie van de ontvangen zender aan.

3 AUTOindicator

Licht op wanner dit apparaat op de automatische afstemfunctie is ingesteld.

ST indicator

Dezelicht op wanner er een FM stereo uitzending met voldoende signalsterkte worden ontvangen.

5 Signaalniveau meter

Geeft het signaalniveau van de ontvangen zender aan. Indien er reflectievervorming worden opgevangen, zal de individatie terugvallen.

6 MEMO indicator

Wanneer de MEMORY toets wordt ingedrukt, za deutsche indicator gedurende ongeveer 5 seconden gaan knipperen. Gedurende deutsche periode kan de zender die op de display worden aangegeven met behulp van de A/B/C/D/E toets en een van de PRESET STATIONS toetsen in het geheugen geprogrammeerd worden.

RDS functie indicators

De naam (namen) van de RDS functie(s) die door de RDS zender die op dat moment worden ontvangen gebruikt worden, Licht(en) op. Wonneer de indicator voor aan de naamGaat branden, geeft dit aan dat de bijbehorende RDS functie nu is gekozen.

EON indicator

Gaat branden wanner er een RDS zender die gebruik maakt van de EON-PTY data-service worden ontvangen.

9 Indicators voor naam van programmatype

De naam die gekozen is in de EON functie Licht op.

Gaat brandenijdens het zenderzoeken in de PTY SEEK functie.

11 EDIT indicator

Gaat knipperen wonneer de EDIT toets voor de eerste koer wordt ingedrukt wonneer u voorkeuzezenders wilt verwisselen enlicht bij het voor de tweede maal indrukken van de EDIT toets kortstondig op om aan te Geven dat het verwisselen met succes is uitgevoerd.

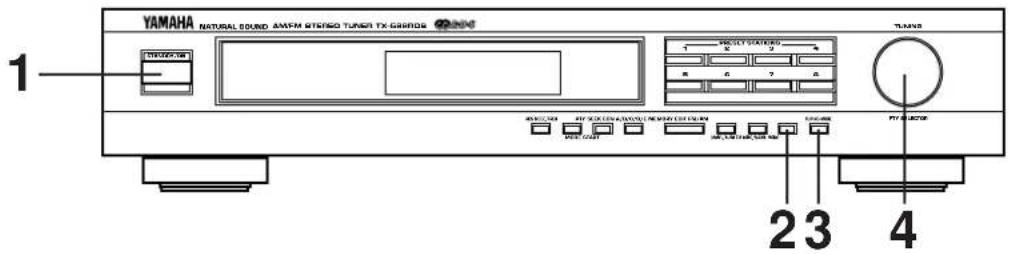

BEDIENING VAN DE AFSTEMMING

Normaal is snelle afstemming met behulp van de automatische zoekfunctie (AUTOMATISCHE AFSTEMMING) möglichk, indien de zendsignalen voldoende sterk+zijn en er geen storing opttreedt. Indien darüber de zendsignalen waarop u wilt afstemmen zwak+zijn, dient u gebruik te make n van de handbediende afstemfunctie (HANDBEDIENDE AFSTEMMING).

AUTOMATISCHE AFSTEMMING HANDBEDIENDE AFSTEMMING

1 Schakel het apparaat in.

2 Kies de frekwentieband (FM of AM) en controllerer dit op de display.

4 Stem af op een gewenste zender.

Draai voor het afstemmen op een hogere frekwentie de regelaar eenklein stukjeaarrecht. Draai voor het afstemmen op een lagere frekwentie de regelaar eenklein stukjeaar links.

• Indien de zender waar bij de afstemming stopt nicht de gewenste zender is, de opnieuw draaien.
• Indien het aftasten van de zenders Niet stopt bij de gewenste zender (omdat de signalen van de zender te zwakijken), overgaan maar de HANDBEDIENDE AFSTEMMING methode.

1 Schakel het apparaat in.

2 Kies de frekwentieband (FM of AM) en controllerer dit op de display.

4 Stem via handbediening op de gewenste zender af.

Opmerkingen

• Indien u via handbediening afstemt op een FM zender worden deze automatisch in mono ontvangen om de kwaliteit van het signaal te verbeteren.
  Zodra er op een zender is afgestemd, wordt de frekwentie van de ontvangen zender op de display aangegeven. Indien er een RDS zender worden ontvangen welke gebruik kaakt van PS data-service, za de frekwentie verrolgens veranderd worden in de naam van de zender. Zie pagina 118 voor nadere bijzonderheden.

Wanner u het apparaat Nieteer gebruikt

Druk nogmaals de STANDBY/ON schakelaar in om dit apparaat in te stellen op de standby functie.

AFSTEMMEN VIA VOORKEUZEZENDERS

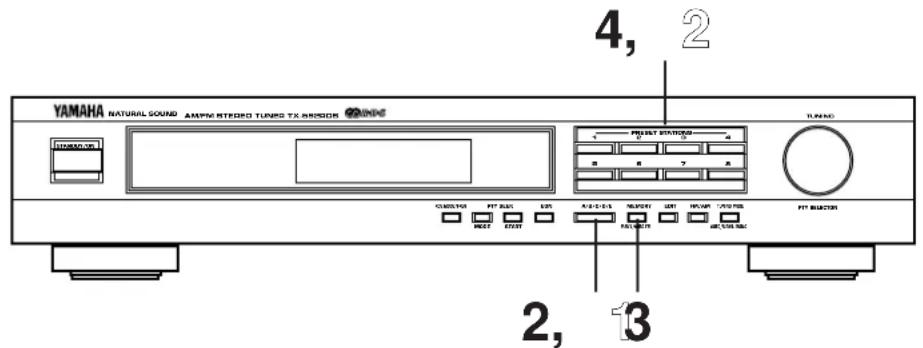

HANDBEDIEND AFSTEMMEN VAN VOORKEUZEZENDERS

Dit apparaat kan zenderfrekwenties in het geheugen opslaan die gekozen zijn door middel van de afstemprocedure. Met deze functie(Int) u elke willekeurige gewenste zender oproepen door enkel het voorkeuzendernummer te kiezen waaronder de zender is opgeslagen. Maximaal 40 zenders (8 zenders x 5 groepen) konnen worden geprogrammeerd.

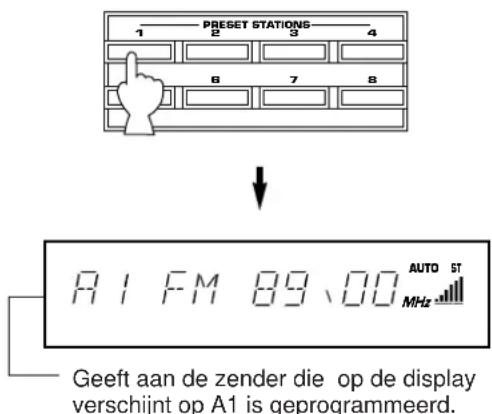

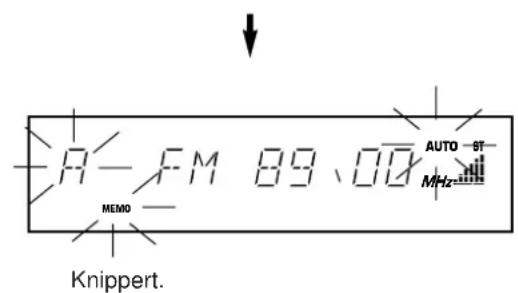

Programmeren van zenders

1 Stem af op een gewenste zender. (Zie de pagina voor de afstemprocedures.)

2 Kies een gewenste groep (A-E) van voorkeuzegers en controllerer dit op de display.

Knippert aan en uit gedurende ongeveer 5 seconden.

4 Kies een voorkenbezendernummer waaronder u de zender wilt programmeren alvorens de aanuiding "MEMO" van de display verdwijnt.

• Programmeer op bezelfde wijze de overige zenders op A2, A3 ... A8.
• U kunt opdezelfde wijze meer zenders onder de voorkeuzezendernummers in de overige groepen programmeren door in stap 2 andere groepen te kiezen.

Oproepen van een voorkeuzender

Kies de groep van de voorkeuzenders.

Kies het voorkeuzedernummer.

Opmerkingen

• In planta van de vorige instelling kan een neue zender worden geprogrammeerd.
  Voor voorkeuzegers wordt de instelling van de ontvangstfunctie (stereo of mono) samen met de zenderfrekwentie in het geheugen opgeslagen.

Reserve-stroomvoorziening voor geheugen

Indien dit apparaat op de standby functie is ingesteld de stekker uit het stopcontact worden getrokken of indien de stroomvoorziening maar het apparaat als gevolg van een tijdelijk stroomstoring worden onderbroken, voorkomt het circuit voor de reserve-stroomvoorziening van het geheugen dat de geprogrammeerde gevevens verloren gaan. IndienECHTER de netspanning gedurende langer dan 1 week worden onderbroken, za het geheugen gewist worden. InDat geval kan het geheugen opnieuw geprogrammeerd worden door eenvoudigweg de stappen onder "AFSTEMMEN VIA VOORKEUZEZENDERS" opnieuw te volgen.

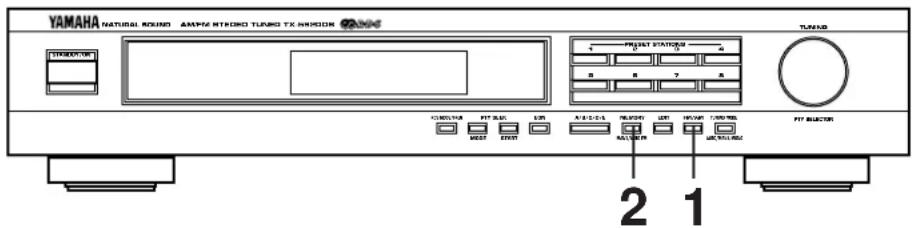

AUTOMATISCHE AFSTEMMING VAN VOORKEUZEZENDERS

Het is ook möglich gebruik te makeen van een automatische afstemfunctie van voorkeuzedeners voor alleen RDS zenders. Wanner deze functie wordt gebruikt, gaat dit apparaat over op automatische afstemming en slaat het RDS zenders met krachtige zendsignalen achtereenvolgens in het geheugen op. In toaal 40 zenders worden automatisch opgeslagen, opdezelfde wijze als bij de methode voor het handbediend afstemmen van voorkeuzedeners op pagina 113.

Programmeren van zenders

Nu begint de automatische afstemming van de voorkeuzezenders vanaf A1. De ontvangen zenders worden achtereenvolgens geprogrammeerd onder A1, A2 ... A8.
*Indien er meer zenders worden ontvangen, zullen deze eveneens onder de voorkeuzezendernummers in achtereenvolgens de overige groepen (B, C, D en E) worden geprogrammeerd.

Nadat de automatische afstemming van voorkeuzegers voltooid is

De display geeft de frekwenties aan van de staat voorkeuzender.

Controleer de inhoud en het nummer van de Voorkeuzedenders aan de hand van de procedure beschreiben in het hoofdstuk "Oproepen van een voorkeuzedender" op pagina 113.

Oproepen van een Voorkeuzender

Volg eenvoudig de procedure van het hoofdstuk "Oproepen van een voorkeuzezender" op pagina 113. Een opgeroepen zender worden aangegeven door de frekwentie of de zendernaam op de display.

Opmerkingen

• Het automatisch afzoeken en afstemmen van voorkeuzegers worden uitgevoerd via het afzoeken van alle RDS network frekwenties totdat zenders opgeslagen zichn tot aan E8. Indien het aantal ontvangen zenders Niet voldoende is voor opslag tot aan E8, za na het afzoeken van alle frekwenties het zoeken automatisch stoppen.

• Met deze functie zullen enkel RDS zenders met voloende signalsterkte automatisch opgeslagen worden. Indien de signalsterkte van de zender die u wilt programmeren zwak is, via handbediening in mono op deze zender afstemmen en deze programmeren door het volgen van de procedure beschreiben in het hoofdstuk "Programmeren van zenders" op pagina 113.

• Er{kunnen gevallen zijn waar bij deze functie een zender niet kan ontvangen die met de automatische afstemmingsmethode wel ontvangen zou kuren worden. Dit is omdat deze functie samen met het radiosignaal een groe hoeveelheid PI (Programma Identificatie) data ontvangt.

• Indien erijdens het automatisch zoeken van voorkeuzezenders geen zender worden ontvangen, za het zoeken stoppen nadat de aanduiding "NOTHING" gedurende ongeveer 3 seconden knipperend op de display is aangegeven.

• Het is möglich via handbediening een voorkeuzezender te verwangen door een andere FM of AM zender door het volgen van de procedure beschreven in het hoofdstuk "Programmeren van zenders" op pagina 113.

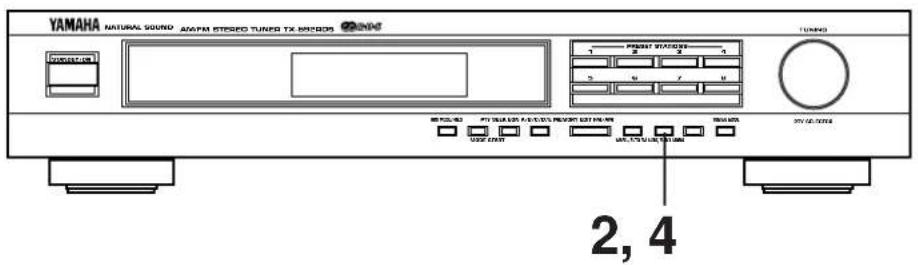

VERWISSELEN VAN VOORKEUZEENDERS

Op de manier Zoals hieronder aangegeven is het mogelijk de posities van twee voorkeuzegers met elkaar te verwisselen.

Voorbeeld)

Indien u de Voorkeuzender op E1 maar A5 wenst te verplaatsen en vice versa.

1 Roep de voorkeuzender op E1 op (door het volgen van de methode van "Oproepen van een voorkeuzender" op pagina 113).

2
3

Roep verwolgens de voorkeuzezender op A5 op door het volgen van bezelfde methode als bij stap 1.

4

Geeft aan dat de verwisseling van de zenders voltooid is.

ONTVANGEN VAN RDS ZENDERS

RDS data bevatten diverse informatie, zoals PI (programma identificatie), PS (naam van zender-service), PTY (programmasoort), RT (radio tekst), CT (kloktijd), EON (Uitgebreide Overige Netwerken), enz. De RDS functie is in werkig bij de zenders in het netwerk.

• Dit apparaat maakt gebruik van PI, PS, PTY, RT, CT en EON voor het ontvangen van RDS zenders.

Uitlezing van RDS data

H

IPS PTY

1

RTCT

F

1

AUTO

SPORT

DST

Dit apparaat kan in een van de volgende vrij functies geschakeld worden om aanduiding van RDS data möglich te make.

PS functie (naam van zender-service):

Geeft inplaats van de frekwentie de naam van de RDS zender aan die op dat moment worden ontvangen.

PTY functie (programmasoort):

Geeft het soort programme aan dat op dat moment door de RDS zender worden ontvangen. Er zijn 15 programme'saarin RDS zenders onderverdeeld worden. Zie de volgende pagina voor bijzonderheden.

RT functie (radio tekst):

Geeft informatatie waar betreffende het programma (zoals de titel van het lied, naam van de zanger, enz.) op de RDS zender die op dat moment worden ontvangen.

CT functie (kloktijd):

Geeft de huidigeijd aan. Dit signala某种程度 van de RDS zender die op dat moment worden ontvangen. Deijd van de ingebouwde klok kan op basis van dit signala automatisch gecorrigeerd worden.

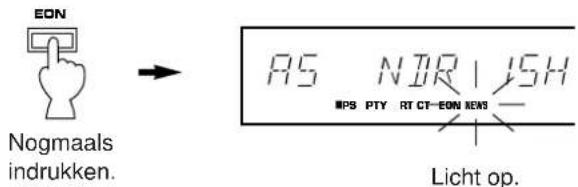

EON functie (Uitgebreide Overige Netwerken):

Ontvangt automatisch een programme van een bepaald programmatype zodra de uitzending waarvan begint, inplaats van het programme dat nu worden ontvangen. Wanner de uitzending van het opgeroepen programme eindigt, worden het eerder ontvangen programme (of een ander programme opdezelfde zender) opgeroepen.

Programmatypen in de PTY functie

NEWS Nieuws:

Korte verslagen van feiten, gebeurtenissen en in het openbaar gebrachteMMCeningen, reportages enactualiteiten.

Actualiteitenprogramma dat nader en meer uitgebrecht ingaat op het新产品, in het algemeen met een andere stijl of vorm van presentatie, zoals documentaire debatten of analyses.

INFO Informatie:

Programma's die tot doel hebben van advies te dieren in de meest algemene betekenis, zoals weeberachten en weersvoorspellingen, consumentenzaken, medische hulp, enz.

SPORT Sport:

Programma's die betrekking hebben op elk aspect van sport.

EDUCATE Onderwils:

Programma's die in eerste instantie bedoeld waar voor onderwijs en waarvan het formele element de basis vormt.

DRAMA Toneel:

Alle radio-hoorspelen en luisterseries.

CULTURE Culture:

Programma's die betrekking hebben op elk aspect van de nationale of regionale cultuur, zoals religieuze zaken, filosofie, sociale wetenschappen, taal, theater, enz.

SCIENCE Wetenschap:

Programma's over de natuurwetenschappen en technologie.

VARIED

Gevarieerd:

Hoofdzakelijk gekrukt voor programma's die op praten gebaseerd zijn en die doorgaans behoren tot de categorie van Licht amusement en die Niet in de hierboven aangegeven rubrieken vallen. Voorbeelden zich: quizzes, panelspelletjes, interviews, komedies en satires.

POP M

Pop:

Commercie le muziek die in het algemeen beschouwd worden als behorend tot een huidig populair genre, vaak voorkomend op de actuèle of recente platenverkooplijsten.

ROCK M

Rock:

Actuele moderne muziek, gewoonlijk geschreveen en uitgevoerd doorjonge musici.

M.O.R.M

M.O.R.:

(Middle of the Road Music). Algemene term voor de aanduiding van muziek welke beschouwd wordt als "easy listening", in tegenstelling tot Pop, Rock of Klassiek. Muziek in deze categorie is vaak, echter nicht altdj, vocaal en gewoonlijk van een korte duur (minder dan 5 minuten).

LIGHTM

Licht klassiek:

Klassieke muziek bestemd voor een meer algemeen gehoor dan alleen voor kenners. Voorbeelden van muziek in deze categorie zich instrumentale muziek, zanguitvoeringen en koormuziek.

CLASSICS

Serieux klassiek:

Uitvoeringen van de grotere orkestwerken, symfonieën, kamermuziek, enz., inclusief opera's.

OTHERM

Overige muziek:

Muzikale stijlen die nicht passen in een van de hierboven aangegeven categorieen. Voornamelijk gebruikt voor specialistische muziek. Voorbeelden hiervan zich: Jazz, Rhythm & Blues, Folk, Country en Reggae.

Wijzigen van de RDS functies

Wanner een RDS zender wordt ontvangen, za de aanduiding "PS", "PTY", "RT" en/of "CT" al naargelang de RDS data-services waar van door de zender gebruik gemaakt worden, op de display oplichten. Door de RDS MODE/FREQ toets eenmaal of Meerdere malen in te drukken,kest u de displayfunctie van de RDS functies waar van door de ontvangen zender gebruik gemaakt worden in onderstaande volgorde wijzigien. (Een RDS functie die nicht bij de betreffende zender in gebruik is, kan nicht worden gekozen.) Wanner de indicator voor aan de naam van een RDS functie gaat branden, geeft dit aan dat de bijbehorende RDS functie nu is gekozen.

• Wonneer er een RDS zender worden ontvangen, de RDS MODE/FREQ toets Niet indrukken voordat een of meerere namen van RDS functies op de display oplichten. Als de toets worden ingedrukt alvorens een of meerere namen op de display oplichten, kan de functie Niet gewijzigd worden. Dit worden veroorzaakt doordat het apparaat nog Niet alle RDS data van de zender heeft ontvangen.
• Als er geen naam van de RDS functie op de display oplicht, kan de functie nicht gewijzigd worden.

Opmerkingen

• RDS data-service kan Niet door dit apparaat worden gezruikt als het ontvangen signaln niek krachtig genoeg is. Vooral bij de RT functie (radio tekst functie)要去en er veel data ontvangen worden, zatat het kan voorkomen dat de RT functie Niet op de display worden aangegeven alhoewel overige RDS functies (PS, PTY, enz.) wel worden aangegeven.
• Er kuren zich gevalloen voordoen waar bij de ontvangst van RDS data niq mogelijk is als gevolg van slechte ontvangsconditiones. Druk in dat geval de TUNING MODE toets zodanig in dat de "AUTO" indicator van de display verdwijnt. Alhoewel de ontvangstfunctie door middel van die bediening veranderd wordt hier mono, kunt u wonneer u de display aan een RDS functie overschakelt wee RDS data op de display latent verschijnen.
• Indien de signalsterkteijdens de ontvangst van een RDS zender door externe storing verzwakt worden, is het möglichk dat de RDS data-service plotseling worden afgebrozen en dat “… WAIT” op de display oplicht.

Oproepen van een programma van uw gewenst programmatypeuit de RDS voorkeuzegers (PTY SEEK)

Door het bepalen van een programmatype, zoekt het apparaat automatisch uit alle voorkeuzegers een RDS zender op die een programme van dat programmatype uitzendt.

• De RDS uitzendingen können overeenkomstig 15 programmatypen onderverdeeld worden. Zie pagina 117 voor nadere bijzonderheden.

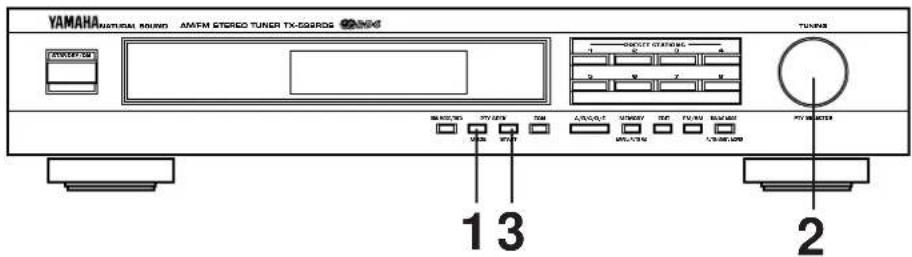

1 Stel het apparaat in op de PTY SEEK functie.

• Het programmatype van de zender die nu worden ontvangen of "NEWS" gaat op de display knipperen.

2 Kies het gewenste programmatype.

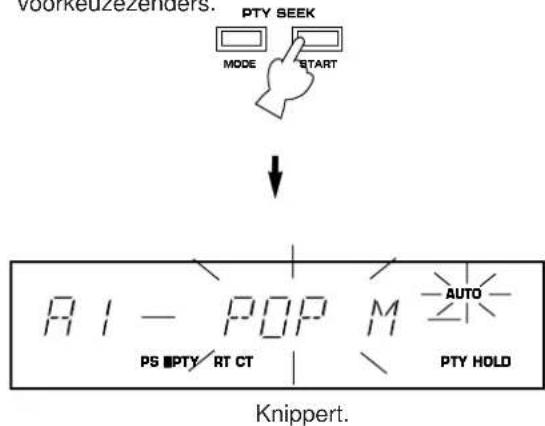

3 Begin met het afzoeken van alle RDS voorkeuzedeners.

• De "PTY HOLD" indicator wird verlicht op de display aangegeven.
• Indien een zender worden gezonden die een programme van de gewenste soort uitzendt, za het apparaat bij deze zender stoppen en za het programmatype oplichten. Als de zender over PS data beschikt, za de display daarna overgaan maar de PS functie.
• Indien de opgeroepen zender nicht de gewenste is, de PTY SEEK START toets nogmaals indrukken. Het apparaat begint te zoekenaar een andere zender die een programma van hetzelfde programmatype uitzendt.

• Indien er geen zender worden gezonden, verschijnt "NOTHING" op de display. Deze gaat daarna overaar de frekwentie-aanduiding. Als de zender over PS data beschikt, zal de display daarna overgaanaar de PS functie.

• Indien tijdens het zoeken de PTY SEEK START toets nogmaals worden ingedrukt, za deze functie geannuleerd worden en overgaan maar de frekwentie-aanduiding. Als de zender over PS data beschikt, za de display daarna overgaan maar de PS functie.

Annuleren van deze functie

Indien de PTY SEEK MODE toets nogmaals worden ingedrukt,
zal de PTY SEEK functie geannuleerd worden en overgaan
haar de frekwentie-aanduiding. Als de zender over PS data
beschiedt, zal de display daarna overgaan maar de PS functie.

Automatisch latent oproepen van een bepaald programma bij het begin van de uitzending ervan

Deze functie maakt gebruik van de EON (Enhanced Other Networks = Uitgebvre Overige Netwerken) data-service op het RDS zendernetwork. Door uitsluitend een gewenst programmatype te kiezen (NEWS, INFO, AFFAIRS of SPORT), zal dit apparaat automatisch op de achtergrond alle voorgeprogrammeerde RDS zenders afzoekenaar een zender die een programme van dit programmatype uitzendt en indien er een dergelijk programmaordt gezonden, dit programma ontvangen op het moment dat de uitzending ervan worden begonnen, in de plaatsvan het programma dat op dat moment worden ontvangen.

• Deze functie kan uitsluitend worden gebruikt wanner een RDS zender die gebruik maakt van EON-PTY data-service worden ontvangen. (Wanner een dergelijkke zender worden ontvangen, za de "EON" indicator op de display oplichten.)

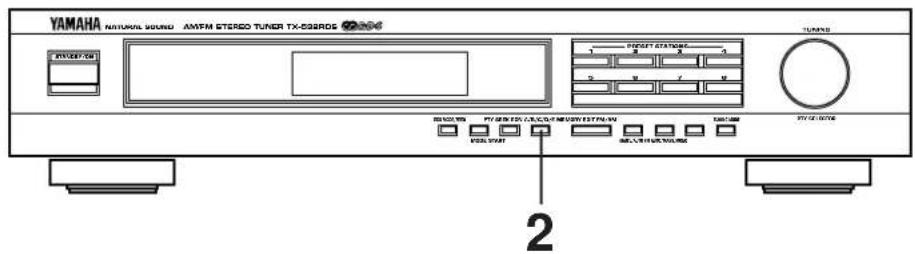

1 Kijk of de "EON" indicator op de display oplicht.

• Indien de "EON" indicator Niet op de display oplicht, een RDS zender (of een andere) zodenig ontvangen dat de "EON" indicator op de display oplicht.
  2 Kies een programmatype, NEWS, INFO, AFFAIRS of SPORT.

Het zoeken worden op de achtergrond uitgevoerd onder alle voorgeprogrammeerde RDS zenders. Indien er een programma worden gezonden, za het programma automatisch worden ontvangen zodia de uitzending ervan begint.

3 Wanner de uitzending van het opgeroepen programma is afgelopen, wordt het voorheen ontvangen programma (of een ander programma opdezelfde zender) opgeroepen.

Annuleren van deze functie

Druk de EON toets eenmaal of Meertere malen in, zodate er geen programmatype-naam op de display oplicht.

STORINGZOEKEN

Controleer de volgende punten, indien het apparaat Niet normal functioneert en bepaal of het probleem verholpen kan worden door de eenvoudige hieronder gesuggereerde maatregelen te nemen. Kan het probleem Niet worden verholpen, of staat het probleem Niet vermeld in de STORINGSINDICATIE kolom, het netsnoer van het apparaat uit het stopcontact verwijderen en voor verdere hulp contact opnemen met uw erkende YAMAHA dealer of een reparatieienst.

	STORINGSINDICATIE	MOGELIJKE OORZAAK	OPLOSSING
FM	Er doen zich vanijd totarendkrakende geluiden voor (vooral in gebieden met een zwak zendsignaal).	Ontstekingsstoring van passerende voertuigen.	De FM antennene dietzo hoog mogelijk aangebrachte te worden, van de weg verwijderd en er dienteen coaxiale kabel gebruikt te worden.
		Storing van thermostaten of van overige elektrische apparatuur.	Voorzie de apparatuur welke de storing veroorzaakt van een ruisonderdukker.
	FM stereo ontvangst bevat storing	Door de karakteristieke eigenschappen van FM stereo uitzendingen is dit beperkt tot gevallen waar bij de zender ver van de antennene verwijderd is of bij een slechte antennene-aansluiting.	Controler de aansluitingen van de antennene.Probeer een FM antennene met meerde elementen te gebruiken.Zet de TUNING MODE toets in de stand voor handbediende afstemming.
	De STEREO indicator knippert en de ontvangst bevat storing.	Het antennesignaal is onvoldoende.	Gebruik een antennene die aangepast is aan de ontvangst-omstandigheden in uwwoongebied.
		Niet correct afgestemd.	Stem opnieuw af.
	Er is verrorming en er kan geen duidelijke ontvangst worden verkregen, ook net met een goede FM antennene.	Er is spreake van meervoudige interferentie.	Stel de opstellung van de antennene af om het optreden van meervoudige interferentie te elimineren.
	Geen stereo effect bij afstemming op een stereo uitzending.	De TUNING MODE toets bevindt zich in de stand voor handbediende afstemming.	Stel de toets zodanig in dat de "AUTO"indicator op de display oplicht.
	Met behulp van de automatische afstemming kan er net afgestemd worden op de gewenste zender.	De zender is te zwak.	Gebruik de handbediende afstemfunctie.Gebruik een richtinggevoelige FM antennene van hoge kwaliteit.
	Afstemming op de voorheen geprogrammeerde zenders is Niet langer möglichk.	De stekker van het netsnoer van de tuner was gedurende een langeperiode uit het stopcontact verwijderd.	Herhaal de procedure voor het Voorprogrammeren.
AM	Onvoldoende gevoeligheid.	Zwak zendsignaal of loszittende antennae-aansluitingen.	Draai de aansluitingen van de AMlusantenne vast en draai de antennene om de Beste ontvangst te verkrijgen.
	Met behulp van de automatische afstemming kan er net afgestemd worden op de gewenste zender.		Gebruik de handbediende afstemfunctie.
	Er doen zich voordurend fluittonen en krakende geluiden voor.	Deze storingen worden veroorzaakt door onweer, fluorescerende lampen, motoren,thermostaten en overige elektrische apparatuur.	Gebruik een buitenantenne en een massa-verbinding. Dit za enigszins helpen,ECHTER het elimineren van alle storingen is moeilijk.
	Er doen zich zoemgeluiden en jankgeluiden voor (vooral 's avonds).	De ontvangen zender worden door een andere zender gestoord.	Dit kan nicht worden verholpen.
		Er wordt een televisietoestel in de buurt gebruikt.	Plaats dit apparaat op afstand van de TV.
ALGEMEEN	Het doel zich voorDat dit apparaat netnormaal functioneert.	Er is een invloed van een krachtige storing van buitenaf (bliksem, buitengewoon veelt staticiche elektricitie, enz.) of een verkeerde bediening van dit apparaat.	Schakel dit apparaat in de standby functie en verwijder de stekker van het netsnoeruijt het stopcontact. Na ongeveer 30 seconden de stekker weer in het stopcontact steken, dit apparaat weeinschakenen en opnieuw proberen te bedieren.

SPECIFICATIONS

FM GEDEELTE

Afstembereik .87,5 tot 108 MHz

Effectieve Gevoeligheid (DIN)

75 ohm Mono (Signaal/Ruis 26 dB) .0,9 V
75 ohm Stereo (Signaal/Ruis 46 dB) .24V

Selectiviteit (twee signalen, 40kHz Afw., ± 300kHz) .70 dB
Signaal/Ruisverhouding (DIN-NOISE gebalanceerd)
Mono (40 kHz Afw.) 75 dB
Stereo (40 kHz Afw.) 70 dB
Harmonische Vervorming (1 kHz)
Mono 0,1%
Stereo 0,2%
Stereo Scheiding (1 kHz) 50 dB
Frekwentiebereik
20 Hz tot 15 kHz .0±1,5 dB
Uitgangsiveau
40 kHz Afw . 500 mV

AM GEDEELTE

Afstembereik. .531 tot 1.611 kHz
Effectieve Gevoeligheid. 200 V/m
Signaal/Ruisverhouding 50 dB
Harmonische Vervorming (1 kHz) 0,3%
Uitgangsnavau (30% mod. 1 kHz) 200 mV

ALGEMEEN

Spanningsvereisten. 230V, 50 Hz wisselstroom
Stroomverbruik .7W
Afmetingen (L × H × B) 435 x 86 x 289 mm
Gewicht 3,2 kg
Toebehoren Audio aansluitkabe

AM Lusantenne

FM Binnenantenne

(Alleen modellen voor Groot-Brittanniè)

Alle specificaties zijn onder voorbehoud en{kunnen zondere

nadere kennisgeving worden gewijzigd.

YAMAHA

De "PRESET" indicator zal bij geen van de bedrijfstoestanden van dit apparaat op het displaypaneel oplichten. Veronachtzaam derhalve alle beschrijvingen en illustraties van de "PRESET" indicator in dieze handleiding.
