MANUALE UTENTE TX592RDS YAMAHA

Sintonizzatore stereo AM/FM a suono naturale

MANUALE DI ISTRUZIONI

Mono (40 kHz avvikelse) 75 dB
Stereo (40 kHz avvikelse) 70 dB

40 kHz avvikelse. 500 mV

AM-DEL

Inställningsområde. 531-1.611 kHz
Anvandbar kanslighet 200V/m
Storavstand 50 dB
Harmonisk distorsion 1 kHz .0,3%
Utgangsniva (30% mod. 1 kHz) 200 mV

ALLMÄNT

Stromart .230V,50 Hz
Effektforbrukning 7W
Dimensioner (B·H·D) 435·86·289mm
Vikt 3,2 kg

• Plurifunzioni per la ricezione di trasmissioni RDS
• Memorizzazione con accesso casuale di sino a 40 stazioni
• Memorizzazione automatica delle stazioni RDS sintonizzate
• Memoria di stazioni a status multiplo
• Funzione di spostamento delle stazioni predisposste (scambio predesignato)
• Sintonizzazione a codificazione rotante con bloccaggio della sintonizzazione
• Sintonizzazione diretta a sintetizzazione PLL

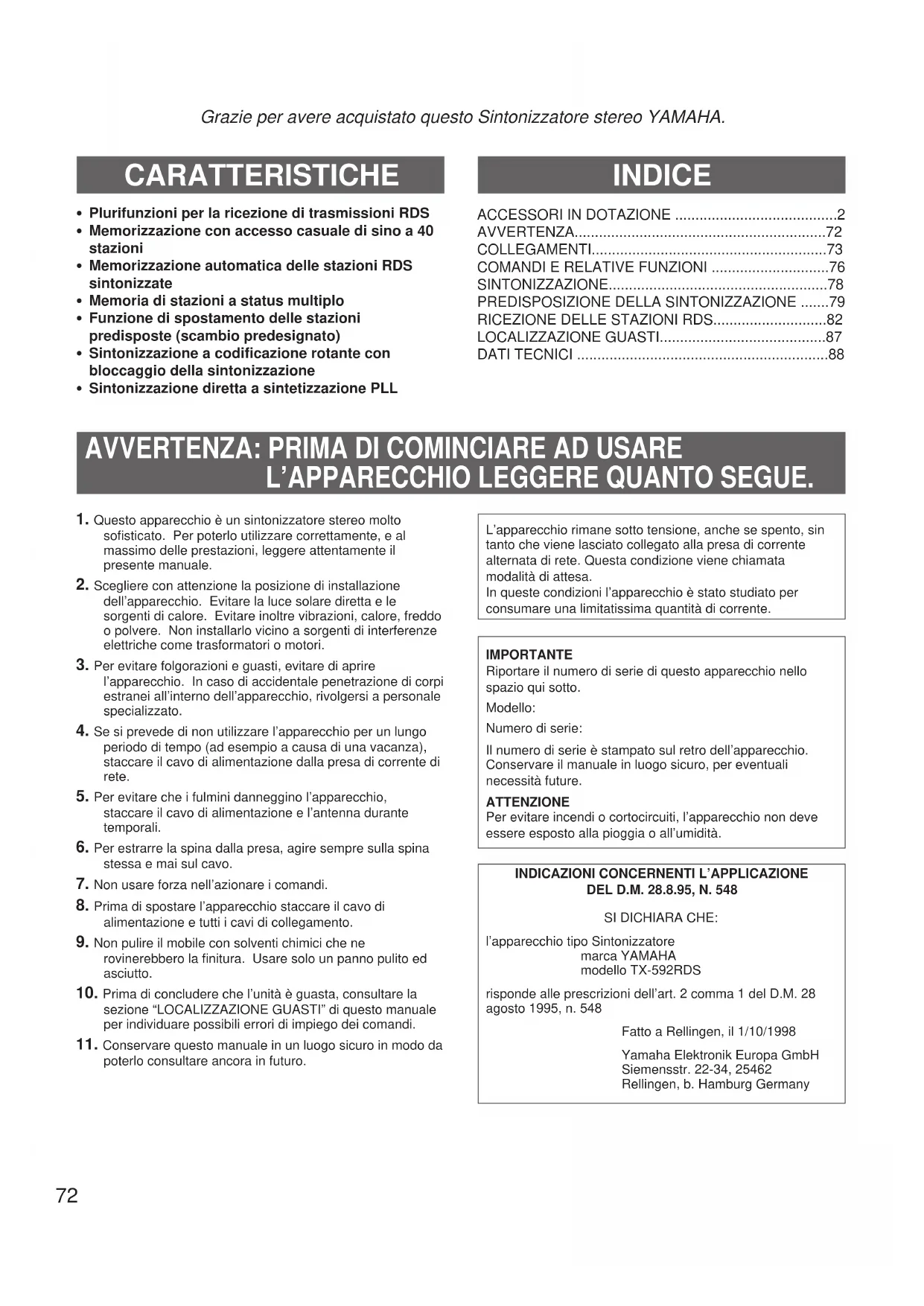

INDICE

ACCESSORI IN DOTAZIONE 2

AVVERTENZA. 72
COLLEGAMENTI. 73
COMANDI E RELATIVE FUNZIONI 76
SINTONIZAZIONE 78
PREDISPOZIONE DELLA SINTONIZAZIONE ....79
RICEZIONE DELLE STAZIONI RDS. 82
LOCALIZZAZIONE GUASTI. 87
DATI TECHNICI 88

AVVERTENZA: PRIMA DI COMINIARE AD USARE L'APPARECCHIO LEGGERE QUANTO SEGUE.

1. Questo appearecchio è un sintonizzatore stereo molto sofisticato. Per poterlo utilizzato correttamente, e al massimo delle prestazioni, leggere attendamente il presente manuale.
2. Scegliere con attenzione la posizione di installmente dell'apparecchio. Evitare la luce solare diretta e le sorgenti di calore. Evitare inoltre vibrazioni, calore, freddo o polvere. Non installarlo vicino a sorgenti di interferenze elettriche come trasformatori o motori.
3. Per evitare folgorazioni e guasti, evitare di aprire l'apparecchio. In caso di accidentale penetrazione di corpi estranei all'interno dell'apparecchio, rivolgersi a personale specializzato.
4. Se si prevede di non utilizzato l'apparecchio per un lungo periodo di tempo (ad esempio a causa di una vacanza), staccare il cavo di alimentazione dalla presa di corrente di rete.
5. Per evitare che i fulmini danneggino l'apparecchio, staccare il cavo di alimentazione e l'antenna durante temporali.
6. Per estrarre la spina dalla presa, agire sempre sulla spina stessa e mai sul cavo.
7. Non usare forza nell'azionare i comandi.
8. Prima di spostare l'apparecchio staccare il cavo di alimentazione e tutti i cavi di collegamento.
9. Non pulire il mobile con solventi chimici che ne rovinerebbbero la finitura. Usare solo un panno pulito ed asciutto.
10. Prima di conclusere che l'unità è guasta, consultare la sezione "LOCALIZAZIONE GUASTI" di quello manuale per individuire possibili errori di impiego dei comandi.
11. Conservare quello manuale in un luogo sicuro in modo da poterlo consultare ancorta in futuro.

L'apparecchio rimane sotto tensione,anche se spento, sin tanto che viene lasciato collegato alla presa di corrente alternata di rete.Questa condizione viene chiamata modalità di attesa.

In queste condizioni l'apparecchio è stato studiato per consumare una limitatissima quantità di corrente.

IMPORTANT

Riportare il numero di series di quello apparecchio nelle spazio qui sotto.

Modello:

Numero di serie:

Il numero di series è stampato sul retro dell'apparecchio. Conservare il manuale in luogo sicuro, per eventuali necessitàfuture.

ATTENZIONE

Per evitare incendi o cortocircuito, l'apparecchio non devesse esesto alla pioggia o all'umidità.

INDICAZIONI CONCERNENTI L'APPLICAZIONE DEL D.M.28.8.95,N.548

SI DICIHIARA CHE:

I'apparecchio tipo Sintonizzatore

marcaYAMAHA

modello TX-592RDS

risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28, agosto 1995, n. 548

Fatto a Rellingen, il 1/10/1998

Prima di insertire la spina del cavo di alimentazione dei componenti nella presa di corrente alternata di rete è assolutamente necessario che siano stati completati tutti i collegamenti.

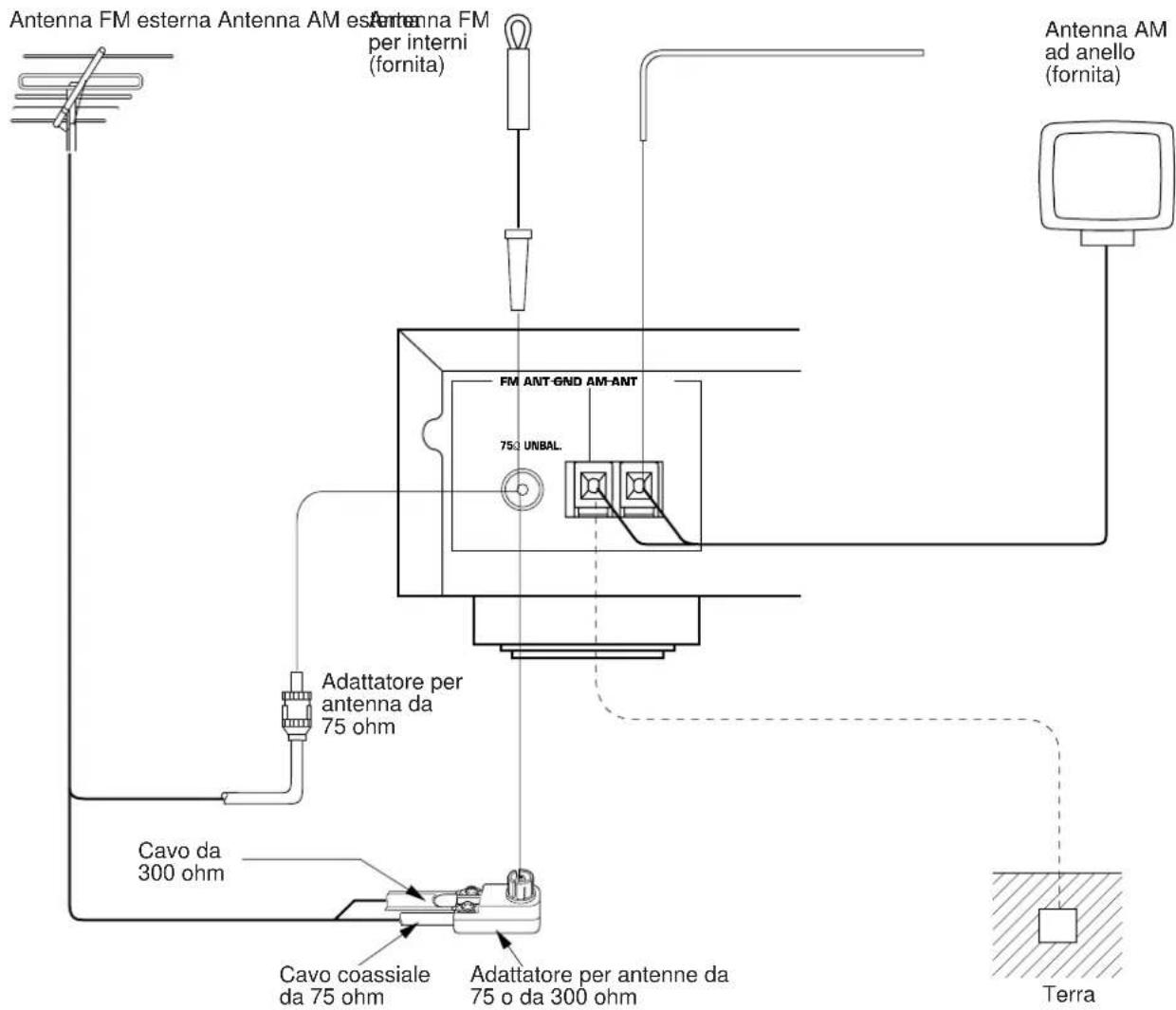

COLLEGAMENTI DELLE ANTENNE

Ciascuna antenna delve essere collegata correttamente alle prese designate, come indicato nella figura seguente.
L'apparecchio viene fornito con antenne ad uso interno per AM ed FM. In generale queste antenne consentono una ricerione normale di un segnale di forza sufficiente. E chiaro, comunque, che una antenna esterna, installata in modo appropriato, può fornire una ricerione più chiara e nitida. Se la ricerione con la sola antenna interna risulta scadente o disturbata, un'antenna esterna pourrait certamente portare ad un miglioramento.

Collegamento dell'antenna FM interna

Collegamento dell'antenna AM ad anello

Orientarla in modo da ottener la miglior ricezione possibile.

• Se si fa uso di una antenna FM esterna, quella interna non deve essere collegata all'apparecchio.
• L'antenna AM ad anello delve essere posizionata distanziata dall'apparecchio principale, e cui che essere, eventualmente, appesa ad una parete.
• L'antenna AM ad anello delve essere mantenuta collegataanche se vi è una antenna AM esterna collegata all'apparecchio.

Antenna FM esterna opzionale

Per la scelta e l'installazione di una antenna FM esterna consultare il rivenditore o un centro di servizio autorizzato. Anche la scelta del cavo di collegamento è importante. Il comune cavo piatto a doppio filo è elettricamente sufficiente, economico, e abbastanza facile da estradere attraverso stanze e finestre, per l'installazione. Il cavo coassiale è più costoso, ma assai meno sensibile alle interferenze, alle perturbazioni atmospheriche ed alla vicinanza di oggetti in metallo, e le sue prestazioni come conduttore del segnale sono stati identiche a quella del cavo piatto, particolaremente nel caso dei cavi coassiali del tipo in schiuma. Se si scegli il cavo coassiale, verificare che sua adatto al tipo di antenna utilizzata.

Cavo da 300 ohm

Cavo coassiale da 75 ohm

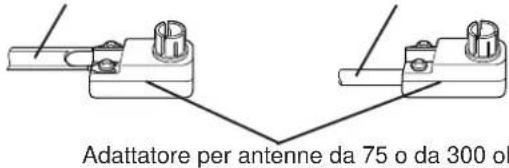

• Usare per il collegamento un adattatore per anteenne da 75 o da 300 ohm (non in dotazione) o un adattatore per antenna da 75 ohm (non in dotazione).

Cavo da 300 ohm

Note sull'installazione di un'antenna FM

• Installare l'antenna quanto più lontano possibile alla strada per evitare le interferenze causate dagli apparati elettrici degli autoveicoli.
• Tagliare il cavo nella misura esattamente necessaria alla distance da coprire, evitando assolutamente di arrotolare il cavo eventualmente in effesso.
  L'antennauveessere piazzata ad almeno 2 metridistanza da pareti in cimento armato o da strutture in metallo.

Antenna AM esterna opzionale

All'interno di edifici con struttura in acciaio o a grande distanza dall'emittente, cui sono necessario installare un'antenna esterna a filo molto lunga.

Terminale di massa (GND)

Per ottenere la massima sicurezza e il minimo di interferenze, collegare il terminale GND ad un buon punto di messa a massa che potrebbe, ad esempio, essere costituito da un'asta di metallo infissa nel suolo.

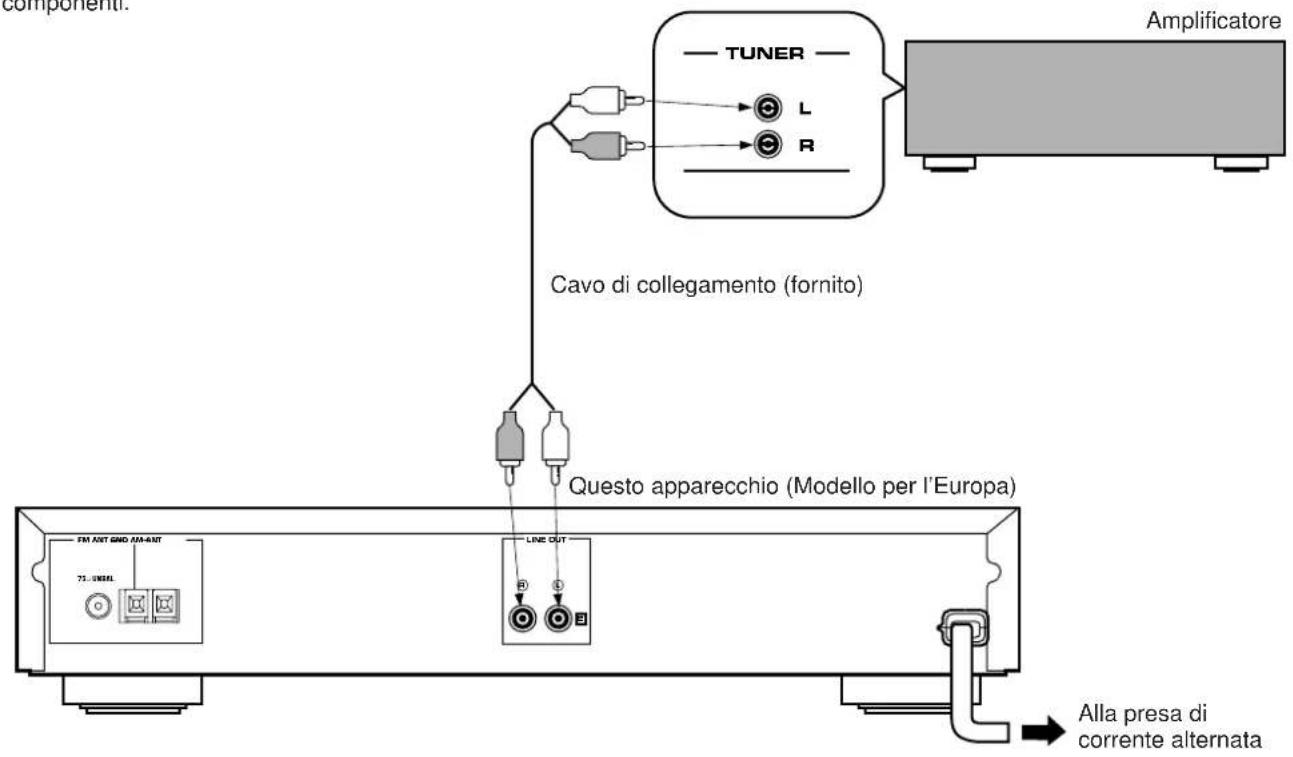

COLLEGAMENTI ALL'AMPLIFICATORE

Non collegare quello apparecchio, l'amplificatore e altri eventuali componenti alla presa di corrente di alimentazione se prima non sono stati completati tutti i collegamenti previsti.
- Verificare che i terminali di uscita LINE OUT sinistro ("L") e destro ("R") siano collegati ai corrispondenti terminali di entrata sinistro e destro dell'amplificatore o degli altri componenti.

I collegamenti con un amplificatore YAMAHA riportante dei terminali numerati 1,2,3, ecc., possono essere effettuali molto fácilmente collegando i terminali di uscita di linea (LINE OUT) di quello apparecchio ai terminali di ingresso 2 dell'amplificatore riportanti lo stesso numero.

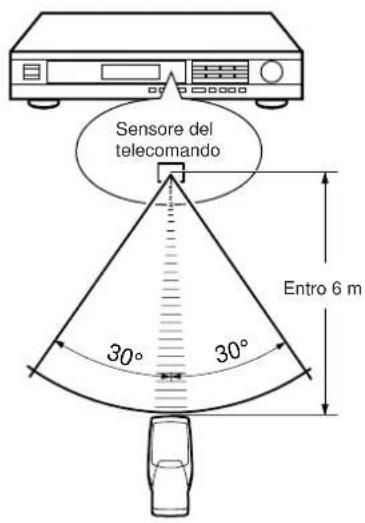

NOTE SUL FUNZIONAMENTO DELL'APPARECCHIO TRAMITE TELECOMANDO

Questo appearecchio è dotato di un sensore che può ricevere i segnali dei telecomandi forniti insiemeagli amplificatori o sintonizzatori YAMAHA.

Note

Non ci devono essere ostacoli tra il telecomando e l'apparecchio.
- Se il sensore dei raggi infrarossi provenienti dal telecomando è direttamente illuminato (da lui del tipo ad inversionione, quali nelle fluorescenti, o simili) più succedere che il telecomando non funzioni correttamente. In tal caso modificare la posizione dell'apparechio per evitare che sua illuminato direttamente.

COMANDI E RELATIVE FUNZIONI

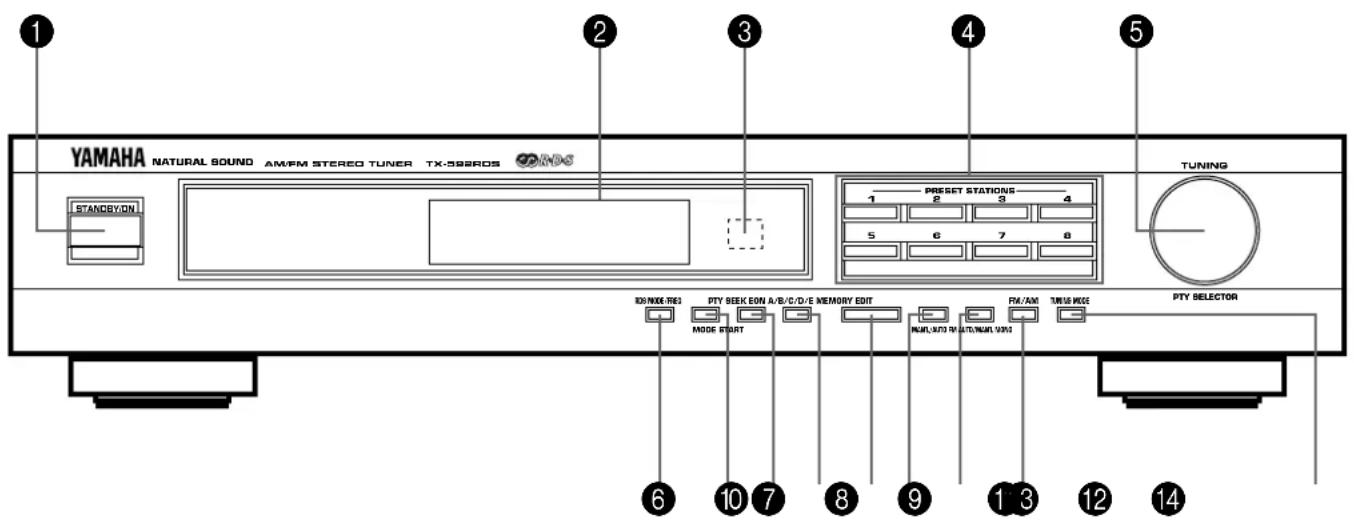

PANNELLO ANTERIORE

Interruttore di accensione (STANDBY/ON)

Adgni successiva pressione dell'interruttore l'apparecchio passa alternativamente alla modalità di attivazione a quella di attesa.

Modalità di attesa

In questa condizione l'apparecchio consuma una piccolissima quantità di corrente per poter ricevere i segnali infrarossi dal telecomando.

Quadrante delleindicazioni

Visualità le frequenze delle stazioni ed altre informazioni varie. Per dettagli vedere alla pagina successiva.

Sensore del telecomando

Riceve i segnali dei telecomandi forniti insiemeagli amplificatori o sintonizzatori YAMAHA.

Tasti delle stazioni predesignate (PRESET STATIONS)

Selezionare il numero di una stazione più predisposta (da 1 a 8).

Comando di sintonizzazione (TUNING) e selezione PTY TY SELECTOR)

Per la sintonizzazione su una certa stazione desiderata. Vieneancheutilizzato per il richiamo,in base al tipo di prgramma,di stazioni RDS preselezionate.

Tasto di commutazione di modalità RDS DS MODE/FREQ)

Durante la ricezione di una stazione RDS, agenda su quello tasti si modifica la visualizzazione sul quadrante, in ordine successivo, delle modalità PS, PTY, RT e/o CT (se la stazione dispone di quosti servizi RDS), e della frequenza della stazione ricevuta.

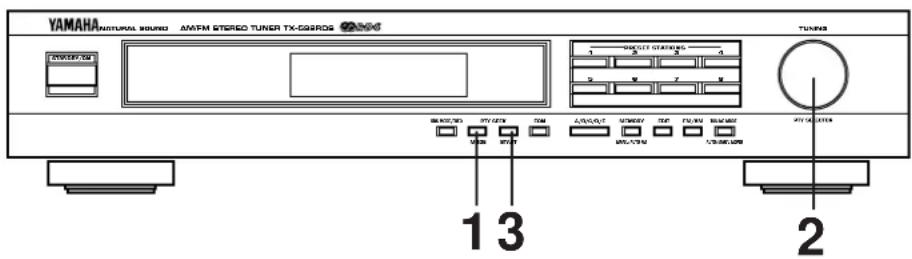

Tasto della modalità di ricerca per tipi di programmaticity SEEK MODE)

Premendo quello tasto di inseisce l'apparecchio in modalità di ricerca per tipi di programma.

Tasto di avvio della ricerca per tipi di programma (PTY SEEK START)

Dopo aver designato il tipo di programma desiderato in modalità PTY SEEK, premere quello tasting per avviare la ricerca.

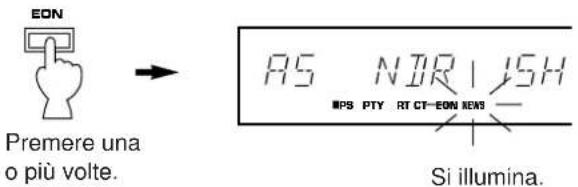

Tasto di amplificazione di altre reti (EON)

Agire su quello tasto per la selezione di un tipo tipo di programma desiderato (NEWS, INFO, AFFAIRS, SPORT) se si desidera richiamare automaticamente un programma radio di quel tipo.

Tasto A/B/C/D/E

Agire su quello tasto per selezionare la gamma (da A a E) per la memorizzazione delle stazioni.

Tasto di memorizzazione (MEMORY, MAN'L/AUTO FM)

Premendo quello tasto l'indicazione MEMO lampeggia per circa 5 secondi. Durante quello periodo premere il tasto di preselezione (PRESET STATIONS) desiderato per memorizzare in quel numero la stazione la cui frequenza è visualizzata sul quadrante. Premendo e tenendo premuto per altre 3 secondi quello tasto, si avvia la sintonizzazione a preselezione automatica.

(Per dettagli vedere a pag. 80.)

Montaggio (EDIT)

Tasto usato per scambiare fra di loro le rispettive posizioni di due stazioni predesignate.

Tasto di selezione della banda FM/AM

Agire su dato tasto per selezionare, alternativamente, le bande FM o AM.

Tasto di commutazione della modalità di sintonizzazione (TUNING MODE, AUTO/MAN'L MONO)

Agire su questo tasto per selezionare, alternativamente, la modalità di sintonizzazione automatica o manuale. Se sul quadrante è presente l'indicazione "AUTO", è attivata la modalità automatica. Se l'indicazione è spenta, è attivata la modalità manuale.

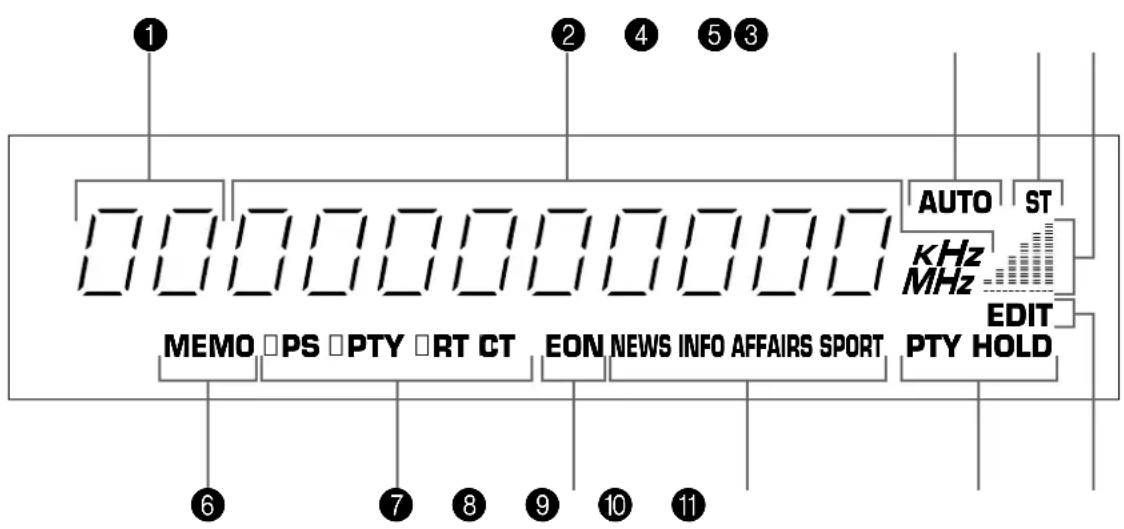

QUADRANTE DELLE INDICAZIONI

Indicazione di posizione della stazione predesignata

Viene visualizzata la lettera della gamma (A, B, C, D o E) ed il numero (da 1 a 8) che indica lo posizione della stazione insertita in memoria.

2 Indicazione della frequenza della stazione

Viene visualizzata la banda e la frequenza della statzione sui cui si è sintonizzati, o altre informazioni relative.

3 Indicazione di sintonizzazione automatica (AUTO)

Si illumina quando l'apparecchio è in modalità di sintonizzazione automatica.

4 Indicazione di trasmissione stereo (ST)

Si illumina quando viene ricevuta una trasmissione FM stereo con segnale sufficientemente forte.

5 Misuratore del livello del segnale

Indica il livello del segnale della stazione ricevuta. In caso di interferenze dovute a rimbalzi del segnale, l'indicazione del livello si abbassa.

6 Indicazione di memorizzazione (MEMO)

Premendo il tastingo MEMORY esta indicatione si mette a lampeggiare per circa 5 secondi. Durante quello periodo di tempo la stazione visualizzata cui èssere insertita in memoria in una certa posizione determinabiletramite il tastingo A/B/C/D/E e PRESET STATIONS.

7 Indicazioni della modalità RDS

I nomi delle modalità RDS disponibili nella stazione RDS in corso di ricezione si illuminano. L'eventuale illuminazione della spia che si trova a sinistra del nome di agli modalità indica che è attualmente attivata quella particolare modalità RDS.

8 Indicazione di altre reti (EON)

Si illumina durante la ricezione di una stazione RDS che utilizes il servizio di trasmissione dati EON-PTY.

9 Indicazioni dei nomi dei tipi di programmi

Il nome del tipo di programma selezionato in modalità EON si illumina.

10 Indicazione di ricerca di programma (PTY HOLD)

Si illumina durante l'esecuzione della ricerca del tipo di programma, in modalità PTY SEEK.

11 Indicazione di scambio (EDIT)

Lampeggia la prima volta che si preme il tasto EDIT per iniziare la procedura di scambio di stazioni memorizzate, e si illumina per un breve momento, ad indicate che lo scambio ha avuto luogo, quando lo stesso tasto EDITiene nuovamente premuto alla fine della procedura.

SINTONIZZAIONE

Normalmente, se i segnali delle stazioni sono forti e non vi è interferenza, è possibile una ricerca automatica veloc (SINTONIZAZIONE AUTOMATICA). Tuttavia se il segnale della stazione prescelta è debole, è necessario sintonizzato manualmente (SINTONIZAZIONE MANUALE).

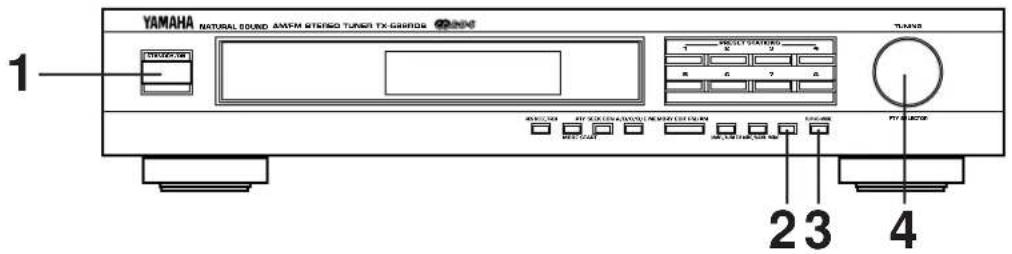

SINTONIZZAIONE AUTOMATICA SINTONIZZAIONE MANUALE

1 Accendere l'apparecchio.

2 Scegliere la banda di ricezione (FM o AM) nelle sitiene d'occhio il quadrante.

4 Sintonizzarsi sulla stazione desiderata.

Per stazioni di frequenza più alta, ruotare il commando leggermente verso destra. Per stazioni di frequenza più Bassa, ruotarlo verso sinistra.

• Se le stazione dove si è fermata la ricerca della sintonizzazione non è quella desiderata, ruotare un'altra volta.
• Se la ricerca per la sintonizzazione non si arrosta alla stazione desiderata (perché i segnali della stazione stessato sono deboli), passare al metodo di sintonizzazione manuale.

1 Accendere I'apparecchio.

2 Scegliere la banda di ricezione (FM o AM) nelle sitiene d'occhio il quadrante.

4 Sintonizzarsi manualemente sulla stazione desiderata.

Note

• Sintonizzandosi manuallye su una stazione FM, esta viene rivevuta automaticamente in mono per augmentare la qualita del segnale.
• La frequenza della stazione sulla quale si è sintonizzati viene indicata sul quadrante. In caso di ricezione di una stazione RDS che utilizes il servizio dati PS l'indicazione della frequenza viene sostituita dal nome della stazione. Per dettagli vedere a pag. 84.

Terminato I'uso dell'apparecchio

Premere di nuovo l'interruttore STANDBY/ON per tornare alla modalità di attesa.

PREDISPOSIZIONE DELLA SINTONIZAZIONE

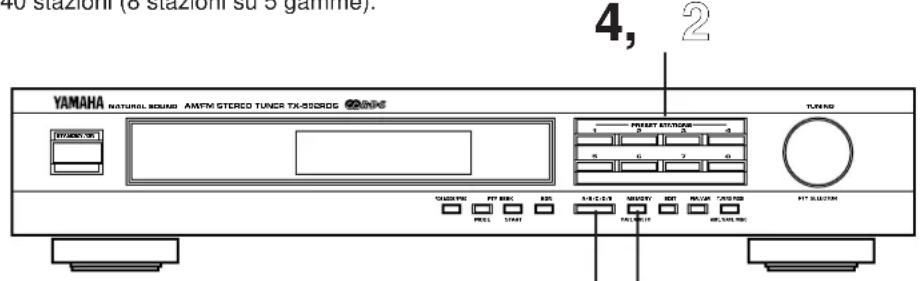

MEMORIZZAIONE MANUALE DELLE STAZIONI SINTONIZZATE

Questo apparecchio poto memorizzare le frequenze delle stazioni sintonizzate. Con questa funzione, si poto poi richiamare qualsiastazione desiderata semplicamente selezionando il numero che contiene la stazione predisposta corrispondente. Possono essere memorizzate fino a 40 stazioni (8 stazioni su 5 gamme).

2, 3

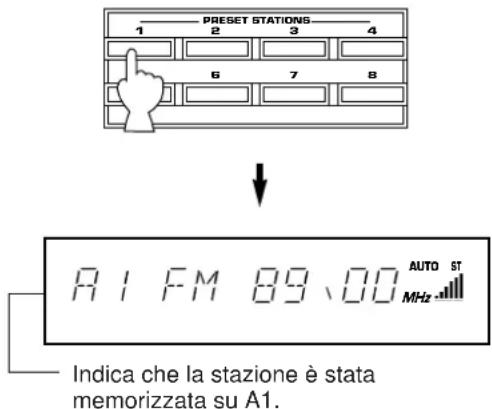

Memorizzazione delle stazioni

1 Sintonizzarsi sulla stazione desiderata. Vedere la procedura alla pagina precedente.

2 Tenendo d'occhio il quadrante, scegliere la gamma (da A a E) nella quale si vuole memorizzare la stazione.

4 Premere il tasting di memorizzazione nel quale si vuole inseire la stazione, prima che l'indicazione "MEMO" scompaia dal quadrante.

• Allo stesso modo, programmare autres stazioni su A2, A3 ... A8.
• Se al precedente punto 2 si selezione una gamma diversa, dello stesso tasto di preselezione cui quere memorizzata un'altra stazione (sino a 5).

Richiamo delle stazioni preselezionate

Scegliere la gamma dei tasti della stazione predisposta.

2 Premere il tastinge la stazione desiderata.

Note

• Una nuova stazione può essere programmata alizio della precedente.
• Per le predispositionsi, la regolazione della modalità di ricezione (stereo o mono) viene memorizzata insieme alla frequenza della stazione.

Protezione della memoria

Il circuito di protezione della memoria evita la perdita dei dati programmati quando l'apparecchio viene portato in modalità di attesa, o se il cavo di alimentazione viene staccato alla presa di corrente, o se si verificano cadute di tensione. Se perché l'alimentazione rimane staccata per altre 1 settimana, la memoria potrebbe andare perduta. In tal caso la programmazione dovrè essere rifatta dall'inizio.

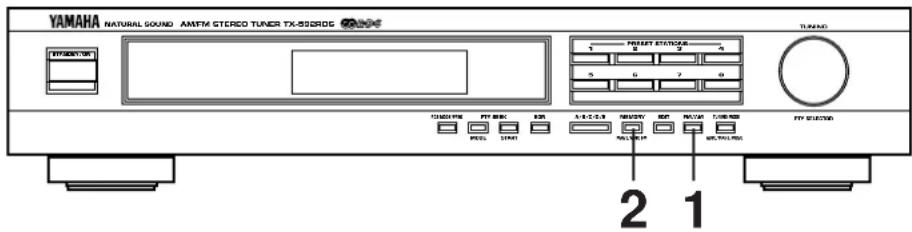

MEMORIZZAZIONE AUTOMATICA DELLE STAZIONI SINTONIZZATE

Per le sole stazioni RDS è possibile utilizzare la funzione di memorizzazione automatica delle stazioni sintonizzate. Con esta funzione l'apparecchio automaticamente sintonizza e memorizza, in ordine successivo, le stazioni RDS con i segnali più forti. Come per la memorizzazione manuale descritta a pag. 79, possono essere memorizzate sino a 40 stazioni.

Memorizzazione delle stazioni

1
2

La sintonizzazione automatica ha inizio da A1. Le stazioni vengono programmate nelle posizioni A1, A2, ... e A8, nell'ordine.

• Se le stazioni ricevibili sono più di quello, esse vengono successivement memorizzate, nell'ordine, nei numero delle gamma successive (B, C, D e E).

Al termine della memorizzazione automatica

Sul quadrante viene visualizzata la frequenza dell'ultima stazione preselezionata.

Per mezzo della procedura descritta al paragrafo "Richiamo delle stazioni preselezionate" di pag. 79, controllare il contentuto ed il numero delle stazioni memorizzate.

Richiamo delle stazioni preselezionate

Vedere la procedura descrietta all'omonimo paragrafo di pag. 79. Sul quadrante compare l'indicazione della frequenza o il nome della stazione richiamata.

Note

• La ricerca delle stazioni per la sintonizzazione automatica viene effettuata su tutte la gamma delle frequenze RDS sintonizzabili, sino a quando siano state memorizzate le stazioni sono a E8. Se il numero di stazioni sintonizzabili è insufficiente a raggiungere la posizione E8, la ricerca si arrresta automaticamente dopo aver terminato l'esploration dell'intera gamma.
• Questa funzione memorizza automaticamente solamente le stazioni RDS con un segnale sufficientemente forte. Se il segnale della stazione che si vuole memorizzare è debole, procedere alla sintonizzazione manuale in mono, e programmare poi la stazione come descriptors a pag. 79, al paragrafo "Memorizzazione delle stazioni".
• In certi casi, questa funzione può non riuscire a sintonizzarci su una stazione la cui riscione è invece regolarmente possibile nella modalità di sintonizzazione automatica. Ciò è dovuto al fatto che insieme ai segnali della trasmittente, Questa funzione riceve contemporaneamenteanche un notevole volume di dati per l'identificazione del programma (PI = Program Identification).
• Se la ricerca a sintonizzazione automatica per la memorizzazione non ha successo, la ricerca termina dopo che l'indicazione "NOTHING" ("nulla") ha lampeggiato sul quadrante per circa 3 secondi.
• Una stazione preselezionata può essere sostituita con un'altra stazione FM o AM, semplicemente eseguendo la procedura descritta alla sezione "Memorizzazione delle stazioni" di pag. 79.

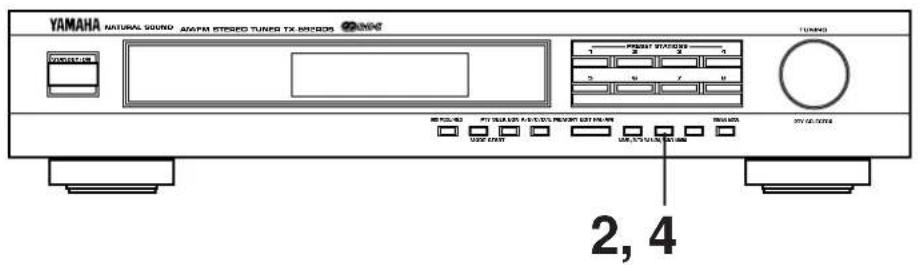

COMMUTAZIONE DELLE STAZIONI MEMORIZZATE

La posizione di due stazioni memorizzate più essere commutata nel modo seguente.

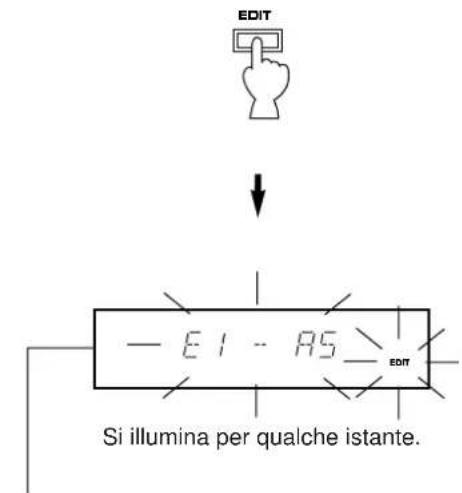

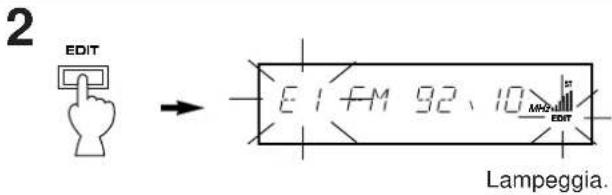

Esemblio:

Si vuole portare su A5 la stazione attualmente memorizzata nella posizione E1, e viceversa.

1 Agendo come descritto al paragrafo "Richiamo delle stazioni preselezionate", a pag. 79, richiamare la stazione che si trova in posizione E1.

3 Con lo stesso metodo di cui al precedente punto 1, richiamare la stazione memorizzata nella posizione A5.

4

Indica che lo scambio di posizione delle stazioni è stato completato.

RICEZIONE DELLE STAZIONI RDS

Il sema RDS (Radio Data System) e un sestma di trasmissione dat che sta venendo po alla volta introdotto delle stazioni FM di molti paesi. Le stazioni che utilizzano losto sestma trasmettono, in aggiunta al normale segnale radio, anche un flusso di dati non percepibili allorecchio, ma visualizzabili, outilzzabili in la tra maniera. I dati RDS contengono varie informazioni, quali le PI" (identificazione dei programmi), "PS" (nome del servizio trasmittente), PTY" (tipdei programmi), RT (teradio), CT (ora esatta), EON (amplificazione di alte reti) ed alte ancora. La funzione RDS viene utilizzata da tutte le stazioni della stessa rete. * Questo appearecchio dispone delle modalita PI, PS, PTY, RT, CT e EON per la ricezione dei dati e dei programmi delle stazioni che trasmettono con il systema RDS.

Visualizzazione dei dati RDS

H

IPS PTY

1

RTCT

F

1

AUTO

SPORT

DST

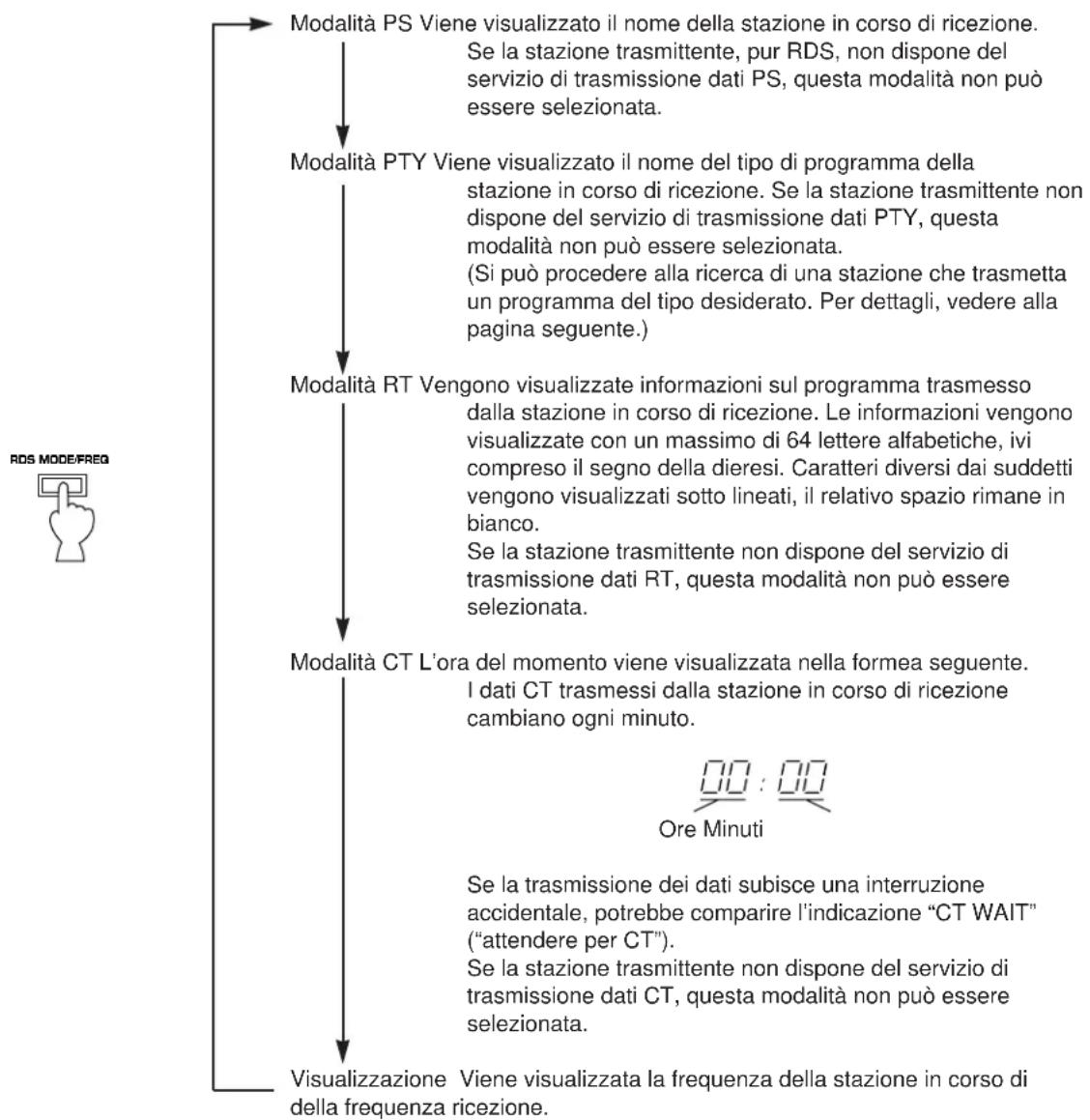

Per la visualizzazione dei dati RDS l'apparecchio più essere utilizzato in una delle cinque modalità seguenti.

Modalità PS (Program Service = Nome del "servizio"):

In luogo della frequenza visualizza il nome della stazione sulla quale si è sintonizzati.

Modalità PTY (Program Type = tipo del programma):

Visualizza il tipo di programma trasmesso alla stazione sulla quale si è sintonizzati. I programmi trasmessi dalle stazioni RDS sono classificati in 15 tipi diversi. Per dettagli vedere alla pagina seguente.

Modalità RT (teleradio):

Fornisce informazioni sul programma (titolo della canzone, nome del cantante, ecc.) trasmesso alla stazione RDS in corso di ricezione.

Modalità CT (indicazione dell'ora):

Visualità l'ora del momento. Il segnale proviene alla stazione RDS in corso di ricezione.

Modalità EON (amplificazione di altre reti):

Passa automaticamente dalla trasmissione in corso di ascolto alla riscione di un programma del tipo desiderato non appena la trasmissione di quest'ultimo ha inizio. Al termine della trasmissione di tale programma, l'apparecchio ritorna a quello in riscione precedentemente (o a un altro programma della stessa stazione).

Tipi programmi in modalità PTY

NEWS Notiziario:

Brevi resoconti di fatti ed eventi, presentazione di opinioni, reportage ed attualità.

AFFAIRS Affari correnti:

Un programma dedicato ad argomenti specifici, essenzialmente basato su certe notizie, che vengono presentate ancche sotto vari altri aspetti e forme, comprendenti analisi e discussioni.

INFO Informazioni:

Un programma il cui intento è quello di dare consigli, nel senso più lato del termine, su vari argomenti, quali previsioni meteorologiche, problemi concernenti i consumatori, suggerimenti di ordine medico, ed altri.

SPORT Sport:

Programmi riguardanti lo sport in tutti i loro aspetti.

EDUCATE Educazione:

Programmi intesi principamente a scopo educativo, nei quali l'aspetto formativo è fondamentale.

DRAMA Drammi:

Tutti i tipi di trasmissioni a carattere teatrale.

CULTURE Cultura:

Programmi riguardanti aspetti varietelle culture nazionali o regionali, compresi problemi di ordine religioso, filosofia, scienze sociali, lingue, teatro, ed altro.

SCIENCE Scienza:

Programmi dedicati alle scienze naturali ed alla Tecnologia.

VARIED

Varie:

In esta classificazione rientrano tutti quei programmi, essenzialmente basati sulla parola, di natura leggera, e non coperti nelle categorie precedenti. Si possono citare come esempio i programmi di quiz, giochi vari, interviste con personalità, commedie e satire.

POP M

Pop:

Musica leggera, considerata generalmente di large interesse al momento, e spesso presente nelle tabelle currenti, o più recenti, relative alle vendite di dischi.

ROCK M

Rock:

Musica moderna contemporanea, solitamente composta ed eseguita da musicisti molto giovani.

M.O.R.M

M.O.R.:

Musica a "mezza strada". Termine comunamente usato per descrivere musica di più facile ascolto, in contrasto con la musica pop, rock o classica. La musica di但这a categoria è spesso, ma non sempre, vocale, e solitamente di breve durata (brani di meno di 5 minuti).

LIGHTM

Classici leggeri:

Musica classica destinata piuttosto al长大 pubblico che non a pochi amatori. Esempi di musica di questa categoria sono composizioni strumentali, ed opere vocali o corali.

CLASSICS

Classici seri:

Esecuzione di grande opere sinfoniche, di musica da camera e di opere.

OTHER M

Altra musica:

Stili musicali che non si adattano a nessuna delle precedenti categorie. Categoria usata sopruttutto per musica di tipo specialistico, di cui jazz, rhythm e blues, folk, country e reggae sono alcuni esempi.

Modifica delle modalità RDS

Nel corso della ricezione di una stazione RDS, sul quadrante si illuminano leindicazioni, fra tutte delle disponibili ("PS", "PTY", "RT" e/o "CT"), che quella stazione effettamente cui utilizzare. Agendo sul tasto RDS MODE/FREQ una o più volte si cui modificare la modalità di visualizzazione fra le varie modalità RDS utilizzate alla stazione RDS che viene ricevuta. Ricordare che le modalità RDS non utilizzate alla stazione non possono essere selezionate.

L'eventuale illuminazione della spia che si trovava a sinistra del nome di agli modalità indica che è attualmente attivataQLI particolare modalità RDS.

• During la ricezione di una stazione RDS non premere il tasto RDS MODE/FREQ prima che almeno uno dei nomi delle modalità RDS via apparso sul quadrante. Se il tasto viene premuto prima dell'apparizione automatica, uno o più nomi delle modalità RDS si illumininano sul quadrante, e la modalità non può essere modificata. Ciò è dovuto al fatto che l'apparecchio non ha alcora ricevuto tutti i dati RDS che la stazione può inviare.
• Se non vi è alcun nome di modalità RDS illuminata sul quadrante, la modalità non può essere modificata.

Note

Lapprecchio n e in grado di utilzzare il sstema RDS se il segnale rcevuto non e sufficientamente forte. In particolare, poche per la modalita RT (teleradio) si richiede la ricezione di una notevole quantita di dati, la modalita RT potrebbe non riuscire ad essere visualizzata, anche se la visualizzazione di altre modalita RDS (quali PS, PTY, ecc.) risulta possibie.
- Se le condizioni di ricezione sono scadenti, la riscione dei dati RDS potrebbe non essere possibile. In tali casi agire sul tasto TUNING MODE e cancellare dal quadrante l'indicazione "AUTO". La riscione passa da stereo a mono, ma passando poi alla modalità RDS, i dati RDS sono venire visualizzati.
- Se l'intensità del segnale diminuisce progressivement, a causa di interferenze esterne, quando si è in corso di ricezione di una stazione RDS, la riscione dei dati RDS potrebbe venire interrotta all'improvviso, quando sul quadrante compare l'indicazione "WAIT" ("attendere per ...").

Richiamo di un programma del tipo desiderato fra le stazioni RDS memorizzate (PTY SEEK)

Designando una certa categoria di programma, l'apparecchio si mette automaticamente alla ricerca delle stazioni RDS che, fra tutte哪些 containe nella memoria, trasmettono a quel tipo di programma.

• Le stazioni RDS sono classificate in 15 diverse categorie per tipo di programma. Per ulteri di dettagli, vedere a pag. 83.

1 Attivare la modalità PTY SEEK.

• Sul quadrante lampeggia il tipo di programma della stazione in corso di ricezione al momento, oppure l'indicazione "NEWS".

2 Selezionare il tipo di programma desiderato.

3 Iniziare la ricerca di tutte le stazioni RDS preesignate.

Lampeggia.

• Sul quadrante compare l'indicazione "PTY HOLD".

• Non appena viene individuata una stazione che trasmette un programma del tipo ricercato, l'apparecchio si arresta a quella stazione e il tipo di programmma compare sul quadrante. Se la stazione trasmetteanche dati PS,la ricezione passa poi alla modalità PS.

• Se la stazione sintonizzata non è quella desiderata, premere di nuovo il tasto PTY SEEK START. L'apparecchio si mette di nuovo alla ricerca di un'altra stazione che trasmetta il programma del tipo desiderato.

• Si non viene individuata alcuna stazione che trasmetta il programma del tipo desiderato, sul quadrante compare l'indicazione "NOTHING" (nulla), che ritorna poi a quella della frequenza. Se la stazione trasmetteanche dati PS, la ricezione passa poi alla modalità PS.

• Se, quando é in corso la ricerca, si preme di nuovo il tasto PTY SEEK START, Questa modalità viene cancellata, e si rotorna a quella di indicazione della frequenza. Se la stazione trasmetteanche dati PS, la ricezione passa poi alla modalità PS.

Cancellazione della funzione

Premendo ahora una volta il tasto PTY SEEK MODE, la modalità PTY SEEK viene cancellata e si ritorna a quella di individazione della frequenza. Se la stazione trasmetteanche

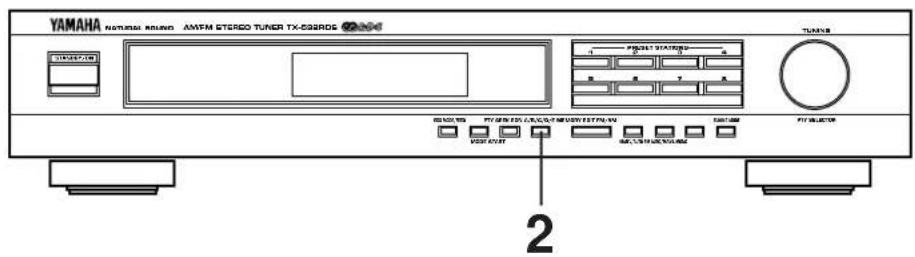

Richiamo automatico di un programma del tipo desiderato nel momento in cui ne inizia la trasmissione

Questa funzione utilizza il servizio dati EON (amplificazione di altre reti) delle stazioni RDS. Semplicamente selezionado il tipo di programma desiderato (NEWS, INFO, AFFAIRS o SPORT), l'apparecchio provvede automaticamente alla ricerca da una stazione che trasmetta un programma del tipo desiderato e, una volta individuatolo, ne inizia la risizione non appena il programma stesso ha inizio, sostuendolo a quello in corso di ascolto al momento.

• Questa funzione può essere utilizzata solamente se è in corso di ricezione una stazione RDS che utilizes il servizio dati EON-PTY. Durante la ricezione di una tale stazione l'indicazione "EON" del quadrante è illuminata.

1 Verificare che l'indicazione "EON" del quadrante sia illuminata.

• Se l'indicazione "EON" non risulta illuminata,trasferire la ricezione ad una stazione RDS che utilizzi ilsystema EON.
  2 Selezionare il tipo del programma desiderato: NEWS, INFO, AFAIRS o SPORT.

Viene eseguita la ricerca fra tutte le stazioni RDS memorizzate, presenti in sostofondo. Una volta individuato il programma, la relativa ricezione viene attivata non appena ne inizia la trasmissione.

3 Terminata la trasmissione del programma cosi richiamato, si rotorna al programma in corso di ricezione precedentente (o a un'alto programma della stessa stazione).

Cancellazione della funzione

Premere una o più volte il tasto EON, sino a quando sul quadrante tutti i nomi di tipi di programmi risultano spenti.

Se l'apparecchio non funzione correttamente, controllare i punti seguenti per vedere se il problema è risolubile con le semplici soluzioni proposto. In caso negativo o se il problema non è stato previsto nella colonna PROBLEMA, staccare il cavo di alimentazione e rivolgersi ad un rivenditore autorizzato YAMAHA o ad un centro assistenza.

	PROBLEM A	CAUSA	RIMEDIO
FM	Ogni tanto si sentono scariche (specie in zone con segnale debole).	Rumori provenienti dall'impianto elettrico di veicoli in transit.	L'antenna FM delve essere collocata il più in alto possibile, lontano alla strada e collegata con cavo coassiale.
		Rumori causati da termostati o altri dispositivi elettrici.	Applicare un soppressore di rumore al disposizione responsabile del disturbo.
	La riscione stereo FM è molto disturbata.	A causa delle caratteristiche della riscione stereo FM, il fenomeno più essere dovuto solo alla distanza eccessiva della trasmittente o ad un'antenna inadequata.	Controllare i collegamenti dell'antenna. Provare ad usare un'antenna FM a più elementi. Passare alla modalità di sintonizzazione manuale.
	L'indicazione ST lampeggia e la riscione è disturbata.	L'ingresso dall'antenna è insufficiente.	Usare un'antenna adatta alle condizioni di riscione della zona.
		La sintonizzazione non è perfetta.	Sintonizzarsi meglio.
	Anche usinga una Buona antenna FM si ha distorsione e la riscione non è chiara.	I disturbi derivano dall'riacezione di segnali riflessi.	Posizionare l'antenna in modo da eliminare la riscione dei segnali riflessi.
	I programmi stereo vengono ricevuti in mono.	Il tasting TUNING MODE è posizionato sulla modalità manuale.	Posizionado in modo che sul quadrante compaia l'indicazione "AUTO".
	La sintonizzazione automatica non è in grado di individuire la stazione desiderata.	La stazione è molto debole.	Sintonizzarsi manually. Usare un'antenna FM direzionale di alta qualità.
	Stazioni precedentamente preselezionate non sono più richiamabili.	Il sintonizzato non viene usato da molto tempo.	Ripetere le procedure di preselezione.
AM	La sensitività è insufficiente.	Segnali deboli o colleaguegamenti dell'antenna staccati o imperfetti.	Rifare i colleaguegamenti dell'antenna ad anello AM ed orientarla sino a trovare il punto di miglior ricezione.
	La sintonizzazione automatica non è in grado di individuire la stazione desiderata.		Sintonizzarsi manually.
	La riscione è disturbata da continuare scariche e soffi.	Questi suoni derivano da fulmini, lampade a fluorescenza, motori, termostati ed altri dispositivi elettrici.	Usare un'antenna esterna ed un cavo di messa a terra. Ciò migliorara la situazione, maQUESTi disturbi sono difficili da eliminare del tutto.
	Vengono ricevuti ronzii e cigolii (specie la sera).	Interferenze da un'altra stazione.	Il problema non ha rimedio.
		L'apparechio è vicino ad un tevisore accesso.	Ripositionare quest'apparechio lontano dal tevisore.
GENERALITA	Talvolta l'apparechio non funziona normalmente.	L'apparechio è influenzato da una quale forte sorgente di disturbi esterna (lampi,ccesso di elettricità statica, ecc.), o da un quale erre operativo nel corso dell'uso.	Riportare l'apparechio in modalità di attesa e staccare il cavo di alimentazione nella presa di corrente alternata di rete. Attendere circa 30 secondi, ricollegare l'apparechio all'alimentazione e riprendere il funzionamento.

DATI TECHNICI

SEZIONE FM

Gamma di sintonizzabilità. da 87,5 a 108 MHz

Sensibilitàutilizzabile (DIN)

75 ohm Mono (con rapporto segnale/rumore a 26 dB)

0,9V

75 ohm Stereo (con rapporto segnale/rumore a 46 dB)

24V

Selettivita (2 segnali, 40 kHz dev., ±300 kHz)................................70 dB

Rapporto segnale/rumore(Caricato DIN-NOISE)

Mono (40 kHz dev.) 75 dB

Stereo (40 kHz dev.) 70 dB

Distorsione armonica (a 1 kHz)

Mono 0.1%

Stereo 0,2%

Separazione stereo (a 1 kHz) .50 dB

Rispostainfrequenza

Da 20 Hz a 15 kHz . 0± 1,5 dB

Livello uscita

40 kHz dev. 500 mV

SEZIONE AM

Gamma di sintonizzabilità Da 531 a 1.611 kHz

Sensibilitàutilizzabile 200 V / m

Rapporto segnale/rumore 50 dB

Distorsione armonica a 1 kHz .0,3%

Livello uscita (30% mod. a 1 kHz) 200 mV

GENERALITA

Alimentazione. 230V, 50 Hz

Consumo .7W

Dimensioni (× × ) . 435× 86× 289mm

Peso 3,2 kg

Accessori Cavo di collegamento audio

Antenna AM ad anello

Antenna FM per interni

Adattatore per antenna da 75 e 300 ohm

(Solo modello per la Gran Bretagna)

I dati tecnici sono soggetti a cambiamenti alla preavviso.

CHARACTERISTICAS

L'indicazione "PRESET" non compare mai sul pannello delle indicazioni di quello apparecchio, quale sua la condizione dell'apparecchio stesso. Ignorare tutte le descrizioni e illustrazioni di quello manuale relative all'indicazione "PRESET".

Espanol
