GEBRUIKSAANWIJZING DPX206U KENWOOD

Informatie over het weglooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbol geeft aan dat gebruike elektrische, elektronische producten en batterijen nicht bij het normale huishoudelijkke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze%Xt Gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als alfa invert, spaat u waardevolle hulpbronnen en voorkomt u potentielle negatieve gezelven voor de volksgezondheid en het milieu, die anders kuren ontstaan door een onjuste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterijl loed bevat.

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie (2004/108/EC)

Conformiteitsverklaring met betrekking tot de RoHS richtlij van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37,1422 AC UITHOORN,Nederland

Markering op Produkten die laserstralen gebruiken

Dit label is aangebracht op de behuizing/houver en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou konnen leiden.

Let op

Volume-installing:

Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.

• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhaging van het uitgangsiveau te voorkomen.

Algemeen:

Vermijd het gebruik van externe apparatuur indien het de veilighide tijdens het rijden in gevaar kan brengen.
Maak beslist een back-up van alle belangrijke data. Wij+zijn Niet aansprakelijk voor het verlies van opgenomen data.
Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.

Dempen van het geluid bij ontvangst van een telefoontje

Verbind de MUTE draad middels een los verkrijgbare telefonaccessoire met uw telefoen. (一 14)

Als een telefoongesprek binnenkomt, verschijnt "CALL". (Het audiosystem wird in de pauzestand gezet.)

• Druk op SRC om het geluid van het audiosysteme te beluisteren tijdens een telefoongesprek. "CALL"verdwijnt en de weergave van het audiosysteme worden voortgezet.

"CALL" verwijd'n watneer u het gesprek stopt. (De weergave van het audiosystem wordt hervat.)

Meer over deze gebruiksaanwijzing

• De bediening worden voornamelijk uitgelegd met gebruik van de toetsen op het Voorpaneel.
• De Engelse taal worden gebruikt voor de aanuidingen op het display in deze gebruilsaanwijzing.
• [XX] toont de gekozen onderdelen.
  (一 × X ) verwijst maar verwante uitleg op de aangegeven pagina.

Onderhoud

Reinigen van het toestel: Verwijder vuil van het Voorpaneel met een droge siliconen of zachte doek.

Meer over discs:

• Raak het opnameoppervlak van een disc Niet aan.
• Plak geen plakband e.d. op een disc en gebruik geen disc waar plakband e.d. op geplakt is.
• Gebruik geen toebehoren of hulpstukken voor discs.
  Veeg vanuit het midden van de disc waar de rand.
• Reinig discs met een droge siliconen of zachte doeck. Gebruik geen oplosmiddelen.
• Verwijder een disc in horizontalerichting uith het toestel.
• Verwijder bramen van het middengat en de discrand alvorens een disc teplaatsen.

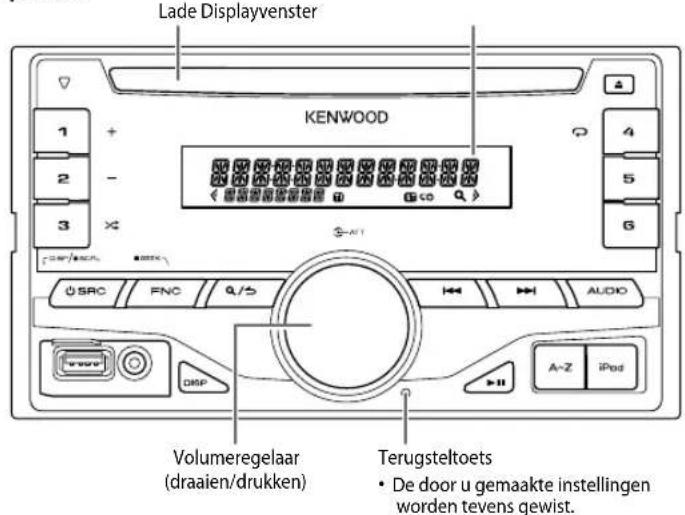

BASISPUMENTEN

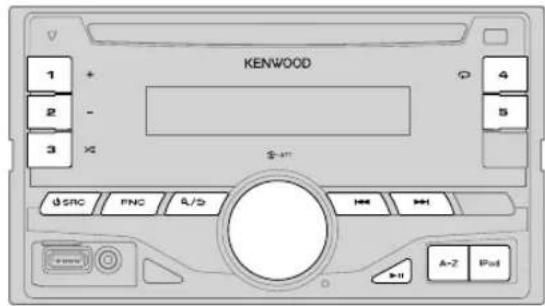

Voorpaneel

Voor het Op het voorpaneel

Inschakelen van de stroom	Druk op SRC.
	• Houd even ingedrukt om de stroom uit te schakelen.
Instellen van het volume Verdraai de volumeknop.
	Druk tijdens weergave op de volumeknop om het geluid te dempen.
	• Druk nogmaals om te annuleren.
Een bronze selecteren	Druk herhaaldelijk op SRC.
	• Druk opiPod om direct iPod als bron te kiezen.
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP-DISP/SCRL.
	• Houd even ingedrukt om de huidige display-informatie rollend te tonen.

STARTEN

1 Kies de displaytaal en annuleer de demonstratie

Na het inschakenen van de stroom (of na het terugstellen van het toestel), toont het display: "SEL LANGUAGE" "PRESS" "VOLUME KNOB"

1 Draai de volumeknop om [ENG] (Engels) of [RUS] (Russisch) te kiezen en druk verzolgens op de knop. [ENG] is de basisinstelling. Het display toont verzolgens: "CANCEL DEMO" "PRESS" "VOLUME KNOB".

2 Druk op de volumeknop. [YES] is de basisinstelling.

3 Druk nogmaals op de volumeknop. "DEMO OFF" versushijnt.

STARTEN

Instellen van de klok

1 Druk op FNC om de [FUNCTION] functie te activeren.
2 Draai de volumeknop om [ CLOCK] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [ CLOCK ADJUST] te kiezen en druk cervolgens op de knop.
4 Draai de volumeknop om de instelleningen te make n druk verrolgens op de knop.

Dag U Minuut

5 Draai de volumeknop om [ CLOCK FORMAT] te kiezen en druk verwolgens op de knop.
6 Draai de volumeknop om [12H] of [24H] te kiezen en druk verwolgens op de knop.
7 Houd eertingedrukt om te voltooien.

Druk op Ambar het voorgaande instelonderdeel terug te keren.

Instellen van de basisinstallingen

1 Druk herhaaldelijk op (B)RE STANDBY functie te activeren.
2 Druk op FNC om de [FUNCTION] functie te activeren.

Druk opAUDIO en voer [AUDIO CONTROL] direct in.

3 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd eertingedrukt om te voltooien.
Druk op amar het voorgande instelonderdeel terug te keren.

Basisinstalling: XX

AUDIO CONTROL

SWITCH PREOUT	REAR/SUBWOOFER: Kiezen ofchyterluidspeakers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het中断paneel (via een exter extersterker).
SP SELECT OFF	/ 5/4 /6 × 9/6/OEM: Overeenkomstig het luidspekerformaat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidspeakers kiezen voor een optimal geluid.

DISPLAY
EASY MENU	ON Zowel de display- als toetsverlichting verandert maar wit bij het invoerenvan [FUNCTION]. ; OFF: Zowel de display- als toetsverlichting blijft als de bij[COLOR SELECT] gekazen kleur. (→ 9)
TUNER SETTING
PRESET TYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband(FM1/ FM2/ FM3/ MW/ LW).; MIX: Vastleggen van een zender onder iedere voorkeurtoetsongeacht de gekazen golfband.
SYSTEM
KEY BEEP	ON Activeren van de toetsdruktoon. ; OFF: Uitschaken.
SOURCE SELECT
BUILT-IN AUX	ON Activeren van AUX als bronkeuze. ; OFF: Uitschaken. (→ 6)
CD READ 1	: Er wordt automatisch onderheid gemaaaktussen een disc met audiobestanden eenen muziek-CD. ; 2: Forceert het afspelen als een muziek-CD. U hoor geen geluidijdensweergave van een disc met audiobestanden.
F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: De upgrade van de firmware worden gestart. ; NO Geannuleerd (upgrades is nietgeactiveerd).Ga voor details aangaande de update van firmware waar: www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON De tijd worden op het display getoond, ook wonneer de stroom is uitgeschakeld. ;OFF: Geannuleerd.
ENGLISH	Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en taginformatie(naam van map, bestand, liedjed, artiest, album).
PUSCKNII

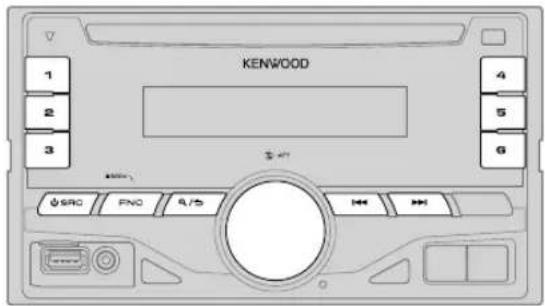

RADIO

Opzoeken van een zender

1 Druk herhaaldelijk op (sRcONER te kiezen.
2 Druk herhaaldelijk op / om FM1/ FM2/ FM3/ MW/ LW te kiezen.
3 Druk op |/om een zender op te zoeken.
- Veranderen van de Zoekmethode voor 1 < 1 > Houd FNC-SEEK herhaaldelijk even ingedrukt.

AUTO1: Automatisch opzoeken van een zender.

AUTO2: Opzoeken van een voorkeurzender.

MANUAL: Handmatig zoekenaar een zender.

• Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
• Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6).

Overige instellingen

1 Druk op FNC om de [FUNCTION] functie te activeren.
2 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd Engedrukt om te voltooien.

Druk op Ambar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

TUNER SETTING
LOCAL SEEK	ON: Opzoeken van uitsluitend zenders met een goede ontvangst. ; OFF: Geannuleerd. • De gemaaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ;NO: Geannuleerd. • Alleen kiesbaar indien [NORMAL] is gekozen voor (PRESET TYPE. (→4)
MONO SET ON	: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). ; OFF: Geannuleerd.
NEWS SET	ON: Het toestel schakelt tijdelijk maar het nuwsprogramma over indien beschikbaar. ; OFF: Geannuleerd.
REGIONAL	ON: Overschakenenaar een andere zender in een bepaalde regio met gebruik van "AF". ; OFF: Geannuleerd.
AF SET	ON: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ; OFF: Geannuleerd.
TI	ON: Het toestel schakelt tijdelijk overaar verkeersinformatie indien beschikbaar ("TI"licht op). ; OFF: Geannuleerd.
PTY SEARCH	Druk op de volumeknop op de PTY-taalkeuze te activeren. Draai de volumeknop op de PTY-taal (ENGLISH/FRENCH/German) te kiezen en druk verwolgens op de knop. Kiezen van het beschikbare programmatype (zie hieronder) en druk verwolgens op l←/→om te starten.
CLOCK
TIME SYNC	ON: Gelijkstellellen van de klok van het toestel op basis van deijd van de Radio Data System zender. ; OFF: Geannuleerd.

RADIO

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] kan allen worden gekozen met golfbanden FM1/FM2/FM3.
• Beschikbare programmatypes:

SPEECH: NEWS, AFFAIRS INFO (informatie), SPORT, EDUCATE DRAMA, CULTURE, SCIENCE, VARIOED. WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT

MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS,OTHER M (overige muziek), JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek)
Het toestel zoekt maar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.
- Wanner het volume wordt aangepastijdens het ontvangen van verkeersinformatie, een noodbericht ofnioswuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanner later weever verkeersinformatie, een noodberichtt ofnioswuitzending wordt ontvangen.

AUX

Voorbereidig:

Kies [ON] voor [BUILT-IN AUX]. ( 4)

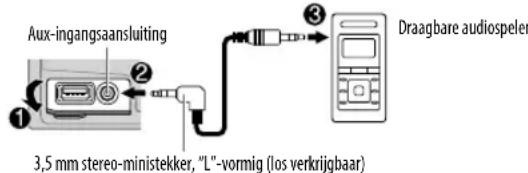

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

2 Druh herhaaldelijk op op 6x te kiezen.
3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren maar een draaqbare audiospeler die met het toestel is verbonden...

1 Druk op FNC om de [ FUNCTION] functie te activeren.
2 Draai de volumeknop om [SYSTEM] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [ AUX NAME SET] te kiezen en druk verwolgens op de knop.
4 Draai de volumeknop om een keuze te make n druk verwolgens op de knop.

AUX(basisinstalling)/ DVD/PORTABLE/GAME/VIDEO/TV

5 Houd eieningedrukt om te voltooien.

Druk op omhar het voorgaande instelonderdeel terug te keren.

CD / USB / iPod /Android

Starten van de weergave

De bron verandert automatisch en de weergave start.

USB-ingangsaansluiting

iPod/iPhone

KCA-iP102/KCA-iP103

Los verkrijqbare accessoire) *1 of

accessorekabel van de iPod/Phone*2

ANDROID*3

Micro USB 2.0-kabel*2

Los verknijgbaar

1 KCA-iP102:30-pin type, KCA-iP103:Verlicht type
2 Laat de kabel wanneer Niet in gebruik Niet in de auto achefter.

Voor het Op het voorpaneel

Weergave / pauze	Druk op ☐
Snel hinterwaarts /voorwaarts*4	Houd |▼/▶even ingedrukt.
Kiezen van een fragment/bestand	Druk op |▼/▶
Kiezen van een map*5	Druk op 1+ 2-
Afspelen herhalen*6	Druk herhaaldelijk op 4☐TRACK REPEAT/REPEAT OFF : Audio-CDFILE REPEAT/ FOLDER REPEAT / REPEAT OFF : MP3/ WMA/ WAV-bestand,iPod of ANDROIDFILE REPEAT/ REPEAT OFF : KME Light/ KMC-bestand *7
Willekeurig afspelen*6	Druk herhaaldelijk op 3☐ DISC RANDOM/RANDOM OFF : Audio-CDFOLDER RANDOM/ RANDOM OFF : MP3/ WMA/ WAV-bestand, KME Light/KMC-bestand, iPod of ANDROID
	Houd 3× even ingedrukt om ALL RANDOM te kiezen.*8

CD/USB/iPod/Android

Voor het Op het voorpaneel

Selecteer de bedieningsfunctie

Houd voor een iPod bron iPod even ingedrukt. MODE ON: Bediening met de iPod *9 MODE OFF: Bediening met het toestel Met een ANDROID bron, (→ 9, [ANDROID SETUP])

Selecteer het Druk herhaaldelijk op 5.

muziekstation De in de hieronder aangeven apparaten opgeslagen ( 9,[MUSICDRIVE]) nummers worden afgespeeld.

• Geselecteerde interne of exter geheugen van een smartphone (massa-opslagklasse).
  Geseleeteerde station van een apparaat met meerere stations.

3 Indien verbonden met een Android appaarat verschijt "Press [VIEW] to install KENWOOD MUSIC PLAY APP", Volg de aanwijzingen voor het installereren van de app. U(Intant tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android appaarat installereren alvorens de verbinding te maken. 12
*4 Voor de ANDROID: Alleen maybeen BROWSE MODE] is gekozen. [→9, [ANDROID SETUP])
Voorde CD:Alleen voor MP3/WMA-bestanden.Werkt Niet voor een iPod/ANDROID.
Voor de iPod/ ANDROID: Alleen maybe wanner MODE OFF / BROWSE MODE is gekozen.
KME Light: KENWOOD Music Editor Light, KMC: KENWOOD Music Control (→ 12)
Voor de CD: Alleen voor MP3/WMA-bestanden.
Weergave/pauze, verspringen, snel-voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met het toestel.

Kies een bestand uit een map/lijst

1 Drukop
2 Draai de volumeknop om een map/lijst te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk cervolgens op de knop.

Snelzoeken

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.
Voor USB (voor KME Light/ KMC-bestanden):
Druk opi //om met een vooraf ingestelde zoekratio te zoeken. (9, [SKIP SEARCH])
Houd I/■leven ingedrukt om met een ratio van 10% te zoeken.
Niet van toepassing op CD- en MP3/WMA/WAV-bestanden.
Voor iPod:
U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoekeken.
Druk op Am Jet zoeken met tekens te activeren.
2 Draai de volumeknop om het teken te kiezen.
- Als u wilt zoeken maar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen " * " in.
Houd 1+2ven ingedrukt om snel van tekens te veranderen.
3 Druk opi/ /om de invoerpositie te veranderen.
Ukunt maximaal 3 tekens (letters) inoeren.
4 Druk op de volumeknop om het zoeken te starten.

• Druk op omwoordteringaar de basismap/het eerste bestand/het eerste menu te gaan.
  Druk op omnaar het voorgaande instelonderdeel terug te keren.
  Houd eivengedrukt om te annuleren.
• Voor iPod alleen van toepassing wanner [MODE OFF] is gekozen. (→ Selecteer de bedieningsfunctie)
• Voor ANDROID alleen van toepassing wanner [BROWSE MODE] is gekozen. (9, [ANDROID SETUP])

CD/USB/iPod/Android

Luisteren maar Tuneln Radio/Tuneln Radio Pro/Aupeo

Voor het luisteren maar Tuneln Radio, Tuneln Radio Pro of Aupeo moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.

• Het toestel geeft het geluid van deze apps wee.

Overige instellingen

1 Druk op FNC om de [FUNCTION] functie te activeren.
2 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd even ingedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

ANDROID SETUP

BROWSE MODE: Bediening met het toestel (met gebruik van de app KENWOOD MUSIC PLAY).; HAND MODE: Bedien andere mediaplayerapps met het Android apparaat (zonder gebruik van de app KENWOOD MUSIC PLAY). Het starten/pauzeren van de weergave en verspringen van bestanden kan nog wel worden uitgevoerd via het toestel.

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station [DRIVE1] tot [DRIVE 5] wordt automatisch gekozen en de weergave start. Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIP SEARCH 0.5% / 1%/5% / 10% : Bij het luisteren aan een iPod, ANDROID of KME Light/ KMCbestand, kunt u de Zoek ratio voor het totaal aantal bestanden kiezen.

DISPLAY-INSTELLINGEN

1 Druk op FNC om de [FUNCTION] functie te activeren.
2 Draai de volumeknop om [DISPLAY] te kiezen en druk cervolgens op de knop.
3 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.

5 Houd eringedrukt om te voltooien.

Druk op omhar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

COLOR SELECT VARIABLE SCAN /CUSTOM R/G/B/ooraf ingestelde kleuren*:Kiezen van de gewenste kleur voor de verlichting van toetsen en het display.

U kunt uw eigen kleur samenstellen (wanneer [CUSTOM R/G/B] of vooraf ingestelde kleuren* is gekozen). De door u gemaakte kleur kan worden opgeslagen in
[CUSTOM R/G/B].
1 Houd de volumeknop even ingedrukt om de gedetailleerde kleurinstelling te activeren.
2 Druk oB/ lom de in te stellen kleur R/G/B) te kiezen.
3 Draai de volumeknop om het niveau (0-9) in te stellen en druk verwolgens op de knop.

DIMMER ON

: De verlichting van het display en de toetsen wordt verzwakt. OFF: Geannuleerd.

BRIGHTNESS 0

31: Kiezen van gewenste helderheitsniveau voor de displayverlichting en de toetsen.

TEXT SCROLL AUTO

ONCE: Kiezen voor het automatisch rollen van display-informatie of slechts

eennaal rollen. OFF:Geannuleerd.

• Vooraf ingestelde kleuren,RED1/RED2/RED3/ PURPLE1/PURPLE2/ PURPLE3/PURPLE4/ BLUE1/BLUE2/ BLUE3/ SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/ GREEN2/ GREEN3/YELLOWGREEN1/YELLOWGREEN2 YELLOW ORANGE1/ ORANGE2/ ORANGERED

AUDIO-INSTELLINGEN

Tijdens het luisteren maar een bron...

1 Druk op AUDIO om de [AUDIO CONTROL] functie te activeren.
2 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd stengedrukt om te voltooien.

Druk op omhar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

SUB-W LEVEL -15 tot +15(0)		Instellen van het subwooferuitgangsiveau.
BASS LEVEL -8 tot +8 (+6)		Instellen van het vast te leggeniveau voor iedere bron. (Kies alvorens de instelling te makeen eerst de gewenste bron.)
MID LEVEL -8 tot +8 (+5)
TRE LEVEL -8 tot +8 (0)
EQ PRO
BASS ADJUST BASS CTR FRQ		60HZ/ 80HZ/ 100HZ/200HZ: Kiezen van de middenfrequente.
	BASS LEVEL	-8 tot +8 (+6): Instellen van hetiveau.
	BASS Q FACTOR	1.00/1.25/ 1.50/ 2.00: Instellen van de kwaliteitsfactor.
	BASS EXTEND	ON: Activeren van verlangde lage tonen.; OFF: Geannuleerd.
MID ADJUST MID CTR FRQ		0.5KHZ/ 1.0KHZ/ 1.5KHZ/ 2.5KHZ: Kiezen van de middenfrequente.
	MID LEVEL	-8 tot +8 (+5): Instellen van hetiveau.
	MID Q FACTOR	0.75/1.00/ 1.25: Instellen van de kwaliteitsfactor.
TRE ADJUST TRE CTR FRQ		10.0KHZ / 12.5KHZ/ 15.0KHZ/ 17.5KHZ: Kiezen van de middenfrequente.
	TRE LEVEL	-8 tot +8 (0): Instellen van hetiveau.

PRESET EQ DRIVE EQ_ / TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/ USER Kiezen van een geschikte, vastgelegde equalizer voor het muziekgenre. (Kies [USER] voor gelebruik van de aangepaste instellenen.) [DRIVE EQ] is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden worden geereduceed.

BASS BOOST LEVEL1 / LEVEL2/ LEVEL3: Kiezen van het gewenste versterkingsniveau voor de lage tonen. :OFF: Geannuleerd.

LOUDNESS LEVEL1 _/ LEVEL2: Selecteren van de gewenste lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau. :OFF: Geannuleerd.

SUBWOOFER SET ON : Activeren van de subwooferuitgang. : OFF : Geannuleerd.

LPF SUBWOOFER THROUGH : Alle signalen worden maar de subwoofer gestuurd. ; 85HZ 120HZ / 160HZ: Audiosignalen met lagere frequenties dan 85 Hz/ 120 Hz/ 160 Hz worden maar de subwoofer gestuurd.

SUB-W PHASE REVERSE (180°)/NORMAL (0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER])

FADER R15 tot F15 (0): Instellen van het balansussen dechter- en Voorluidspreker.

BALANCE L15 tot R15 (0): Instellen van de weergavebalansussen de linker- en rechterluidspreker.

VOLUME OFFSET Voor de AUX:-8 tot +8 (0) ; Voor overige bronnen:-8 tot 0 : Vastleggen van de volume-aanpassing voor iedere bron. (Kies alvorens de instilling te makeer erst de gewenste bron.)

SOUND RECNSTR (Geluidreconstructie) ON: Er worden een compensatie voor de hoge freiquentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloen�aat wordt hersteld voor een realistisch geluid. OFF: Geannuleerd.

Algemeen	Geen geluid.	• Stel het volume op het optimale nivein. • Controleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON"verschijnt.	Schakel de stroom uit en controllerer of de aansluitingen van de luidsprekerdraden goed+zijn geisoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE"verschijnt.	Breng het toestel maar de dichtstbijzijnde reparationservice.
	Receiver werkdt—helemaal Niet.	Stel het toestel terug. (→3)
Radio	• Ontvangst van radio-uitzendingen is slecht. • Statische ruis tijden het luisteren maar de radio.	• Sluit de antennie goed aan. • Trek de antennie volledig uit.
CD/USB/IPod	Disc kan nicht worden uitgeworpen.	Houd ▲ even ingedrukt om de disc geforceerd uit te werpen. Let op dat de disc Niet valt na het uitwerpen. Stel het toestel terug indien het probleem Niet hierdoor word opgelost. (→3)
	U hoor ruis. Gaaar een ander fragment of plaatens een andere disc.
	Fragmentsen worden Niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald wanner de bestanden worden opgenomen.
	"READING" blijft knipperen. Gebruik Niet te veel lagen en mappen.
	Verstrekenijd is net correct. Dit wordtverozaakt door de manier hoe fragmenten zijn opgenomen.
	Juiste tekens worden Niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aanatalsymbolen tonen. Cyrillische hoofdletters hunnen tevens worden getoond indien [PYCCKNI] ias gekozen. (→4)
	"NA FILE"	Controleer dat de disc geschiktte audiobestanden heeft. (→12)
	"NO DISC" Plaatens een afspeelbare disc in de lade.
	"TOC ERROR" Controller et de disc goed is geplaatst en schoon is.
	"PLEASE EJECT" Stel het toestel terug. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem Niet hierdoor word opgelost.

Symptom Oplossing

CD / USB / iPod	"READ ERROR" Kopier de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor Niet werden opgelost, stel dan het USB-apparaat terug of gebruik een ander USB-apparaat.
	"NO DEVICE" Sluit een USB-toestel aan en verander de bron opnieuw in USB.
	"COPY PRO" Er werkelijk en bestand afgespeeld dat gegen kopiën is beveilig.
	"NA DEVICE" Verbind een geschikt USB-apparaat en controllerer de verbindingen.
	"NO MUSIC" Verbind een USB-apparaat dat afspeelbare audiobestanden heeft.
	"iPod ERROR"	Verbind de iPod weeR. Stel de iPod terug.
Android	• Geen geluidijdens weergave. • Geluid worden alleen via Android apparaat uitgestuurd.	• Verbind het Android apparaat opnieuw. • Met [HAND MODE], start u een mediaplayerapp op het Android apparaat en start u verzolgens de weergave. • Met [HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp. • Start het Android apparaat opnieuw op. • Indien het probleem nog Niet is opgelost, kan het Android apparaat het audiosignaal Nietaar het toestel leiden. (→12)
	Weergave is onmogelijk met [BROWSE MODE].	• Controller of de app KENWOOD MUSIC PLAY APP op het Android apparaat is gemstaillere. (→8) • Sluit het Android apparaat opnieuw aan en maak de vereiste instelleningen in [ANDROID SETUP]. (→9) • Indien het probleem nog Niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] Niet. (→12)
	"NO DEVICE" of "READING" blijft knipperen.	• Schakel de opties van de fabrikant op het Android apparaat uit. • Verbind het Android apparaat opnieuw. • Indien het probleem nog Niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] Niet. (→12)
	Weergave wordt onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparaat uit.
	"ANDROID ERROR" / "NA DEVICE"	• Verbind het Android apparaat opnieuw. • Start het Android apparaat opnieuw op.

MEER INFORMATIE INSTALLEREN /VERBINDEN

Algemeen

• Dit toestel kan alleen de volgende CD's afspelen:

Gedetailederde informatiune op omperkingen over afspeelbare audiobestanden vindt u in de handleiding de odVGende website: www.kenwood.com/cs/cce/audiofile/

Afspeelbare bestanden

Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma)
Afspeelbare diskmedia: CD-B/CD-RW/CD-ROM
Bestandsformaat aftspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam.
- Bestandssysteme van afspeelbaar USB-toestel: FAT12, FAT16, FAT32 Zelfs als de audiobestanden aan de bovenstaande normen voldoen, hunnen zich möglichelijk nicht worden afgespeel, affankelijk van het soort media of aparaat en de oststandigheden.

Ongeschikte discs

• Discs die nicht rond zich.
• Discs met kleuren op het opnameoppervlak en vuile discs.
• Opneembare/herschrijfbare discs die nicht zich aufgerond.
• 8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld een adapter te plaatsen.

Meer over USB-apparaten

• Dit koetlen kan op USB-massaopagaparatuur opoglasen MP3/WMA/WAV-bestanden afspeilen.
• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5m is, kan abnormale weergave tot gevolg haben.
• Dit toestel herkest gen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt.

Meer over KENWOOD Music Editor Light en KENWOOD Music Control

• Dit toestel ondersteunt de KENWOOD Music Editor Light app voor pc en de Android™ app KENWOOD Music Control.
  Bij weergave van audiobestanden waaraan data zijn teogveoged met KENWOOD Music Editor Light of KENWOOD Music Control, kunt u audiobestenden opzeken aan de hand van het genre, artieel, album, playlist en liedjes of nummers.
  KENWOOD Music Editor Light en KENWOOD Music Control kunnen worden gedownload van de volgende website: www.kenwood.com/cs/c/

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparatusen (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 möglichniet volledig.
• Indien het Android apparaat zowel massa-opslagklassappearatuur als AOA 2.0 ondersteunt, geeft dit toestel alktd voorrang aan weergave via AOA 2.0.
  Ga voor meer informatie en de laatste compatibiliteitijsljt aanr: www.kenwood.com/cs/ce/

Waarschuwing

• Dit toestel kan uitsluitend worden gebrukt in een auto met 12 Volt gelijktroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
• Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) Niet op het autochassis of de aardedraad (zwart) aan.
• Isoeleer Niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
  Aard dit toestel beslist op het autochassis na het monteren.

Letop

Laat het monteren en verbinden voor de verilghinde door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
- Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdenen van dit toestel Niet aanijdens en kort na het gebruik. Metalen onderden zoals de warmteafvoer en behuizing worden heet.
- Verbind draden van de luidspreker Niet met het autochassis, aardedraad (zwart) en sluit Niet in serie aan.

Monteer het toestel met eenkleinere hoek dan 30^
- Indien de bedravingsbundel van uw auto geen ontstekingsaansluiting hebdt,要去 het ontstekingsdraad (lood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactseultiert worden in- en uitgeschakeld.
- Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
- Controleer na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitenwissenzers enz. van de auto juist functioneren.
- Als de zekering is doorgbrand, controller dan erst of de draden Niet het autochassis raken en verrang verrolgens de oude zekering door een neue met bezelfde stroomsterkte.

Basisprocedure

Haal de sleutel uit het contactslot en ontkoppel verzolgens de aansluiting van de auto-accu.
2 Verbind de draden juist.

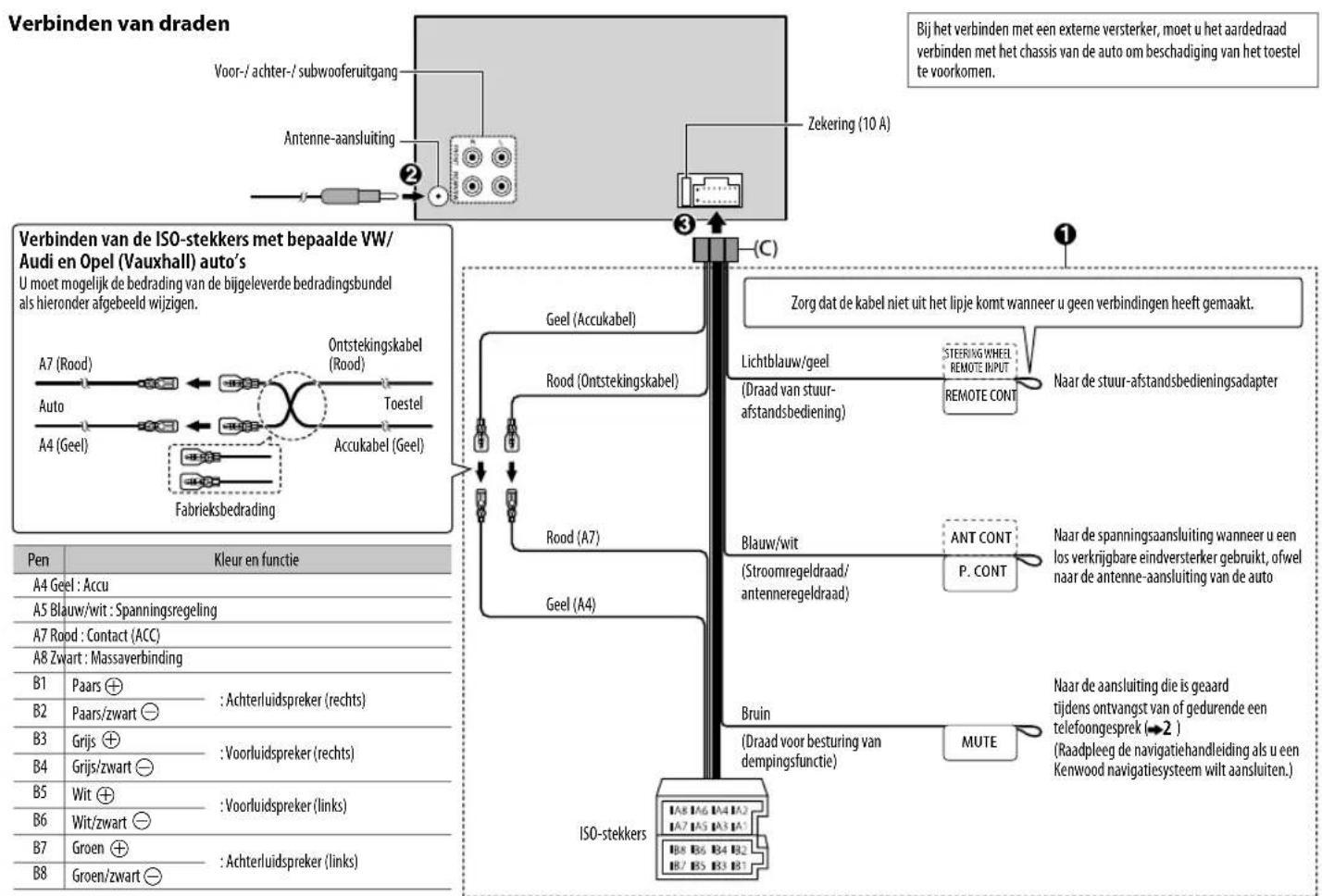

Zie "Verbinden van draden".( 14)
3 Installee het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)".
4 Verbind de aansluiting van de auto-accu.
5 Stel het toestel terug. ( 3)

INSTALLLEREN/VERBINDEN

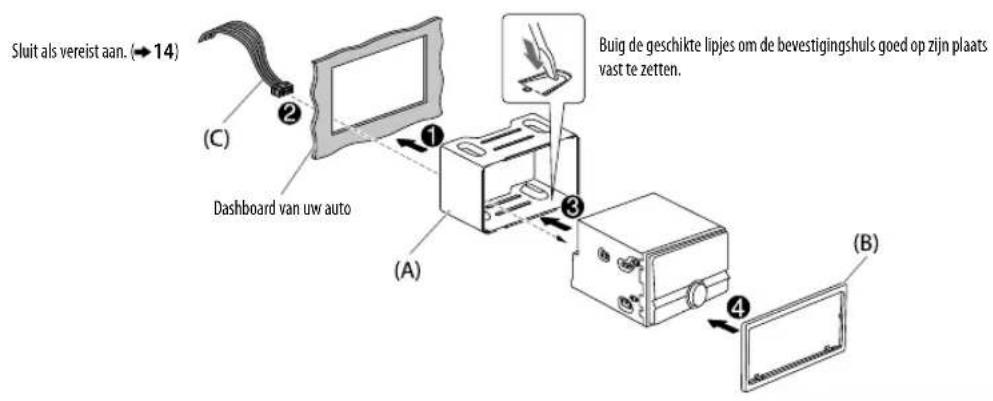

Installeren van het toestel (in-dashboard montage)

Installeren zonder montagehuls

1 Verwijder de bevestigingshuls van het apparaat.
2 Breng de gaten in het apparaat (beide kanten) in lijn met de bevestigingsbeugel van de auto en zet het apparaat met schroeven (los verkrijgbaar) vast.

Gebruik alleen de gespecifieerde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.

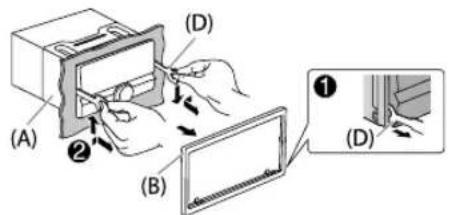

Verwijderen van het toestel

1 Haak de aanslagpen op de verwijdersleutels in de gaten aan beiden kanten van de sierplaat en trek maar u toe.
2 Steek de verwijdersleutels diep in de uitsparingen aan lodere kant en volg dan de pijlaanduidingen zoals hieronder afgebeeld.

Onderdelenlijst voor het installereren

(A) Bevestigingshuls

(B) Sierplaat

(C) Bedrangdingsbundel

(D) Verwijdersleutel

TECHNISCHE GEGEVENS

Tuner	FM Frecquentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare geovelightid (S/R = 26 dB) 0,71 μV/75 Ω
	Onderdrukkingsgeovelightid 2,0 μV/75 Ω(DIN S/R = 46 dB)
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	MW Frecquentiebereik 531 kHz — 1611 kHz (9 kHz stap)
	Bruikbare geovelightid (S/R = 20 dB) 28,2 μV
	LW Frecquentiebereik 153 kHz — 279 kHz (9 kHz stap)
	Bruikbare geovelightid (S/R = 20 dB) 50 μV
CD-speer	Laseriode GaAlAs
	Digital filter (D/A) 8 keer oversampling
	Rotatiesnelheid 500 rpm — 200 rpm (CLV)
	Wow & flutter Onder meetbare limiet
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Totale harmonische verrorming (1 kHz) 0,01 %
	Signaal/ruisverhouding (1 kHz) 105 dB
	Dynamisch bereik 90 dB
	Kanaalscheiding 85 dB
	MP3 decoding Conform MPEG-1/2 Audio Layer-3
	WMA-decoding Compatible met Windows Media Audio

USB	USB-standard	USB 1.1, USB 2.0 (Volledige slelheid)
	Bestandindeling	FAT12/ 16/ 32
	Maximale toevoerstroom	5 V geleijkestroom----1 A
	MP3 decoding	Conform MPEG-1/2 Audio Layer-3
	WMA-decoding	Compatible met Windows Media Audio
	WAV-decoding	Lineair PCM
Audio	Maximaal uitgangsvermögen 50 W × 4
	Volledig bandbreedte-vermögen	22 W × 4 (met minder dan 1 % THV)
	Luidsprekerimpedantie	4 Ω----8 Ω
	Toonbereik	Lage tonen 200 Hz ±8 dB
		Middentonen 2,5 kHz ±8 dB
		Hoge tonen 12,5 kHz ±8 dB
	Preout-niveau/belasting (CD)	2500 mV/10 kΩ
	Preout-impedantie	≤ 600 Ω
Aux	Frequentiewergave (±3 dB)	20 Hz----20 kHz
	Maximale ingangsspanning	1000 mV
	Ingangsimpedantie	30 kΩ
Algemeen	Bedrijfsvoltage	14,4 V (10,5 V----16 V toelaatbaar)
	Maximal stroomverbruik	10 A
	Bedrijfstemperatuar	0°C----+40°C
	Installatie-aftemingen (B × H × D)	182 mm × 111 mm × 158 mm
	Gewicht	1,6 kg

Zonder voorafgaande kennisgeving wijzigbaar.

INDICE PRIMA DELL'USO

PRIMA DELL'USO 2

FONDAMENTI 3

OPERAZIONI PRELIMINARI 3

RADIO 5

AUX 6
