GEBRUIKSAANWIJZING MD 84106 LIFE P72027 MEDION

1. Over deze handleiding .... 5

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -symbolen....5
1.2. Doelmatig gebruik 6

2. Aanwijzingen over de conformiteit 6

3. Veiligheidsaanwijzingen

3.1. Gebruiksveiligheid 7
3.2. Plaats van opstelling....8
3.3. Reparatie....8
3.4. Omgevingsomstandigheden 9
3.5. Voeding....10
3.6. Het dvd-station....11
3.7. Oortelefoon 11
3.8. Omgaan met batterijen 11
3.9. Omgang met lithiumaccu's 12

4. Voorbereiding....13

4.1. Inhoud van de verpakking ....13

5. Overzicht van het toestel 14

5.1. Dvd-speler....14
5.2. Bovenzijde dvd-speler 15
5.3. Linkerzijde dvd-zijde 15
5.4. Monitor....16
5.5. Rechterzijde monitor 17

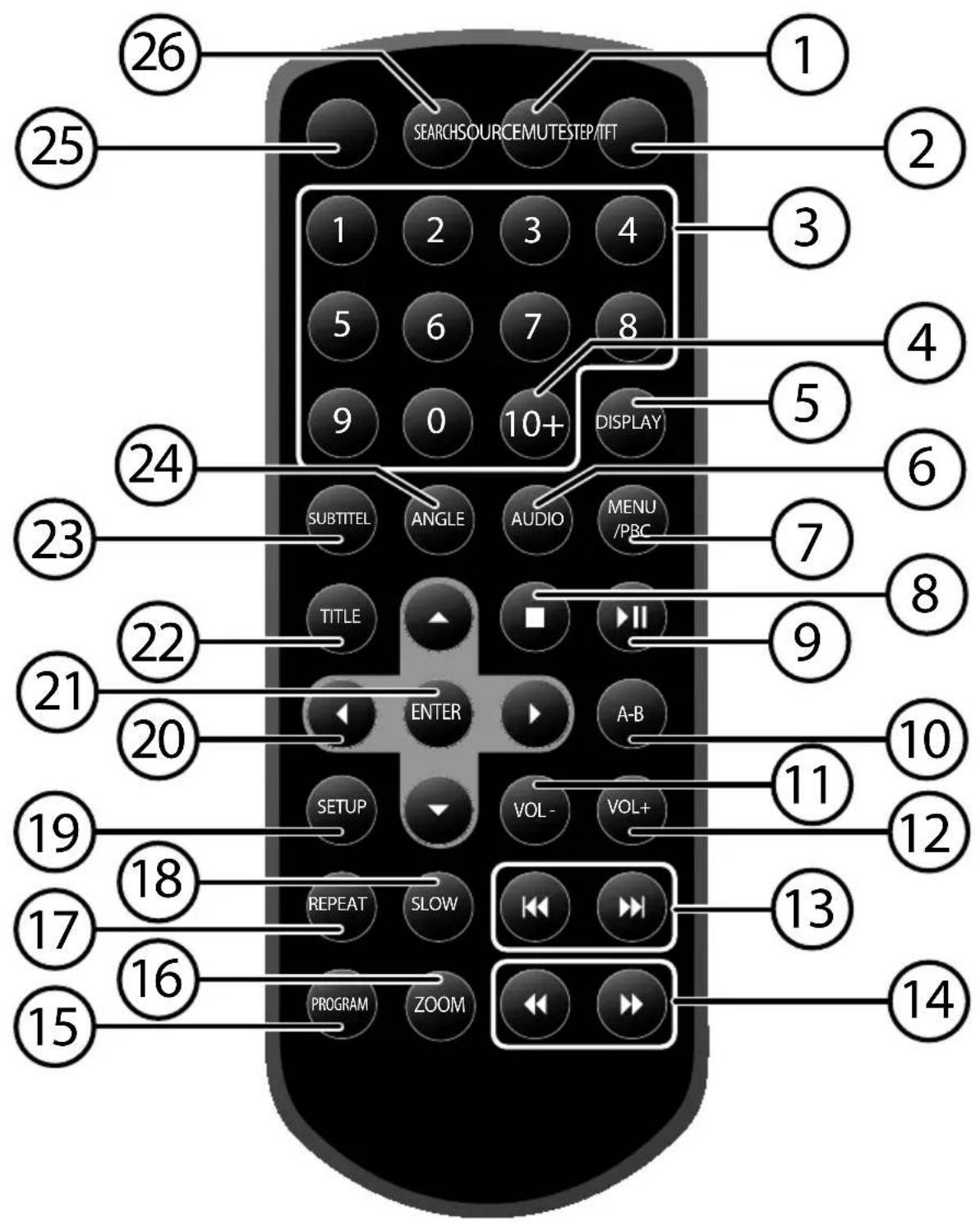

5.6. Afstandsbediening 18

6. Algemeen 20

6.1. Informatie over dvd ....20

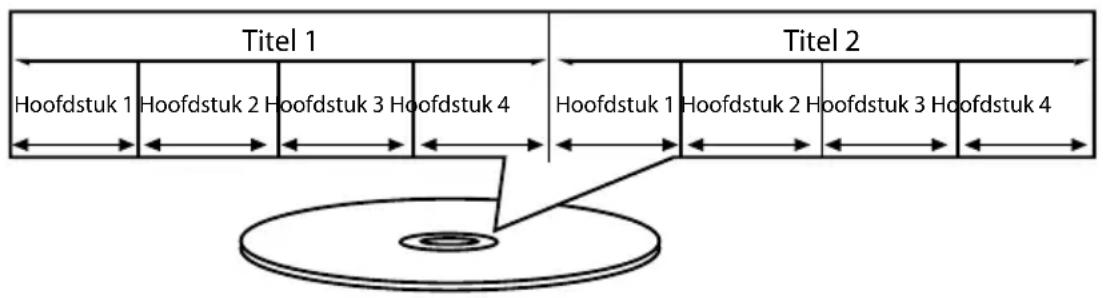

6.2. Opbouw van een dvd ....20

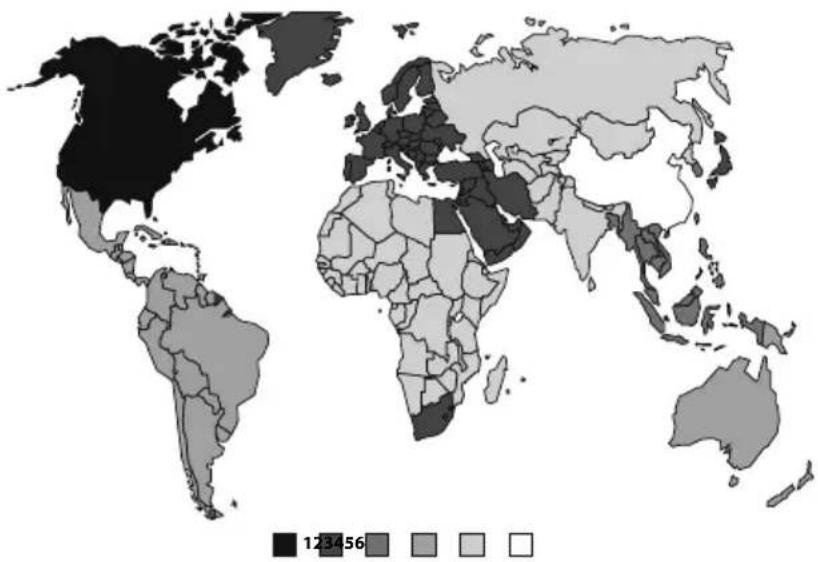

6.3. Regiocodes....21
6.4. Afspeelbare indelingen 21

7. Stroomvoorziening en aansluitingen 22

7.1. Batterijen in de afstandsbediening plaatsen 22
7.2. Batterij vervangen....22
7.3. Batterij opladen....23
7.4. Autoadapter aansluiten....23
7.5. USB....23
7.6. SD/MMC-geheugenkaarten 23
7.7. Hoofdtelefoon....24
7.8. COAXIAL-uitgang....24
7.9. Audio-/video- en stroomverbinding tussen dvd-speler en monitor .24
7.10. Netstroomaansluiting....25

8. Het apparaat in de auto bevestigen.... 25

8.1. Het apparaat bevestigen: 25

9. Algemene gebruiksgegevens

9.1. Bediening op het apparaat zelf of via de afstandsbediening .....26
9.2. Inschakelen/uitschakelen 26
9.3. Weergavemedium kiezen 26
9.4. Volume......27
9.5. Beeldinstellingen monitor (MODE) 27

10. Dvd-modus 28

10.1. Disk plaatsen 28
10.2. Toetsfuncties 28
10.3. Navigeren op mp3- en jpeg-media....33

11. SETUP-menu in de dvd-modus 34

11.1. Navigeren in de menu's....34

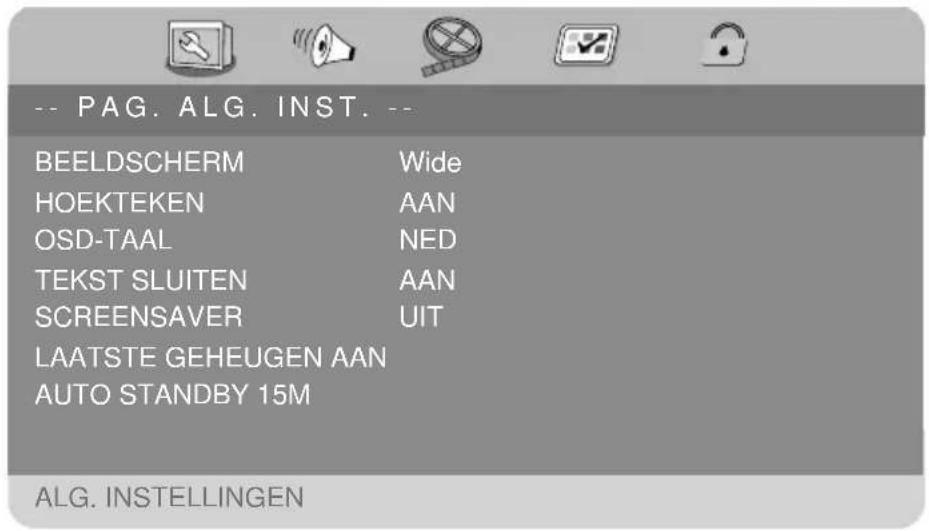

11.2. Menu PAG. ALG. INST....35

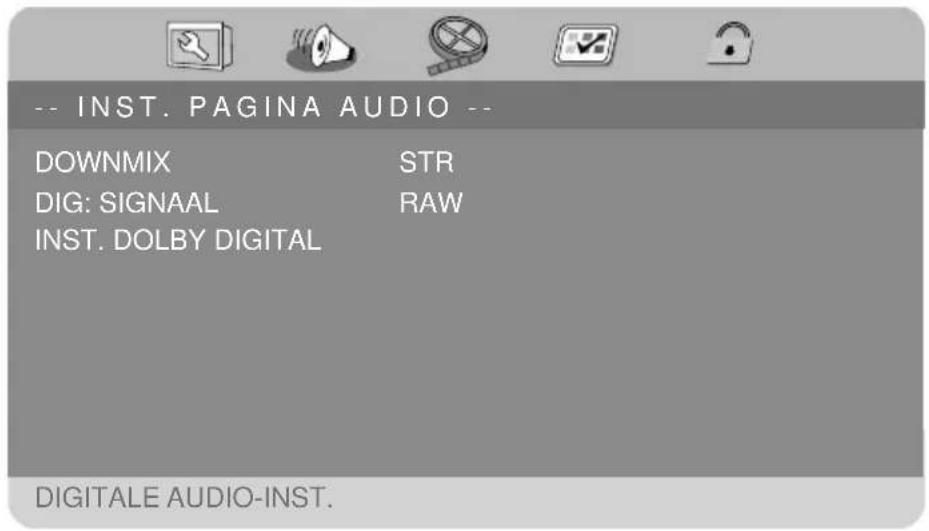

11.3. Menu INSTALLATIEPAG. AUDIO....37

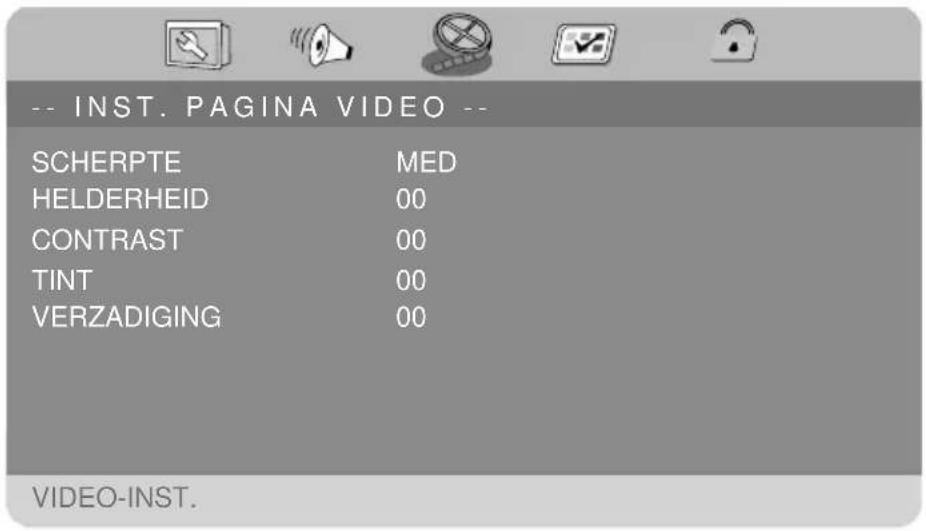

11.4. Menu INST. PAGINA VIDEO 39

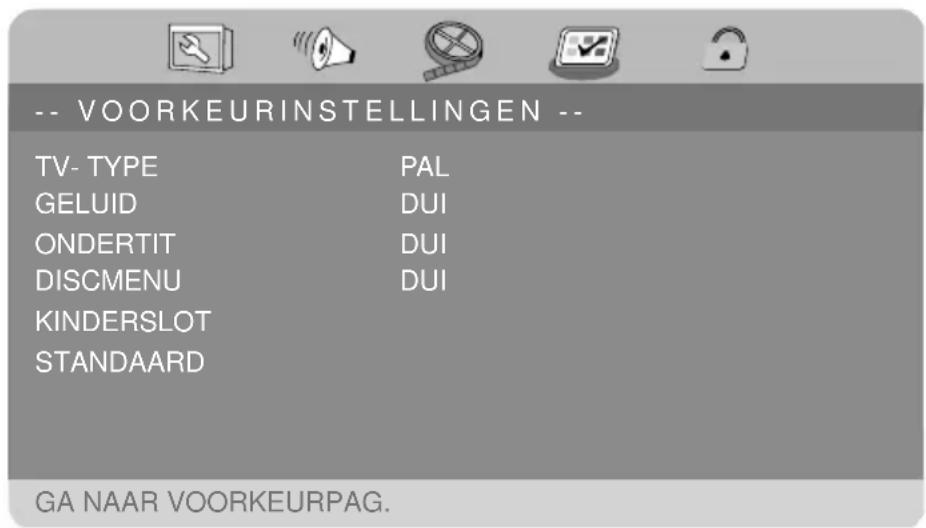

11.5. Menu VOORKEURSINSTELLINGEN 40
11.6. Menu WACHTWOORD INSTELLEN 42

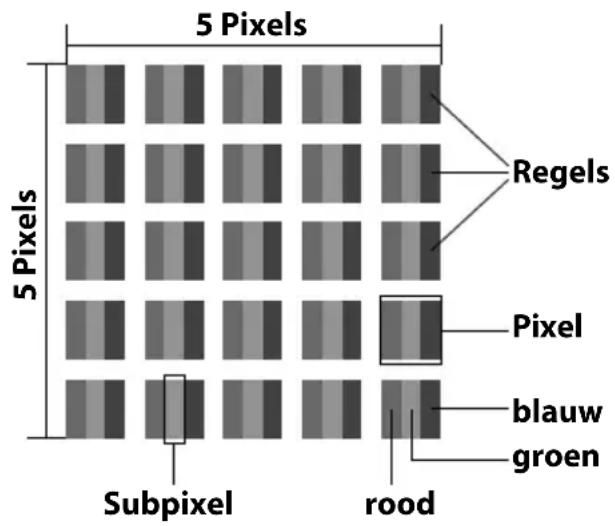

12. Pixelfouten bij lcd-schermen 43

1. Reiniging 44
2. Afvoer 44
3. Technische gegevens 45

1. Over deze handleiding

Lees deze handleiding grondig voordat u het apparaat voor het eerst gebruikt en houd u vooral aan de veiligheidsaanwijzingen! Wat u aan en met dit toestel doet, is alleen toegestaan voor zover dat in de handleiding is beschreven.

Houd deze handleiding steeds binnen handbereik en bewaar ze goed, zodat u ze bij verkoop kunt doorgeven aan de nieuwe eigenaar!

1.1. In deze handleiding gebruikte waarschuwingspictogrammen en -symbolen

	GEVAAR!Waarschuwing voor acuut levensgevaar!WAARSCHUWING!Waarschuwing voor mogelijk levensgevaar en/of ernstig onherstelbaar letsel!VOORZICHTIG!Neem alle aanwijzingen in acht om letsel en materiële schade te voorkomen!
	WAARSCHUWING!Waarschuwing voor het risico op elektrische schokken!
	LET OP!Neem de aanwijzingen in acht om materiële schade te voorkomen!
	OPMERKING!Verdere informatie over het gebruik van het apparaat!
	OPMERKING!Neem de aanwijzingen in de handleiding in acht!
	WAARSCHUWING!Waarschuwing voor risico's door te hoog geluidsvolume!
• Plusteken/informatie over gebeurtenissen tijdens de bediening
► Aanwijzingen voor uit te voeren handelingen

Het apparaat is geschikt voor:

• de weergave van dvd's en andere compatibele opslagmedia
• het afspelen van USB-opslagmedia en SD/MS/MMC-geheugenkaarten
• het uitvoeren en weergeven van video- en audiobronnen

Het apparaat is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industrieel of zakelijk gebruik.

Denk er aan dat het recht op garantie bij onjuist gebruik komt te vervallen:

• Wijzig niets aan uw apparaat zonder onze toestemming en gebruik geen randapparatuur die niet door ons is goedgekeurd of geleverd.
• Gebruik alleen door ons geleverde of goedgekeurde onderdelen en toebehoren.
• Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke andere toepassing wordt beschouwd als ondoelmatig gebruik en kan leiden tot letsel of materiële schade.
• Gebruik het apparaat niet in extreme omgevingsomstandigheden.

2. Aanwijzingen over de conformiteit

Dit apparaat voldoet aan de richtlijnen voor elektromagnetische compatibiliteit en elektrische veiligheid.

Uw toestel voldoet aan de elementaire eisen en de relevante voorschriften van de EMC-richtlijn 2004/108/EG en de laagspanningsrichtlijn 2006/95/EG.

Dit apparaat voldoet aan de basiseisen en relevante voorschriften van de ECO-designrichtlijn 2009/125/EG (Verordening 278/2009 en 1275/2008).

3. Veiligheidsaanwijzingen

3.1. Gebruiksveiligheid

- Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen. Dit apparaat is niet bedoeld om te worden gebruikt door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende ervaring en/of kennis, tenzij deze personen onder toezicht staan van of zijn geïinstrueerd in het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

GEVAAR!

Laat kleine kinderen niet met verpakkingsfolie spelen. Gevaar voor verstikking!

• Open nooit de behuizing van het apparaat (gevaar voor elektrische schokken, kortsluiting en brand)!
• Stop geen voorwerpen via de sleuven en openingen in het apparaat (gevaar voor elektrische schokken, kortsluiting en brand)!
• De sleuven en openingen van het apparaat dienen voor de ventilatie. Dek deze openingen niet af (oververhitting, brandgevaar)!
• Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadigingen te voorkomen.
• Oefen geen druk op het beeldscherm uit. Het gevaar bestaat dat het beeldscherm breekt.

VOORZICHTIG!

Bij een gebroken beeldscherm is er kans op letsel. Draag beschermende handschoenen bij het inpakken van gebarsten onderdelen. Was vervolgens uw handen met zeep aangezien niet kan worden uitgesloten dat er chemicaliën zijn vrijgekomen. Stuur de kapotte onderdelen voor vak-kundige verwijdering naar uw Service Center.

- De afstandsbediening is uitgerust met een infrarooddiode van klasse 1. Bekijk de led niet met optische apparaten.

3.2. Plaats van opstelling

• Houd het apparaat en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, hitte en direct invallend zon- en kunstlicht. Als deze instructies worden genegeerd, kan dit tot storingen of tot beschadiging van het apparaat leiden.
• Als u het apparaat in de open lucht gebruikt, moet u ervoor zorgen dat het niet wordt blootgesteld aan vocht (regen, sneeuw enz.).
• Het toestel mag niet worden blootgesteld aan druppelend water of spatwater. Plaats geen met vloeistof gevulde recipienten (vazen of dergelijke) op het toestel. Het recipient kan omvallen en de vloeistof kan de elektrische veiligheid in gevaar brengen.
• Plaats geen open vuur (zoals kaarsen) op het apparaat of in de directe omgeving hiervan.
• Zorg voor voldoende afstand tot meubelwanden. Bewaar voor voldoende ventilatie een minimale afstand van 10 cm rondom het toestel.
• Plaats alle onderdelen op een stabiele, vlakke en trillingsvrije ondergrond om te voorkomen dat het apparaat omvalt.
• Let er bij gebruik in een auto op dat het apparaat volgens de voorschriften aan de hoofdsteunen wordt bevestigd (zie hoofdstuk "8. Het apparaat in de auto bevestigen" op pagina 25)
• Vermijd verblinding, reflecties en te sterke licht/donker-contrasten om uw ogen te beschermen.
• De optimale kijkafstand bedraagt 5 maal de beeldschermdiago-naal.

3.3. Reparatie

• Trek bij beschadiging van de netadapter, het netsnoer of het apparaat meteen de netadapter uit het stopcontact.

• Gebruik het apparaat niet als het apparaat of snoeren zichtbaar beschadigd zijn of als het apparaat is gevallen.

• Schakel de stroom uit en trek de netadapter uit het stopcontact of de autoadapter uit de sigarettenaansteker als u ongewone geluiden of geuren vaststelt, bv. als er rook uit het apparaat komt.

• Neem contact op met de klantenservice, indien:

- de aansluitkabel van de voeding verschroeid of beschadigd is;

—er vloeistof in het apparaat is binnengedrongen,

—het apparaat niet correct functioneert.

—het apparaat is gevallen of de behuizing beschadigd is.

WAARSCHUWING!

Probeer in geen geval zelf een onderdeel van het apparaat te openen en/of te repareren. Daarbij bestaat gevaar voor een elektrische schok.

- Neem bij storingen contact op met ons Service Center of een andere geschikte reparatiedienst.

3.4. Omgevingsomstandigheden

• Het apparaat mag gebruikt worden bij een omgevingstemperatuur tussen +0 °C en +40 °C.
• In uitgeschakelde toestand kan het apparaat worden opgeslagen bij een temperatuur tussen +0°C en +40°C.

LET OP!

In volle zon kan de temperatuur in de auto oplopen tot meer dan 40°C.

• Zorg voor minimaal één meter afstand tot hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoon enz.) om functiestoringen te vermijden.
• Wacht na vervoer van het apparaat met de ingebruikname tot het apparaat de omgevingstemperatuur heeft aangenomen.
• Bij grote schommelingen in temperatuur of luchtvochtigheid kan er zich door condensatie vocht verzamelen in het apparaat. Dit kan een elektrische kortsluiting veroorzaken.
• Trek tijdens een onweer of als het toestel langere tijd niet wordt gebruikt de stekker uit het stopcontact.

3.5. Voeding

WAARSCHUWING!

Ook in uitgeschakelde toestand staan onderdelen van het apparaat onder spanning. Om de voeding volledig los te koppelen, trekt u de stekker uit het stopcontact.

- Sluit het apparaat alleen aan op een stopcontact van 240 V \~ 50/60 Hz. Als u niet zeker bent van de voedingsbron plaats van opstelling, raadpleegt u het energiebedrijf.

• Omwille van de extra veiligheid adviseren wij u om gebruik te maken van een overspanningsbeveiliging, zodat uw apparaat beschermd is tegen beschadiging door spanningspieken of blikse-minslag op het stroomnet.
• Onderbreek de stroomvoorziening van uw apparaat door de stekker van het netsnoer uit het stopcontact te halen.
• Het stopcontact moet zich dichtbij het apparaat bevinden en gemakkelijk bereikbaar zijn.
• Gebruik uitsluitend de meegeleverde netadapter. Probeer nooit de netadapter aan te sluiten op een andere aansluiting want daardoor kan schade worden veroorzaakt.
• Onderbreek in de wagen de stroomvoorziening van uw apparaat door de autoadapter uit de sigarettenaansteker te halen.
• Gebruik uitsluitend de meegeleverde autoadapter. Probeer nooit de autoadapter aan te sluiten op een andere aansluiting want dat kan schade veroorzaken.
• Gebruik de tweede monitor alleen met de dvd-speler en sluit deze alleen aan met de meegeleverde AV-DC-kabel.
• Als u een verlengsnoer gebruikt, moet dit aan de VDE-vereisten voldoen. Raadpleeg eventueel uw elektro-installateur.
• Leg de kabels zo neer dat niemand erop kan trappen of erover kan struikelen.
• Plaats geen voorwerpen op de snoeren omdat deze anders beschadigd kunnen raken.
• Let er bij gebruik van verlengsnoeren in de auto ook op dat de verkeersveiligheid niet in het gedrang komt.

3.6. Het dvd-station

LASER KLASSE 1 CLASS 1 LASER PRODUCT APPAREIL LASER DE CATEGORIE 1

Het dvd-station is een laserproduct van klasse 1. Het apparaat is voorzien van een veiligheidssysteem dat bij normaal gebruik het vrijkomen van gevaarlijke laserstraling voorkomt. Om oogletsel te voorkomen, mag het veiligheidssysteem van het apparaat nooit beschadigd of veranderd worden.

3.7. Oortelefoon

- Gebruik de meegeleverde oortelefoon uitsluitend met deze dvd-speler (MD 84106).

WAARSCHUWING

Een hoog geluidsvolume bij gebruik van de oortelefoon kan gehoorschade veroorzaken. Zet het volume op de laagste waarde voordat u de oortelefoon opzet! Uw gehoor kan beschadigd raken als het te lang of te plotseling wordt blootgesteld aan harde geluiden.

3.8. Omgaan met batterijen

De afstandsbediening wordt gevoed met een batterij.

LET OP!

Batterijen kunnen brandbare stoffen bevatten. Bij ondeskundige behandeling kunnen batterijen leeglopen, heet worden, ontbranden of zelfs exploderen.

Houd u aan de volgende adviezen:

• Houd batterijen uit de buurt van kinderen.
• Als er batterijen werden ingeslikt, moet meteen een arts geraadpleegd worden.
• Laad batterijen nooit op (tenzij dit uitdrukkelijk is toegestaan).
• Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar. Dit kan storingen in het apparaat veroorzaken. Bovendien zou de minder goede batterij te sterk worden ontladen.
• Vervang steeds beide batterijen tegelijk.

• Draai de polariteit nooit om.

• Ontlaad de batterijen nooit door een hoge vermogensafgifte.

• Sluit batterijen nooit kort.
• Stel batterijen nooit bloot aan overmatige warmte zoals direct zonlicht, vuur enz.!
• Demonteer of vervorm de batterijen niet.
  U kunt gewond raken aan handen of vingers, of batterijvloeistof kan in de ogen of op de huid terechtkomen. Als dit toch gebeurt, spoelt u de getroffen plekken overvloedig met schoon water en raadpleegt u meteen uw huisarts.
• Vermijd harde stoten en schokken.
• Maak de contacten van het apparaat en de nieuwe batterijen zo nodig eerst schoon.
• Neem lege batterijen onmiddellijk uit het apparaat.
• Haal de batterijen uit het apparaat als u het langere tijd niet gebruikt.
• Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.

3.9. Omgang met lithiumaccu's

Dit apparaat is voorzien van een sterk presterende lithium-polymeer-accu 7,4V, 1800 mAh.

Gebruik uitsluitend de meegeleverde lithiumbatterij. Als deze batterij beschadigd of defect is, neemt u contact op met ons Service Center.

Om de levensduur en het vermogen van uw batterij te verlengen en een veilig gebruik te garanderen, moet u de volgende richtlijnen in acht nemen:

- Batterijen zijn niet hittebestendig. Vermijd dat het apparaat en de ingebouwde batterij oververhit raken.

LET OP!

Accu's kunnen brandbare stoffen bevatten. Bij onjuiste behandeling kunnen batterijen oververhit raken, ontbranden of zelfs exploderen.

- Laad de batterij alleen op met de meegeleverde netadapter of de meegeleverde autoadapter.

- Sluit de batterij niet kort.

• Het apparaat niet achter de voorruit in de auto plaatsen en laten liggen.
• Stel de batterij niet bloot aan direct zonlicht of sterke hitte (meer dan 40 °C).

LET OP!

In volle zon kan de temperatuur in de auto oplopen tot meer dan 40°C.

4. Voorbereiding

4.1. Inhoud van de verpakking

Verwijder al het verpakkingsmateriaal. Vergeet hierbij niet de folie aan de voorkant van het apparaat.

GEVAAR!

Laat kleine kinderen niet met verpakkingsfolie spelen. Gevaar voor verstikking!

Controleer bij het uitpakken of de volgende onderdelen zijn meegeleverd:

• 1 dvd-speler
• 1 monitor
• 1 AV-kabel
• 1 AV-DC-kabel
- 1 netadapter
- 1 autoadapter
• 2 oortelefoons
• 1 afstandsbediening
• 1 batterij (3 V; type CR2025)
• 2 bevestigingsplaten
• 1 draagtas
- Handleiding met garantiepapieren

5. Overzicht van het toestel

5.1. Dvd-speler

① ② ③ ④ ⑤ 6789105 11

1) Scherm
2) SKIP◀: vorige titel oproepen

▼: in menu's naar beneden navigeren

3) SOURCE: Dvd-, USB- of geheugenkaartweergave instellen
4) SKIP▶: volgende titel oproepen

▲: in menu's naar boven navigeren

5) Luidspreker
6) Infraroodsensor
7) Batterij-led: brandt rood terwijl de batterij wordt opgeladen
8) STOP ■: Afspelen onderbreken
9) inklapbare standvoet (aan achterzijde)
10) PLAY/PAUSE ▶ II : Afspelen starten/onderbreken
11) Power-led

5.2. Bovenzijde dvd-speler

MS SD/S HC/MMC 12 13 OPEN

12) Kaartsleuf voor SD/SDHC/MS/MMC-geheugenkaarten
13) OPEN: Diskvak openen

5.3. Linkerzijde dvd-zijde

AV OUT COAXIAL DC OUTON O'HARGE DC IN 9-12V 14 15 16 17 18 19 20

14) Schakelaar ON/CHARGE
15) Hoofdtelefoonaansluiting
16) AV OUT: analoge audio/video-uitgang
17) COAXIAL: digitale audio-uitgang
18) USB-aansluiting
19) DC OUT 9-12V: voeding voor tweede monitor
20) DC IN 9-12V: meegeleverde netadapter/autoadapter op aansluiten

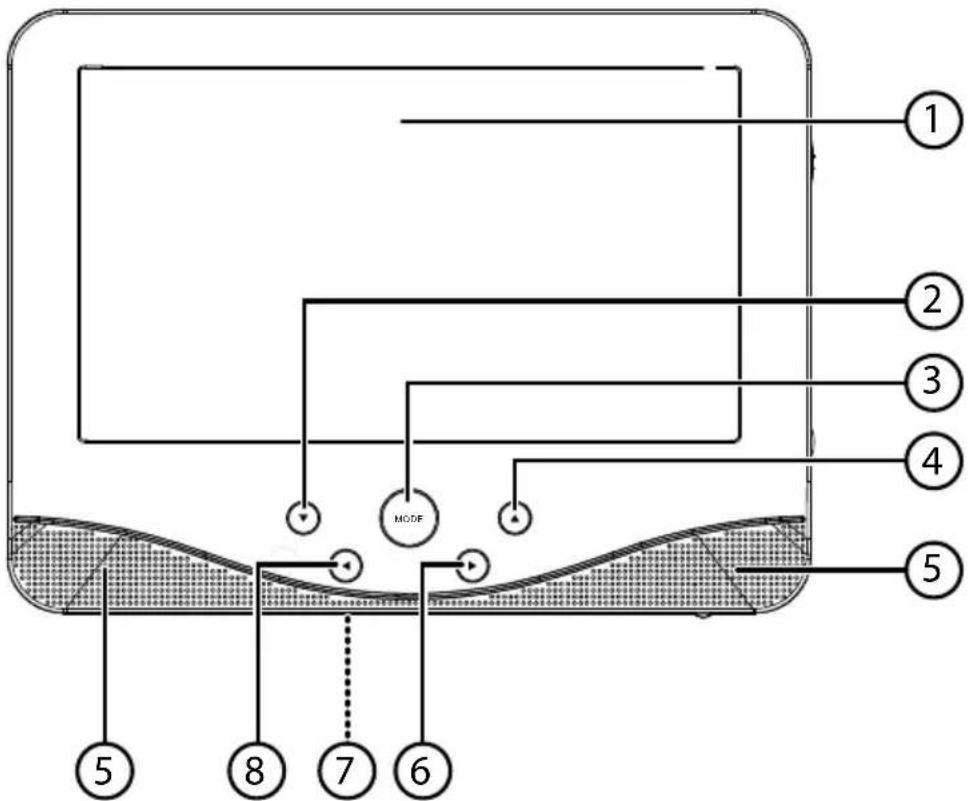

5.4. Monitor

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑤ MODE

1) Scherm
2) ▼ In menu's naar beneden navigeren
3) MODE: meermaals op drukken om de verschillende scherminstellingen op te roepen
4) ▲: in menu's naar boven navigeren
5) Luidspreker
6) ▶: in menu's naar rechts navigeren, in het menu waarden instellen
7) inklapbare standvoet (aan achterzijde)
8) ◀ : in menu's naar links navigeren, in het menu waarden instellen

5.5. Rechterzijde monitor

-VOL+ AV IN OFF ONDC IN ⑨ 10 ⑪ 12 13

9) -VOL+: Volumeregeling
10) DC IN 9-12V: AV-DC-kabel aansluiten
11) AV IN: analoge audio/video-ingang
12) Hoofdtelefoonaansluiting
13) Schakelaar ON/OFF

5.6. Afstandsbediening

SEARCHSOURCE MUTE STEP/TFT 1 2 3 4 5 6 7 8 9 0 10+ DISPLAY 5 6 24 SUBTITLE ANGLE AUDIO MENU /PBC 7 8 TITLE II 9 22 ENTER A-B 21 20 10 11 19 18 17 16 15 14 13 12 11 10 11 10+

1) MUTE: Geluid uitschakelen
2) SOURCE: Dvd-, USB- of geheugenkaartweergave instellen
3) Cijfertoetsen 0-9
4) 10+: invoer van 2-cijferige getallen
5) DISPLAY: Weergavestatus oproepen
6) AUDIO: audio instellen
7) MENU/PBC:

hoofdmenu van de disk openen/playbackfunctie in-/uitschakelen

8) STOP ■: Afspelen onderbreken
9) PLAY/PAUSE ▶ II : Afspelen starten/onderbreken
10) A-B: Een bepaald fragment herhalen
11) VOL-: Volume verlagen
12) VOL+: Volume verhogen
13) SKIP ◀◀ en SKIP ▶▶: vorige/volgende titel oproepen
14) ◀◀ / ▶▶: snel door- of terugspoelen

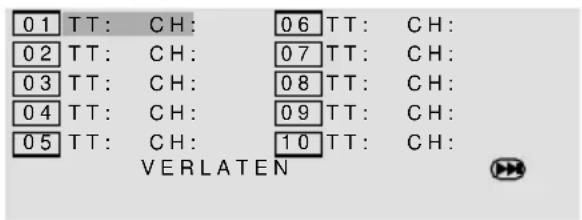

15) PROGRAM: Geprogrammeerde weergave instellen
16) ZOOM: Beeld vergroten/verkleinen
17) REPEAT: Herhaalfunctie instellen
18) SLOW: Slow motion instellen
19) SETUP: Menu SETUP weergeven
20) Pijltoetsen ◀ ▶ ▲ ▼:

naar links/rechts, boven/beneden navigeren binnen menu's

21) ENTER: Instellingen bevestigen
22) TITLE: Titelmenu van de disk oproepen
23) SUBTITLE: ondertiteling instellen
24) ANGLE: camerapositie instellen
25) STEP/TFT: enkele beeldweergave/achtergrondverlichting van de dvd-speler uit- en inschakelen
26) SEARCH: De weergave vanaf een bepaalde plek starten

6. Algemeen

6.1. Informatie over dvd

De dvd - Digital Versatile Disc (Engels voor "veelzijdige digitale schijf") is een digitaal opslagmedium voor informatie. Dvd's worden aangeduid met een van de hiernaast afgebeelde symbolen.

DVD VIDEO DVD VIDEO

Afhankelijk van de manier waarop de informatie op de schijf is gezet worden verschillende dvd-soorten onderscheiden, met uiteenlopen-de opslagcapaciteit.

6.2. Opbouw van een dvd

Video-dvd's zijn ingedeeld in titels en hoofdstukken. Een dvd kan meerdere titels bevatten die op hun beurt weer uit verschillende hoofdstukken kunnen bestaan. Titels en hoofdstukken zijn steeds doorlopend genummerd:

Gewoonlijk bevat de eerste titel van een dvd de licentiebepalingen en informatie over de producent. De volgende titel is meestal de eigenlijke film. Andere titels zijn bv. "Making of"-reportages, previews van films of informatie over de acteurs.

6.2.1. Talen en ondertitels

Op dvd's kunnen maximaal acht talen en ondertitels in maximaal 32 talen worden opgeslagen. Gesproken taal en ondertitels kunnen bij het afspelen naar believen worden gecombineerd.

6.2.2. Camerahoek

Bij sommige dvd's kan zelfs de camerahoek worden gewijzigd, als de film is opgenomen met verschillende cameraposities.

6.3. Regiocodes

Vanwege mondiale verkoopstrategieën is er voor dvd's een code ontwikkeld waarmee het afspelen alleen mogelijk is op apparaten die in bepaalde regio's zijn aangeschaft.

Bij dit codesysteem is de wereld onderverdeeld in zes regio's.

Europa valt onder Zone 2. Op uw dvd-speler kunt u dus dvd's afspelen met de regiocode 2. De regiocode staat op de verpakking van de dvd (zie het logo hiernaast).

Behalve dvd's met regiocode 2 kunnen alleen dvd's met regiocode 0 (geschikt voor alle dvd-spelers) op uw apparaat worden weergegeven.

Controleer bij problemen met het afspelen van bepaalde dvd's of de dvd de landcode 2 of 0 heeft.

6.4. Afspeelbare indelingen

Behalve dvd's kan het apparaat de volgende formaten weergeven:

• dvd+rw, dvd+r, dvd-rw, dvd-r
• vcd en svcd
• cd-r, cd-rw
• cd-audio
• mp3
• mpeg4
  • Xvid
• jpeg
• foto-cd

7. Stroomvoorziening en aansluitingen

7.1. Batterijen in de afstandsbediening plaatsen

Bij levering zit de batterij al in de afstandsbediening. Trek voor het inschakelen de isolatiestrip met de tekst "A.U.B. voor gebruik verwijderen" aan de onderzijde van de afstandsbediening uit.

7.2. Batterij vervangen

De afstandsbediening werkt op een knoopcelbatterij van 3 V, CR2025.

WAARSCHUWING!

Bij onoordeelkundige vervanging van de batterijen be- staat explosiegevaar.

Vervang batterijen alleen door eenzelfde of een gelijk-waardig type.

Druk op de vergrendeling en trek het batterijvak uit.
Neem de lege batterij uit en lever deze in bij een verzamelpunt voor lege batterijen.
Leg de nieuwe batterij van het type CR 2025 met de pluspool naar boven in het vak. Let goed op de juiste polariteit (+/-).
▶ Schuif het vak weer in.

Voor de eerste ingebruikname moet u de batterij volledig opladen. Dit duurt ca. 4 uur.

Sluit de stekker van de meegeleverde netadapter aan op de DC IN 9-12 V-aansluiting op het apparaat.

Steek de adapter in een goed bereikbaar stopcontact.

De batterij-led op de dvd-speler brandt rood om aan te geven dat de batterij wordt opgeladen.

Wacht tot de batterij-led groen brandt. De batterij is dan volledig opgeladen.

Met volledig opgeladen batterij kunt u het apparaat ongeveer 3 uur lang gebruiken.

Als u uw dvd-speler gedurende lange tijd niet meer wilt gebruiken, bewaart u deze niet met een volledig ontladen batterij.

Dit kan de batterij beschadigen.

OPMERKING!

Het is raadzaam de batterij regelmatig (om de 2 maanden) bij te laden.

Op die manier blijft de batterij goed presteren.

7.4. Autoadapteraansluiten

Sluit de stekker van de meegeleverde autoadapter aan op de DC IN 9-12 V-aansluiting op het apparaat.

▶ Steek de autoadapter in een geschikte autoconnector met 12V-boordspanning, bv. de sigarettenaansteker van de auto.

7.5. USB

▶ Sluit een USB-stick aan om bestanden op de stick weer te geven via het apparaat.

Druk op de toets SOURCE en selecteer de optie MEDIA.

▶ Selecteer hier de optie USB.

▶ Steek een SD/MMC-geheugenkaart in de kaartsleuf op de dvd-speler.

Druk op de toets SOURCE en selecteer de optie MEDIA.

▶ Selecteer hier de optiSD.

7.7. Hoofdtelefoon

WAARSCHUWING!

Gevaar voor gehoorschade.

Een te hoog volume bij het gebruik van een oortelefoon geeft een te hoge geluidsdruk en kan gehoorschade tot gevolg hebben.

Zet het volume op de laagste waarde voordat u een oortelefoon opzet.

Gebruik uitsluitend de meegeleverde oortelefoon!

Op zowel de monitor als de dvd-speler is een hoofdtelefoonaansluiting beschikbaar. U kunt op beide een hoofd- of oortelefoon met 3,5 mm-connector aansluiten.

Als de hoofd-/oortelefoon is aangesloten, wordt het geluidssignaal alleen weergegeven via de hoofdtelefoon. De luidsprekers van het apparaat zijn dan uitgeschakeld.

7.8. COAXIAL-uitgang

Digitale audio-uitgang voor een audio-uitvoerapparaat waarop u het geluid van de dvd-speler wilt uitvoeren via de luidsprekers, bv. een stereo-installatie met bijbehorende digitale ingang.

- Gebruik de COAXIAL-uitgang als volgt: Sluit de 3,5 mm mini-jackplug van de meegeleverde AV-kabel aan op de COAXIAL-uitgang. Sluit de rode tulpstekker van de AV-kabel aan op de digitale coaxiale uitgang van het externe apparaat.

7.9. Audio-/video- en stroomverbinding tussen dvd-speler en monitor

Ten behoeve van de stroom- en audio-/videoverbinding sluit u de meegeleverde AV-DC-kabel aan op de dvd-speler en de monitor.

▶ Verbind de connector VIDEO AUDIO OUT op de dvd-speler en de connector VIDEO AUDIO IN op de monitor via de zwarte connectoren.

▶ Verbind de bus DC OUT 9-12 V op de dvd-speler en de bus DC IN 9-12 V op de monitor via de holle stekkers van de AV-DC-kabel.

7.9.1. AUDIO/VIDEO OUT (dvd-speler)

Sluit hier een apparaat aan waarop het beeld en geluid van de dvd-speler moet worden weergeven (bv. een ander televisietoestel).

7.9.2. AUDIO/VIDEO IN (monitor)

Sluit hier een apparaat aan waarvan het beeld en geluid moet worden weergegeven. Gebruik eventueel de meegeleverde AV-kabel.

7.10. Netstroomaansluiting

Als alle aansluitingen zijn aangesloten, sluit u de netadapter aan op een stopcontact (100 - 240 V \~ 50/60 Hz) of de autoadapter op de sigarettenaansteker in de auto.

8. Het apparaat in de auto bevestigen

Het apparaat kan in de auto worden gebruikt. Daartoe kunnen de bevestigingsplaten aan de hoofdsteun van een van de voorste stoelen in de auto worden aangebracht, waarna het apparaat er aan kan worden bevestigd.

OPMERKING!

Er kan niet gegarandeerd worden dat de bevestigingsplaten in de auto veilig op alle op de markt verkrijgbare hoofdsteunen te bevestigen zijn. U kunt dit apparaat in de auto gebruiken met behulp van de autoadapter.

8.1. Het apparaat bevestigen:

▶ Op de achterzijde van elke bevestigingsplaat zitten twee riemen. Open de clip-sluitingen en maak de riemen los tot ze goed om de hoofdsteun passen.
Plaats de met schuimplastic beklede achterzijde van de bevestigingsplaat tegen de achterzijde van de hoofdsteun. Trek de riemen vervolgens om de hoofdsteun heen.
▶ Sluit de clipsluiting en trek de riemen strak aan.

WAARSCHUWING!

Gevaar voor letsel door rondvliegende apparaten.

Als ze niet voldoende stevig zijn vastgemaakt, kunnen de riemen loskomen en kunnen de apparaten bij een botsing rondvliegen.

Let bij het aanspannen van de riemen op dat er geen lussen in komen en dat ze altijd vlak tegen de hoofdsteun aanliggen.

Plaats de dvd-speler en/of de monitor altijd dusdanig op de bevestigingsplaat dat de bouten op het apparaat en de bevestigingsplaat naar beneden wijzen. Let daarbij op dat de veren op de apparaten in de groeven van de bevestigingsplaat grijpen.
▶ Schuif de dvd-speler/de monitor naar beneden op de bevestigingsplaat en druk voor het laatste stuk de vergrendelknop op de bevestigingsplaat naar beneden.

Laat de vergrendelknop los en zorg ervoor dat de dvd-speler/de monitor stevig is vergrendeld op de bevestigingsplaat.
▶ Sluit eventueel de autoadapterkabel aan, zoals op pagina 23 beschreven.

9. Algemene gebruiksgegevens

9.1. Bediening op het apparaat zelf of via de afstandsbediening

9.1.1. Knoppen op het apparaat

Met de knoppen op het apparaat kunt u de belangrijkste weergavefuncties van het apparaat bedienen.

9.1.2. Toetsen op de afstandsbediening

De afstandsbediening biedt behalve deze basisfuncties nog tal van extra bedie- ningselementen voor de volledige functionaliteit van uw toestel.

OPMERKING!

In deze handleiding wordt verwezen naar de toetsen van de afstandsbediening. Waar de knoppen op het apparaat worden bedoeld, wordt dit uitdrukkelijk vermeld.

9.2. Inschakelen/uitschakelen

9.2.1. In- en uitschakelen

Met de schakelaar ON/CHARGE (ON/OFF) aan de zijkanten van het apparaat schakelt u het apparaat in (ON) en volledig uit (CHARGE/OFF). In ingeschakel-de toestand brandt de power-led rood.

9.3. Weergavemedium kiezen

▶ Selecteer door indrukken van de toets SOURCE het menu voor de keuze van het weergavemedium:

• Dvd
MEDIA

▶ Verander de instelling met de pijltoetsen ▲ ▼ en bevestig uw keuze met ENTER.

▶ Via de optie MEDIA kunt u met de pijltoets ▶ overschakelen naar de mediaselectie.

Kies met de pijltoetsen ▲ ▼ USB of SD (voor SD/MMC-geheugenkaarten) en bevestig uw keuze met ENTER.

OPMERKING!

De menupunten USB en SD worden alleen weergegeven, wanneer een dergelijk datamedium in het apparaat ingeplugd is.

9.4. Volume

Regel het volume

met de knoppen VOL- en VOL+ op de dvd-speler
▶ of met de volumeregelaar op de monitor.
met de toetsen VOL+ of VOL- op de afstandsbediening.

OPMERKING!

De toetsen VOL+ of VOL- op de afstandsbediening regelen alleen het volume van de dvd-speler, de tweede monitor moet altijd apart via de volumeregelaar op het apparaat ingesteld worden.

9.4.1. Geluid dempen

Druk op MUTE om het geluid uit en opnieuw in te schakelen. Als de dempfunctie is ingeschakeld, wordt ook de AV-uitgang gedempt.

9.5. Beeldinstellingen monitor (MODE)

Met een druk op de toets MODE worden de volgende beeldinstellingen geopend voor de weergave van de monitor:

• Helderheid
• Contrast
• Kleurverzadiging
• Taal
• Resetten

Als u nogmaals op de toets MODE drukt, wordt het tweede beeldinstellingenme-nu geopend:

- Beeldformaat 16:9

▶ Met de pijltoetsen ▲ ▼ kunt u de gewenste optie selecteren en met de pijltoetsen ◀ ▶ kunt u de respectieve instellingen wijzigen.

OPMERKING!

Het menu voor de beeldinstelling beschikt over een eigen taalbeheerfunctie, wanneer u in het SETUP-menu een OSD-taal geselecteerd heeft, wordt deze niet voor dit menu overgenomen. Stel in de menuop-tie TAAL de gewenste taal in. U kunt kiezen uit de talen Engels, Duits, Frans, Spaans, Portugees, Italiaans en Nederlands.

10. Dvd-modus

10.1. Disk plaatsen

Verschuif de schakelaar OPEN op het apparaat en klap het display van de dvd-speler naar voor om het diskvak te openen.
Plaats de dvd met de bedrukte zijde naar voor gericht en druk de dvd voorzichtig op de middenas tot de dvd hoorbaar vast klikt.
Druk het deksel omlaag om het diskvak te sluiten. Vergewis u ervan dat het deksel hoorbaar vast klikt.

Enkele seconden later beginnen dvd's doorgaans automatisch af te spelen. Even-tueel moet u op ▶ (PLAY) drukken of verschijnt er een menu waarin u een keuze moet maken met behulp van de pijltoetsen.

10.2. Toetsfuncties

Bijzondere melding op het scherm

Als u een functie selecteert die niet beschikbaar is op het geplaatste medium of in de huidige modus, verschijnt het hiernaast weergegeven te- ken voor ongeldige functies op het scherm. Dit teken verdwijnt weer na enkele seconden.

10.2.1. PLAY

Druk op de toets ▶ II (PLAY) om de weergave te starten of te onderbreken. U kunt de weergave hervatten door nogmaals op de toets ▶ II (PLAY) te drukken.

10.2.2. STOP

Druk eenmaal op ■ (STOP) om de weergave te stoppen. In deze modus kunt u de weergave vanaf dezelfde plek hervatten met ▶ II (PLAY).
Druk nogmaals op ■ (STOP) om de dvd definitief te stoppen. Het apparaat bevindt zich nu in de stopmodus.

10.2.3. SKIP

Druk tijdens het afspelen op de toetsen SKIP ◀◀ of ▶▶ om vooruit of achteruit te gaan (voor dvd's: van hoofdstuk naar hoofdstuk of anders van titel naar titel).

OPMERKING!

Hou er rekening mee dat bij veel dvd's de titels/hoofdstukken vóór de start van de eigenlijke film (licentiegegevens) niet kunnen worden overgeslagen.

10.2.4. Snel doorspoelen

Druk tijdens de weergave op de toets ▶ of ◀, om snel door of terug te spoelen. Door deze meermaals in te drukken, kunt u de snelheid verhogen: 2x > 4x > 8x > 16x > 32x. Door nogmaals op de toets te drukken of met ▶ II (PLAY) keert u terug naar de normale afspeelsnelheid.

10.2.5. STEP (beeld-per-beeldweergave)

Druk tijdens het afspelen herhaaldelijk op de toets STEP om beeld per beeld verder te gaan.
▶ U hervat de normale weergave door op ▶ II (PLAY/PAUSE) te drukken.

10.2.6. SLOW - vertraagd afspelen

Druk tijdens het afspelen meerdere malen op de toets SLOW om de volgende slow-motionniveaus in te stellen: 1/2, 1/4, 1/8 en 1/16 zowel vooruit alsook achteruit.

Na het laatste slow-motionniveau of door op de toets ▶ II (PLAY/PAUSE) te drukken loopt de weergave verder op normale snelheid.

OPMERKING!

Tijdens de versnelde en vertraagde weergave wordt het geluid gedempt.

10.2.7. Beeld vergroten en verkleinen - ZOOM

Druk herhaaldelijk op de toets ZOOM om het beeld te vergroten en te verkleinen: x2 > x3 > x4 > x1/2 > x 1/3 > 1/4. Op het beeldscherm wordt het vergrotingssymbool, samen met de vergrotingsfactor weergegeven.

Als u daarna nogmaals op ZOOM drukt, keert u terug naar de normale weergave. Met de pijltoetsen kunt u binnen het vergrote beeld een beeldsegment selecteren.

10.2.8. SEARCH (rechtstreeks zoeken)

Met de toets SEARCH kunt u rechtstreeks een hoofdstuk, een titel of een tijd kiezen. Telkens wanneer u op de toets drukt, wijzigt de keuze. De weergave begint op de geselecteerde plek.

U kunt een titel ook rechtstreeks met de cijfertoetsen invoeren zonder eerst op SEARCH te drukken. De weergave begint direct op de geselecteerde plek.
Als u getallen met twee cijfers wilt invoeren, drukt u eerst herhaaldelijk op de toets 10+ en vervolgens op een cijfertoets voor het tweede cijfer. Voorbeeld: Voor het getal "34" drukt u driemaal op de toets 10+ en vervolgens op de toets 4.

Dvd

▶ SEARCH eenmaal indrukken: Voer het gewenste hoofdstuk binnen de titel in.
▶ SEARCH tweemaal indrukken: Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie U:MM:SS.
▶ SEARCH driemaal indrukken: Voer de gewenste tijd binnen het hoofdstuk in. Gebruik hiervoor de notatie U:MM:SS.

Audio-cd/vcd

▶ SEARCH eenmaal indrukken: CD GA NAAR - Voer de gewenste tijd op de cd in. Gebruik hiervoor de notatie MM:SS.
▶ SEARCH tweemaal indrukken NR GA NAAR – Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie MM:SS.

Mp3

▶ SEARCH eenmaal indrukken: voer de gewenste titel in (drie posities; eventueel beginnen met "0" of "00").
U kunt het nummer van de titel ook rechtstreeks invoeren zonder eerst op SEARCH te drukken. Als u getallen met twee cijfers wilt invoeren, drukt u eerst herhaaldelijk op de toets 10+ voor het eerste cijfer en vervolgens op een cijfer-toets voor het tweede cijfer.
▶ SEARCH tweemaal indrukken: Voer de gewenste tijd binnen de titel in. Gebruik hiervoor de notatie MM:SS.

10.2.9. Fragment herhalen - A-B

Druk op de toets A-B, om het begin vast te leggen van een fragment dat u wilt herhalen.
Druk nogmaals op A-B om het einde van het fragment vast te leggen. Het fragment wordt eindeloos herhaald.
Druk opnieuw op de toets A-B om de normale weergave te hervatten.

10.2.10. Scherm

Met de toets DISPLAY kunt u tijdens de weergave door herhaald indrukken na elkaar de verstreken en resterende tijd laten weergeven. Bij iedere druk op de toets ziet u de betreffende melding op het scherm.

Dvd: TITEL VERSTR. > TITEL REST. > HOOF DSTUK VERSTR. > HOOF DSTUK REST.

Cd/vcd: NUMMER REST > TOTAAL VERSTR. > TOTAAL REST. > NUMMER VERSTR.

Mp3: geeft de weergavestatus, geluidsniveau en bitrate aan.

10.2.11. Herhaling - REPEAT

Druk tijdens het afspelen op de toets REPEAT. Het Repeat-pictogram 📋 verschijnt op het beeldscherm en, telkens u op de toets drukt, het te herhalen hoofdstuk:

Dvd: HOOFDSTUK > TITEL > ALLES

Audio-cd: TRACK > ALLES

Mp3: SHUFFLE > WILLEK. VOLG. > ENKEL > ÉÉN HERHALEN

MAP HERHALEN > MAP

Bij video-cd's en Xvid werkt de REPEAT-functie niet.

10.2.12. Afspeelvolgorde

Met de programmeerfunctie kunt u tot 20 hoofdstukken (dvd) of titels (audio) afspelen in een door uzelf vastgelegde volgorde.

Bij mp3-opslagmedia is programmeren niet mogelijk.

De afspeelvolgorde programmeren:

Druk op de toets PROGRAM. Op het beeldscherm verschijnt een tabel met programmalocaties.
▶ Voer met de cijfertoetsen van de afstandsbediening de gewenste titel (TT) voor de programmalocatie 01 in. Getallen van één cijfer laat u voorafgaan door een 0.
Bij dvd's voert u nu tevens het gewenste hoofdstuk (CH) in.

De cursor springt naar programmalocatie 02.

Stel desgewenst op dezelfde manier nog andere programmalocaties in:

Programmamenu cd Programmamenu dvd

01 TT: CH: 06 TT: CH: 02 TT: CH: 07 TT: CH: 03 TT: CH: 08 TT: CH: 04 TT: CH: 09 TT: CH: 05 TT: CH: 10 TT: CH: VERLATEN

01 02 03 04 05 06 07 08 09 10 VERLATEN

Lijst starten

Zodra u de eerste programmaplaats hebt ingevoerd, verschijnt onderaan het menu de optie WEERGAVE.
Verplaats de cursor met de pijltoetsen naar de optie WEERGAVE en druk op ENTER. De geprogrammeerde lijst wordt gestart. Met de toets PROGRAM kunt u de lijst weer oproepen.
Druk tweemaal op STOP om de lijst te verwijderen.
▶

Als het afspelen afgerond is, gaat de dvd-speler in stand-by.

De geprogrammeerde lijst wordt niet opgeslagen.

OPMERKING!

Wanneer u de optie EINDE onderaan de tabel selecteert, wordt de functie onderbroken zonder dat de instellingen worden opgeslagen.

10.2.13. Audio-instelling (taal)

Druk herhaaldelijk op AUDIO om een andere op de dvd beschikbare audio-instelling (bv. 2-kanaals geluid of 5.1-kanaals geluid) of de gesproken taal te selecteren. De aanpassing werkt direct en hoeft niet te worden bevestigd.

OPMERKING!

Deze functie is op sommige dvd's niet aanwezig.

10.2.14. Ondertitelingstaal

Druk herhaaldelijk op SUBTITLE om een andere ondertitelingstaal te selecteren, indien er ondertiteling beschikbaar is op de dvd. De aanpassing werkt direct en hoeft niet te worden bevestigd.

10.2.15. Dvd-menu's weergeven

Met de toetsen TITLE en MENU worden de op de dvd beschikbare menu's weergegeven.

Gewoonlijk wordt met de toets MENU het hoofdmenu opgeroepen en met de toets TITLE het titelmenu. Met de pijltoetsen gaat u naar de verschillende opties in de dvd-menu's. Bevestig elke keuze met ENTER.

OPMERKING!

Welke menu's bij welke opdracht worden weergegeven, kan per dvd verschillen.

10.2.16. Camerapositie – ANGLE (alleen dvd)

Op sommige dvd's zijn enkele scènes opgenomen vanuit verschillende cameraposities.

Druk herhaaldelijk op de toets ANGLE om de camerahoek te wijzigen.

Het symbool wordt automatisch weergegeven bij de bijbehorende scènes, als in het menu PAG. ALG. INST. de instelling HOEKTEKEN op AAN is gezet.

10.2.17. PBC-functie (uitsluitend VCD 2.0)

Enkele vcd's van het type 2.0, die over een titel-/hoofdstructuur beschikken, bieden de mogelijkheid tot afspeelbesturing (Playback-Control of PBC). Met de toets PBC activeert u de afspeelbesturing. Er zijn nog andere functies voor het aansturen van titels/hoofdstukken beschikbaar, zoals de directe selectie van titels/hoofdstukken of de SKIP-functie.

OPMERKING!

Hou er rekening mee dat het van de vcd afhangt welke functies precies beschikbaar zijn.

10.3. Navigeren op mp3- en jpeg-media

Op mp3- en jpeg-media kunnen de muziektitels of afbeeldingen, net als op een gegevensmedium, geordend zijn in mappen.

Plaats een weergavemedium met mp3- of jpeg-gegevens (cd, SD-kaart of USB-stick).
▶ Selecteer met de toets SOURCE de gewenste bron (MEDIA > SD of USB). Op het beeldscherm wordt een menu weergegeven met de hoogste mappenstructuur.

Als het medium mappen bevat worden deze aan de linkerkant weergegeven.

Het oppervlak van de actieve map of het actieve bestand wordt oranje gemarkeerd weergegeven. Op de bovenste regel staat het totale aantal titels in de map vermeld.

▶ Ga met de pijltoetsen ▲▼ naar een map en bevestig met ENTER/OK.

Open zo nodig eventuele submappen. In dat geval kunt u met de linkerpijltoets ◀ of via de bovenste menuoptie ( ) teruggaan naar het menu erboven.

Als u een titel wilt beluisteren of een afbeelding wilt bekijken, selecteert u deze en bevestigt u met ▶ (PLAY) of ENTER.

Jpeg-afbeeldingen

Bij jpeg-afbeeldingen wordt aan de rechterkant van het menu een voorbeeld van de afbeelding weergegeven.

▶ Selecteer een afbeelding en bevestig met ENTER dat u de afbeelding groot wilt weergeven. Alle afbeeldingen in de actieve map worden na elkaar weergegeven vanaf de geselecteerde afbeelding ("diashow").
▶ Met de toetsen ◀◀ of ▶▶ gaat u naar de volgende of vorige afbeelding.
Met STOP ■ wordt een preview van alle afbeeldingen in de map alsmede extra menuopties (SLIDE SHOW = Diashow; MENU = Menu, PREV / NEXT = Vorige / Volgende) weergegeven.
▶ Door tijdens de weergave op de pijltoetsen ◀ ▶ te drukken, draait u de afbeelding.

Zeer grote afbeeldingen kunnen mogelijk niet worden weergegeven!

11. SETUP-menu in de dvd-modus

Druk tijdens de dvd-modus even op de toets SETUP. Op het beeldscherm wordt de hoofdpagina van het menu SETUP weergegeven. De volgende menu's zijn beschikbaar in de dvd-modus:
• PAG. ALG. INST.
• INSTALLATIEPAG. AUDIO
• INST. PAGINA VIDEO
• VOORKEURSINSTELLINGEN
• WACHTWOORD INSTELLEN

11.1. Navigeren in de menu's

Kies met ◀ ▶ tussen de menu's. Het actieve menu heeft een oranje achtergrond. Met ▲ ▼ kiest u de menuopties en verkrijgt u de selectiepunten aan de rechterzijde. De actieve instelling heeft een bruine achtergrond.

Om een instelling te wijzigen, gaat u met ▶ naar de rechterzijde (de achtergrond verandert van groen in bruin) en selecteer met ▲ ▼ een andere optie. Bevestig met ENTER.

Met ◀ gaat u naar de menuselectie erboven.

Met SETUP kunt u het menu SETUP op elke plaats verlaten.

Het menu VOORKEURSINSTELLINGEN kunt u niet openen tijdens de weergave. Beëindig eventueel het afspelen door 2x op STOP te drukken.

11.2. Menu PAG. ALG. INST.

-- PAG. ALG. INST. -- BEELDSCHERM Wide HOEKTEKEN AAN OSD-TAAL NED TEKST SLUITEN AAN SCREENSAVER UIT LAATSTE GEHEUGEN AAN AUTO STANDBY 15M ALG. INSTELLINGEN

11.2.1. BEELDSCHERM

Hiermee stelt u het apparaat in op het weergaveformaat van de televisie.

4:3 PANSCAN: Selectie voor televisietoestellen met 4:3-formaat. Bij het Pan Scan-formaat worden films in 16:9-formaat op volle hoogte weergegeven, beeldfragmenten aan de zijkanten worden afgesneden

4:3 LETTERBOX: Selectie voor televisietoestellen met 4:3-formaat. Bij het Letterbox-formaat worden films in 16:9-formaat verkleind tot beeldschermbreedte.

16:9: Selectie voor televisietoestellen met 16:9-beeldformaat.

11.2.2. HOETEKEN

Stel de weergave in voor verschillende cameraposities (slechts op weinig dvd's beschikbaar). (Druk op de toets ANGLE om van camerapositie te veranderen.)

11.2.3. OSD-TAAL

Hier kan de OSD-taal ("On-Screen-Display") worden ingesteld, dat wil zeggen de taal voor de menuweergave op het beeldscherm van het apparaat. U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens.

De gekozen menutaal wordt meteen toegepast.

11.2.4. TEKST SLUITEN

Enkele dvd's beschikken over ondertiteling voor doven en gehoorgestoorden. Deze ondertiteling bevat, in tegenstelling tot normale ondertiteling, ook beeldbeschrijvingen.

OPMERKING!

Als u de dvd-speler op een ander televisietoestel hebt aangesloten, moet dit apparaat eveneens deze functie ondersteunen, anders kan de ondertiteling voor doven en gehoorgestoorden niet worden weergegeven.

11.2.5. SCREENSAVER

Als de screensaver geactiveerd is, wordt een beeldschermbeveiliging actief als er drie minuten lang niet op een toets is gedrukt (niet tijdens de weergave).

Met deze functie markeert de dvd-speler de locatie waarop de laatste ingelegde dvd werd stopgezet. Als u dezelfde dvd opnieuw in het toestel plaatst, wordt de weergave vanaf deze laatste positie voortgezet. De laatste positie op de dvd blijft behouden, ook als u het toestel uitschakelt.

11.2.7. AUTO STANDBY

Stel in deze functie een tijdsduur (15 of 30 minuten) in waarna de dvd-speler in stand-by gaat.

De dvd-speler gaat alleen in stand-by als er geen medium wordt afgespeeld en er geen toets wordt ingedrukt.

11.3. Menu INSTALLATIEPAG. AUDIO

-- INST. PAGINA AUDIO -- DOWNMIX STR DIG: SIGNAAL RAW INST. DOLBY DIGITAL DIGITALE AUDIO-INST.

11.3.1. DOWNMIX

Als u de analoge uitgang gebruikt, kunt u hiervoor in dit menu instellingen verrichten.

STEREO: Er wordt stereogeluid weergegeven.

Kies deze instelling als het geluid via slechts twee luidsprekers wordt weergegeven.

L/R: Kies deze instelling als het apparaat op een Dolby Pro Logic-decoder is aangesloten.

SPDIF/UIT: De digitale uitgang COAXIAL is niet geactiveerd.

SPDIF/RAW: voor de weergave van een digitale gegevensstroom, bv. aan een uitgang met Dolby Digital-decoder.

SPDIF/PCM: standaardformat voor de output van een stereoformat.

11.3.3. INST. DOLBY DIGITAL

DUBBEL MONO

STEREO: Er wordt een stereosignaal weergegeven via het linker- en rechterkanaal (audiokanaal).

L-MONO: Het linkermonokanaal wordt via beide luidsprekers (audiokanaal) uitgevoerd.

R-MONO: Het rechtermonokanaal wordt via beide luidsprekers (audiokanaal) uitgevoerd.

MIX-MONO: Het linker- en rechtermonogeluid wordt als monosignaal via beide luidsprekers (audiokanaal) uitgevoerd.

DYNAMISCH

Het Dolby Digital-geluidsformaat ondersteunt een dynamiek-instelling waarmee de geluidsvolumeverschillen tussen harde en zachte passages kunnen worden ingesteld, met negen instellingen, van OFF tot FULL.

OFF: Het geluid blijft ongewijzigd. Met andere woorden luide passages en bastonen worden hard weergegeven en zachte stukken zacht ("bioscoopgeluid"). Deze instelling is alleen geschikt voor situaties waarin niemand er last van heeft.

FULL: Het verschil in geluidssterkte wordt minimaal. Met andere woorden worden luide passages zachter en zachte passages luider. Deze instelling is bv. geschikt voor 's nachts.

Om de instelling te wijzigen gaat u met ▶ naar de schaal aan de rechterzijde en selecteert u met ▲ of ▼ de gewenste waarde. Bevestig met ENTER.

11.4. Menu INST. PAGINA VIDEO

-- INST. PAGINA VIDEO -- SCHERPTE MED HELDERHEID 00 CONTRAST 00 TINT 00 VERZADIGING 00 VIDEO-INST.

11.4.1. Scherpte

Stel hier de beeldscherpte in met een van de drie geprogrammeerde schema's (HOOG, MEDIUM, LAAG).

11.4.2. Helderheid, contrast, tint, verzadiging

Stel bij deze menuopties de gewenste waarden voor de afzonderlijke punten in. Ga daarvoor als volgt te werk:

Kies met de pijltoetsen ▲ of ▼ de gewenste optie.
▶ Bevestig de selectie met de toets ENTER, u komt dan in de instelmodus.
▶ Zoek met de pijltoetsen ◀ of ▶ de gewenste waarde.
▶ Bevestig de selectie met de toets ENTER. U verlaat daarmee ook de instelmodus.

11.5. Menu VOORKEURSINSTELLINGEN

-- VOORKEURINSTELLINGEN -- TV- TYPE PAL GELUID DUI ONDERTIT DUI DISCMENU DUI KINDERSLOT STANDAARD GA NAAR VOORKEURPAG.

OPMERKING!

Het menu VOORKEURSINSTELLINGEN kunt u niet openen tijdens de weergave. Beëindig eventueel het afspelen door 2x op STOP te drukken.

11.5.1. TV-TYPE

Kie s hier de kleurenstandaard van uw televisie:

PAL: in veel Europese landen gebruikelijke kleurindeling.

AUTO: automatische instelling van de indeling.

NTSC: is in Noord-Amerika gebruikelijk.

11.5.2. GELUID

Hier stelt u een van de op de dvd gesproken talen in.

U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens.

11.5.3. ONDERTIT

Hier kunt u een van de op de dvd vastgelegde talen voor de ondertiteling selecteren.

U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens en Uit.

11.5.4. DISCMENU

Hier kunt u de taal kiezen van de op de dvd vastgelegde menu's, als deze op de disk beschikbaar zijn.

U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens.

11.5.5. KINDERSLOT

Hier st elt u de leeftijdsklasse voor dvd's in (kinderslot).

Enkele dvd's en cd's zijn voorzien van coderingssignalen voor beoordelingen die zijn geformuleerd door de Motion Picture Association. De acht vrijgaveklassen zijn:

1 KINDVEILIG: ook geschikt voor kleine kinderen;
2 G: voor alle leeftijdsklassen;
3 PG: aanbevolen vanaf 6 jaar met ouderlijk toezicht;
4 PG13: aanbevolen vanaf 12 jaar;
5 PGR: aanbevolen vanaf 16 jaar met ouderlijk toezicht;
6 R: niet vrij onder de 16 jaar;
7 NC17: niet vrij onder de 18 jaar;
8 ADULT: alleen voor volwassenen.

Als op een dvd bv. de beoordeling 7 (vanaf 18) of 8 (volwassenen) staat en u het apparaat hebt ingesteld op een van de beoordelingen 1 t/m 6, dan wordt een mededeling weergegeven en moet het wachtwoord worden ingevoerd. Mogelijk zijn alleen delen van de dvd, dus bepaalde filmscènes, van één of meer beoordelingen voorzien.

U kunt de vrijgaveklasse wijzigen door het wachtwoord in te voeren (zie "Menu WACHTWOORD INSTELLEN" op pagina 42).

11.5.6. STANDAARD

Bevestig STANDAARD. > HERSTEL met ENTER, om de fabrieksinstellingen.op het apparaat te herstellen.

OPMERKING!

Hou er rekening mee dat een gewijzigd wachtwoord niet wordt hersteld!

Hier kunt u instellen of in bepaalde situaties (bv. bij het bekijken van een dvd met leeftijdsbeperking) een wachtwoord moet worden ingevoerd (instelling AAN) (zie "KINDERSLOT" op pagina 41) of dat nooit een wachtwoord moet worden ingevoerd (instelling UIT).

11.6.2. WACHTWOORD

Hier kunt u het in de fabriek ingestelde wachtwoord wijzigen.

▶ Bevestig de optie WIJZIGEN met ENTER.

OUD WACHTWOORD: Voer nu met de cijfertoetsen van de afstandsbediening het bestaande wachtwoord in. Dit bestaat uit exact vier cijfers. Als er nog geen wachtwoord is ingesteld, moet het door de fabriek ingestelde wachtwoord 1234worden ingevoerd. Als u het juiste wachtwoord hebt ingevoerd, wordt het volgende invoerveld geactiveerd.

NIEUW WACHTWOORD: Voer nu met de cijfertoetsen van de afstandsbediening een getal van vier cijfers in. De markering verspringt naar het volgende veld.

BEVESTIG PV: Voer nogmaals het getal van vier cijfers in.

Druk op ENTER om het nieuwe wachtwoord te bevestigen.

Als u het nieuwe wachtwoord bent vergeten, voert u het masterwachtwoord 1369 in.

12. Pixelfouten bij lcd -schermen

5 Pixels 5 Pixels Regels Pixel blauw groen Subpixel rood

Ondanks het gebruik van de allermodernste productiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen.

Bij actieve-matrix-tft's met een resolutie van 480 x 234 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 336.960 aansturings-elementen gebruikt. Door dit zeer hoge aantal transistors en het eraan verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels of afzonderlijke subpixels.

Beschrijving		Geaccepteerd aantal
Lichte subpixels	1 subpixel Max. 1
	Twee aaneengesloten pixels (horizon-taal/verticaal)	0
Afstand	Minimale afstand tussen lichte en don-kere subpixels	Min. 5 mm
Donkere subpixels	Afzonderlijk Max. 5
	Twee aaneengesloten pixels Max. 0
Afstand	Minimale afstand tussen lichte en don-kere subpixels	Min. 5mm
Totale aantal lichte en donkere subpixels Max. 5

De tabel beschrijft het maximale aantal toegestane pixelfouten op het beeldscherm zonder dat er sprake is van een garantiegeval. Als bv. het hierboven aangegeven aantal fouten in een categorie wordt overschreden gaat het wel om een garantiegeval.

13. Reiniging

Trek voorafgaand aan de reiniging altijd de netadapter en alle aansluitkabels los.

• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Let op dat er geen waterdruppels achterblijven op het apparaat. Water kan blijvende verkleuringen veroorzaken.
• Stel het beeldscherm niet bloot aan fel zonlicht of ultraviolette straling.

LET OP!

Binnen de behuizing van het beeldscherm zijn er geen onderde- len die reiniging of onderhoud behoeven.

14. Afvoer

VERPAKKING

Uw apparaat bevindt zich in een verpakking ter bescherming tegen schade bij het transport. Verpakkingen zijn grondstoffen en kunnen worden hergebruikt of teruggebracht in de grondstoffenkringloop.

APPARAAT

Het apparaat is voorzien van een ingebouwde krachtige lithiumaccu. Werp het apparaat op het einde van zijn levensduur in geen geval weg met het normale huisvuil, maar raadpleeg uw plaatselijk bestuur over de milieuvriendelijke afvoer via inzamelpunten.

BATTERIJEN

Lege of defecte batterijen/accu's horen niet thuis in het huisvuil! U moet ze inleveren op een inzamelpunt voor lege batterijen.

Als het apparaat vanwege elektrostatische oplading niet naar behoren werkt, reset u het apparaat door het tijdelijk van het stroomnet te koppelen en een 30-tal seconden uit te schakelen.

HOOFDAPPARAAT

Ingangsspanning: DC 9-12 V

Uitgangsspanning: DC 9-12 V

Opgenomen vermogen: < 15 W

Afmetingen apparaat: ca. 190 x 143 x 41 mm (BxHxD)

Gewicht: ca. 606 g

Omgevingstemperatuur

in bedrijf: 0 °C tot +40 °C

Opslagtemperatuur: 0 °C tot +40 °C

BEELDSCHERM

Diagonaal: 7" (ca. 18 cm)

Resolutie: 480 x 234

AV-uitgang

Videosignaal: FBAS

Video- en audio-uitgang: 3,5 mm mini-jackplug

Coax-uitgang: 3,5 mm mini-jackplug

USB

Versie: 2.0

Uitgangsspanning: 5 —— V max. 200 mA

HOOFDTELEFOON

Fabrikant: Shenzhen NanPing Technology Co., Ltd

Aansluiting: 3,5 mm mini-jackplug

Uitgangsspanning: max. 150 mV

MONITOR

Ingangsspanning: DC 9-12 V

Afmetingen apparaat: ca. 190 x 143 x 24 mm (BxHxD)

Gewicht: ca. 304 g

AV-INGANG

Videosignaal: FBAS

Video-/audio-ingang: 3,5 mm mini-jackplug

NETADAPTER

Fabrikant: Ktech, China

Modelnummer: KSAS0240900200HE

Ingang: AC 100-240 V \~ 50/60 Hz, 0,6 A,

Uitgang: DC ·s2,0 A; 9 V

Veiligheidsklasse II

AUTOADAPTER

Fabrikant: Shenzhen Yijiaxing

Technology Co., Ltd.

Modelnummer: YJX00314

Ingangsspanning: DC 12 V 2000

Uitgangsspanning: DC --- 12 V 2000 m.

Zekering: T 2 AL; 250 V

OPLAADBARE LI-POLYMEERBATTERIJ

Fabrikant: Great Power Battery Co., Ltd.

Modelnummer: GSP456080*2S

Nom. spanning: DC 7,4 V --- 1800 mAh

Onder voorbehoud voor technische wijzigingen!

NL

FR

DE

NL

FR

DE

Sommaire
