Producttype	Digitale camcorder
Merk	Sony
Model	HDR-CX116E/B
Afmetingen (B × H × D)	69 × 67 × 129 mm (zonder uitstekende delen)
Gewicht (alleen toestel)	370 g
Gewicht (met meegeleverde accu)	450 g
Voeding	Oplaadbare accu InfoLITHIUM H-serie (NP-FH60) of netadapter AC-L200 (8,4 V DC)
Capaciteit meegeleverde accu	7,2 Wh (1000 mAh)
Oplaadtijd	Ongeveer 135 minuten
Opnameduur (HD, SP-modus)	Ongeveer 110 minuten (continu), 55 minuten (typisch)
Opnameduur (SD, SP-modus)	Ongeveer 130 minuten (continu), 65 minuten (typisch)
Sensortype	CMOS ClearVid 5,8 mm (type 1/3,13)
Aantal pixels (totaal)	Ongeveer 5,66 megapixels
Lens	Carl Zeiss Vario-Sonnar T*, f=4,9-58,8 mm, filter 37 mm
Optische zoom	12×
Digitale zoom	24× (intelligent), 150× (digitaal)
Beeldstabilisator	Elektronische SteadyShot (aan/uit te schakelen)
LCD-scherm	6,7 cm (2,7 inch), 16:9-formaat, 211.200 dots (960 × 220)
Video-opnameformaten	HD: AVCHD (MPEG-4 AVC/H.264), SD: MPEG2-PS
Stilstaande beelden	JPEG (Exif versie 2.2), max. 10,2 megapixels (3680×2760)
Opslagmedium	Memory Stick PRO Duo (tot 16 GB getest)
Aansluitingen	HDMI mini, component video, composiet video, USB mini, DC IN
Meegeleverde accessoires	Accu NP-FH60, netadapter AC-L200, USB-kabel, AV-kabel, componentkabel, draadloze afstandsbediening, Handycam Station, cd-rom (PMB en PDF-handleiding), Memory Stick PRO Duo 4 GB
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud en reiniging	Lens reinigen met een zachte doek; LCD-scherm met een droge zachte doek; behuizing met een licht bevochtigde zachte doek; vermijd oplosmiddelen, alcohol, insecticide
Batterijen en accu's	Niet bij het huisvuil gooien; recyclen volgens lokale regelgeving; vervang de batterij van de afstandsbediening door een CR2025

Veelgestelde vragen - HDRCX116EB SONY

Welk type geheugenkaart moet ik gebruiken met de HDR-CX116E?

Gebruik een Memory Stick PRO Duo (tot 16 GB) of een Memory Stick PRO-HG Duo. Kaarten van het merk MEMORY STICK PRO DUO of PRO-HG Duo worden aanbevolen.

Hoe laad ik de accu van de camcorder op?

Bevestig de accu op de camcorder, plaats deze op het Handycam Station dat is aangesloten op de netadapter, of sluit de adapter rechtstreeks aan op de DC IN-aansluiting van de camcorder. Het CHG-lampje brandt tijdens het opladen en gaat uit wanneer de accu vol is.

Kan ik een niet-Sony accu gebruiken met dit apparaat?

Nee, gebruik alleen een InfoLITHIUM H-serie accu. Het gebruik van een andere accu kan storing of foutcode C:04 veroorzaken.

Waarom gaat mijn camcorder niet aan?

Controleer of de accu is opgeladen en correct is geplaatst. Als u de netadapter gebruikt, zorg er dan voor dat deze is aangesloten. Als het probleem aanhoudt, verwijder dan de accu en koppel de adapter los, wacht een minuut en probeer het opnieuw. U kunt ook met een puntig voorwerp op de RESET-knop drukken.

Hoe stel ik de datum en tijd in?

Druk op HOME en selecteer INSTELLINGEN > DATUM/TIJD INST. > KLOK INSTELLEN. Volg de instructies op het scherm om uw tijdzone te kiezen en het jaar, de maand, de dag, het uur en de minuten in te stellen.

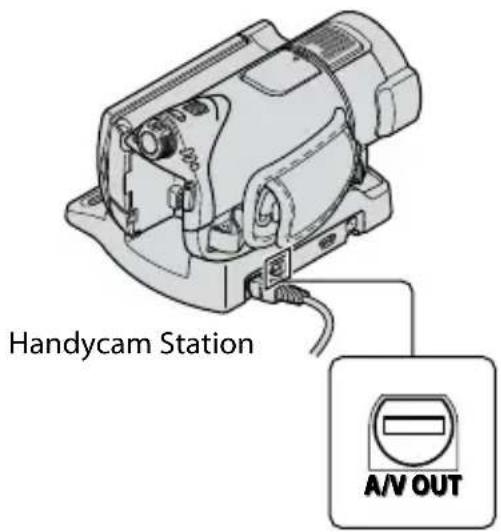

Hoe kan ik video's afspelen op een tv?

Sluit de camcorder aan op de tv via de HDMI-kabel (HD) of de AV-kabel (SD). Gebruik de netadapter voor de stroomvoorziening. Selecteer op de tv de juiste ingang. U kunt ook de aansluitgids in het HOME-menu gebruiken.

Wat moet ik doen als de melding 'E:61:□□' verschijnt?

Deze foutcode duidt op een intern probleem. Koppel de stroom los, verwijder de accu en sluit na een minuut weer aan. Als de fout aanhoudt, neem dan contact op met een erkende Sony-serviceafdeling en vermeld de volledige code.

Hoe kan ik video's of foto's verwijderen?

Druk op HOME > OVERIG > VERWIJDEREN. Kies VERWIJDEREN voor films of VERWIJDEREN voor foto's. Selecteer de bestanden die u wilt verwijderen, bevestig met OK en vervolgens JA. Om alles te verwijderen, gebruikt u ALLES VERWIJDEREN.

Kan ik een Memory Stick Duo-adapter gebruiken?

Ja, u kunt een standaard Memory Stick Duo-adapter gebruiken om normale Memory Stick-kaarten op uw computer te gebruiken. Gebruik voor het afspelen op de camcorder echter direct een Memory Stick PRO Duo.

Hoe reinig ik de lens?

Gebruik een zachte doek om het lensoppervlak voorzichtig af te vegen. Als hardnekkige vlekken aanwezig zijn, bevochtig de doek dan licht met water. Gebruik geen oplosmiddelen zoals alcohol of benzine. Bewaar het apparaat op een droge, goed geventileerde plaats.

GEBRUIKSAANWIJZING HDRCX116EB SONY

Bedieningshandleiding

NL

Οδηγός Χρήσης

GR

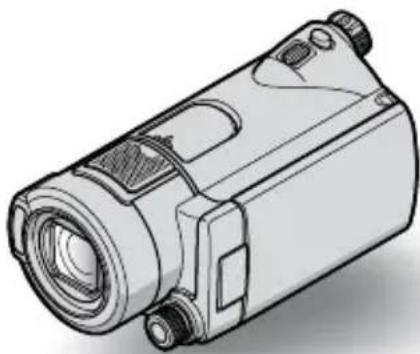

HDR-CX11E/CX12E

Raadpleeg "Handycam-handboek" (PDF) voor meer informatie over de geavanceerde bewerkingen.

Lees voordat u het apparaat gebruikt deze handleiding grondig door en bewaar ze zodat u ze in de toekomst opnieuw kunt raadplegen.

WAARSCHUWING

Om het gevaar van brand of elektrische schokken te verkleinen, mag het apparaat niet worden blootgesteld aan regen of vocht.

Stel de batterijen niet bloot aan overmatige hitte zoals zonlicht, vuur en dergelijke.

LET OP

U moet de batterij alleen vervangen door een batterij van het opgegeven type. Als u dit niet doet, kan dit brand of letsel tot gevolg hebben.

VOOR KLANTEN IN EUROPA

Let op

De elektromagnetische velden bij de specifieke frequenties kunnen het beeld en het geluid van dit apparaat beïnvloeden.

Dit product is getest en voldoet aan de beperkingen die zijn uiteengezet in de EMC-richtlijn voor het gebruik van een aansluitsnoer van minder dan 3 meter.

Kennisgeving

Als de gegevensoverdracht halverwege wordt onderbroken (mislukt) door statische elektriciteit of elektromagnetische storing, moet u de toepassing opnieuw starten of de verbindingskabel (USB, enzovoort) loskoppelen en opnieuw aansluiten.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Geldt ook voor dit accessoires: afstandsbediening, "Memory Stick PRO Duo"

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product niet als huishoudelijk afval behandeld mag worden. Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband

met data-integriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Kennisgeving voor klanten in de landen waar EU-richtlijnen van toepassing zijn

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiger voor EMC en productveiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor kwesties met betrekking tot service of garantie kunt u het adres in de afzonderlijke service- en garantiedocumenten gebruiken.

Opmerkingen bij het gebruik

Meegeleverde items

De cijfers tussen ( ) geven de meegeleverde hoeveelheid weer.

• "Memory Stick PRO Duo" 4 GB (1)
- Netspanningsadapter (1)
- Netsnoer (1)
• Handycam Station (1) A
• A/V-componentkabel (1) B
• A/V-kabel (1) C

• USB-kabel (1) D
- Draadloze afstandsbediening (1) Er is al een lithiumknoopcelbatterij geïnstalleerd.
• Oplaadbare accu NP-FH60 (1)
- CD-ROM "Handycam Application Software" (1) (p. 26)
- PMB
- Gids voor PMB
- Handycam-handboek (PDF)

- "Bedieningshandleiding" (deze handleiding) (1)

A B C D

Soorten "Memory Stick" die u in de camcorder kunt gebruiken

• Voor het opnemen van films is het aan te raden een "Memory Stick PRO Duo" te gebruiken van 1 GB of groter, gemarkeerd met:
• MEMORY STICK PRO DUO*
• MEMORY STICK PRO-HG Duo
  * Zowel Memory Sticks gemarkeerd als niet gemarkeerd met Mark2 kunnen worden gebruikt.
• Een "Memory Stick PRO Duo" tot 16 GB werkt correct met deze camcorder.
• Raadpleeg 12 voor informatie over de opnameduur van een "Memory Stick PRO Duo".
• In deze handleiding worden zowel een "Memory Stick PRO Duo" als een "Memory Stick PRO-HG Duo" "Memory Stick PRO Duo" genoemd.

Informatie over het gebruik van de camcorder

• De camcorder is niet stof-, spatwater- of waterbestendig. Zie "Voorzorgsmaatregelen" (p. 32).
• Werp de "Memory Stick PRO Duo" niet uit wanneer het toegangslampje (p. 11) brandt of knippert.
  Indien u dit wel doet, kan de "Memory Stick PRO Duo" beschadigd raken, kunnen opgenomen beelden verloren gaan of andere storingen zich voordoen.
• Voer geen van de volgende handelingen uit wanneer het (film)-lampje/ (staand beeld)-lampje (p. 10), toegangslampje (p. 11) of het QUICK ON-lampje (p. 17) brandt

of knippert. Indien u dit wel doet, kan de "Memory Stick PRO Duo" beschadigd raken, kunnen opgenomen beelden verloren gaan of andere storingen zich voordoen.

- De accu, de netspanningsadapter of het Handycam Station van de camcorder verwijderen

- De camcorder blootstellen aan mechanische schokken of trillingen

- Bij het plaatsen of uitwerpen van de "Memory Stick PRO Duo", dient u voorzichtig te zijn dat de "Memory Stick PRO Duo" niet uit de camcorder valt.

- Wanneer u de camcorder aansluit op een ander apparaat door middel van communicatiekabels, moet u ervoor zorgen dat u de stekker op de juiste manier aansluit. Door de stekker geforceerd in de terminal te steken, beschadigt u de terminal en dit kan een defect op uw camcorder veroorzaken.

- Als u gedurende een langere tijd herhaaldelijk beelden opneemt/verwijdert, treedt fragmentatie op van gegevens op de "Memory Stick PRO Duo". Er kunnen dan geen beelden meer worden opgeslagen of opgenomen. In dit geval moet u de beelden eerst op een extern medium opslaan en vervolgens [MEDIA FORMATT.] (p. 25) uitvoeren.

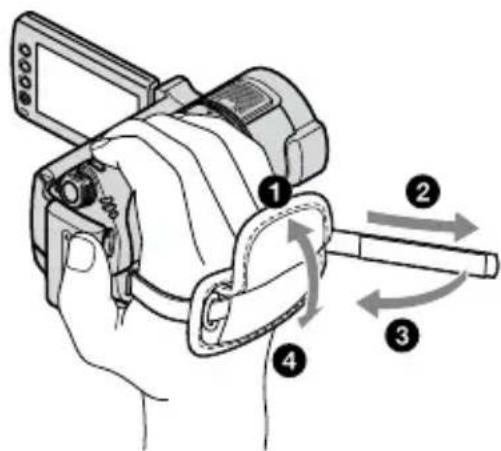

- Houd de camera correct vast en maak vervolgens de handgreepband vast zoals weergegeven in de afbeelding.

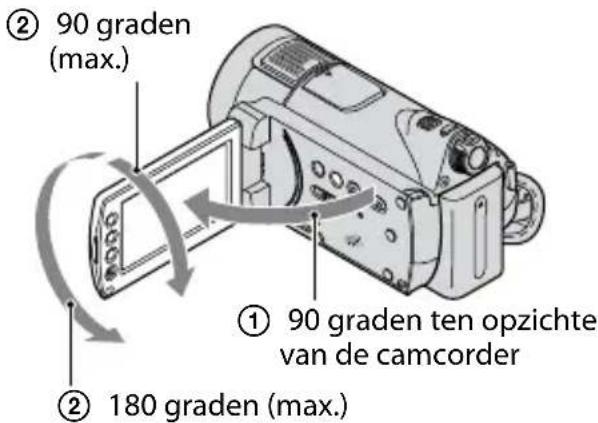

- Om het LCD-scherm te richten, opent u het LCD-scherm 90 graden ten opzichte van de camcorder (①). Vervolgens draait u het LCD-scherm in de gewenste hoek om op te nemen of af te spelen (②). U kunt het LCD-scherm 180 graden draaien in de richting van de lens (②) om op te nemen in spiegelstand.

② 90 graden (max.) ① 90 graden ten opzichte van de camcorder ② 180 graden (max.)

- Het LCD-scherm is vervaardigd met precisietechnologie, waardoor meer dan 99,99% van de pixels operationeel is. Soms kunnen er zwarte stipjes en/of heldere stipjes (wit, rood, blauw of groen) verschijnen op het LCD-scherm. Deze stipjes duiden niet op fabricagefouten en hebben geen enkele invloed op de opnamen.

- Verwijder het isolatievel voordat u de afstandsbediening gebruikt.

Isolatievel

Informatie over opnemen

• Voordat u begint met opnemen, test u de opnamefunctie om te controleren of het beeld en het geluid zonder problemen worden opgenomen.
• Opnamen worden niet vergoed, zelfs niet als er niet kan worden opgenomen of afgespeeld wegens een storing van de camcorder, problemen met de "Memory Stick PRO Duo", enz.
• Televisiekleursystemen verschillen, afhankelijk van het land/de regio. Als u de opnamen van deze camcorder wilt bekijken op een televisie, moet u een televisie met het PAL-kleursysteem hebben.
• Televisieprogramma's, films, videobanden en ander beeldmateriaal zijn wellicht beschermd door auteursrechten. Het zonder toestemming opnemen van dergelijk materiaal kan in strijd zijn met de auteursrechten.

Opgenomen beelden afspelen op andere apparaten

- De camcorder is compatibel met MPEG-4 AVC/H.264 High Profile voor opnames in HD

(high definition)-beeldkwaliteit. Daarom kunt u beelden die zijn opgenomen met HD (high definition)-beeldkwaliteit niet afspelen op uw camcorder met de volgende apparaten:

• Andere apparaten die compatibel zijn met de AVCHD-indeling en die niet compatibel zijn met High Profile
• Apparaten die niet compatibel zijn met het AVCHD-formaat

Sla uw opgenomen beeldgegevens op

• Om te voorkomen dat uw beeldgegevens verloren gaan, is het aan te raden regelmatig al uw opgenomen beelden op te slaan op een extern medium. Het is aan te raden de beeldgegevens op te slaan op een disc zoals een DVD-R met behulp van de computer. U kunt uw beeldgegevens ook opslaan met een videorecorder of een DVD/HDD-recorder (p. 24).
• Het wordt aangeraden dat u uw beeldgegevens tijdelijk opslaat na een opname.

Wanneer de camcorder is aangesloten op een computer

- Formatteer de "Memory Stick PRO Duo" in de camcorder niet met een computer. Als u dit wel doet, werkt de camcorder mogelijk niet correct.

Opmerkingen over het plaatsen van de camcorder in het Handycam Station

• De camcorder moet volledig geplaatst zijn om een goed contact te kunnen verzekeren.
• Sluit kabels aan op het Handycam Station wanneer u de camcorder wilt gebruiken terwijl deze op het Handycam Station is geplaatst. Sluit de kabels niet tegelijk aan op het Handycam Station en de camcorder.

Informatie over de taalinstelling

- De schermdisplays in de plaatselijke taal worden gebruikt om de bedieningsprocedures te illustreren. Wijzig desgewenst de schermtaal voordat u de camcorder gebruikt (p. 10).

Informatie over deze handleiding

- De afbeeldingen van het LCD-scherm die in dit handboek ter illustratie worden gebruikt, zijn vastgelegd met een digitale fotocamera en kunnen er dus anders uitzien dan de werkelijke beelden van het LCD-scherm.

• De gebruikte schermafbeeldingen zijn gemaakt in Windows Vista. De schermen kunnen variëren, afhankelijk van het besturingssysteem van de computer.
• Meer informatie over het gebruik van de camcorder en de bijgeleverde software vindt u in "Handycam-handboek" (PDF) en "Gids voor PMB".
• De gebruikte schermafbeeldingen zijn gemaakt in Windows Vista. De schermen kunnen variëren, afhankelijk van het besturingssysteem van de computer.
• Meer informatie over het gebruik van de camcorder en de bijgeleverde software vindt u in "Handycam-handboek" (PDF) en "Gids voor PMB".

Inhoudsopgave

Lees dit eerst ......2

Aan de slag

Stap 1: de accu opladen ....7

Stap 2: De datum en tijd instellen ..... 10 De taalinstelling wijzigen ..... 10

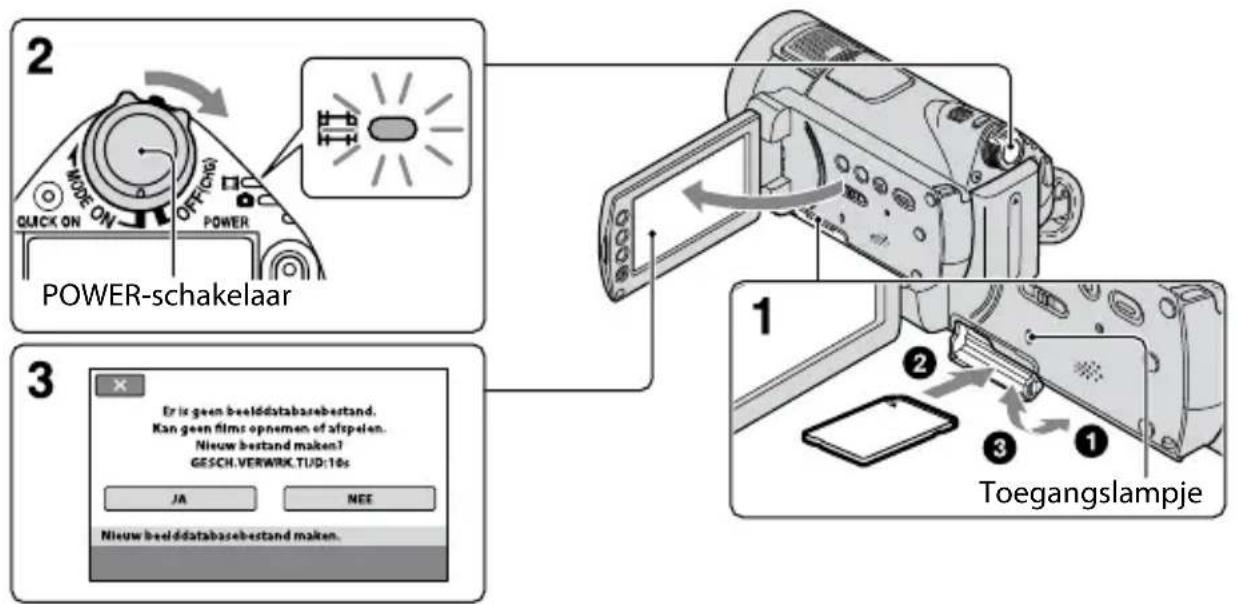

Stap 3: Een "Memory Stick PRO Duo" plaatsen .... 11

Opnemen/afspelen/beelden opslaan

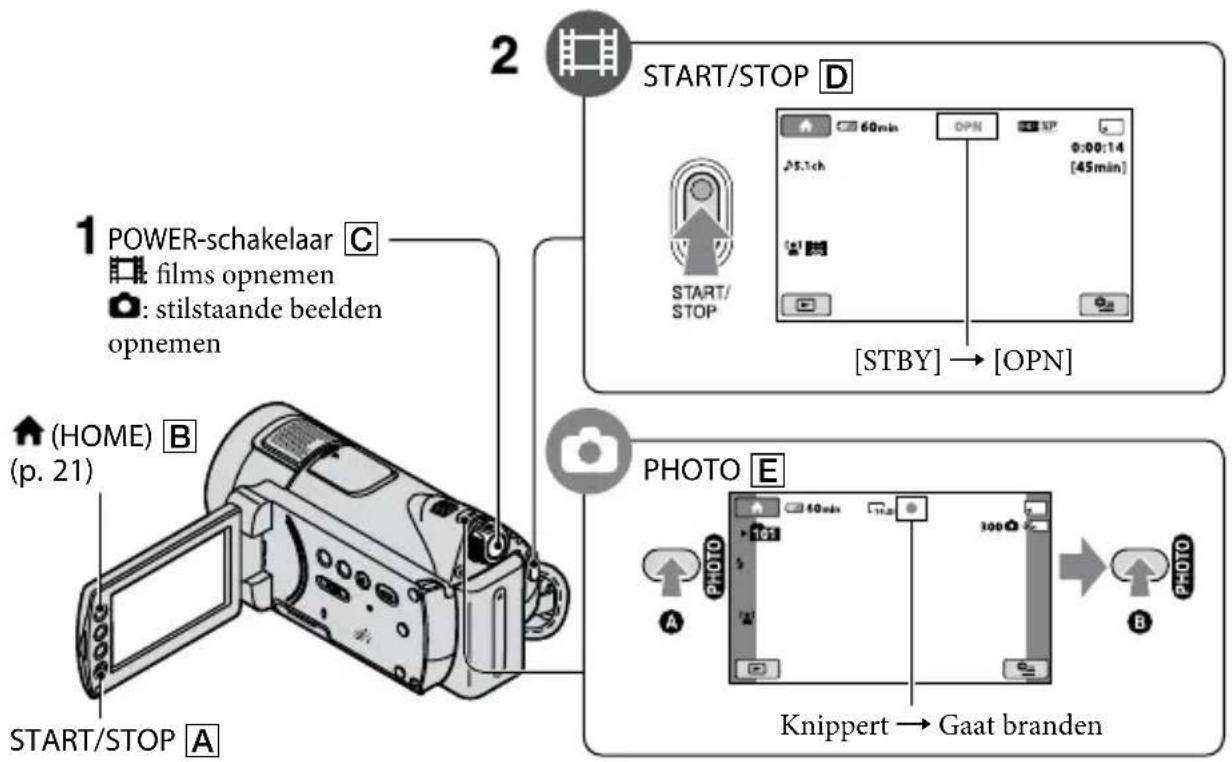

Opnemen 12

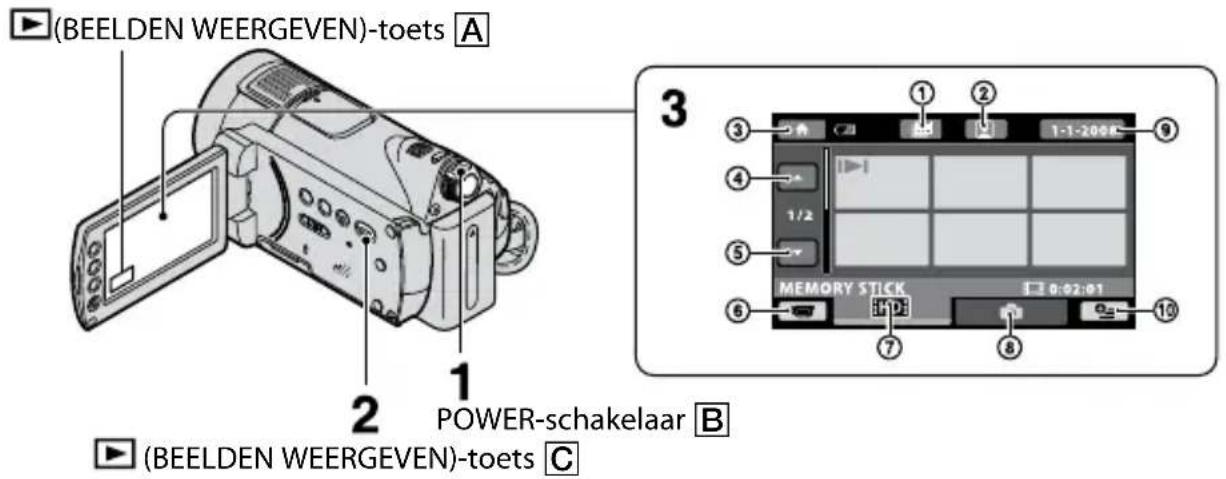

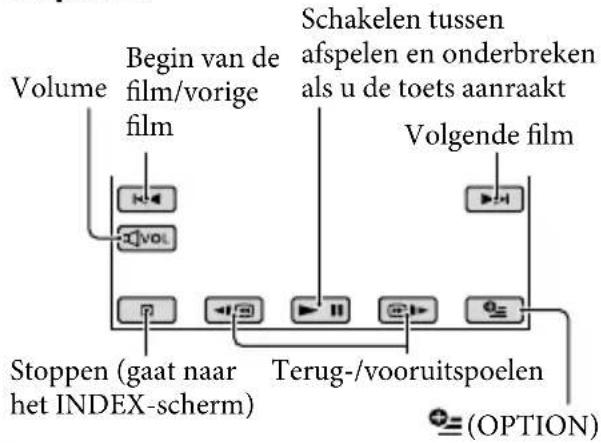

Afspelen .... 14 Het beeld op een televisie afspelen ..... 15

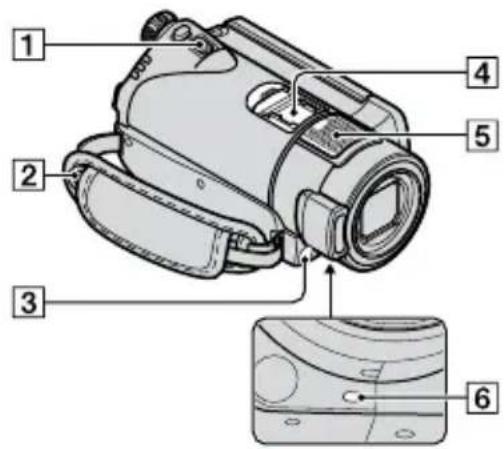

Naam en functies van elk onderdeel 16

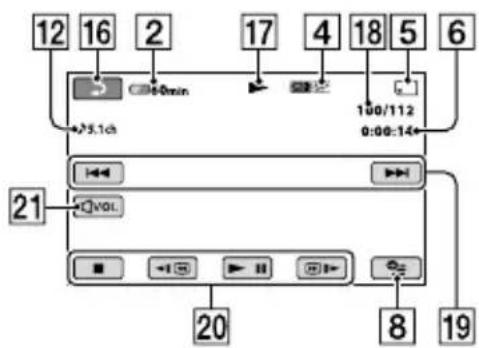

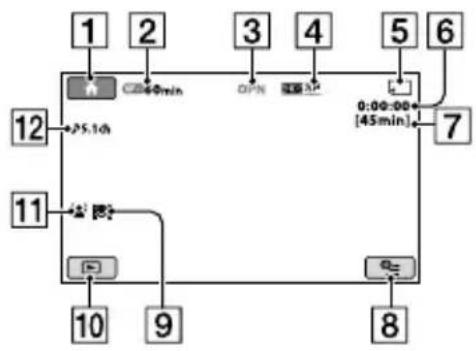

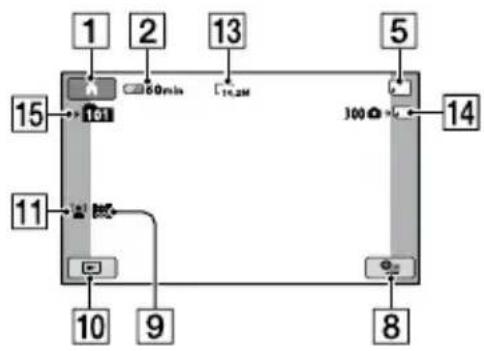

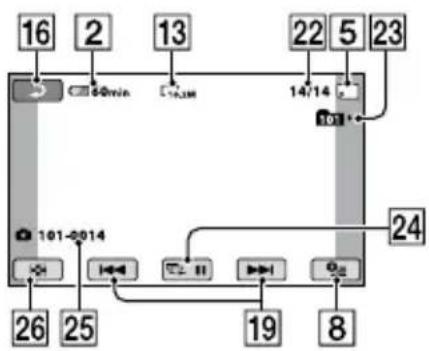

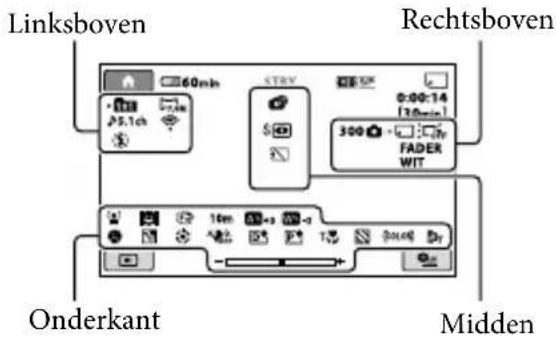

Aanduidingen die worden weergegeven tijdens het opnemen/ afspelen 19

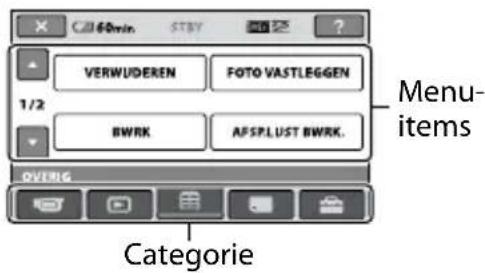

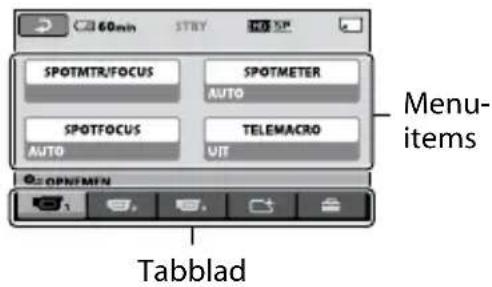

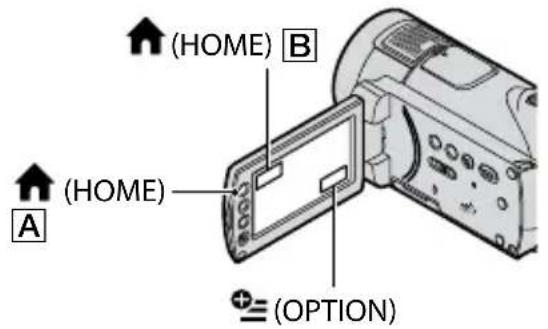

Verschillende functies uitvoeren - "HOME" en "OPTION" ...... 21

Beelden opslaan 24

Beelden wissen 25

Een computer gebruiken

Uitvoeren met een computer ...... 26

Het "Handycam-handboek" (PDF) installeren en bekijken 26

"PMB" installeren 26

Problemen oplossen

Problemen oplossen 29

Aanvullende informatie

Voorzorgsmaatregelen 32

U kunt de "InfoLITHIUM"-accu (H-serie) opladen nadat u de accu in de camcorder hebt geplaatst.

Opmerkingen

- U kunt geen andere "InfoLITHIUM"-accu dan een accu uit de H-serie in de camcorder plaatsen.

1 Sluit de netspanningsadapter aan op de DC IN-aansluiting van het Handycam Station.

Zorg ervoor dat de markering ▲ op de stekker naar boven is gericht.

2 Sluit het netsnoer aan op de netspanningsadapter en het stopcontact.

3 Draai de POWER-schakelaar in de richting van de pijl naar OFF (CHG) (dit is de standaardinstelling).

4 Bevestig de accu door de accu in de richting van de pijl in de camcorder te schuiven tot deze vastklikt.

5 Plaats de camcorder stevig op het Handycam Station.

Het ♀CHG (opladen)-lampje gaat branden en het opladen begint. Het ♀/CHG (opladen)-lampje gaat uit als de accu volledig is opgeladen. Verwijder de camcorder uit het Handycam Station.

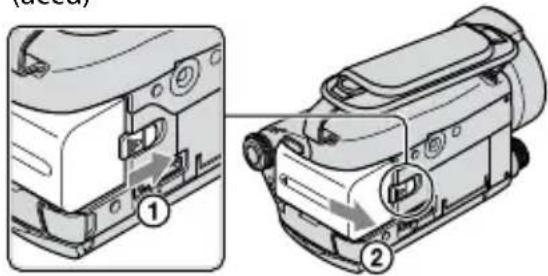

De accu verwijderen

Schuif de POWER-schakelaar naar OFF (CHG).

Verschuif de BATT-ontgrendelingsknop (accu) en verwijder de accu.

BATT-ontgrendelingsknop (accu)

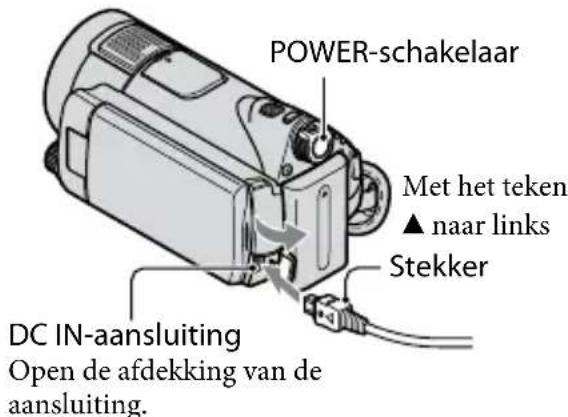

De accu opladen met alleen de netspanningsadapter

Verschuif de POWER-schakelaar naar OFF (CHG) en sluit de netspanningsadapter rechtstreeks aan op de DC IN-aansluiting van uw camcorder.

POWER-schakelaar Met het teken ▲ naar links Stekker DC IN-aansluiting Open de afdekking van de aansluiting.

Beschikbare opnametijd met de bijgeleverde accu

Oplaadduur:

Vereiste tijd in minuten (bij benadering) als u een volledig ontladen accu volledig wilt opladen.

Opname-/speelduur:

Beschikbare tijd in minuten (bij benadering) wanneer u een volledig opgeladen accu gebruikt.

"HD" staat voor high definitionbeeldkwaliteit en "SD" staat voor standaardbeeldkwaliteit.

(Eenheid: min.)

	HD SD
Oplaadduur 135
Opnameduur^*1*2
Doorlopende opnameduur	110 130
Normale opnameduur*3	55 65
Speelduur^*2	180 195

^1 [OPNAMESTAND]: SP
*2 Wanneer de achtergrondverlichting van het LCD-scherm is ingeschakeld
^3 Bij normale opnameduur wordt de tijd weergegeven wanneer u de opname herhaaldelijk start en stopt, de stroom in- en uitschakelt en in- en uitzoomt.

Informatie over de accu

• Wanneer u de accu verwijdert of de netspanningsadapter loskoppelt, schuift u de POWER-schakelaar naar OFF (CHG) en controleert u of het #(film)-lampje/
  (stilstaande beeld)-lampje (p. 10)/toegangslampje (p. 11)/QUICK ON-lampje (p. 17)/ is uitgeschakeld.
• De stroom wordt niet geleverd via de accu als de netspanningsadapter is aangesloten op de DC IN-aansluiting van de camcorder of het Handycam Station, zelfs niet als het netsnoer van de netspanningsadapter is losgekoppeld van het stopcontact.

Informatie over de oplaad-/opname-/speelduur

• Tijden gemeten met de camcorder bij een temperatuur van 25°C. 10°C tot 30°C wordt aangeraden.
• De beschikbare opname- en speelduur zijn korter als u de camcorder bij lage temperaturen gebruikt.
• De beschikbare opname- en speelduur kunnen korter zijn, afhankelijk van de gebruiksomstandigheden van de camcorder.

Informatie over de netspanningsadapter

- Gebruik de netspanningsadapter in de buurt van een stopcontact. Haal de stekker van de netspanningsadapter onmiddellijk uit het stopcontact als er een storing optreedt wanneer u de camcorder gebruikt.

• Plaats de netspanningsadapter niet in een smalle ruimte, dus bijvoorbeeld niet tussen een wand en een meubelstuk.
• Zorg ervoor dat de stekker van de netspanningsadapter of het contactpunt van de accu niet in aanraking komen met metalen voorwerpen. Dit kan kortsluiting tot gevolg hebben. Dit kan een storing veroorzaken.
• Zelfs als de camcorder is uitgeschakeld, ontvangt het apparaat nog steeds stroom als het met de netspanningsadapter is aangesloten op een stopcontact.

Gebruik in het buitenland

- U kunt uw camcorder gebruiken in alle landen/regio's met de bijgeleverde netspanningsadapter. U kunt eveneens de accu opladen. Gebruik indien nodig een in de handel verkrijgbare adapter voor de stekker van het netsnoer, afhankelijk van het type stopcontact. Zie "Handycam-handboek" (PDF) voor meer informatie.

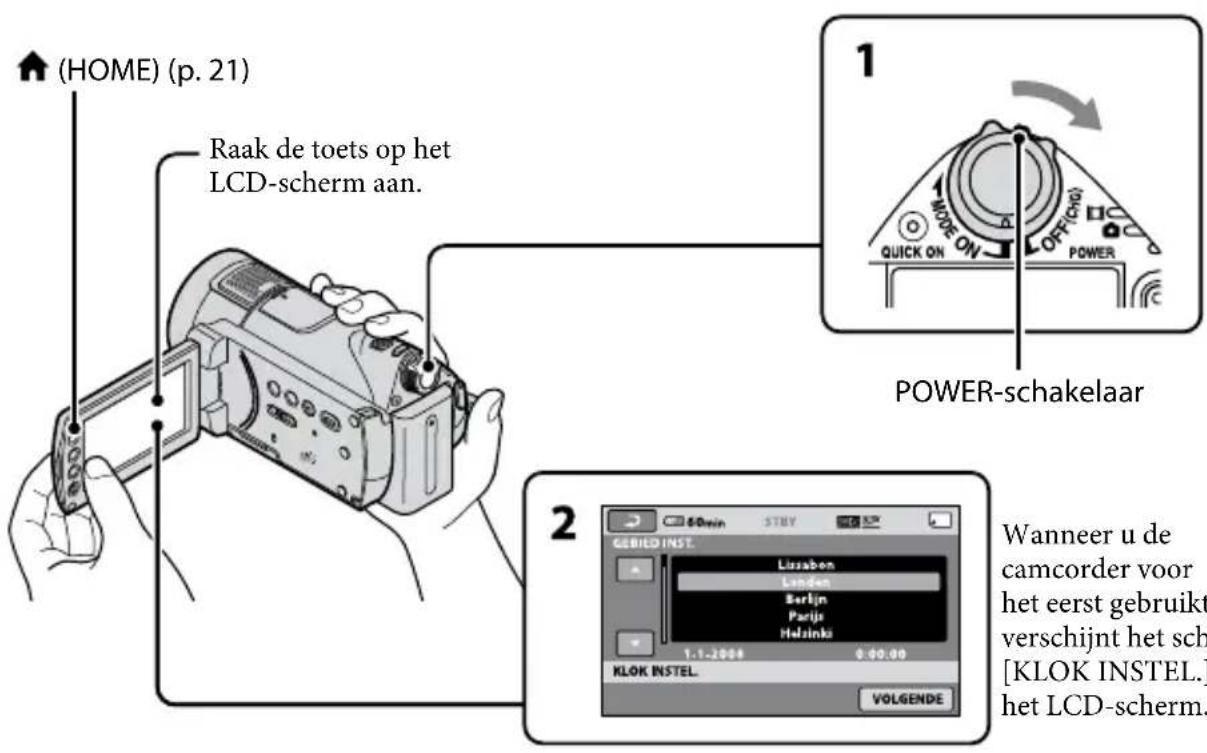

Stap 2: De datum en tijd instellen

(HOME) (p. 21) Raak de toets op het LCD-scherm aan. POWER-schakelaar Wanneer u de camcorder voor het eerst gebruikt verschijnt het sch [KLOK INSTEL.] het LCD-scherm.

Wanneer u de camcorder voor het eerst gebruikt, verschijnt het scherm [KLOK INSTEL.] op het LCD-scherm.

1 Schuif tijdens het drukken op de groene knop de POWER-schakelaar herhaaldelijk in de richting van de pijl tot het gewenste lampje oplicht.

☐ (Film): Om films op te nemen ☐ (Stilstaande beeld): Om stilstaande beelden op te nemen

Ga verder naar stap 3 indien u de camcorder voor het eerst inschakelt.

- Wanneer u het (tilstaand beeld)-lampje inschakelt, wordt de breedte-/hoogteverhouding van het scherm automatisch gewijzigd naar 4:3.

2 Raak (HOME) → (INSTELLINGEN) → [KLOK/ [TAALINS.] → [KLOK INSTEL.] aan.

3 Selecteer de gewenste regio met / en raak [VOLGENDE] aan.

4 Stel [ZOMERTIJD], [J] (jaar), [M] (maand), [D] (dag), uur en minuten in en raak aan.

60min STBY SP 2008 J 1 M 1 D 0 0D KLOK INSTEL. VOLGENDE

De klok begint te lopen.

Tips

• De datum en tijd worden niet weergegeven tijdens het opnemen, maar ze worden automatisch opgenomen op de "Memory Stick PRO Duo". U kunt de datum en tijd weergeven tijdens het afspelen.
• U kunt de bewerkingspieptonen uitschakelen door (HOME) → (I*STELLINGEN) → [INS.GELUID/WRGV] → [PIEPTOON] → [UIT] aan te raken.

De taalinstelling wijzigen

U kunt de schermdisplays wijzigen zodat berichten in een bepaalde taal worden weergegeven.

Raak ⚠HOME) → Ⓞ (INSTELLINGEN) → [KLOK/ ¶ TAALINS.] → [¶AALINSTELL.] aan en selecteer vervolgens de gewenste taal.

Stap 3: Een "Memory Stick PRO Duo" plaatsen

2 MOSE ON OFF(Chg) POWER-schakelaar 3 Er is geen beelddatabasebestand. Kan geen films opnemen of afspelen. Nieuw bestand maken? GESCH.VERWRK.TUD:16s JA NEE Nieuw beelddatabasebestand maken. 1 2 3 Toegangslampje

Indien u een nieuwe "Memory Stick PRO Duo" plaatst, verschijnt het scherm [Nieuw beelddatabasebestand maken.].

Zie pagina 3 voor de "Memory Stick" die u kunt gebruiken op uw camcorder.

1 Plaats de "Memory Stick PRO Duo" in de camcorder.

① Open het klepje van de Memory Stick Duo.
2 Plaats de "Memory Stick PRO Duo" in het toestel totdat deze vastklikt.
③ Sluit het klepje van de Memory Stick Duo.

2 Verschuif de POWER-schakelaar tot het (Hlm)-lampje gaat branden.

Als de POWER-schakelaar is ingesteld op OFF (CHG) kunt u deze inschakelen terwijl u op de groene knop drukt.

3 Raak [JA] aan op het scherm [Nieuw beelddatabasebestand maken.].

Een "Memory Stick PRO Duo" uitwerpen

Open het klepje van de Memory Stick Duo en druk voorzichtig een keer op de "Memory Stick PRO Duo".

Opmerkingen

• Werp de "Memory Stick PRO Duo" niet uit wanneer het toegangslampje brandt of knippert. Indien u dit wel doet, kan de "Memory Stick PRO Duo" beschadigd raken, kunnen opgenomen beelden verloren gaan of andere storingen zich voordoen.

• Voer geen van de volgende handelingen uit wanneer het (film)-lampje/ (staand beeld)-lampje (p. 10), toegangslampje of het QUICK ON-lampje (p. 17) brandt of knippert. Indien u dit wel doet, kan de "Memory Stick PRO Duo" beschadigd raken, kunnen opgenomen beelden verloren gaan of andere storingen zich voordoen.

• De accu, de netspanningsadapter of het Handycam Station van de camcorder verwijderen

• De camcorder blootstellen aan mechanische schokken of trillingen

• Open het klepje van de Memory Stick Duo niet tijdens het opnemen.

• Als u de "Memory Stick PRO Duo" in de verkeerde richting in de sleuf duwt, kunnen de "Memory Stick PRO Duo", de Memory Stick Duo-sleuf of de beeldgegevens worden beschadigd.
• Indien [Het maken van een nieuw beelddatabasebestand is mislukt. Er is mogelijk niet voldoende vrije ruimte beschikbaar.] wordt weergegeven in stap 3, formatteer dan de "Memory Stick PRO Duo" (p. 25). Merk op dat tijdens het formatteren alle gegevens worden gewist die werden opgenomen op de "Memory Stick PRO Duo".

1 Verschuif de POWER-schakelaar C tot het respectieve lampje gaat branden.

Druk alleen op de groene knop wanneer de POWER-schakelaar Ⓔ in de OFF (CHG)-positie staat.

2 Begin met opnemen.

Films

Druk op START/STOP D (of A).

Om de opname te stoppen, drukt u nogmaals op START/STOP D (of A).

- Raak (HOME) → (DIA BEHEREN) → [HDSSELLEN] aan om over te schakelen naar SD (standard definition)-beeldkwaliteit.

Stilstaande beelden

Druk voorzichtig op PHOTO E om de scherpstelling aan te passen A (er klinkt een pieptoon) en druk de toets daarna volledig in B (er klinkt een sluitergeluid).

■■■■■ wordt weergegeven naast ◦ Als ■■■■■■ verdwijnt, is het beeld opgenomen.

Tips

• U kunt de opnameduur en de beschikbare ruimte op de vaste schijf controleren door op
  (HOME) B → MEDIA BEHEREN) → [MEDIA-INFO] te drukken.
• U kunt stilstaande beelden vastleggen door te drukken op PHOTO E tijdens het opnemen van een film.

- Wanneer een filmbestand groter wordt dan 2 GB, wordt automatisch een nieuw filmbestand gemaakt.

- De maximale opnameduur van een Sony "Memory Stick PRO Duo" met opnamemodus [HD SP] (standaardinstelling) is:

1 GB: ong. 15 minuten
2 GB: ong. 30 minuten
4 GB: ong. 65 minuten
8 GB: ong. 140 minuten
16 GB: ong. 280 minuten
- Als u de capaciteit van de "Memory Stick PRO Duo" meet, staat 1 GB gelijk aan 1 miljard bytes, waarvan een deel wordt gebruikt voor gegevensbeheer.
- Controleer het aantal stilstaande beelden dat kan worden opgenomen op het LCD-scherm van de camcorder (p. 20).
- Een stilstaand beeld wordt standaard tijdens een filmopname vastgelegd wanneer een lach wordt gedetecteerd ([LACHSLUITER]). Een oranje kader verschijnt rond een gezicht dat in aanmerking komt voor een opname met Lach-herkenning. U kunt de instelling voor de lach-sluiten ook wijzigen in [DETECTIE INST.], [LACHGEVOELIGH.], [LACHPRIORITEIT] en [KADER INSTELLEN]. Zie "Handycamhandboek" voor meer informatie.
- U kunt stilstaande beelden aanmaken uit opgenomen films. Raadpleeg "Handycamhandboek" (PDF) voor meer informatie.

Afspelen

(BEELDEN WEERGEVEN)-toets A POWER-SCHAKELAAR B (BEELDEN WEERGEVEN)-toets C 1 2 3 1/1-200K MEMORY STICK 0:02:01

① Naar het (Filmrolindex)-scherm gaan
② Naar het (Gezichtsindex)-scherm gaan
③ Naar (HOME) gaan
④ Vorige 6 beelden
⑤ Volgende 6 beelden
⑥ Terugkeren naar het opnamescherm

⑦ Films met HD (high definition)-beeldkwaliteit* weergeven
⑧ Stilstaande beelden weergeven
⑨ Beelden op datum zoeken
⑩ (OPTION)
* :SD: wordt weergegeven wanneer u een film selecteert met SD (standard definition)-beeldkwaliteit in [FIDNSSTELLEN] (p. 12).

1 Verschuif de POWER-schakelaar B om uw camcorder in te schakelen.

Het VISUAL INDEX-scherm wordt weergegeven op het LCD-scherm (dit kan een paar seconden duren).

3 Start het afspelen.

Films

Raak het tabblad of aan en selecteer vervolgens de film die u wilt afspelen.

Volume Begin van de film/vorige film Stoppen (gaat naar het INDEX-scherm) Schakelen tussen afspelen en onderbreken als u de toets aanraakt Volgende film Terug-/vooruitspoelen (OPTION)

Stilstaande beelden

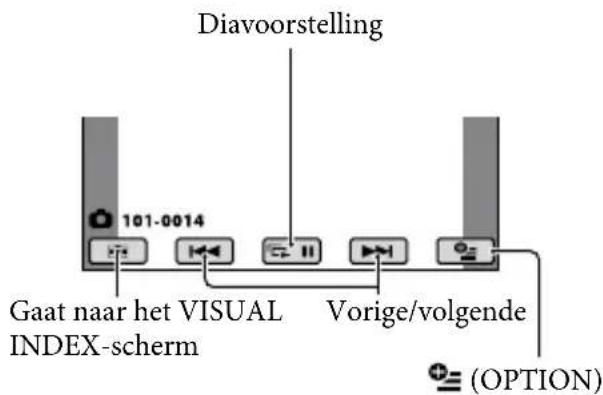

Raak het tabblad aan en selecteer het stilstaande beeld dat u wilt weergeven.

Diavoorstelling 101-0014 Gaat naar het VISUAL INDEX-scherm Vorige/volgende (OPTION)

Het volume van films aanpassen

U kunt het volume aanpassen door daarna aan te raken.

Tips

- Op het VISUAL INDEX-scherm wordt I▶I/▶ weergegeven bij het beeld op het tabblad dat het laatst werd afgespeeld/opgenomen. Wanneer u een beeld aanraakt dat is gemarkeerd met I▶I/▶, kunt u dat beeld afspelen vanaf het punt waar de vorige keer de weergave werd gestopt.

Het beeld op een televisie afspelen

De aansluitingswijze en de beeldkwaliteit (HD (high definition) /SD (standard definition)) die worden getoond op het televisiescherm, zijn verschillend afhankelijk van de aangesloten televisie en de gebruikte stekkers. Gebruik de bijgeleverde netspanningsadapter als stroombron (p. 7). Raadpleeg ook de gebruiksaanwijzing bij het apparaat dat u wilt aansluiten.

Opmerkingen

- Als u opneemt, stelt u [X.V.COLOR] in op [AAN] om af te spelen op een x.v.Color-televisie. Sommige instellingen op de televisie moeten misschien worden aangepast tijdens het afspelen. Raadpleeg voor meer informatie de gebruikershandleiding van uw televisie.

Werkwijze

Zet de ingang van de televisie op de verbonden aansluiting.

Raadpleeg de handleiding van de televisie.

Raadpleeg [TV-AANSLUITGIDS] voor het aansluiten van uw camcorder op de televisie.

Raak (HOME) → (EVERIG) → [TV-AANSLUITGIDS] aan.

Geef op de camcorder de benodigde uitvoerinstellingen op.

HDMI OUT Open de afdekking van de aansluiting. A/V R- aansluiting

Opmerkingen

• Als de A/V-kabel wordt gebruikt om beelden uit te voeren, worden de beelden uitgevoerd met SD (standard definition)-beeldkwaliteit.
• De camcorder en het Handycam Station zijn beide uitgerust met een A/V R-aansluiting of A/V OUT-aansluiting (p. 17). Sluit de A/V-kabel of A/V-componentkabel aan op het Handycam Station of op de camcorder. Sluit de A/V-kabels of A/V-componentkabel niet tegelijkertijd op het Handycam Station en uw camcorder aan, aangezien dit beeldvervorming kan veroorzaken.

Naam en functies van elk onderdeel

Knoppen, aansluitingen, enz. die niet worden beschreven in andere hoofdstukken worden hier beschreven.

Als u de motorzoomknop voorzichtig verschuift, kunt u langzaam in- en uitzoomen op het onderwerp. Verschuif de motorzoomknop verder voor een snellere zoombeweging.

U kunt stilstaande beelden vergroten van ongeveer 1,1 tot 5 keer het oorspronkelijke formaat (weergavezoom).

- Wanneer u het scherm aanraakt tijdens weergavezoom, wordt het punt dat u hebt aangeraakt weergegeven in het midden van het LCD-scherm.

2 Oogje voor schouderriem

De schouderriem (optioneel) bevestigen.

3 Afstandsbedieningssensor/infraroodpoort

Ontvangt het signaal van de afstandsbediening.

5 Ingebouwde microfoon

Geluid dat wordt opgevangen door de interne microfoon wordt geconverteerd naar 5,1-kanaals surround sound en opgenomen.

6 Opnamelampje van camera

Het cameraopnamelampje brandt rood tijdens het opnemen. Het lampje knippert wanneer de resterende capaciteit van het medium of de acculading laag is.

U kunt de schermweergave wijzigen door op deze toets te drukken terwijl het toestel is ingeschakeld.

Als u hierop drukt terwijl de POWER- schakelaar op OFF (CHG) staat, kunt u de resterende accuduur controleren.

8 (tegenlicht)-toets

Als u de belichting voor onderwerpen met tegenlicht wilt aanpassen, drukt u op 📄 (tegenlicht) om 📄 weer te geven. Druk nogmaals op 📄 (tegenlicht) om de tegenlichtfunctie te annuleren.

9 Zoomtoetsen

Druk hier om in/uit te zoomen. U kunt stilstaande beelden vergroten van ongeveer 1,1 tot 5 keer het oorspronkelijke formaat (weergavezoom).

- Wanneer u het scherm aanraakt tijdens weergavezoom, wordt het punt dat u hebt aangeraakt weergegeven in het midden van het LCD-scherm.

10 Toegangslampje

Als het toegangslampje brandt of knippert, worden gegevens geschreven/gelezen met de camcorder.

11 EASY-toets

Druk op EASY om EASYr te geven. De meeste instellingen worden automatisch ingesteld om eenvoudig te kunnen opnemen/afspelen. Druk nogmaals op EASY om te annuleren.

12 RESET-toets

Druk op RESET om alle instellingen terug te zetten, inclusief de klokinstellingen.

13 QUICK ON-toets/QUICK ON-lampje

Wanneer u op QUICK ON drukt, schakelt de camcorder over naar de slaapstand (energiebesparingsstand) in plaats van uit te schakelen. Het QUICK ON-lampje blijft knipperen in de slaapstand. Druk nogmaals op QUICK ON om opnieuw te beginnen met opnemen. De camcorder keert na ongeveer 1 seconde terug naar de opnamewachtstand. De camera schakelt automatisch uit indien u de camcorder gedurende een bepaalde tijd niet gebruikt in de slaapstand.

16 Luidspreker

17 NIGHTSHOT-schakelaar

Zet de NIGHTSHOT-schakelaar op ON (wordt weergegeven) om op te nemen in een donkere omgeving.

18 Flitser

In de standaardinstelling zal de flitser automatisch flitsen afhankelijk van de opnameomstandigheden.

Raak ⬆HOME) → ⚙ (INSTELLINGEN) → [FOTO- INSTELL.] → [FLITSFUNCTIE] aan om de instelling te wijzigen.

19 MANUAL-toets

U kunt het scherm [REGELAARINSTELL.] weergeven door te blijven drukken op de manual- toets.

20 CAMERA CONTROL-knop

U kunt het menu-item gebruiken dat u hebt toegekend op het scherm [REGELAARINSTELL.].

21 Bevestigingspunt voor statief (onderkant)

Bevestig een statief (optioneel) met een statiefschroef (optioneel: de schroef mag niet langer dan 5,5 mm zijn) op het bevestigingspunt voor het statief.

Verbinden met de apparaten

Via de Active Interface Shoe wordt stroom geleverd aan optionele accessoires, zoals een videolamp, flitser of microfoon. Het accessoire kan worden in- en uitgeschakeld met de schakelaar POWER op uw camcorder.

14 HDMI OUT (mini)-aansluiting

Aansluiten met de HDMI-kabel (optioneel).

15 A/V R-aansluiting / A/V OUT-aansluiting

Aansluiten met de A/V- componentkabel of de A/V-kabel.

22 Interface-aansluiting

Sluit de camcorder en het Handycam Station aan.

23 (DISC BURN)-toets

Maak een schijf aan door de camcorder te verbinden met een computer. Zie "Gids voor PMB" (p. 28) voor meer informatie.

24 ⬤ (USB)-aansluiting

Aansluiten met de USB-kabel.

Aanduidingen die worden weergegeven tijdens het opnemen/afspelen

Films opnemen

Stilstaande beelden opnemen

Films weergeven

12 16 2 17 4 18 5 6 +5.1ch 100/112 0:00:14+ 21 vol 20 8 19

Stilstaande beelden weergeven

1 HOME-toets
2 Resterende accuduur (bij benadering)
③ Opnamestatus ([STBY] (wachtstand) of [OPN] (opnemen))
4 Opnamekwaliteit (HD/SD) en opnamemodus (FH/HQ/SP/LP)
⑤ Opname-/afspeelmedium
6 Teller (uur/minuut/seconde)
7 Geschatte resterende opnameduur
8 OPTION-toets
9 DETECTIE INST.
10 BEELDEN WEERGEVEN-toets
11 GEZICHTSDETECTIE
12 5,1-kanaals surround opnemen
13 Beeldformaat
14 Geschatte aantal stilstaande beelden en media dat kan worden opgenomen/Tijdens de opname van stilstaande beelden
15 Opnamemap
16 Terugkeertoets
17 Afspeelmodus
18 Huidig filmnummer/totaal aantal opgenomen films
19 Toets voor vorige/volgende
20 Videobedieningstoetsen
21 Volumetoets
22 Huidig stilstaand beeldnummer/totaal aantal opgenomen stilstaande beelden
23 Weergavemap
24 Toets voor diavoorstelling
25 Bestandsnaam
26 VISUAL INDEX-toets

Aanduidingen wanneer u wijzigingen aanbrengt

De volgende aanduidingen worden tijdens het opnemen/afspelen weergegeven om de instellingen van de camcorder aan te geven.

Linksboven Rechtsboven 60mh STEV 0:00:14 [120mm] 300 FADER WIT Onderkant Midden

Linksboven

Aanduiding Betekenis
♪5.1ch ♪2ch	AUDIOSTAND
	Opnemen metzelfontspanner
⚡ Ⓞ ⚡+⚡-⚡	Flitser, RODE-OGENR.
	INT.ZOOMMICR.
¡↓	MICR.NIVEAU laag
4:3	BR.BLD.SEL.

Rechtsboven

Aanduiding Betekenis
FADER FADERWIT Zwart	Fader
	Achtergrondverlichtingvan het LCD-scherm uit

Midden

Aanduiding Betekenis
	Diavoorstelling ingesteld
	NightShot
	Super NightShot
	Color Slow Shutter
	PictBridge-aansluiting
	Waarschuwing

Onderkant

Aanduiding Betekenis
	GEZICHTSDETECTIE
	DETECTIE INST.
	Beeldeffecten
	Digitale effecten
	Handmatig scherpstellen
	SCÈNEKEUZE
	Tegenlicht
	Witbalans
	SteadyShot uit
	BELICHTING/SPOTMETER
AS	AE KEUZE
WS	WB-VERSCH.
TW	TELEMACRO
	ZEBRA
(COLOR)	X.V.COLOR
DW DT	CONVERSIELENS

Tips

• De indicatoren en hun posities worden bij benadering weergegeven en verschillen van wat u in werkelijkheid ziet. Zie "Handycamhandboek" (PDF) voor meer informatie.
• De functie is tijdelijk niet beschikbaar wanneer wordt weergegeven.
• De opnamedatum en -tijd worden automatisch op de "Memory Stick PRO Duo" opgeslagen. Ze worden niet weergegeven tijdens het opnemen. U kunt deze echter weergeven als [GEGEVENSCODE] tijdens het afspelen.

Verschillende functies uitvoeren - "HOME" en "OPTION"

U kunt het menuscherm weergeven door op (HOME) A (of B)/ (OPTION) te drukken. Raadpleeg "Handycamhandboek" (PDF) voor meer informatie over de menu-items (p. 26).

Gebruiken van HOME MENU

U kunt de bedieningsinstellingen aan uw wensen aanpassen. Druk op ⚠HOME) Ⓐ (of Ⓑ) om het menuscherm weer te geven.

C:\40min STBY VERWUDEREN FOTO VASTLEGGEN 1/2 BWRK AFSPLUST BWRK. Menu-items OVERG Categorie

1 Raak de gewenste categorie en vervolgens het gewenste item aan om de instelling te veranderen.

2 Volg de instructies op het scherm.

Tips

• Als het item niet op het scherm wordt weergegeven, raakt u / aan om een andere pagina weer te geven.
• Raak aan om het HOME MENU-scherm te verbergen.
• U kunt items die grijs worden weergegeven niet tegelijk selecteren of activeren in de huidige stand voor opnemen/afspelen.

De uitleg over het HOME MENU (HELP) weergeven

① Druk op (HOME) A (of B).
② Raak (HELP) aan. Het onderste gedeelte van (HELP) wordt oranje.

60min STBY 粗想你? FILM FOTO VL.LNGZ.OPN. OPNEMEN

③ Raak het item aan waarover u meer wilt weten.
Wanneer u een item aanraakt, wordt de beschrijving ervan op het scherm weergegeven.
Raak [JA] aan om het geselecteerde item toe te passen.

Gebruiken van OPTION MENU

Het ⓄOPTION)-menu wordt op dezelfde manier weergegeven als het pop-up venster dat wordt weergegeven wanneer u met de rechtermuisknop klikt op een computer. Raak ⓄOPTION) aan om de menu-items weer te geven die u kunt wijzigen in de huidige situatie.

60min STBY 100 SP SPOTMTR/FOCUS SPOTMETER AUTO SPOTFOCUS TELEMACRO AUTO UIT Menu-items OPN/MEN Tabblad

1 Raak het gewenste tabblad en vervolgens het gewenste item aan om de instelling te veranderen.

2 Raak aan nadat u de instelling hebt doorgevoerd.

Opmerkingen

• Als het gewenste item niet op het scherm wordt weergegeven, raak dan een ander tabblad aan. Als u het item helemaal niet kunt vinden, is de functie niet beschikbaar in de huidige situatie.
• Het (OPTION)-menu kan niet worden gebruikt als Easy Handycam wordt gebruikt.

Items van het HOME MENU

(OPNEMEN) categorie
FILM^*1
FOTO^*1
VL.LNGZ. OPN.
(BEELDEN WEERGEVEN) categorie
VISUAL INDEX ^*1
INDEX ^*1
INDEX ^*1
AFSPEELLIJST
(OVERIG) categorie
VERWIJDEREN ^*1	[VERWIJDEREN], [ERWIJDEREN]
FOTO VASTLEGGEN (HDR-CX12E)
BWRK	[VERWIJDEREN], [ERWIJDEREN], [SPLITSEN]
AFSP.LIJST BWRK.	[HO EVOEGEN], [SO EVOEGEN], [HO EV.op datum], [SO EV.op datum], [WISSEN], [WISSEN], [Ab LES WISSEN], [Ab LES WISSEN], [MRPLTSEN], [MERPLTSEN]
AFDRUKKEN
USB-AANSLTING	[USB-AANSLTING], [DISC BURN]
TV -AANSLUITGIDS ^*1

(MEDIA BEHEREN) categorie

HD: / SD:INSTELLEN*1

MEDIA-INFO

MEDIAFORMATT.*1

BLD.DB.BEST.REP.

(INSTELLINGEN) categorie
FILMINST. CAMERA	[OPNAMESTAND], [AUDIOSTAND], [AE KEUZE], [WB-VERSCH.], [NIGHTSHOT-LAMP], [BR.BLD.SEL.], [DIGITAL ZOOM], [STEADYSHOT], [AUTO LGZ.SLUITER], [X.V.COLOR], [HULPKADER], [ZEBRA], [REST INSTELLEN], [SUBTTL.DATUM], [FLITSFUNCTIE]*1, [FLITSNIVEAU], [RODE-OGENR.], [REGELAARINSTELL.], [CONVERSIELENS]
FOTO-INSTELL.	[EEELDFORM.]*1, [NUMMER BEST.], [AE KEUZE], [WB-VERSCH.], [NIGHTSHOT-LAMP], [STEADYSHOT], [HULPKADER], [ZEBRA], [FLITSFUNCTIE]*1, [FLITSNIVEAU], [RODE-OGENR.], [REGELAARINSTELL.], [CONVERSIELENS]
GEZICHTSFNC. INS.	[GEZICHTSDET.INS.], [LACHSLUITER]*3
INS. BLDWEERG.	[GEGEVENSCODE], [EERGEVEN]
INS.	[VOLUME]^*1 ,
GELUID/WRGV ^*2	[PIEPTOON]^*1 , [LCD HELDER],[NIV.AV.LCD],[LCD KLEUR]
UITVOERINSTELL.	[TV-TYPE], [DISPLAY],[COMPONENT],[HDMI-RESOLUTIE]
KLOK/TAALINS.	[KLOK INSTEL.]^*1 ,[GEBIED INST.],[ZOMERTIJD],[FAALINSTELL.] ^*1
ALGEMENEINST.	[DEMOFUNCTIE],[OPNAMELAMP],[KALIBRATIE],[AUTOM. UIT],[SNEL AAN STBY],[EXTERNE CTRL],[CTRL.VOOR HDMI]

^1 U kunt deze items ook instellen tijdens de Easy Handycam-functie.
*2 De menunaam verandert in [INSTELL. GELUID] tijdens het gebruik van Easy Handycam.
^3 U kunt andere functies dan [KADER INSTELLEN] instellen tijdens het gebruik van Easy Handycam.

Items van het OPTION MENU

Items die u alleen in het OPTION MENU kunt instellen, worden hierna beschreven.

-tab

[SPOTMTR/FOCUS], [SPOTMETER], [SPOTFOCUS], [TELEMACRO], [BELICHTING], [FOCUS], [SCÈNEKEUZE], [WITBALANS], [COLOR SLOW SHTR], [SUPER NIGHTSHOT]

-tab

[FADER], [DIG EFFECT], [B EFFECT]

-tab

[INT.ZOOMMICR.], [MICR.NIVEAU], [Z.ONTSPANNER], [TIJD], [GELUID OPNEMEN]

– (Een tab is afhankelijk van de situatie)/Geen tab

[SLIDE SHOW], [SLIDE SHOW-INST.], [AANTAL], [DATUM/TIJD], [FORMAAT]

Beelden opslaan

Omdat de capaciteit van de "Memory Stick PRO Duo" beperkt is, moet u de beeldgegevens opslaan op een extern medium, zoals een DVD-R of een computer.

U kunt de beelden die met de camcorder zijn opgenomen, als volgt opslaan.

Een computer gebruiken

Door gebruik te maken van "PMB" op de meegeleverde CD-ROM, kunt u de beelden op de camcorder opslaan met HD (high definition)-beeldkwaliteit of SD (standard definition)-beeldkwaliteit. Zie "Gids voor PMB" (p. 28) voor meer informatie.

Een disc maken met One Touch (One Touch Disc Burn)

U kunt beelden die met de camcorder zijn opgenomen eenvoudig rechtstreeks opslaan op een disc door op de Ⓞ ISC BURN)-toets te drukken.

Beelden opslaan op een computer (Easy PC Back-up)

U kunt beelden die met de camcorder zijn opgenomen, opslaan op de vaste schijf van een computer.

Een disc maken met geselecteerde beelden

U kunt de beelden die u naar de computer hebt gekopieerd, opslaan op een disc. U kunt deze beelden ook bewerken.

De camcorder verbinden met andere apparaten

Sluit de camcorder aan op een stopcontact met de bijgeleverde netspanningsadapter. Raadpleeg eveneens de handleiding bij het opnameapparaat.

Een disc aanmaken met HD (high definition)-beeldkwaliteit:

Verbind de camcorder met een Sony Blu-ray Disc-recorder of DVD-writer, enz. via een USB-verbinding om beelden met HD (high definition)-beeldkwaliteit te kopieren zonder verlies van beeldkwaliteit.

① Schakel uw camcorder in.
② Verbind de (USB)-aansluiting van het Handycam Station en het andere apparaat (DVD-writer, enz.) met de bijgeleverde USB-kabel. Het scherm [USB SELECT.] wordt automatisch weergegeven.

④ Start opnemen op het aangesloten apparaat.

⑤ Raak na het kopieren [END] → [JA] aan en koppel de USB-kabel los.

Een disc aanmaken met SD (standard definition)-beeldkwaliteit:

Verbind de camcorder met een DVD/ HDD-recorder, enz. om films naar een disc te kopieren.

① Schakel uw camcorder in.
② Raak de [BEELDEN WEERGEVEN)-toets aan.
③ Bereid het opnameapparaat voor. Schakel het toestel in en plaats een disc voor de opnames wanneer u een DVD-recorder gebruikt als opnameapparaat. Als het opnameapparaat beschikt over een ingangskeuzeschakelaar, zet u deze in de invoerstand.

④ Sluit uw camcorder aan op het opnameapparaat (videorecorder, DVD/HDD-recorder) met de A/V-verbindingskabel (bijgeleverd) of een A/V-verbindingskabel met S VIDEO (optioneel). Sluit de camcorder aan op de ingangen van het opnameapparaat.

⑤ Start het afspelen op de camcorder en neem de beelden op met het opnameapparaat.

⑥ Als het kopiëren voltooid is, stopt u het opnameapparaat en vervolgens uw camcorder.

Beelden wissen

Stel de beeldkwaliteit van de film die u wenst te verwijderen vooraf in.

1 Raak ⬆ (HOME) → Ⓞ (OVERIG) → [VERWIJDEREN] aan.
2 Raak [VERWIJDEREN] aan.
3 Raak [MDRWIJDEREN] of [VERWIJDEREN] aan en vervolgens de film die u wilt verwijderen.

De geselecteerde film wordt aangeduid met √

4 Raak OK → [JA] → OK aan.

Alle films tegelijkertijd wissen

Raak [FIDLES VERW.]/ [FIDLES VERW.] → [JA] → [JA] → OK aan in stap 3.

De stilstaande beelden verwijderen

① Raak [ VERWIJDEREN] aan in stap 2.
② Raak [ VERWIJDEREN] aan en vervolgens het stilstaande beeld dat u wilt verwijderen. Het geselecteerde stilstaande beeld wordt aangeduid met √
③ Raak OR [JA] → aanOK

Tips

- Om alle stilstaande beelden tegelijk te wissen, raakt u [▲LES VERW.] → [JA] → [JA] → OK aan in stap ②.

Alle beelden verwijderen (formatteren)

Raak ⬆HOME) → ⓄMEDIA BEHEREN) → [MEDIA FORMATT.] → [JA] → [JA] → Ⓞdan.

Opmerkingen

- Tijdens het formatteren worden alle gegevens gewist die werden opgenomen op de "Memory Stick PRO Duo".

Uitvoeren met een computer

Handboek/software die moet worden geïnstalleerd

"Handycam-handboek" (PDF)

"Handycam-handboek" (PDF) geeft u een gedetailleerde uitleg over de camcorder en de praktische toepassingen ervan.

■ "PMB" (enkel voor Windows-gebruikers)

"PMB" is de bijgeleverde software. U kunt de volgende handelingen uitvoeren:

• Een disc maken met One Touch
• Beelden importeren naar een computer
• Geïmporteerde beelden bewerken
• Een disc maken

Opmerkingen

• De bijgeleverde software "PMB" wordt niet ondersteund door Macintosh-computers. Surf naar de volgende website voor meer informatie over het gebruik van een Macintosh-computer die is verbonden met de camcorder.
  http://guide.d-imaging.sony.co.jp/mac/ms/nl/

Het "Handycam-handboek" (PDF) installeren en bekijken

Om het "Handycam-handboek" (PDF) te kunnen bekijken, moet u Adobe Reader installeren op uw computer.

① Schakel de computer in.
② Plaats de CD-ROM (bijgeleverd) in het schijfstation van de computer.
Het keuzescherm voor installatie wordt weergegeven.

③ Klik op [Handycam Handbook].
Het installatiescherm voor het "Handycamhandboek" (PDF) wordt weergegeven.

④ Selecteer de gewenste taal en de modelnaam voor de Handycam en klik vervolgens op [Handycam Handbook (PDF)].

De installatie start. Wanneer de installatie is voltooid, verschijnt de snelkoppeling voor het "Handycam-handboek" (PDF) op het bureaublad van uw computer.

- De modelnaam van de Handycam staat gedrukt op de onderkant.

⑤ Klik op [Exit] → [Exit] en verwijder vervolgens de CD-ROM uit het schijfstation van uw computer.

Om "Handycam-handboek" (PDF) te openen, dubbelklikt u op de snelkoppeling voor "Handycam-handboek".

Tips

- Macintosh-gebruikers dienen de stappen hieronder te volgen.

① Schakel de computer in.
② Plaats de CD-ROM (bijgeleverd) in het schijfstation van de computer.
3 Open de [Handbook]-map op de CD-ROM, dubbelklik op de [NL]-map en sleep vervolgens het bestand "Handbook.pdf" naar uw computer. Om het "Handycam-handboek" te bekijken, dubbelklikt u op "Handbook.pdf".

"PMB" installeren

Systeemvereisten

Besturingssysteem: Microsoft Windows 2000 Professional SP4/Windows XP SP2*/Windows Vista*

* 64-bit-edities en Starter (Edition) worden niet ondersteund.

Standaardinstallatie is vereist. De werking is niet gegarandeerd als het bovenstaande besturingssysteem is bijgewerkt of in een multi-boot- omgeving.

CPU: Intel Pentium 4 2,8 GHz of sneller (Intel Pentium 4 3,6 GHz of sneller, Intel Pentium D 2,8 GHz of sneller, Intel Core Duo 1,66 GHz of sneller of Intel Core 2 Duo 1,66 GHz of sneller wordt aangeraden.)

• Intel Pentium III 1 GHz of sneller laat de volgende handelingen toe:
• De inhoud importeren naar de computer
• One Touch Disc Burn
• Een disc/DVD-video aanmaken met AVCHD-indeling
• Een disc kopieren
• Alleen de inhoud in SD (standard definition)-beeldkwaliteit verwerken

Geheugen: voor Windows 2000/Windows XP: 512 MB of meer (1 GB of meer wordt aangeraden) Voor alleen het verwerken van inhoud met SD (standard definition)-beeldkwaliteit, is 256 MB geheugen of meer nodig. Voor Windows Vista: 1 GB of meer

Harde schijf: Vereiste schijfruimte voor de installatie:ongeveer 500 MB (10 GB of hoger is vereist als u discs met AVCHD-indeling wilt maken.)

Scherm: minimaal 1.024 × 768 punten

Overige: ♂ USB-poort (deze moet als standaardonderdeel voorzien zijn, Hi-Speed USB (USB 2.0-compatibel) is aanbevolen), DVD-brander (CD-ROM-station is vereist voor installatie)

Opgelet

Deze camcorder legt high definition- beelden vast in het AVCHD-formaat. Door middel van de bijgeleverde computersoftware kunnen high definition- beelden worden gekopieerd op DVD- media. DVD-media die AVCHD-opnames bevatten, mogen niet worden afgespeeld op spelers of recorders die op DVD zijn gebaseerd, aangezien de DVD- speler/recorder het medium mogelijk niet uitwerpt en de inhoud ervan zonder waarschuwing wist. DVD-media die AVCHD-opnames bevatten, kunnen worden afgespeeld op een compatibele Blu-ray Disc™-speler/recorder of andere compatibele apparaten.

Opmerkingen

• U kunt beelden opgenomen op een "Memory Stick PRO Duo" lezen door de Memory Stick PRO Duo in een Memory Stick-sleuf van een computer te plaatsen. Gebruik echter in de volgende gevallen de Memory Stick-sleuf van de computer niet, maar sluit de camcorder aan op de computer door middel van de USB-kabel:
• De computer is niet compatibel met "Memory Stick PRO Duo".
• Een Memory Stick Duo-adapter is vereist.
• Een "Memory Stick PRO Duo" kan niet worden gelezen in de Memory Stick -sleuf.
• Het lezen van gegevens via de Memory Stick-sleuf gaat traag.

Installatieprocedure

U moet de software installeren op de Windows-computer voordat u de camcorder aansluit op de computer. De installatie is alleen de eerste keer vereist. De geïnstalleerde inhoud en procedures zijn afhankelijk van uw besturingssysteem.

① Controleer of uw camcorder niet is aangesloten op de computer.

• Meld u aan als beheerder voor de installatie.
• Sluit alle toepassingen op de computer voordat u de software installeert.

③ Plaats de meegeleverde CD-ROM in het schijfstation van uw computer. Het installatiescherm wordt weergegeven.

Als het scherm niet wordt weergegeven

① Klik op [Start] en klik op [My Computer]. (Voor Windows 2000 dubbelklikt u op [My Computer].)
② Dubbelklik op [SONYPICTUTIL (E:)] (CD-ROM) (schijfstation).*

* Stationsnamen (zoals (E:)) kunnen verschillen afhankelijk van de computer.

④ Klik op [Install].
⑤ Selecteer de taal voor de toepassing die u wilt installeren en klik vervolgens op [Next].
⑥ Wanneer het bevestigingsscherm wordt weergegeven, verbindt u de camcorder met de computer door de volgende stappen uit te voeren.

① Sluit de netspanningsadapter aan op het Handycam Station en een stopcontact.
② Plaats de camcorder in het Handycam Station en schakel de camcorder in.
③ Sluit de ♂ (USB)-aansluiting van het Handycam Station (p. 16) aan op de computer door middel van de bijgeleverde USB-kabel. Het scherm [USB SELECT.] wordt automatisch weergegeven op de camcorder. Als het [USB SELECT.]-scherm niet verschijnt, raakt u (HOME) → (OVERIG) → [USB-AANSLTING] aan.
4 Raak [USB-AANSLTING] aan op het scherm [USB SELECT.] van uw camcorder.

⑦ Klik op [Continue].
⑧ Lees de [License Agreement] en selecteer [I accept the terms of the license agreement] als u akkoord gaat en klik vervolgens op [Next].
⑨ Bevestig de installatie-instellingen en klik op [Install].
⑩ Volg de instructies op het scherm om de software te installeren.

Afhankelijk van de computer moet u eventueel software van derden installeren. Als het installatiescherm wordt weergegeven, volgt u de aanwijzingen om de vereiste software te installeren.

⑪ Start de computer opnieuw op, indien dit noodzakelijk is om de installatie te voltooien.
⑫ Verwijder de CD-ROM uit het schijfstation van de computer.

De USB-kabel loskoppelen

① Klik op het pictogram → [Safely remove USB Mass Storage Device] → [OK] (alleen Windows 2000) in het systeemvak onderaan rechts op het bureaublad van de computer.
② Raak [END] → [JA] aan op het scherm van uw camcorder.
③ Koppel de USB-kabel los.

"PMB" gebruiken

Klik op [Start] → [All Programs] → [Sony Picture Utility] → [PMB - Picture Motion Browser] om "PMB" te starten.

Raadpleeg "Gids voor PMB" voor basisinformatie over "PMB".

Klik op [Start] [All Programs] [Sony

Picture Utility] → [Help] → [Gids voor

PMB] om "Gids voor PMB" weer te geven.

Problemen oplossen

Als er problemen optreden bij het gebruik van de camcorder, kunt u de volgende tabel gebruiken om het probleem op te lossen. Als het probleem blijft optreden, verwijdert u de stroombron en neemt u contact op met de Sony-handelaar.

- Zie "Handycam-handboek" (PDF) voor problemen met de camcorder en "Gids voor PMB" om een verbinding te maken met de computer.

Het toestel wordt niet ingeschakeld.

• Plaats een opgeladen accu in de camcorder (p. 7).
• Sluit de stekker van de netspanningsadapter aan op het stopcontact (p. 7).

De camcorder functioneert niet, zelfs niet als de stroom is ingeschakeld.

• Het duurt enkele seconden voordat uw camcorder klaar is voor opname nadat het toestel is ingeschakeld. Dit duidt niet op een storing.
• Trek de stekker van de netspanningsadapter uit het stopcontact of verwijder de accu en sluit deze na ongeveer 1 minuut weer aan. Als de functies nog steeds niet werken, drukt u op de RESET-toets (p. 17) met behulp van een scherp voorwerp. (Als u op de RESET-toets drukt, worden alle instellingen, met inbegrip van de klokinstelling, gereset.)

De camcorder wordt warm.

- Het is mogelijk dat de camcorder warm wordt tijdens het gebruik. Dit duidt niet op een storing.

De stroom wordt plotseling uitgeschakeld.

• Gebruik de netspanningsadapter.
  • Schakel de camcorder weer in.
  • Laad de accu op (p. 7).

Door op START/STOP of PHOTO te drukken worden geen beelden opgenomen.

• Stel de POWER-schakelaar in op (film) of (stilstaand beeld) (p. 10).
• U kunt geen beelden opnemen in de slaapstand. Druk op de QUICK ON-toets (p. 17).
• Het beeld dat u zojuist hebt opgenomen, wordt vastgelegd op de "Memory Stick PRO Duo". U kunt geen nieuwe opname maken tijdens deze periode.
• De "Memory Stick PRO Duo" is vol. Gebruik een nieuwe "Memory Stick PRO Duo", formatteer de "Memory Stick PRO Duo" of verwijder ongewenste beelden (p. 25).
• Het totale aantal filmscènes of stilstaande beelden overschrijdt de opnamecapaciteit van de camcorder. Verwijder ongewenste beelden (p. 25).

U kunt "PMB" niet installeren.

• Controleer de computeromgeving die is vereist om "PMB" te installeren.
• Installeer "PMB" in de correcte volgorde (p. 26).

"PMB" werkt niet correct.

- Sluit "PMB" en herstart de computer.

De camcorder wordt niet herkend door de computer.

• Koppel alle apparaten los van de USB-aansluiting op de computer, behalve het toetsenbord, de muis en uw camcorder.
• Koppel de USB-kabel los van de computer en het Handycam Station, start de computer opnieuw op en verbind vervolgens de computer en de camcorder opnieuw in de juiste volgorde.

Zelfdiagnose/waarschuwingen

Als er aanduidingen op het LCD-scherm worden weergegeven, controleert u het volgende.

Als het probleem blijft optreden nadat u herhaaldelijk hebt geprobeerd dit op te lossen, neemt u contact op met de Sony-handelaar of een plaatselijke, door Sony erkende onderhoudsdienst.

Aanduidingen/berichten	Oorzaken/oplossingen
C:04:□□	De accu is geen "InfoLITHIUM"-accu (H-serie). Gebruik een "InfoLITHIUM"-accu (H-serie) (p. 7).Sluit de stekker van de netspanningsadapter stevig aan op de DC IN-aansluiting van het Handycam Station of de camcorder (p. 7).
C:13:□□ /C:32:□□	Verwijder de stroombron. Sluit de stroombron weer aan en gebruik de camcorder weer.
E:20:□□ /E:31:□□ /E:61:□□ /E:62:□□ /E:91:□□ /E:94:□□	Er heeft zich een storing voorgedaan die u niet kunt verhelpen.Neem contact op met de Sony-handelaar of een plaatselijke, door Sony erkende onderhoudsdienst. Geef hierbij de 5-cijferige code door die begint met "E".
101-0001	Wanneer de aanduiding langzaam knippert, is het bestand beschadigd of onleesbaar.
	De acculading is laag.

Aanduidingen/berichten	Oorzaken/oplossingen
	Wanneer de aanduiding langzaam knippert, is er beperkte vrije ruimte om beelden op te nemen.Er is geen "Memory Stick PRO Duo" geplaatst (p. 11).Wanneer de aanduiding snel knippert, is er niet genoeg vrije ruimte om beelden op te nemen. Verwijder overbodige beelden of formatteer de "Memory Stick PRO Duo" na de beelden te hebben opgeslagen op andere media (p. 25).Beelddatabasebestand beschadigd.
	De "Memory Stick PRO Duo" is beschadigd. Formatteer de "Memory Stick PRO Duo" met de camcorder.
	Een incompatibele "Memory Stick Duo" werd geplaatst .
	Toegang tot de "Memory Stick PRO Duo" werd beperkt op een ander apparaat.
	Er is een probleem met de flitser.
	Er is niet voldoende licht. Gebruik de flitser.De camcorder is niet stabiel. Houd de camcorder stabiel met beide handen. Houd er echter rekening mee dat de waarschuwing met betrekking tot cameratrilling niet verdwijnt.De "Memory Stick PRO Duo" is vol.Stilstaande beelden kunnen niet worden vastgelegd tijdens het verwerken. Wacht even, en leg vervolgens het beeld vast.

Voorzorgsmaatregelen

Gebruik en onderhoud

• Gebruik of bewaar de camcorder en accessoires niet onder de volgende omstandigheden:
• In een extreme warme, koude of vochtige ruimte. Laat de camcorder en de accessoires nooit achter op plaatsen waar de temperatuur tot boven 60°C kan oplopen, zoals in direct zonlicht, bij de verwarming of in een auto die in de zon staat geparkeerd. Er kunnen storingen optreden of de camcorder en de accessoires kunnen vervormen.
• In de buurt van sterk magnetische velden of mechanische trillingen. Er kunnen storingen in de camcorder optreden.
• In de buurt van sterke radiogolven of straling. De camcorder kan wellicht niet goed opnemen.
• In de buurt van AM-radio-ontvangers en videoapparatuur. Er kan ruis optreden.
• Op zandstranden en in stoffige omgevingen. Zand en stof kunnen storingen in de camcorder veroorzaken. Soms kunnen deze storingen niet meer worden hersteld.
• Bij ramen of locaties buitenshuis waar het LCD-scherm of de lens aan direct zonlicht wordt blootgesteld. Hierdoor wordt de binnenkant van het LCD-scherm beschadigd.
• Gebruik uw camcorder op 6,8 V/7,2 V gelijkstroom (accu) of 8,4 V gelijkstroom (netspanningsadapter).
• Gebruik voor werking op gelijkstroom of wisselstroom alleen de accessoires die in deze gebruiksaanwijzing worden vermeld.
• Zorg dat de camcorder niet nat wordt, bijvoorbeeld door regen of zeewater. Als de camcorder nat wordt, kunnen er storingen optreden. Soms kunnen deze storingen niet meer worden hersteld.
• Als er een voorwerp of vloeistof in de behuizing van de camcorder terechtkomt, moet u de camcorder loskoppelen van het stopcontact en de camcorder eerst door een Sony-handelaar laten nakijken voordat u de camcorder weer gebruikt.
• Vermijd ruwe behandeling, demontage, aanpassing en schokken door op het toestel te kloppen, het te laten vallen of erop te trappen. Wees vooral voorzichtig met de lens.
• Houd de POWER-schakelaar ingesteld op OFF (CHG) wanneer u uw camcorder niet gebruikt.
• Wikkel de camcorder tijdens gebruik nooit in textiel, zoals een handdoek. De binnenkant van

de camcorder kan hierdoor ernstig oververhit raken.

• Als u het netsnoer loskoppelt, moet u aan de stekker en niet aan het snoer trekken.
• Beschadig het netsnoer niet door er een zwaar voorwerp op te plaatsen.
• Houd de metalen contactpunten goed schoon.
• Houd de afstandsbediening en de knoopcelbatterij buiten het bereik van kinderen. Raadpleeg meteen een arts als de batterij per ongeluk wordt ingeslikt.

• Als er elektrolytische vloeistof uit de accu is gelekt:

• Neem contact op met een plaatselijke, door Sony erkende onderhoudsdienst.

• Spoel vloeistof af die op uw huid is terechtgekomen.
• Als er vloeistof in uw ogen is gekomen, wast u uw ogen met veel water en raadpleegt u zo snel mogelijk een arts.

Wanneer u de camcorder langere tijd niet gebruikt

• Schakel de camcorder af en toe in en laat deze werken zoals door het afspelen of het opnemen van beelden gedurende ongeveer 3 minuten.
• Ontlaad de accu volledig voordat u deze opbergt.

LCD-scherm

• Druk niet te hard op het LCD-scherm. Dit kan schade veroorzaken.
• Wanneer u de camcorder gebruikt in een koude omgeving, kunnen er nabeelden op het LCD-scherm verschijnen. Dit duidt niet op een storing.
• Tijdens het gebruik van de camcorder kan de achterkant van het LCD-scherm warm worden. Dit duidt niet op een storing.

■ Het LCD-scherm reinigen

Als het LCD-scherm vuil is door stof of vingerafdrukken, kunt u het schoonmaken met een zachte doek. Wanneer u de speciale reinigingsset voor het LCD-scherm gebruikt (optioneel), mag u het reinigingsmiddel niet direct op het LCD-scherm aanbrengen.

Gebruik reinigingspapier dat vochtig is gemaakt met het reinigingsmiddel.

Informatie over de behuizing

• Als de behuizing van de camcorder vuil is, reinigt u deze met een zachte, vochtige doek en veegt u de behuizing vervolgens droog met een zachte, droge doek.
• Voorkom de volgende situaties waardoor de afwerking van de behuizing kan worden beschadigd:
  -Gebruik van chemische middelen, zoals thinner, benzine, alcohol, chemische reinigingsdoekjes, insectenwerende middelen, insecticiden en zonnecrème
  -Het apparaat gebruiken met de bovenstaande substanties op uw handen
• Langdurige blootstelling van de behuizing aan rubber of vinyl

Informatie over verzorging en opslag van de lens

• Veeg het oppervlak van de lens in de volgende gevallen schoon met een zachte doek:
• Als er vingerafdrukken op de lens zitten.
  -Op erg warme of vochtige plaatsen
• Wanneer de lens aan zoute lucht is blootgesteld, zoals aan zee.
• Bewaar de lens op een goed geventileerde plaats met weinig stof en vuil.
• Maak de lens regelmatig schoon om schimmelvorming te voorkomen. U kunt het best de camcorder ongeveer één keer per maand gebruiken zodat deze langere tijd in goede staat blijft.

De vooraf geïnstalleerde oplaadbare accu opladen

De camcorder bevat een vooraf geïnstalleerde oplaadbare batterij zodat de datum, tijd en andere instellingen worden bewaard als de schakelaar POWER is ingesteld op OFF (CHG). De vooraf geïnstalleerde oplaadbare batterij wordt opgeladen wanneer uw camcorder via de netspanningsadapter is aangesloten op het stopcontact of terwijl de accu ingestoken is. De oplaadbare batterij loopt volledig leeg in ongeveer 3 maanden als u de camcorder helemaal niet gebruikt.

Gebruik de camcorder nadat de vooraf geïnstalleerde oplaadbare batterij werd opgeladen.

Als de vooraf geïnstalleerde oplaadbare batterij niet is opgeladen, heeft dit echter geen invloed op het gebruik van de camera zolang u de datum niet opneemt.

Procedures

Sluit de camcorder aan op een stopcontact met de bijgeleverde netspanningsadapter en laat de camcorder meer dan 24 uur staan met de POWER-schakelaar op OFF (CHG).

De batterij van de afstandsbediening vervangen

① Houd het nokje ingedrukt en plaats uw nagel in de uitsparing om de batterijhouder naar buiten te trekken.
② Plaats een nieuwe batterij met de pluspool (+) naar boven gericht.
③ Plaats de batterijhouder terug in de afstandsbediening tot deze vastklikt.

Nokje

Bij onjuist gebruik kan de batterij ontploffen. Laad de batterij niet op, demonteer de batterij niet en gooi de batterij niet in het vuur.

- Naarmate de lithiumbatterij zwakker wordt, kan de bedieningsafstand van de afstandsbediening afnemen of functioneert de afstandsbediening wellicht niet meer correct. In dit geval moet u de batterij vervangen door een CR2025-lithiumbatterij van Sony. Als u een andere batterij gebruikt, kan dit brand of een ontploffing tot gevolg hebben.

Technische gegevens

Systeem

Videocompressie-indeling: AVCHD (HD)/MPEG2 (SD)/JPEG (stilstaande beelden)

Audiocompressie-indeling: Dolby Digital 2/5,1ch
Dolby Digital 5.1 Creator

Videosignaal: PAL-kleur, CCIR-standaards, 1080/50i-specificatie

Opnameformaat: film(HD): AVCHD 1080/50i Film (SD): MPEG2-PS Stilstaand beeld: Exif versie 2.2*

Beeldapparaat: 5,8 mm (1/3,13 type) CMOS- sensor Opnamepixels (stilstaand beeld, 4:3): Max. 10,2 megapixels (3 680 × 2 760)** Totaal: ong. 5 660 000 pixels Effectief (film, 16:9): Ong. 3 810 000 pixels Effectief (stilstaand beeld, 16:9): Ong. 3 810 000 pixels Effectief (stilstaand beeld, 4:3): Ong. 5 080 000 pixels

Brandpuntafstand: F=1,8 - 3,1 Filterdiameter: 37 mm f=4,9 - 58,8 mm Bij conversie naar een 35 mm-fotocamera Voor films: 40 - 480 mm (16:9) Voor stilstaande beelden: 37 - 444 mm (4:3)

Kleurtemperatuur: [AUTO], [EEN DRUK], [BINNEN] (3 200 K), [BUITEN] (5 800 K)

Minimale verlichting: 5 lx (lux) ([AUTO LGZ. SLUITER] [AAN], sluitertijd 1/25 seconde) 0 lx (lux) (met de functie NightShot)

* "Exif" is een bestandsindeling voor stilstaande beelden, opgericht door de JEITA (Japan Electronics and Information Technology Industries Association). Bestanden met deze indeling kunnen extra informatie bevatten, zoals de instellingen van de camcorder tijdens het opnemen. ** De unieke pixelindeling van de Sony ClearVid CMOS-sensor en het beeldverwerkingssysteen (BIONZ), leveren stilstaande beelden op met een resolutie gelijk aan de beschreven afmetingen.

Ingangen/uitgangen

A/V R-aansluiting: component-/video-/audio-uitvoeraansluiting

HDMI OUT-aansluiting: HDMI (mini)-aansluiting

LCD-scherm

Beeld: 6,7 cm (2,7 type, breedte-/hoogteverhouding 16:9)

Totaal aantal pixels: 211 200 (960 × 220)

Algemeen

Voeding: DC 6,8 V/7,2 V (accu) DC 8,4 V gelijkstroom (netspanningsadapter)

Gemiddeld stroomverbruik: tijdens cameraopnames met de LCD met normale helderheid: HD: 3,8 W SD: 3,3 W

Bedrijfstemperatuur: 0°C tot 40°C

Opslagtemperatuur: -20°C tot + 60°C

Afmetingen (ong.): 69 × 67 × 129 mm (b×h×d) inclusief uitstekende delen 69 × 67 × 131 mm (b×h×d) inclusief uitstekende delen en de bijgeleverde accu geplaatst

Gewicht (ong.): 370 g alleen hoofdeenheid 450 g inclusief de bijgeleverde oplaadbare accu

A/V OUT-aansluiting: component/video/audio-uitvoeraansluiting

USB-aansluiting: mini-B

Netspanningsadapter AC-L200

Voeding: 100 V - 240 V wisselstroom, 50 Hz/60 Hz

Stroomverbruik: 0,35 A - 0,18 A

Vermogenverbruik: 18 W

Uitgangsvoltage: 8,4 V DC*

Bedrijfstemperatuur: 0°C tot 40°C

Opslagtemperatuur: -20°C tot + 60°C

Afmetingen (ong.): 48 × 29 × 81 mm (b×h×d) exclusief uitstekende delen

Gewicht (ong.): 170 g exclusief het netsnoer

* Raadpleeg het label van de netspanningsadapter voor andere technische gegevens.

Herlaadbare accu NP-FH60

Maximaal uitgangsvoltage: 8,4 V DC

Uitgangsvoltage: 7,2 V DC

Capaciteit: 7,2 Wh (1 000 mAh)

Type: li-ion

Wijzigingen in ontwerp en technische gegevens van de camcorder en accessoires voorbehouden zonder voorafgaande kennisgeving.

- Gefabriceerd onder licentie van Dolby Laboratories.

Informatie over handelsmerken

- "Handycam" en zijn gedeponeerde handelsmerken van Sony Corporation.

- "AVCHD" en het "AVCHD"-logotype zijn handelsmerken van Matsushita Electric Industrial Co., Ltd. en Sony Corporation.

- "Memory Stick", "Memory Stick Duo", "Memory Stick Duo"

Duo", "MEMORY STICK PRO Duo

Stick" en "MagicGate Memory Stick Duo" zijn handelsmerken of gedeponeerde handelsmerken van Sony Corporation.

- "InfoLITHIUM" is een handelsmerk van Sony Corporation.

- "x.v.Colour" is een handelsmerk van Sony Corporation.

- "BIONZ" is een handelsmerk van Sony Corporation.

- "BRAVIA" is een handelsmerk van Sony Corporation.

- "VAIO" is een handelsmerk van Sony Corporation.

- Dolby en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.

- HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

- Microsoft, Windows, Windows Media, Windows Vista en DirectX zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

• Macintosh en Mac OS zijn gedeponeerde handelsmerken van Apple Inc. in de VS en andere landen.

- Intel, Intel Core en Pentium zijn handelsmerken of gedeponeerde handelsmerken van Intel Corporation of haar dochterondernemingen in de Verenigde Staten en andere landen.

- Adobe, het Adobe-logo en Adobe Acrobat zijn gedeponeerde handelsmerken of handelsmerken van Adobe Systems Incorporated in de Verenigde Staten en/of andere landen.

Alle andere productnamen die hierin worden vermeld, kunnen de handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven. Bovendien worden ™ en "®" niet elke keer vermeld in dit handboek.

Extra informatie over dit product en antwoorden op veelgestelde vragen vindt u op onze website voor klantenondersteuning.

Gedrukt op 70% of hoger kringlooppapier met VOC (vluchtige organische verbinding)-vrije inkt op basis van plantaardige olie.
