GEBRUIKSAANWIJZING HDRCR550VE SONY

Extra informatie over dit product en antwoorden op veelgestelde vragen vindt u op onze website voor klantenondersteuning.

Gedrukt op 70% of hoger kringlooppapier met VOC (vluchtige organische verbinding)-vrije inkt op basis van plantaardige olie.

Bedieningshandleiding

Voordat u het apparaat gebruikt, moet u deze handleiding aandachtig doorlezen. Bewaar de handleiding zodat u deze in de toekomst opnieuw kunt raadplegen.

WAARSCHUWING

Om het gevaar van brand of elektrische schokken te verkleinen, mag het apparaat niet worden blootgesteld aan regen of vocht.

Stel de batterijen niet bloot aan overmatige hitte zoals zonlicht, vuur en dergelijke.

LET OP

Accu

Bij onjuist gebruik van de accu, kan de accu barsten, brand veroorzaken en chemische brandwonden tot gevolg hebben. Houd rekening met de volgende voorzorgsmaatregelen.

• Demonteer de accu niet.
- Plet de accu niet en stel deze niet bloot aan schokken of stoten, laat deze niet vallen en ga er niet op staan.
- Veroorzaak geen kortsluiting en zorg dat er geen metalen voorwerpen in aanraking komen met de aansluitpunten.
- Stel de accu niet bloot aan hoge temperaturen boven 60 °C, zoals direct zonlicht of in een auto die in de zon geparkeerd staat.
- Verbrand de accu niet en gooi deze niet in het vuur.
- Gebruik geen beschadigde of lekkende lithiumion batterijen.
- Laad de accu op met een echte Sony-acculader of een apparaat waarmee de accu kan worden opgeladen.
- Houd de accu buiten het bereik van kleine kinderen.
• Houd de accu droog.
- Vervang de accu alleen door hetzelfde accutype of een vergelijkbaar accutype dat door Sony wordt aanbevolen.

- Gooi de gebruikte accu zo snel mogelijk weg volgens de instructies.

U moet de batterij alleen vervangen door een batterij van het opgegeven type. Als u dit niet doet, kan dit brand of letsel tot gevolg hebben.

Netspanningsadapter

Plaats de netspanningsadapter niet in een smalle ruimte, dus bijvoorbeeld niet tussen een wand en een meubelstuk.

Gebruik de netspanningsadapter in de buurt van een stopcontact. Haal de stekker van de netspanningsadapter onmiddellijk uit het stopcontact als er een storing optreedt wanneer u de camcorder gebruikt.

Zelfs als de camcorder is uitgeschakeld, ontvangt het apparaat nog steeds stroom als het met de netspanningsadapter is aangesloten op een stopcontact.

Zeer hoge geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorbeschadiging veroorzakan.

VOOR KLANTEN IN EUROPA

CE

Hierbij verklaart Sony Corporation dat het toestel HDR-CX550VE, HDR-XR550VE Digitale HD-videocamera in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

Kennisgeving voor klanten in de landen waar EU-richtlijnen van toepassing zijn

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiger voor EMC en

productveiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor kwesties met betrekking tot service of garantie kunt u het adres in de afzonderlijke service- en garantiedocumenten gebruiken.

Let op

De elektromagnetische velden bij de specifieke frequenties kunnen het beeld en het geluid van dit apparaat beïnvloeden.

Dit product is getest en voldoet aan de beperkingen die zijn uiteengezet in de EMC-richtlijn voor het gebruik van een verbindingskabel van minder dan 3 meter.

Kennisgeving

Als de gegevensoverdracht halverwege wordt onderbroken (mislukt) door statische elektriciteit of elektromagnetische storing, moet u de toepassing opnieuw starten of de verbindingskabel (USB, enzovoort) loskoppelen en opnieuw aansluiten.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties,

het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Van toepassing op dit accessoire: Draadloze afstandsbediening

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen.

In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Bijgeleverde accessoires

De cijfers tussen ( ) staan voor het bijgeleverde aantal.

□ Netspanningsadapter (1)
□ Netsnoer (1)
□ Component A/V-kabel (1) A
□ A/V-verbindingskabel (1) B
□ USB-kabel (1) C
□ Draadloze afstandsbediening (1) Er is al een lithiumknoopcel geïnstalleerd. Verwijder het isolatievel voordat u de draadloze afstandsbediening gebruikt.
□ Oplaadbare accu NP-FV50 (1)
□ CD-ROM "Handycam" Application Software (1) (p. 35)

- Zie pagina 18 voor de geheugenkaart die u met deze camcorder kunt gebruiken.

Gebruik van de camcorder

- Houd de camcorder niet vast bij de volgende onderdelen of bij de afdekkingen van de aansluitingen.

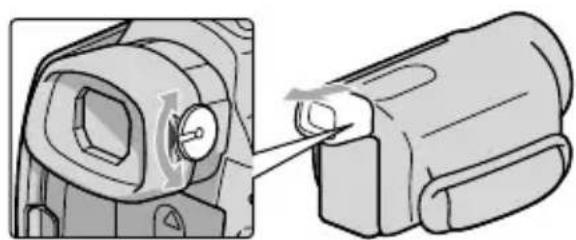

Beeldzoeker

• De camcorder is niet stofdicht en evenmin druppel- of waterbestendig. Zie "Voorzorgsmaatregelen" (p. 66).
• Zelfs wanneer de camcorder uitgeschakeld is, blijft de GPS-functie werken zolang de GPS-schakelaar is ingesteld op ON. Zorg ervoor dat de GPS-schakelaar op OFF staat tijdens het opstijgen en landen van een vliegtuig (HDR-CX550VE/XR550VE).

Menu-items, LCD-scherm, beeldzoeker en lens

• Een menu-item dat grijs wordt weergegeven, is niet beschikbaar in de huidige opname- of weergaveomstandigheden.
• LCD-scherm en beeldzoeker zijn vervaardigd met precisietechnologie, waardoor minstens 99,99 % van de pixels voor gebruik beschikbaar is. Soms kunnen er zwarte en/of heldere stipjes (wit, rood, blauw of groen) verschijnen op het LCD-scherm. Deze stipjes duiden niet op fabricagefouten en hebben geen enkele invloed op de opnames.

• Als het LCD-scherm, de beeldzoeker of de lens langdurig worden blootgesteld aan direct zonlicht, kunnen deze worden beschadigd.
• Richt de camcorder nooit naar de zon. Als u dit wel doet, kan dit een storing van de camcorder veroorzaken. Neem de zon alleen op als het licht niet fel is, zoals tijdens de schemering.

Taalinstelling

- De schermkaders in de plaatselijke taal worden gebruikt om de bedieningsprocedures te illustreren. Wijzig desgewenst de schermtaal voordat u de camcorder gebruikt (p. 16).

Opnemen

• Voor een stabiele werking van de geheugenkaart, initialiseert u die beter eerst met uw camcorder voor u ze gaat gebruiken. Door de geheugenkaart te initialiseren, worden alle gegevens erop gewist en kunnen die niet meer worden gerecupereerd. Sla belangrijke gegevens op op een PC e.d.
• Voordat u begint met opnemen, test u de opnamefunctie om te controleren of beeld en geluid zonder problemen worden opgenomen.
• De inhoud van opnames wordt niet vergoed, zelfs niet als er niet kan worden opgenomen of weergegeven wegens een storing van de camcorder, problemen met de opnamemedia enzovoort.
• Televisiekleursystemen verschillen afhankelijk van het land/de regio. Als u de opnames van deze camcorder wilt bekijken op een televisie, moet u een televisie met het PAL-kleursysteem hebben.
• Televisieprogramma's, films, videobanden en ander beeldmateriaal zijn wellicht beschermd door auteursrechten. Het opnemen van dergelijk materiaal zonder toestemming kan een inbreuk betekenen op de wetgeving inzake auteursrechten.

Opmerkingen bij afspelen

- De camcorder is compatibel met MPEG-4 AVC/H.264 High Profile voor de opname van hogedefinitiebeelden (HD). Hogedefinitiebeelden (HD) die zijn opgenomen

met de camcorder, kunnen niet worden afgespeeld met de volgende apparatuur:

- Andere AVCHD-compatibele apparatuur die niet compatibel is met High Profile - Apparatuur die niet compatibel is met AVCHD

• Beelden opgenomen met de camcorder kunnen niet altijd goed worden afgespeeld met andere apparatuur. Ook beelden opgenomen met andere apparatuur kunnen niet altijd goed worden afgespeeld met de camcorder.
• Films met standaardbeeldkwaliteit (STD) opgenomen op SD-geheugenkaarten kunnen niet worden afgespeeld op AV-apparatuur van andere fabrikanten.

Discs met HD-beeldkwaliteit (hoge definitie)

- Deze camcorder neemt hogedefinitiebeelden op in het AVCHD-formaat. DVD media bevat AVCHD-materiaal dat kan worden gebruikt met DVD-spelers of recorders omdat de DVD-speler/recorder deze media mogelijk niet uitwerpt en de inhoud kan worden gewist zonder waarschuwing. DVD media containing AVCHD-materiaal kan worden afgespeeld met een compatibele Blu-ray Disc™-speler/recorder of een ander compatibel toestel.

Sla al uw opgenomen beelden op

• Sla al uw opnames regelmatig op externe media op om te vermijden dat ze verloren gaan. Sla beeldgegevens op op een disc zoals een DVD-R enz. met behulp van uw computer. U kunt beeldgegevens ook opslaan met behulp van een videorecorder of een DVD/HDD-recorder (p. 47).
• U kunt geen AVCHD disc maken van beeldgegevens opgenomen met MENU

(MENU) → [Overige wrgvn.] →

[OPNAMESTAND] (bij de categorie

[VASTLEGINSTELL.]) ingesteld op [HD FX]. Sla ze op op een Blu-ray Disc of externe media (p. 43, 45).

Opmerkingen bij de accu/netspanningsadapter

• Verwijder de accu of netspanningsadapter na het uitschakelen van de camcorder.
• Koppel de netspanningsadapter los van de camcorder. Houd hierbij zowel de camcorder als de stekker vast.

Opmerking over de temperatuur van de camcorder/accu

- Wanneer de camcorder of de accu heel warm of koud wordt, kan er mogelijk niet worden opgenomen of afgespeeld doordat er in die situaties beveiligingsfuncties worden geactiveerd. In dit geval verschijnt er een indicator op het LCD-scherm en in de beeldzoeker.

Wanneer de camcorder is aangesloten op een computer of accessoires

• Probeer de opnamemedia van de camcorder niet te formatteren met behulp van een computer. Als u dat toch doet, is het mogelijk dat de camcorder niet werkt zoals het hoort.
• Zorg ervoor dat u de stekker correct plaatst bij het aansluiten van de camcorder op een ander apparaat door middel van verbindingskabels. Als u de stekker met kracht in de aansluiting duwt, beschadigt u deze en kan dit een defect aan de camcorder veroorzaken.

Als u geen beelden kunt opnemen/afspelen, voert u [MEDIA FORMATT.] uit

- Als u het opnemen/wissen van beelden langdurig herhaalt, raken de gegevens op de opnamemedia gefragmenteerd. Beelden kunnen niet worden opgeslagen of opgenomen. Sla in dat geval de beelden eerst op op externe media en voer dan [MEDIA FORMATT.] uit door MENU (MENU) → [Overige wrgvn.] → [MEDIA FORMATT.] (bij de categorie [MEDIA BEHEREN]) → het gewenste medium → [JA] → [JA] → OK e raken.

Opmerkingen bij los verkrijgbare accessoires

• Wij raden originele Sony accessoires aan.
• Originele Sony accessoires zijn in sommige landen/gebieden mogelijk niet beschikbaar.

Over deze handleiding, illustraties en schermaanduidingen

• De beelden die in deze handleiding zijn weergegeven ter illustratie, zijn opgenomen met een digitale camera en kunnen bijgevolg verschillen van de beelden en schermindicatoren van uw camcorder. De illustraties van camcorder en schermindicatoren zijn bovendien uitvergroot of vereenvoudigd om ze begrijpelijker te maken.
• In deze handleiding worden het intern geheugen (HDR-CX550E/CX550VE) en de harde schijf (HDR-XR550E/XR550VE) van de camcorder en de geheugenkaart "opnamemedia" genoemd.
• In deze handleiding wordt de DVD disc opgenomen met hogedefinitiekwaliteit (HD) wordt AVCHD disc genoemd.
• Ontwerp en specificaties van uw camcorder en accessoires kunnen worden gewijzigd zonder voorafgaande kennisgeving.

Controleer de modelnaam van uw camcorder

• De modelnaam staat vermeld in deze handleiding wanneer modelspecificaties verschillen. Controleer de modelnaam onderaan op uw camcorder
• De belangrijkste specificatieverschillen van deze serie zijn de volgende.

	Opname-media	Capac-iteit van interne opname-media	USB-aansluiting
HDR-CX550E/HDR-CX550VE*	Intern geheugen + geheu-genkaart	64 GB Ingang/	Uitvoer
HDR-XR550E/HDR-XR550VE*	Interne harde schijf + geheugen-kaart	240 GB

Het model met * is uitgerust met GPS.

Opmerkingen bij het gebruik

• Doe het volgende niet. Als u dit toch doet, kunnen opnamemedia worden beschadigd, kunnen opgenomen beelden niet worden afgespeeld of verloren gaan of kunnen andere defecten optreden.

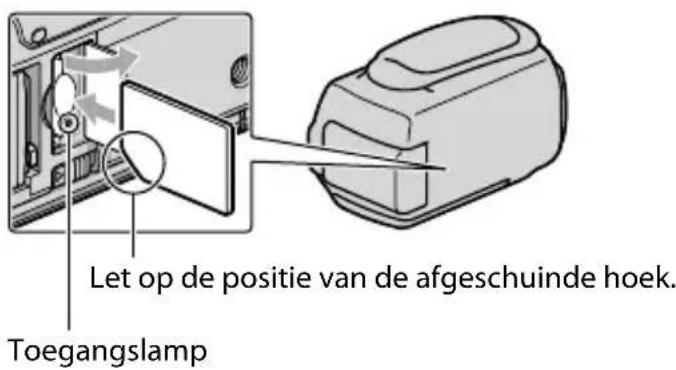

  – de geheugenkaart uitwerpen terwijl het toegangslamp (p. 19) brandt of knippert – de accu verwijderen of netspanningsadapter loskoppelen van de camcorder of de camcorder blootstellen aan mechanische schokken of trillingen terwijl de (film)/
  (foto)-lampjes (p. 20) of het toegangslampje (p. 19) branden of knipperen
• Let bij gebruik van een schouderband (los verkrijgbaar) op dat de camcorder nergens tegen stoot.
• Gebruik de camcorder niet in een zeer luide omgeving (HDR-XR550E/XR550VE).

Betreffende de valsensor (HDR-XR550E/XR550VE)

- Om de interne harde schijf te beschermen tegen schokken door vallen, heeft de camcorder een valsensorfunctie. Wanneer de camcorder valt of gewichtloos is, kan de blokruis die door deze functie wordt geproduceerd wanneer die door de camcorder wordt geactiveerd, mee worden opgenomen. Wanneer de valsensor herhaaldelijk een val detecteert, kan de opname/weergave worden gestopt.

Opmerking bij gebruik van de camcorder op grote hoogte (HDR-XR550E/XR550VE)

- Schakel de camcorder niet in op een hoogte van meer dan 5.000 meter. Indien u dat toch doet, kan de interne harde schijf van uw camcorder worden beschadigd.

Bedieningsprocedure

Aan de slag (p. 11)

Maak voedingsbron en geheugenkaart klaar.

Films en foto's opnemen (p. 20)

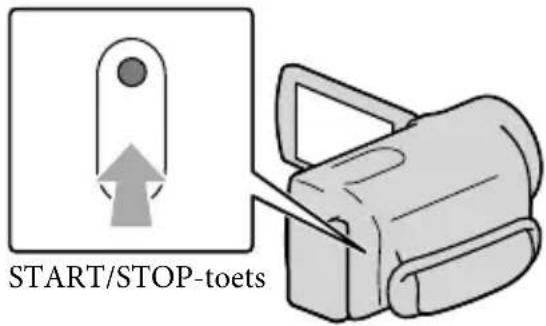

Films opnemen → p. 21

Opnamestand wijzigen

Geschatte opnameduur (MEDIA-INFO)

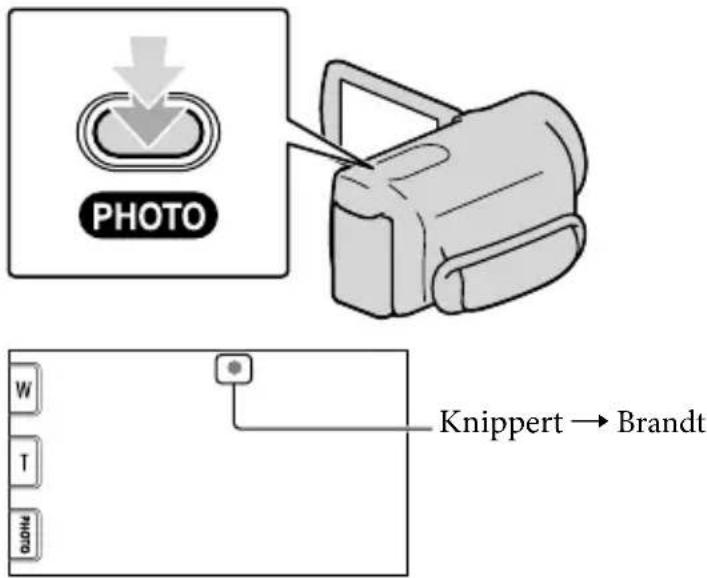

Fotograferen → p. 23

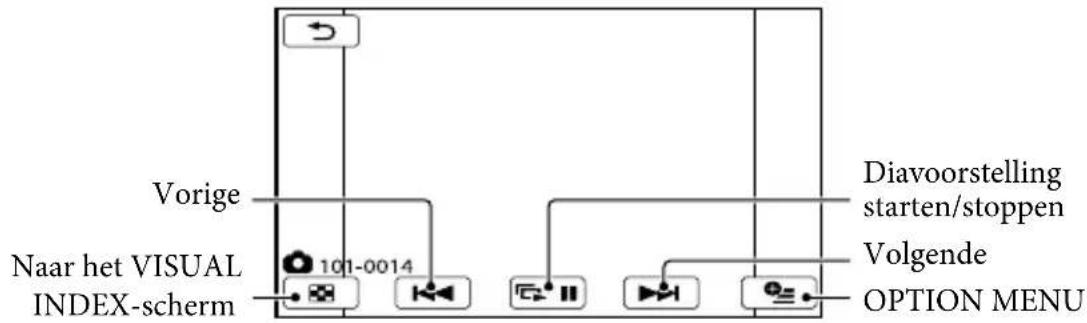

Films en foto's afspelen

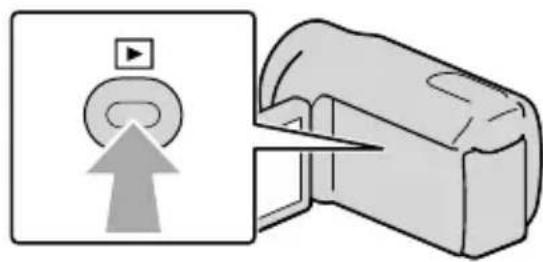

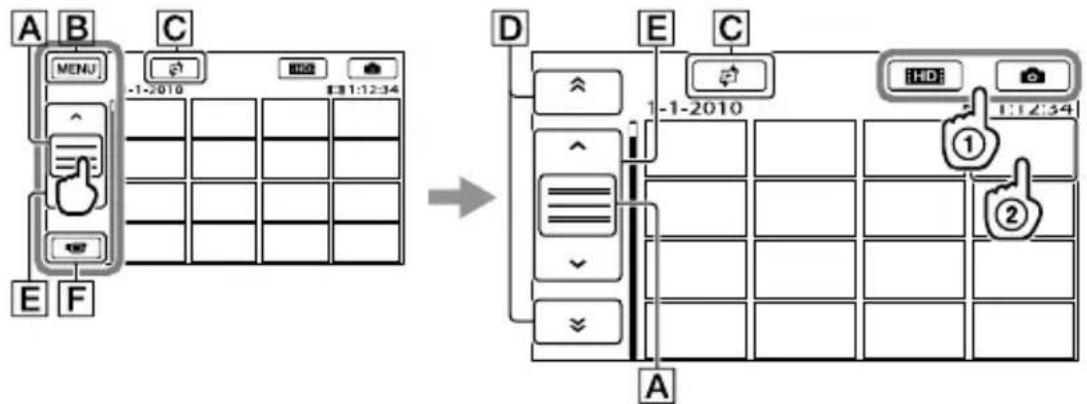

Afspelen op de camcorder → p. 26

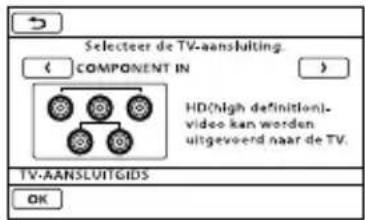

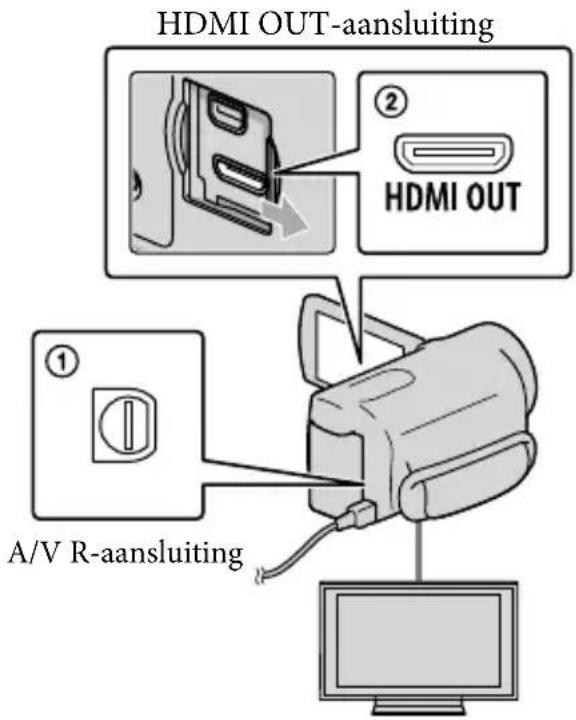

Beelden afspelen op een TV → p. 29

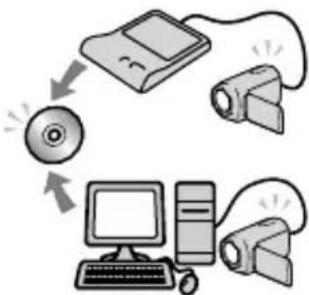

Films en foto's opslaan op een computer → p. 34

Films en foto's opslaan op externe media → p. 45

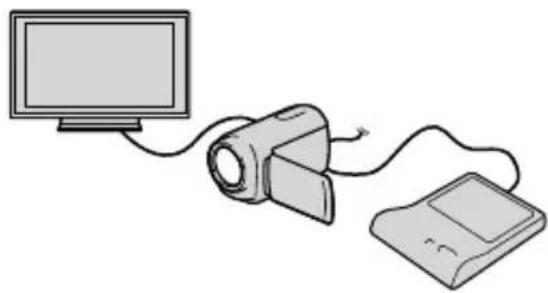

B eelden opslaan met een DVD writer/recorder → p. 47

Films en foto's verwijderen (p. 32)

Na het verwijderen van beeldgegevens die zijn opgeslagen op een computer of een disc, kunnen nieuwe beelden worden opgeslagen in de vrijgekomen mediaruimte.

De accu opladen in het buitenland 13

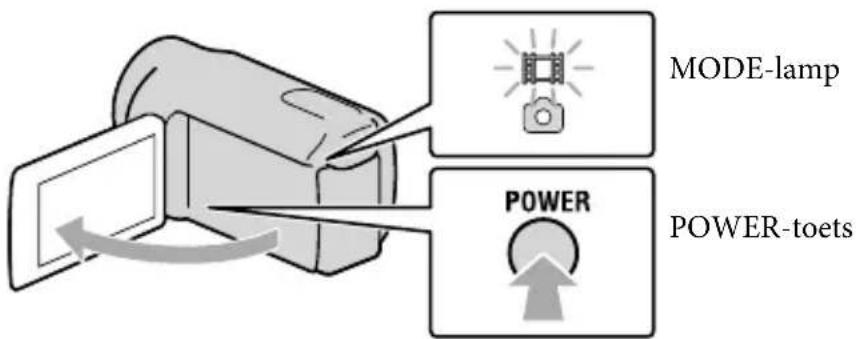

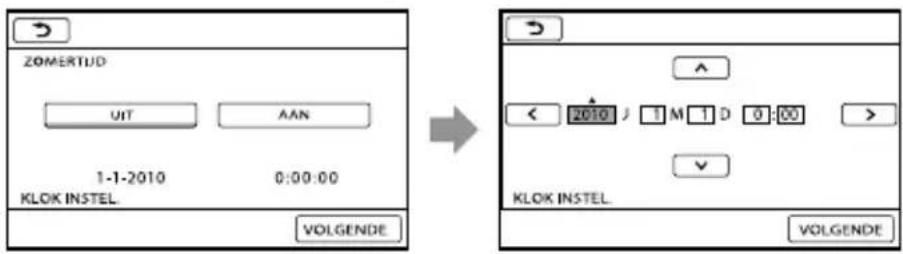

Stap 2: Inschakelen en datum en tijd instellen .... 14

De taalinstelling wijzigen 16

Stap 3: Opnamemedia klaarmaken 17

De instellingen voor opnamemedia controleren.... 18

Films en foto's vanaf het interne geheugen kopieren naar een geheugenkaart 19

Opnemen/afspelen

Opnemen....20

Positiegegevens registreren met de GPS (HDR-CX550VE/XR550VE) ..... 24

Afstellen voor opnamecondities 25

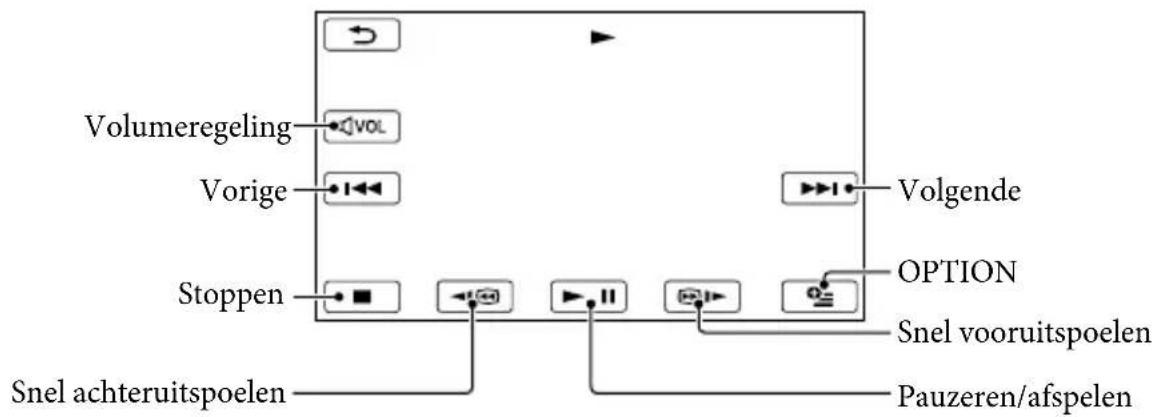

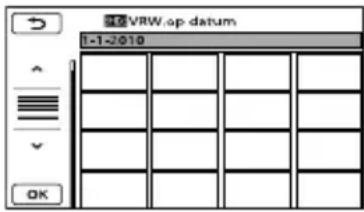

Afspelen op de camcorder 26

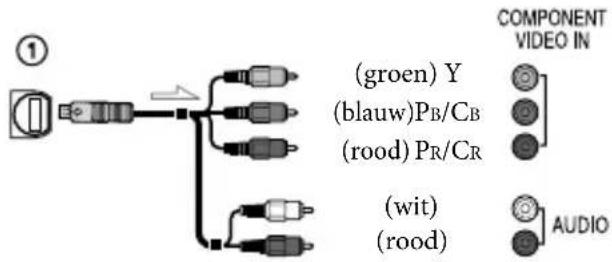

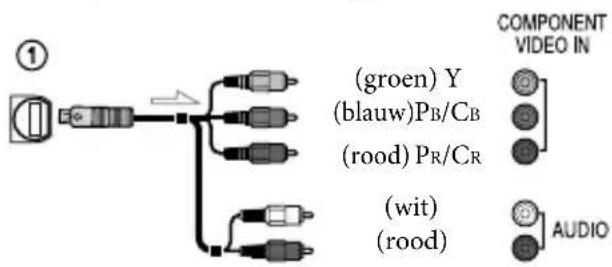

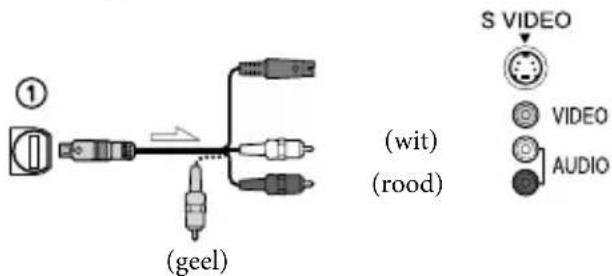

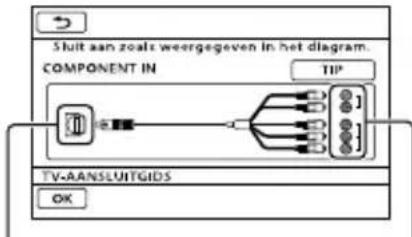

Beelden weergeven op een televisiescherm 29

Uw camcorder goed gebruiken

Films en foto's verwijderen.... 32

Films en foto's opslaan op een computer

De computer klaarzetten (Windows) 34

Met een Macintosh 35

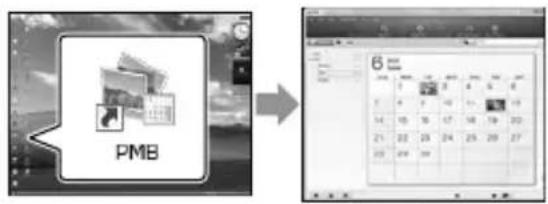

PMB (Picture Motion Browser) starten 37

De methode kiezen om een disc te maken (computer) 38

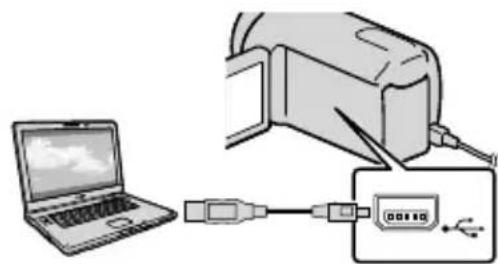

Een disc maken met één toets (One Touch Disc Burn) 40

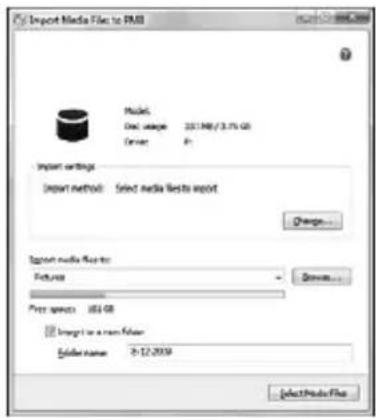

Films en foto's importeren naar een computer 41

Een AVCHD disc maken 42

Een AVCHD disc afspelen op een computer 42

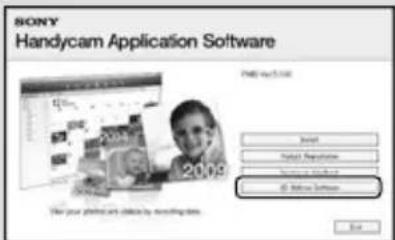

Een Blu-ray disc maken 43

Een disc van standaard beeldkwaliteit (STD) maken die kan worden afgespeeld met

Een disc kopieren 44

Films bewerken 44

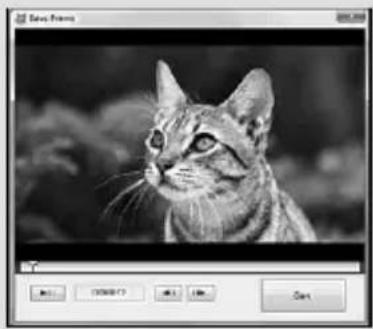

Foto's vastleggen in een film 44

Beelden opslaan met externe apparatuur

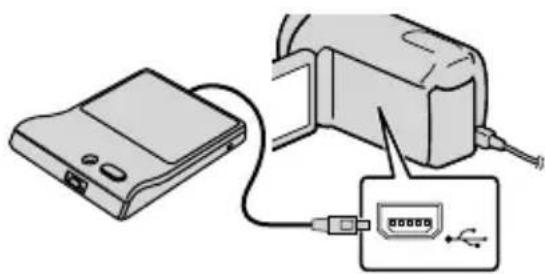

Beelden opslaan op externe media (DIRECT KOPIËREN) 45

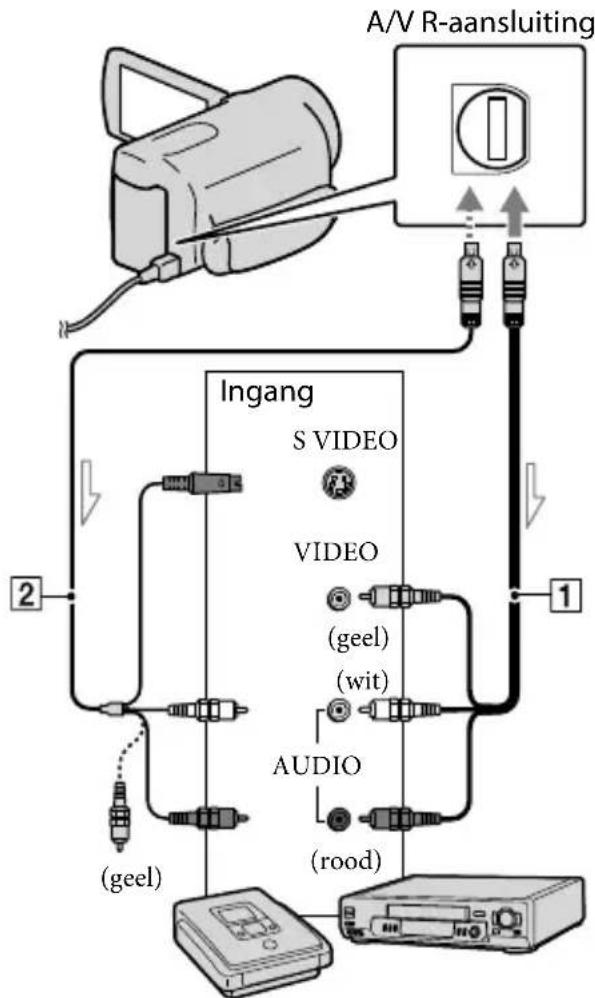

Een disc maken met een DVD writer, recorder 47

Uw camcorder aanpassen

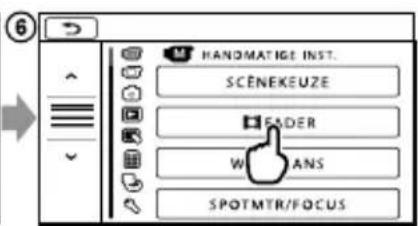

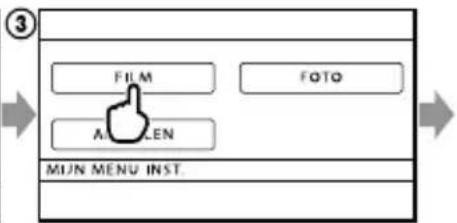

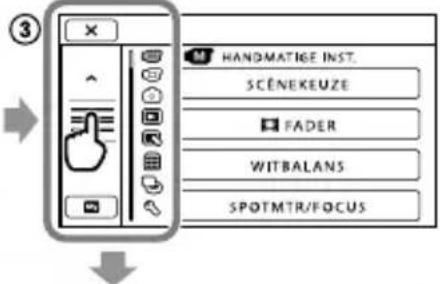

De menu's gebruiken.... 54

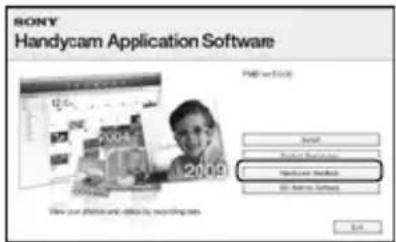

Gedetailleerde informatie halen uit het "Handycam"-handboek.... 62

Aanvullende informatie

? Problemen oplossen 63

Voorzorgsmaatregelen 66

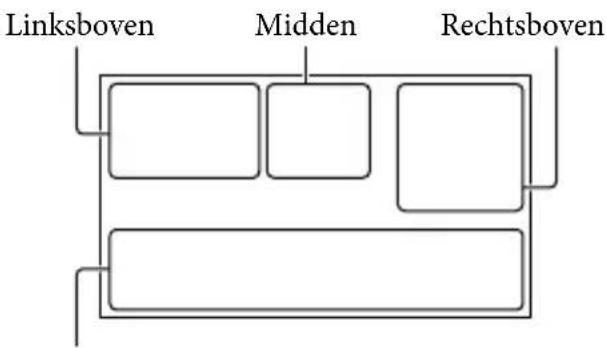

Aanduidingen op het scherm 73

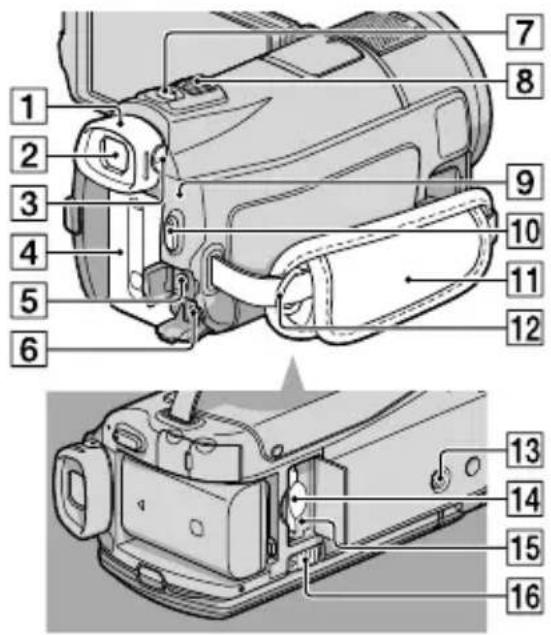

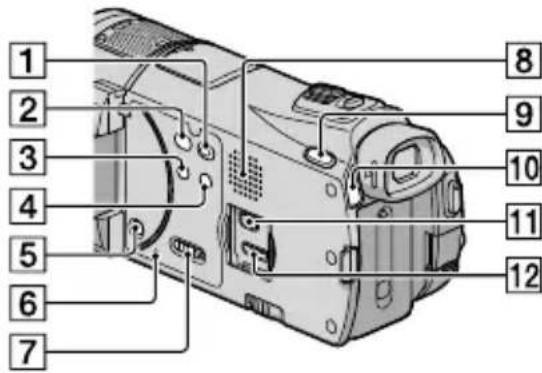

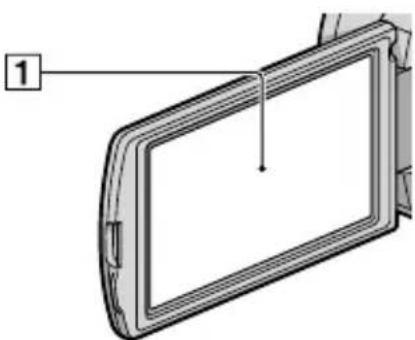

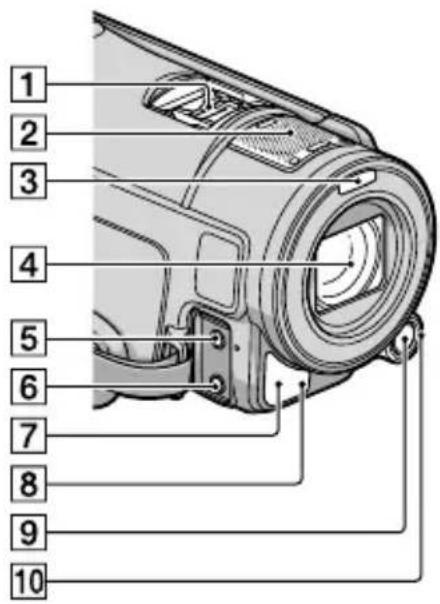

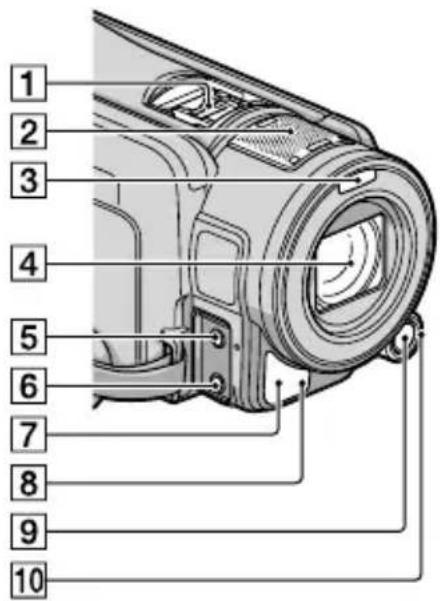

Onderdelen en bedieningselementen 74

Index....77

Aan de slag

Stap 1: De accu opladen

HDR-CX550E/CX550VE

Accu

Netspan- ningsadapter

DC IN-aansluiting

DC-stekker

Netsnoer

/CHG-lampje (flitser/opladen)

Naar het stopcontact

HDR-XR550E/XR550VE

Accu

Netspanning-sadapter

DC IN-aansluiting

DC-stekker

Netsnoer

/CHG-lampje (flitser/opladen)

Naar het stopcontact

U kunt de "InfoLITHIUM"-accu (V-reeks) opladen nadat u deze in de camcorder hebt geplaatst.

Opmerkingen

- U kunt geen andere accu dan de "InfoLITHIUM"-accu van de V-reeks in uw camcorder plaatsen.

1 Schakel uw camcorder uit door het LCD-scherm te sluiten nadat de beeldzoeker is ingeschoven.

2 Bevestig de accu door deze in de richting van de pijl te schuiven totdat de accu vastklikt.

3 Sluit de netspanningsadapter en het netsnoer aan op uw camcorder en een stopcontact.

- Lijn de ▲-markering op de stekker uit met die op de DC IN-aansluiting.

Het 4CHG-lampje (flitser/opladen) gaat branden en het opladen begint. Als het 4/CHG-lampje (flitser/opladen) uitgaat, is de accu volledig opgeladen.

4 Wanneer de accu is opgeladen, koppelt u de netspanningsadapter los van de DC IN-aansluiting op de camcorder.

Tips

• Zie pagina 70 voor meer informatie over opname- en weergavetijd.
• Wanneer de camcorder is ingeschakeld, kunt u controleren hoeveel accucapaciteit er nog overblijft met de aanduiding voor resterende batterijlading linksboven op het LCD-scherm.

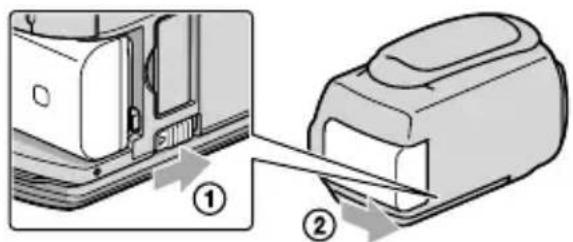

De accu verwijderen

Sluit het LCD-scherm. Verschuif de BATT (accu)-ontgrendeling (①) en verwijder de accu (②).

Een stopcontact als stroombron gebruiken

Maak dezelfde aansluitingen als bij "Stap 1: De accu opladen". De accu ontlaadt niet, ook niet als deze in de camcorder is geplaatst.

Opmerkingen over de accu

• Wanneer u de accu verwijdert of de netspanningsadapter loskoppelt, moet u eerst de beeldzoeker inschuiven, het LCD-scherm sluiten en controleren of de (film)/(foto)-lampjes (p. 20) en het toegangslampje (p. 19) zijn gedoofd.
• Het 12 /CHG-lampje (flitser/opladen) knippert tijdens het laden in de volgende gevallen:

- De accu is niet correct in de camcorder geplaatst.

– De accu is beschadigd.

- De accu is te koud.

Haal de accu van de camcorder en breng hem naar een warme plaats.

Haal de accu van de camcorder en breng hem naar een koele plaats.

• Als u een videolamp (los verkrijgbaar) aansluit, kunt u het beste een NP-FV70- of NP-FV100-accu gebruiken.
• U kunt het beste geen NP-FV30-accu gebruiken omdat u hiermee alleen korte perioden kunt opnemen en afspelen met de camcorder.
• Om de accu te sparen, schakelt uw camcorder standaard automatisch uit wanneer hij ongeveer 5 minuten niet wordt bediend ([AUTOM. UIT]).

Opmerkingen over de netspanningsadapter

• Steek de netspanningsadapter in een stopcontact waar u gemakkelijk bij kunt. Haal de stekker van de netspanningsadapter onmiddellijk uit het stopcontact als er een storing optreedt wanneer u de camcorder gebruikt.
• Gebruik de netspanningsadapter niet op een krappe plaats, zoals tussen een muur en een meubel.
• Zorg ervoor dat u de stekker van de netspanningsadapter en het contactpunt van de accu niet kortsluit met metalen voorwerpen. Dit kan een storing veroorzaken.

De accu opladen in het buitenland

U kunt de accu met de bijgeleverde netspanningsadapter opladen in alle landen/regio's met een netspanning van 100 V tot 240 V wisselstroom, 50 Hz/60 Hz.

Gebruik geen elektronische transformator.

Stap 2: Inschakelen en datum en tijd instellen

1 Open het LCD-scherm van de camcorder.

De camcorder wordt ingeschakeld en de lensdop geopend.

- Als u de camcorder wilt inschakelen wanneer het LCD-scherm is geopend, drukt u op POWER.

MODE-lamp POWER POWER-toets

2 Kies het gewenste gebied met 📁/√, en raak dan [VOLGENDE] aan.

Raak de toets op het LCD- scherm aan

- Om datum en tijd weer te geven, raakt u MENU (MENU) → [Overige wrgvn.] → [KLOK/ATAALINS.] (bij de categorie [ALGEMENE INST.]) → [KLOK INSTEL.] aan. Als een item niet op het scherm verschijnt, raakt u / n tot het item verschijnt.

3 Stel [ZOMERTIJD], datum en tijd in en raak daarna OK aan.

De klok begint te lopen.

- Als u [ZOMERTIJD] instelt op [AAN], gaat de klok 1 uur vooruit.

ZOMERTIJD UIT AAN 1-1-2010 0:00:00 KLOK INSTEL VOLGENDE KLOK INSTEL. VOLGENDE

Opmerkingen

• Datum en tijd verschijnen niet tijdens het opnemen maar worden automatisch opgenomen op de opnamemedia en kunnen worden weergegeven tijdens het afspelen. Om datum en tijd weer te geven, raakt u MENU (MENU) → [Overige wrgvn.] → [AFSPEELINSTELL.] (bij de categorie ▶)
  [AFSPELEN]) → [GEGEVENSCODE] → [DATUM/TIJD] → OK → 📋 aan. ✗
• U kunt de pieptonen uitschakelen door MENU (MENU) → [Overige wrgvn.] → [INS.GELUID/WRGV] (bij de categorie [ALGEMENE INST.]) → [PIEPTOON] → [UIT] → OK → ⚠ → × aan te raken.
• Als de toetsen op het aanraakscherm niet goed werken, moet u het aanraakscherm kalibreren.
• Eenmaal de klok is ingesteld, wordt deze automatisch aangepast met [KLOK AUT.AANP.] en [GEBIED AUT.AANP.] ingesteld op [AAN]. Afhankelijk van het geselecteerde land/de geselecteerde regio voor de camcorder, is het mogelijk dat de klok niet automatisch wordt aangepast. Stel in dit geval [KLOK AUT.AANP.] en [GEBIED AUT.AANP.] in op [UIT] (HDR-CX550VE/XR550VE).

Het apparaat uitschakelen

Sluit het LCD-scherm. Het (film)-lampje knippert gedurende enkele seconden, waarna het apparaat wordt uitgeschakeld.

Tips

- U kunt de camcorder ook uitschakelen door te drukken op POWER.

Schuif de uitgeschoven beeldzoeker in zoals de onderstaande afbeelding laat zien.

De camcorder in- of uitschakelen met het LCD-scherm of de beeldzoeker

De camcorder wordt in- of uitgeschakeld volgens de status van het LCD-scherm of de beeldzoeker.

Status Camcorder

LCD-scherm Beeldzoeker

Open Ingeschoven Ingeschakeld

Uitgeschoven Ingeschakeld

Gesloten Ingeschoven Uitgeschakeld

Uitgeschoven Ingeschakeld

Opmerkingen

- De camcorder is niet uitgeschakeld wanneer de beeldzoeker is uitgeschoven, ook al is het LCD-scherm gesloten. Schuif de beeldzoeker volledig in om de camcorder uit te schakelen.

De taalinstelling wijzigen

U kunt de schermkaders aanpassen zodat berichten in een bepaalde taal worden weergegeven.

Raak MENU (MENU) → [Overige wrgvn.] → [KLOK/TAALINS.] (bij de categorie [ALGEMENE INST.]) → [A TAALINSTELL.] → de gewenste taal → OK → ➕ → ✗ aan.

Stap 3: Opnamemedia klaarmaken

Welke opnamemedia kunnen worden gebruikt, hangt af van de camcorder. De volgende pictogrammen verschijnen op het scherm van de camcorder.

HDR-CX550E/CX550VE

Intern geheugen

Geheugenkaart

HDR-XR550E/XR550VE

Interne harde schijf

Geheugenkaart

* Standaard worden zowel films als foto's opgeslagen op deze opnamemedia. U kunt opnemen, afspelen en bewerken op het gekozen medium.

Tips

- Zie pagina 70 voor de opnameduur van films.

Het opnamemedium voor films selecteren

1 Raak MENU (MENU) → [Overige wrgvn.] → [MEDIA-INSTELL.] (bij de categorie 📋 [MEDIA BEHEREN]) → [FILMMEDIA INST.] aan.

Het scherm [FILMMEDIA INST.] wordt weergegeven.

2 Raak het gewenste opnamemedium aan.

3 Raak [JA] → OK aan.

Het opnamemedium is gewijzigd.

Het opnamemedium voor foto's selecteren

1 Raak MENU (MENU) → [Overige wrgvn.] → [MEDIA-INSTELL.] (bij de categorie 📋 [MEDIA BEHEREN]) → [FOTOMEDIA INST.] aan.

Het scherm [FOTOMEDIA INST.] wordt weergegeven.

2 Raak het gewenste opnamemedium aan.

3 Raak [JA] → OK aan.

Het opnamemedium is gewijzigd.

De instellingen voor opnamemedia controleren

In de film- of foto-opnamestand wordt het pictogram van het geselecteerde opnamemedium rechts bovenaan het scherm weergegeven.

MENU STBY Opnamemediapictogram

Het weergegeven pictogram hangt af van het model.

Een geheugenkaart inbrengen

Opmerkingen

- Stel het opnamemedium in op [GEHEUGENKAART] om films en/of foto's op te nemen op een geheugenkaart.

Soorten geheugenkaarten die u met uw camcorder kunt gebruiken

• De volgende geheugenkaarten zijn geschikt voor deze camcorder: "Memory Stick PRO Duo" (Mark2) media, "Memory Stick PRO-HG Duo" media, SD-geheugenkaarten, SDHC-geheugenkaarten, SDXC-geheugenkaarten (Speed Class 4 of sneller is vereist voor elke SD-kaart). Niet alle geheugenkaarten zijn gegarandeerd compatibel.
• "Memory Stick PRO Duo" media tot 32 GB en SD-kaarten tot 64 GB werken gegarandeerd met uw camcorder.
• In deze handleiding worden "Memory Stick PRO Duo" (Mark2) media en "Memory Stick PRO-HG Duo" media "Memory Stick PRO Duo" media genoemd. Een SD-geheugenkaart, een SDHC-geheugenkaart en een SDXC-geheugenkaart worden SD-kaart genoemd.

Opmerkingen

• Een MultiMediaCard werkt niet met deze camcorder.
• Films opgenomen op SDXC-geheugenkaarten kunnen niet worden geïmporteerd noch afgespeeld op computers of A/V-apparatuur die niet compatibel zijn met de exFAT-bestandsindeling door de camcorder met de USB-kabel aan te sluiten op deze apparatuur. Controleer vooraf of de aangesloten apparatuur compatibel is met de exFAT-indeling. Bij aansluiting van apparatuur die niet compatibel is met de exFAT-indeling mag niet worden geformatteerd wanneer het formatteerscherm verschijnt. Alle opgenomen gegevens worden dan immers gewist.

* exFAT is een bestandsindeling voor SDXC-geheugenkaarten.

Formaten van geheugenkaarten die u met uw camcorder kunt gebruiken

• "Memory Stick PRO Duo" media die half zo groot zijn als een "Memory Stick" of standaard SD-kaarten zijn geschikt voor deze camcorder.
• Bevestig geen labels of iets dergelijks op een geheugenkaart of een geheugenkaartadapter. Hierdoor kan de werking worden verstoord.

Open het klepje en steek de geheugenkaart met de afgeschuinde hoek in de afgebeelde richting tot ze klikt.

- Sluit het klepje na het inbrengen van de geheugenkaart.

Let op de positie van de afgeschuinde hoek. Toegangslamp

Het [Nieuw beelddatabasebestand maken.]-scherm verschijnt mogelijk na het inbrengen van een nieuwe geheugenkaart. Raak dan [JA] aan. Raak [NEE] aan wanneer u alleen foto's opslaat op de geheugenkaart.

- Controleer de richting van de geheugenkaart. Als u de geheugenkaart in de verkeerde richting in de gleuf duwt, kunnen de geheugenkaart, de geheugenkaartgleuf of de beeldgegevens worden beschadigd.

Opmerkingen

- Indien [Het maken van een nieuw beelddatabasebestand is mislukt. Er is mogelijk niet voldoende vrije ruimte beschikbaar.] wordt weergegeven, formatteert u de geheugenkaart door het aanraken van MENU (MENU) → [Overige wrgvn.] → [MEDIA FORMATT.] (bij de categorie 📋 [MEDIA BEHEREN]) → [GEHEUGENKAART] → [JA] → [JA] → OK aan te raken.

De geheugenkaart uitwerpen

Open het klepje en druk lichtjes één keer op de geheugenkaart.

- Open het klepje niet tijdens het opnemen.

- Wees voorzichtig bij het plaatsen of uitwerpen van de geheugenkaart om te vermijden dat de geheugenkaart uit de camcorder valt.

Films en foto's vanaf het interne geheugen kopieren naar een geheugenkaart

Raak MENU (MENU) → [Overige wrgvn.] → [FILM KOPIËREN]/[FOTO KOPIËREN] (bij de categorie [BWRK]) aan en volg de instructies op het scherm.

Opnemen/afspelen

Opnemen

Standaard worden films van hogedefinitiekwaliteit opgenomen (HD) op de volgende media.

HDR-CX550E/CX550VE : intern geheugen

HDR-XR550E/XR550VE : interne harde schijf

Tips

• Zia pagina 17 om van opnamestand te veranderen.

1

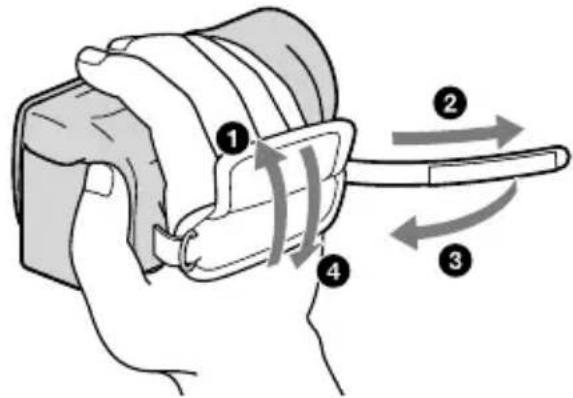

Maak de handgreepband vast.

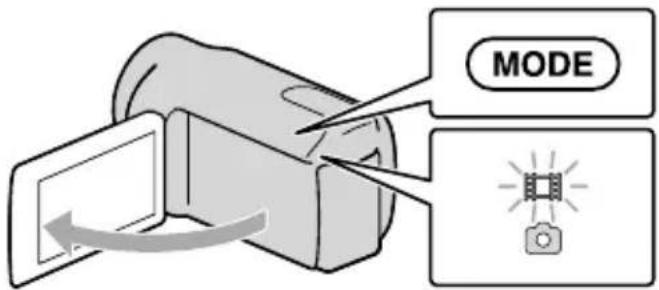

Open het LCD-scherm van uw camcorder.

De camcorder wordt ingeschakeld en de lensdop geopend.

• Als u de camcorder wilt inschakelen wanneer het LCD-scherm al is geopend, drukt u op POWER (p. 14).
• U kunt de opnamestand veranderen door op MODE te drukken. Druk op MODE om het lampje van de gewenste opnamestand te laten oplichten.

MODE

MODE-toets

(film): Een film opnemen

(foto): Een foto maken

Filmen

Druk op START/STOP om het filmen te starten.

- U kunt ook beginnen met opnemen door op ● te drukken links onderaan op het LCD-scherm.

START/STOP-toets

Druk nogmaals op START/STOP om het filmen te stoppen.

- U kunt ook stoppen met opnemen door op ● te drukken links onderaan op het LCD-scherm.

- De pictogrammen en de aanduidingen op het LCD-scherm worden ongeveer 3 seconden weergegeven, waarna ze verdwijnen na het inschakelen van de camcorder of het schakelen tussen de opnamestand (film/foto)/weergavestand. Als u de pictogrammen opnieuw wilt weergeven, raakt u het LCD-scherm op een willekeurige plek aan, met uitzondering van de opname- en zoomtoetsen.

Opname- en zoomtoetsen op het LCD-scherm

MENU STBY

• Als u het LCD-scherm sluit tijdens het opnemen van een film, wordt de opname gestopt.
• U kunt maximaal 13 uur achter elkaar een film opnemen.
• Wanneer een filmbestand groter wordt dan 2 GB, wordt automatisch een volgend filmbestand gemaakt.
• Het duurt enkele seconden voor u kunt beginnen met filmen nadat de camcorder is ingeschakeld. In deze tijd kunt u de camcorder niet bedienen.

- De volgende status wordt aangegeven wanneer er na het stoppen van de opname nog gegevens worden weggeschreven naar de opnamemedia. Stel de camcorder dan niet bloot aan schokken noch trillingen en verwijder evenmin de accu of netspanningsadapter.

– Het toegangslampje (p. 19) brandt of knippert
- Het mediapictogram rechts bovenaan het LCD-scherm knippert

Tips

• Zie pagina 70 voor de opnameduur van films.
• U kunt tijdens het opnemen van een film foto's nemen door PHOTO volledig in te drukken (Dual Rec).
• Wanneer een gezicht wordt gedetecteerd, verschijnt er een wit kader en wordt de beeldkwaliteit rond het gezicht automatisch geoptimaliseerd ([GEZICHTSDETECTIE]).
• U kunt een voorkeur voor een gezicht aangeven door het aan te raken.
• Standaard wordt er automatisch een foto genomen wanneer de camcorder een glimlach van een persoon detecteert tijdens het filmen (Lachsluiter).
• U kunt foto's uit opgenomen films vastleggen.
• U kunt de opnameduur, de geschatte resterende opnamecapaciteit, enz. controleren door MENU (MENU) → [Overige wrgvn.] → [MEDIA-INFO] (bij de categorie 📋 [MEDIA BEHEREN]) aan te raken.
• Het LCD-scherm van de camcorder kan opgenomen beelden op het volledige scherm weergeven (weergave met alle pixels). Hierdoor kunnen beelden echter aan de boven-, onder-, linker- en rechterzijde worden bijgesneden wanneer ze worden weergegeven op een televisie die niet compatibel is met weergave met alle pixels. Stel in dit geval [HULPKADER] in op [AAN] en neem beelden op en gebruik het buitenste kader op het scherm als hulp bij het opnemen.

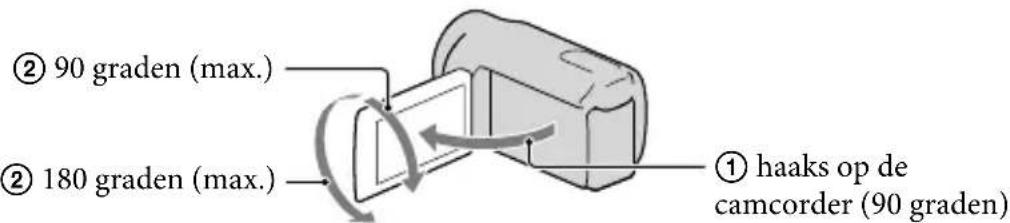

• Om de stand van het LCD-scherm te wijzigen, zet u het eerst in een hoek van 90° op de camcorder (①) en regelt u vervolgens de hoek (②).

② 90 graden (max.) ② 180 graden (max.) ① haaks op de camcorder (90 graden)

- Schuif de beeldzoeker uit en klap het LCD-scherm dicht wanneer u alleen met de beeldzoeker opneemt. Bedien de beeldzoekerregelaar opzij van de beeldzoeker wanneer de aanduidingen in de beeldzoeker onscherp zijn.

Gegevenscode tijdens het opnemen

Opnamedatum, -tijd en -conditie en de coördinaten (HDR-CX550VE/XR550VE) worden automatisch geregistreerd op het opnamemedium. Ze verschijnen niet tijdens het opnemen. U kunt ze echter zien als [GEGEVENSCODE] tijdens het afspelen. Raak MENU (MENU) → [Overige wrgvn.] → [AFSPEELINSTELL.] (bij de categorie ▶ [AFSPELEN]) → [GEGEVENSCODE] → een gewenste instelling → OK → 📋 aan deze weer te geven.

Fotograferen

Foto's worden standaard opgeslagen op de volgende opnamemedia. HDR-CX550E/CX550VE : intern geheugen HDR-XR550E/XR550VE : interne harde schijf

Tips

• Zia pagina 17 om van opnamestand te veranderen.

1 Druk op MODE om het (foto)-lampje in te schakelen.

Het LCD-scherm schakelt over naar de foto-opnamestand en de breedte-/hoogteverhouding van het scherm wordt 4:3.

2 Druk zachtjes op PHOTO om scherp te stellen en druk de toets dan volledig in.

- U kunt ook foto's maken door op te drukken op het LCD-scherm.

Wanneer Iverdwijnt, is de foto opgenomen.

Tips

• U kunt het opneembare aantal foto's controleren op het LCD-scherm (p. 73).
• Raak MENU (MENU) → [Overige wrgvn.] → [LEELDFORM.] (bij de categorie [FOTO-INSTELL.]) → een gewenste instelling → OK → ✗m de beeldgrootte te wijzigen.
• U kunt geen foto's nemen terwijl wordt weergegeven.
• Uw camcorder flitst automatisch als de omgeving niet helder genoeg is. De flitser werkt niet tijdens het filmen. U kunt de flitswerking aanpassen via MENU (MENU) → [Overige wrgvn.] → [FLITSFUNCTIE] (bij de categorie [FOTO-INSTELL.]) → een gewenste instelling → OK → ✗.
• Als u foto's maakt terwijl u een flitser gebruikt met een conversielens (los verkrijgbaar), wordt de reflectie mogelijk opgenomen.

Als er witte cirkelvormige vlekken verschijnen op foto's

Dit wordt veroorzaakt door deeltjes (stof, pollen, enz.) die in de buurt van de lens rondzweven. Als ze door de flitser van de camcorder worden geaccentueerd, verschijnen ze als witte cirkelvormige vlekken.

Verlicht de ruimte en neem het onderwerp op zonder flitser om de witte cirkelvormige vlekken te verminderen.

Deeltjes (stof, pollen, enz.) in de lucht

Positiegegevens registreren met de GPS (HDR-CX550VE/XR550VE)

Wanneer u de GPS-schakelaar (p. 75) op ON zet, verschijnt op het LCD-scherm en worden uw camcorder positiegegevens afkomstig van GPS-satellieten geregistreerd. Door positiegegevens te registreren, kunt u gebruik maken van functies zoals Kaartindex.

De aanduiding wijzigt afhankelijk van de sterkte van het GPS-signaal.

• Zorg ervoor dat de GPS-schakelaar is ingesteld op OFF tijdens het opstijgen en landen van een vliegtuig.
• Het verwerken kan sneller gaan wanneer u de GPS-hulpgegevens in de camcorder laadt met de meegeleverde "PMB" software. Installeer "PMB" op uw computer (P. 35) en verbind de computer met het internet. Sluit vervolgens de camcorder aan op de computer en de GPS-hulpgegevens worden automatisch geüpdatet.
• De GPS-hulpgegevens werken mogelijk niet in de volgende gevallen:
• Wanneer GPS-hulpgegevens al ongeveer 30 dagen of meer niet zijn geüpdatet.
• Wanneer datum en tijd van de camcorder niet correct zijn ingesteld.
• Wanneer de camcorder over een lange afstand is verplaatst.
• De ingebouwde kaarten worden ondersteund door de volgende bedrijven: de kaart van Japan door ZENRIN CO., LTD., andere gebieden door NAVTEQ.

Afstellen voor opnamecondities

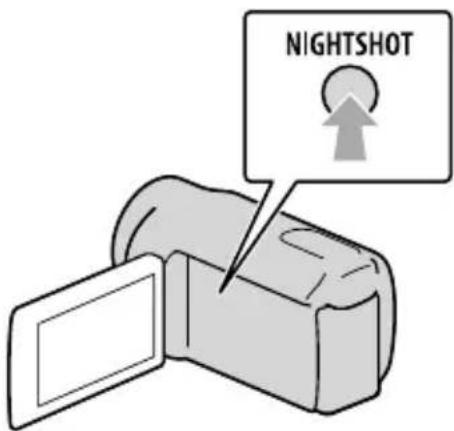

Opnemen in donkere omgevingen (NightShot)

Als u op NIGHTSHOT drukt, wordt ☐ weergegeven en kunt u beelden opnemen zelfs als het volledig donker is.

Druk nogmaals op NIGHTSHOT om de NightShot-functie te annuleren.

- Wanneer NightShot wordt gebruikt in een heldere omgeving, werkt de camcorder niet goed.

NIGHTSHOT

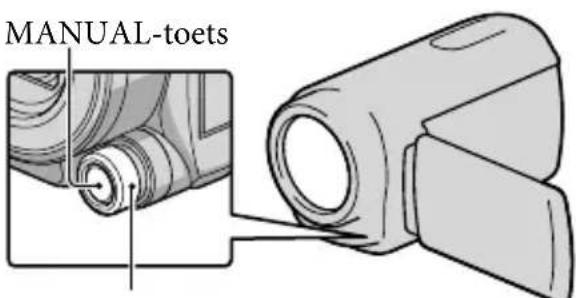

Scherpstellen, enz.,handmatig (MANUAL-knop)

Handmatig afstellen kan makkelijk met de MANUAL-knop door een menu item ([FOCUS] in de standaardinstelling) toe te kennen aan de MANUAL-knop.

Gebruik van de MANUAL-knop

Druk op MANUAL om over te schakelen naar handmatige bediening en draai aan de knop om af te stellen. Als u op MANUAL drukt, schakelt de bediening om tussen automatisch en handmatig.

Een menu item toekennen

Houd MANUAL enkele seconden ingedrukt om het scherm [REGELAARINSTELL.] weer te geven. Draai aan de MANUAL-knop om een item toe te kennen. U kunt [FOCUS], [BELICHTING], [IRIS], [SLUITERTIJD], [AE KEUZE] of [WB-VERSCH.] toekennen.

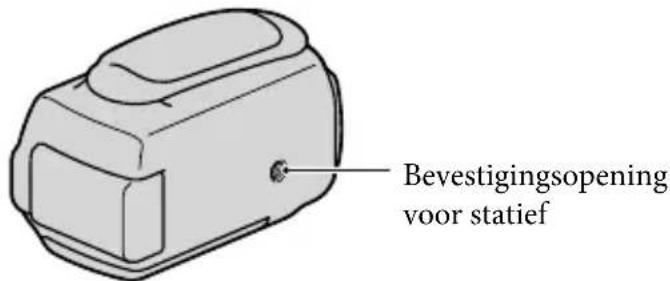

Gebruik van een statief

Bevestig een statief (los verkrijgbaar) aan het apparaat met behulp van een statiefschroef (los verkrijgbaar, max. lengte 5,5 mm).

Bevestigingsopening voor statief

Afspelen op de camcorder

Standaard worden films en foto's afgespeeld die zijn opgenomen op de volgende media.

HDR-CX550E/CX550VE : intern geheugen

HDR-XR550E/XR550VE : interne harde schijf

Tips

- Zia pagina 17 om van opnamestand te veranderen.

1 Open het LCD-scherm van uw camcorder.

De camcorder wordt ingeschakeld en de lensdop geopend.

- Als u de camcorder wilt inschakelen wanneer het LCD-scherm al is geopend, drukt u op POWER (p.14).

2 Druk op ▶ (BEELDEN WEERGEVEN).

Het VISUAL INDEX scherm verschijnt na enkele seconden.

- U kunt het VISUAL INDEX-scherm ook weergeven door (ELELDEN WEERGEVEN) aan te raken op het LCD-scherm.

3 Raak HD of STD (①) → gewenste film (②) aan om een film af te spelen. Raak (foto) (①) → gewenste foto (②) aan om een foto te bekijken.

Films worden weergegeven en gesorteerd op opnamedatum.

A Wijzigt de weergave van de bedieningstoets.
B Naar het MENU-scherm
C Geeft het scherm weer waarin u het indextype kunt selecteren ([DATUMINDEX]/[KAART] (HDR-CX550VE/XR550VE)/[LMROL]/[GICHT]).

D / 10nt de films opgenomen op de vorige/volgende datum.*

E / Vont de vorige/volgende film.

F Keert terug naar het opnamescherm.

* D wordt weergegeven wanneer A wordt aangeraakt.

- ESTD verschijnt wanneer films van standaardbeeldkwaliteit (STD) zijn geselecteerd met [HD: ESTD INSTELLEN].

- U kunt bladeren op het scherm door D of E aan te raken en te verslepen.

- I▶I wordt weergegeven bij de film of foto die het recentst is afgespeeld of opgenomen. Door de film of foto met de marking I▶I aan te raken, kunt u het afspelen hervatten. (▶ verschijnt op de foto opgenomen op de geheugenkaart.)

Films afspelen

Uw camcorder begint de gekozen film af te spelen.

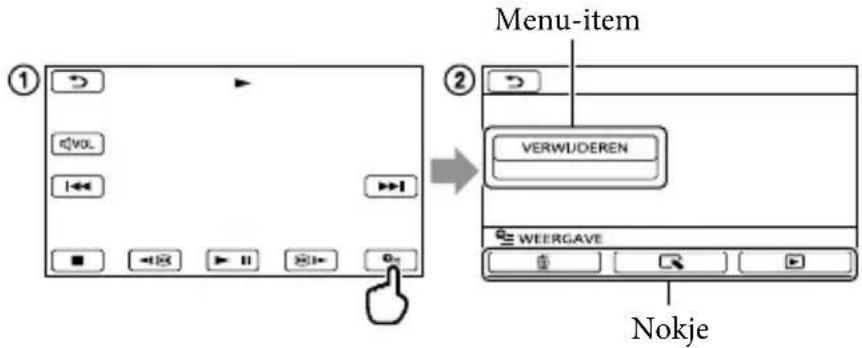

Volumeregeling Vorige Stoppen Snel achteruitspoelen Volgende OPTION Snel vooruitspoelen Pauzeren/afspelen

Opmerkingen

- De beelden kunt u mogelijk niet afspelen met andere apparatuur dan de camcorder.

Tips

• Wanneer de geselecteerde film afgelopen is, wordt het INDEX-scherm opnieuw weergegeven.
• Raak / de pauzestand om films vertraagd af te spelen.
• Door 📄/ 📋 haldelijk aan te raken tijdens het afspelen, worden films ongeveer 5 keer → ongeveer 10 keer → ongeveer 30 keer → ongeveer 60 keer sneller afgespeeld.
• U kunt VISUAL INDEX ook weergeven door MENU (MENU) → [Overige wrgvn.] → [VISUAL INDEX] (bij de categorie ▶ [AFSPELEN]) aan te raken.
• Opnamedatum, -tijd en -conditie en de coördinaten (HDR-CX550VE/XR550VE) worden automatisch opgenomen. Deze informatie wordt niet weergegeven tijdens het opnemen maar kan tijdens het afspelen worden weergegeven door MENU (MENU) → [Overige wrgvn.] → [AFSPEELINSTELL.] (bij de categorie ▶ [AFSPELEN]) → [GEGEVENSCODE] → een gewenste instelling → OK → ➕ → ✗ aan te raken.
• Een beveiligde demonstratiefilm is standaard opgeslagen.

Het volume van films regelen

Raak aanpassen met / → aan tijdens het opelen van een film.

- U kunt het geluidsvolume regelen met - the + TION MENU.

Foto's bekijken

Uw camcorder geeft de gekozen foto weer.

Tips

- Bij het bekijken van foto's op een geheugenkaart, verschijnt101 (weergavemap) op het scherm.

Beelden weergeven op een televisiescherm

Aansluiting en beeldkwaliteit (hoge definitie (HD) of standaarddefinitie (STD)) verschillen volgens het type tv en de gebruikte stekkers.

Aansluiten op een tv met behulp van [TV-AANSLUITGIDS]

U kunt uw camcorder eenvoudig aansluiten op de televisie door de instructies op het LCD-scherm te volgen, [TV-AANSLUITGIDS].

1 Stel de ingangskiezer van de tv in op de gebruikte aansluiting.

- Raadpleeg de gebruiksaanwijzing van de tv.

2 Schakel de camcorder in en raak MENU (MENU) → [Overige wrgvn.] → [TV-AANSLUITGIDS] (bij de categorie [OVERIG]) aan op het LCD-scherm.

- Gebruik de bijgeleverde netspanningsadapter als stroombron (p. 13).

3 Raak [High Definition TV] aan.

Selecteer de TV-aansluiting. COMPONENT IN HD(high definition). video kan worden uitgevoerd naar de TV. TV-AANSLUITGIDS OK

4 Raak 📁/ ➞n om de ingangsaansluiting van uw TV te selecteren en raak vervolgens OK aan.

- De aansluitmethode wordt weergegeven. - Wanneer u [TIP] aanraakt, verschijnen er tips voor aansluiting of instelling van de camcorder.

Sluit aan zoals weergegeven in het diagram. COMPONENT IN TIP TV-AANSLUITGIDS OK

Aansluitingen op de camcorder

Ingangen van de tv

5 Sluit uw camcorder aan op de TV.

HDMI OUT-aansluiting ② HDMI OUT ① A/V R-aansluiting

6 Raak OK → [JA] aan.

- Wanneer de A/V-verbindingskabel wordt gebruikt om films af te spelen, worden films afgespeeld met standaardbeeldkwaliteit (STD).

7 Speel films en foto's af met de camcorder (p. 26).

Soorten verbindingskabels tussen camcorder en TV

Aansluiting op een hogedefinitie-tv

Component A/V-kabel (bijgeleverd)

(① (groen) Y (blauw)PB/CB (rood) PR/CR (wit) (rood) COMPONENT VIDEO IN AUDIO

HDMI-kabel (los verkrijgbaar)

② HDMI IN

Aansluiting op een niet-hogedefinitie 16:9- (breedbeeld) of 4:3-tv

Component A/V-kabel (bijgeleverd)

(①) (groen) Y (blauw)Pb/Cb (rood) Pr/CR (wit) (rood) COMPONENT VIDEO IN AUDIO

A/V-verbindingskabel met S VIDEO (los verkrijgbaar)

① (geel) (wit) (rood) S VIDEO VIDEO AUDIO

A/V-verbindingskabel (bijgeleverd)

(① (geel) (wit) (rood) VIDEO AUDIO

Aansluiting van uw tv via een videorecorder

- Sluit de camcorder aan op LINE IN op de videorecorder met de A/V-verbindingskabel. Zet de ingangskiezer van de videorecorder op LINE (VIDEO 1, VIDEO 2, enz.).

De breedte-/hoogteverhouding instellen op basis van de aangesloten tv (16:9/4:3)

- Stel [TV-TYPE] in op [16:9] of [4:3] volgens uw televisie.

Als de tv monauraal is (als de tv slechts één audio-ingang heeft)

- Sluit de gele stekker van de A/V-verbindingskabel aan op de video-ingang en sluit de witte stekker (linkerkanaal) of rode stekker (rechterkanaal) aan op de audio-ingang van de tv of videorecorder.

Bij aansluiting met component A/V-kabel

- Wanneer u alleen component video-stekkers aansluit, worden geen audiosignalen uitgevoerd. Sluit de witte en rode stekker aan om audiosignalen uit te voeren.

Bij aansluiting met HDMI-kabel

• Gebruik een HDMI-kabel met het HDMI-logo.
• Gebruik een HDMI mini-aansluiting aan het ene uiteinde (voor de camcorder) en een stekker die geschikt is voor aansluiting op de televisie aan het andere uiteinde.
• Auteursrechtelijke beelden worden niet weergegeven met de HDMI OUT-aansluiting van de camcorder.
• Sommige tv's werken mogelijk niet goed (bv. geen beeld of geluid) met deze aansluiting.
• Sluit de HDMI OUT-aansluiting van de camcorder niet aan op de HDMI OUT-aansluiting van een extern apparaat. Dit kan een storing tot gevolg hebben.
• Als het aangesloten apparaat compatibel is met 5,1-kanaals surround sound, worden films van hogedefinitiekwaliteit (HD) automatisch

uitgevoerd in 5,1-kanaals surround sound. Films van standaarddefinitiekwaliteit (STD) worden geconverteerd naar 2-kanaals geluid.

Bij aansluiting met A/V-verbindingskabel met S VIDEO

• Wanneer de S VIDEO-stekker (S VIDEO-kanaal) is aangesloten, worden geen audiosignalen uitgevoerd. Sluit de witte en rode stekker aan op de audio-ingang van de tv om audiosignalen uit te voeren.
• Deze aansluiting geeft beelden met hogere resolutie dan met een A/V-verbindingskabel.

Opmerkingen

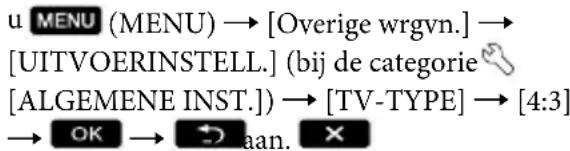

• Om films van standaardkwaliteit (STD) af te spelen op een 4:3-tv die niet compatibel is met 16:9-signalen, neemt u die op met een breedte-/hoogteverhouding 4:3. Raak MENU (MENU) → [Overige wrgvn.] → [ANDERE OPN.INST.] (bij de categorie □ [VASTLEGINSTELL.])

Als de tv/videorecorder een 21-polige aansluiting (EUROCONNECTOR) heeft Gebruik een 21-polige verloopstekker (los verkrijgbaar) als u de beelden wilt bekijken.

Tips

• Wanneer u de camcorder met meer dan één type kabel op een TV aansluit om beelden af te spelen, is de prioriteit van de TV-ingangen de volgende:
  HDMI → component → S VIDEO → video
• HDMI (High Definition Multimedia Interface) is een interface om video- en audiosignalen te versturen. De HDMI OUT-aansluiting voert beelden van hoge kwaliteit en digitale audio uit.

Betreffende "PhotoTV HD"

Deze camcorder is compatibel met de "PhotoTV HD"-norm. "PhotoTV HD" staat voor een scherpe weergave van subtiele texture en kleuren, vergelijkbaar met een foto. Door Sony's PhotoTV HD-compatibele apparatuur aan te sluiten met een HDMI-kabel* of een component A/V-kabel**, kan men genieten van foto's van adembenemende full HD-kwaliteit.

* De TV schakelt automatisch om naar de betreffende stand bij het afspelen van foto's.
** De TV moet worden ingesteld. Raadpleeg de handleiding van de PhotoTV HD-compatibele TV voor meer informatie.

Uw camcorder goed gebruiken

Films en foto's verwijderen

U kunt mediaruimte vrijmaken door films en foto's te verwijderen.

Opmerkingen

• U kunt de beelden niet herstellen nadat u ze hebt verwijderd. Beveilig belangrijke films en foto's vooraf.
• Haal de accu of de netspanningsadapter niet van de camcorder terwijl u beelden verwijdert. Hierdoor kan het opnamemedium worden beschadigd.
• Werp de geheugenkaart niet uit terwijl u beelden erop wist.
• U kunt beveiligde films en foto's niet verwijderen. Hef de beveiliging van deze films en foto's op om ze te kunnen verwijderen.
• De demonstratiefilm op uw camcorder is beveiligd.
• Indien de verwijderde film is opgenomen in de afspeellijst, wordt de film ook uit de afspeellijst verwijderd.
• Als de verwijderde film is opgenomen in het opgeslagen scenario voor gemarkeerde weergave, wordt de film ook verwijderd uit het scenario.

Tips

• U kunt een beeld op het weergavescherm verwijderen via OPTION MENU.
• Om alle beelden op het opnamemedium te verwijderen en alle beschikbare mediumruimte vrij te maken, formatteert u het medium.
• Verkleinde beelden waardoor u meerdere beelden tegelijkertijd kunt bekijken op een indexscherm worden "miniaturen" genoemd.

1 Raak MENU) → [Overige wrgvn.] → [VERWIJDEREN] (bij de categorie [BWRK]) aan.

2 Om films te verwijderen raakt u [VERWIJDEREN] → [MDRWIJDEREN] of [MDRWIJDEREN] aan.

• Om foto's te verwijderen, raakt u
  [■VERWIJDEREN] →
  [■VERWIJDEREN] aan.

3 Raak het merkteken vaan op de films of foto's die u wilt verwijderen.

VERWIJDEREN 1-1-2010

- Houd het beeld op het LCD-scherm ingedrukt om te bevestigen. Raak aan om terug te keren naar het vorige scherm.

4 Raak OK → [JA] → OK × aan.

Alle films/foto's tegelijkertijd verwijderen

Raak in stap 2 [VERWIJDEREN] → [HD: ALLES VERW.]/[ABLES VERW.] → [JA] → [JA] → OK → ✗ • Raak [VERWIJDEREN] → [ALLES VERW.] → [JA] → [JA] → OK → ✗ aan om alle foto's tegelijkertijd te verwijderen.

Alle films/foto's die op dezelfde dag zijn opgenomen tegelijkertijd verwijderen

Opmerkingen

- Foto's op een geheugenkaart kunnen niet worden verwijderd volgens opnamedatum.

① Raak [VERWIJDEREN] → [HD:VRW.op datum]/[VRW.op datum] aan in stap 2.

- Raak [■ERWIJDEREN] → [■VERW.op datum] aan om alle foto's die op dezelfde dag werden genomen tegelijkertijd te verwijderen.

VRW.op.datum 1-1-2010

② Raak de

opnamedatum van de gewenste films/foto's te selecteren en raak vervolgens OK aan.

- Raak het beeld op het LCD-scherm aan om het beeld te bevestigen. Raak aan om terug te keren naar het vorige scherm.

③ Raak [JA] → OK aan ×

Films en foto's opslaan op een computer

De computer klaarzetten (Windows)

U kunt het volgende doen met "PMB (Picture Motion Browser)".

- Beelden importeren naar een computer - Geïmporteerde beelden bekijken en bewerken

– Een disc maken

– Films en foto's uploaden naar websites Om films en foto's op de slaan met een computer, moet u eerst "PMB" installeren vanaf de meegeleverde CD-ROM.

Opmerkingen

• Formatteer de media van uw camcorder niet vanaf een computer. Het is mogelijk dat uw camcorder dan niet correct functioneert.
• Deze camcorder legt hogedefinitiebeelden vast in het AVCHD-formaat. Met de meegeleverde PC software, kunnen hogedefinitiebeelden worden gekopieerd op DVD media. DVD media met AVCHD-beelden mogen niet worden gebruikt met DVD-spelers of omdat een DVD-speler/recorder de media mogelijk niet uitwerpt en de inhoud kan wissen zonder waarschuwing.

Stap 1 Het computersysteem controleren

BS*1

Microsoft Windows XP SP3 ^2 /Windows Vista SP2 ^3 /Windows 7

CPU*4

Intel Core Duo 1,66 GHz of sneller, of Intel Core 2 Duo 1,66 GHz of sneller (Intel Core 2 Duo 2,26 GHz of sneller is vereist voor HD FX/HD FH-films)Intel Pentium III 1 GHz of sneller is echter voldoende voor het volgende:- Films en foto's importeren naar de computer- One Touch Disc Burn-Een Blu-ray disc/AVCHD disc/DVD-video maken (Intel Core Duo 1,66 GHz of sneller is vereist voor het maken van een DVD video door beelden van hogedefinitiekwaliteit (HD) te converteren naar beelden van standaardkwaliteit (STD).)- Een disc kopieren-Alleen films van standaard beeldkwaliteit (STD) verwerken

Toepassing

DirectX 9.0c of hoger (Dit product is gebaseerd op DirectX-technologie. DirectX moet zijn geïnstalleerd.

Geheugen

Voor Windows XP: 512 MB of meer (1 GB of meer is aanbevolen.)256 MB of meer is voldoende om uitsluitend films van standaard beeldkwaliteit (STD) te verwerken.Voor Windows Vista/Windows 7: 1 GB of meer

Harde schijf

Vereiste harde-schijfruimte voor installatie: ongeveer 500 MB (10 GB of meer is mogelijk vereist om AVCHD discs te maken. Maximaal 50 GB is mogelijk vereist om Blu-ray discs te maken.)

Display

Minimum 1.024 × 768 punten

Overig

USB-poort (moet standaard zijn voorzien, Hi-Speed USB (USB 2.0-compatibel)), Blu-ray disc/DVD-brander (CD-ROM-station is vereist voor installatie). NTFS- of exFAT-bestandssysteem aanbevolen voor de harde schijf.

*1 Standaardinstallatie is vereist. Werking is niet gegarandeerd met een geüpgraded BS of in een multi-bootomgeving.
*264-bit versies en Starter (Edition) worden niet ondersteund. Windows Image Mastering API (IMAPI) Ver.2.0 of hoger is vereist voor het branden van een schijf, enz.
^3 Starter (Edition) wordt niet ondersteund.
^4 Snellere processor is aanbevolen.

Opmerkingen

- Werking met alle computeromgevingen is niet gegarandeerd.

Met een Macintosh

De meegeleverde software "PMB" wordt niet ondersteund door Macintosh computers. Neem contact op met Apple Inc. voor het importeren van films en foto's naar een computer.

Stap 2 De meegeleverde software "PMB" installeren

Installeer "PMB" vooraleer u uw camcorder aansluit op een computer.

Opmerkingen

- Indien van "PMB" een lagere versie dan 5.0.00 is geïnstalleerd op computer, kunt u mogelijk sommige functies van "PMB" niet gebruiken bij het installeren van "PMB" vanaf de meegeleverde CD-ROM. "PMB Launcher" wordt geïnstalleerd vanaf de meegeleverde CD-ROM en u kunt "PMB" of andere software starten met "PMB Launcher". Dubbelklik op de snelkoppeling "PMB Launcher" op het computerscherm om "PMB Launcher" te starten.

1 Controleer of uw camcorder niet is aangesloten op de computer.

• Meld u aan als Administrator om de installatie uit te voeren.
• Sluit alle geopende toepassingen op de computer voor u de software installeert.

3 Plaats de meegeleverde CD-ROM in het schijfstation van de computer.

Het installatiescherm verschijnt.

- Indien het scherm niet verschijnt, klikt u op [start] → [Computer] (in Windows XP, [Deze computer]) en dubbelklikt u vervolgens op [SONYPMB (E:)] (CD-ROM)*.

* Drivebenamingen (zoals (E:)) kunnen verschillen van computer tot computer.

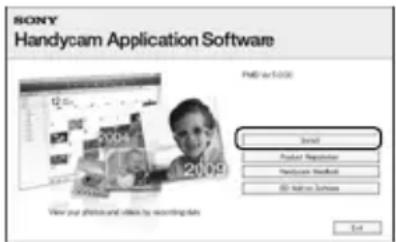

4 Klik op [Installeren].

6 Kies de taal voor het installeren van de toepassing en ga door op het volgende scherm.

7 Lees de licentieovereenkomst aandachtig. Gaat u akkoord, verander dan ○ in ● en klik op [Volgende] → [Installeren].

8 Schakel uw camcorder in en sluit hem aan op de computer met de meegeleverde USB-kabel.

Het scherm [USB SELECT.] wordt automatisch weergegeven op het scherm van de camcorder.

9 Raak één van de mediatypes op het scherm van de camcorder aan zodat de computer de camcorder herkent.

HDR-CX550E/CX550VE : USB-AANSLTING (intern geheugen) HDR-XR550E/XR550VE: USB-AANSLTING (interne harde schijf

- De weergegeven opnamemedia verschillen volgens het model. - Als het scherm [USB SELECT.] niet wordt weergegeven, raakt u MENU (MENU) → [Overige wrgvn.] → USB-AANSLTING (bij de categorie [OVERIG]) aan.

10 Klik op [Doorgaan] op het computerscherm.

11 Volg de instructies op het scherm om de software te installeren.

- Verbind de camcorder met de computer tijdens het installeren van "PMB". - Afhankelijk van de computer moet u eventueel nog andere software installeren. Volg de instructies op het installatiescherm om de nodige software te installeren. - Start de computer eventueel opnieuw om de installatie te voltooien.

Wanneer de installatie is voltooid, verschijnen de volgende pictogrammen.

Haal de CD-ROM uit de computer.

- Er kunnen andere pictogrammen verschijnen. - Er verschijnt mogelijk geen pictogram afhankelijk van de installatieprocedure.

Opmerkingen

- Om discs aan te maken of andere functies van Windows XP te gebruiken, moet Image Mastering API v2.0 for Windows XP zijn geïnstalleerd. Indien Image Mastering API v2.0 for Windows XP niet niet is geïnstalleerd, selecteert u dit bij de vereiste programma's op het installatiescherm en installeert u het door de instructies te volgen. (Voor het installeren moet de computer zijn verbonden met het internet.) U kunt Image Mastering API v2.0 for Windows XP installeren na het verschijnen van

de melding wanneer u de betreffende functies wilt gebruiken.

Uw camcorder loskoppelen van de computer

① Klik op het pictogram rechts onderaan op het bureaublad van de computer → [USB-apparaat voor massaopslag veilig verwijderen].

② Raak [END] → [JA] aan op het scherm van de camcorder.

③ Koppel de USB-kabel los.

Opmerkingen

- Toegang via de computer met de bijgeleverde software "PMB". Pas de bestanden of mappen op de camcorder niet aan met de computer. Het is mogelijk dat de beeldbestanden worden vernietigd of niet worden weergegeven.

- Gebruik de meegeleverde software "PMB" voor het importeren van opgenomen of bewerkte beelden. Zonder "PMB" kunnen beelden niet goed worden geïmporteerd.

- De werking wordt niet gegarandeerd als u de bovenstaande handeling uitvoert.

- Volg de procedure op pagina 32 om beeldbestanden te wissen. Verwijder de beeldbestanden van de camcorder niet rechtstreeks vanaf de computer.

- Kopieer de bestanden niet vanaf de computer naar het opnamemedium. De werking wordt niet gegarandeerd.

- U kunt een Blu-ray disc maken met een computer die is uitgerust met een Blu-ray disc burner. Installeer de BD Aanvullende Software voor "PMB" (p. 43).

PMB (Picture Motion Browser) starten

Dubbelklik op de snelkoppeling "PMB" op het computerscherm.

PMB 6:00 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 12/03/2014 07:00 5 4 3 2 1 0 8 6 4 2 1 14 13 12 11 10 9 8 7 6 5 21 20 19 18 17 16 15 14 13 22 21 20 19 18 17 16 15 23 22 21 20 19 18 17 24 23 22 21 20 19 18 25 24 23 22 21 20 26 25 24 23 22 21 27 26 25 24 23 22 28 27 26 25 24 23 29 30 31 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Opmerkingen

- Klik op [start] → [Alle programma's] → [PMB] om "PMB" te starten als het pictogram niet op het computerscherm verschijnt

Met "PMB" kunt u films en foto's bekijken en bewerken of discs maken.

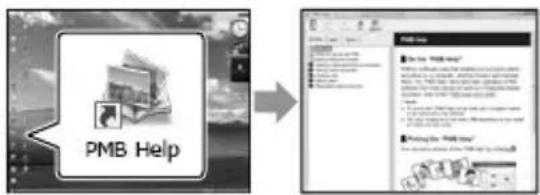

"PMB Help" lezen

Lees de "PMB Help" voor meer informatie over het gebruik van "PMB", Dubbelklik op de snelkoppeling "PMB Help" op het computerscherm om "PMB Help" te openen.

PMB Help

Opmerkingen

- Klik op [start] → [Alle programma's] → [PMB] → [PMB Help] als het pictogram niet op het computerscherm verschijnt. U kunt de "PMB Help" ook openen via [Help] van "PMB".

De methode kiezen om een disc te maken (computer)

Er zijn verschillende methoden voor het maken van een disc van hogedefinitie beeldkwaliteit (HD) of een disc van standaard beeldkwaliteit (STD) op basis van films of foto's van hogedefinitie beeldkwaliteit (HD) die zijn opgenomen op uw camcorder. Kies de methode die geschikt is voor uw disc player.

Player Methode en disc-type kiezen
Blu-ray disc-afspeelapparatuur (een Blu-ray disc player, PlayStation®3, enz.)	1 Films en foto's importeren naar een computer (p. 41)↓2 Een Blu-ray disc* van hogedefinitie beeldkwaliteit (HD) maken (p. 43)
AVCHD-afspeelapparatuur (een Sony Blu-ray disc player, PlayStation®3, enz.)	Een disc maken met één toets (One Touch Disc Burn) (p. 40)
	1 Films en foto's importeren naar een computer (p. 41)↓2 Een AVCHD disc van hogedefinitie beeldkwaliteit (HD) maken (p. 42)
Gewone DVD-afspeelapparatuur (een DVD player, een computer die DVD's kan afspelen, enz.)	1 Films en foto's importeren naar een computer (p. 41)↓2 Een disc van standaard beeldkwaliteit (STD) maken (p. 43)

* Om een Blu-ray disc te maken, moet de BD Aanvullende Software voor "PMB" zijn geïnstalleerd (p. 43).

Kenmerken van elk disc-type

Met een Blu-ray disc kunt u langere films van hogedefinitie beeldkwaliteit (HD) opnemen dan DVD discs.

Een film van hogedefinitie beeldkwaliteit (HD) kan worden opgenomen op DVD media, zoals DVD-R discs, en een disc van hogedefinitie beeldkwaliteit (HD) wordt gemaakt. U kunt een disc van hogedefinitie beeldkwaliteit (HD) afspelen op AVCHD-afspeelapparatuur, zoals een Sony Blu-ray disc player en een PlayStation® 3. De disc kan niet worden afgespeeld op gewone DVD players.

Een film van standaard beeldkwaliteit (STD) geconverteerd van een film van hogedefinitie beeldkwaliteit (HD) kan worden opgenomen op DVD media, zoals DVD-R discs, en een disc van standaard beeldkwaliteit (STD) wordt gemaakt.

Discs die u kunt gebruiken met "PMB"

U kunt de volgende 12 cm discs gebruiken met "PMB" Voor Blu-ray disc, zie pagina 43.

Disc-type Kenmerken

DVD-R/DVD+R/DVD+R DL Niet herschrijfbaar

DVD-RW/DVD+RW Herschrijfbaar

Opmerkingen

• Zorg er altijd voor dat uw PlayStation ^ 3 werkt met de laatste versie van de PlayStation ^ 3 systeemsoftware.
• De PlayStation ^ 3 is in sommige landen/gebieden mogelijk niet beschikbaar.

Een disc maken met één toets

Films en foto's die zijn opgenomen op uw camcorder en niet zijn opgeslagen met One Touch Disc Burn, kunnen automatisch worden opgeslagen op een disc. Films en foto's worden op een disc opgeslagen met de opgenomen beeldkwaliteit.

Opmerkingen

• Films van hogedefinitie beeldkwaliteit (HD) (standaardinstelling) maken een AVCHD disc.
• U kunt geen AVCHD discs maken van films opgenomen in de stand HD FX van [☐OPNAMESTAND].
• Een Blu-ray disc maken kan niet met One Touch Disc Burn.
• Om een disc van standaard beeldkwaliteit (STD) te maken met films van hogedefinitie beeldkwaliteit (HD), moet u de films eerst importeren naar een computer (p. 41) en vervolgens een disc van standaard beeldkwaliteit (STD) maken (p. 43).
• Installeer vooraf "PMB" (p. 35) maar start "PMB" niet.
• Sluit uw camcorder aan op een stopcontact met behulp van de meegeleverde netspanningsadapter (p. 13).
• Met de One Touch Disc Burn-functie van uw camcorder kunt u alleen films en foto's opslaan die zijn opgenomen op de interne opnamemedia.

1 Schakel uw computer in en plaats een lege disc in de DVD drive.

• Zie pagina 39 voor de geschikte disc-types.
• Sluit andere software dan "PMB" die automatisch start af.

2 Schakel uw camcorder in en sluit hem aan op de computer met de meegeleverde USB-kabel.

4 Volg de instructies op het computerscherm.

Opmerkingen

- Met One Touch Disc Burnworden films en foto's niet opgeslagen op de computer.

Films en foto's importeren naar een computer

Films en foto's die zijn opgenomen op uw camcorder, kunnen worden geïmporteerd naar een computer. Schakel de computer vooraf in.

Opmerkingen

- Voor deze bewerking moet de camcorder op het stopcontact zijn aangesloten met de bijgeleverde netspanningsadapter (p. 13).

1 Schakel uw camcorder in en sluit hem aan op de computer met de meegeleverde USB-kabel.

Het scherm [USB SELECT.] wordt weergegeven op het scherm van de camcorder.

2 Raak het opnamemedium dat de beelden bevat die u wilt opslaan aan op het scherm van de camcorder.

geheugen

[∅USB-AANSLTING]: interne harde schijf

USB-AANSLTING:

geheugenkaart

- De weergegeven opnamemedia verschillen volgens het model.

- Als het scherm [USB SELECT.] niet wordt weergegeven, raakt u MENU (MENU) → [Overige wrgvn.] → USB-AANSLTING (bij de categorie [OVERIG]) aan.

Het importvenster verschijnt op het computerscherm.

3 Klik op [Importeren].

• Zie "PMB Help" (p. 37) voor meer details.

Films en foto's worden geïmporteerd naar uw computer.

Wanneer de operatie is voltooid, verschijnt het "PMB"-scherm.

Tips

- U kunt films van hogedefinitie beeldkwaliteit (HD) exporteren van uw computer naar uw camcorder. Zie "PMB Help" (p. 37) voor meer details.

Een AVCHD disc maken

U kunt een AVCHD disc maken op basis van een film van hogedefinitie beeldkwaliteit (HD) die vooraf werd geïmporteerd naar een computer (p. 41). In dit hoofdstuk staat de procedure voor het opnemen van een film van hogedefinitie beeldkwaliteit (HD) op een DVD disc beschreven.

1 Schakel uw computer in en plaats een lege disc in de DVD drive.

- Zie pagina 38 voor de geschikte disc-types. - Sluit andere software dan "PMB" die automatisch start af.

3 Klik op [Kalender] or [Index] links in het venster en selecteer vervolgens de datum of map en de films van hogedefinitie beeldkwaliteit (HD).

- Films van hogedefinitie beeldkwaliteit (HD) zijn gemarkeerd met HD. - U kunt geen foto's opslaan op een disc. - Om meerdere films te selecteren, houdt u de Ctrl-toets ingedrukt en klikt u op de miniaturen.

4 Klik bovenin het venster op → [AVCHD-discs (HD) aanm].

Het filmselectievenster verschijnt.

- Om films toe te voegen aan reeds geselecteerde films, selecteert u de films in het hoofdvenster en sleept u ze naar het filmselectievenster.

5 Volg de instructies op het scherm om een disc te maken.

- Het maken van een disc kan lang duren.

Een AVCHD disc afspelen op een computer

U kunt AVCHD discs afspelen met "Player for AVCHD" die samen met "PMB" is geinstalleerd.

Om "Player for AVCHD" te starten, klikt u op [start] → [Alle programma's] → [PMB] → [PMB Launcher] → [Beeld] → [Player for AVCHD].

Raadpleeg de help van "Player for AVCHD" voor meer informatie.

- Films kunnen mogelijk niet vloeiend worden afgespeeld, afhankelijk van de computeromgeving.

Een Blu-ray disc maken

U kunt een Blu-ray disc maken met een film van hogedefinitie beeldkwaliteit (HD) die vooraf werd geïmporteerd naar een computer (p. 41).

Om een Blu-ray disc te maken, met de BD Aanvullende Software voor "PMB" zijn geïnstalleerd. Klik op [BD Aanvullende Software] op het installatiescherm van "PMB" en installeer deze plug-in volgens de instructies op het scherm.

- Verbind uw computer met het internet bij het installeren van [BD Aanvullende Software].

Plaats een ongebruikte Blu-ray disc in het schijfstation en klik op → [Blu-ray Disc (HD) aanm] in stap 4 van "Een AVCHD disc maken" (p 42). Voor het overige zijn de procedures dezelfde als voor het maken van een AVCHD disc.

• Uw computer moet het maken van Blu-ray discs ondersteunen.
• BD-R (niet-herschrijfbare) en BD-RE (herschrijfbare) media zijn beschikbaar voor het maken van Blu-ray discs. Na het maken van een disc kan er geen inhoud aan worden toegevoegd, ongeacht het type disc.

Een disc van standaard beeldkwaliteit (STD) maken die kan worden afgespeeld met gewone DVD players

U kunt een disc van standaard beeldkwaliteit (STD) maken door films te selecteren die vooraf naar uw computer werden geïmporteerd (p. 41).

Opmerkingen

- U kunt films van hogedefinitie beeldkwaliteit (HD) selecteren als bron. De beeldkwaliteit wordt echter omgezet van hogedefinitiekwaliteit (HD) naar standaardkwaliteit (STD). Het converteren van de beeldkwaliteit duurt langer dan het opnemen van de films.

1 Schakel uw computer in en plaats een lege disc in de DVD drive.

• Zie pagina 38 voor de geschikte disc-types.
• Sluit andere software dan "PMB" die automatisch start af.

3 Klik op [Kalender] or [Index] links in het venster en selecteer vervolgens de datum of map en de films.

• Films van hogedefinitie beeldkwaliteit (HD) zijn gemarkeerd met HD.
• Om meerdere films te selecteren, houdt u de Ctrl-toets ingedrukt en klikt u op de miniaturen.

4

Klik bovenin het venster op → [DVD-Video-discs (STD) aanm].

Het filmselectievenster verschijnt.

- Om films toe te voegen aan reeds geselecteerde films, selecteert u de films in het hoofdvenster en sleept u ze naar het filmselectievenster.

Volg de instructies op het scherm om een disc te maken.

- Het maken van een disc kan lang duren.

Een disc kopieren

U kunt een opgenomen disc kopieren naar een andere disc met "Video Disc Copier".

Klik op [start] → [Alle programma's] → [PMB] → [PMB Launcher] → [Disc maken] → [Video Disc Copier] om de software te starten. Zie "Video Disc Copier" help voor meer informatie.

• U kunt geen films van hogedefinitie beeldkwaliteit (HD) kopieren door ze om te zetten naar standaard beeldkwaliteit (STD).
• U kunt niet kopieren naar een Blu-ray disc.

Films bewerken

U kunt stukken uit een film knippen en die opslaan als een ander bestand. Dubbelklik op de film die u wilt bewerken met "PMB" en klik vervolgens op [Palet Bewerken weergeven] rechts op het scherm → [Video bijsnijden], of selecteer het menu [Manipuleren] → [Bewerken] → [Video bijsnijden]. Zie "PMB Help" (p. 37) voor meer details.

Foto's vastleggen in een film

U kunt een filmbeeld opslaan als fotobestand.

Dubbelklik op de film die u wilt bewerken met "PMB" en klik vervolgens op [Palet Bewerken weergeven] rechts op het scherm → [Frame opslaan]. Zie "PMB Help" (p. 37) voor meer details.

Beelden opslaan met externe apparatuur

Beelden opslaan op externe media (DIRECT KOPIËREN)

Films en foto's kunnen worden opgeslagen op externe media (USB-apparaat), zoals bijvoorbeeld een externe harde schijf. Beelden kunnen ook worden afgespeeld op de camcorder of andere weergaveapparatuur.

Opmerkingen

• Hiervoor hebt u een USB Adapter kabel nodig VMC-UAM1 (los verkrijgbaar).
• De USB Adapter kabel VMC-UAM1 is in sommige landen/gebieden mogelijk niet beschikbaar.
• De volgende apparaten zijn niet geschikt als externe media.

–media met een opslagcapaciteit van meer dan 2 TB
-een gewoon schijfstation zoals een CD- of DVD-station
– media aangesloten via een USB hub
– media met ingebouwde USB hub
-kaartlezer

• Externe media met codefunctie kunnen mogelijk niet worden gebruikt.
• Uw camcorder is compatibel met het FAT-bestandssysteem. Formatteer externe media voor gebruik op uw camcorder indien externe media zijn geformatteerd met het NTFS-bestandssysteem enz. Het formatteerscherm verschijnt wanneer de externe media zijn aangesloten op uw camcorder. Het formatteerscherm kan ook verschijnen wanneer u externe media met FAT-bestandsindeling gebruikt.
• Een goede werking met geschikte apparatuur is niet gegarandeerd.
• Sluit de camcorder aan op een stopcontact met behulp van de meegeleverde netspanningsadapter (p. 13).
• Raadpleeg de gebruiksaanwijzing van de externe media.
• Meer details over beschikbare externe media vindt u op de Sony support website van uw land/gebied.

Tips

• Beelden die zijn opgeslagen op externe media kunnen worden geïmporteerd met de meegeleverde software "PMB".
  1 Sluit de netspanningsadapter en het netsnoer aan op de DC IN-aansluiting van de camcorder en een stopcontact.
  2 Indien het externe medium is voorzien van een netsnoer, moet u dit aansluiten op een stopcontact.

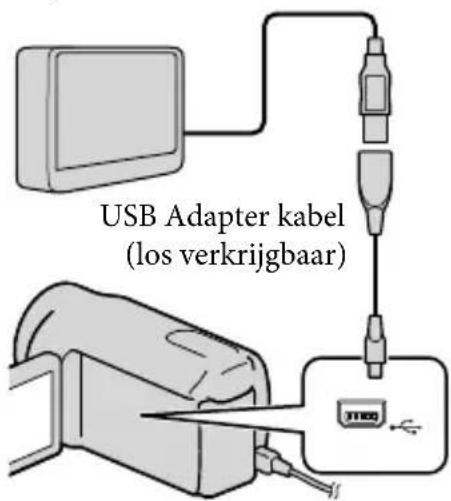

  3 Sluit de USB Adapter kabel aan op het externe medium.
  4 Sluit de USB Adapter kabel aan op de ♂ (USB)-aansluiting van uw camcorder.

Raak [JA] aan wanneer het [Nieuw beelddatabasebestand maken.]-scherm verschijnt.

USB Adapter kabel (los verkrijgbaar)

5 Raak [Kopiëren.] aan op het scherm van de camcorder.

Films en foto's op interne opslagmedia van de camcorder die nog niet zijn opgeslagen op externe media, kunnen worden opgeslagen.

- Dit scherm verschijnt alleen wanneer er nieuwe beelden zijn opgenomen.

6 Raak na de bewerking ok op het scherm van de camcorder.

Opmerkingen

- Op externe media kan het volgende aantal scènes worden opgeslagen. U kunt evenwel niet meer scènes opslaan dan hieronder vermeld, ook al is er voldoende ruimte beschikbaar op externe media. Films van hogedefinitiekwaliteit (HD): Max. 3.999 Films van standaardbeeldkwaliteit (STD): 9.999 Foto's: 9.999 frames × 899 mappen Het aantal scènes kan kleiner zijn volgens het opgenomen beeldtype.

Bij aansluiting van een extern medium

De beelden die op externe media zijn opgeslagen, worden weergegeven op het LCD-scherm. De film- en fotoweergaveknoppen op het VISUAL INDEX-scherm veranderen zoals hieronder afgebeeld.

1.1-2010 HD: HD2:

U kunt menu-instellingen voor externe media verrichten, zoals beelden verwijderen. Raak MENU (MENU) →

[Overige wrgvn.] aan op het VISUAL INDEX-scherm.

Bepaalde films en foto's opslaan Beelden op geheugenkaarten kunnen worden opgeslagen op externe media.

Opmerkingen

- U kunt foto's die zijn opgenomen op een geheugenkaart niet kopieren noch zoeken op datum.

① Raak [Afspelen zonder kopieren.] aan in stap 5 hierboven. Het VISUAL INDEX-scherm van het externe medium wordt weergegeven.

② Raak MENI NU) → [Overige wrgvn.] → [FILM KOPIËREN] aan (om films te selecteren)/[FOTO KOPIËREN] (om foto's te selecteren).

③ Volg de instructies op het scherm om de opnamemedia en beeldselectiemethoden te kiezen.

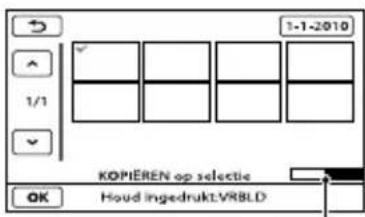

④ Raak het beeld aan dat u wilt opslaan wanneer u [KOP.op selectie] hebt gekozen.

√ wordt weergegeven.

- Wanneer u [KOPIËREN op datum] koos, selecteer dan de datum van de beelden die u wilt kopieren met ▲ / ▼ OK aan en ga naar stap ⑤.

1-1-2010 1/1 KOMEREN op selectie Houd ingedrukt:VRBLD

Resterende opslagcapaciteit van externe media

- Houd het beeld op het LCD-scherm ingedrukt om te bevestigen. Raak aan om terug te keren naar het vorige scherm.

- Door de datum aan te raken kunt u beelden zoeken op datum.

⑤ Raak OK [JA] → aan OK let scherm van de camcorder.

Beelden op externe media afspelen met de camcorder

① Raak [Afspelen zonder kopieren.] aan in stap 5 hierboven.

Het VISUAL INDEX-scherm van het externe medium wordt weergegeven.

② Speel het beeld af (p. 26).

• U kunt beelden ook bekijken op een TV die is aangesloten op de camcorder (p. 29).
• U kunt films van hogedefinitiekwaliteit (HD) afspelen op uw computer met behulp van [Player for AVCHD]. Start [Player for AVCHD] (p. 42) en selecteer het station waarop het external medium is aangesloten [Instellingen].

Opmerkingen

• De datumindex en Kaartindex (HDR-CX550VE/XR550VE) van foto's kan niet worden weergegeven.
• Probeer het volgende indien uw camcorder de externe media niet herkent.

– Sluit de USB Adapter kabel weer aan op uw camcorder.

- Indien het externe medium is voorzien van een netsnoer, moet u dit aansluiten op een stopcontact.

De aansluiting van externe media beëindigen

① Raak op het VISUAL INDEX-scherm van het externe medium.
② Koppel de USB Adapter kabel los.

Een disc maken met een DVD writer, recorder

De methode kiezen om een disc te maken

Er zijn verschillende methoden voor het maken van een disc van hogedefinitie beeldkwaliteit (AVCHD) of een disc van standaard beeldkwaliteit (STD) op basis van films of foto's van hogedefinitie beeldkwaliteit (HD) die zijn opgenomen op uw camcorder. Kies de methode die geschikt is voor uw disc player.

Opmerkingen

• Maak een DVD disc zoals bijvoorbeeld een DVD-R klaar om een disc te maken.
• Zie pagina 43 voor het maken van een Blu-ray disc.
• Zie pagina 45 om beelden op te slaan op externe media.

AVCHD-compatibel apparaat

Player

- AVCHD-disc (hogedefinitie beeldkwaliteit (HD))

Gewoon DVD-apparaat

Player

• DVD-speler
  • Computer die DVD's, enz. kan afspelen.

• Standaardbeeldkwaliteit (STD)-disc

Opmerkingen

• Zorg er altijd voor dat uw PlayStation ^ 3 werkt met de laatste versie van de PlayStation ^ 3 systeemsoftware.
• De PlayStation ^ 3 is in sommige landen/gebieden mogelijk niet beschikbaar.
• Wis de demonstratiefilm bij het kopieren of maken van discs. Indien hij niet wordt gewist, werkt de camcorder mogelijk niet goed. Wanneer u de demonstratiefilm wist, kan die niet meer worden gerecupereerd.
• Een AVCHD-disc kan alleen worden afgespeeld met AVCHD-compatibele apparatuur.
• Een AVCHD-disc is niet geschikt voor DVD-spelers/recorders. DVD-spelers/recorders zijn niet compatibel met het AVCHD-formaat waardoor DVD-spelers/recorders de disc mogelijk niet uitwerpen.
• U kunt geen AVCHD-disc maken van een film die is opgenomen in de [HD FX]-stand van [☐OPNAMESTAND]. Sla een film die is opgenomen in de [HD FX]-stand op op Blu-ray-discs of externe opslagapparatuur (p. 45).

Een disc maken met de speciale DVD-writer, DVDirect Express

U kunt een disc maken of beelden op een gemaakte disc afspelen met een geschikte DVD writer, DVDirect Express (los verkrijgbaar).

Raadpleeg ook de gebruiksaanwijzing van de DVD-writer.

Opmerkingen

• Voor deze bewerking moet de camcorder op het stopcontact zijn aangesloten met de bijgeleverde netspanningsadapter (p. 13).
• Alleen ongebruikte discs van de volgende typen kunnen worden gebruikt:
• 12 cm DVD-R
• 12 cm DVD+R
• Het apparaat ondersteunt geen discs met dual layer.
• Er wordt naar DVDirect Express verwezen met "DVD-writer" in dit gedeelte.

1 Sluit de netspanningsadapter en het netsnoer aan op de DC IN-aansluiting van de camcorder en een stopcontact (p. 13).

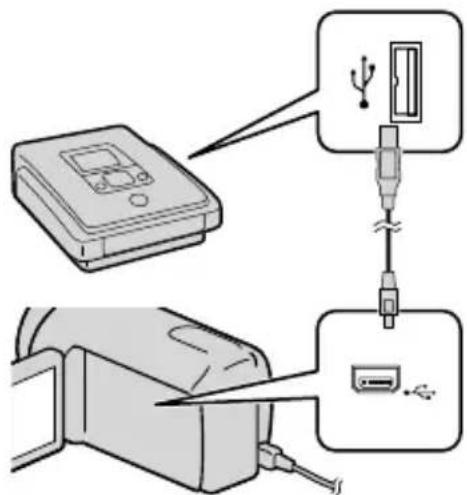

2 Schakel de camcorder in en sluit de DVD-writer aan op de ♂ (USB)-aansluiting van de camcorder met de USB-kabel van de DVD-writer.

3 Plaats een niet-gebruikte disc in de DVD-writer en sluit de disclade.

Het scherm [DISC BRANDEN] wordt weergegeven op het scherm van de camcorder.

4 Druk op 📍 (DISC BURN) op de DVD-writer.

Films op interne media die niet zijn opgeslagen op discs, worden opgenomen op de disc.

- Als er niet-opgeslagen films met hogedefinitiekwaliteit (HD) en films met standaarddefinitiekwaliteit (STD) zijn, worden ze op aparte discs opgenomen afhankelijk van de beeldkwaliteit.

5 Herhaal stap 3 en 4 wanneer de totale opslaggrootte van de films die moeten worden gebrand groter is dan de ruimte van de disc.

6 Raak OK → [END] → [DISC UITWERPEN] op het scherm van de camcorder aan.

Verwijder disc wanneer de bewerking is voltooid.

7 Raak OK aan en koppel de USB-kabel los.

Een disc aanpassen met OPTIE DISC BRAND.

Voer deze bewerking in de volgende gevallen uit:

• Wanneer u een beeld kopieert
• Wanneer u meerdere exemplaren van dezelfde disc maakt
• Wanneer u hogedefinitiefilms (HD) converteert naar standaarddefinitiefilms (STD) en een disc maakt
• Wanneer u beelden kopieert op de geheugenkaart

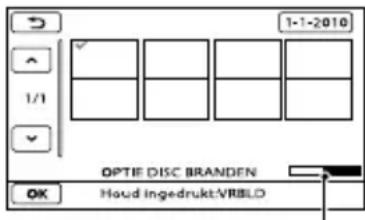

① Raak [OPTIE DISC BRAND.] aan in stap 4.
② Selecteer het opnamemedium met de film(s) die u wilt opslaan.

Wanneer u films van hogedefinitiekwaliteit selecteert (HD), verschijnt het scherm voor het selecteren van de beeldkwaliteit voor de te maken disc op het LCD-scherm. Selecteer de gewenste beeldkwaliteit en raak OK aan.

- De beeldkwaliteit van de disc is afhankelijk van de opnameduur van de geselecteerde films wanneer u een disc maakt door ze van hogedefinitiekwaliteit (HD) te converteren naar standaarddefinitiebeeldkwaliteit (STD).

③ Raak de film aan die u wilt branden op de disc.

√ wordt weergegeven.

1-1-2010 1/1 OPTIE DISC BRANDEN Houd ingedrukt:VRBLD

Resterende disccapaciteit

- Houd het beeld op het LCD-scherm ingedrukt om te bevestigen. Raak aan om terug te keren naar het vorige scherm.

- Door de datum aan te raken kunt u beelden zoeken op datum.

④ Raak OK [JA] aan op het scherm van de camcorder.

- Als u nog een disc wilt maken met dezelfde inhoud, plaatst u een nieuwe disc en raakt u [DEZELFDE DISC MAKEN] aan.

⑤ Raak na het opnemen [AFSLUITEN]

→ [END] aan op het scherm van de camcorder.

⑥ Koppel de USB-kabel los van de camcorder.

Opmerkingen

- Voer de volgende handelingen niet uit wanneer u een disc maakt.

- De camcorder uitschakelen

– De USB-kabel of de netspanningsadapter loskoppelen

- De camcorder blootstellen aan schokken of trillingen

- De geheugenkaart uit de camcorder halen

- Speel de gemaakte disc af om te controleren of het kopieren correct is uitgevoerd voordat u de films verwijdert van de camcorder.

- Als [Mislukt.] of [DISC BRANDEN mislukt.] wordt weergegeven op het scherm, plaatst u een andere disc in de DVD-writer en voert u de bewerking DISC BURN opnieuw uit.

Tips

- Als de totale grootte van de films die moeten worden gebrand met de bewerking DISC BURN groter is dan de capaciteit van de disc, wordt het maken van de disc gestopt wanneer de limiet is bereikt. De laatste film op de disc wordt mogelijk afgebroken.

- De duur van het maken van een disc door het kopieren van films tot de limiet van de disc is ongeveer 20 tot 60 minuten. Het kan langer duren afhankelijk van de opnamestand of het aantal scènes. Als hogedefinitiekwaliteit (HD) wordt geconverteerd naar standaardbeeldkwaliteit (STD), duurt de conversie van de beeldkwaliteit langer dan het opnemen.

Een disc afspelen op de DVD-writer

① Suit de netspanningsadapter en het netsnoer aan op de DC IN-aansluiting van de camcorder en een stopcontact(p. 13).

② Schakel de camcorder in en sluit de DVD-writer aan op de (USB)-aansluiting van de camcorder met de USB-kabel van de DVD-writer.

- U kunt films afspelen op een televisie door de camcorder aan te sluiten op een televisie (p. 29).

③ Plaats een gemaakte disc in de DVD-writer.

De films op de disc worden weergegeven als VISUAL INDEX op het scherm van de camcorder.

④ Druk op de afspeelknop op de DVD-writer.

- U kunt de bediening ook uitvoeren op het scherm van de camcorder.

⑤ Raak [END] → [DISC UITWERPEN] aan op het scherm van de camcorder en verwijder de disc nadat de bewerking is voltooid.

⑥ Raak en koppel de USB-kabel los.

Een disc afspelen met een DVD-speler Selecteer de standaardbeeldkwaliteit (STD) op het beeldkwaliteitskeuzescherm voor de disc die wordt gemaakt in stap 2 van "Een disc aanpassen met OPTIE DISC BRAND.".

Tips

- Indien u geen gemaakte disc van standaardbeeldkwaliteit (STD) kunt afspelen op een DVD-speler, sluit u de camcorder aan op de DVD writer en start u de weergave.

Een disc met hogedefinitiekwaliteit (HD) maken met een andere DVD-writer, enz. dan DVDirect Express

Gebruik de USB-kabel om uw camcorder aan te sluiten op een disc-brander die compatibel is met hogedefinitiekwaliteit (HD), zoals een Sony DVD-writer. Raadpleeg ook de bijgeleverde gebruiksaanwijzing van het apparaat dat u wilt aansluiten.

Opmerkingen

• Voor deze bewerking moet de camcorder op het stopcontact zijn aangesloten met de bijgeleverde netspanningsadapter (p. 13).
• De Sony DVD-writer is wellicht niet beschikbaar in bepaalde landen/regio's.

Sluit de netspanningsadapter en het netsnoer aan op de DC IN-aansluiting van de camcorder en een stopcontact (p. 13).

Schakel de camcorder in en sluit de DVD writer, enz. aan op de (USB)-aansluiting van de camcorder met behulp van de USB-kabel (bijgeleverd).

Het scherm [USB SELECT.] wordt weergegeven op het scherm van de camcorder.

- Als het scherm [USB SELECT.] niet wordt weergegeven, raakt u MENU (MENU) → [Overige wrgvn.] → USB-AANSLTING (bij de categorie [OVERIG]) aan.

Raak het opnamemedium dat de beelden bevat aan op het scherm van de camcorder.

geheugen USB-AANSLTING: interne harde schijf

- De weergegeven opnamemedia verschillen volgens het model.

Neem films op op het aangesloten apparaat.

- Raadpleeg voor meer informatie ook de gebruiksaanwijzing bij het aangesloten apparaat.

Raak na het opnemen [END] → [JA] aan op het scherm van de camcorder.

6 Koppel de USB-kabel los.

Een disc van standaard beeldkwaliteit (STD) maken met een recorder, enz.

U kunt beelden vanaf uw camcorder kopiëren naar een disc of videocassette door de camcorder aan te sluiten op een discrecorder, een Sony DVD writer enz., behalve DVDirect Express, met behulp van de A/V-verbindingskabel. Verbind het toestel volgens methode 1 of 2. Raadpleeg ook de bijgeleverde gebruiksaanwijzing bij de apparaten die u wilt aansluiten.

Opmerkingen

• Voor deze bewerking moet de camcorder op het stopcontact zijn aangesloten met de bijgeleverde netspanningsadapter (p. 13).
• De Sony DVD-writer is wellicht niet beschikbaar in bepaalde landen/regio's.
• Films van hogedefinitiekwaliteit (HD) worden gekopieerd met standaardbeeldkwaliteit (STD).

1 A/V-verbindingskabel (bijgeleverd) Sluit de A/V-verbindingskabel aan op de ingang van het andere apparaat.

2 A/V-verbindingskabel met S VIDEO (los verkrijgbaar) Bij het aansluiten op een ander apparaat via de S VIDEO-aansluiting door middel van een A/V-verbindingskabel met een S VIDEO-kabel (los verkrijgbaar), kunnen beelden worden geleverd met een hogere kwaliteit dan met een A/V-verbindingskabel. Sluit de witte en de rode stekker (geluid links/rechts) en de S VIDEO-stekker (S VIDEO-kanaal) van de A/V-verbindingskabel met een S VIDEO-kabel (optioneel) aan. Als u alleen de S VIDEO-stekker aansluit, is er geen geluid.

Het is niet nodig de gele (video)stekker aan te sluiten.

Signaalverloop

1 Plaats het opnamemedium in het opnameapparaat.

- Als het opnameapparaat beschikt over een ingangskiezer, zet u deze in de ingangsmodus.

2 Sluit uw camcorder aan op het opnameapparaat (discrecorder, enz.) met de A/V-verbindingskabel 1 (bijgeleverd) of een A/V-verbindingskabel met S VIDEO 2 (los verkrijgbaar).

- Sluit de camcorder aan op de ingangen van het opnameapparaat.

3 Start het afspelen op de camcorder en neem de beelden op met het opnameapparaat.

- Raadpleeg de gebruiksaanwijzing bij het opnameapparaat voor meer informatie.

4 Als het kopieren voltooid is, stopt u het opnameapparaat en vervolgens uw camcorder.

Opmerkingen

• Aangezien het kopieren wordt uitgevoerd via analoge gegevensoverdracht is het mogelijk dat de beeldkwaliteit slechter wordt.
• U kunt niet kopieren naar recorders die zijn aangesloten met een HDMI-kabel.
• Om de schermaanduidingen (zoals de teller, enz.) op het scherm van het aangesloten monitorapparaat te verbergen, raakt u

MENU (MENU) → [Overige wrgvn.] → [UITVOERINSTELL.] (bij de categorie [ALGEMENE INST.]) → [DISPLAY] → [LCD] (de standaardinstelling) → OK →

• Om de datum/tijd, coördinaten (HDR-CX550VE/XR550VE) of camera-instellingen op te nemen, raakt u MENU (MENU) → [Overige wrgvn.] → [AFSPEELINSTELL.] (bij de categorie [AFSPELEN]) → [GEGEVENSCODE] → een gewenste instelling → OK → aan. Raak daarnaast MENU (MENU) → [Overige wrgvn.] → [UITVOERINSTELL.] (bij de categorie [ALGEMENE INST.]) → [DISPLAY] → [V-UIT/LCD] → OK → aan. ×

• Wanneer de schermverhouding van weergaveapparatuur (TV, enz.) 4:3 is, raakt u MENU (MENU) → [Overige wrgvn.] → [UITVOERINSTELL.] (bij de categorie [ALGEMENE INST.]) → [TV-TYPE] → [4:3] → OK → 📋 aan. ✗
• Wanneer u uw camcorder aansluit op een apparaat met monogeluid, sluit u de gele stekker van de A/V-verbindingskabel aan op de video-ingang van het apparaat en de rode (rechter kanaal) of de witte stekker (linker kanaal) op de audio-ingang van het apparaat.
• Wanneer de schermverhouding van weergaveapparatuur (TV, enz.) 4:3 is, raakt
• Wanneer u uw camcorder aansluit op een apparaat met monogeluid, sluit u de gele stekker van de A/V-verbindingskabel aan op de video-ingang van het apparaat en de rode (rechter kanaal) of de witte stekker (linker kanaal) op de audio-ingang van het apparaat.

u MENU (MENU) → [Overige wrgvn.] → [UITVOERINSTELL.] (bij de categorie [ALGEMENE INST.]) → [TV-TYPE] → [4:3] → OK → 📋aan. ✗

Uw camcorder aanpassen

De menu's gebruiken

Via de menu's kunt u handige functies gebruiken en diverse instellingen wijzigen. Een oordeelkundig gebruik van menu's laat u nog meer genieten van uw camcorder. De menu-items van de camcorder zijn onderverdeeld in acht menucategorieën.

M HANDMATIGE INST. (aan te passen items voor scèneomstandigheden) → p. 57

VASTLEGINSTELL. (items voor aangepaste opnames) → p. 57

FOTO-INSTELL. (items voor het opnemen van foto's) → p. 58

AFSPELEN (items voor weergave) → p. 58

BWRK (items voor bewerking) → p. 58

OVERIG (items voor andere instellingen) → p. 59

MEDIA BEHEREN (items voor opnamemedia) → p. 60

ALGEMENE INST. (andere instelitems) → p. 60

- Menu items zijn meer in detail beschreven in het "Handycam"-handboek.

Menu-instelling

① MENU

My MUN MENU (FILM) Overige wrgvn. MUN MENU INST.

HANDMATIGE INST. SCENEKEUZE FADER WITBALANS SPOTMTR/FOCUS

/ menulijst gaat van categorie naar categorie.

/ menulijst verspringt 4 items tegelijk.

• U kunt knoppen aanraken en uw vinger over het scherm slepen om te bladeren in de menulijst.
• Het pictogram van de geselecteerde categorie licht oranje op.
• Wanneer u aanraakt, verschijnt het MIJN MENU-scherm opnieuw.

① Raak MENU) aan.
② Raak [Overige wrgvn.] aan op het MIJN MENU-scherm.

- Zie volgende pagina voor meer details over MIJN MENU.

③ Raak het scherm links in het midden aan om de weergave te wijzigen.
④ Raak het menu-item dat u wilt wijzigen aan.
⑤ Wijzig de instelling en raak OK aan.

Raak ✗ aan om de menu-instelling te beëindigen.

Raak aan om terug te keren naar het vorige menuscherm.

- OK wordt mogelijk niet weergegeven afhankelijk van het menu-item.

Opmerkingen

• Afhankelijk van de opname- of weergaveomstandigheden kunt u bepaalde menu-items niet instellen.
• Menu-items of instellingen die grijs worden weergegeven, kunt u niet gebruiken.

Tips

- Afhankelijk van de menu-items die worden gewijzigd, schakelt uw camcorder tussen de weergave- en de opnamestand (film/foto).

Gebruik van MIJN MENU

Menu-items zijn vlotter te gebruiken wanneer u veel gebruikte menu-items registreert met MIJN MENU. U kunt 6 menu-items registreren via elke MIJN MENU van FILM, FOTO en AFSPELEN.

Bijvoorbeeld: [SPOTMTR/FOCUS] verwijderen en [FADER] registreren

① MENU

My MUN MENU (FILM) Overige wrgvn. MUN MENU INST.

③ FILM A. L. EN FOTO MUN MENU INST.

MJN MENU INSTELLEN(FILM) SPOTMTR/FOCUS

Selecteer het item dat u wilt registreren. OK

HANDMATIGE INST. SCENEKEUZE FADER W ANS SPOTMTR/FOCUS

① Raak MENU aan.
② Raak [MIJN MENU INST.] aan.
③ Raak [FILM] aan.
④ Raak [SPOTMTR/FOCUS] aan.
⑤ Raak OK aan.
⑥ Raak [FADER] (bij de categorie HANDMATIGE INST.) aan.
⑦ Wanneer MIJN MENU wordt weergegeven, raakt u ✗ aan.

Herhaal de bovenvermelde stappen om menu-items te registreren via MIJN MENU en nog meer te genieten van uw "Handycam".

Tips

- Wanneer externe opslagapparatuur is aangesloten, verschijnt het exclusieve MIJN MENU.

Gebruik van het OPTION MENU

Het OPTION MENU wordt op dezelfde manier weergegeven als het pop-upvenster dat wordt weergegeven wanneer u met de rechtermuisknop klikt op een computer. Wanneer wordt weergegeven rechts onderaan het scherm, kunt u het OPTION MENU gebruiken. Raak aan en de menu-items die u kunt wijzigen, worden weergegeven.

① ② Menu-item VERWUDEREN WEERGAVE Nokje

① Raak (TION) aan.
② Raak het gewenste tabblad → het item aan om de instelling te wijzigen.
③ Voer de instelling uit en raak OK aan.

Opmerkingen

• Menu-items of instellingen die grijs worden weergegeven, kunt u niet gebruiken.
• Als het item niet wordt weergegeven op het scherm, raakt u een ander tabblad aan (er is mogelijk geen tabblad).
• De tabbladen en items die op het scherm worden weergegeven, hangen af van de opname-/weergavestatus van de camcorder.

Menulijsten

M (HANDMATIGE INST.)-categorie

SCÈNEKEUZE ......Selecteert een geschikte opname-instelling volgens scène, zoals bv. een nachtzicht of strand.

FADER ....Laat scènes in- of uitvloeien.

WITBALANS......Stemt de witbalans af op de helderheid van de opnameomgeving.

SPOTMTR/FOCUS....Past helderheid en scherpstelling van het geselecteerde onderwerp tegelijkertijd.

SPOTMETER ....Stemt de beeldhelderheid af op een onderwerp dat u op het scherm aanraakt.

SPOTFOCUS......Stelt scherp op een onderwerp dat u aanraakt op het scherm.

BELICHTING......Regelt de helderheid van films en foto's.

FOCUS ....Stelt handmatig scherp.

TELEMACRO......Filmt een onderwerp scherp op een onscherpe achtergrond.

AE KEUZE .... Past de belichting aan

WB-VERSCH. ......De witbalans wordt handmatig aangepast.

GOLFOPNAME ....Deelt 2 seconden snelle beweging op in frames die dan worden opgenomen als een film en foto's.

VL.LNGZ.OPN. ......Neemt snel bewegende onderwerpen op in slow-motion.

(VASTLEGINSTELL.)-categorie

HD: /STD: INSTELLEN......Stelt de beeldkwaliteit in voor het opnemen, afspelen of bewerken van films.

OPNAMESTAND...... Stelt de filmopnamestand in. Voor het opnemen van een snel bewegend onderwerp is een hoge beeldkwaliteit aangewezen.

HULPKADER......Geeft het kader weer om te controleren of het onderwerp horizontaal of verticaal is.

STEADYSHOT ......Stelt de SteadyShot-functie in bij het opnemen van films.

CONVERSIELENS......Stelt het gebruikte lenstype in (los verkrijgbaar). Optimaliseert de SteadyShot-functie en scherpstelling volgens de gebruikte lens.

LOW LUX ......Neemt heldere beelden op in het duister.

GEZICHTSDETECTIE ....Regelt automatisch de beeldkwaliteit van gezichten.

PRIORITEITSINST.....Selecteer het prioritaire onderwerp voor gezichtsdetectie of lachsluiter.

LACHDETECTIE ....Neemt automatisch een foto wanneer een lach wordt gedetecteerd.

LACHGEVOELIGH. Stelt de lachdetectiegevoeligheid in via de Lachsluiterfunctie.

AUDIO-OPN.INST.

INT.ZOOMMICR. ......Neemt films op met helder geluid volgens de zoompositie.

MICR.NIVEAU .... Stelt het microfoonniveau in.

AUDIOSTAND ....Stelt het opnamegeluidsformaat in (5,1-kanaals surround/2-kanaals stereo).

ANDERE OPN.INST.

☐ DIGITAL ZOOM ......Stelt het maximum zoomniveau van de digitale zoom in boven het optische zoomniveau.
AUT.TEGENLICHT ......Past de belichting voor onderwerpen met tegenlicht automatisch aan.
REGELAARINSTELL. ..... Kent een functie toe aan de MANUAL-knop (p. 25).
NIGHTSHOT-LAMP ......Produceert infraroodlicht bij gebruik van NightShot.
X.V.COLOR ......Neemt meer kleuren op.
BR.BL.DSEL......Stelt de horizontaal/verticaal-verhouding in bij opname van films met standaard beeldkwaliteit (STD).

(FOTO-INSTELL.)-categorie

■Z.ONTSPANNER......Stelt de zelfontspanner in met uw camcorder in de foto-opnamestand.
BEELDFORM. ....Stelt de fotogrootte in.
STEADYSHOT ....Stelt de SteadyShot-functie in bij het opnemen van films.
FLITSFUNCTIE ...... Bepaalt hoe de flitser wordt geactiveerd.
FLITSNIVEAU ....Stelt de flitshelderheid in.
RODE-OGENR. ...... Voorkomt rode ogen bij gebruik van de flitser.
NUMMER BEST. ...... Bepaalt hoe het bestandsnummer wordt toegekend.

(AFSPELEN)-categorie

VISUAL INDEX ......Geeft opgenomen beelden weer als miniaturen (p. 26).

BEELDEN WEERG.

DATUMINDEX ....Schakelt beelden zoeken op datum in.

KAART*1 ......Geeft de Kaartindex weer om films en foto's te zoeken volgens opnamelocatie.

FILMROL ......Scènes worden weergegeven en afgespeeld met een bepaald interval.

GEZICHT ......Gezichtsscènes worden weergegeven en afgespeeld.

AFSPEELLIJST ....Filmlijst wordt weergegeven en afgespeeld.

HOOGTEPUNT......Selecteert een aantal korte scènes en speelt die af als samenvatting van uw films met muziek en visuele effecten.

SCENARIO....Speelt het favoriete scenario af dat is opgeslagen in Highlight Playback.

AFSPEELINSTELL.

HD: / INSTELLEN .....Stelt de beeldkwaliteit in voor het opnemen, afspelen of bewerken van films.

GEGEVENSCODE ...... Geeft gedetailleerde opnamegegevens weer tijdens het afspelen.

(BWRK)-categorie

VERWIJDEREN

□VERWIJDEREN ......Verwijdert films.
■VERWIJDEREN ...... Verwijdert foto's.

SCENARIO WISS.

WISSEN ...... Verwijdert scenario's opgeslagen in Highlight Playback.

ALLES WISSEN ......Verwijdert alle scenario's opgeslagen in Highlight Playback.

BEVEILIGEN

□BEVEILIGEN ......Beveiligt films om te voorkomen dat ze worden verwijderd.
BEVEILIGEN ...... Beveiligt foto's om te voorkomen dat ze worden verwijderd.

FOTO VASTLEGGEN ...... Foto's van filmscènes van uw voorkeur worden vastgelegd.

FILM KOPIËREN

KOP.op selectie ....Films selecteren en kopieren.
KOPIËREN op datum .... Alle films met een bepaalde datum kopieren
ALLE KOPIËREN/
ESTD ALLE KOPIËREN .....Kopieert alle opgeslagen films in een lijst.

FOTO KOPIËREN

KOP.op selectie ......Foto's selecteren en kopieren.

KOPIËREN op datum .... Alle foto's met een bepaalde datum kopieren

AFSP.LIJST BWRK.

HD:TOEVOEGEN/

STO TOEVOEGEN ......Voegt films toe aan een lijst.

HD:TOEV.op datum/

:STO:TOEV.op datum .....Voegt films die op dezelfde dag zijn opgenomen ineens toe aan een lijst.

WISSEN/

ESTD WISSEN .... Wist films in een lijst.

ALLES WISSEN/

ESTD ALLES WISSEN ......Wist alle films in een lijst.

HD VERPLTSEN/

ESTD VERPLTSEN ......Verandert de volgorde van films in een lijst.

(OVERIG)-categorie

UW LOCATIE*1 ...... De huidige locatie wordt weergegeven op een kaart.

USB-AANSLTING

USB-AANSLTING ^*2 ...Verbindt het interne geheugen via USB.

USB-AANSLTING ^* ... Verbindt de interne harde schijf via USB.

USB-AANSLTING ..... Verbindt de geheugenkaart via USB.

DISC BRANDEN ......Beelden kunnen op discs worden opgeslagen door op de BURN)-toets te drukken (p. 40).

TV-AANSLUITGIDS....Introduceert de verbindingsmethode afhankelijk van de aangesloten TV (p. 29).

MUZIEKPROGR.

MUZIEK VERW. ...... Verwijdert muziekbestanden.

MUZIEK DOWNL. ...... Download muziekbestanden die kunnen worden afgespeeld met Highlight Playback.

INFO OVER ACCU ...... Toont de accu-informatie.

(MEDIA BEHEREN)-categorie

MEDIA-INSTELL.

FILMMEDIA INST. ....Stelt het opnamemedium voor films in (p. 17).

FOTOMEDIA INST......Stelt het opnamemedium voor foto's in (p. 17).

MEDIA-INFO......Geeft informatie over opnamemedia weer, zoals bv. vrije ruimte.

MEDIA FORMATT.

INTERN GEHEUGEN ^*2 ...Wist alle gegevens uit het interne geheugen.

HDD^*3 ...... Wist alle gegevens op de interne harde schijf.

GEHEUGENKAART ...... Wist alle gegevens op de geheugenkaart.

BLD.DB.BEST.REP.

INTERN GEHEUGEN ^*2 ...Herstelt het beelddatabasebestand in het interne geheugen (p. 65).

HDD ^*3 ....Herstelt het beelddatabasebestand op de interne harde schijf (p. 65).

GEHEUGENKAART ...... Hestelt het beelddatabasebestand op de geheugenkaart (p. 65).

(ALGEMENE INST.)-categorie

INS.GELUID/WRGV

VOLUME ...... Reglt het volume van het weergavegeluid (p. 28).

PIEPTOON ....Bepaalt of de camcorder al dan niet een pieptoon laat horen.

LCD HELDER ...... Regelt de helderheid van het LCD-scherm.

NIV.AV.LCD ......Regelt de achtergrondverlichting van het LCD-scherm.

LCD KLEUR ...... Regelt de kleurintensiteit van het LCD-scherm.

DISPLAYINSTELL. ......Bepaalt hoelang pictogrammen en aanduidingen worden weergegeven op het LCD-scherm.

UITVOERINSTELL.

TV-TYPE ....Converteert het signaal afhankelijk van de aangesloten TV (p. 29).

COMPONENT......Selecteer deze optie als u de camcorder via de componentingang aansluit op een TV (p. 30).

HDMI-RESOLUTIE ......Selecteert de uitgevoerde beeldresolutie wanneer u uw camcorder aansluit op een TV met een HDMI-kabel.

DISPLAY ....Bepaalt of de on-screen displays al dan niet op het TV-scherm verschijnen.

KLOK/ A TAALINS.

KLOK INSTEL. ....Selt datum en tijd in (p. 14).

GEBIED INST. ....Compenseert een tijdsverschil zonder de klok te stoppen (p. 14).

KLOK AUT.AANP: ^1 ......Bepaalt of de camcorder de klok al dan niet automatisch instelt op basis van het GPS-tijdsignaal.

GEBIED AUT.AANP: ^*1 .....Bepaalt of de camcorder al dan niet automatisch het tijdverschil compenseert op basis van het GPS-positiesignaal.

ZOMERTIJD ....Selt de zomertijd in (p. 14).

TAALINSTELL. ....Stelt de schermtaal in (p. 16).

STROOMINSTELL.

AUTOM. UIT ....Wijzigt de [AUTOM. UIT]-instelling (p. 13).

ANDERE INSTELL.

DEMOFUNCTIE ...... Bepaalt of de demonstratie al dan niet wordt weergegeven.

KALIBRATIE ....Kalibreert het touch panel.

CTRL.VOOR HDMI...... Bepaalt of de draadloze afstandsbediening van de TV al dan niet moet worden gebruikt wanneer de camcorder is aangesloten op een "BRAVIA" Sync-compatibele TV met behulp van de HDMI-kabel (los verkrijgbaar).

VALSENSOR ^*3 ....Schakelt de valsensor in of uit.

OPNAMELAMP ......Bepaalt of OPNAMELAMP al dan niet oplicht.

EXTERNE CTRL...... Bepaalt of de draadloze afstandsbediening al dan niet wordt gebruikt.

*1 HDR-CX550VE/XR550VE
^2 HDR-CX550E/CX550VE
^3 HDR-XR550E/XR550VE

Gedetailleerde informatie halen uit het "Handycam"- handboek

Het "Handycam"-handboek is een handleiding die kan worden geraadpleegd op een computerscherm. Het "Handycam"-handboek is bedoeld voor een beter inzicht in de werking van uw camcorder.

1 Om het "Handycam"-handboek te installeren op een Windows computer, plaatst u de meegeleverde CD-ROM in het schijfstation van de computer.

2 Klik op [Handboek] op het installatiescherm.

3 Klik op de gewenste taal en modelnaam van uw camcorder → [Installeren] en volg de instructies op het scherm om "Handycam"-handboek te installeren.

- De typebenaming is onderaan op uw camcorder gedrukt.

Dubbelklik op de snelkoppeling op het computerscherm om het "Handycam"-handboek in te kijken.

PDF (PDF)

• Open bij een Macintosh de map [Handbook] - [NL] op de CD-ROM en kopieer [Handbook.pdf].
• U hebt Adobe Reader nodig om het "Handycam"-handboekte lezen. Als dit niet op de computer is geïnstalleerd, kunt u het downloaden van de webpagina van Adobe Systems: http://www.adobe.com/
• Zie "PMB Help" voor meer details over de meegeleverde software "PMB" (p. 37).

? Problemen oplossen

Volg de onderstaande procedure wanneer u problemen ondervindt bij het gebruik van uw camcorder.

① Controleer de lijst (p. 63 tot 65), en inspecteer uw camcorder.

② Koppel de spanningsbron los en na ongeveer 1 minuut weer aan, en schakel de camcorder in.

③ Druk op RESET (p. 75) met een puntig voorwerp en schakel de camcorder in. Als u op RESET drukt, worden alle instellingen gereset, met inbegrip van de klokinstelling.

④ Neem contact op met de Sony-handelaar of een plaatselijke, door Sony erkende onderhoudsdienst.

• Uw camcorder moet mogelijk worden geïntialiseerd of het interne opnamemedium van de camcorder moet worden vervangen, afhankelijk van het probleem. De gegevens op het interne opnamemedium worden dan gewist. Kopieer de gegevens op de interne opnamemedia naar andere media (backup) alvorens uw camcorder te verzenden voor reparatie. U wordt niet vergoed voor eventueel verlies van gegevens op interne opnamemedia.
• Tijdens de reparatie wordt mogelijk een minimum aan gegevens in op interne opnamemedia gecontroleerd om het probleem te onderzoeken. Uw Sony-handelaar zal echter nooit gegevens kopieren noch bewaren.
• Raadpleeg het "Handycam"-handboek (p. 62) voor meer details omtrent problemen met uw camcorder, en de PMB Help (p. 37) voor de aansluiting van uw camcorder op een computer.

Het toestel wordt niet ingeschakeld.

• Plaats een opgeladen accu in de camcorder (p. 11).
• Steek de stekker van de netspanningsadapter in een stopcontact (p. 13).

De camcorder functioneert niet, zelfs niet als de stroom is ingeschakeld.

• Het duurt enkele seconden voordat uw camcorder klaar is voor opname nadat het toestel is ingeschakeld. Dit duidt niet op een storing.
• Trek de stekker van de netspanningsadapter uit het stopcontact of verwijder de accu en sluit deze na ongeveer 1 minuut weer aan. Als de camcorder nog steeds niet werkt, drukt u op RESET (p. 75) met behulp van een scherp voorwerp. (Als u op RESET drukt, worden alle instellingen, met inbegrip van de klokinstelling, gereset.)
• Uw camcorder is heel warm. Schakel de camcorder uit en laat hem afkoelen op een koele plek.
• Uw camcorder is heel koud. Laat de camcorder ingeschakeld. Werkt uw camcorder nog altijd niet, schakel hem dan uit en breng hem naar een warme plaats. Laat uw camcorder opwarmen en schakel hem vervolgens in.

De camcorder wordt warm.

- Het is mogelijk dat de camcorder warm wordt tijdens het gebruik. Dit duidt niet op een storing.

De stroom wordt plotseling uitgeschakeld.

• Gebruik de netspanningsadapter (p. 13).
  • Schakel de camcorder weer in.
  • Laad de accu op (p. 11).

Door op START/STOP of PHOTO te drukken, worden geen beelden opgenomen.

• Druk op MODE om het (film)-lampjes of (foto)-lampje in te schakelen.
• Het beeld dat u zojuist hebt opgenomen, wordt vastgelegd op het opnamemedium. U kunt geen nieuwe opname maken tijdens deze periode.
• Het opnamemedium is vol. Verwijder ongewenste beelden (p. 32).
• Het totale aantal filmscènes of foto's overschrijdt de opnamecapaciteit van de camcorder. Verwijder ongewenste beelden (p. 32).

Het opnemen stopt.

- Uw camcorder is heel warm/koud. Schakel de camcorder uit en laat hem enige tijd op een koele/warme plaats.

"PMB" kan niet worden geïnstalleerd.

- Controleer de computeromgeving of installatieprocedure om "PMB" te installeren (p. 34).

"PMB" functioneert niet correct.

- Sluit "PMB" en start uw computer opnieuw.

De camcorder wordt niet herkend door de computer.

• Koppel andere apparaten dan het toetsenbord, de muis en uw camcorder los van de USB-aansluiting van de computer.
• Koppel de USB-kabel los van de computer, start de computer opnieuw en sluit computer en camcorder weer aan op de juiste manier.

Zelfdiagnose/waarschuwingen

Als er aanduidingen op het LCD-scherm of de beeldzoeker worden weergegeven, controleert u het volgende.

Als het probleem blijft optreden nadat u herhaaldelijk hebt geprobeerd dit op te lossen, neemt u contact op met de Sony-handelaar of een plaatselijke, door Sony erkende onderhoudsdienst. Geef dan de volledige foutcode die begint met C of E.

C:04:□□

• De accu is geen "InfoLITHIUM"-accu V-reeks. Gebruik een "InfoLITHIUM"-accu (V serie) (p. 11).
• Sluit de stekker van de netspanningsadapter go ed aan op de camcorder (p. 11).

C:06:□□

- De temperatuur van de accu is te hoog. Vervang de accu of leg hem op een koele plaats.

C:13:□□ / C:32:□□

- Verwijder de stroombron. Sluit de stroombron weer aan en gebruik de camcorder weer.

E:□□:□□

- Volg de stappen van ② tot ④ op pagina 63.

∅

• De interne harde schijf van de camcorder is vol. Wis overbodige beelden op de interne harde schijf (p. 32).
• Er heeft zich een storing voorgedaan met de interne harde schijf van uw camcorder.

[Non-Text]

- Batterij bijna leeg.

A[!

- De temperatuur van de accu is te hoog. Vervang de accu of leg hem op een koele plaats.

[回]

- Uw camcorder wordt warm. Schakel uw camcorder uit en breng hem naar een koele plek.

[Figure]

- Uw camcorder is koud. Laat de camcorder opwarmen.

[NO TEXT]

- Geen geheugenkaart geplaatst (p. 18).

- Wanneer de aanduiding knippert, is er niet voldoende ruimte om beelden op te nemen. Wis overbodige beelden (p. 32) of formatteer de geheugenkaart nadat u de beelden hebt opgeslagen op andere media.

- The Image Database File is damaged. Controleer het databasebestand door MENU (MENU) → [Overige wrgvn.] → [BLD. DB.BEST.REP.] (bij de categorie [MEDIA BEHEREN]) → het opnamemedium aan te raken.

3

- De geheugenkaart is beschadigd. Formatteer de geheugenkaart met uw camcorder (p. 60).

[2]

- Geen compatibele geheugenkaart geplaatst (p. 18).

[Non-Text]

- Toegang tot de geheugenkaart werd beperkt door een ander apparaat.

5

- Er is een probleem met de flitser.

《山》

- Er is onvoldoende licht. Gebruik de flitser. - De camcorder is onstabiel. Houd de camcorder goed vast met beide handen. Houd er echter rekening mee dat de waarschuwing met betrekking tot cameratrillingen niet verdwijnt.

B

- De valsensorfunctie is geactiveerd. U kunt mogelijk geen beelden opnemen noch afspelen.

[Non-Text]

- Het opnamemedium is vol. Verwijder ongewenste beelden (p. 32). - Foto's kunnen niet worden opgenomen tijdens het verwerken. Wacht even en leg vervolgens het beeld vast.

Voorzorgsmaatregelen

Gebruik en onderhoud

• Gebruik of bewaar de camcorder en accessoires niet onder de volgende omstandigheden:
• In een extreem warme, koude of vochtige ruimte. Laat de camcorder en de accessoires nooit achter op plaatsen waar de temperatuur tot boven 60°C kan oplopen, zoals in direct zonlicht, bij de verwarming of in een auto die in de zon staat geparkeerd. Er kunnen storingen optreden of de camcorder en de accessoires kunnen vervormen.
• In de buurt van sterk magnetische velden of mechanische trillingen. Er kunnen storingen in de camcorder optreden.
• In de buurt van sterke radiogolven of straling. De camcorder kan mogelijk niet goed opnemen.
• In de buurt van AM-radio-ontvangers en videoapparatuur. Er kan ruis optreden.
• Op zandstranden en in stoffige omgevingen. Zand en stof kunnen storingen in de camcorder veroorzaken. Soms kunnen deze storingen niet meer worden hersteld.
• Bij ramen of buiten, waar het LCD-scherm, de beeldzoeker of de lens aan direct zonlicht worden blootgesteld. Hierdoor kunnen de beeldzoeker en het LCD-scherm worden beschadigd.
• Gebruik uw camcorder op 6,8 V/7,2 V gelijkstroom (accu) of 8,4 V gelijkstroom (netspanningsadapter).
• Gebruik voor werking op gelijkstroom of wisselstroom alleen de accessoires die in deze gebruiksaanwijzing worden vermeld.
• Zorg dat de camcorder niet nat wordt, bijvoorbeeld door regen of zeewater. Als de camcorder nat wordt, kunnen er storingen optreden. Soms kunnen deze storingen niet meer worden hersteld.

• Mocht er vloeistof of een voorwerp binnen in de camcorder terechtkomen, moet u de stroom onmiddellijk uitschakelen, de stekker uit het stopcontact halen en de camcorder eerst door een Sony-technicus laten nakijken voordat u het apparaat weer in gebruik neemt.

• Vermijd ruwe behandeling, demontage, aanpassing en schokken door op het toestel te kloppen, het te laten vallen of erop te trappen. Wees vooral voorzichtig met de lens.

• Schakel de camcorder uit wanneer u hem niet gebruikt.
• Wikkel de camcorder tijdens het gebruik nooit in textiel zoals een handdoek. De binnenkant van de camcorder kan hierdoor ernstig oververhit raken.
• Als u het netsnoer loskoppelt, moet u aan de stekker en niet aan het snoer trekken.
• Beschadig het netsnoer niet door er een zwaar voorwerp op te plaatsen.
• Gebruik geen vervormde of beschadigde accu.
• Houd de metalen contactpunten goed schoon.

• Als er elektrolytische vloeistof uit de accu is gelekt:

• Neem contact op met een plaatselijke, door Sony erkende onderhoudsdienst.

• Spoel vloeistof af die op uw huid is terechtgekomen.
• Als er vloeistof in uw ogen is gekomen, wast u uw ogen met veel water. Raadpleeg zo snel mogelijk een arts.

Wanneer u de camcorder langere tijd niet gebruikt

• Om uw camcorder lange tijd in optimale conditie te houden, schakelt u die ongeveer één keer per maand in en laat u wat beelden opnemen en afspelen.
• Ontlaad de accu volledig voordat u deze opbergt.

LCD-scherm

• Druk niet te hard op het LCD-scherm. Dit kan schade veroorzaken.
• Wanneer u de camcorder gebruikt in een koude omgeving, kunnen er nabeelden op het LCD-scherm verschijnen. Dit duidt niet op een storing.
• Tijdens het gebruik van de camcorder kan de achterkant van het LCD-scherm warm worden. Dit duidt niet op een storing.

Het LCD-scherm reinigen

- Als het LCD-scherm vuil is door stof of vingerafdrukken, kunt u het schoonmaken met een zachte doek. Wanneer u de speciale reinigingsset voor het LCD-scherm gebruikt (los verkrijgbaar), mag u het reinigingsmiddel niet direct op het LCD-scherm aanbrengen. Gebruik reinigingspapier dat vochtig is gemaakt met het reinigingsmiddel.

Informatie over de behuizing

• Als de behuizing van de camcorder vuil is, reinigt u deze met een zachte, vochtige doek en veegt u de behuizing vervolgens droog met een zachte, droge doek.
• Voorkom de volgende situaties waardoor de afwerking van de behuizing kan worden beschadigd:
  –Gebruik van chemische middelen, zoals thinner, benzine, alcohol, chemische reinigingsdoekjes, insectenwerende middelen, insecticiden en zonnecrème
  -Het apparaat gebruiken met de bovenstaande substanties op uw handen
  – Langdurige blootstelling van de behuizing aan rubber of vinyl

Informatie over verzorging en opslag van de lens

• Veeg het oppervlak van de lens in de volgende gevallen schoon met een zachte doek:
  – Als er vingerafdrukken op de lens zitten
  – Op erg warme of vochtige plaatsen
  – Wanneer de lens aan zoute lucht is blootgesteld, zoals aan zee.
• Bewaar de lens op een goed geventileerde plaats met weinig stof en vuil.
• Maak de lens regelmatig schoon om schimmelvorming te voorkomen.

De vooraf geïnstalleerde oplaadbare accu opladen

De camcorder bevat een vooraf geïnstalleerde oplaadbare batterij zodat de datum, tijd en andere instellingen worden bewaard als de camcorder is uitgeschakeld. De vooraf geïnstalleerde oplaadbare accu wordt opgeladen wanneer

uw camcorder via de netspanningsadapter is aangesloten op het stopcontact of terwijl de accu ingestoken is. Als u de camcorder helemaal niet gebruikt, is de oplaadbare accu na ongeveer 3 maanden volledig leeg. Gebruik de camcorder nadat de vooraf geïnstalleerde oplaadbare accu werd opgeladen. Als de vooraf geïnstalleerde oplaadbare accu niet is opgeladen, heeft dit echter geen invloed op het gebruik van de camera zolang u de datum niet opneemt.

Procedures

Sluit de camcorder aan op een stopcontact met de bijgeleverde netspanningsadapter en laat de camcorder meer dan 24 uur staan met het LCD-scherm gesloten.

Opmerking bij afdanking/overdracht van de camcorder

Zelfs wanneer alle films en foto's worden verwijderd of door [MEDIA FORMATT.] uit te voeren, worden mogelijk niet alle gegevens op interne opnamemedia volledig gewist.

Bij overdracht van de camcorder is het raadzaam [LEEG] uit te voeren (Zie "Gedetailleerde informatie halen uit het "Handycam"-handboek* op pagina 62.) om alle gegevens te verwijderen. Als u de camcorder weggooit, is het ook verstandig de behuizing van de camcorder te vernietigen.

Opmerking bij afdanking/overdracht van de geheugenkaart

Zelfs indien u gegevens op de geheugenkaart wist of de geheugenkaart formatteert met uw camcorder of een computer, kunnen niet alle gegevens van geheugenkaart zijn gewist. Wanneer u een geheugenkaart aan iemand geeft, raden wij u aan alle gegevens volledig te wissen met behulp van speciale software op een computer. Bij het afdanken van de geheugenkaart is het ook raadzaam de behuizing van de geheugenkaart te vernietigen.

Technische gegevens

De batterij van de draadloze afstandsbediening vervangen

① Terwijl u het nokje ingedrukt houdt, plaatst u uw nagel in de uitsparing om de batterijhouder naar buiten te trekken.
② Plaats een nieuwe batterij met de +-zijde naar boven gericht.
③ Schuif de batterijhouder terug in de draadloze afstandsbediening tot deze vastklikt.

Nokje

WAARSCHUWING

De batterij kan ontploffen als u deze onjuist gebruikt. Laad de batterij niet opnieuw op, demonteer deze niet en gooi deze niet in het vuur.

- Als de lithiumbatterij bijna leeg is, kan de werkingsafstand van de draadloze afstandsbediening verkleinen of werkt de draadloze afstandbediening mogelijk niet meer correct. In dit geval moet u de batterij vervangen door een Sony CR2025-lithiumbatterij. Als u een andere batterij gebruikt, bestaat er brand- of explosiegevaar.

Systeem

Signaalformaat: PAL-kleursysteem, CCIR-normen HDTV 1080/50i-specificatie

Filmopnameformaat:

HD: MPEG-4 AVC/H.264 AVCHD-compatibel STD: MPEG-2 PS

Audio-opnamesysteem:

Dolby Digital 2-kanaals/5,1-kanaals Dolby Digital 5.1 Creator

Fotobestandsformaat

: DCF Ver.2.0-compatibel
: Exif Ver.2.21-compatibel
: MPF Baseline-compatibel

Opnamemedia (film/foto)

Intern geheugen HDR-CX550E/CX550VE: 64 GB Interne harde schijf HDR-XR550E/XR550VE: 240 GB "Memory Stick PRO Duo" SD-kaart (Class 4 of sneller)

Bij het meten van de mediacapaciteit staat 1 GB gelijk aan 1 miljard bytes, waarvan een gedeelte wordt gebruikt voor gegevensbeheer en/of programmabestanden. Hieronder wordt de capaciteit vermeld die een gebruiker kan gebruiken.

HDR-CX550E:
ongeveer 63,6 GB
HDR-CX550VE:
ongeveer 62,8 GB
HDR-XR550E:
ongeveer 239 GB
HDR-XR550VE:
ongeveer 238 GB

Beeldzoeker: Elektronische beeldzoeker: kleur

Beeldapparaat: 6,3 mm (1/2,88 type) CMOS sensor

Opnamepixels (foto, 4:3): Max. 12,0 mega (4 000 × 3 000) pixels*1 Totaal: Ong. 6 631 000 pixels

Effectief (film, 16:9): Ong. 4 150 000 pixels ^*2 Effectief (foto, 16:9): Ong. 4 500 000 pixels Effectief (foto, 4:3): Ong. 6 000 000 pixels

Lens: G-lens

10 × (Optisch)^2, 14 × ^3, 120 × (Digitaal) Filterdiameter: 37 mm F1,8 \~ 3,4

Brandpuntsafstand:

f = 3,8 38,0mm

Bij conversie naar een 35-mm fotocamera

Voor foto's: 26,3 \~ 263 mm (4:3)

Kleurtemperatuur: [AUTO], [EEN DRUK], [BINNEN] (3 200 K), [BUITEN] (5 800 K)

11 lx (lux) (standaardinstelling, sluitertijd 1/50 seconde)

3 lx (lux) (LOW LUX ingesteld op [AAN], sluitertijd 1/25 seconde)

0 lx (lux) (NIGHTSHOT ingesteld op aan)

*1 De unieke pixelindeling van Sony's ClearVid en het beeldverwerkingssysteem (BIONZ) leveren foto's op met een resolutie gelijk aan de beschreven groottes.

^*2 [STEADYSHOT] ingesteld op [STANDAARD] of [UIT].

*3 [STEADYSHOT] ingesteld op [ACTIEF].

Ingangen/uitgangen

A/V R-aansluiting: Component/video- en audio- uitgang

HDMI OUT-aansluiting: HDMI mini connector

USB-aansluiting: mini-AB

Hoofdtelefoonaansluiting: Stereo mini-aansluiting ( 3,5 mm)

MIC-ingang: Stereo mini-aansluiting ( 3,5 mm)

LCD-scherm

Beeld: 8,8 cm (3,5 type, breedte-/hoogteverhouding 16:9)

Totale aantal pixels: 921 600 (1 920 × 480)

Algemeen

Voeding: 6,8 V/7,2 V gelijkstroom (accu) 8,4 V gelijkstroom (netspanningsadapter)

Gemiddeld stroomverbruik: Tijdens camera-opname met de beeldzoeker met normale helderheid: HDR-CX550E/CX550VE HD: 3,2 W STD: 2,4 W HDR-XR550E/XR550VE HD: 3,5 W STD: 2,7 W Tijdens camera-opname met het LCD-scherm met normale helderheid: HDR-CX550E/CX550VE HD: 3,4 W STD: 2,6 W HDR-XR550E/XR550VE HD: 3,7 W STD: 2,9 W

Werkingstemperatuur: 0 °C tot 40 °C

Opslagtemperatuur: -20^ tot +60^

Afmetingen (ong.):

HDR-CX550E/CX550VE:

66 × 74 × 143 mm (b/h/d) inclusief uitstekende delen

66 × 74 × 143 mm (b/h/d) inclusief uitstekende delen en de meegeleverde accu bevestigd

HDR-XR550E/XR550VE:

70 × 74 × 143 mm (b/h/d) inclusief uitstekende delen

70 × 74 × 143 mm (b/h/d) inclusief uitstekende delen en de meegeleverde accu bevestigd

Gewicht (ongeveer)

HDR-CX550E:

430 g alleen hoofdeenheid

480 g inclusief meegeleverde heroplaadbare accu

HDR-CX550VE:

440 g alleen hoofdeenheid

490 g inclusief meegeleverde heroplaadbare accu

HDR-XR550E:

500 g alleen hoofdeenheid

550 g inclusief meegeleverde heroplaadbare accu

HDR-XR550VE:

510 g alleen hoofdeenheid

570 g inclusief meegeleverde heroplaadbare accu

Netspanningsadapter AC-L200C/AC-L200D

Voeding: 100 V - 240 V wisselstroom 50 Hz/60 Hz

Stroomverbruik: 0,35 A - 0,18 A

Vermogenverbruik: 18 W

Uitgangsspanning: 8,4 V gelijkstroom*

Werkingstemperatuur: 0 °C tot 40 °C

Opslagtemperatuur: -20^ tot +60^

Afmetingen (ong.): 48 × 29 × 81 mm (b/h/d) zonder uitstekende onderdelen

Gewicht (ong.): 170 g zonder netsnoer

* Zie label op netspanningsadapter voor andere specificaties.

Oplaadbare accu NP-FV50

Maximale uitgangsspanning: 8,4 V gelijkstroom

Uitgangsspanning: 6,8 V gelijkstroom

Maximale laadspanning: 8,4 V gelijkstroom

Maximale laadstroom: 2,1 A

Capaciteit

Gemiddeld: 7,0 Wh (1 030 mAh)

Minimum: 6,6 Wh (980 mAh)

Type: Li-ion

Ontwerp en specificaties van uw camcorder en accessoires kunnen worden gewijzigd zonder voorafgaande kennisgeving.

- Gefabriceerd onder licentie van Dolby Laboratories.

Geschatte laadtijd en autonomie van de meegeleverde accu (in minuten)

HDR-CX550E/CX550VE

Beeldkwaliteit HD STD
Laadtijd (maximale lading)	155
Doorlopende opnameduur	110	145
	115	155
Normale opnameduur	55	70
	55	75
Weergaveduur 190		240
	215	280

HDR-XR550E/XR550VE

Beeldkwaliteit HD STD
Laadtijd (maximale lading)	155
Doorlopende opnameduur	100	130
	105	140
Normale opnameduur	50	65
	50	70
Weergaveduur 165		200
	180	225

- Bovenste waarde: Wanneer het LCD-scherm is geopend

Onderste waarde: Bij opname met de beeldzoeker zonder het LCD-scherm te openen

- Opname- en weergaveduur bij benadering met volledig opgeladen accu.

- Hogedefinitie beeldkwaliteit (HD)/Standaard beeldkwaliteit (STD)

- Opnameconditie: [☐ OPNAMESTAND] is ingesteld op [HQ].

- Bij normale opnameduur wordt de tijd weergegeven die geldt wanneer u de opname herhaaldelijk start en stopt, de stroom in- en uitschakelt en in- en uitzoomt.

Verwachte opnameduur van films op de interne opnamemedia

- Om de opnamestand in te stellen, raakt u

MENU (MENU) → [Overige wrgvn.] → [OPNAMESTAND] (bij de categorie [VASTLEGINSTELL.]) aan. Standaard is de opnamestand [HD HQ].

Intern geheugen

Hogedefinitie beeldkwaliteit (HD) in u (uur) en m (minuten)

Opnamestand	Opnameduur
	HDR-CX550E HDR	CX550VE
[HD FX] 6 u 5	m 6 u
[HD FH] 7 u 4	5 m 7 u 40 m
[HD HQ] 15 u	50 m 15 u 35 m
[HD LP](5,1-kanaals)*	25 u 35 m 25 u	15 m
[HD LP](2-kanaals)*	26 u 55 m 26 u	35 m

Standaardbeeldkwaliteit (STD) in u (uur) en m (minuten)

Opnamestand	Opnameduur
	HDR-CX550E HDR	CX550VE
[STD HQ](5,1-kanaals)*	15 u 50 m 15 u	35 m
[STD HQ](2-kanaals)*	16 u 15 m 16 u	5 m

Interne harde schijf

Hogedefinitie beeldkwaliteit (HD) in u (uur) en m (minuten)

Opnamestand	Opnameduur
	HDR-XR550E HDR+XR550VE
[HD FX] 23 u	22 u 50 m
[HD FH]	29 u 20 m 29 u	10 m
[HD HQ] 59 u	30 m 59 u 20 m
[HD LP](5,1-kanaals)*	96 u 30 m 96 u	10 m
[HD LP](2-kanaals)*	101 u 20 m	101 u

Standaardbeeldkwaliteit (STD) in u (uur) en m (minuten)

Opnamestand	Opnameduur
	HDR-XR550E HDR-	XR550VE
[STD HQ](5,1-kanaals)*	59 u 40 m 59 u	20 m
[STD HQ](2-kanaals)*	61 u 20 m 61 u	10 m

* U kunt de indeling wijzigen waarmee het geluid wordt opgenomen met [AUDIOSTAND] (p. 57).

Voorbeeld van verwachte filmopnameduur met een geheugenkaart (in minuten)

Opnamestand	Capaciteit 4 GB
	Hoge definitie (HD)	Standaard definitie (STD)
[FX] 20 (20) -
[FH] 25 (25) -
[HQ] 55 (40) 55 (50)
[LP](5,1-kanaals)*	90 (70) -
[LP](2-kanaals)*	95 (75) -

* U kunt de indeling wijzigen waarmee het geluid wordt opgenomen met [AUDIOSTAND] (p. 57).
- Het cijfer tussen ( ) geeft de minimale opnameduur weer.
- De opnameduur kan verschillen afhankelijk van de opnamevoorwaarden en het onderwerp en [☐ OPNAMESTAND].
- Informatie over laad-/opname-/weergaveduur – Gemeten met de camcorder bij 25 °C (10 °C tot 30 °C is aanbevolen)
- De opname- en weergavespeelduur kunnen korter zijn bij lage temperaturen of afhankelijk van de omstandigheden waarin de camcorder wordt gebruikt.
- Om de maximum beschikbare opnameduur in de tabel volledig te benutten, moet de demonstratiefilm op uw camcorder worden gewist.

Informatie over handelsmerken

• "Handycam" en zijn gedeponeerde handelsmerken van Sony Corporation.
• "AVCHD" en het "AVCHD"-logotype zijn handelsmerken van Panasonic Corporation en Sony Corporation.
• "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO Duo", "MEMORY STICK PRO DUO", "Memory Stick PRO-HG Duo", "MEMORY STICK PRO-HG DUO", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" en "MagicGate Memory Stick Duo" handelsmerken of gedeponeerde handelsmerken van Sony Corporation.
• "InfoLITHIUM" is een handelsmerk van Sony Corporation.
• "x.v.Colour" is een handelsmerk van Sony Corporation.
• "BIONZ" is een handelsmerk van Sony Corporation.
• "BRAVIA" is een handelsmerk van Sony Corporation.
• "DVDirect" is een handelsmerk van Sony Corporation.
• "Blu-ray Disc" en het logo zijn handelsmerken.
• Dolby en het double-D-symbool zijn handelsmerken van Dolby Laboratories.
• HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licencing LLC.
• Microsoft, Windows, Windows Vista en DirectX zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Macintosh en Mac OS zijn gedeponeerde handelsmerken van Apple Inc. in de VS en andere landen.
• Intel, Intel Core en Pentium zijn handelsmerken of gedeponeerde handelsmerken van Intel Corporation of haar dochterondernemingen in de Verenigde Staten en andere landen.
• "PlayStation" is een gedeponeerd handelsmerk van Sony Computer Entertainment Inc..

• Adobe, het Adobe-logo en Adobe Acrobat zijn gedeponeerde handelsmerken of handelsmerken van Adobe Systems Incorporated in de Verenigde Staten en/of andere landen.

• NAVTEQ en de NAVTEQ MAPS-logo's zijn handelsmerken van NAVTEQ in de VS en andere landen.

• De logo's SDXC en SDHC zijn handelsmerken van SD-3C, LLC.
• MultiMediaCard is een handelsmerk van MultiMediaCard Association.

Alle andere productnamen die hierin worden vermeld, kunnen de handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven. De aanduidingen ^TM en ^® zullen niet telkens in deze gebruiksaanwijzing worden vermeld.

Naslag

Aanduidingen op het scherm

Onderkant

Linksboven

Aanduiding Betekenis
MENU	MENU-toets
♪5.1ch ♪2ch	AUDIOSTAND
	Opnemen met dezelfontspanner
×||	GPS-trackingstatus
⚡ Ⓞ ⚡+ ⚣-	Flitser / RODE-OGENR.
i↓	MICR.NIVEAU laag
4:3	BR.BLD.SEL.
	INT.ZOOMMICR.
60 min Resterende accuduur
▶101	Opnamemap
	Terugkeertoets

Midden

Aanduiding Betekenis
[STBY]/[OPN] Opnamestatus
	Fotogrootte
	Diavoorstelling ingesteld
	NightShot
	Waarschuwing
	Afspeelstand
	Valsensor uit
	Valsensor geactiveerd

Rechtsboven

Aanduiding Betekenis
	Opnamebeeldkwaliteit (HD/STD) en opnamestand (FX/FH/HQ/LP)
	Medium voor opnemen/afspelen/bewerken
0:00:00	Teller (uren:minuten:seconden)
[00min]	Geschatte resterende opnametijd
FADER FADER WIT ZWART	FADER
9999	Aantal opneembare
9999	foto's bij benadering en opnamemedia
9999
101	Weergavemap
100/112	Film of foto die momenteel wordt weergegeven/Totaal aantal opgenomen films of foto's

Onderkant

Aanduiding Betekenis
	[GEZICHTSDETECTIE] ingesteld op [UIT]
	LACHDETECTIE
	LOW LUX
	Handmatig scherpstellen
	SCÈNEKEUZE
	Witbalans
	SteadyShot uit
	SPOTMTR/FOCUS / SPOTMETER / BELICHTING
	AE KEUZE
	WB-VERSCH.
	TELEMACRO
	X.V.COLOR
	SLUITERTIJD

Onderdelen en bedieningselementen

De cijfers tussen ( ) zijn referentiepagina's.

Aanduiding Betekenis

F1,8	IRIS
	CONVERSIELENS
	INTELLIGENT AUTO
	OPTION-toets
	BEELDENWEERGEVEN-toets
	Diavoorstellingstoets
	UW LOCATIE knop
101-0005	Bestandsnaam
	Beveiligd beeld
	Indextoets

- Aanduidingen en hun posities zijn bij benadering en kunnen in de praktijk verschillen.

- Afhankelijk van uw camcordermodel is het mogelijk dat bepaalde aanduidingen niet worden weergegeven.

HDR-CX550E/CX550VE

1 2 3 4 5 6 7 8 9 10

HDR-XR550E/XR550VE

1 Active Interface Shoe
Active Interface Shoe
Via de Active Interface Shoe wordt stroom geleverd aan optionele accessoires, zoals een videolamp, flitser of microfoon. Het accessoire kan worden in- en uitgeschakeld met de POWER-schakelaar op de camcorder.

2 Ingebouwde microfoon
3 Flitser
4 Lens (G-lens)
5 MIC (PLUG IN POWER)-aansluiting
6 Ⓞ (hoofdtelefoon)-aansluiting
7 Afstandsbedieningssensor/infraroodpoort
8 Camera-opnamelampje (61)

Het camera-opnamelampje gaat rood branden tijdens het opnemen. Het lampje knippert wanneer het opnamemedium bijna vol is of de accucapaciteit laag is.

9 MANUAL-toets (25)

10 MANUAL-regelaar (25)

Als u het LCD-scherm 180 graden draait, kunt u het LCD-scherm sluiten met het scherm naar buiten gericht. Dit is handig voor handelingen tijdens het afspelen.

HDR-CX550E/CX550VE

1 BEELDEN WEERGEVEN)-toets (26)
2 (PISC BURN)-toets (40)
3 NIGHTSHOT-toets (25)
4 iNTELLIGENT AUTO)-toets
5 POWER-toets (14)
⑥ RESET-toets Druk op RESET met een puntig voorwerp. Druk op RESET om alle instellingen te initialiseren, met inbegrip van de klokinstelling.
7 GPS-schakelaar (HDR-CX550VE/XR550VE) (24)
8 Luidspreker
9 MODE-toets (20)
10 (film)/ (foto)-lampjes (20)
11 (USB)-aansluiting (36, 40, 41, 45, 48)
12 HDMI OUT-aansluiting (29)

HDR-CX550E/CX550VE

1 Oogdop
2 Beeldzoeker (22)
3 Scherpstelknopje voor beeldzoeker (22)
4 Accu (11)
5 A/V R-aansluiting (29)
6 DC IN-aansluiting (11)
7 PHOTO-toets (23)

8 Motorzoomknop
9 CHG-lampje (flitser/opladen) (11)
10 START/STOP-toets (21)
11 Handgreepband (20)
12 Bevestigingsogen voor schouderband
13 Bevestigingsopening voor statief (25)
14 Geheugenkaartgleuf (19)
15 Toegangslampje geheugenkaart (19) Als het lampje brandt of knippert, leest/ schrijft de camcorder gegevens.
16 BATT(accu)-ontgrendeling (12)

Index

A

Aanduidingen op het scherm....73

Accu 11

Accu opladen in het buitenland ....13

Afspelen 26

AVCHD....38

B

Bedieningsprocedure ....8

Beelden opslaan op externe media ....45

Beeldkwaliteit ....57

Bijgeleverde accessoires ....4

Blu-ray disc ....43

C

Computer....34

Computersysteem ......34

D

DATUM/TIJD 15

Datum en tijd instellen .....14

De accu opladen ....11

De stroom inschakelen .....14

Een AVCHD disc afspelen .....42

Een AVCHD disc maken .....42

Een disc kopieren ....44

Een disc maken ....38, 47

Een disc met standaard beeldkwaliteit (STD) maken .....43

Externe media ....45

F

FILMMEDIA INST. 17

Films 21, 27

Films bewerken 44

Foto's 23, 28

Foto's vastleggen in een film .....44

FOTOMEDIA INST. 17

G

GEGEVENSCODE ....15

Geheugenkaart ....18

GPS 24

H

"Handycam"-handboek ......62

1

Installeren ....35

K

KLOK INSTEL. 14

Kopiëren ....19

M

Macintosh 35

MANUAL-knop....25

MEDIA-INSTELL......17

Miniatuurafbeelding ....32

N

NightShot 25

O

Onderdelen en bedieningselementen ....74

Onderhoud 66

One Touch Disc Burn ......40

Opname- en speelduur ......70

Opnamemedia ....17

Opnemen 20

OPTION MENU ....56

P

PMB (Picture Motion Browser) 34, 37

PMB Help 37

Problemen oplossen ....63

R

Reparatie 63

RESET 75

S

Software 35

Statief 25,76

Stopcontact ....11

T

TAALINSTELL. 16

Volledig opgeladen ....11

Volume 28

Voorzorgsmaatregelen ......66

W

Waarschuwingen ....64

Windows 34

Z

Zelfdiagnose 64

U kunt de menulijsten terugvinden op pagina's 57 tot 61.

Da leggere subito
