GEBRUIKSAANWIJZING G 7728 MIELE

Bedrijfsafwasautomaten

G 7726 / G 7727 / G 7728

Seite

Veiligheidsinstrukties en waarschuwingen 52

Algemeen

- Ingebruikneming 56

- Instellen van de regeneerschakelklok op de plaatselijke waterhardheid . . . . . . . . . . . 58

Belangrijk

- Doseerpompjes 59

- Borden-, kopjes- en bestekrek 59

- Met de hand spoelen en naspoelen 59

- Water vervangen 60

Reiniging en onderhoud

- Reiniging 60

- Regenereren 61

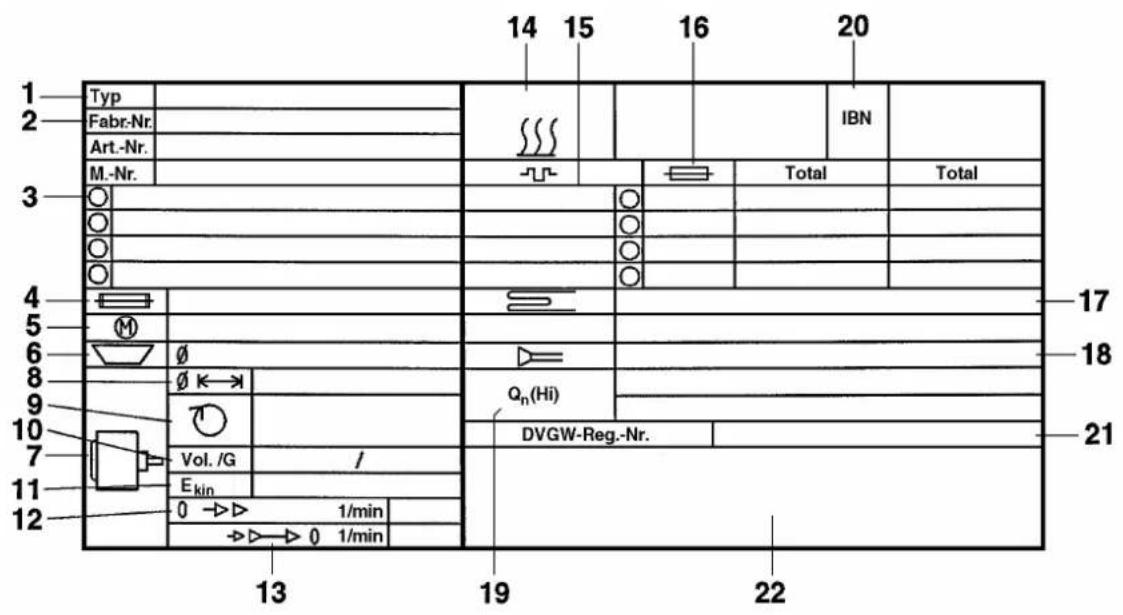

- Betekenis van de symbolen op het typeplaatje 63

Plaatsen en aansluiten

- Watertoevoer / Waterafvoer 64

- Elektrische aansluiting 64

De bedrijfsafwasautomaat mag alleen door de Technische Dienst van Miele of een erkend vakman worden geplaatst.

Een bijdrage aan de bescherming van ons milieu

Het verpakkingsmateriaal

De verpakking die voor het transport en ter bescherming van het apparaat dient, bestaat overwegend uit de volgende stoffen die voor hergebruik geschikt zijn:

- karton

- hout - onbehandeld

- polypropyleen.

Deponeer de verpakking daarom niet bij het afval, maar informeer bij de reinigingsdienst van uw gemeente waar u deze kunt afgeven.

Wat te doen met een afgedankt apparaat

Van een afgedankt apparaat kunnen de onderdelen vaak nog waardevol zijn. Zorg er daarom voor dat uw oude apparaat via de dealer of via de gemeente gerecycled kan worden (zorgt u ervoor dat het afgedankte apparaat tot die tijd buiten het bereik van kinderen wordt opgeslagen). U kunt hierover meer informatie vinden in de rubriek "Veiligheidsinstructies en waarschuwingen".

Lees eerst de gebruiksaanwijzing, voordat u uw automaat in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.
Deze bedrijfsafwasautomaat is uitsluitend bestemd voor het reinigen van machinebestendig serviesgoed uit de horecasektor, bedrijfsrestaurants, e.d. Voor andere doeleinden mag de automaat niet worden gebruikt!
Zorg ervoor dat kinderen uit de buurt van de bedrijfsafwasautomaat blijven als deze aanstaat en zorg ervoor dat ze de automaat niet bedienen.
Machines waarvan de bedieningselementen of de bedrading beschadigd zijn, mogen niet meer gebruikt worden voordat ze gerepareerd zijn.
Reparaties mogen alleen door vakmensen worden uitgevoerd. Gebeurt dit niet, dan kan de gebruiker grote risiko's lopen.
Defecte onderdelen mogen alleen worden vervangen door originele Miele-onderdelen. Alleen daarvan kunnen wij garant staan voor de topkwaliteit die wij van onze automaten eisen.
Het apparaat voldoet aan de voorgeschreven veiligheidsnormen. De elektrische veiligheid van de automaat is alleen dan gegarandeerd, als deze op een volgens de geldende voorschriften geïnstalleerd aardings-systeem is aangesloten. Het is zeer belangrijk dat u dit kontroleert of in geval van twijfel de huisinstallatie door een vakman laat inspekteren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door een ontbrekende of onderbroken aarddraad.
Er staat alleen dan geen spanning op uw automaat als u de stekker uit de wandkontaktdoos haalt of de stroom uitschakelt d.m.v. de hoofdschakelaar van de elektrische huisinstallatie.

De beveiligings- of de bedieningsmechanismen van de automaat niet beschadi-gen, verwijderen of uitschakelen!
Open de deur van de bedrijfsafwasautomaat niet tijdens een programma.
Raak het verwarmingselement in de spoelruimte in geen geval aan tijdens of direkt na een spoelprogramma. U kunt zich daaraan branden.
- Gebruik alleen reinigingsmiddelen en naspoelmiddelen die geschikt zijn voor gebruik in afwasautomaten. Gebruik in geen geval oplosmiddelen.
Wees voorzichtig met reinigings- en naspoelmiddelen! Neem de bijbehorende veiligheidsvoorschriften in acht! Reinigings- en naspoelmiddelen kunnen bij inwendig gebruik ernstige brandwonden in mond en keel, op de huid en de ogen veroorzaken. Houd deze middelen daarom buiten bereik van kinderen.
Bestek wordt iets beter gereinigd als het met de grepen naar beneden in de bestekkorf wordt geplaatst. Loopt u echter kans, dat u zich aan de scherpe kanten van de messen en de vorken verwondt, plaats het bestek dan met de grepen naar boven. Let er bij het inruimen van de afwasautomaat op dat scherpe en puntige voorwerpen in het serviesrek worden geplaatst met de scherpe en puntige kant naar boven. U loopt zo minder kans op snijwonden.
Plaats alleen kunststof serviesgoed in de afwasautomaat als dit volgens de fabrikant in de afwasautomaat gereinigd kan worden. Raadpleeg bij twijfel de gegevens van de fabrikant.
Gebruik de afwasautomaat alleen dan, als alle afneembare panelen gemonteerd zijn en u daardoor geen machine-onderdelen kunt aanraken die onder stroom staan of draaien.

Het bij het afwassen gebruikte water is sop en geen drinkwater! Dit sop dient te worden afgevoerd via een voor dat doeleinde aangelegd afvoersysteem.

Reinig af en toe de afvoerbuis achter de bedrijfsafwasautomaat om te voorkomen dat de kuip overloopt.

Als u de bedrijfsafwasautomaat en objekten die zich direkt in de buurt van de automaat bevinden, wilt reinigen, mag u dat niet doen door ze schoon te spuiten, bijvoorbeeld met een waterslang of hogedrukspuit.

Gebruik van toebehoren

Toebehoren mogen alleen dan worden aan- of ingebouwd, als deze uitdrukklijk door Miele worden vrijgegeven. Als er andere onderdelen worden aan- of ingebouwd, kan Miele niet voor de gevolgen instaan en kan er geen beroep meer worden gedaan op bepalingen met betrekking tot garantie en produktaansprakelijkheid.

Wat te doen met een afgedankt apparaat

Mocht u uw oude apparaat afdanken (bij het grofvuil zetten), maak dan eerst de deurver-grendeling onbruikbaar. Zo voorkomt u dat spelende kinderen zich in de automaat opsluiten en in levensgevaar komen.

Als andere personen worden geïnstrueerd in het bedienen van de afwasautomaat moeten zijn bekend gemaakt worden met en/of kennis nemen van deze belangrijke veiligheids-instrukties.

Bewaar deze gebruiksaanwijzing zorgvul- dig!

1

1 = Keuzeschakelaar G 7726
0 = Apparaat uitgeschakeld
Programma Klaar voor gebruik
Programma "Intensief" Programma "Normaal 2"

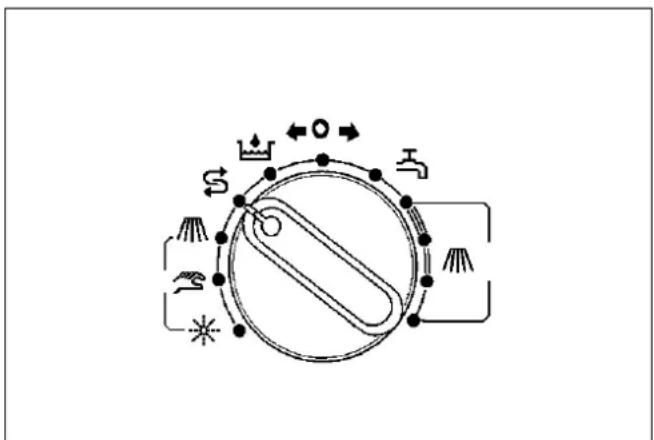

Programma S Regenereren
Voorkeuze Haematige dosering van naspoelmiddel en reinigingsmiddel
Voorkeuze Handmatig naspoelen en reinigen van de spoelruimte
Voorkeuze Handmatig spoelen

Uitgangspositie voor
handmatig spoelen en spoelpauze

2

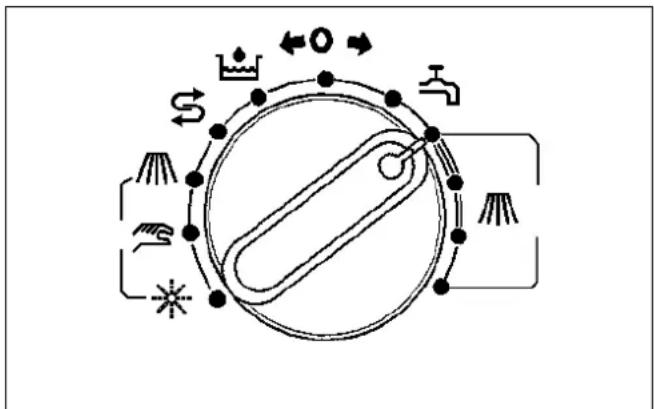

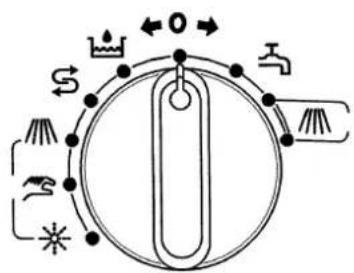

2 = Keuzeschakelaar G 7727 / G 7728
0 = Apparaat uitgeschakeld
Programma Klaar voor gebruik
Programma "Inensief"
Programma "Normada"
Programma "Normaal 1"
Programma "Kort"
Programma S Regenereren
Voorkeuze Haamatige dosering van naspoelmiddel en reinigingsmiddel
Voorkeuze ✉ Handmatig naspoelen en reinigen van de spoelruimte
Voorkeuze Handmatig spoelen

Uitgangspositie voor
handmatig spoelen en spoelpauze

S 3

3 = Regenereerschakelklok (voor de standtijd van de waterontharder). Alleen bij automaten met waterontharder.

4 = Temperatuurindikator "Spoelen". Alleen bij de G 7728 (geeft de temperatuur van het water in de spoelruimte aan).

5 = Temperatuurindikator "Naspoelen". Alleen bij de G 7728 (geeft de temperatuur van het water in de boiler aan).

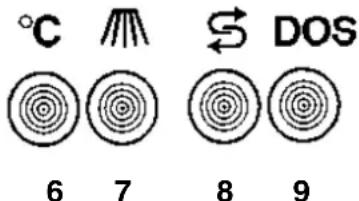

°C M S DOS 6 7 8 9

6 = Lampje "Ingestelde temperatuur bereikt" (gaat branden als de ingestelde temperatuur is bereikt).

7 = Lampje "Spoelprogramma loopt" (gaat branden wanneer een spoelprogramma begint en wanneer bij handmatige bediening de deur is gesloten).

8 = Lampje "Regenereren" (gaat branden, wanneer de ontharder verzadigd is en weer geregenereerd moet worden). Alleen bij automaten met waterontharder.

9 = Lampje "Reinigingsmiddel bijvullen" (gaat branden wanneer het reinigingsmiddel op is). Alleen bij machines met C 60 module.

10 = Toets (dubbele funktionie bij de G 7728) "Dosering reinigingsmiddel" en "Handmatig openen van de deur" bij de G 7728.

11 = Toets "Handmatige dosering en toevoer van naspoelmiddel"

INGEBRUIKNEMING

Als u uw automaat voor het eerst in gebruik neemt is het beslist noodzakelijk het bijgevoegde instruktievel "Bij het eerste gebruik" te lezen!

De bedrijfsafwasautomaat mag alleen door de Technische Dienst van Miele of een erkend Miele-vakhandelaar in gebruik worden genomen.

Wanneer u de automaat voor de eerste keer in gebruik neemt moet de regenereerschakelklok in het bedieningspaneel worden ingesteld op een waarde die overeenkomt met de waterhardheid (zie tabel zijde 58).

Kies een naspoelmiddel dat geschikt is voor een bedrijfsafwasautomaat. Neem de do-seervoorschriften van de fabrikant in acht. (Voor aanwijzingen betreffende aansluiting en dosering zie technische gegevens).

■ Zet het reservoir met naspoelmiddel naast de bedrijfsafwasautomaat op de grond.
■ De standaard aangebrachte zuigslang moet tot op de gewenste minimum lengte worden ingekort en weer van de zuiglans worden voorzien. De zuiglans in het naspoel middelreservoir inbrengen.
■ Waterkraan ter plaatse opendraaien.
■ Deur sluiten.

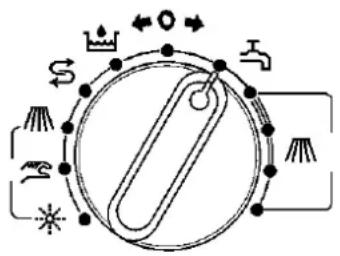

■ Zet de keuzeschakelaar op "Klaar voor gebruik".

De spoelruimte wordt automatisch met water gevuld (zie bijgevoegd instruktievel voor het eerste gebruik).

Nadat de lampjes "Ingestelde temperatuur bereikt" en "Spoelprogramma loopt" zijn gaan branden, begint het spoelprogramma.

Nadat het lampje "Spoelprogramma loopt" is uitgegaan:

■ gaat de deur bij de G 7728 vanzelf open;

■ doet u de deur bij de G 7726 en bij de G 7727 met de hand open.

Dosering van poedervormig reinigingsmiddel

Geen "Afwasmiddelen voor de handafwas" gebruiken!

Aanbevolen doseerhoeveelheid: minstens 2 g per liter water, m.a.w. als de spoelruimte is gevuld ca. 100 gr. Na elke 10 spoelprogramma's moet er 50 g extra worden gedoseerd.

Neem de doseeraanwijzingen van de reini- gingsmiddelenfabrikant in acht.

■ Reinigingsmiddel handmatig in de spoelruimte doen en direkt met het water in de spoelruimte vermengen.

Daartoe de deur sluiten en een programma starten, zodat het reinigingsmiddel oplost.

Aanvoer en dosering van naspoelmiddel

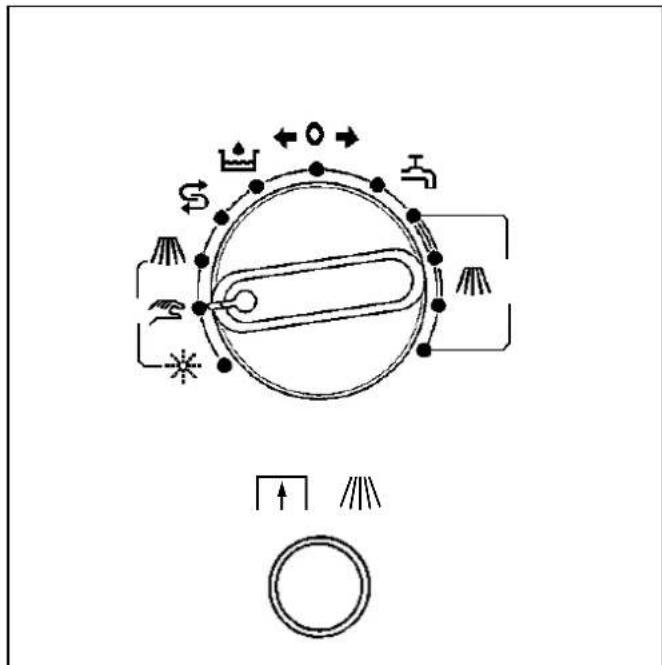

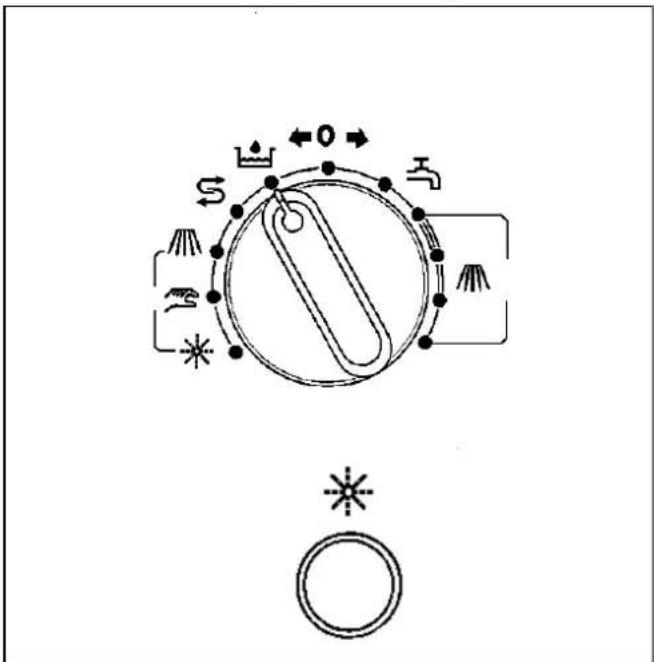

■ Keuzeschakelaar op "Handmatige dosering" zetten.
■ Deur sluiten.
■ Voordat u de automaat voor de eerste keer in gebruik neemt:

Toets "Handmatige dosering en toevoer van naspoelmiddel" ca. 1 minuut ingedrukt houden om de aanzuigslang te vullen.

■ Bij dagelijks gebruik en dagelijkse vervanging van spoelwater:

Toets "Handmatige dosering en toevoer van naspoelmiddel" ca. 6 seconden ingedrukt houden om na te doseren.

Bij een normaal programmaverloop wordt het naspoelmiddel automatisch gedoseerd.

■ De keuzeschakelaar bij de G 7728 op "Handmatig gebruik" zetten en de toets "Deur openen" indrukken.
■ De deur bij de G 7726 en de G 7727 met de hand openen.

Regenereerschakelklok instellen (alleen bij automaten met een wateronthar- der).

Instelling aan °dH mmol/l °fH °eH ppmde hand van de CaCO volgende waarden	3
180 6 1,07 10,7 7,5 107
170 7 1,25 12,5 8,8 125
160 8 1,42 14,3 10,0 143
150 9 1,60 16 11,3 160
140 10 1,78 17,9 12,5 179
130 11 1,96 19,6 13,8 196
120 12 2,14 21,4 15,0 214
110 13 2,31 23,2 16,3 232
100 15 2,67 26,8 18,8 268
90 17 3,03 30,4 21,3 304
80 19 3,38 33,9 23,8 339
70 22 3,92 39,3 27,5 393
60 24 4,27 42,8 30,0 428
50 28 4,98 50,0 35,0 500
40 32 5,70 57,1 40,0 571
30 38 6,76 67,8 47,6 678
20 48 8,54 85,7 60,1 857
10 71 12,64 126,7 88,9 1267

Wanneer u de automaat voor de eerste keer in gebruik neemt moet de regenereerschakelklok in het bedieningspaneel worden ingesteld op een waarde die overeenkomt met de waterhardheid (zie tabel).

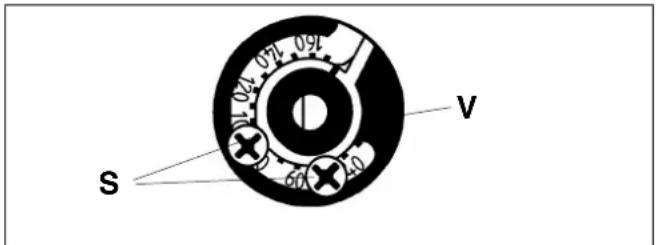

■ Afdekknop verwijderen.

S V

■ Schroeven "S" losdraaien.
■ De verstelbare ring "V" met de gele stip op de gewenste waarde zetten (Eventueel schroeven "S" verplaatsen).
■ Schroeven weer vastdraaien.
■ Afdekknop plaatsen.
■ Draai de regenereerschakelklok met een munt naar rechts tot u weerstand voelt.

Belangrijk:

Wanneer de waterhardheid lager is dan 5° dH kan de schakelklok 2 x worden ingesteld voordat de ontharder is verzadigd.

• Het apparaat is klaar voor gebruik - .
  ■ Rek met het serviesgoed in de afwasautomaat schuiven.
  ■ Deur sluiten.

■ Programma kiezen (bijv. programma "Intensief").

- Het gekozen programma begint -.

Open de deur niet tijdens het programmaverloop. Bij de G 7728 is de deur tijdens het programmaverloop vergrendeld.

Nadat het lampje "Spoelprogramma loopt" is uitgegaan:

■ gaat bij de G 7728 de deur automatisch open;
■ opent u bij de G 7726 en de G 7727 de deur met de hand;
■ kunt u het rek met het serviesgoed eruit halen.

Uitschakelen na afloop van het spoelprogramma:

■ Waterkraan ter plaatse sluiten.

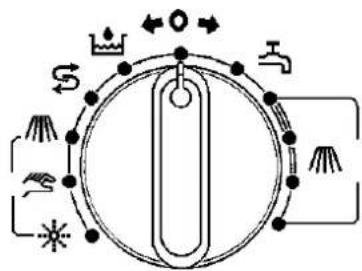

■ Keuzeschakelaar op "0" zetten.

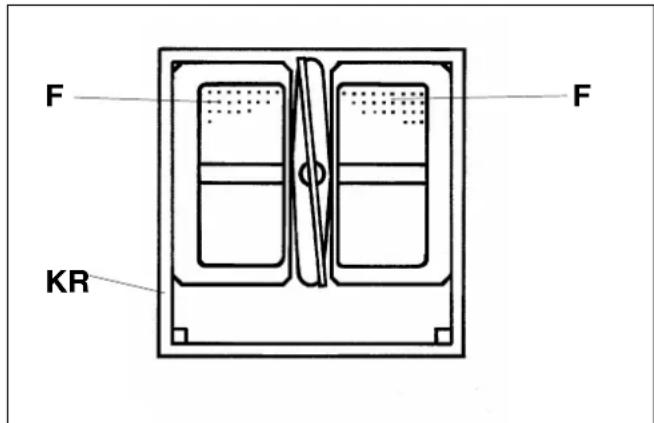

F F KR

■ Kontroleer of de vlakke zeven (F) vuil zijn en reinig ze indien nodig (verwijder het rekkenframe (KR) voordat u de vlakke zeven eruit haalt).

Afwasautomaten met doseerpomp voor vloeibare reinigingsmiddelen (Toebehoren, op aanvraag te leveren)

De installatie, resp. de instelling van de do-seerpompjes (Miele toebehoren) moet door de Technische Dienst van Miele worden uitgevoerd (zie voor de aansluitmogelijkheden en doseeraanwijzingen de technische ge-gevens).

Gebruik uitsluitend wasmiddelen die geschikt zijn voor bedrijfsafwasautomaten.

Het reservoir met het vloeibare reinigingsmiddel moet in principe naast de afwas-machine op de grond worden gezet (zie montageinstrukties "Doseerautomaat voor vloeibaar reinigingsmiddel").

Bordenrek:

Alleen voor het inruimen van grote, vlakke en diepe borden (ø 25 cm).

Plaats de borden in het rek met de vuile zijde naar het midden.

Kopjesrek:

Geschikt voor het inruimen van kopjes.

Plaats de kopjes met de opening naar beneden.

Bestekkorf:

Alleen geschikt voor het inruimen van bestek. Lepels niet op elkaar leggen.

Handmatig spoelen en naspoelen

Door de keuzeschakelaarstanden "Handmatig spoelen" en "Handmatig naspoelen" kan de bedrijfsafwasauto- maat met de hand worden bediend.

Het handmatige spoelen mag daarbij niet langer dan 3 minuten per bela- ding duren.

■ Draai als het programma is afgelopen de keuzeschakelaar op "0".
De programma's "Handmatig spoelen en handmatig naspoelen" mag alleen worden gekozen:
■ nadat het lampje "Spoelprogramma loopt" is uitgegaan
■ en de deur bij de G 7728 automatisch is opengegaan.

Spoelpauze

U kunt ervoor zorgen, dat er tijdens een spoelpauze minder damp vrijkomt en wel

■ door de keuzeschakelaar op "Handmatige bediening" te zetten en de deur te sluiten.
Als de spoelpauze is beëindigd moet u de deur openen (bij de G 7728 moet u de toets "Deur openen" indrukken), een programma kiezen en het normale spoelprogramma voortzetten.

Vervang het water in de spoelruimte als het sterk vervuild is (voor afvoer van het sop zie "Reiniging").

leder keer als u schoon water neemt moet u reinigingsmiddel en naspoelmiddel doseren.

(Voor het doseren van het reinigingsmiddel en naspoelmiddel zie "Voor het dagelijks gebruik").

Spoel de glazen indien mogelijk pas nadat het spoelwater is vervangen. Dat leidt tot een optimaal spoelresultaat.

Het naspoelmiddelreservoir mag niet volledig worden leeggezogen. Vul het reservoir daarom op tijd bij of vervang het.

Als u de bedrijfsafwasautomaat en objekten die zich direkt in de buurt van de automaat bevinden, wilt reinigen, mag u dat niet doen door ze schoon te spuiten, bijvoorbeeld met een waterslang of hogedrukspuit.

De spoelruimte moet afhankelijk van de mate van vervuiling en het aantal spoelbeurten worden gereinigd door middel van het programma "Handmatig naspoelen".

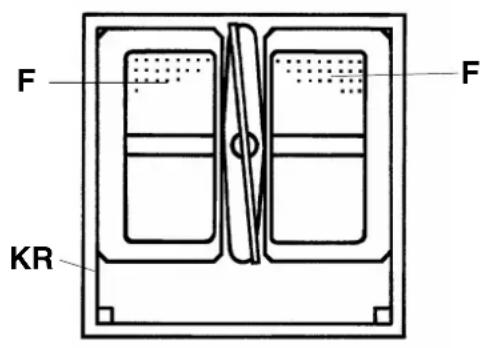

F KR F

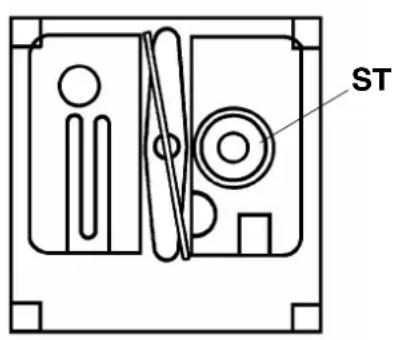

■ Rekkenframe (KR), vlakke zeven (F) en standpijp (ST) verwijderen.

ST

■ Zet de keuzeschakelaar op "Handmatig gebruik".
■ Sluit de deur.
Zet de keuzeschakelaar op "Handmatig naspoelen" en laat de afwasautomaat ca. 10 sekonden spoelen om de spoelruimte te reinigen.
- Bij de G 7728 toets "Deur openen" indrukken.
■ Open bij de G 7726 en de G 7727 de deur met de hand.
■ Zet de standpijp, vlakke zeven en het rekkenframe er opnieuw in.

Verder moeten afhankelijk van de mate van vervuiling regelmatig worden gereinigd:

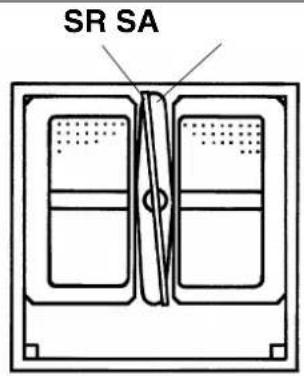

SR SA

■ Sproeipijpen (SR) en sproeiarmen (SA). Deze na het losdraaien van de bevestigings-moer (B) verwijderen, op voorwerpen kontroleren en zo nodig reinigen.

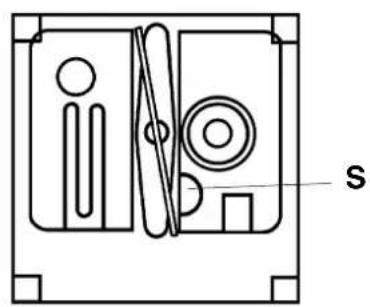

■ Zeefsteun (SG) en zeef (S). Voorzichtig! Zorg ervoor, dat grove etensresten niet in de pompopening terecht kunnen komen.
■ Let op! Het oppervlak van de sproeipijp beschermen tegen beschadigingen! Sproeipijpen met beschadigd oppervlak niet opnieuw inzetten.
■ De zeef van de tussen de watertoevoer en watertoevoerslang gemonteerde filter. Deze moet van tijd tot tijd door de Technische Dienst van Miele worden gereinigd.

REGENEREREN (Alleen bij apparaten met waterontharder)

Als het lampje "Regenereren" is gaan branden moet er direkt een regenereerprogramma worden uitgevoerd.
Indien dit door omstandigheden niet direkt mogelijk is en er al meerdere keren is gespoeld, dan moet er tweemaal achter elkaar worden geregenereerd.
■ Verwijder het rekkenframe, de vlakke zeven en de standpijp om het sop weg te laten lopen.

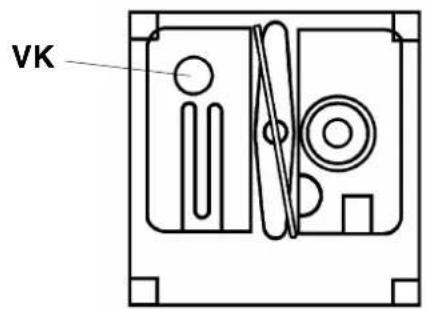

VK

■ Dop van het aansluitstuk (VK) schroeven.
■ Vul het meegeleverde zoutvat met 2 kg regeneerzout.

Attentie a.u.b.!

Gebruik alleen regenereerzout met een korrelgrootte van ca. 1-4 mm, bijv. het regenereerzout "Kontrakalk" of "Calgonit Spezialsalz GV"!

Gebruik in geen geval andere zouten als tafelzout, veezout of strooizout. Deze zouten kunnen tot storingen in de waterontharder leiden! Als u alleen beschikt over zouten met een nog kleinere korrelgrootte moet u advies vragen aan de Technische Dienst van Miele.

Zouten met een grotere korrelgrootte dan 4 mm mogen niet gebruikt worden.

Doseer in geen geval reinigingsmiddel o.i.d. in het zoutreservoir.

Hierdoor kan de ontharder defect raken en be- staat de kans op verwonding.

■ Zoutvat op het aansluitstuk zetten en vastdraaien.

■ Zet de keuzeschakelaar op "Regenereren".
■ Deur sluiten.
■ Het regenereren duurt 24 minuten. Na deze 24 minuten, resp. wanneer men geen water meer hoort stromen, is het regenereerproces beëindigd.
■ Bij de G 7728 gaat de deur automatisch open.
■ De deur van de G 7726 en de G 7727 moet met de hand worden geopend.
■ Zet de keuzeschakelaar op "0".
Na het regenereren moet u de regenereerschakelklok altijd met een muntstuk naar rechts draaien tot u weerstand voelt: het kontrolelampje "Regenereren" gaat dan uit.

Belangrijk:

De waterdruk bij het aansluitpunt moet minstens 2,5 bar bedragen. Ligt de waterdruk onder de 2,5 bar of varieert deze erg sterk, dan kan de waterontharder niet goed worden geregenereerd. Er kunnen zich na het regenereren nog zoutresten in het zoutvat bevinden.

Om het zout volledig te gebruiken en om de waterontharder te spoelen moet het programma "Regenereren" opnieuw worden ingeschakeld.

■ Het zoutvat langzaam openen totdat er water uitloopt.
■ Let op!

Open het zoutvat langzaam om de druk te verminderen.

■ Schroef de dop weer op het aansluitstuk en ontdoe de spoelruimte van resten regenererzout door middel van het programma: "Handmatig naspoelen".
■ Het zoutvat en het sop afspoelen.
■ Standpijp, vlakke zeven en rekkenframe er weer inzetten.
■ Spoelruimte vullen, reinigingsmiddel en naspoelmiddel doseren. - Zie "Dagelijks gebruik".

Onderhoud van de doseersystemen

Doseerslangen zijn aan slijtage onderhevig en moeten daarom regelmatig gecontroleerd worden. Eventueel moeten de slangen door de TD van Miele of door een Miele-vakhandelaar vervangen worden. De slangen moeten jaarlijks gecontroleerd worden en in ieder geval na 3000 programma's.

Waarschuw bij storingen de Technische Dienst van Miele.

1 Type afwasautomaat
2 Nummer van de automaat (bouwjaar *)
3 Spanning/frequentie
4 Stuurstroomzekering
5 Aandrijfmotor
6 Doorsnede borden/aantal borden
7 Trommelgegevens*
8 Trommeldoorsnede/trommeldiepte*
9 Centrifugetoerental*
10 Trommelinhoud/gewicht droge was*
11 Kinetische energie*
12 Centrifugetijd*
13 Afremtijd*
14 Verwarming
15 Elektrische verwarming
16 Zekering (ter plaatse)
17 Indirekte stoomverwarming*
18 Direkte stoomverwarming*
19 Gasverwarming*
20 Datum ingebruikname
21 DVGW-keurmerk (water)
22 Ruimte voor keurmerk
*) geldt niet voor deze typen afwasautomaten

De Technische Dienst van Miele moet weten, om welk type afwasautomaat het gaat en wat voor nummer de automaat heeft (serienummer). Beide gegevens vindt u op het typeplaatje (zie achterkant van de automaat resp. schakelpaneel).

Als onderdelen vervangen moeten worden mogen uitsluitend originele onderdelen worden gebruikt (ook in dit geval heeft de Technische Dienst het typenummer en het serienummer nodig.

Geluidsemissie

volgens A-norm gemeten geluidsniveau

G 7726 74,1 dB

G 7727 / 7728 75,7 dB

volgens DIN (IEC) 45 635

Kenmerken volgens Duitse Machine Geluidsbepaling 3. GSGV § 1 1.a

Alle werkzaamheden die met de elektrische aansluiting te maken hebben mogen alleen door een erkend elektricien worden uitgevoerd.

De elektrische verwarming is standaard op 9 kW ingesteld (vergrendeld, d.w.z. de boiler is ingeschakeld vóór de verwarming van de spoelruimte).

- Geringere bordencapaciteit. -

Het is mogelijk de elektrische verwarming op nieuw in te stellen op 13,5 kW (onvergren-deld, d.w.z. de verwarming van de boiler en die van de spoelruimte zijn tegelijkertijd ingeschakeld).

Stel vóór de definitieve plaatsing van de automaat het gewenste verwarmingsvermogen in.

Zie hiervoor ook het schakelschema (achter het onderste servicepaneel).

Het ingestelde verwarmingsvermogen en de zekering op het typeplaatje telkens aanduiden met “⊗”.

Sluit de automaat aan op het elektrische net; let er daarbij op dat het apparaat juist geaard wordt (raadpleeg het typeplaatje en het schakelschema).

Ter vergroting van de veiligheid adviseren wij u de groep van de huisinstallatie waarop het apparaat wordt aangesloten te voorzien van een aardlekschakelaar (30 mA).

Op het typeplaatje staat informatie over de nominale aansluitwaarde en de zekering. Vergelijk deze gegevens met de waarden van het elektriciteitsnet.

Als er een vaste aansluiting is, moet het apparaat via een schakelaar met alle polen van de netspanning kunnen worden losgekoppeld. Geschikt zijn vermogensschakelaars, zekeringen en relais (VDE 0660).

Sluit de watertoevoer en -afvoer aan (zie installatieschema).

type uitvoering		water-toevoer	druk	naspoelen tijd water
G	zonder	12 l/min	2,5 tot	15 sek 3 l
7726	ontharder		4 bar
7727	met	14 l/min	2,5 bar 20	sek 3 l
7728	ontharder		4 bar 15 sek 3 l

De warm- en koudwateraansluiting moet een minimum waterdruk hebben van 2,5 bar en 12 l/min en een waterdruk van 25 l/min als daarbij nog een handdouche is geïnstalleerd. Voor beide aansluitingen bedraagt de maximum waterdruk 10 bar.

Belangrijk

Bij gebruik van een drukverhogingspomp moet u erop letten, dat er een volumeregelaar in het waterventiel zit (wordt standaard ge- monteerd).

Monteer de bijgevoegde filter tussen watertoevoer en watertoevoerslang.

Om de maximale bordencapaciteit te bereiken moet de spoelautomaat op warm water worden aangesloten (min. 60 °C, max. 70 °C).

Als de afwasautomaat op koud water wordt aangesloten leidt dat tot een vermindering van de bordencapaciteit en tevens tot een hoger energieverbruik.

Plaats de automaat horizontaal door de stelvoeten te verstellen.

Het apparaat moet met spanstrips aan de vloer worden bevestigd als het apparaat zonder aanvoertafel wordt geplaatst.

Om eventuele vorstschade te voorkomen mag het apparaat in geen geval in vorstgevoelige ruimtes worden geplaatst.

Nederland:

Miele Nederland B.V.

Postbus 166 (postadres), 4130 ED Vianen

telefoon: (03 47) 37 89 11

France:

MIELE S.A.S

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z.I. du Coudray

Tél.: [phone] - Télécopie: 01 49 39 44 72

United Kingdom:

Miele Co. Ltd.
