BEDIENUNGSANLEITUNG G 7728 MIELE

Sicherheitshinweise und Warnungen 4

Gerätebeschreibung

-Erklärung der Bedienungselemente 6

Gebrauch

-Inbetriebnahme 8

-Einstellen der Regenerierschaltuhr auf die örtliche Wasserhärte . . . . . . . . . . . . . . . 10

Hinweise

-Teller-, Tassen-, Besteckkorb 11

-Manuelles Spülen und Klarspülen 11

-Dosierpumpen 11

-Wasserwechsel 12

Reinigung und Pflege

-Reinigung 13

-Regenerieren 13

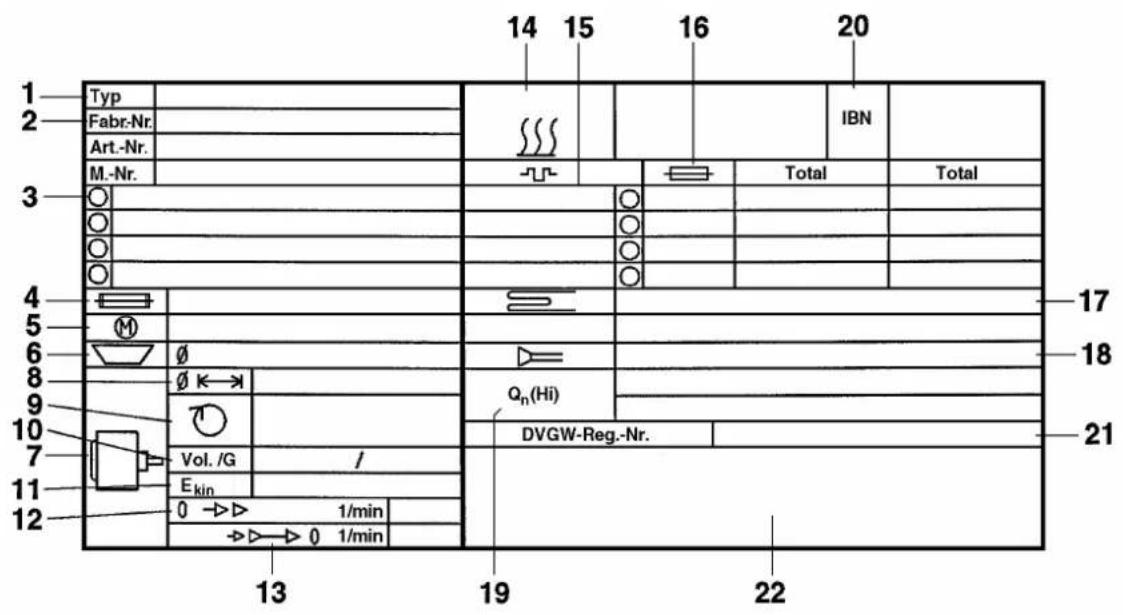

Bedeutung der Symbole auf dem Typenschild 15

Hinweise für den Aufsteller

-Elektroheizung 16

-Schraubfüße 16

-Wasserzulauf/-ablauf 16

-Elektroanschluß 16

Page

Contents 19

Page

Table des matires 35

Bladzijde

Inhoudsopgave 51

Der Geschirrspüler darf nur vom Werkskundendienst oder einem autorisierten Fachhändler aufgestellt werden.

Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihren Geschirrspüler in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Geschirrspüler.

Der Geschirrspüler darf ausschließlich zum Spülen von maschinenfestem Spülgut aus dem gewerblichen Bereich verwendet werden. Für andere Zwecke darf das Gerät nicht benutzt werden.

Geben Sie keine Kunststoffteile in den Geschirrspüler, sofern diese nicht mit "Geschirrspülergeeignet" markiert sind. Bei Teilen die nicht entsprechend ausgewiesen sind, überprüfen Sie bitte die Herstellerangaben des Kunststoffanteils.

Erlauben Sie Kindern nie, im, auf oder in der Nähe des Geschirrspülers zu spielen oder sogar selbst den Geschirrspüler zu bedienen.

Geräte bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, daß sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Maschinen stellen.

Der Geschirrspüler entspricht den vorgeschriebenen Sicherheitsbestimmungen. Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Erdungssystem angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch einen Fachmann überprüft wird.

Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Erdleitung verursacht werden.

Der Geschirrspüler ist nur dann elektrisch vom Netz getrennt, wenn der Hauptschalter oder die Sicherung (bauseitig) ausgeschaltet ist.

Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente des Geschirrspüler.

Die Haube des Geschirrspülers nicht bei laufendem Programm öffnen.

Berühren Sie auf keinen Fall den Heizkörper im Spülraum während oder unmittelbar nach Ende des Spülprogramms. Sie können sich daran verbrennen.

Benutzen Sie den Geschirrspüler nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff auf stromführende, erhitzte oder sich drehende Maschinenteile besteht.

■ Verwenden Sie nur solche Reinigungsmittel und Klarspüler, die für die Verwendung im Geschirrspüler geeignet sind. Auf keinen Fall Lösungsmittel.

Vorsicht beim Umgang mit Reinigungs- und Klarspülmitteln! Bitte die entsprechenden Sicherheitsvorschriften beachten! Reinigungs- und Klarspülmittel können durch Verschlucken Verätzungen im Mund und Rachen und Verätzungen auf der Haut und in den Augen verursachen. Lagern Sie deshalb diese Mittel außer Reichweite von Kindern.

Bestecke werden etwas besser gereinigt, wenn man sie mit dem Griff nach unten in den Besteckkorb stellt. Ist jedoch zu befürchten, daß Sie sich an den Messer- und Gabelspitzen verletzen können, so ordnen Sie die Bestecke bitte mit dem Griff nach oben ein oder

achten Sie beim Beladen des Geschirrspülers darauf, daß scharfe und spitze Gegenstände mit dem Griff nach oben in den Geschirrkorb gegeben werden. Das Risiko einer Schnittverletzung wird dadurch verringert.

Das beim Geschirrspüler anfallende Wasser ist Lauge und kein Trinkwasser. Leiten Sie diese Lauge vor einem Wasserwechsel in ein entsprechend dafür ausgelegtes Abwassersystem.

■ Reinigen Sie von Zeit zu Zeit den Ablaufbogen hinter dem Geschirrspüler, um einem Überlaufen des Bottichs vorzubeugen.

Der Geschirrspüler und dessen unmittelbarer Umgebungsbereich darf zur Reinigung nicht abgespritzt werden, z.B. mit Wasserleitungsschlauch oder mit Hochdruckreiniger.

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Entsorgung des Altgerätes

Sollten Sie einen alten Geschirrspüler ausrangieren (zur Verschrottung geben), dann machen Sie vorher die Haubenverriegelung unbrauchbar. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr geraten.

Werden weitere Personen in die Handhabung des Geschirrspülers eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bewahren Sie diese Gebrauchsanweisung auf!

Leisten Sie einen Beitrag zum Schutz der Umwelt.

Entsorgung der Verpackung

Die Transport- und Schutzverpackung ist weitgehend aus folgenden wiederverwertbaren Stoffen hergestellt:

-Pappe

-Holz-unbehandelt

-Polypropylen.

Das Rückführen der Verkaufsverpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung im allgemeinen zurück. Wenn Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Werkstoffcenters oder Recyclinghofes bei Ihrer Stadt-/Gemeindeverwaltung.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik "Sicherheitshinweise und Warnungen".

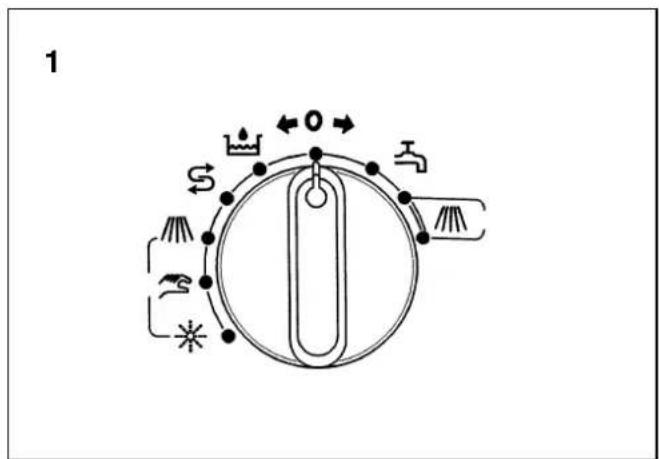

1

1 = Wahlschalter G 7726

2

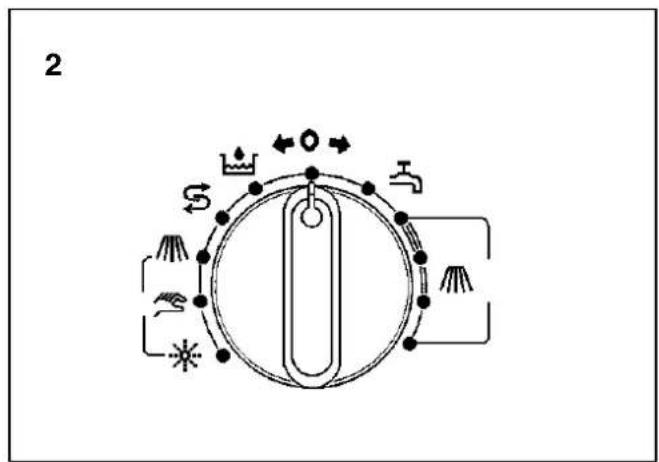

2 = Wahlschalter G 7727 / G 7728

0 Gerät ausgeschaltet

Programm Spülbereitschaft

Programm "Intensiv" Programm "Normal 2"

Programm S Regenerieren

Vorwahl Manuelle Dosierung für Klarspülmittel u. Reiniger

Vorwahl *Manuelles Klarspülen und Spülraumreinigung

Vorwahl Manuelles Spülen

Grundstellung für manuellen Spülbetrieb u. Spülpause

0 Gerät ausgeschaltet

Programm Spülbereitschaft

Programm "Intensiv" Programm "Normal 2" Programm "Normal 1" Programm "Kurz"

Programm S Regenerieren

Vorwahl Manuelle Dosierung für Klarspülmittel u. Reiniger

Vorwahl *Manuelles Klarspülen und Spülraumreinigung

Vorwahl Manuelles Spülen

manuellen Spülbetrieb u. Spülpause

3 = Regenerierschaltuhr (für die Standzeit des Wasserenthärters) Nur bei Maschinen mit Wasserenthärter.

4

5

4 = Temperaturanzeige "Spülen" nur bei G 7728 (zeigt die Temperatur des Wassers im Spülraum an).

5 = Temperaturanzeige "Klarspülen" nur bei G 7728 (zeigt die Temperatur des Wassers im Boiler an).

6

7

8

9

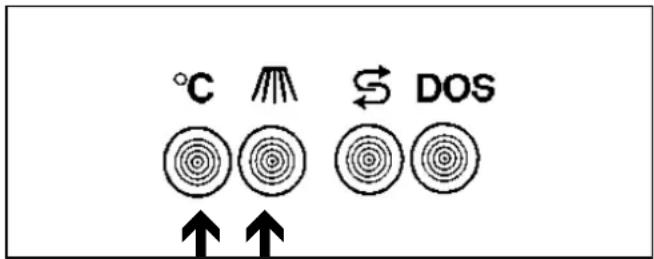

6 = Leuchte "Betriebstemperatur erreicht" (leuchtet auf, wenn die Betriebstemperatur erreicht ist).

7 = Leuchte "Spülprogramm läuft" (leuchtet auf, wenn ein Spülprogramm abläuft und bei geschlossener Haube im manuellen Bedienungsbereich).

8 = Leuchte "Regenerieren" (leuchtet auf, wenn der Enthärter erschöpft ist und wieder aufbereitet werden muß). Nur bei Maschinen mit Wasserenthärter.

9 = Leuchte "Leerstandsanzeige" (leuchtet auf, wenn der Reiniger verbraucht ist). Nur bei Maschinen mit C 60 Modul.

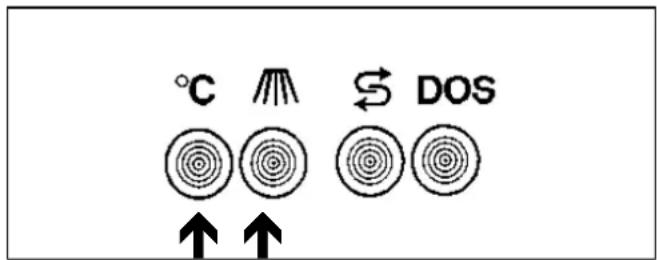

10 11

10 = Taste (Doppelfunktion bei G 7728) "Reinigerdosierung" und "Manuelle Hauben-Öffnung" bei G 7728.

11 = Taste "Manuelle Klarspülerdosierung und Ansaugen"

INBETRIEBNAHME

Bei Erstinbetriebnahme ist unbedingt der beiliegende Hinweiszettel "Erstinbetriebnahme" zu beachten!

Der Geschirrspüler darf nur durch den Miele-Kundendienst oder einem autorisierten Miele-Fachhändler in Betrieb genommen werden.

Bei der ersten Inbetriebnahme muß die Regenerierschaltuhr in der Schalterblende auf einen der Wasserhärte entsprechenden Wert eingestellt werden (siehe Seite 10).

Nur Klarspülmittel zum gewerblichen Geschirrspülen wählen. Dosiermengenangabe des Herstellers beachten.

(Anschluß.- und Dosierhinweise siehe technische Unterlagen).

■ Den Behälter mit Klarspülmittel neben den Geschirrspüler auf den Fußboden stellen.
Der werkseitig angebrachte Saugschlauch sollte auf die erforderliche Mindestlänge gekürzt und wieder mit der Sauglanze versehen werden. Sauglanze in den Klarspülmittelbehälter einführen.
■ Wasserabsperrventil (bauseitig) öffnen.
■ Haube schließen.


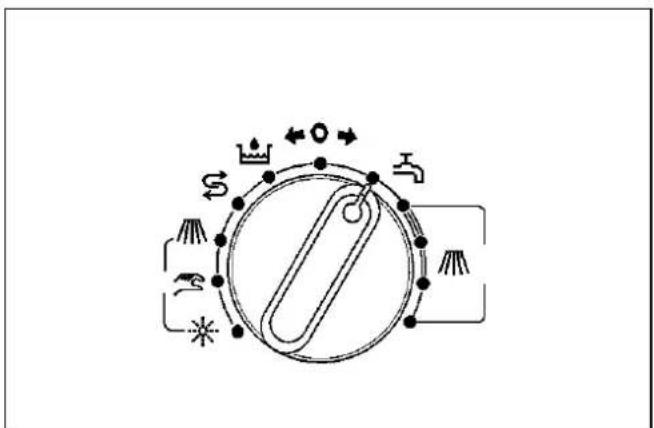

■ Wahlschalter auf "Spülbereitschaft" stellen.

M.-Nr. 3869752/04 -D- 8

Der Spülraum füllt sich automatisch mit Wasser (siehe Hinweiszettel für die Erstinbetriebnahme).

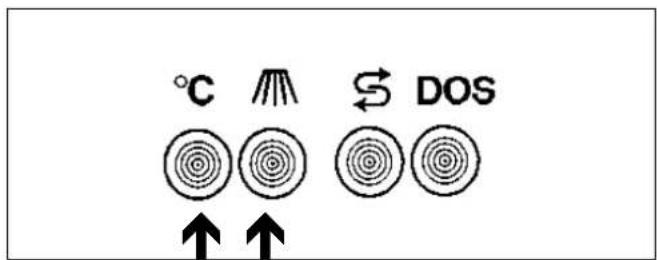

Nach Aufleuchten der Leuchten "Betriebstemperatur erreicht" und "Spülprogramm läuft" läuft ein Spülprogramm ab.

Nach Erlöschen der Leuchte "Spülprogramm läuft" :

■ Bei G 7728 öffnet sich die Haube selbsttätig.
■ Bei G 7726, G 7727 Haube von Hand öffnen.

Eingabe des pulverförmigen Reinigungsmittels

Keine "Handspülmittel" verwenden!

Empfohlene Dosiermenge: Mindestens 2 Gramm pro Liter Wasser, d.h., bei einer Spülraumfüllung ca. 100 Gramm. Nach jeweils 10 Spülgängen sollten 50 g nachdosiert werden.

Angaben des Reinigungsmittel-Herstellers zur Dosiermenge sind zu berücksichtigen.

■ Reinigungsmittel von Hand in den Spülraum eingeben und sofort mit dem Bottichwasser durchmischen. Dazu die Haube schließen und ein Programm ablaufen lassen, damit sich das Reinigungsmittel auflöst.

Ansaugen und Zugabe des Klarspülmittels

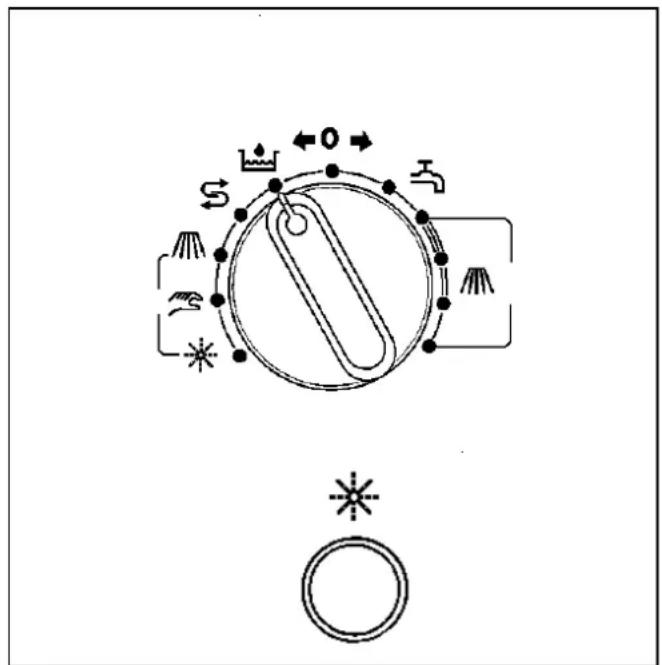

■ Wahlschalter auf "Manuelle Dosierung" stellen.
■ Haube schließen.
Erstinbetriebnahme:

Taste "Manuelle Klarspülerdosierung und Ansaugen" ca. 1 Minute betätigen um das Schlauchsystem zu füllen.

Tägliche Inbetriebnahme und Spülwasserwechsel: Taste "Manuelle Klarspülerdosierung und Ansaugen" ca. 6 Sekunden betätigen zwecks Nachdosierung.

Bei normalem Programmablauf erfolgt die Klarspüldosierung automatisch.

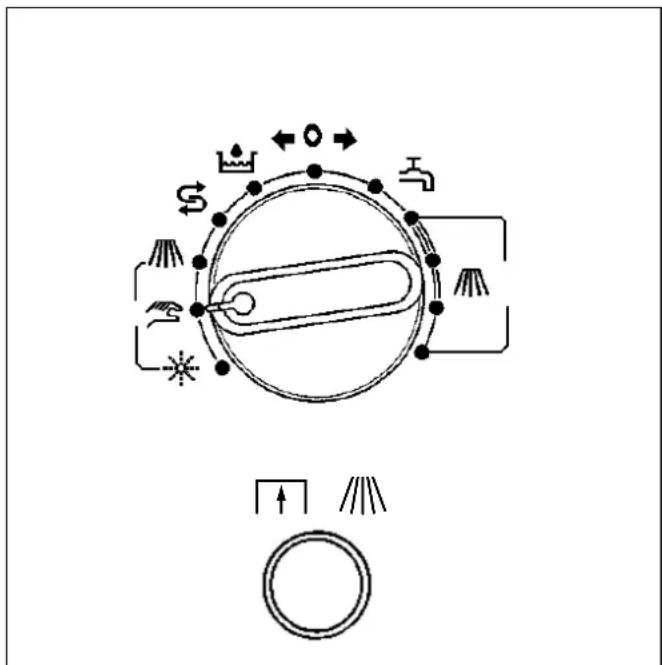

■ Bei G 7728 Wahlschalter auf "Manuellen Betrieb" stellen und Taste "Hauben-Öffnen" betätigen.
■ Bei G 7726, G 7727 Haube von Hand öffnen.

Regenerierschaltuhr einstellen (nur bei Maschinen mit Enthärter).

Einstellung	^ dH mmol/l	^ fH	^ eH ppm
an der CaCO			3
Skalenscheibe
180 6 1,07 10,7 7,5 107
170 7 1,25 12,5 8,8 125
160 8 1,42 14,3 10,0 143
150 9 1,60 16,0 11,3 160
140 10 1,78 17,9 12,5 179
130 11 1,96 19,6 13,8 196
120 12 2,14 21,4 15,0 214
110 13 2,31 23,2 16,3 232
100 15 2,67 26,8 18,8 268
90 17 3,03 30,4 21,3 304
80 19 3,38 33,9 23,8 339
70 22 3,92 39,3 27,5 393
60 24 4,27 42,8 30,0 428
50 28 4,98 50,0 35,0 500
40 32 5,70 57,1 40,0 571
30 38 6,76 67,8 47,6 678
20 48 8,54 85,7 60,1 857
10 71 12,64 126,7 88,9 1267

Bei der ersten Inbetriebnahme muß die Regenerierschaltuhr in der Schalterblende auf einen der Wasserhärte entsprechenden Wert eingestellt werden (siehe Tabelle).

■ Einstellknopf abziehen.

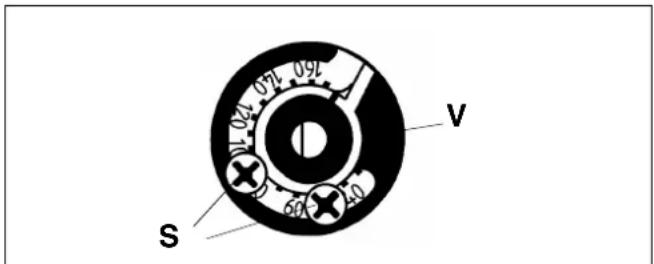

S V

■ Schrauben "S" lösen.
■ Verstellring "V" auf den ermittelten Wert mit dem gelben Punkt stellen. (Evtl. Schrauben "S" versetzen).
■ Schrauben wieder fest anziehen.
■ Einstellknopf aufstecken.
■ Mit einer Münze die Regenerierschaltuhr bis zum Anschlag drehen.

Hinweis:

Bei Kunden, bei denen die Wasserhärte niedriger als 6° dH beträgt, kann die Schaltuhr 2 x aufgezogen werden, bevor der Enthärter erschöpft ist.

- Das Gerät ist betriebsbereit. -

■ Korb mit dem Spülgut in den Geschirrspüler einschieben.
■ Haube schließen.

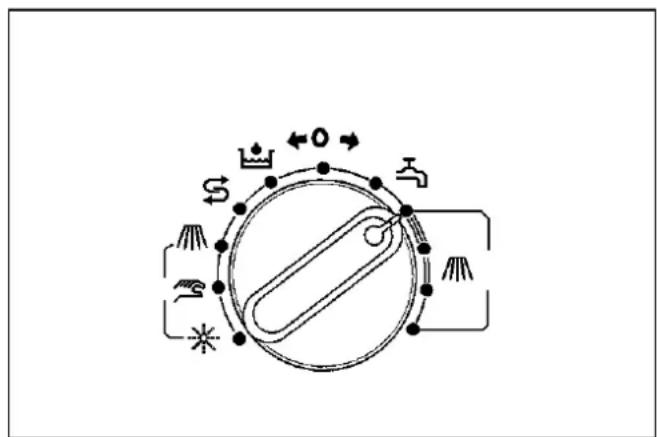

Programm wählen (z.B. Programm "Intensiv").

- Das vorgewählte Programm läuft ab -.

Haube nicht während des laufenden

Programms öffnen. Bei G 7728 ist die Hau-be während des Programmablaufs verriegelt.

Nach Erlöschen der Leuchte "Spülprogramm läuft":

■ Bei G 7728 öffnet sich die Haube selbsttätig.
■ Bei G 7726, G7727 Haube von Hand öffnen.
■ Geschirrkorb entnehmen.

Ausschalten nach beendetem Spülprogramm:

■ Wasserabsperrventil (bauseitig) schließen.
■ Wahlschalter auf "0" stellen.

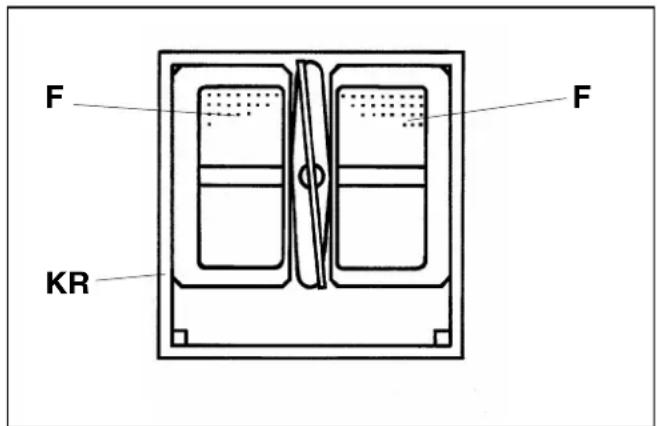

F F KR

■ Flächensiebe (F) auf Verschmutzungen kontrollieren und gegebenenfalls reinigen (vor Entnahme der Flächensiebe Korbrahmen (KR) entfernen).

Geräte mit Flüssig-Reiniger-Dosierpumpe (Zubehör auf Wunsch)

Die Installation bzw. die Einstellung der Dosierpumpen (Miele-Zubehör) sollte durch den Miele-Kundendienst durchgeführt werden. (Anschlußmöglichkeiten und Dosierhinweise siehe technische Unterlagen).

Nur Spülmittel verwenden, die zum gewerblichen Geschirrspülen geeignet sind.

Der Behälter mit dem flüssigen Reinigungsmittel ist grundsätzlich neben den Geschirrspüler auf den Fußboden zu stellen. (Siehe Montageanweisung "Dosierautomat für flüssigen Reiniger").

Tellerkorb:

Nur zur Aufnahme von großen, flachen und tiefen Tellern (ø 25 cm) geeignet. Teller mit der Gebrauchsseite zur Mitte zeigend einordnen.

Tassenkorb:

Zur Aufnahme von Tassen geeignet. Tassen mit der Öffnung nach unten einordnen.

Besteckkorb:

Nur zur Aufnahme von Besteck geeignet. Löffel nicht aufeinandergelegt einordnen.

Manuelles Spülen und Klarspülen

Durch die Wahlschalterstellungen "Manuelles Spülen" und "Manuelles Klarspülen" kann der Geschirrspüler manuell betrieben werden. Das manuelle Spülen sollte dabei nicht länger als 3 Minuten pro Charge andauern.

■ Nach Arbeitsende Wahlschalter auf "0" stellen.

Der manuelle Bedienungsbereich "Spülen und Klarspülen" darf erst dann angewählt werden:

• Nachdem die Leuchte "Spülprogramm läuft" erloschen ist.
• Und die Haube beim G 7728 sich selbsttätig geöffnet hat.

Spülpause

Während einer Spülpause kann der Wrasenaustritt reduziert werden:

• Indem der Wahlschalter auf "Manuellen Betrieb" gestellt und die Haube geschlossen wird.
  Nach beendeter Spülpause ist die Haube zu öffnen (beim G 7728 ist die Taste "Haubenöffnung" zu betätigen), ein Programm zu wählen und mit dem normalen Spülbetrieb fortzufahren.

Das Wasser im Spülraum ist zu wechseln, wenn das Spülwasser stark verschmutzt ist. (Laugenablauf siehe "Reinigung").

Nach jeder Erneuerung des Spülwassers Reinigungsmittel und Klarspülmittel zugeben.

(Reinigungsmittel- und Klarspülmittelzugabe siehe tägliche "Inbetriebnahme").

Das Spülen von Gläsern möglichst nur nach Erneuerung des Spülwassers vornehmen. - Optimales Spülergebnis -

Der Klarspülmittelbehälter darf nicht völlig leer gesaugt werden. Den Behälter deshalb rechtzeitig auffüllen oder austauschen.

Der Geschirrspüler und dessen unmittelbarer Umgebungsbereich darf zur Reinigung nicht abgespritzt werden, z.B. mit Wasserleitungsschlauch oder mit Hochdruckreiniger.

Zu reinigen ist je nach Grad der Verschmutzung bzw. Anzahl der Spülabläufe der Spülraum durch Programm "Manuelles Klarspülen".

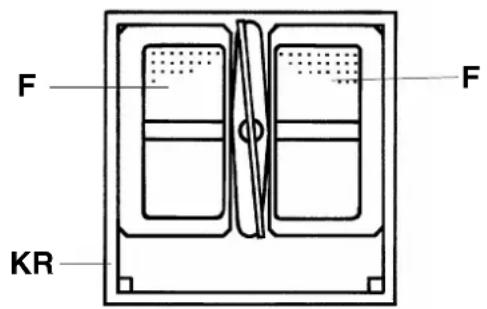

F F KR

■ Korbrahmen (KR), Flächensiebe (F)

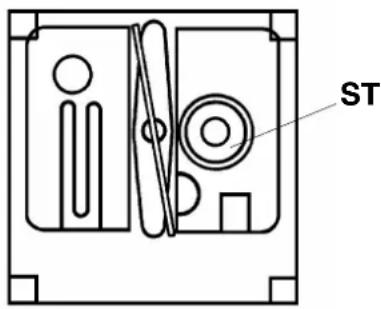

ST

und Standrohr (ST) entfernen.

■ Wahlschalter auf "Manuellen Betrieb" stellen.
■ Haube schließen.
Wahlschalter auf "Manuelles Klarspülen" stellen und den Geschirrspüler zur Spülraumreinigung ca. 10 Sekunden spülen lassen.
■ Beim G 7728 Taste "Hauben-Öffnung" eindrücken.
■ Beim G 7726, G 7727 Haube von Hand öffnen.
■ Standrohr, Flächensiebe und Korbrahmen wieder einsetzen.

Von Zeit zu Zeit und nach Grad der Verschmutzung sind außerdem zu reinigen:

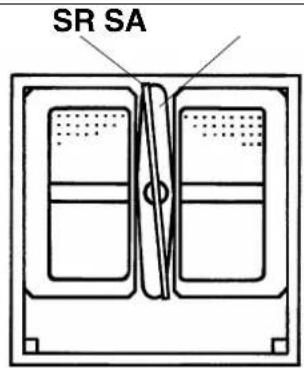

SR SA

SG S

B L

B L

■ Sprührohre (SR) und Sprüharme (SA). Sprührohr und Sprüharm nach Lösen der Befestigungsmutter (B) abnehmen, auf Fremdkörper hin untersuchen und gegebenenfalls reinigen.

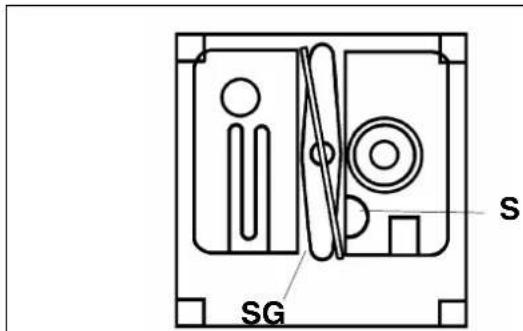

■ Der Steg (SG) und Sieb (S).

Vorsicht, grobe Speisereste nicht in die Pumpenöffnung gelangen lassen.

Achtung!

Lauffläche (L) des Sprührohres vor Beschädigungen schützen! Sprührohre mit beschädigter Lauffläche nicht wieder einsetzen.

Das Sieb des zwischen Wasserzulauf und Wasseranschlußschlauch installierten Filters ist von Zeit zu Zeit zu reinigen. Diese Reinigung sollte durch den Miele-Kundendienst durchgeführt werden.

REGENERIEREN

(Nur bei Geräten mit Enthärter)

■ Nach Aufleuchten der Leuchte "Regenerieren" ist sofort ein Regenerierprogramm durchzuführen.
Sollte dieses aus betrieblichen Gründen nicht sofort möglich sein und sind bereits weitere Spülabläufe durchgeführt worden, so muß zweimal hintereinander regeneriert werden.
■ Den Korbrahmen, die Flächensiebe und das Standrohr zwecks Laugenablauf entfernen.

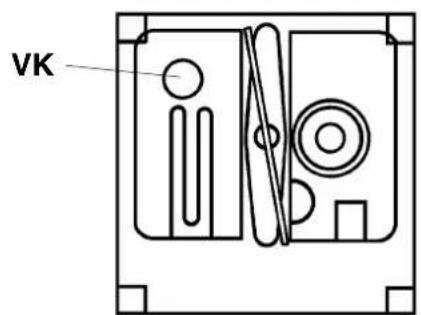

VK

■ Verschlußkappe (VK) vom Aufnahmestutzen abschrauben.
■ Mitgeliefertes Salzgefäß mit 2 kg Regeneriersalz füllen.

Bitte beachten!

Nur spezielles Regeneriersalz und zwar ein Siedesalz mit einer Körnung von ca. 1-4 mm, wie z.B. das Regeneriersalz "Kontrakalk" oder "Calgonit Spezialsalz GV" verwenden! Keinesfalls andere Salze, z. B. Speisesalz, Viehsalz oder Tausalz, verwenden. Diese können eine Funktionsstörung des Wasserenthärters verursachen!

Wenn nur Siedesalze in feinerer Körnung zur Verfügung stehen, bitte mit dem Miele-Kundendienst Rücksprache halten.

Siedesalze mit einer Körnung größer als 4 mm können nicht eingesetzt werden.

Füllen Sie auf keinen Fall Reinigungsmittel o.ä. in das Salzgefäß. Dadurch kann es zur Zerstörung des Enthärters und zu Verätzungen und Verletzungen kommen.

■ Salzgefäß auf den Aufnahmestutzen schrauben.

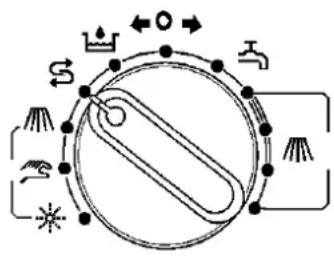

■ Wahlschalter auf "Regenerieren" stellen.
■ Haube schließen.

Die Dauer des Regenerierens beträgt 24 Minuten.

Nach Ablauf dieser Zeit bzw. wenn keine Wassereinlaufgeräusche mehr hörbar sind, ist der Regeneriervorgang beendet.

■ Beim G 7728 öffnet sich die Haube selbsttätig.
■ Beim G 7726, G 7727 Haube von Hand öffnen.

■ Wahlschalter auf "0" stellen.
■ Die Regenerierschaltuhr ist stets nach erfolgter Regeneration mit einer Münze rechtsherum bis zum Anschlag zu drehen, dabei erlischt die Anzeigeleuchte "Regenerieren".

Wichtiger Hinweis:

Der Wasserdruck (Fließdruck an der Zapfstelle) muß mindestens 2,5 bar betragen. Ist der Fließdruck unter 2,5 bar oder stark schwankend, kann der Wasserenthärter nicht ordnungsgemäß aufbereitet werden. Es können sich dann nach erfolgter Regeneration noch Salzreste im Salzgefäß befinden. Zur restlosen Ausnutzung des Salzes und zum Ausspülen des Enthärters muß dann das Programm "Regenerieren" erneut eingeschaltet werden.

Achtung!

Zum Druckabbau das Salzgefäß langsam öffnen bis Wasser austritt.

■ Den Aufnahmestutzen verschließen und sofort den Spülraum von Regeneriersalzresten durch manuelles Klarspülen reinigen.
■ Salzgefäß mit dazugehörendem Einsatz ausspülen.
■ Standrohr, Flächensiebe und Korbrahmen einsetzen.

Spülraum füllen, Reinigungsmittel und Klarspülmittel zugeben. - Siehe "Tägliche Inbetriebnahme" -

Wartung der Dosiersysteme

Die Dosierpumpenschläuche unterliegen dem Verschleiß und sollten regelmäßig kontrolliert, ggf. vom Miele-Kundendienst oder Miele-Fachhändler ausgetauscht werden. Intervall jährlich, spätestens jedoch nach 3000 Programmen.

1 Typ 2 Fabr-Nr Art.-Nr. M.-Nr. 20 IBN

1 Maschinentyp

2 Maschinennummer/Baujahr*

3 Spannung/Frequenz

4 Steuersicherung

5 Antriebsmotor

6 Tellerdurchmesser/Telleranzahl

7 Trommeldaten*

8 Trommeldurchmesser*/Trommeltiefe*

9 Schleuderdrehzahl*

10 Trommelinhalt*/Wäschetrockengewicht*

11 Kinetische Energie*

12 Hochlaufzeit*

13 Bremszeit*

14 Heizung

15 Elektroheizung

16 Sicherung (bauseitig)

17 Dampfheizung indirekt*

18 Dampfheizung direkt*

19 Gasheizung*

20 Inbetriebnahmedatum

21 DVGW-Reg.-Nr. (Wasser)

22 Feld für Prüfzeichen/CE-.....(Produkt-ID-Nummer/Gas)*

*) gilt nicht für diese Geschirrspüler-Typen

Bei Störungen benachrichtigen Sie bitte den Werks-Kundendienst.

Der Kundendienst benötigt Typ und Maschinennummer (Fabr.-Nr.). Beide Angaben finden Sie auf dem Typenschild (siehe Maschinenrückwand bzw. Schalterblende).

Im Ersatzfall dürfen ausschließlich Original-Ersatzteile verwendet werden (auch in diesem Fall benötigt der Kundendienst Typ und Maschinennummer (Fabr.-Nr.).

Geräuschemission

Schalleistungspegel

G 7726 74,1 dB

G 7727 / 7728 75,7 dB

gemessen nach DIN (IEC) 45 635

Kennzeichnung nach Maschinen-Lärmverordnung 3. GSGV § 1 1.a

Alle Arbeiten, die den Elektroanschluß betreffen, dürfen nur von einem zugelassenen oder anerkannten Elektro-Fachmann durchgeführt werden.

Die Elektroheizung ist werkseitig auf 9 kW (verriegelt = Vorrangschaltung des Boilers vor der Spülraumheizung) eingestellt.

- Reduzierte Tellerleistung. -

Eine Umstellung auf 13,5 kW

(unverriegelt = Boiler - und Spülraumheizung sind gleichzeitig eingeschaltet) ist möglich.

Vor endgültiger Aufstellung der Maschine gewünschte Heizleistung einstellen.

Schaltplan (hinter der unteren Montageklappe) beachten.

Eingestellte Heizleistung und Absicherung auf dem Typenschild dauerhaft mit “☒” kennzeichnen.

Elektroanschluß nach DIN EN 60335-2-58 vornehmen, dabei auf einwandfreie Erdung und Potentialausgleich achten. (Typenschild und Schaltplan beachten).

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen Fl-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Für den Festanschluß muss installationsseitig eine allpolige Abschaltung vorhanden sein.

Als Trennvorrichtung gelten z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Wasserzulauf/-ablauf anschließen (siehe Installationsplan).

Typ	Ausführung	Wasser-einlauf	Fließ-druck	Nachsprühen Zeit Wassermenge
G 7726	ohne	12	2,5 bis	15 sec	3 l
	Enthärter	l/min	4 bar
G 7727	mit	14	2,5 bar	20 sec	3 l
G 7728	Enthärter	l/min	4 bar	15 sec	3 l

Der Warm- und Kaltwasseranschluß muß einen Mindestfließdruck von 2,5 bar und 12 l/min sowie 25 l/min bei zusätzlich installierter Pendelbrause haben. Für beide Anschlüsse beträgt der max. Wasserdruck 10 bar.

Achtung

Bei der Verwendung einer Druckerhöhungspumpe ist darauf zu achten, daß der Mengenregler im Wasserventil vorhanden ist.

(Wird werkseitig montiert ausgeliefert).

Beiliegenden Filter zwischen Wasserzulauf und Wasseranschlußschlauch installieren.

Um die maximale Tellerleistung zu erreichen, ist der Geschirrspüler an Warmwasser (min. 60 °C, max. 70 °C) anzuschließen.

Der Anschluß an Kaltwasser hat eine Verminderung der Teller-Leistung sowie einen höheren Elektro-Energieverbrauch zur Folge.

Maschine durch Verstellen der Schraubfüße waagerecht aufstellen.

Zur Erhöhung der Standfestigkeit (nur bei Aufstellung ohne Zulauftische) müssen Spannlaschen zur Bodenbefestigung installiert werden."

Um eventuelle Frostschäden zu vermeiden, sollte die Maschine auf keinen Fall in frostgefährdeten Räumen aufgestellt werden.

Vorschriften für Österreich

Für die Verbindungsleitung von der Anschlußstelle am Gerät mit der Innenlage sind nur die im § 12, Abs. 1 der Verordnung zur Durchführung des Wasserversorgungsgesetztes 1960 aufgezählten Rohre zu verwenden.

Die Verwendung von Gummi- oder Kunststoff-schläuchen als Druckverbindungsleitung zwischen Innenlage u. Gerät ist nur dann gestattet, wenn sie

• samt den eingebundenen Anschlußarmaturen einem Mindestdauerdruck von 15 bar stand hält,
  – während der Inbetriebnahme des Gerätes hinreichend beaufsichtigt und
• nach der jeweiligen Verwendung des Gerätes durch Sperrung des Wasserzuflusses vor dem Gummi.- oder Kunststoffschlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenanlage getrennt wird.

Page

M.-Nr. 3869752/04 -GB- 26

Note:

M.-Nr. 3869752/04 -GB- 30

Important:

1 Typ 2 Fabr-Nr Art.-Nr. M.-Nr. 20 IBN

M.-Nr. 3869752/04 -GB- 32

M.-Nr. 3869752/04 -F- 40

1	Typ
2	Fabr-Nr
20	Art.-Nr.		M.-Nr.
	IBN

- Bedieningsknoppen 54

Gebruik

- Elektrische verwarming 64

- Stelvoeten 64

M.-Nr. 3869752/04 -NL- 56

1 Typ 2 Fabr-Nr Art.-Nr. M.-Nr. 20 IBN

Miele & Cie. GmbH & Co., D-33325 Gütersloh

Telefon [phone] - Telefax (0 52 41) 89-20 90

Miele Werkkundendienst freecall 0 800 22 44 666

Miele im Internet: http://www.miele.de

T-Online *6 38 00#
