| Produkttyp | Professioneller Geschirrspüler |
| Marke | Miele |
| Modell | PFD 400 WB Speed |
| Verwendungszweck | Gewerblich (Restaurants, Hotels, Gemeinschaftsverpflegung) |
| Höhe (mit Abdeckplatte) | 835 mm (verstellbar + 60 mm) |
| Höhe (ohne Abdeckplatte) | 820 mm (verstellbar + 60 mm) |
| Breite | 598 mm |
| Tiefe | 580 mm |
| Tiefe bei geöffneter Tür | 1 180 mm |
| Nettogewicht | ca. 70 kg |
| Stromversorgung | Siehe Typenschild (Kabel 1,7 m) |
| max. Kaltwassertemperatur | 20 °C |
| max. Heißwassertemperatur | 65 °C |
| max. statischer Wasserdruck | 1 000 kPa |
| empfohlener Wasserdruck | ≥ 200 kPa |
| Fassungsvermögen Reinigertank | ca. 60 ml |
| Fassungsvermögen Klarspülertank | ca. 300 ml |
| Fassungsvermögen Salzbehälter | ca. 2 kg |
| Geräuschpegel (Kurzprogramm) | 59 dB(A) (LwA) / 47 dB(A) (LpA) |
| Integriertes Wi-Fi | 802.11 b/g/n, 2,4 GHz |
| Schutzart | IP21 |
| Verfügbare Programme | Kurz, Universal, Intensiv Plus, Besteck, Super Kurz, Gläser Express, Hygiene, Gläser, Kunststoff, Eco, Regeneration, Kalt, Leeren |
| Pflege und Reinigung | Reinigen Sie regelmäßig Filter und Sprüharme; verwenden Sie geeignete Produkte |
| Sicherheit | Türverriegelung, Schaumerkennung, automatische Abschaltung |
| Ersatzteile und Reparierbarkeit | Original Miele-Ersatzteile; autorisierter Kundendienst |
Häufig gestellte Fragen - PFD 400 WB Speed MIELE
Benutzerfragen zu PFD 400 WB Speed MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch PFD 400 WB Speed - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PFD 400 WB Speed von der Marke MIELE.
BEDIENUNGSANLEITUNG PFD 400 WB Speed MIELE
de Gebrauchsanweisung Gewerbegeschirrspüler
Bestimmungsgemäße Verwendung.... 4
Vollständige Dokumente...... 4
Gerätebeschreibung.... 5
Geräteübersicht 5
Bedienblende 6
Sicherheitshinweise und Warnungen 7
Am Geschirrspüler angebrachte Warnzeichen und Symbole.... 10
Entsorgung des Geschirrspülers 10
Inbetriebnahme.... 11
Aufstellen und Anschließen 11
Ablauf 11
Einschalten.... 11
Sprache auswählen 11
WLAN einrichten.... 11
Temperatureinheit auswählen.... 11
Datum einstellen.... 11
Tageszeit einstellen 12
Wasserhärte einstellen 12
Wasseranschlüsse auswählen.... 12
Inbetriebnahme abgeschlossen 12
Tür öffnen und schließen 13
Tür öffnen 13
Tür schließen 13
Regeneriersalz einfüllen 14
Reiniger und Klarspüler 15

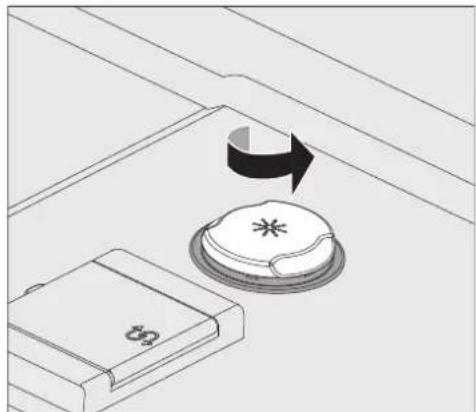

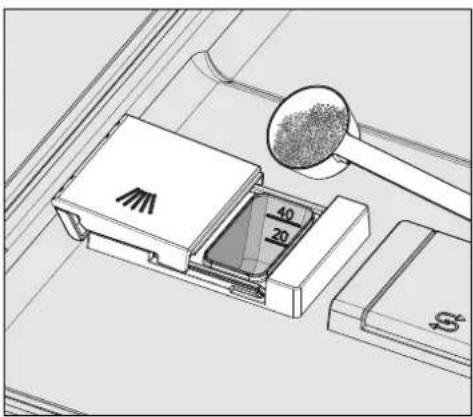

Türdosiergerät füllen 15
Hinweise zum Super Kurz Programm (je nach Modell) 16

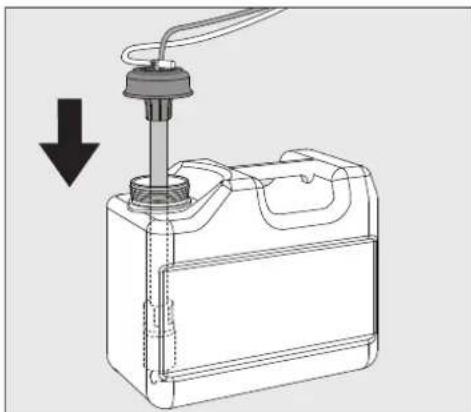

Kanister wechseln 17
Klarspüler 17

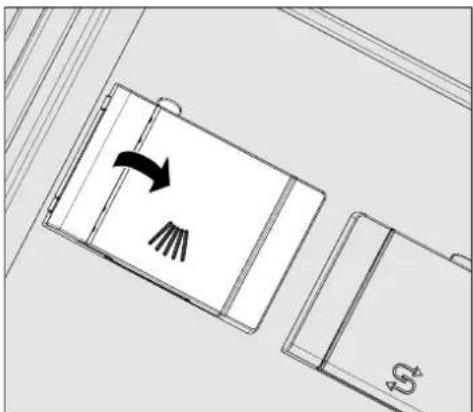

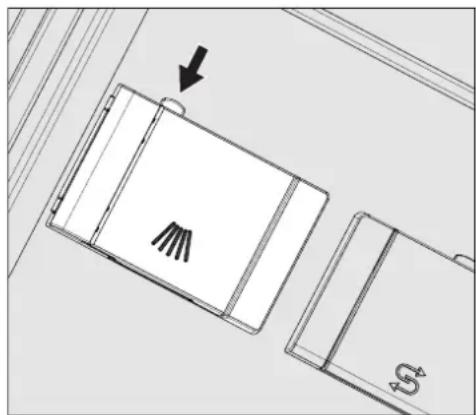

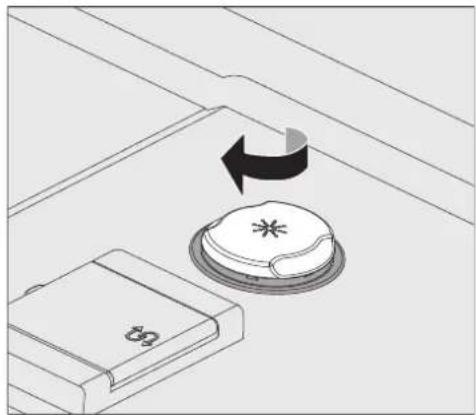

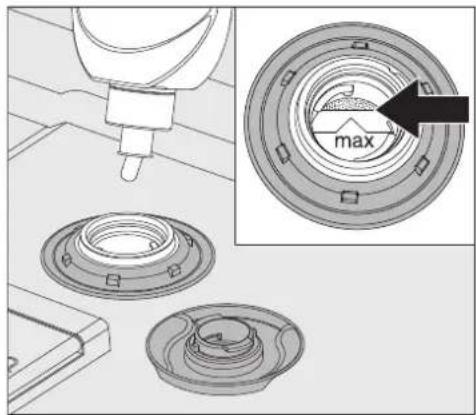

Türdosiergerät füllen 17
Mangelanzeige 18
Betrieb 19
Einschalten 19
Programm wählen 19
Programm starten.... 20

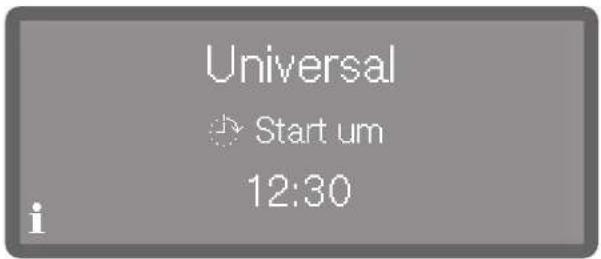

Programm über Timer starten 20

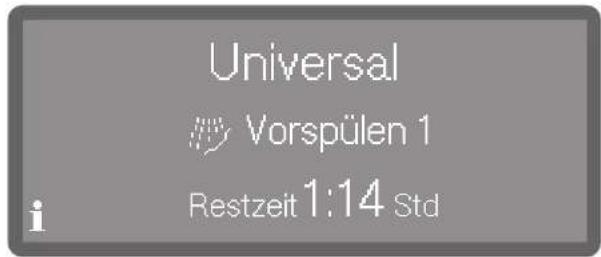

Programmablaufanzeige 21
Programmende 21
Ausschalten 21
Programmübersicht 22
Technische Daten 23

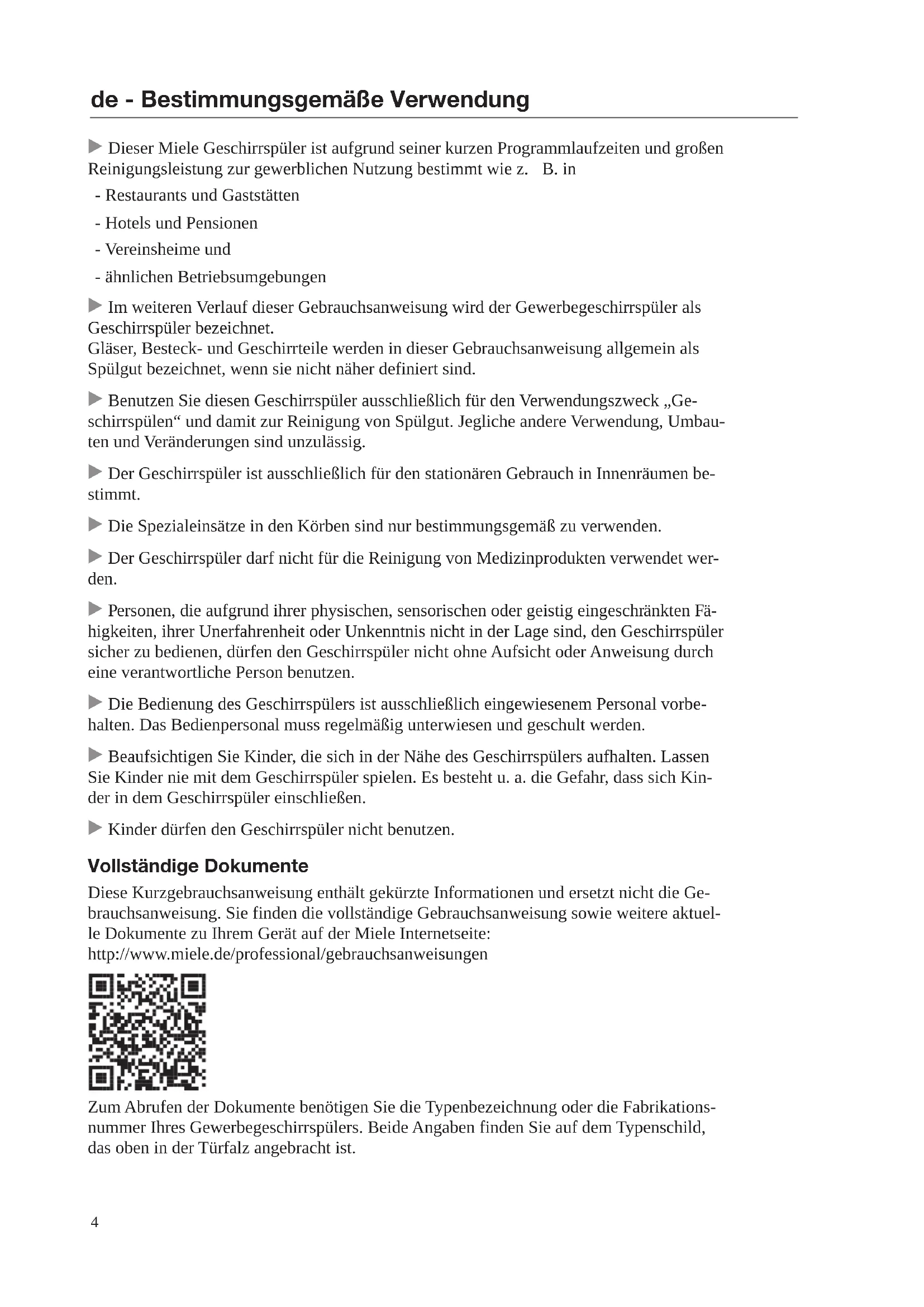

Dieser Miele Geschirrspüler ist aufgrund seiner kurzen Programmlaufzeiten und großen Reinigungsleistung zur gewerblichen Nutzung bestimmt wie z. B. in
- Restaurants und Gaststätten
- Hotels und Pensionen
- Vereinsheime und
- ähnlichen Betriebsumgebungen
Im weiteren Verlauf dieser Gebrauchsanweisung wird der Gewerbegeschirrspüler als Geschirrspüler bezeichnet.
Gläser, Besteck- und Geschirrteile werden in dieser Gebrauchsanweisung allgemein als Spülgut bezeichnet, wenn sie nicht näher definiert sind.
Benutzen Sie diesen Geschirrspüler ausschließlich für den Verwendungszweck „Geschirrspülen“ und damit zur Reinigung von Spülgut. Jegliche andere Verwendung, Umbauten und Veränderungen sind unzulässig.
Der Geschirrspüler ist ausschließlich für den stationären Gebrauch in Innenräumen bestimmt.
Die Spezialeinsätze in den Körben sind nur bestimmungsgemäß zu verwenden.
Der Geschirrspüler darf nicht für die Reinigung von Medizinprodukten verwendet werden.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistig eingeschränkten Fähigkeiten, ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Geschirrspüler sicher zu bedienen, dürfen den Geschirrspüler nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Die Bedienung des Geschirrspülers ist ausschließlich eingewiesenem Personal vorbehalten. Das Bedienpersonal muss regelmäßig unterwiesen und geschult werden.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Geschirrspülers aufhalten. Lassen Sie Kinder nie mit dem Geschirrspüler spielen. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen.
Kinder dürfen den Geschirrspüler nicht benutzen.
Vollständige Dokumente
Diese Kurzgebrauchsanweisung enthält gekürzte Informationen und ersetzt nicht die Gebrauchsanweisung. Sie finden die vollständige Gebrauchsanweisung sowie weitere aktuelle Dokumente zu Ihrem Gerät auf der Miele Internetseite:
http://www.miele.de/professional/gebrauchsanweisungen
Zum Abrufen der Dokumente benötigen Sie die Typenbezeichnung oder die Fabrikationsnummer Ihres Gewerbegeschirrspülers. Beide Angaben finden Sie auf dem Typenschild, das oben in der Türfalz angebracht ist.

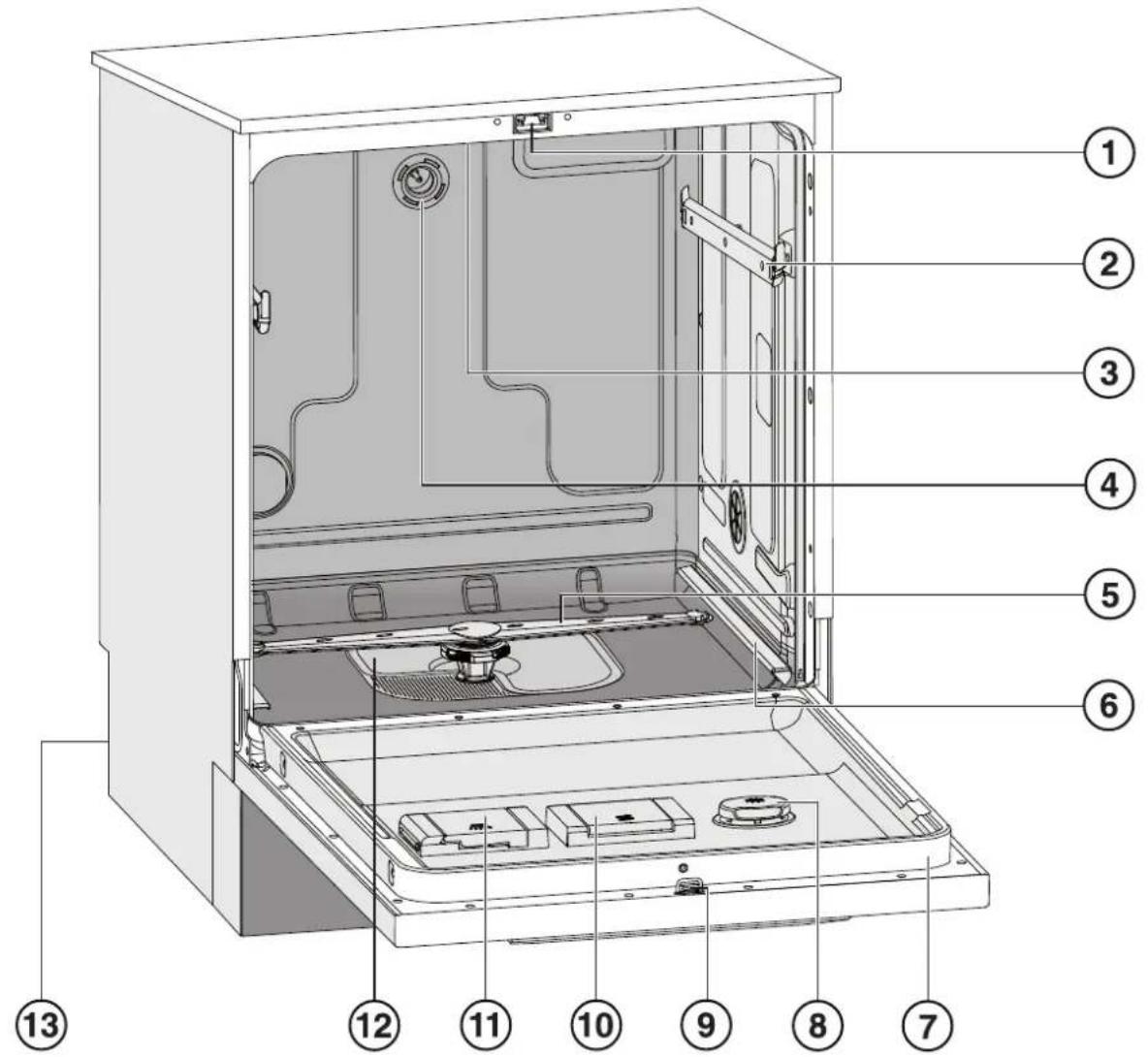

Geräteübersicht
① Türverschluss
② Führungsschienen Oberkorb
③ Oberer Gerätesprüharm
④ Wasseranschluss Oberkorb
⑤ Unterer Gerätesprüharm
⑥ Führungsschienen Unterkorb
⑦ Typenschild
⑧ Vorratsbehälter für Klarspüler
⑨ Schließkloben für Türverschluss
⑩ Vorratsbehälter für Regeneriersalz
⑪ Behälter für pulverförmige Reiniger
⑫ Siebkombination
⑬ Rückseite:
- Elektro- und Wasseranschlüsse
– Sauglanze/-n für externe Vorratsbehälter (je nach Modell) - Anschlüsse für externe Dosiermodule (DOS-Module)

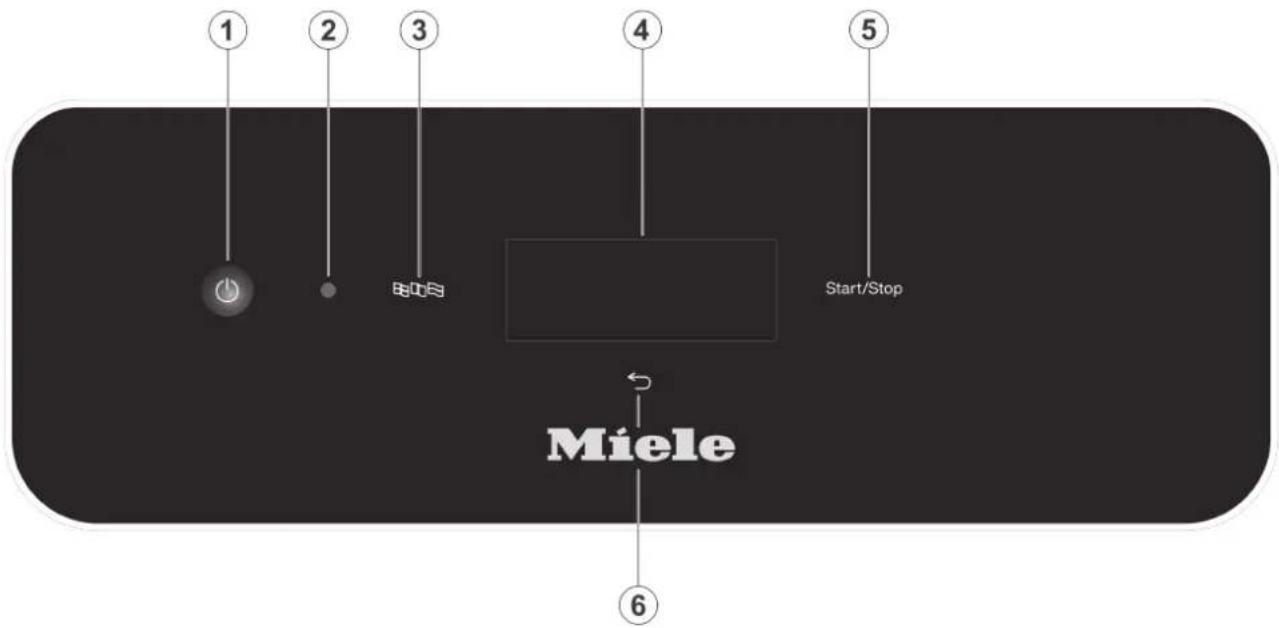

Bedienblende
Geschirrspüler ein- und ausschalten
② Kundendienstschnittstelle
Prüfungs- und Übertragungspunkt für den Miele Kundendienst
③ Taste 📞 (Sprachauswahl)
Auswählen der Display-Sprache
④ Touch Display
Ausgabe und Auswählen der Bedienelemente
⑤ Taste Start/Stop
Programm starten bzw. abbrechen
⑥ Taste ⇔ (Abbrechen oder zurück)
Vorgang in der Bedienoberfläche abbrechen; Kein Programmabbruch!
Sachgemäße Aufstellung
Der Geschirrspüler darf nicht in explosions- und frostgefährdeten Bereichen aufgestellt werden.
Um die Standfestigkeit zu gewährleisten, dürfen unterbaubare Geschirrspüler nur unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken verschraubt ist.
Im Umgebungsbereich des Geschirrspülers sollten vorzugsweise Möbel für die gewerbliche Nutzung eingesetzt werden, um das Risiko möglicher Kondenswasserschäden zu vermeiden.
Empfindliche Möbel können durch das Anbringen des optional erhältlichen Dampfschutzsets geschützt werden.
Die Wrasenschutzfolie muss im Öffnungsbereich des Geschirrspülers unter die Arbeitsplatte geklebt werden.
Technische Sicherheit
Der Geschirrspüler darf nur durch den Miele Kundendienst, einen Fachhändler oder eine entsprechend qualifizierte Fachkraft in Betrieb genommen, gewartet und repariert werden. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Kontrollieren Sie den Geschirrspüler vor der Benutzung auf äußere sichtbare Schäden. Nehmen Sie einen beschädigten Geschirrspüler auf keinen Fall in Betrieb. Ein beschädigter Geschirrspüler kann Ihre Sicherheit gefährden!
▶ Setzen Sie einen beschädigten oder undichten Geschirrspüler sofort außer Betrieb und informieren Sie den Miele Kundendienst, einen Miele Fachhändler oder eine entsprechend qualifizierte Fachkraft.
Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Funktion und Sicherheitsanforderungen in vollem Umfang erfüllen.
Die elektrische Sicherheit dieses Geschirrspülers ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft prüfen lassen.
Beachten Sie die Installationshinweise in der Gebrauchsanweisung und dem Installationsplan.
Vergewissern Sie sich, dass die Anschlussdaten (Spannung, Frequenz und Absicherung) auf dem Typenschild mit denen Ihres Elektronetzes übereinstimmen.
▶ Durch den Geschirrspüler darf kein Stecker eines elektrischen Gerätes verdeckt werden, da die Tiefe der Einbaunische zu gering sein kann und durch Druck auf den Stecker die Gefahr einer Überhitzung besteht. Beachten Sie hierzu das Kapitel „Elektroanschluss“.
Der Anschluss des Geschirrspülers an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlängerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Überhitzungsgefahr).
Öffnen Sie auf keinen Fall das Gehäuse des Geschirrspülers. Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaues gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.
Bei beschädigter Anschlussleitung darf der Geschirrspüler nicht in Betrieb genommen werden. Eine beschädigte Anschlussleitung muss durch eine geeignete Anschlussleitung ersetzt werden. Aus Sicherheitsgründen darf der Austausch nur vom Miele Kundendienst oder einer entsprechend qualifizierten Fachkraft vorgenommen werden.
Trennen Sie den Geschirrspüler vom elektrischen Netz, wenn er gewartet wird.
Das Kunststoffgehäuse des Wasseranschlusses enthält zwei elektrische Ventile. Tauchen Sie das Gehäuse nicht in Flüssigkeiten.
Im Zulaufschlauch befinden sich spannungsführende Leitungen. Der Schlauch darf deshalb nicht gekürzt werden.
Sachgemäßer Gebrauch
Der Geschirrspüler ist nur für den Betrieb mit Wasser und für den Geschirrspüler geeignete Reinigungsmittel ausgelegt und darf nicht mit organischen Lösemitteln oder entflammbaren Flüssigkeiten betrieben werden.
Es bestehen u. a. Explosionsgefahr und die Gefahr von Sachbeschädigung durch die Zerstörung von Gummi- und Kunststoffteilen und das dadurch verursachte Auslaufen von Flüssigkeiten.
▶ Verwenden Sie nur für Geschirrspüler geeignete Reinigungsmittel. Bei Verwendung anderer Reinigungsmittel besteht die Gefahr einer Beschädigung des Spülgutes und des Geschirrspülers.
▶ Stellen oder setzen Sie sich nicht auf die geöffnete Tür. Der Geschirrspüler kann kippen oder beschädigt werden.
Nach Arbeiten am Leitungswassernetz muss die Wasserversorgungsleitung zum Geschirrspüler entlüftet werden, anderenfalls können Bauteile beschädigt werden.
Berücksichtigen Sie die hohe Temperatur beim Betrieb des Geschirrspülers. Beim Öffnen der Tür besteht Verbrennungs- bzw. Verbrühungsgefahr! Das Spülgut, Körbe und Einsätze müssen erst abkühlen. Evtl. heiße Wasserreste aus schöpfenden Teilen in den Spülraum entleeren.
Das Wasser im Spülraum ist kein Trinkwasser!
Vorausgehende Behandlungen des Spülgutes (z. B. mit Handspül- und anderen Reinigungsmitteln), aber auch bestimmte Anschmutzungen und einige Reinigungsmittel können Schaum verursachen. Schaum kann das Reinigungsergebnis beeinträchtigen.
Aus dem Spülraum austretender Schaum kann zu Sachschäden am Geschirrspüler führen. Bei Schaumaustritt das Programm sofort abbrechen und den Geschirrspüler vom elektrischen Netz trennen!
Von Flüssigkeiten auf dem Fußboden geht je nach Beschaffenheit von Untergrund und Schuhwerk eine Rutschgefahr aus. Halten Sie den Fußboden nach Möglichkeit trocken und beseitigen Sie Flüssigkeiten unverzüglich mit geeigneten Mitteln. Bei der Beseitigung von Gefahrstoffen und heißen Flüssigkeiten sind geeignete Schutzmaßnahmen zu ergreifen.
Beachten Sie bei der Verwendung von Reinigungsmitteln und Spezialprodukten unbedingt die Hinweise der Reinigungsmittel-Hersteller. Setzen Sie das jeweilige Reinigungsmittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein, um Materialschäden und ggf. heftige chemische Reaktionen (z. B. Knallgasreaktion) zu vermeiden.
Um Materialschäden und Korrosion zu vermeiden, dürfen keine Säuren, chloridhaltige Lösungen und korrodierende Eisenwerkstoffe in den Spülraum und an die Außenverkleidung gelangen.
Spülen Sie kein Spülgut mit Asche, Sand, Wachs, Schmierstoffe oder Farbe im Geschirrspüler. Diese Stoffe beschädigen den Geschirrspüler.
Der Geschirrspüler und dessen unmittelbarer Umgebungsbereich dürfen nicht zur Reinigung abgespritzt werden, z. B. mit einem Wasserschlauch oder Hochdruckreiniger.
Achten Sie darauf, dass die Außenverkleidung nicht mit säurehaltigen Lösungen/Dämpfen in Kontakt kommt, um Korrosionsschäden zu vermeiden.
Achten Sie bei stehender Einordnung von scharfen, spitzen Besteckteilen auf die Verletzungsgefahr. Sortieren Sie die Besteckteile so ein, dass von ihnen keine Verletzungen ausgehen können.
Das Lüftungsgitter bei Geschirrspüler mit aktiver Trocknung darf nicht zugestellt oder abgedichtet werden.
Zubehör
Es dürfen nur Miele Zusatzgeräte für den entsprechenden Verwendungszweck angeschlossen werden. Die Artikelbezeichnungen des Zubehörs nennt Ihnen Miele.
Es dürfen nur Miele Körbe und Einsätze verwendet werden. Bei Veränderung des Miele Zubehörs oder bei Verwendung anderer Körbe und Einsätze kann Miele nicht sicherstellen, dass ein ausreichendes Reinigungsergebnis erreicht wird. Dadurch ausgelöste Schäden sind von der Garantie ausgenommen.
Am Geschirrspüler angebrachte Warnzeichen und Symbole
Gebrauchsanweisung beachten!
Gefahr durch elektrischen Schlag!
Warnung vor heißen Oberflächen:
Beim Öffnen der Tür kann es im Spülraum sehr heiß sein!
Beim Transport und Aufstellen der Maschine schnittfeste
Schutzhandschuhe tragen!
Entsorgung des Geschirrspülers
Entsorgen Sie aus Gründen der Sicherheit und des Umweltschutzes alle Prozesschemikalien unter Beachtung der Angaben des Herstellers und der Sicherheitsvorschriften (Schutzbrille und Handschuhe benutzen!).
Entfernen bzw. zerstören Sie den Türverschluss, damit sich Kinder nicht einschließen können. Danach den Geschirrspüler einer ordnungsgemäßen Entsorgung zuführen (siehe: „Ihr Beitrag zum Umweltschutz“).
Aufstellen und Anschließen
Vor der Inbetriebnahme muss der Geschirrspüler standsicher aufgestellt, die Wasserzu- und -abläufe angeschlossen und elektrisch angeschlossen werden. Beachten Sie dazu die Hinweise in den Kapiteln „Aufstellen“, „Wasseranschluss“ und „Elektroanschluss“ sowie dem Installationsplan.
Ablauf
Bei der Inbetriebnahme handelt es sich um einen festen Ablauf, der nicht unterbrochen werden kann.
Einschalten
■ Drücken Sie die Taste ⏻.

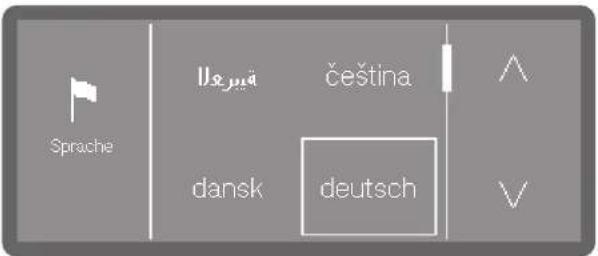

Sprache auswählen
Die Inbetriebnahme beginnt mit der Auswahl der Displaysprache.
WLAN einrichten
Im nächsten Schritt können Sie Ihren Geschirrspüler im WLAN einbinden.
■ Wenn Sie Ja wählen, werden Sie in den nächsten Schritten durch den Ablauf zur Einrichtung geführt.
Bitte beachten Sie hierfür das Kapitel "Erweiterte Einstellungen, Vernetzung/WLAN".
Temperatureinheit auswählen
Temperaturanzeige in Grad Celsius.
-°F
Temperaturanzeige in Grad Fahrenheit.
■ Wählen Sie die gewünschte Option durch Antippen aus.
Datum einstellen
■ Speichern Sie die Einstellung mit OK.
Tageszeit einstellen
Die Einstellung der Tageszeit erfolgt im eingestellten Tageszeitformat.
Wasserhärte einstellen
Das zuständige Wasserwerk gibt Auskunft über den Härtegrad des Leitungswassers.
Bei schwankender Wässerhärte immer den höchsten Wert einstellen. Schwankt die Wasserhärte z. B. zwischen 1,4 und 3,1 mmol/l (8 und 17 °dH), muss die Wasserhärte auf 3,1 mmol/l (17 °dh) eingestellt werden.
Die Werte zur Einstellung der Wasserhärte finden Sie in der Tabelle im Kapitel "Regeneriersalz einfüllen".
■ Speichern Sie die Einstellung mit OK.
In einem eventuell späteren Kundendienstfall erleichtern Sie dem Techniker die Arbeit, wenn die Wasserhärte bekannt ist. Dokumentieren Sie deshalb die Wasserhärte im Kapitel "Regeneriersalz einfüllen".

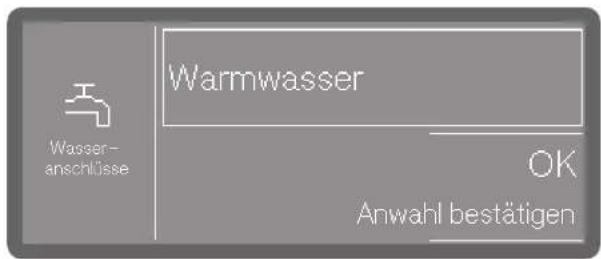

Wasseranschlüsse auswählen
Die Auswahl steht nur bei Geschirrspülern mit mehr als einem Wasseranschluss zur Verfügung (je nach Modell).
Ab Werk sind alle vorhandenen Wasseranschlüsse in der Steuerung aktiviert. Nachfolgend können einzelne Wasseranschlüsse deaktiviert werden, z. B. wenn dafür keine Anschlussmöglichkeiten vorhanden sind.
Nach Abschluss der Inbetriebnahme können die Wasseranschlüsse vom Miele Kundendienst wieder eingerichtet werden.
■ Wählen Sie einen der vorhandenen Wasseranschlüsse aus, z. B.:
- Warmwasser
Anschluss für Warmwasser
■ Wählen Sie OK, um die Auswahl zu bestätigen.
Inbetriebnahme abgeschlossen
Die Inbetriebnahme wird mit der folgenden Meldung erfolgreich abgeschlossen.


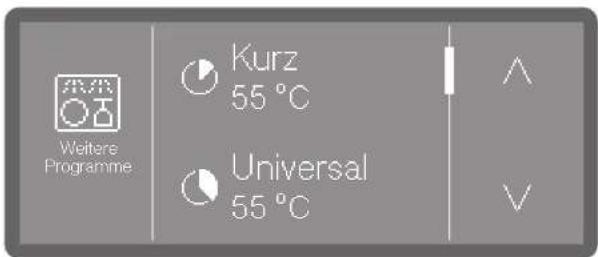

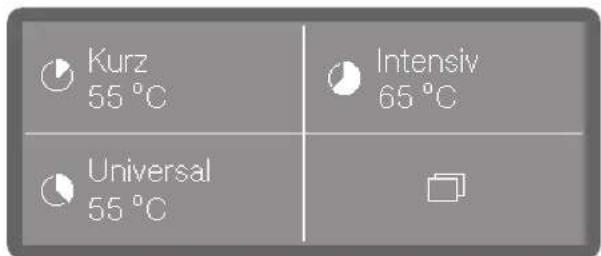

Kurz 55 °C Intensiv 65 °C Universal 55 °CDer Geschirrspüler ist jetzt betriebsbereit.
Tür öffnen
⚠️ Verbrühungs-, Verbrennungs- bzw. Verätzungsgefahr!
Wird die Tür während eines Programmablaufs geöffnet, können heißes Wasser und Prozesschemie austreten. Außerdem wird das laufende Programm unterbrochen und unter gewissen Umständen sogar abgebrochen.
Öffnen Sie die Tür nur, wenn kein Programm läuft.
Das Bedienpult des Geschirrspülers dient gleichzeitig als Türgriff.


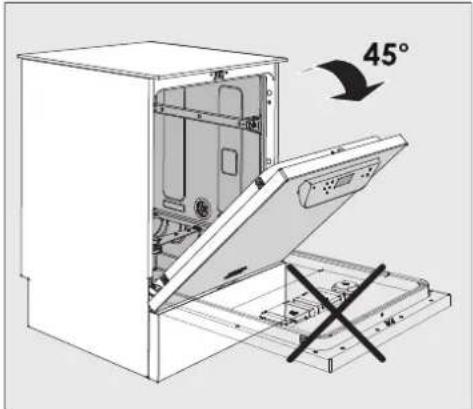

Tür schließen
■ Achten Sie darauf, dass keine Gegenstände oder Spülgut in den Schließbereich der Tür hineinragen.
⚠️ Verletzungsgefahr durch Quetschungen.
Greifen Sie nicht in den Schließbereich der Tür. Es besteht Quetschgefahr.
■ Klappen Sie die Tür hoch und drücken Sie diese bis zum Anschlag an.
Regeneriersalz einfüllen
■ Öffnen Sie die Tür beim Salzeinfüllen nur halb, damit das Salz vollständig in den Vorratsbehälter gelangt.
■ Drücken Sie die Öffnungstaste am Deckel des Salzbehälters in Pfeilrichtung. Die Klappe springt auf.
■ Klappen Sie den Einfülltrichter auf.
Füllen Sie kein Wasser in den Vorratsbehälter!
■ Füllen Sie maximal so viel Salz in den Vorratsbehälter, dass sich der Einfülltrichter mühelos wieder zuklappen lässt. Der Vorratsbehälter fasst beim ersten Befüllen, je nach Körnungsgrad, ca. 2 kg Salz. Beim Nachfüllen ist die Salzaufnahme geringer, da sich noch Salzreste im Vorratsbehälter befinden.
Beim Salzeinfüllen kann Wasser aus dem Vorratsbehälter verdrängt werden.
■ Säubern Sie den Einfüllbereich und die umlaufende Dichtung von Salzresten und schließen Sie anschließend die Klappe des Vorratsbehälters.
■ Starten Sie sofort nach dem Salzeinfüllen das Programm Kalt ohne Spülgut, um eine Korrosion des Spülraums zu verhindern. Eventuell übergelaufene Salzsole wird dann verdünnt und anschließend ausgespült.
Dosiersysteme
Je nach Modell sind die Geschirrspüler mit mehreren Dosiersystemen für Prozesschemikalien ausgestattet:
- Reiniger
Reiniger kann in Pulverform, als Tab oder in flüssiger Form dosiert werden. Pulverreiniger und Tabs werden über das Türdosiergerät mit dem /\ Symbol dosiert. Die Dosierung von Flüssigreiniger erfolgt je nach Model entweder über ein geräteinternes Dosiersystem oder über ein externes Dosiermodul (DOS-Modul).
- Klarspüler
Klarspüler kann je nach Modell über das Türdosiergerät mit dem ✉ Symbol oder über ein externes Dosiermodul (DOS-Modul) dosiert werden.
Externe Dosiermodul (DOS-Modul) können jederzeit durch den Miele Kundendienst nachgerüstet werden, vorausgesetzt es stehen entsprechende DOS-Modul-Anschlüsse zur Verfügung.
Reiniger
Verwenden Sie nur Reinigungsmittel für Gewerbegeschirrspüler. Geeignete Produkte finden Sie im Miele Professional Produktsortiment.
Reiniger kann in Pulverform, als Tab oder in flüssiger Form dosiert werden.
Pulverreiniger und Tabs werden über das Türdosiergerät mit dem // Symbol dosiert.
Verwenden Sie ausschließlich Reiniger-Tabs, die sich schnell genug auflösen. Geeignete Tabs finden Sie im Miele Professional Produktsortiment.
Türdosiergerät füllen
⚠ Gesundheitsgefährdung durch Staubentwicklung.
Bei der Dosierung von pulverförmigen Reinigern und Tabs kann Staub aus feinem Reinigungsmittel aufgewirbelt werden. Gelangt der Staub in Mund, Rachen oder Augen, kann das zu Reizungen oder Verätzungen führen.
Bei der Dosierung von pulverförmigen Reinigern und Tabs Staubentwicklungen nach Möglichkeit vermeiden.
Füllen Sie vor jedem Spülprogramm (außer Super Kurz, Kalt, Regeneration und Abpumpen) pulverförmigen Reiniger oder Reiniger-Tab in den Behälter für pulverförmige Reinigungsmittel (beachten Sie die Hinweise zum Programm Super Kurz).

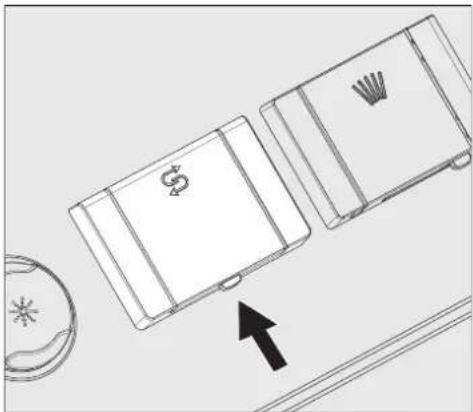

■ Drücken Sie den gelben Verschlussknopf am Dosierbehälter mit dem // Symbol.

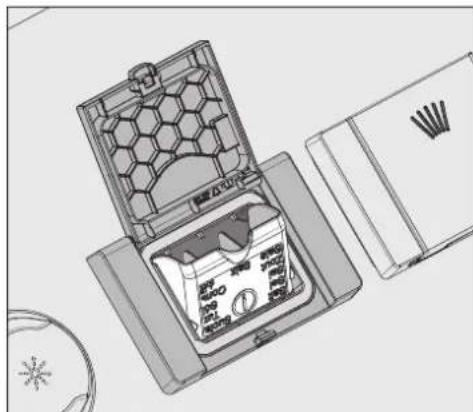

Die Behälterklappe springt seitlich auf. Nach einem Programmdurchlauf ist die Behälterklappe bereits geöffnet.
Die Füllstrichkennzeichnung im Pulverbehälter entspricht bei waagerecht geöffneter Tür einer Füllmenge in Milliliter (ml). Insgesamt fasst die Kammer ca. 60 ml Reiniger.
Die Milliliterangaben entsprechen ungefähr den Dosiervorgaben der gängigen Pulverreiniger in Gramm (g), wobei abhängig von der Schüttdichte (Körnung) Abweichungen möglich sind.
Dosierungsbeispiel:
Im Programmabschnitt „Reinigen“ laufen ca. 8,5 l Wasser ein. Bei einer Reinigerkonzentration von ca. 3 g/l entspricht das ca. 25 g Reiniger. Eventuell abweichende Herstellerangaben beachten!
■ Füllen Sie den Reiniger in die Behälterkammer.
■ Schließen Sie anschließend die Behälterklappe.
⚠️ Kontrollieren Sie nach jedem Programmablauf, ob sich der Reiniger vollständig gelöst hat.
Ist das nicht der Fall, muss das Programm wiederholt werden.
Überprüfen Sie, ob evtl. Spülgut durch Abschirmung die Ausspülung des Dosierbehälters behindert hat und ordnen Sie das Spülgut neu ein.
Hinweise zum Super Kurz Programm (je nach Modell)
Beim Super Kurz Programm wird das Nachspülwasser am Programmende nicht abgepumpt, um kurze Programmlaufzeiten beim Dauerspülen zu erreichen.
Der Reiniger kann während der kurzen Laufzeit nicht aus dem Behälter ausgespült werden.
■ Geben Sie das pulverförmige Reinigungsmittel direkt auf die Innenseite der Tür, wenn nicht flüssig dosiert wird.
Starten Sie unmittelbar nach der Reinigerdosierung auf der Türinnenseite das Spülprogramm um Korrosion bzw. Verfärbungen zu vermeiden.
Flüssigreiniger wird über eine Dosierlanze aus einem geräteexternen Kanister zugeführt.
Die Dosierung von Flüssigreiniger erfolgt je nach Model entweder über eine geräteinterne Dosierpumpe oder über ein externes DOS-Modul. DOS-Module werden durch den Miele Kundendienst angeschlossen und können jederzeit nachgerüstet werden.
Kanister wechseln
■ Stellen Sie den Behälter mit dem Flüssigreiniger (farbliche Markierung beachten) auf die geöffnete Spülraumtür oder einen unempfindlichen und leicht zu reinigenden Untergrund.
■ Ziehen Sie den Deckel von dem Kanister ab und entnehmen Sie die Sauglanze. Legen Sie die Sauglanze auf die geöffnete Spülraumtür.
■ Tauschen Sie den leeren Behälter gegen einen Gefüllten aus.
■ Stecken Sie die Sauglanze in die Öffnung des Behälters und drücken Sie den Verschlussdeckel bis zum Einrasten herunter. Beachten Sie dabei die farbliche Kennzeichnung.
■ Passen Sie die Dosierlanze durch Verschieben an die Behältergröße an, bis sie den Kanisterboden erreicht hat.
■ Wischen Sie eventuell verschüttete Prozesschemie gut ab.
Klarspüler
Klarspüler bewirkt, dass das Wasser als Film vom Spülgut abläuft und das Spülgut nach dem letzten Nachspülen schneller trocknet.
Bei folgenden Ereignissen muss die Klarspüler Konzentration angepasst werden:
- Bleiben nach der Aufbereitung Wasserflecken auf dem Spülgut zurück, ist die Dosierkonzentration zu niedrig eingestellt.
- Bleiben nach der Aufbereitung Wolken und Schlieren auf dem Spülgut zurück, ist die Dosierkonzentration zu hoch eingestellt.
Der Klarspüler wird im Programmabschnitt Nachspülen dosiert. Dazu muss der Vorratsbehälter gefüllt sein.
Türdosiergerät füllen
⚠️ Auf keinen Fall Reiniger einfüllen. Dies führt immer zur Zerstörung des Klarspülmittelbehälters! Den Klarspülmittelbehälter nur mit Klarspüler für Gewerbegeschirrspüler füllen.
■ Öffnen Sie die Tür ganz.
■ Schrauben Sie den gelben Verschlussdeckel mit dem ✉ Symbol in Pfeilrichtung auf.
Der Vorratsbehälter fasst ca. 300 ml.
■ Füllen Sie den Klarspüler so lange ein, bis dieser an der mit „max.“ gekennzeichneten Einfüllkante im Einfülltrichter sichtbar wird.
■ Schließen Sie den Vorratsbehälter.
■ Wischen Sie eventuell verschütteten Klarspüler gut ab, um starke Schaumbildung im folgenden Programm zu vermeiden. Alternativ können Sie auch das Programm Kalt starten, um dadurch den verschütteten Klarspüler abzuspülen.
Mangelanzeige
Bei niedrigem Füllstand im Vorratsbehälter für Klarspüler werden Sie aufgefordert den Dosierbehälter nachzufüllen, z. B.:
■ Befüllen Sie den Dosierweg (siehe Kapitel "Maschinenfunktionen")
■ Drehen Sie den Wasserhahn auf, falls er geschlossen ist.
Der Geschirrspüler muss elektrisch angeschlossen sein.
■ Drücken Sie die Taste ⏻, bis im Display folgende Anzeige zu sehen ist:
Machen Sie die Wahl des Programms stets von der Art und dem Verschmutzungsgrad des Spülgutes abhängig.
Sobald Sie ein Programm ausgewählt haben, beginnt die LED der Taste Start/Stop zu blinken.
Mit der Taste ⇔ können Sie vor dem Programmstart zu der Programmwahl zurückkehren, um z. B. ein anderes Programm auszuwählen. Nach dem Programmstart ist das nicht mehr möglich. Bei Bedarf müssen Sie das Programm abbrechen (siehe Kapitel "Programmabbruch").
Favoriten wählen
Häufig genutzte Programme können als Favoriten festgelegt werden. 1 bis 3 Favoriten können im Display angezeigt und per Direktwahl ausgewählt werden. Die Belegung kann beliebig angepasst werden (siehe Kapitel „Favoriten“).
■ Wählen Sie ein Programm per Direktwahl aus.
Sofern die Memory Funktion aktiviert ist, wird das zuletzt ausgewählte Programm im Display angezeigt. In diesem Fall kann das Programm direkt mit der Taste Start/Stop gestartet werden.
Programmliste
Programme, die nicht über die Direktwahl erreichbar sind, können aus der Programmliste ausgewählt werden.
■ Drücken Sie die Taste ☐ Weitere Anwahlen.
■ Wählen Sie als nächstes Ⓞ Weitere Prog.
Im Display erscheint folgendes Auswahlmenü:
Im Display wird das gewählte Programm angezeigt, z. B.:
Programm starten
■ Drücken Sie die Taste Start/Stop (Taste Start/Stop leuchtet).
Nach dem Programmstart ist kein Programmwechsel mehr möglich. Sie können das laufende Programm entweder unterbrechen (siehe „Programm unterbrechen“) oder abbrechen (siehe „Programm abbrechen“).
Programm über Timer starten
Es besteht die Möglichkeit, den Start eines Programms zu verzögern, um z. B. den Nachtstrom zu nutzen. Eingestellt werden kann eine Startzeit, zu welcher Uhrzeit das Programm starten soll (Start um) oder eine Endezeit, zu der das Programm spätestens beendet sein soll (Ende um). Die Zeiten werden auf Basis der eingestellten Tageszeit eingestellt, siehe Kapitel "Tageszeit".
Timer einstellen
■ Wählen Sie ein Programm.
■ Wählen Sie als nächstes die Start- (Start um) oder Endezeit (Ende um) aus.
| Aktuelle Zeit | 09:32 | |
| Start um | 12:30 | |
| Ende um | --:-- | OK |
■ Es folgt eine Zusammenfassung, die Sie wiederum mit OK bestätigen müssen.
Timer ändern
■ Wenn Sie die eingestellte Uhrzeit des Timers ändern möchten, drücken Sie zunächst die Taste ←, um zur Programmansicht zurückzukehren.
■ Tippen Sie auf Symbol ⏻. Sie können daraufhin eine neue Start- bzw. Endezeit eingeben.
Timer löschen
■ Drücken Sie die Start/Stop Taste.
Wahlweise können Sie die Timer Einstellung löschen (Timer löschen) oder den Timer mit einem sofortigen Programmstart löschen (Programm sofort starten).
Alternativ dazu können Sie in der Programmansicht erneut das Symbol ⚙ antippen und über die nachfolgenden Einstellungen den Timer löschen.
Programmablaufanzeige
Im Display wird nach einem Programmstart der Programmname, die Bezeichnung des aktuell laufenden Spülblocks, sowie die verbleibende Restzeit angezeigt.
■ Tippen Sie dazu auf das i Symbol.
Programmende
Nach einem regulär beendeten Programm erlischt die LED der Taste Start/Stop und es wird folgende Anzeige im Display ausgegeben.
Zudem ertönt in der Werkeinstellung für ca. 3 Sekunden ein Signalton. Der Signalton wird drei mal alle 30 Sekunden wiederholt. Zur Einstellung der Signaltöne siehe Kapitel "Lautstärke".
■ Durch Antippen quittieren Sie die Anzeige.
Wenn Systemmeldungen vorliegen, werden diese im Anschluss daran ausgegeben, z. B. wenn während des Programms niedrige Füllstände im Salzbehälter oder in den Vorratsbehältern für flüssige Prozesschemiekalien gemessen wurden oder wann der nächste Wartungstermin ansteht. Jede Meldung muss einzeln mit OK quittiert werden.
Ausschalten
■ Drücken Sie die Taste ⏻, bis das Display erlischt.
de - Programmübersicht
| Programm Anwendung Reiniger | (wenn nicht flüssig dosiert wird) | |
| Folgende Angaben beziehen sich auf Miele Reinigerprodukte. Beachten Sie die Herstellerangaben! | ||
| Kurz | „Schnellprogramm“ für wenig verschmutztes Spülgut mit frischen, wenig haftenden Speiserückständen. | 20 - 25 g oder 1 Tab |
| Universal | Für normal verschmutztes Spülgut. 20 - 25 g | oder 1 Tab |
| Intensiv | Für stark verschmutztes Spülgut. 20 - 25 g | oder 1 Tab |
| Bestecke | Spezielles Besteck-Programm. 20 - 25 g | oder 1 Tab |
| Super Kurz (je nach Modell) | „Schnellprogramm“ für kontinuierlich anfallendes, wenig verschmutztes Spülgut mit frischen, wenig haftenden Speiserückständen. | 20 - 25g auf die Innenseite der Tür |
| Biergläser | Spezielles Biergläser-Programm. Die Gläser trocknen nach beendetem Programm nicht durch Eigenwärme und müssen gegebenenfalls von Hand getrocknet werden. | 20 - 25 g oder 1 Tab |
| Hygiene | Zur hygienischen Aufbereitung des Spülgutes. 20 - 25 g | oder 1 Tab |
| Gläser | Spezielles Gläser-Programm. 20 - 25 g | oder 1 Tab |
| Kunststoffe | Spezielles Kunststoff-Programm sowie für leichtes Spülgut. 20 - 25 g | oder 1 Tab |
| EnergieSpar | Energie-Spar Programm, das in Bezug auf den kombinierten Energie- und Wasserverbrauch, bei normal verschmutztem Geschirr, am effizientesten ist. | 20 - 25 g oder 1 Tab |
| Regeneration | Manuelles Ausführen der Regeneration. Dadurch kann einer Zwangsregeneration während betriebsreicher Arbeitsphasen vorgebeugt werden. | |
| Kalt | Abspülen von stark verschmutztem Spülgut zum Vorabentfernen oder Vermeiden stärkeren Antrocknens von Schmutz. Entfernen von Salzresten nach dem Befüllen des Salzbehälters. | |
| Abpumpen | Zum Abpumpen des Spülwassers, wenn z. B. das Spülwasser beim „Super Kurz“ Programm erneuert werden soll oder ein Programm abgebrochen wurde. | |
| Höhe mit GerätedeckelHöhe ohne Gerätedeckel | 835 mm (verstellbar + 60 mm)820 mm (verstellbar + 60 mm) |
| Breite | 598 mm |
| TiefeTiefe bei geöffneter Tür | 580 mm1.180 mm |
| Gewicht (netto) | ca. 70 kg |
| Spannung, Anschlusswert, Absicherung Siehe Typenschild | |
| Netzanschlussleitung | ca. 1,7 m |
| Wassertemperatur Wasseranschluss:KaltwasserWarmwasser | max. 20 °Cmax. 65 °C |
| Statischer Wasserdruck | 1.000 kPa Überdruck |
| Mindestfließdruck Wasseranschluss:KaltwasserWarmwasser | 100 kPa Überdruck40 kPa Überdruck |
| Empfohlener Fließdruck Wasseranschluss:Kaltwasser/Warmwasser | ≥ 200 kPa Überdruck |
| Zulaufschlauch | ca. 1,7 m |
| Ablaufschlauch | ca. 1,5 m |
| Abpumphöhe | min. 0,3 m, max. 1,0 m |
| Abpumlänge | max. 4,0 m |
| Betriebsbedingungen:UmgebungstemperaturRelative Luftfeuchte maximallinear abnehmend bisRelative Luftfeuchte minimal | 5 °C bis 40 °C80 % für Temperaturen bis 31 °C50 % für Temperaturen bis 40 °C10 % |
| Lager- und Transportbedingungen:UmgebungstemperaturRelative LuftfeuchteLuftdruck | -20 °C bis 60 °C10 % bis 85 %500 hPa bis 1060 hPa |
| Höhe über NN (nach IEC/EN 60335) bis 2.000 m* | |
| Schutzart (nach IEC 60529) IP21 | |
| GeräuschemissionswerteSchallleistungspegel LwASchalldruckpegel LpA | Unterbaugerät mit Holzleiste vor Gerätesockel im Kurz Programm59 dB (A)47 dB (A) |
| WLAN-Standard | 802.11 b/g/n |
| WLAN-Frequenzband | 2.400-2.483,5 MHz |
| WLAN maximale Sendeleistung | < 100 mW |
| Prüfzeichen VDE, EMC Funkschutz | |
| €-Kennzeichnung 2006/42/EG Maschinenrichtlinie | |
| Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29, | 33332 Gütersloh, Germany |
* An einem Aufstellungsort über 2.000 m Höhe ist der Siedepunkt der Spülflotte herabgesetzt. Deshalb müssen ggf. die Programmparameter angepasst werden.
Deutschland Österreich
Miele & Cie. KG
Vertriebsgesellschaft Deutschland
Geschäftsbereich Professional
Carl-Miele-Straße 29
33332 Gütersloh
Telefon: 0 800 22 44 644
Miele im Internet: www.miele.de/professional
Miele Gesellschaft m.b.H.
Mielestraße 1
5071 Wals bei Salzburg
Verkauf: Telefon 050 800 420
Telefax 050 800 81 429
E-Mail: vertrieb-professional@miele.at
Miele im Internet: www.miele.at/professional
Kundendienst 050 800 390
(Festnetz zum Ortstarif; Mobilfunkgebühren abweichend)
France
MIELE S.A.S
Z.I. du Coudray
9, av. Albert Einstein
B.P. 1000
93151 Le Blanc-Mesnil Cedex
Reparatur- und Pikettservice
Carl-Miele-Straße 29, 33332 Gütersloh, Germany
